Виды и монтаж потолка армстронг

Навесные системы для офиса

Реечная конструкция

Технология, позволяющая провести ремонтные работы быстро и аккуратно. К перекрытию крепится каркас, к которому монтируются длинные рейки Потолок при этом занижается минимум на 10 см, но в это пространство можно поместить не только звукопоглошающие материалы, но и коробки бытовых гаджетов. Рейки, выполненные из алюминия или нержавейки, являются еще и отражателем: помещение с таким потолком кажется светлым и комфортным.

Кассетные потолки

Кассетные потолки в офисных помещениях наиболее востребованы. Об этом факте говорит даже обилие предложений типовых светильников квадратной формы и потолочных кондиционеров соответствующего размера. Действительно, такие конструкции в рабочем кабинете оптимальны:

• используемые для изготовления плитки минеральные волокна и стекло экологичны и пожаробезопасны;
• для доступа к конкретной точке потребуется демонтаж нескольких конкретных секций, а не всей конструкции;
• офисная потолочная плитка выпускается в различных цветовых и фактурных решениях, что позволяет эффектно обыграть дизайн поверхности.

Монтаж навесного потолка такого типа также производится по закрепленным на потолке и стенам направляющим.

Монтаж кассетного потолка: процесс на видео

Обилие строительных материалов часто приводит в замешательство. Тщательное изучение всех «за» и «против» при выборе способа отделки потолка в офисе убережет не только от лишних трат на повторный ремонт, но и от длительной остановки рабочего процесса на время монтажа. Современные технологии способны предложить варианты, удовлетворяющие всем требованиям.

Добавьте свой комментарий

Преимущества и недостатки подвесной системы

1. Монтаж потолка занимает мало времени по сравнению с другими отделочными материалами.
2. Цена потолочной системы и её монтаж в сравнении с аналогами находится на среднем уровне.
3. Потолки легко монтируются и демонтируются. Модульные плиты легко скрывают вентиляционные каналы, водопроводные трубы, электрические магистрали, другие коммуникации.
4. Она не требуют дополнительной отделки, как, например, потолки из гипсокартона.
5. Потолочные перекрытия хорошо сохраняют тепло, обладают неплохими теплоизоляционными характеристиками.
6. В него легко встраивается освещение, динамики, окна вентиляции, прочие выносные элементы.

1. Минеральные плиты быстро собирают на себя грязь и копоть. На них легко остаются отпечатки пальцев. Их трудно чистить, поэтому их не устанавливают в пыльных помещениях или местах с высоким содержанием копоти.
2. При частом снятии или установке модульной плиты происходят сколы или трещины фрагментов. Часто квадратные элементы отламываются по углам.
3. Обычный Армстронг, который ставят повсеместно, боится воды. Его не рекомендуют устанавливать в помещениях с высоким уровнем влажности. Конечно, существуют и влагостойкие модульные плиты, однако они стоят намного дороже обычных минеральных плит.
4. Такой потолок «съедает» пространство. После завершения монтажа высота помещения уменьшится минимум на 15 см.

При любом контакте с потолком работайте в чистых перчатках

Порядок установки потолка «Армстронг»

Предварительно, перед тем как приступать к установке потолка, необходимо произвести прокладку коммуникаций. В том случае, если делать это позднее, то возникнет ряд неудобств при монтажных работах.

Немаловажное значение имеет и вес встраиваемого оборудования. Согласно техническим характеристикам подвесная конструкция может выдержать общую нагрузку 4-6,5 кг/кв.м

В том случае, когда вес применяемых аксессуаров превышает данные параметры, то следует использовать систему, выдерживающую вес до 10 кг.

После того как все работы по прокладке необходимых коммуникаций и подбору системы завершены, можно приступать к монтажу подвесного потолка.

Первый этап – разметка

Начинать монтаж подвесного потолка «Армстронг» следует начинать с разметки. Производится она следующим образом: на стене помещения выставляется отметка, при этом соблюдается необходимое расстояние от базового потолка и от пола таким образом, чтобы потолок закрывал все выступы потолочного перекрытия, а также расположенные под потолком коммуникации.

Если проводку коммуникаций еще только предстоит выполнить, то производя разметку, следует обязательно учитывать высоту всех аксессуаров, сделав предварительные замеры. Это позволит определить расстояние между будущим фальшпотолком и потолочным перекрытием.

Исходя из сделанной отметки, проецируем ее на все стены помещения, впоследствии все отметки соединяются, образуя ровную линию. Лучше будет воспользоваться лазерным либо водяным уровнем, в этом случае поверхность фальшпотолка не будет скрывать все неровности и уклон потолка.

Второй этап – устройство профилей

L-образные профили, входящие в комплект подвесного потолка, прикрепляются к стенам, по отмеченным горизонтальным линиям. С помощью обыкновенной ножовки по металлу, имеющей мелкие зубья профиль нарезается на куски нужной длины. Угловые соединения нарезают с использованием ножовки по металлу и столярного стусла, можно также применять транспортир.

Для закрепления L-образного профиля используются соответствующие крепления, которые выбираются в зависимости от того какие материалы применялись для возведения стены.

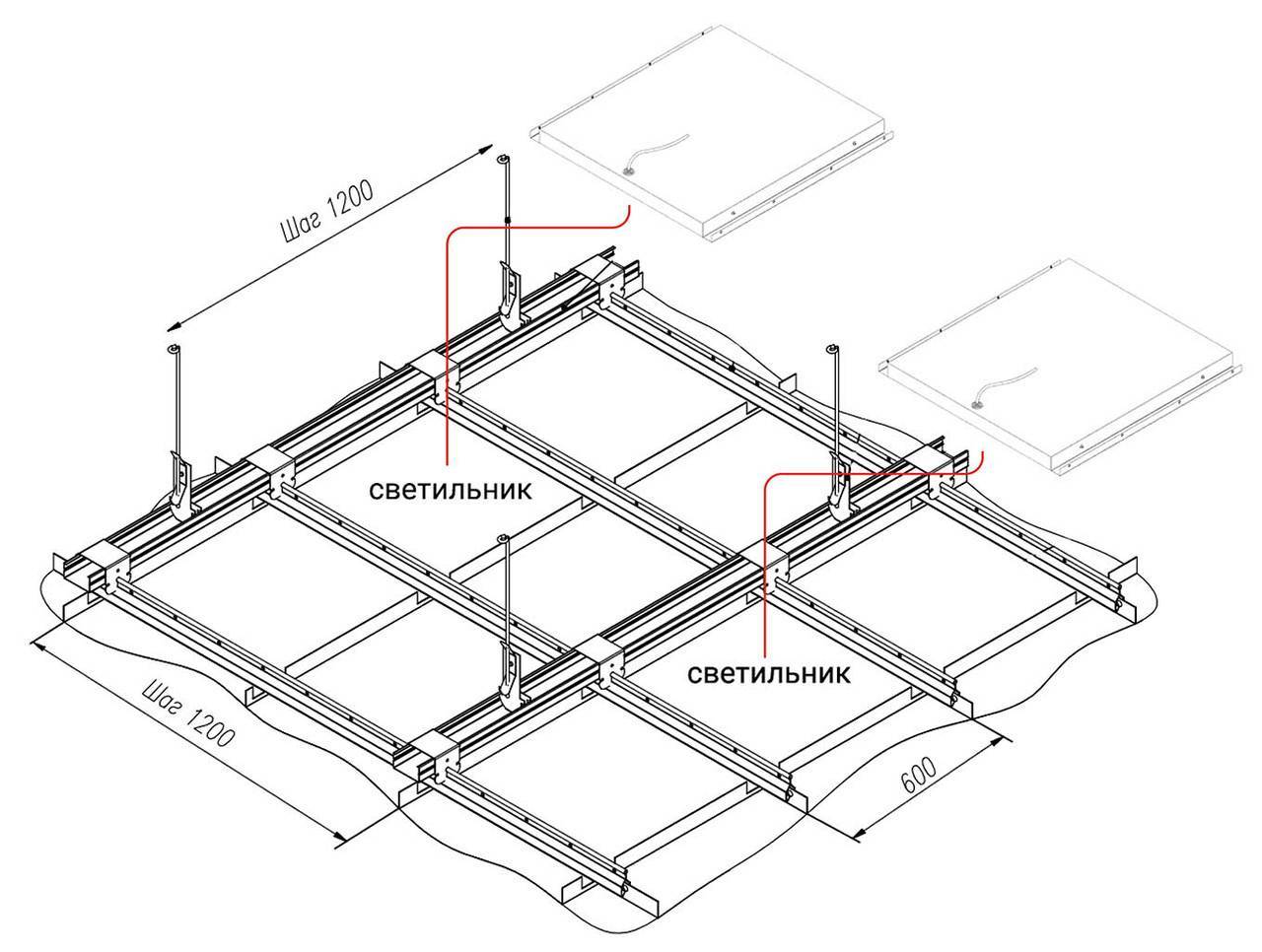

Схема монтажных работ

Следующим этапом монтируются направляющие профили, которые имеют одинаковую форму, напоминающую перевернутую букву Т, а вот длина у них разная. Короткие профили имеют с обеих сторон небольшие выступы, а длинные выпускаются с прорезями. Во время монтажных работ в прорези вставляются выступы, вследствие чего образуются ячейки размером 600х1200 мм либо 600х600 мм.

Начинать монтировать решетку необходимо с середины, таким образом, чтобы основная, центральная ячейка находилась в центре. Если строго соблюдать это правило, потолок будет смотреться аккуратно, потом что крайние ячейки придется подрезать, так как они, скорее всего, не совпадут с размерами помещения.

Этап третий – устройство подвесов и направляющих

Монтаж направляющих выполняется при помощи специальных подвесов, которые состоят из двух металлических прутов малого диаметра, они продеваются сквозь изогнутую пластину – лепесток.

Еще один способ крепления направляющих – использование проволоки, имеющей сечение диаметром 2 мм и более. Чтобы избежать деформации под весом элементов подвесного потолка, ее нужно предварительно выпрямить. А в месте крепления проволоки к профилю либо потолочному крепежу, необходимо сделать три и более петли.

Анкера, которые применяют при креплении подвесной системы к основному потолку, должны иметь вместо головки кольцо или крюк, чтобы было более удобно крепить проволоку или подвесы. Выбирать их необходимо с учетом того из какого материала выполнен основной потолок.

Начинать работы по устройству подвесов необходимо с более длинных направляющих, которые последовательно чередуются с короткими направляющими. По окончанию сборки каркаса, его следует выровнять с помощью уровня по горизонтали, подгибая при этом проволоку либо сдвигая лепестки. Потолок под нагрузкой может провиснуть, поэтому через несколько дней эту процедуру лучше будет повторить.

Когда каркас окончательно собран, в решетку нужно вставить кассеты и нужные аксессуары, их укладывают на полученные полки.

Непосредственно монтаж потолка

Простота установки сделала эти потолки популярными и востребованными. Помещение площадью 15 кв. м можно оформить минеральными плитами по данной системе в течение 1 дня. Вполне возможен монтаж потолка Армстронг своими руками, если предварительно были выполнены подготовительные работы, закуплены необходимые материалы.

Инструменты для осуществления работы

Поскольку перечисленные материалы потребуется монтировать, придавать им нужный размер и форму, для работы будут необходимы определенные инструменты. Обычно большая их часть имеется в арсенале домашнего мастера.

Для проведения установки потребуются следующие инструменты:

• пузырьковый строительный уровень;
• дрель либо перфоратор, которые предназначены для сверления бетона;
• рулетка;
• анкерные болты;
• шурупы, крестовая отвертка, вместо нее может применяться шуруповерт;
• болгарка, которая потребуется для распила металлических направляющих.

Перечисленные инструменты позволят выполнить монтаж потолка системы Армстронг наиболее качественно и быстро.

Осуществляем монтаж

Монтаж рассматриваемой системы потолков достаточно прост. И чтобы выполнить его самостоятельно, необходимо выполнять приведенные ниже действия по установленному стандартному алгоритму.

Алгоритм манипуляций при монтаже потолков системы Армстронг выглядит следующим образом:

1. Процесс установки потолка начинается с установки по периметру помещения угловых направляющих. Метод их крепления – полками вниз. Верхний край должен точно совпадать с линией, предварительно очерченной по периметру стены помещения. Для крепления уголков потребуется анкерные болты либо шурупы. Шаг установки болтов составляет не менее 50 см. В углах и местах стыка угловые направляющие подрезаются до нужного размера, немного сгибаются для удобства и надежности крепления.
2. Теперь крепежные узлы крепятся в поверхность старого потолка. За верхние петли к ним крепятся металлические подвесы. Крепление должно быть надежным, от него во многом зависит сохранность и качество потолков. Места крепления должны располагаться таким образом, чтобы шаг составлял не менее 1,2 м. До стены болты должны располагаться не менее чем в 60 см.
3. Там, где планируется установить светильник любого типа, в зависимости от его размеров и веса рекомендуется установить дополнительный каркас. Это позволит минимизировать риск обрыва светильника, надежно его зафиксирует в установленном месте потолка.
4. Теперь собираются основные направляющие. Они фиксируются на крючки подвесов, для чего используются специальные отверстия в них. Теперь направляющие распределяются на полках угловых профилей. При значительной длине стены и нехватке длины одного профиля они соединяются между собой из двух отрезков равной длины. Для этого используются специальные замки, которые находятся на концах реек. Фиксация также проводится при помощи зажимов-бабочек.
5. Далее идет черед продольных и поперечных реек. Благодаря наличию для них стандартных креплений монтаж их осуществляется максимально просто и быстро. Крепления надеваются в прорези по бокам направляющих. Установка каркаса, на который далее устанавливаются минеральные плиты, закончен. Остается для точности проверить его с помощью горизонтального уровня.
6. На следующей стадии осуществляется монтаж встроенных светильников, что даст возможность спрятать под конструкцией провода и коммуникации. И после укладки проводов и подключения светильников осуществляется монтаж минеральных плит. Делается это легким нажатием на них в места ячеек в каркасе. Делать это следует аккуратно, без сильного нажатия. Для простоты установки можно слегка сжать углы каждой плиты. Устанавливают их по диагонали, слегка выгибая наружной стороной.

Теперь при необходимости проведения планового ремонта, замены лампочек в светильниках плиты легко демонтируются. Они вынимаются также с помощью плавного нажатия и затем снова просто устанавливаются на место.

Следование приведенному алгоритму последовательных действий при монтаже потолков системы Армстронг позволит получить отличный результат. А также обеспечить созданной конструкции максимальную прочность и долговечность.

Порядок установки

Во время монтажа каркаса под «Армстронг» или «Грильято» необходимо предусмотреть минимальное допустимое расстояние между планками каркаса и потолком в 20 см. В противном случае монтаж светильника придется производить одновременно с набором каркаса, а такой метод не допускает легкого доступа и простого обслуживания, и поэтому не приемлем.

Светильник Армстронг (на фото ниже) легко узнаваем, это конструкция квадратной формы на четыре светоизлучателя (лампы), прикрытых рассеивающей пленкой или же отражающей решеткой.

Как правило, установка светильников Армстронг не вызывает проблем, поскольку размер окна ячейки и габариты устройств совпадают. При осмотре конструкции подвесного потолка необходимо визуально ознакомится с элементами подвеса и их расположения, поскольку бывают случаи «лютой» экономии исполнителями монтажа.

Допустимо когда на две ячейки одно крепление к потолку, на квадрат из четырех ячеек не меньше четырех. В противном случае во время установки необходимо дополнительно закрепить светильник к потолку, для минимизации его веса на подвесную конструкцию.

Перед тем, как производить монтаж светильника Армстронг, с осветительной арматуры снимают рассеиватель, оставляя корпус с пусковой аппаратурой. В таком состоянии им легче манипулировать при установке. В выбранную ячейку, под углом по диагонали вставляют светильник. После того как он полностью оказался за потолком его проворачивают по горизонтали и совмещают с ячейкой.

Как установить светильник в подвесной потолок, вы можете узнать из этого видео:

https://youtube.com/watch?v=YGExpbtJHLY

Помимо этого рекомендуем посмотреть, как ровно расположить светильники типа Армстронг на потолке:

Кроме растровых еще применяют встраиваемые или точечные источники освещения, для их размещения вырезаются отверстия в декоративных плитах. Такое решение хорошо подойдет для не больших помещений с низким потолком, или мест, требующих дополнительного потока света.

Для установки светильника Армстронг под натяжной потолок необходимо заранее произвести монтаж специальной арматуры для крепления осветительных приборов. Поскольку после монтажа натяжного потолка исправить что либо будет практически невозможно, как в случае с модульными потолками «Армстронг» или «Грильято», где количество и размещение элементов легко варьируется.

Виды потолков Армстронг

Производители выпускают несколько категорий подвесных потолков.

«Эконом»

Бюджетные стандартные конструкции, обладающие влагостойкостью 90% и разнообразными видами лицевой поверхности плиты:

• Байкал – белые гладкие плитки с рисунком «червоточины»;
• Оазис – модули белого цвета с шероховатой лицевой поверхностью;
• Оазис Плюс – отличается от предыдущего варианта наличием перфорации;
• Татра – поверхность модулей здесь покрыта многочисленными мелкими трещинками и характеризуется отличной звукоизоляцией;
• Норма – перфорированные панели с высокой способностью погашать шум.

«Прима»

Коллекция средней ценовой категории, обладающая улучшенными характеристиками в сфере прочности, подавления шумов, влагостойкости (можно применять в помещениях с относительной влажностью до 99%).

Потолки Армстронг особого назначения

Разработаны системы для решения конкретных задач.

• Гигиенические – модули обработаны специальным раствором, предупреждающим размножение и жизнеспособность бактерий. Поверхность влагостойкая, не боится пара, на ней не оседает жир и грязь. Устанавливаются такие потолки в медицинских учреждениях и в цехах предприятий пищевой промышленности.
• Влагостойкие – панели изготавливаются из водостойких и негигроскопичных материалов, а подвесная система покрывается полимером, что исключает появление коррозии.
• Акустические – модули изготавливаются из минеральной, базальтовой, целлюлозной или стекловаты, пробки, пенополиуретана. Применяются звукоизолирующие плиты в зрительных залах, музыкальных, учебных и медицинских учреждениях, в ресторанах и гостиницах.
• Негорючие – изготавливаются с применением металлических, стеклянных или минеральных (со специальной пропиткой) плит, которые не подвержены возгоранию и не поддерживают распространение пожара. Устойчивы такие потолки к влаге (монтируются в помещениях со 100% уровнем влажности), обладают хорошими светоотражающими (визуально увеличивают пространство, делают его светлее), бактериальными, шумоизоляционными свойствами, не боятся химических испарений. Устанавливаются в технических комнатах, лабораториях, медицинских кабинетах, бассейнах, в лифтах, вдоль лестничных клеток и эвакуационных выходов, в коридорах.
• Дизайнерские – выполнены с интересным декоративным оформлением с лицевой стороны. К этой категории относятся панели Армстронг с необычным дизайном лицевой поверхности (пример серия Graphis), а также акриловые, зеркальные и стеклянные потолки (витражные), выполненные с нанесением рисунка или без него.

Виды подвесных потолков и их особенности

Подвесной комбинированный потолок

Рынок современных материалов сегодня предлагает разнообразные типы подвесных потолков в зависимости от поставленной дизайнерами задачи:

По форме – криволинейные.

Эти потолочные системы применяют при создании разноуровневых потолков.

Особым шиком является комбинация ровных и криволинейных потолков. Основной недостаток данной системы – высокая стоимость. Как правило, такие типы подвесных потолков делают под заказ.

• Плоскостные – это такие системы, которые не относятся к криволинейным:
• Модульные – готовые модули (кассеты, рейки, панели) образуют единую плоскость прямоугольной или квадратной формы.

К ним относятся:

• Ячеистые – имеющиеся потолочные плоскости с тыльной стороны закрывают фоновой подложкой;
• Плиточные – на основе квадратных элементов;
• Кассетные – стандартная система, выполненная ячейками с разными размерами (60х60 см – для маленьких помещений; 60х120 см – для более просторных);
• Решетчатые – готовые решетчатые модули.
• Реечные – узкие рейки, которые располагаются крест-накрест.
• Сплошные – в народе их называют бескаркасными. Их отличительная особенность – создание исключительно ровной, гладкой поверхности, которую невооруженным глазом невозможно отличить от специально выровненного потолка.
• Декоративные – их конструктивная особенность заключается в открытой системе подвешенного каркаса.

Открытая подвесная система

Итак, мы рассказали о том, какие бывают подвесные потолки. Однако, чтобы выбрать оптимальный вариант потолочного оформления в определенном помещении, этого мало: рассмотрим индивидуальные особенности потолков в зависимости от материала их изготовления.

Установка и монтаж подвесных потолков армстронг

Вдоль стен монтируют настенный профиль. Линия разметки соответствует нижней части профиля. Профиль прикручивается к стене более длинной стороной. К бетонным или кирпичным стенам профиль крепится с применением дюбелей, под которые высверливаются отверстия. Если стены из дерева, профиль прикручивают сразу, без высверливания отверстий. Применяя ножницы по металлу, подрезают на концах профиль. Угол должен равняться 45 градусам.

Установка подвесов

Следующая операция в процессе инсталляции потолка Армстронг — установка подвесов. Подвесы закрепляются к основному потолку с помощью дюбелей. Отверстия под дюбель высверливаются в бетоне, так что необходимо сверло с победитовым наконечником. Подвесы крепятся с шагом, который не превышает 90 см. При этом ряд от стены — 45 см или 60 см, в зависимости от нагрузки, как уже было описано выше. В случае если потолок нужно утеплять, количество подвесов нужно увеличить, учитывая ту нагрузку, которая возникает из-за веса утепляющего материала. Осветительные приборы монтируют на собственные, отдельные подвесы, которые должны самостоятельно нести нагрузку.

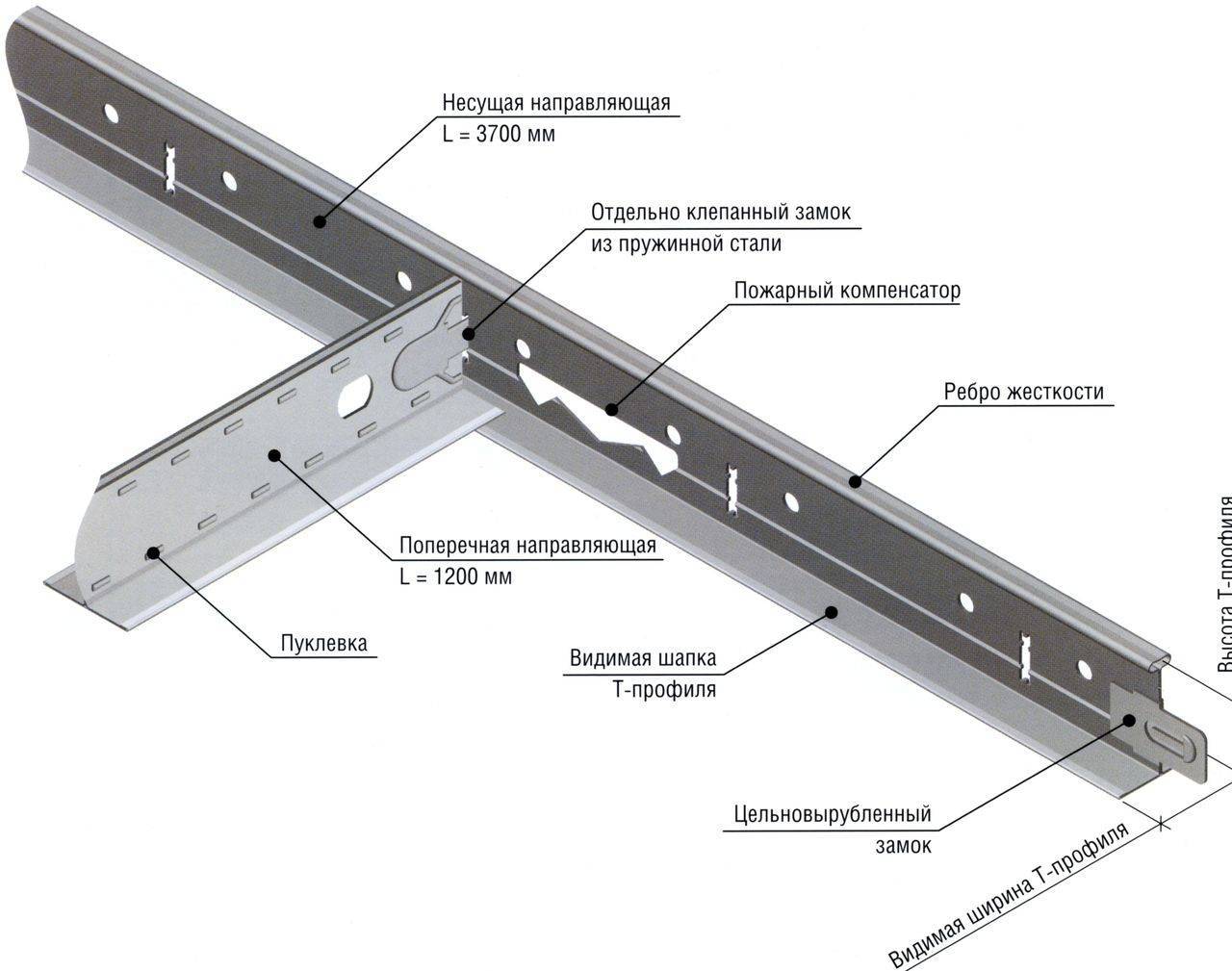

К подвесам прикрепляют продольные профили, длина их равняется 3,7 м. Крепление обеспечивается с помощью крючка, вставляемого в специальное отверстие профиля. В прорези устанавливают замки для закрепления поперечных профилей. Концы каждого профиля опираются на горизонтальную полку настенной рейки. На концах реек имеется замок, позволяющий наращивать длину реек до необходимой длины. Таким образом, составная рейка служит как монолитная.

Улкадка кассет

Следующий этап, укладка кассет в каркас, должен проводиться при комнатной температуре. Следовательно, все окна и двери на этот момент установлены, пол готов и в помещении нет пыли. В таких условиях кассеты подвесного потолка Армстронг укладываются в ячейки. В высверленных отверстиях на специальные подвесы устанавливают светильники.

Спустя несколько дней инсталлированный потолок нужно проверить на горизонтальность. В случае появления отклонений, каркас регулируют с помощью подвесов.

Перфоратор, мощная дрель или шуруповерт, в зависимости от материала стен и перекрытия.

Крестовидная отвертка.

Молоток.

Плоскогубцы.

Строительный уровень.

Строительный карандаш или красящая лента.

Монтаж потолка Армстронг своими руками

Проектирование потолка Армстронг

• Рулеткой измерьте габариты потолка, а затем нарисуйте его чертеж. Покажите на рисунке расположение потолочных и стеновых профилей с учетом требования изготовителей потолка.
• Обозначьте несущие профили, которые крепятся на подвесах и размещаются параллельно длинной стене через 1,2 м.
• Обозначьте продольные профили, которые фиксируются к несущим с промежутками 0,6 м между собой и с таким же расстоянием от стены.
• Обозначьте поперечные профили, которые размещают перпендикулярно продольным с шагом 1,2 м и крепятся к ним.
• Нанесите на чертеж места крепления подвесов, которые фиксируют несущие профили и устанавливаются через 1200 мм. Первый подвес должен размещаться на расстоянии 0,6 м от стены.
• Нанесите на чертеж пристенные профили и определите количество крепежа для их фиксации, учитывая, что дюбели устанавливаются через 40 см.
• Обозначьте расположения светильников.
• Нанесите трассы кабелей, трубопроводов, места фиксации тяжелого оборудования, которое фиксируется к потолку.

Стандартная подвесная система рассчитана на нагрузку 3,5-6 кг/м2 от веса каркаса и панелей. Для более тяжелых конструкций необходимо использовать усиленные подвесы.

Строго придерживайтесь шага расположения профилей, иначе панели с размерами 600х600 м невозможно будет установить в ячейки.

Подготовительные работы перед монтажом потолка Армстронг

• Закончите все строительные работы в помещении.
• Определите центр потолка, который необходим для симметричного размещения профилей и панелей. Для этого проведите диагонали потолка, точка пересечения будет искомым местом.
• Проведите через середину потолка две линии, параллельные стенам комнаты.
• Перенесите с чертежа на потолок сетку расположения профилей и подвесов.
• С помощью водяного уровня найдите самую низкую точку потолка возле стен, замаркируйте ее. Отмерьте 15 см вниз и поставьте вторую метку — это уровень пристенных профилей. В этом случае зазор между потолком и плитами подвесного потолка будет равен разнице между значением «15 см» и толщиной панели подвесного потолка.
• Закрепите к потолку все коммуникации, светильники и другие приборы. Рассчитайте расстояние между наиболее выступающей частью подвешенного оборудования и поверхностью панели. Между ними должен оставаться гарантированный зазор, равный толщине плиты. Он обеспечит быстрый демонтаж панелей при ремонте межпотолочного оборудования. Для обеспечения зазоров опустите метку расположения пристенного профиля на необходимое расстояние.
• С помощью водяного уровня перенесите метки на все стены, а затем проведите горизонтальную линию через них.
• Подведите к местам установки светильников провода.

Примечание: тяжелые светильники и кондиционеры должны крепиться на собственных подвесных элементах.

Крепление элементов подвесного потолка Армстронг

1. Закрепите к стенам угловые профили при помощи дюбелей, расположив их через 40 см. После крепления угловые профили должны образовать полочку, на которую будут ложиться рейки каркаса.
2. Закрепите к потолку по разметке подвесы с ушками при помощи анкеров или забивных дюбелей.
3. Проверьте длину несущих профилей. Длинные рейки обрежьте ножовкой по металлу. Короткие удлините, соединив между собой на земле специальными замками.
4. Закрепите к подвесам несущие профили. Для этого проденьте через отверстия в профиле тяги подвесов с крючками и зацепите за ушки верхних половин подвесов.
5. Выполните монтаж продольных и поперечных профилей. Рейки потолка Армстронг имеют специальные зацепы, благодаря которым элементы потолка соединяются быстро и надежно.
6. Убедитесь, что несущие профили легли на полки пристенных уголков. При необходимости отрегулируйте высоту подвесов.
7. После монтажа всех реек проверьте размеры ячеек, в них должны свободно размещаться плиты потолка.
8. Установите в ячейки панели. Если ячейки крайних к стенам панелей меньших размеров, подрежьте их по месту.
9. Панели для укладки в штатные места поднимите по диагонали над каркасом, затем выровняйте в горизонтальное положение и опустите в основание.
10. Оставьте незаполненными ячейки, в которых будут установлены панели со светильниками.
11. Выполните монтаж светильников потолка.

• Установку потолку Армстронг выполняйте в перчатках, чтобы минеральное волокно плит не вызывало раздражение кожи.
• Укладку плит начинайте с середины потолка.
• Плиты укладывайте при температуре воздуха в помещении +15…+30 градусов.

Порядок и правила выполнения работ

Всегда можно сделать подвесные потолки своими руками. Армстронг – не исключение. Эту конструкцию легко собрать. Но, согласно руководству производителя, для этого требуется участие не менее 3-х человек. Это связано с особенностями монтажа подвесных систем.

Один человек должен находиться на высоте и выполнять работы по креплению и соединению профилей, второй – подавать ему необходимые материалы и инструменты. Третий – обеспечивать бесперебойность работ, подготавливая все, что нужно для их выполнения.

Подвесной потолок армстронг, характеристики которого позволяют устанавливать светильники закрытого или открытого типа, устанавливается после завершения электромонтажных работ. После чего приступают к выполнению подготовительного этапа:

• сортируют плиты по цвету и размеру;
• осматривают поверхности плит, отбраковывают изделия со сколами и другими недостатками;
• сортируют профили;
• приготавливают подвесы, крепежные и вспомогательные элементы.

Монтаж потолка типа армстронг

Простота установки потолков армстронг не предполагает обязательного обладания специальными навыками, его несложно установить своими руками, но все же на некоторые моменты следует обратить внимание. Необходимые для работы инструменты:

Необходимые для работы инструменты:

уровень; дюбели; саморезы; карандаш; дрель; плоскогубцы; молоток; отвертка.

Последовательность установки потолка

Разметка потолка под монтаж профиля. С помощью уровня на стене проводится линия для установки несущего профиля, а затем на потолке отмечаются линии под монтаж поперечных реек. Монтаж углового профиля. К стенам по периметру помещения дюбелями или саморезами через каждые 0,5 м монтируется угловой профиль. Установка несущих реек размером 3,7 м. Через каждые 1,2 м рейки устанавливаются параллельно стене или под углом (при диагональном монтаже). С помощью замков рейки скрепляются между собой. Установка подвесов. Одновременно с несущими рейками на саморезы монтируются подвесы. Крепить их надо, отступив от стены 0,6 м с шагом 1,2 м. Затем подвесы регулируются по высоте и соединяются с рейками. Установка профилей длиной 1,2 м. Перпендикулярно несущим рейкам на расстоянии 0,6 м от стены и шагом 0,6 м устанавливаются рейки 1,2м. Установка реек длиной 0,6 м. Они крепятся параллельно несущим профилям через каждые 1,2 м.

Монтаж светильников. После завершения установки каркаса размещаются светильники. Если это растровые или модульные типы светильников, их можно расположить в произвольном порядке вместо модулей.

Типы светильников под модули:

Растровые: представляют собой самостоятельный модуль 60х60 см. Накладные. Люминесцентные. Светодиодные. Точечные.

Монтаж модулей. Это завершающий этап монтажа подвесного потолка своими руками. Закладка модулей должна начинаться от центра помещения. Такое размещение плит объясняется тем, что по краям должны располагаться плиты, которые, возможно, придется подрезать.

Модуль под углом вводят в пространство обрешетки и осторожно, стараясь не повредить, опускают на рейки ячейки

Видео: реализация квартирного варианта зеркального армстронга

Заключение

Потолки армстронг далеко еще не исчерпали свой конструкционный и эстетический ресурс. Появляются новые конструктивные элементы, совершенствуется материал плит. Если подвесной потолок в квартире нужен в прежде всего для звуко- и теплоизоляции, то в первую очередь следует рассмотреть вариант армстронга; возможно – с самодельными древесными плитами. А для гаражей, утепленных балконов и хозпостроек армстронг незаменим.

(Пока оценок нет)

Загрузка…

что еще почитать:

Потолок из пластиковых панелей: плюсы, минусы, процесс обшивки

Установка натяжных потолков: подготовка, комплектующие, видеинструкция

Навесной потолок из ПВХ: разметка, каркас, установка панелей

Вывести все материалы с меткой: пластик и ПВХ
Перейти в раздел:Ремонт потолка своими руками

Обсуждение:

09.06.2014 в 12:54 иван  сказал(а): Недавно с товарищем взяли в аренду помещение под лечебный кабинет. Пришлось делать ремонт потолка армстронг. Намаялись мы с ним по полной программе. Дело в том, что такая конструкция потолка очень красива и удобна, когда хочется скрыть какие то технические конструкции за навесными панелями. Но делать его надо или лично самому и для себя или в строжайшем контроле за качеством. Собирать его довольно сложно, а браку наделать очень легко, и увидеть этот брак можно только со временем. Но уж если упадет, то упадет сразу и все. ответить

09.12.2013 в 11:01 Ольга Р.  сказал(а): У нас в школе сделали потолок из армстронга. Потом решили поштукатурить стены. Очень огромная влажность привела к тому, что панели начали падать вниз. Из 30 штук, две сломались, остальные удалось вовремя снять. Через время они высохли и мы их вернули на место. ответить

пишите

Имя *

Подписаться на ответы по почте

Нажимая кнопку «Добавить комментарий», я соглашаюсь с пользовательским соглашением и политикой конфиденциальности сайта.

• https://derevyannie-doma.com/tehnologii/podvesnoy-potolok-armstrong-raschet-i-montazh-svoimi-rukami.html
• https://remboo.ru/potolok/armstrong.html
• https://2proraba.com/potolok/montazh-podvesnogo-potolka-armstrong.html
• https://mr-build.ru/konstruktsii/montazh-potolka-armstrong.html
• https://stroychik.ru/potolok/vidy-i-montazh-potolka-armstrong
• https://dekoriko.ru/remont/potolki/montazh-armstrong/
• https://bouw.ru/article/montazh-potolka-armstrong
• https://vopros-remont.ru/potolok/podvesnoj-potolok-armstrong-svoimi-rukami-ot-rascheta-do-montazha/

Монтаж и установка

Решив оформить помещение с помощью потолочных систем Армстронг, потребуется грамотно рассчитать необходимое количество используемых материалов, определить, какие дополнительные элементы могут понадобиться, а также провести нужные подготовительные работы.

Предварительный расчет материалов

Установка потолка Армстронг начинается с анализа перечня материалов, которые потребуются в работе. Чтобы определиться с их количеством, нужно получить представление, из каких деталей собираются такие потолки.

Следующие стандартные изделия установленных размеров используются для установки потолков системы Армстронг:

• минеральные плиты квадратной формы, их размер обычно стандартный 600х600 мм, но бывает и американский вариант – 610х610 мм, однако такие плиты у нас встречаются нечасто;
• металлические угловые профили – 3 м;
• направляющие основные, их длина 3,7 м;
• направляющие поперечные – 1,2 м;
• подвесы, которые крепятся на бетонное основание. Их высота может регулироваться.

Для помещений разного размера требуется разное количество комплектующих. На представленном ниже фото можно просчитать число элементов, которые потребуются в процессе монтажа.

И чтобы более точно определиться с количеством всех элементов для такого потолка для конкретного помещения, можно воспользоваться такими формулами расчета:

• количество минеральной плиты стандартного размера – 2,78хS;
• профили металлические для монтажа на стену – Р/3;
• направляющие основные – 0,23хS;
• поперечные направляющие – 1,4хS;
• число подвесов – 0,7хS.

В формуле используются данные S (площадь помещения) и Р (периметр помещения). Приведенные формулы расчета позволят приобрести все необходимые элементы в нужном количестве, исходя из параметров помещения, которое будет оформляться потолками системы Армстронг.

Дополнительные элементы

В качестве дополнительных комплектующих для потолков рассматриваемой системы используются крепежные узлы. Они необходимы для крепления подвесов к бетонному основанию. Может применяться комплект из шурупа и дюбеля, а также цанга.

Еще один элемент, который необходимо своевременно монтировать в потолочную поверхность, – светильники. Наиболее простой вариант – выбор светильника, полностью совпадающего размером с плитой потолка. Такой светильник размером 600х600 мм устанавливается вместо одной из плит при проведении установки.

В качестве дополнительных элементов также могут выступать плиты иной расцветки, с узорами. Либо минеральные плиты, в которых имеются круглые отверстия для последующей установки в потолок точечных светильников.

Светильники для потолка Армстронг

Подготовительный этап

Перед тем, как собрать потолок Армстронг, потребуется провести ряд подготовительных работ. Ведь даже закрывая не слишком эстетичный изначальный вариант потолка навесными минеральными плитами, плиты не страхуются от механических повреждений. Они могут возникать вследствие отслаивания старой штукатурки с потолка. Потому, если штукатурка на потолке лежит ненадежно, потребуется ее тщательно удалить. Если же покрытие надежное, не отваливается, его можно оставить.

Необходимо учитывать момент, что потолочное покрытие может протекать.

Для гидроизолирующего материала может применяться битум, латексная мастика или современная водонепроницаемая полимерная штукатурка. При наличии на поверхности потолка трещин необходимо их предварительно заделать. Для этого используется гипсовая или алебастровая штукатурка.
