Вентиляционные пластиковые короба (воздуховоды)

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Особенности монтажа

Монтаж пластиковых воздуховодов в разы проще, чем работа с металлическими. Резать пластиковые трубы для вентиляции можно ножовкой с полотном по металлу или болгаркой с режущим диском. В любом случае рез получается ровный, без заусенцев.

Вариант вентиляции в ванной комнате и туалете с использованием прямоугольных пластиковых труб для вентиляции

Фасонные элементы и крепление к стене и потолку

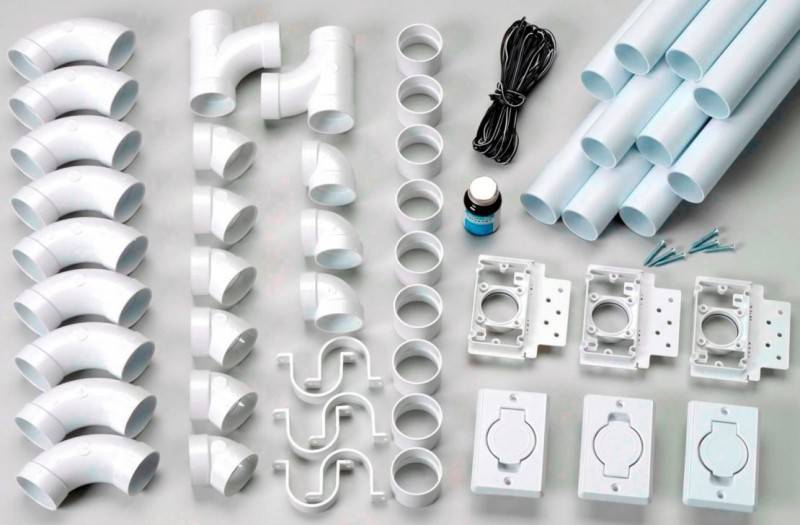

Для поворотов, разветвлений, сужений, расширений есть специальные фасонные элементы — углы, тройники, переходники. Переходники есть как с одного размера на другой, так и с круглого на прямоугольный. Это пригодится, например, при необходимости вставить вентилятор. Для стыковки двух труб есть муфты. Все собирается даже легче чем детский конструктор.

Пример вентиляции из круглых пластиковых вентиляционных труб

Крепятся трубы к стенам или потолку при помощи специальных хомутов. Они также сделаны из пластика, крепятся к потолку или стенам при помощи дюбелей или саморезов. В установленные хомуты трубы просто «защелкиваются».

Вместо пластиковых хомутов для крепления вентканалов можно использовать перфорированные подвесы для гипсокартона. Если монтируется прямоугольная пластиковая труба, их крепят двумя дюбелями/саморезами на расстоянии, равном ширине трубы. Оставшиеся края загибают вниз, саморезами крепят к боковине трубы. Этот способ более трудоемкий, но подвесы стоят дешевле. Но использование саморезов — не лучший выход. На них, на кусок винта, торчащий внутри воздуховода, через несколько лет налипнет пыль, что приведет к ухудшению тяги. Лет через 8-10 на месте каждого самореза образуется пробка из пыли. В результате вентиляция может вообще перестанет работать. Придется ее чистить.

Особенности сборки

Если необходимо крепить воздуховоды на потолке, их крупными участками собирают на полу, после — «примеряют» на потолке, размечают места установки крепежа. Закрепив два участка их соединяют между собой. Так собирается вся система. Действительно ничего сложного. Сложно спроектировать и подобрать размеры, а смонтировать воздуховод по готовой схеме можно самостоятельно без проблем.

Для обеспечения герметичности в системе, специалисты рекомендуют промазывать стыки герметиком. Рекомендуется нейтральный силиконовый герметик белого цвета. После высыхания он остается эластичным и не трескается от вибрации, компенсирует температурные расширения.

Если при стыковке двух элементов системы образуется «карман» — пластик плохо примыкает из-за несовпадения геометрических размеров, стык также промазывается герметиком, а потом заматывается специальным металлизированным скотчем. В таких случаях рекомендуют убрать «карман» подтянув его при помощи самореза. Делать это не стоит все по той же причине — на этом месте «вырастет» пылевая пробка, которая перекроет поток воздуха.

https://www.youtube.com/watch?v=NBTsJcOpEWU

Виды сечений и размеров пластиковых коробов для вентиляции

На самом деле их не так много. Речь идет о двух основных разновидностях, но мы отметим и другие:

Круглые воздуховоды отличаются улучшенными аэродинамическими возможностями. В них собирается значительно меньше пыли, и можно устанавливать канальную версию вентилятора;

Прямоугольные воздуховоды отличаются гибкостью, поскольку предлагаются на основе гофры. Они обладают каркасом на основе проволоки покрытой слоем пластика. За счет этого их легко гнуть в различные стороны и это помогает в процессе монтирования;

Квадратные версии воздуховодов обладают слишком шумными углами из-за этого необходимо добавлять звукоизоляцию;

Плоско-овальные варианты воздуховодов встречаются редко, поскольку они отличаются повышенной ценой. Но они обладают повышенной компактностью в сравнении с круглыми версиями поэтому их можно считать идеальным вариантом для различных систем воздухопровода.

Технические характеристики

Основное требование к вентиляционным воздуховодам – это их изготовление из оцинкованного стального листа. Такие элементы прошли испытание временем и показали, что дешевле и лучше них на сегодняшний день аналогов не существует

И другие характеристики, на которые надо обратить внимание

1. Сечение может быть в виде круга или прямоугольника.
2. Соединяются концы листов в виде сварного или фальцевого шва.
3. Направление соединения оцинкованных листов прямое или спиральное.
4. Может быть использован класс герметичности или «Н», или «П».
5. Эксплуатируются оцинкованные воздуховоды до +80С.
6. Толщина используемого оцинкованного листа от 0,5 до 1,25 мм.
7. Диаметр 100-1250 мм.
8. Длина 3-25 м.

Выбор элементов и расчеты пластиковой вентсистемы

Пластиковая вентиляция имеет несколько неоспоримых преимуществ: широкий набор комплектующих, легкость сборки, хорошие технические характеристики. Все эти качества в полной мере проявятся только в случае правильной сборки.

Прежде чем приступить непосредственно к монтажу, необходимо составить проект воздуховодной сети,  определить, какие комплектующие потребуются.

• пластиковый вентканал;
• клапан обратной тяги;
• детали для соединения труб;
• решетки и заглушки;
• дополнительное оборудование.

Подбор комплектующих зависит от заданной мощности системы и схемы размещения. Количество, диаметр, сечение воздуховодов можно рассчитать при помощи специализированной компьютерной программы или обратиться для этого к специалисту.

При составлении схемы важно определиться с тем, какие  пластиковые фасонные элементы потребуются. Пластиковые трубы для вытяжки на кухне  дополнительно комплектуются фитингами в случае, когда предусмотрен отвод вытяжки в общедомовую систему или на улицу

Рециркуляционные модели прокладки воздуховода не требуют. По виду и функционалу фасонных элементов выделяют:

• короткие прямые отрезки (муфты);
• переходники;
• отводы;
• утки;
• тройники.

Переходники используются при соединении деталей, отличающихся по диаметру. Внешне напоминают  усеченный конус (для труб округлого вида) или пирамиду (для прямоугольных изделий).

Можно подобрать переходы с боковым смещением, постепенным увеличением или уменьшением диаметра для установки вентиляционной системы сложной формы.

Отвод применяется, когда возникает потребность в изменении направления течения воздуха под прямым углом.

Обратный клапан состоит из контура с лепестком, обеспечивающим движение воздуха только в одном направлении. Позволяет предотвратить попадание холодного воздуха в вытяжной канал.

Декоративные вентиляционные решетки закрывают отверстия каналов и защищают от попадания внутрь мелкого мусора, насекомых, улучшают внешний вид.

Тройники используются для создания сложных разветвлений в системе вентиляции, есть модели, позволяющие соединить части, имеющие разный диаметр канала.

Собирая воздухопровод, важно помнить о низкой термостойкости пластика и не подсоединять нагревательные элементы (калориферы и рекуператоры)

Что такое фасонные элементы?

Чтобы проложить воздуховод с поворотом, сделать переход с одного сечения на другое, устроить разветвление, используют фасонные элементы. Это всевозможные переходники, тройники и поворотные детали, а также муфты для стыковки двух отрезков.

Существует несколько видов переходников:

• для установки вентилятора;
• перехода с одного сечения на другое;
• изменения диаметра;
• перехода с одного материала трубы на другой.

Еще применяют другие фасонные элементы:

• тройник с ответвлением под прямым углом;
• угол для поворота на 90°;
• тройник с отводом под 45°;
• угол для поворота на 45 градусов;
• крестовина;
• прямой соединитель;
• люки техобслуживания;
• обратный клапан (защищает от обратного тока воздуха).

Для фиксации к горизонтальным и вертикальным поверхностям используют пластиковые хомуты. Их сначала закрепляют в нужном месте дюбелями и саморезами. В процессе монтажа короба просто защелкивают в крепежах. Иногда хомуты заменяют перфорированными подвесами.

Правила и рекомендации по монтажу

Способ соединения гибких частей воздуховода

Чтобы смонтировать гибкий воздуховод для вентиляции по всем правилам, придерживаться нужно таких рекомендаций:

В помещениях с температурными перепадами или в неотапливаемых зданиях необходимо монтировать только утеплённые воздуховоды

Для этих целей лучше вызвать профессионала, поскольку рукав имеет внушительный вес и требует осторожного обращения.
При устройстве теплоизоляционного гофрированного рукава стыки между элементами нужно проклеивать специальной лентой. Она помогает дополнительно сохранить тепло и ослабить уровень шума при транспортировке воздушных масс.
Перед началом работ гибкие воздуховоды необходимо растянуть на максимальную длину

Такое их положение снижает сопротивляемость воздуха при движении воздуха в трубах и уменьшает уровень шума.
Для сохранения давления в магистрали необходимо делать максимальный радиус поворота. Он должен быть не меньше двух диаметров трубы.
Допускается комбинация гофрированных труб из ПВХ с конструкциями из стали или алюминия.

Магистраль располагается с учётом направления витка спирали в каркасе. Для этого нужно ориентироваться на направление закрученного потока воздушных масс, которые транспортирует вытяжка. Часто направление расположения спирального витка указывается на упаковке с гофрированным элементом.
Для вертикальных участков линии используются жёсткие элементы из стали.
Обязательно учитывается максимальная температурная нагрузка на гибкие воздуховоды при их выборе.
Ни в коем случае нельзя устраивать вентиляционные гофрированные рукава в земле.
Для герметизации всех соединений применяют специальные гибкие вставки.
Между соседними крепежами не допускается загиб или провисание более 5 мм.
Гибкая магистраль вентиляции не должна соприкасаться с элементами отопления.

Форма сечения вентиляционных труб и нюансы совмещения

В настоящее время фирмы — производители выпускают вентиляционные короба в двух видах поперечного сечения: круглые трубы и прямоугольные плоские каналы. Оба вида с успехом применяются для организации вытяжки кухонь, санузлов и жилых помещений. Не существует каких-то особых критериев выбора той или иной формы канала, все зависит от личных пожеланий и вкусов, хотя многие утверждают об особом удобстве монтажа плоских коробов.

Круглые пластиковые трубы

Самой распространенной и, самое главное, привычной формой поперечного сечения каналов систем вентиляции считаются круглые пластиковые трубы. Высокая пропускная способность обусловлена отсутствием соединительных швов, что положительно влияет на скорость потока воздушного потока, обеспечивая быструю вытяжку загрязненного воздуха из помещений. Кроме того, монтировать круглые трубы довольно просто, с этой работой справится каждый домашний мастер.

В случае необходимости изменить прямую линии вентиляции и повернуть ее нужном направлении, используется пластиковые отводы для вентиляции или гибкая вставка – гофра пластиковая для вентиляции, которая легко подсоединяется к конструкции трубы с помощью специальных крепежей – хомутов.

Трудно не согласиться с тем, что внешний вид вытяжной вентиляционной трубы не украшают интерьер квартиры. Поэтому их стараются спрятать за кухонными полками и шкафчиками. Круглые трубы сложно «замаскировать». Именно в этом заключается их недостаток.

Пластиковый короб прямоугольной формы

Прямоугольные короба, в отличие от круглых труб, собираются в любую конфигурацию. Если нужно развернуть вытяжную или подающую магистраль под углом в 90 градусов, можно воспользоваться отводами или пластиковыми переходниками для вентиляции. Плоские вентиляционные каналы кухонной вытяжки можно установить сверху навесных шкафчиков, сделав вытяжную магистраль практически незаметной.

По сравнению с круглыми каналами, стоимость прямоугольных пластиковых коробов дороже почти на треть и они обладают меньшей пропускной способностью, что несколько снижает производительность системы. Для небольших кухонь, оборудованных стандартными бытовыми вытяжками, такой линии хватает, но для купольных устройств большой мощности, плоские каналы не могут обеспечить пропуск необходимого объема воздуха.

Другая проблема пластиковых прямоугольных венткоробов связана с качеством вентиляции. При прохождении воздушного потока через систему, составленную из нескольких плоских элементов, увеличивается коэффициент аэродинамического сопротивления местах соединения составных элементов, скорость потока существенно падает.

Сравнительные таблицы расхода воздуха круглых и прямоугольных воздуховодов

Какие бывают фасонные элементы?

В любом случае, какой бы длины, ширины и даже формы не были воздуховоды, необходимо их как-то соединять между собой. Да и если выбрана для монтажа жесткая труба, ведь в любом случае на пути ее приходится изгибать. Либо же, приобретены воздуховоды по 2,5 м, а длина магистрали 3 м. При монтаже вентиляции пластиком эти проблемы не доставят особых проблем.

Такой короб хотя и виден, но интерьер не портит

Если обратить внимание на каталог фасонных элементов для пластиковых воздуховодов, то в нем можно найти любые необходимые составляющие трассы. Для примера, можно взять ситуацию, когда от встраиваемой в шкаф кухонной вытяжки необходимо провести жесткую магистраль до вентиляционной шахты

При этом планируется монтаж плоского воздуховода. В таком случае приобретается переходник с круга на прямоугольник (соединение «вытяжка-трасса»), прямоугольный угол и тройник-переходник «прямоугольник-круг» на ввод в шахту. При этом тройник нужен для обеспечения воздухообмена в помещении во то время, когда вытяжка отключена.

Важно! Не стоит полагаться на то, что при отключенной вытяжке, тяги для обеспечения нормальной циркуляции воздуха будет хватать. Лопасти неработающего вентилятора сильно затрудняют производительность, а значит система не будет работать так, как положено.
Отвод может быть даже двухсторонним. Пластиковые элементы вентиляции могут быть различными:

Пластиковые элементы вентиляции могут быть различными:

1. Угол – поворот на 90°.
2. Угол – поворот на 45°.
3. Тройник – ответвление на 90° или 45°.
4. Крестовина.
5. Прямое соединение.

Именно поэтому развернуть магистраль можно в любом направлении. При этом не имеет значения форма сечения воздуховода.

Иногда необходимо повернуть магистраль на 45 градусов

Тип сечения пластиковых труб для воздуховодов

Выбор формы трубы воздуховода основывается в первую очередь на том, где она будет расположена. В частности, если предполагается монтаж воздуховода между перекрытием и потолком, а также в других труднодоступных местах, идеально подходят трубы с плоскоовальным сечением. Они похожи на круглые трубы, а слегка приплюснутую форму приобретают после обработки на специальном оборудовании. Овальная форма позволяет их легко разместить над подвесным потолком, например. Если же производится открытый монтаж, то необычная форма позволяет органично вписать их в интерьер.

Кроме того, трубы с приплюснутой формой обладают более низким сопротивлением движению воздуха, чем квадратные или прямоугольные. Благодаря этому требуется меньшая мощность вытяжного оборудования, да и энергозатраты существенно ниже. Эти качества создают повышенный спрос на подобную продукцию, так что ведущие производители пластиковых труб обязательно включают их в свой сортамент.

Активно применяются такие трубы и в жилом строительстве например. В дачных домах из них сооружают систему кондиционирования на гравитационных основах, а также осуществляют обогрев помещений. Для облегчения монтажа воздуховодов производители выпускают соответствующие трубам арматуры и фурнитуру. Если подобрать комплектующие правильно, можно создать целую сеть из нескольких воздуховодов.

Крепежные элементы для фиксации трубопровода на капитальных конструкциях также можно найти в продаже. Эти элементы позволяют существенно сэкономить место и сделать внешний вид вентиляции более презентабельным. Для герметизации стыков между отдельными трубами существуют специальные герметики, препятствующие утечкам воздуха из канала.

Довольно широко на рынке стройматериалов представлены вентиляционные трубы квадратного сечения, напоминающие аналоги из оцинковки.

Тем не менее, у них есть некоторые недостатки:

1. Работа воздуховода сопровождается дополнительным шумом при прохождении воздуха по трубам.

1. Прямые углы канала мешают свободной циркуляции воздуха, так что вентиляционный оборот сокращается.

Чтобы снизить уровень шума, в пластиковую трубу прямоугольного сечения можно установить шумоглушитель ГТП. Принцип его работы основан на поглощении шумов звукоизолирующей мембраной, расположенной между перфорированным внутренним и оцинкованным внешним кожухом прибора.

А вот для облегчения циркуляции воздуха в трубопроводе практичнее пользоваться изделиями с круглым сечением, хотя это актуально только для прямых отрезком воздуховода. Для монтажа подобных изделий обязательно должны применяться специальные комплектующие, обеспечивающие герметичность изгибов и поворотов.

Выбор и покупка

При создании вентиляции из пластиковых воздуховодов желательно приобретать их целым комплектом или же по частям, но от одного и того же производителя.

Таким образом все приобретенные короба и дополнительные элементы будут идеально подходить друг к другу по размерам и способу крепления.

Помимо этого, при покупке важно обращать свое внимание на следующие моменты:

• имеет ли товар сертификат;
• обладают ли короба для вытяжки и комплектующие заявленным параметрам;
• есть ли механические дефекты на каком-либо из изделий.

Стоит заметить, что еще в магазине можно протестировать, насколько надежными являются соединения, те или иные отдельные детали. Все соединения деталей должны держаться туго и не выскальзывать, но при этом стыковаться без лишних усилий.

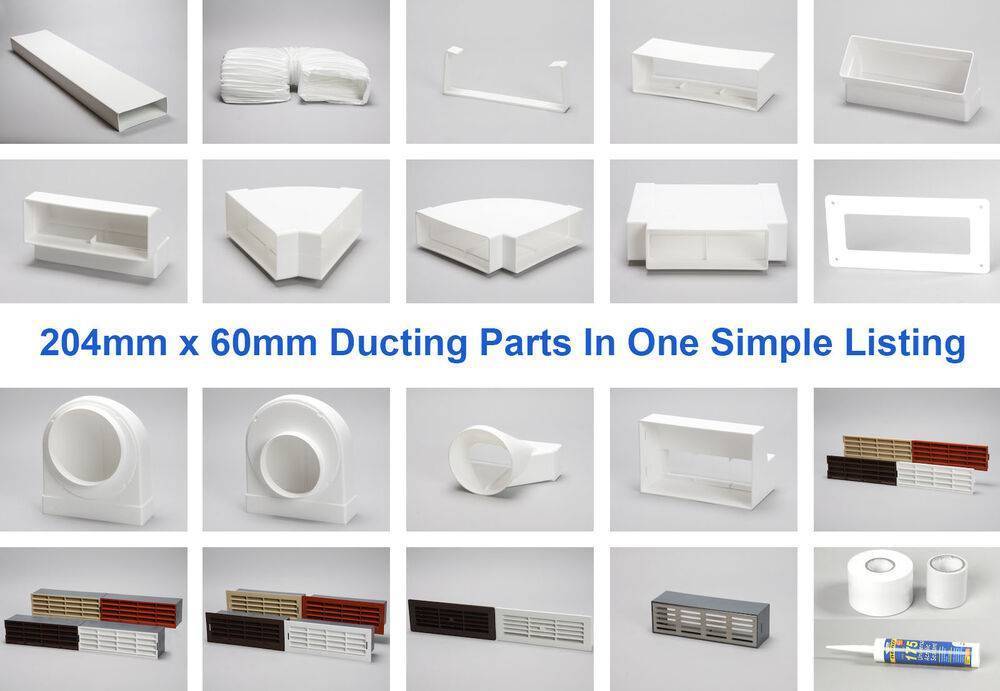

Пластиковые фасонные элементы для вытяжки

Устройство системы вентиляции следует начинать с составления чертежа с указанием типов и размеров деталей и точек крепления элементов к стене или потолку. В зависимости от дизайна помещения и расположения мебели вентиляционный короб может иметь различную конфигурацию. Это осуществляется при помощи специальных пластиковых фасонных элементов, которые соединяются с прямыми участками вентиляционного канала по системе «посадочный бортик – раструб».

Размещение приточно-вытяжной вентиляции

Сегодня можно купить вентиляционные короба круглого или прямоугольного сечения длиной от 0,35 до 2 м. Отрезать участок необходимой длины можно при помощи болгарки или ножовки. Если длина прямого участка превышает 2 м, его можно смонтировать, использовав несколько элементов стандартной длины, соединив их между собой с помощью специальных элементов для полимерных каналов.

Поворот воздуховода на 45º или 90º осуществляется при помощи колена. Если используется прямоугольный короб изменение направления можно выполнить как по горизонтали, так и по вертикали.

Полезный совет! Если воздуховод необходимо повернуть на величину не кратную углу 45º, следует использовать разноугольное колено, в котором одна из сторон, в зависимости от необходимо угла, отрезается.

Если необходимо изменить форму короба с прямоугольной на круглую, применяются специальные переходники. Изделия могут иметь прямую или угловую форму.

Универсальный угловой соединитель для плоских каналов

Производители выпускают такие разновидности переходов:

• от диаметра сечения 100 мм к размеру прямоугольного короба 110х55 мм;
• от диаметра сечения 100 мм к размеру прямоугольного короба 120х60 мм;
• от диаметра сечения 125 мм к размеру прямоугольного короба 204х60 мм.

Для осуществления перехода к пластиковому коробу другого размера следует использовать редукторы. Для полимерных изделий круглого сечения любого типоразмера используется специальный универсальный переходник.

Для сложных конструкций, где происходит соединение нескольких вытяжек, используется тройник, который может быть круглой, прямоугольной или комбинированной формы. Чтобы предотвратить образование обратной тяги в период остановки вытяжки, используется обратный клапан. Он может быть встроен в соединительный элемент пластикового канала или его функцию выполняют жалюзи решетки вентиляции.

Соединение элементов пластиковых воздуховодов вентиляции

Сечение пластиковых воздуховодов и их размеры

Пластиковые короба для вентиляции делают:

• Круглого сечения.
• Прямоугольного сечения (прямоугольники и квадраты).

Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.

Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.

Полужесткие гофрированные воздуховоды

Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.

Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.

Сечение круглых пластиковых воздуховодов

Самые распространенные круглые пластиковые воздуховоды:

• 100 мм;
• 125 мм;
• 150 мм;
• 200 мм.

  И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров

Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.

Сечение прямоугольных вентиляционных труб

Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:

• высота — 55 мм, 60 мм;
• ширина — 110 мм, 122 мм, 204 мм;
• длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
• толщина стенки — 2-8 мм.

  Пример габаритов пластиковых прямоугольных труб для вентиляции

Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.

Что лучше: круглый или прямоугольный воздуховод?

Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.

В таком варианте даже проложенный «по верху» вентканал почти незаметен

Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.
