Особенности работы прецизионных кондиционеров разных видов

Виды кондиционеров: моноблочные, сплит-системы и мульти-сплит системы

По конструктивному исполнению все кондиционеры делятся на два вида: «моноблочные», состоящие из одного блока и «сплит-системы» (от английского слова «split» — «разделять»), состоящие из нескольких блоков. Если сплит система состоит из трех или более блоков, то она называется «мульти сплит-система»:

• Моноблочные кондиционеры состоящие из одного блока (оконные, мобильные и крышные кондиционеры). В таких кондиционерах все элементы размещаются в едином корпусе, что позволяет упростить конструкцию кондиционера и снизить его стоимость.

• Сплит-системы — состоящие из двух блоков (настенные, канальные, кассетные и другие типы кондиционеров). Кондиционер типа сплит-система разделен на два блока — наружный и внутренний, которые соединены между собой электрическим кабелем и медными трубами, по которым циркулирует фреон. Благодаря такой конструкции наиболее шумная и громоздкая часть кондиционера, содержащая компрессор, вынесена наружу. Внутренний блок можно разместить практически в любом удобном месте квартиры или офиса.

  Все современные сплит-системы снабжены пультом дистанционного управления с жидкокристаллическим дисплеем. С его помощью можно задавать желаемую температуру с точностью до 1 градуса, устанавливать таймер для автоматического включения и выключения кондиционера в заданное время, регулировать направление воздушного потока и многое другое.

  Еще одним преимуществом сплит-систем является большой выбор различных типов внутренних блоков. Среди них выделяют следующие модификации: настенный, канальный, потолочный, колонный и кассетный кондиционер. При этом бытовые сплит-системы бывают только настенного типа, все остальные кондиционеры — полупромышленные. Заметим, что применительно к сплит системам названия «кондиционер» и «сплит система» являются синонимами, то есть можно говорить «канальный кондиционер», или «канальная сплит-система», или «кондиционер канального типа».

• Мульти сплит системы являются разновидностью сплит систем. Их отличие в том, что к одному внешнему блоку подключается не один, а несколько внутренних блоков  обычно от 2 до 4–5 штук (каждый внутренний блок управляется индивидуальным
  пультом управления). При этом внутренние блоки могут быть не только разной мощности (обычно от 2 до 5 кВт), но и разных типов. Такое конструктивное решение позволяет экономить место на наружной стене здания и не так сильно портить внешний вид наружными блоками. При этом, вопреки распространенному мнению, замена нескольких сплит систем на одну мульти сплит систему не приводит к выигрышу в цене, поскольку стоимость оборудования примерно такая же, а трудоемкость и стоимость монтажа в 1,5  2 раза выше из-за более длинных коммуникаций. Кроме этого, при выходе из строя внешнего блока мульти сплит-системы перестают работать все внутренние блоки. Поэтому мульти сплит системы обычно используют только при невозможности размещения нескольких внешних блоков на наружной стене здания.

  Мульти сплит системы принято делить на «фиксированные» и «наборные». «Фиксированные» мульти сплит-системы продаются готовыми комплектами, в которые помимо одного наружного блока входит определенное количество внутренних. Изменять количество или типы внутренних блоков нельзя. Такие системы относятся к бытовому оборудованию и обычно имеют 2 или 3 внутренних блока. В «наборных» мульти-сплит системах к одному внешнему блоку из широкого модельного ряда подбирается несколько внутренних, обычно до 4–5 штук. При этом ограничено только максимальное количество блоков и их суммарная мощность. Внутренние блоки могут быть разных типов. Такие мульти сплит-системы относятся к полупромышленному оборудованию. Если же количество внутренних блоков превышает 5–6 штук, то это уже промышленная мультизональная система.

Принципы функционирования прецизионных кондиционеров

Претензионные кондиционеры – промышленные климатические установки, которые способны с высокой точностью поддерживать установленные оператором значения температуры воздуха, уровня влажности и подвижность воздушных масс. Их основное применения — обеспечение необходимых условий для работы сложного технологического оборудования, которое чувствительно к окружающей среде. Наиболее часто они используются в телекоммуникационном секторе (крупные дата-центры, ЦОД, АТС), в больших по площади серверных комнатах, для лабораторий и т.д.

По сравнению с обычными кондиционерами, прецизионные установки обладают большим ресурсом и могут работать в любое время года, всю неделю и все сутки напролет. Режим эксплуатации предусматривает использование кондиционера по системе 24x7X365. Такая безостановочная работа и электронная автоматизированная система управления позволяют контролировать температур с точностью до 1 C, а влажность до 2%.

Более простые модели прецизионных кондиционеров рассчитаны работать только в режиме охлаждения воздуха, тогда как более технологичные могут уже позаботиться и об обогреве, и об осушении воздуха

При выборе прецизионного кондиционера важно обратить внимание на то, какой ресурс прочности изначально закладывает производитель в свои устройства. Не менее важна способность управлять температурой и уровнем относительной влажности обрабатываемого воздуха, а также электропотребление прецизионной установки

Для обеспечения надежности и отказоустойчивости системы прецизионного кондиционирования необходимо производить ее резервирование, т.е

Для обеспечения надежности и отказоустойчивости системы прецизионного кондиционирования необходимо производить ее резервирование, т.е

нужен дополнительный резервный кондиционер или дублирование всей прецизионной установки. Подобные меры гарантируют сохранность оборудования, в случае частичного или полного выхода из строя основной системы кондиционировании. Можно выделить несколько вариантов резервирования:

Для обеспечения надежности и отказоустойчивости системы прецизионного кондиционирования необходимо производить ее резервирование, т.е. нужен дополнительный резервный кондиционер или дублирование всей прецизионной установки. Подобные меры гарантируют сохранность оборудования, в случае частичного или полного выхода из строя основной системы кондиционировании. Можно выделить несколько вариантов резервирования:

1. Однократное резервирование мощности. Общая мощность прецизионной системы кондиционирования вдвое превышает тепловую нагрузку помещения.
2. Установка отдельного резервного кондиционера. В дополнение к нескольким основным прецизионным кондиционерам устанавливается один резервный.
3. Резервирование мощности и установка резервного кондиционера. Это комбинация двух предыдущих вариантов резервирования. Среди всех, эта система – самая надежная и безопасная.

Для решения задачи резервирования не важную роль играют: наличие нескольких циркулярных насосов (среди них должны быть резервные), запасные каналы подачи электропитания от аварийных источников (аварийные генераторы или ИБП).

Прецизионные кондиционеры представляют собой моноблочные установки, которые по типу установки прецизионные кондиционеры можно разделить:

• С наружной установкой. Кондиционер вынесен за пределы кондиционированного помещения, устанавливается на улице или монтируется к наружной стене здания. Подача обработанного кондиционером воздуха передается через подсоединенные к системе вентиляции воздуховоды, для чего в стене делает технологическое отверстие. Забор рециркуляционного воздуха из помещения проводится через отводящие воздухозаборники.
• С внутренней установкой. Кондиционер располагается внутри здания. Существенное отличие заключается в необходимости охлаждения конденсатора. Для этих целей может использоваться поступающий через второе технологическое отверстие холодный уличный воздух, это так называемое естественное охлаждение подмесом. В зависимости от типа комплектации возможны другие решения охлаждения конденсатора.

Если говорить о комплектации, то прецизионные кондиционеры могут работать как с двумя теплообменниками, так и двумя холодоносителями. Это решение повышает отказоустойчивость системы кондиционирования и делает прецизионные кондиционеры более надежными.

Область применения

Промышленные кондиционеры подбираются согласно техническим параметрам и конструктивному исполнению под конкретные условия использования. Самым мощным в общей линейке изделий считается шкафное оборудование. Такие агрегаты способны выдавать до 100кВт холода (тепла). Сегодня климатическая техника с высоким рабочим ресурсом применяется в следующих сферах промышленности:

1. В качестве инфраструктуры центров обработки данных. Это кондиционеры для серверной комнаты, аппаратных помещений и крупных дата-центров. Применение климатической техники встречается при оснащении мест размещения суперкомпьютеров и майнинг-фермах.
2. В медицинских центрах. Оборудование для поддержания нормативных влажности и температуры используется в ожоговых и диагностических отделениях. Известно применение промышленных сплит систем в фармацевтических лабораториях.
3. Отказоустойчивые кондиционеры находят широкое применение в области производства высокоточных техники и приборов. К этой категории относятся космонавтика и авиастроение, конвейерные линии по выпуску компонентов микроэлектроники.
4. Общественные места и хранилища. Сюда относятся выставки, фонды и архивы предметов искусства, музеи.

Установка промышленных кондиционеров необходима в производственных условиях, связанных с необходимостью активного отвод тепла. При этом эффективность работы техники во многом зависит от способа монтажа и дополнительного оснащения.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Прецизионные (точные) кондиционеры – особенности и предназначение

Они появились как разновидность шкафных, которые принадлежат к группе т.н. «тяжеловесов» в кондиционировании и вентиляции. К ним относятся промышленные кондиционеры, их применяют в помещениях, где требуется наиболее точное поддержание температуры, влажности и т.п.

Прецизионные кондиционеры в компьютерном дата-центре

Чаще всего точные кондиционеры используются в компьютерных и выставочных залах, музеях. Серверные кондиционеры — в лабораториях, больницах и поликлиниках, на телефонных станциях и прочих помещениях с аппаратурой, которая требует особенно наиболее точных данных микроклимата.

Само название «прецизионные» говорит о том, что они могут регулировать и удерживать в установленных пределах точные показатели окружающей обстановки в помещении. В частности, прецизионность поддержания конкретной температуры воздуха у точных кондиционеров – плюс-минус 1◦С. Именно этой особенностью такие оборудования отличаются от обычных кондиционеров бытового предназначения.

Монтаж прецизионных кондиционеров − по силам только профессионалам

Если выполнить установку прецизионных кондиционеров в помещении со встроенным регулятором влажности воздуха, то, помимо поддержания заданной температуры, подобное устройство будет удерживать на необходимом уровне установленную влажность, что особенно важно, к примеру, в музеях − для выставочных экспонатов. Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров

К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине

Как правило, точные кондиционеры изготавливаются под заказ, и не производятся в массовом порядке. Поскольку для каждого случая необходимо учитываются все показатели конкретного микроклимата в помещения — точных данных влажности, температуры и прочих параметров. К примеру, может понадобится подключение прецизионного прибора к т.н «чиллеру», т.е. к наружней охлаждающей машине.

Схема прецизионного кондиционера с воздушным конденсатором

Есть прецизионные кондиционеры с нижней и верхней подачей воздуха. Конструкция первого типа предполагает забор воздуха через лицевую панель кондиционера. А также через воздуховоды либо особые отверстия в подвесном потолке. Сквозь решетки пола выходит охлажденный воздух.

Прецизионный кондиционер − нижняя подача воздуха

А конструкция второго типа забирает воздух при помощи нижней, передней или задней панели. Охлажденный воздух выходит через потолок со специальными отверстиями либо систему воздуховодов.

Прецизионный кондиционер − верхняя подача воздуха

Точные кондиционеры также различаются по типу охлаждения. Существуют оборудования с водяным и воздушным охлаждением.

Чаще всего можно увидеть такое климатическое оборудование с выносным воздушным конденсатором. Другими словами, этот кондиционер может быть и из двух блоков. Главный блок состоит из компрессора, испарителя, вентилятора, увлажнителя и автоматики. А малый блок содержит конденсатор и вентилятор. Такая климатическая техника более широко распространена благодаря большому диапазону по мощности и довольно нетрудного монтажа прецизионных кондиционеров.

Состав точного прибора первого типа

В свою очередь, точные устройства с водяным конденсатором по сути являются моноблоком, обладают более простой конструкцией и немного дешевле кондиционеров с выносным воздушным охлаждением. Есть один недостаток − эксплуатация прецизионных кондиционеров такого типа требует наличие источника проточной воды, а это не всегда доступно в тех или иных условиях.

Схема прецизионного кондиционера с водяным конденсатором

История

Автомобильная система кондиционирования воздуха – специальная установка, помещаемая в автомобиль для нормализации микроклимата. Устройство призвано снижать температуру воздуха, делая её комфортной для водителя и пассажиров. Отдельные новые модели помогают очищать состав от запахов и влаги. В современных авто эта система является составным компонентом цепочки отопления и вентиляции, но для комфорта пользования их делают независимыми.

По внешнему виду старые установки радикально отличаются от новых. Кондиционер тех времён с трудом помещался в багажник среднего размера из-за собственной громоздкости. Ещё один недостаток – незначительная эффективность и отсутствие минимальной системы управления, не было даже термостата. Безусловно, высокая цена в комплексе с небольшой работоспособностью не позволили установке выйти на мировые продажи.

Популярность функция обрела после 1941 года. В это время оснащение ввели в список опционного. Уже в 1952—1954 устройство работало в большинстве автомобилей американского производства. В США использовали крайслеровский кондиционер AirTemp. Он состоял из основного блока, помещённого в багажное отделение, но был компактнее. Управление отличалось простотой, работа обеспечивалась трёхпозиционным переключателем. Эффективность – повышенная, за несколько минут система охлаждала салон от 50 до 30 градусов. Ещё одно преимущество – бесшумная работа. Техника стала «умнее», усовершенствовали систему управления охлаждённым потоком в режиме рециркуляции. Воздух извне проходил сквозь решётки, расположенные на крыльях авто, что позволяло предотвратить его застой.

Как выглядит первая модель кондиционера

Кондиционер существенно отличался от привычного современного, но его популярность в то время стала причиной роста цен. Авто, оснащённые системой охлаждения, стоили гораздо дороже, несмотря на все её несовершенства. Недостаточная эффективность не связана с самим оборудованием, причина неполадок заключалась в недостаточной мощности старых двигателей. Нормальное кондиционирование срабатывало только при движении на трассе.

Этапом революции был признан 1954 год. Тогда в машины была внедрена полноценная встроенная система вентиляции и отопления. Все её элементы уменьшились в размерах и не отнимали свободное пространство в багажнике, размещались под капотом. Они активно устанавливались на авто марки «Форд» высокого и среднего ценового сегмента. К началу 60-х кондиционеры были в 20% машин Америки, но массовое распространение произошло лишь в 70 годах. Тогда их внедряли более чем в 50% авто с датой выпуска от 1959 года.

Автомобильный кондиционер Ford 1950-х гг.

До стран Европы прогресс не дошёл вплоть до 80-х годов. Отечественный автопром заинтересовался охладительными системами и внедрил их в своё детище позднее. Первой машиной с кондиционером стал ЗИЛ-111. Доныне принципиальных отличий в устройстве и функциональных возможностей нет. Основное отличие в использовании компьютерного контроля и особых систем управления. Устройства стали долговечными, работоспособными и эффективными. Ещё одно преимущество – высокая безопасность, допустимо использовать всяческие фильтры, очищающие воздушные массы от пыли и бактерий.

Как проверяется работоспособность кондиционерной системы?

Эффективность работы оборудования проверяется после установки устройства или после ремонтных работ. Также, следует проверить оборудование перед запуском во время нового сезона.

Проверяем внешнюю часть системы. Во время установки внешней части оборудования должен использоваться уровень

Так как важно, чтобы устройство висело ровно и надежно держалось на стене. Между сиеной и устройством необходимо соблюдать некоторое расстояние (не менее 10 см)

Крепление оборудования лучше осуществлять на кронштейны или анкерные болты. Необходимо отследить, чтобы сверху устройство было чем-нибудь закрыто, например навесом от кровли здания;
Для обработки медных трубок необходимо использовать специальный инструмент – труборез и вальцеватель;
Необходимо следить за работой внутреннего и внешнего блоков. Производить регулярную чистку фильтров и в целом всей системы;
При установке оборудования нужно соблюдать расстояние между мебелью и устройством, чтобы поток воздуха равномерно распределялся по всему помещению
Оно должно составлять не менее 3 метров;
Следует обратить внимание на расположение дренажной системы. Она должна быть установлена с небольшим наклоном, чтобы вода поступала на улицу, а не оставалась в трубах и не капала в помещении;
Перепад расстояния между блоками не должен превышать 20 метров.

В статье раскрыты основные аспекты вопроса как работает кондиционер в квартире и как его обслуживать. Чистку системы устройства можно проводить самостоятельно, в этом нет ничего сложного и, помимо того, можно сэкономить на вызове специалистов. Правильный уход за оборудованием позволит подлить срок его службы и увеличит эффективность его работы. Главное, следует правильно установить кондиционер и не заболеть от неправильно направленного потока воздуха. Как известно, от кондиционера очень легко простудиться и заболеть.

Применение прецизионных систем кондиционирования

Прецизионные кондиционеры обеспечивают условия безаварийной и безотказной работы оборудования, эксплуатируемого по таким направлениям как:

• Фиксированные телефонные линии
  • АТС различного типа
  • технологические помещения
• Системы мобильной связи
  • коммутаторы, телекоммуникационные узлы и шлюзы
  • выносные и базовые телефонные станции, размещаемые как в самих зданиях, так и в отдельно стоящих контейнерах
  • биллинговые системы и центры
• Служебные помещения центров IT-технологий
  • аппаратные
  • серверные
  • помещения с большим количеством компьютеров и прочей электроники
  • системы хранения данных в электронном виде (Data Center)
• Медицинские учреждения
  • залы диагностики
  • лабораторные и исследовательские помещения
• Промышленность
  • космическое производство
  • микроэлектроника
  • фармацевтика

Данный тип кондиционеров можно отрегулировать и эксплуатировать в режиме фреонового, водяного либо смешанного типа охлаждения. По принципу охлаждения различают одно- и двухконтурные кондиционеры прецизионного типа.

Одноконтурные кондиционеры производят охлаждение воздуха за счет использования фреона или воды – это фреоновые либо водяные системы соответственно.

В двухконтурных системах кондиционирования задействован и водяной и фреоновый контур. В данном случае посредством передачи избыточного тепла от фреонового контура водяному происходит последовательное охлаждение и вывод избытка тепла наружу через устройство теплообменника. Правда, обслуживание кондиционеров данного типа более трудоемко, нежели одноконтурных систем.

Сервисное обслуживание прецизионного кондиционера с выносным конденсатором 31.0 – 60.0 кВт.

• Осмотр оборудования на предмет механических повреждений, устранение мелких неисправностей
• Считывание ошибок с памяти контроллера. Анализ.
• Замена фильтрующего элемента G4 воздушных фильтров. Обнуление счетчиков наработки часов воздушных фильтров.
• Осмотр холодильного контура на отсутствие масляных подтёков. Протяжка резьбовых соединений.
• Ревизия дренажной системы
• Проверка кондиционера и выносного конденсатора на отсутствие посторонних шумов и вибраций
• Проверка работы холодильного контура с замером давлений и температур. При необходимости дозаправка
• Регулировка ТРВ, обеспечение требуемого перегрева
• Проверка работы “зимнего комплекта”, регулировка клапана ORD
• Проверка работы вариатора скорости вращения вентиляторов, регулировка
• Проверка работы электродвигателей вентиляторов, отсутствие биения, заедания, повышенного шума, потребляемой силы тока
• Контроль состояния электрических цепей, проверка соединений, при необходимости зачистка и протяжка
• Проверка состояния поверхности испарителя, при необходимости сухая чистка и правка оребрения
• Сухая чистка выносного конденсатора
• Проверка состояния компрессора под нагрузкой (наличие посторонних шумов, вибраций, температура.)
• Проверка работы защиты, запорной и регулирующей аппаратуры.
• Проверка уровня масла в компрессоре
• Тестирование работы системы в целом, во всех режимах
• Показать весь перечень

Виды прецизионных кондиционеров

Прецизионные кондиционеры подразделяются на моноблоки для наружного и внутреннего использования, шкафные кондиционеры и сплит-системы потолочного типа.

Шкафные кондиционеры предпочтительны для использования в больших серверных помещениях. Мощность установок подобного типа – до 100 кВт позволяет своевременно выводить избыточное тепло из помещения, не перегружая рабочие системы и оборудование.

Моноблочные кондиционеры мощностью не более 14 кВт устанавливаются, как правило, в не больших по площади серверных помещениях и телекоммуникационных станциях. Отличаясь миниатюрными размерами, моноблоки отлично вписываются в интерьер помещений, не перегружая его, а имеющейся мощности вполне достаточно для создания оптимальной атмосферы для работы большого количества оборудования одновременно.

Потолочные прецизионные кондиционеры признаны лучшими установками в плане компактности моделей и эффективности воздухораспределения. Кондиционеры данного типа различаются по уровню мощности, функциональным характеристикам и дополнительным возможностям. Если на моноблочные и шкафные модели диапазон цен не велик, то в случае со сплит-системами разброс цен огромен, а их подбор должен производиться квалифицированными мастерами.

Правила установки канальных кондиционеров

Существуют условные этапы монтажа:

• Установка внешнего блока. Для этого используют специальную подставку-карман или крепления.
• Подключение питания, прокладка фреонной трассы. Если воздуховодная система еще не установлена, сначала делают ее.
• Гидро-, теплоизоляция трассы. Она позволяет продлить прибору жизнь, защищает его от внешних воздействий.
• Установка блока в помещении. Его монтируют в фальшпотолке — это сложнее, чем с обычными сплит-системами вроде CH-S12FTXE-NG, зато заметны лишь выбранные пользователем вентиляционные решетки или диффузоры: целостность интерьера практически не нарушается. К тому же, один такой кондиционер может обслуживать несколько помещений.

Пригодится: Функции и режимы работы кондиционера – обзор 7 основных и 4 дополнительных опций климатической техники

Виды оборудования

Прецизионный кондиционер представляет собой точную климатическую машину и подразделяется на несколько разновидностей, выделяемых по способу монтажа конструкции.

1. Моноблочный.
2. Шкафной.
3. Потолочный.

По типу охладительной системы прецизионные кондиционеры делят на воздушные, водяные, смешанные. Исходя из количества контуров, оборудование делят на одноконтурное и двухконтурное. В зависимости от модификаций режимной работы конструкций, выделяют:

• снижение температуры + охлаждение;
• снижение температуры + увлажнение;
• снижение температуры + обогрев;
• снижение температуры + обогрев + увлажнение.

Одноблочные представители прецизионных кондиционеров отлично подойдут для регулировки необходимых климатических условий в малогабаритных помещениях. Конструкция включает в себя теплообменники, конденсаторы, атмометр, воздухофильтр, компрессор. По мощности одноблочный прецизионный кондиционер редко тянет больше 20 кВт. В таких конструкциях обычно есть функция смены направления воздушного потока.

В малогабаритных помещениях можно регулировать микроклимат при помощи потолочных систем. Мощность их может составлять от 3 до 20 кВт. Их главным преимуществом являются компактные размеры и низкий уровень шума. Обычно управляют ими посредством диспетчерских центров.

Для регуляции теплообмена в габаритных залах используются конструкции шкафного типа. Мощность их составляет 100 кВт. Оборудование является одномодульным или двухмодульным сооружением. Во внутренней части находятся все компоненты охлаждающего воздушные массы контура, электрозапчасти и автоматизированные элементы. Внешний модуль может являться выносным теплообменником или чиллером (устройство для охлаждения жидкостей). Такие агрегаты работают с очень высокой точностью, создают минимум шума.

Принцип работы

Схема работы прецизионных кондиционеров зависят в большей степени от типа охладительной системы и числа контуров. Структура, работающая только на снижение температуры воздуха, функционирует по типу обычной схемы с охлаждающей цикличностью. Она имеет сходство с рабочим процессом стандартной сплит-системы, характерной для всех кондиционеров. Находясь под давлением воздуха, фреон начинает сжиматься, продвигается в воздухоконденсатор, где преобразуется в жидкость. Затем он просачивается сквозь вентиль, осуществляющий терморегуляцию, где его температура снижается. Из ТРВ фреон поступает в атмометр, уже в своем первоначальном газообразном виде, а после возвращается вновь в воздушный компрессор.

Схема работы прецизионного кондиционера с мобильным воздухоконденсатором схожа с функционированием приспособления с драй-кулером. Отличие лишь в схеме сброса тепла. Нагретый воздух выходит не сквозь кулер, а попадает в воду. Фреоново-водяной атмометр вмонтирован в тепловой модуль. Далее к нему подсоединяется трубка водного насоса.

Прецизионные кондиционеры на двойном контуре работают по другой схеме. Воздушные потоки от сервера просачиваются в атмометр во внутреннем модуле, где охлаждаются. Из него воздушные потоки выталкиваются в помещение. Так происходит кондиционирование. Теплые потоки затягиваются в воздухоконденсатор, встраиваемый во внутренний модуль, который охлаждается жидкостью. Уже отсюда тепло выводится в атмосферу посредством драйкулера.

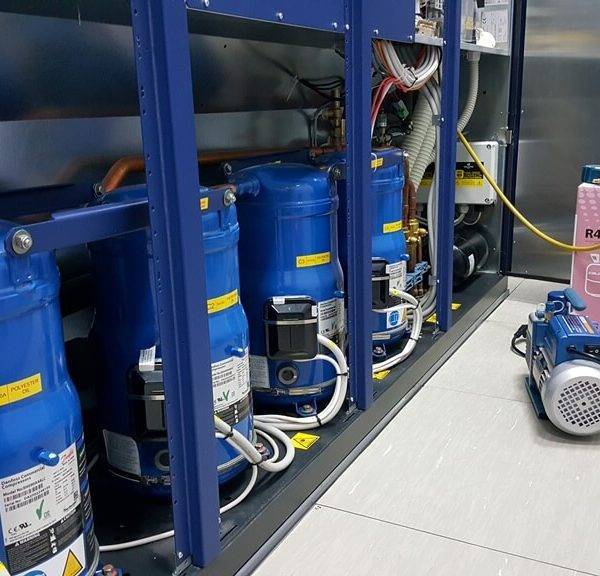

Устройство прецизионного кондиционера
