Принцип работы кондиционеров прецизионного типа, схема

Виды

Прецизионные системы кондиционирования воздуха условно подразделяются на несколько категорий, в зависимости от:

Числа схем работы прецизионного кондиционирования.

а) Одноконтурные;

б) Двухконтурные.

Исполнения.

а) На потолках (с мощностью 4-15 кВт) размещаются в помещениях с маленькой площадью;

б) Шкафной. Применяется в больших помещениях (с мощностью до 100кВт). Наружный модуль в виде отдельного конденсатора;

в) Прецизионный кондиционер – моноблок (с мощностью около 20 кВт). В нем два испарителя и компрессор находятся в одном корпусе.

Охлаждения теплообменника.

а) Воздушное. Работает по принципу сплит-системы, состоящей из двух блоков: наружного устройства (компрессора с конденсатором в одном корпусе) и внутреннего испарителя;

б) Водяное. Сочетание модуля с холодильной установкой (чиллером), когда понижение температуры происходит из-за жидкостного охладителя;

в) Комбинированное.

К тому же, в зависимости от вида области выдерживания температурного диапазона и количества контуров в исходном состоянии, климатические системы отличаются по функционированию.

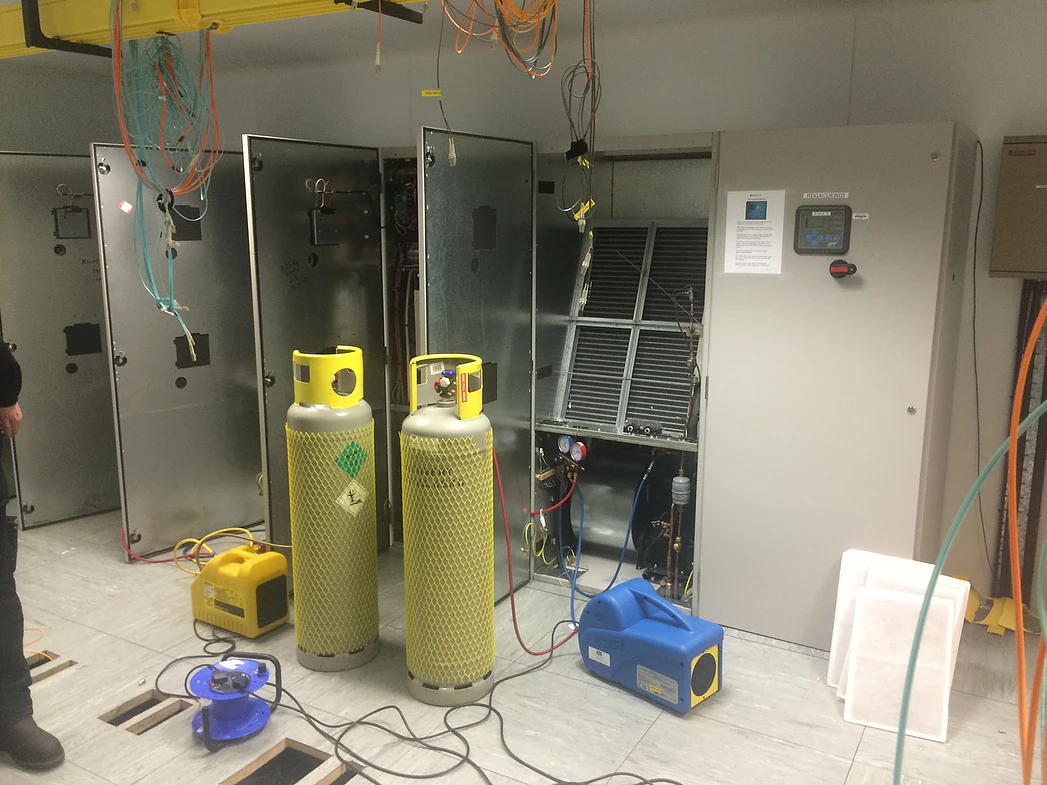

Прецизионные кондиционеры шкафного типа

Виды претензионных систем

Существует несколько видов устройств, которые объединяются под общим названием кондиционеры прецизионного типа. Их можно разделить на несколько подгрупп по определенным критериям.

Различные по конструкции. Современный производитель предлагает следующие виды: моноблочные, потолочные и конструкции шкафного типа. По способу охлаждения потоков воздуха можно выделить следующие варианты: воздушные, водяные и смешанные. По количеству контуров встречаются одноконтурные и двухконтурные устройства прецизионного типа. По функциональности различают конструкции с несколькими типами: охлаждение, охлаждение и увлажнение, охлаждение и обогрев, охлаждение + обогрев + увлажнение.

Для небольших и средних комнат следует останавливать свой выбор на моноблочных устройствах. А вот для крупных производственных помещений лучше всего использовать кондиционеры шкафного типа. Потолочные системы также чаще всего используются в небольших по квадратам помещениях, где установка другого вида кондиционеров затруднительна.

Принципы работы

Кондиционеры прецизионного типа поглощают прохладный воздух снаружи, затем он обрабатывается в приточной среде, после чего выходит в помещение с заданной температурой, влажностью и скоростью движения воздуха.

В результате такие прецизионные кондиционеры являются своеобразным гибридом атмосферной установки и вентиляционной системы комнаты. В зависимости от вида охлаждения и числа контуров выделяют несколько принципов работы прецизионных установок.

Устройства с воздушным блоком охлаждением обозначены более традиционной схемой охлаждающего цикла, аналогичного с работой сплит-системы. Фреон под напором уменьшается в компрессоре и переходит в конденсатор уже в жидком состоянии.

Затем он двигается через терморегулирующий вентиль в испаритель, где снова переходит в газообразное состояние и попадает опять в компрессор. В связи с этим воздух охлаждается при движении через испаритель и выходит наружу.


Прецизионный кондиционер с выносным воздушным конденсатором

Этот вид работы установок почти не отличается от функционирования изделия с кулером. Только лишь охлаждение устройства получается не воздушное, а водяное.

Во внутреннем блоке размещается теплообменник, к которому снаружи для охлаждения подключен драйкулер с водяной помпой. Через испаритель передается теплый воздух и затем совершается сброс наружу благодаря встроенному вентилятору.

Если устройство с водяным охлаждением, то кондиционер, как правило, сочетается с чиллером (охлаждающей установкой)

Особенности прецизионных кондиционеров

Прецизионный кондиционер или автономный кондиционер шкафного типа – это устройство, использование которого позволяет поддерживать в помещении ряд параметров: температуру, относительную влажность и подвижность воздуха в узком диапазоне.

А именно:

  • диапазон допустимой вариабельности температуры: ±1 °С. А отдельные модели прецизионных кондиционеров позволяют еще больше сузить вариабельность значения, до ± 0,5 °С);
  • диапазон вариабельности величины значения влажности + 5%;
  • допустима работа прецизионного кондиционера при температуре окружающей среды в диапазоне от +50 °С до -60 °С.

При этом выделяемый теплоприток превышает значения, свойственные для основного помещения, в 5÷10 раз. Соответственно, создается очень высокая нагрузка на кондиционеры.

Но все равно, диапазон значений выдерживается. Ведь помимо того, что этот вид систем климатического контроля отличается повышенной точностью, к технике предъявляется еще и ряд требований относительно надежности.

Даже минута без кондиционирования может стать причиной катастрофических последствий. А, значит, и материальных убытков.

Прецизионные кондиционеры обеспечивают стабильную влажность и температуру (причем в узком диапазоне), несмотря на постоянное выделение большого количество тепла круглосуточно работающими устройствами

Да, есть еще одно требование, о котором нельзя не упомянуть – прецизионные кондиционеры должны иметь возможность оперативного запуска резервного блока при поломке основного.

То есть, даже в случае возникновения форс-мажорной ситуации, обеспечение постоянства режима температуры и влажности будет обеспечено. Да и проект кондиционирования серверной обычно составляют с учетом дополнительных мощностей.

Особенности прецизионных кондиционеров

Прецизионный кондиционер или автономный кондиционер шкафного типа – это устройство, использование которого позволяет поддерживать в помещении ряд параметров: температуру, относительную влажность и подвижность воздуха в узком диапазоне.

А именно:

  • диапазон допустимой вариабельности температуры: ±1 °С. А отдельные модели прецизионных кондиционеров позволяют еще больше сузить вариабельность значения, до ± 0,5 °С);
  • диапазон вариабельности величины значения влажности + 5%;
  • допустима работа прецизионного кондиционера при температуре окружающей среды в диапазоне от +50 °С до -60 °С.

При этом выделяемый теплоприток превышает значения, свойственные для основного помещения, в 5÷10 раз. Соответственно, создается очень высокая нагрузка на кондиционеры.

Но все равно, диапазон значений выдерживается. Ведь помимо того, что этот вид систем климатического контроля отличается повышенной точностью, к технике предъявляется еще и ряд требований относительно надежности.

Даже минута без кондиционирования может стать причиной катастрофических последствий. А, значит, и материальных убытков.

Прецизионные кондиционеры обеспечивают стабильную влажность и температуру (причем в узком диапазоне), несмотря на постоянное выделение большого количество тепла круглосуточно работающими устройствами

Да, есть еще одно требование, о котором нельзя не упомянуть – прецизионные кондиционеры должны иметь возможность оперативного запуска резервного блока при поломке основного.

То есть, даже в случае возникновения форс-мажорной ситуации, обеспечение постоянства режима температуры и влажности будет обеспечено. Да и проект кондиционирования серверной обычно составляют с учетом дополнительных мощностей.

Прецизионные кондиционеры Liebert Hiross (Emerson)

Компания Liebert Hiross принадлежит подразделению Emerson Network Power корпорации Emerson. Прецизионные кондиционеры Liebert Hiross обеспечивают точный микроклимат в помещении. Продукция компании Emerson Network Power имеет высокую репутацию во всем мире. Все оборудование соответствует Европейскому стандарту ISO 9001. Оборудование имеет соответствующие сертификаты на использование на территории РФ и стран СНГ.

Ассортимент оборудования компании Emerson Network Power, производимое на заводах Liebert Hiross (Либерт Хайросс, Италия), признанной продуктовой марки Liebert, включает широкий набор конфигурируемых решений любой сложности.

Прецизионные кондиционеры – это особый вид сплит систем, с помощью которых можно добиться точных параметров микроклимата в обслуживаемом помещении. Собственно это понятно даже из названия: ведь английское слово «precision» в одном из вариантов перевода на русский означает «точный».

При этом к регулируемым параметрам относится не только температура, но и уровень влажности воздуха и даже интенсивность воздухообмена в помещении.

Типы прецизионных кондиционеров

Прецизионные охладители воздуха разделяют на два типа по конструкции:

  1. Одноконтурные. Мощность у таких установок невелика, но и стоимость обычно вполне доступная.
  2. Двухконтурные. Кондиционеры рассчитаны на обслуживание больших помещений. Использовать второй контур можно также в качестве резервного на случай поломки.

Классифицировать прецизионные установки принято также по исполнению. Кондиционеры бывают:

  1. Моноблочными. Устройства обладают небольшой мощностью, предназначены для тесных помещений.
  2. Потолочными. В соответствии с названием такие установки монтируют под потолок. Забор теплого воздуха происходит в верхней части кондиционера, а холодный поток выходит снизу.
  3. Шкафные. Самыми популярными являются кондиционеры в виде больших шкафов, включающие в себя 1-3 отдельных установки. Требуют много места, но демонстрируют самую высокую мощность.

Еще одна классификация разделяет прецизионные кондиционеры по типу используемого охладителя. Агрегаты бывают:

  1. Фреоновыми. Модели могут комплектоваться наружным воздушным или встроенным жидкостным конденсатором, а также сухой градирней.
  2. Жидкостными. Такие установки применяются в качестве доводчиков в чиллерных системах охлаждения, отличаются высокой эффективностью, но по стоимости обходятся на 30-40% дороже фреоновых.

Разделять прецизионные кондиционеры принято по принципу подачи воздуха в помещение. Модели могут поддерживать:

  • верхний выдув;
  • нижний выдув;
  • подачу воздуха через воздуховоды.

При монтаже охладительной системы нужно учитывать площадь и особенности помещения. Прецизионный кондиционер должен качественно справляться со своими задачами и поддерживать заданную температуру на одном и том же уровне во всей комнате.

Примеры выполненных работ

Выполнены работы по охлаждение серверной при помощи прецизионного кондиционера шкафного типа (Кондиционер итальянской марки Royal Clima) . Забор теплого воздуха осуществляется в верхней части кондиционера, выдача через фальшпол, решетки подачи холодного воздуха расположены под стойками с серверным оборудованием. В качестве резерва используется настенный кондиционер Daikin с зимним комплектом. Площадь серверной 15 м2.

Виды прецизионных кондиционеров

Прецизионные кондиционеры

Прецизионные кондиционеры являются климатическими установками промышленного типа, используемыми для поддержания установленного температурного режима, влажности и подвижности воздуха. В основном они используются для обеспечения соответствующих условий, требуемых для поддержания работоспособности сложного технологического оборудования в лабораториях, серверных помещениях и т.д.

Виды и комплектация претензионных кондиционеров

Прецизионное климатическое оборудование представляет собой моноблочную конструкцию, имеющую несколько разновидностей, представленных:

— Кондиционерами с наружным монтажом. В этом случае климатическое оборудование находится не в помещении, а устанавливается на стене здания. Обработанный кондиционером воздух поступает через воздуховоды, установленные в отверстиях стены. Рециркуляционные воздушные массы забираются из помещения через воздухозаборники.

— Кондиционерами с внутренним монтажом. Климатические установки находятся в здании, но в этом случае, они нуждаются в постоянном охлаждении конденсата. Для этого может использоваться воздух с улицы, который еще называют естественным охлаждением с подмесом. В некоторых моделях могут применяться и другие способы охлаждения.

Кроме этого, кондиционеры могут быть оснащены двумя теплообменниками и двумя холодоносителями. Типы сборки прецизионных кондиционеров отражены на схеме ниже.

Типы сборки прецизионных кондиционеров

Помимо разновидностей самих установок, различные модели могут иметь отличающиеся друг от друга по типажу внутренние и внешние блоки.

Внешний блок может быть шкафным, межрядным, подвесным и т.д. Наружный блок может иметь водяное или воздушное охлаждение либо же использовать технологию фрикулинг.

Также некоторые модели претензионных кондиционеров могут быть дооснащены увлажнителем, зимним комплектом, подставкой для фальшполов, системой выдува холодного воздуха и иметь другой дополнительный функционал.

Принцип работы прецизионного климатического оборудования

Принцип работы любой охладительной системы заключается в переходе хладреагента из газообразного в жидкое состояние и наоборот. Для процесса перехода характерно изменение давления хладреагента. У прецизионных кондиционеров принцип работы заключается в сжатии хладреагента в компрессорном механизме с дальнейшим его перенаправлением в конденсатор. по специальным трассам.

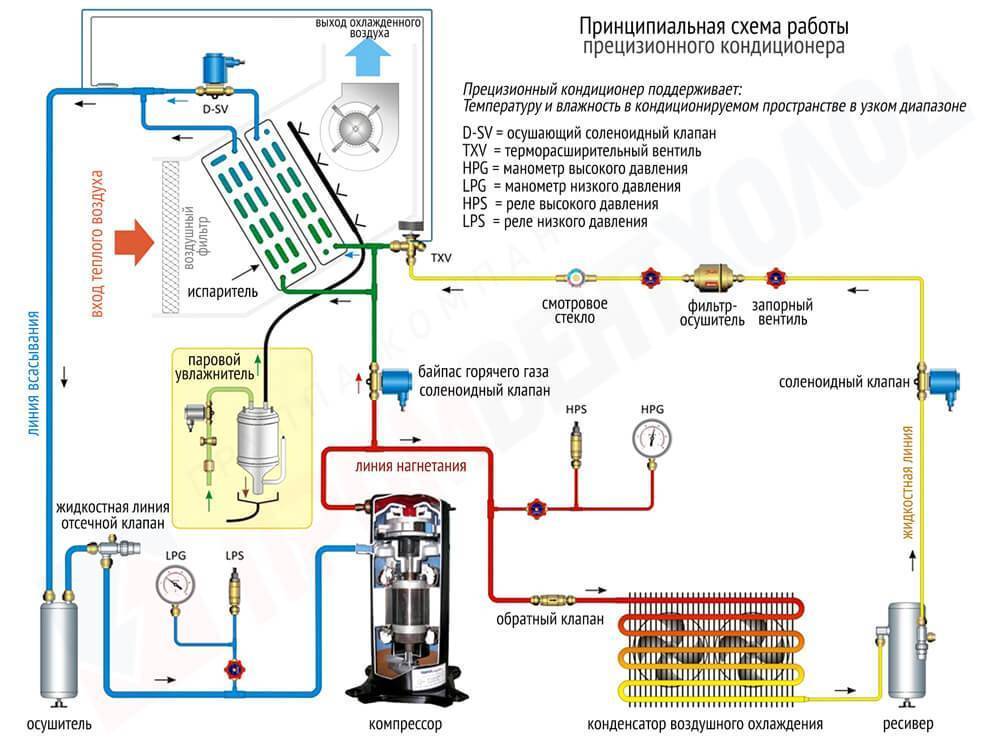

Схема работы прецизионного кондиционера

Конденсация заключается в заборе тепловой энергии у хладреагента. Этот процесс позволяет преобразовать его в жидкое состояние, после чего он попадает в испаритель и превращается в газ.

Последним этапом работы охладительной установки является попадание хладреагента в компрессор. Воздушные массы охлаждаются благодаря прохождению через испаритель с разреженным хладреагентом, после чего они возвращаются в помещение, снижая температуру до нужного показателя.

Установка прецизионного охладительного оборудования

Производить установку претензионного кондиционера должен специалист. Монтаж охладительного оборудования состоит из нескольких этапов:

— Подбора места монтажа с учетом нюансов.

— Надежного крепления внешнего и внутреннего блочного устройства при помощи кронштейнов.

— Прокладывания межблочных коммуникаций.

— Вакуумирования и запуска кондиционера.

Если вас интересует подбор и установка прецизионного кондиционера, обращайтесь в компанию «АйрВек» и наши специалисты помогут вам решить этот вопрос.

Прецизионные кондиционеры. Цена. Преимущества

Прецизионные кондиционеры, цена которых довольно значительна, пользуются большим спросом среди корпоративных клиентов. Причина тому – их незаменимость в таких сферах жизни общества, как: производство, здравоохранение, наука, культура. Ни одно другое климатическое оборудование не может похвастаться такой точностью и надежностью.

Если Вы хотите купить прецизионный кондиционер, обращайтесь к нам. Мы поможем выбрать именно ту технику, которая идеально подойдет Вам по всем параметрам. Кроме того, мы готовы обеспечить доставку и монтаж прецизионных кондиционеров.

Варианты подключения прецизионных кондиционеров

Чаще всего используются стандартные варианты подключения. Выносной наружный блок с конденсатором устанавливается на крыше здания, внутренний шкафный – в помещении (см. рис.).

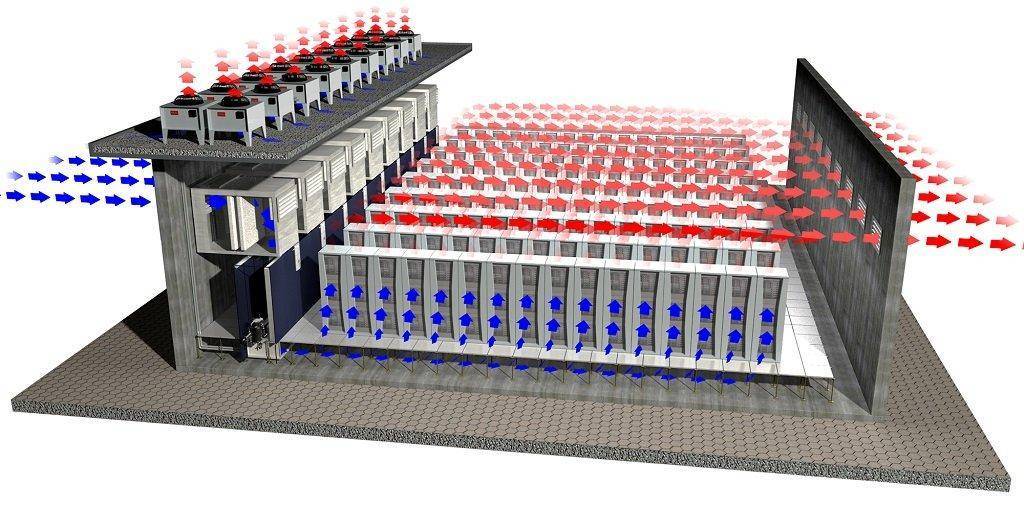

Схема подключения прецизионных кондиционеров с наружными блоками на крыше.

При использовании систем с притоком воздуха (Free Cooling), оборудуется вытяжная вентиляция. Такой способ охлаждения позволяет снизить энергозатраты, если температура на улице меньше той, которую выдает нагретое оборудование. На иллюстрации показан пример со шкафными кондиционерами с внешними блоками.

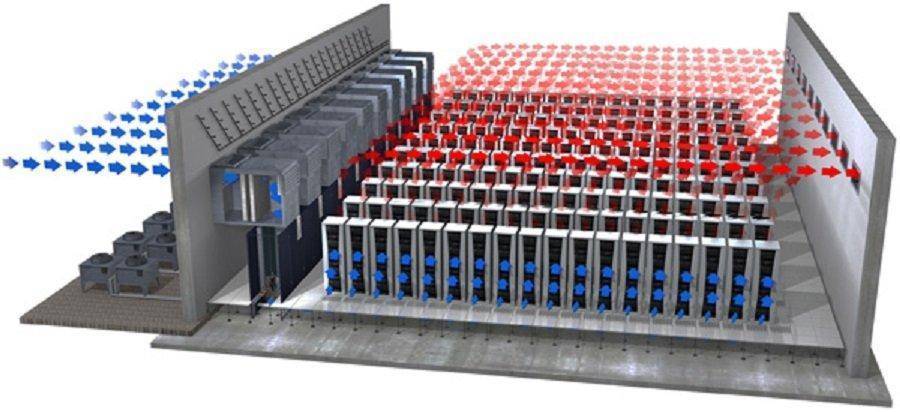

Схема подключения прецизионных кондиционеров с притоком воздуха и вытяжной вентиляцией.

Прецизионные кондиционеры можно использовать вместе с чиллером и/или градирней (см. рис.). В таком случае их эффективность повышается. Но суммарная стоимость оборудования вырастает.

Схема подключения прецизионных кондиционеров к чиллеру и градирне.

Если необходимо обеспечить охлаждение нескольких небольших помещений, прецизионный кондиционер может быть подключен к системе вентиляции. При этом ему необходимо обеспечить приток нагретого воздуха. Либо использовать систему забора воздуха снаружи. А в охлаждаемых помещения сделать вытяжную вентиляцию.

Прецизионный кондиционер, подключенный к системе вентиляции.

Как вариант, в качестве внешней среды можно использовать не воздух, а воду. такой способ охлаждения или отопления более эффективен. Но для этого необходимо обустраивать специальный теплообменник.

Прецизионные кондиционеры Liebert Hiross (Emerson)

Компания Liebert Hiross принадлежит подразделению Emerson Network Power корпорации Emerson. Прецизионные кондиционеры Liebert Hiross обеспечивают точный микроклимат в помещении. Продукция компании Emerson Network Power имеет высокую репутацию во всем мире. Все оборудование соответствует Европейскому стандарту ISO 9001. Оборудование имеет соответствующие сертификаты на использование на территории РФ и стран СНГ.

Ассортимент оборудования компании Emerson Network Power, производимое на заводах Liebert Hiross (Либерт Хайросс, Италия), признанной продуктовой марки Liebert, включает широкий набор конфигурируемых решений любой сложности.

Прецизионные кондиционеры – это особый вид сплит систем, с помощью которых можно добиться точных параметров микроклимата в обслуживаемом помещении. Собственно это понятно даже из названия: ведь английское слово «precision» в одном из вариантов перевода на русский означает «точный».

При этом к регулируемым параметрам относится не только температура, но и уровень влажности воздуха и даже интенсивность воздухообмена в помещении.

Виды

Приточные кондиционеры, в свою очередь, тоже имеют несколько разновидностей.

Канальный кондиционер с функцией притока свежего воздуха является наиболее стандартной из них. Принцип его работы мы описали выше. Он включает в себя очистительный фильтр, который останавливает пыль и мелкий мусор извне. Некоторые из моделей содержат специальные фотокаталитические фильтры, дополнительно обеззараживающие воздух.

Канальный кондиционер с подмесом свежего воздуха отличается тем, что количество внутренних блоков может вырасти до 4 штук. Это позволяет разместить их в разных комнатах квартиры. Однако параметры выхода на них везде будут одинаковыми. При этом количество забора уличного воздуха составляет всего 10%.

Внешний кондиционер обеспечивает 30% подмеса воздуха извне. Это удается благодаря более грамотному использованию приточной схемы. Воздух попадает внутрь системы сразу через несколько отверстий. Однако внешний блок отличается солидными размерами и требует много свободного пространства. Регулировка параметров кондиционера с внешним забором воздуха происходит традиционно: изнутри, при помощи электронного пульта.

Квартирный кондиционер оснащается приточно-вытяжной системой. Это не самая мощная разновидность. За один час она поставляет не более 8 кубометров воздуха. Но этого вполне достаточно для одной комнаты. Также квартирные кондиционеры имеют две трубы. Через одну воздух поставляется с улицы, через другую – удаляется. Одновременно эти режимы работать не могут, поэтому нужно самостоятельно выбирать между ними с помощью пульта управления.

Кассетный кондиционер отлично подходит для помещений с большой площадью. Внутренних блоков может быть несколько – в зависимости от размеров помещения. Они располагаются под потолком и обеспечивают равномерное охлаждение и подачу свежего воздуха.

Колонный кондиционер также в народе нередко называют шкафным. Дело в том, что он имеет крупногабаритный внутренний блок. Он никак не закрепляется – просто устанавливается на полу. Внутри блок имеет конструкцию, как и у обычных приточных кондиционеров. Колонный тип способен создавать мощный поток направленного воздуха, который в короткие сроки охлаждает или нагревает, а также освежает воздух в помещении.

Оконный кондиционер представляет собой наиболее компактную разновидность, так как все элементы собраны в одном корпусе. Устройство может быть встроено не только в окно, но и в стену. Передняя часть корпуса располагается внутри здания, а задняя – снаружи.

Мобильный кондиционер является еще одной компактной разновидностью и отлично подходит для маленьких квартир и офисов, где невозможно установить полноценный агрегат. Оба блока располагаются в одном корпусе. Для установки такого аппарата достаточно правильно собрать все детали и вывести трубу в окно или вентиляционную систему.

Область применения

Промышленные кондиционеры подбираются согласно техническим параметрам и конструктивному исполнению под конкретные условия использования. Самым мощным в общей линейке изделий считается шкафное оборудование. Такие агрегаты способны выдавать до 100кВт холода (тепла). Сегодня климатическая техника с высоким рабочим ресурсом применяется в следующих сферах промышленности:

  1. В качестве инфраструктуры центров обработки данных. Это кондиционеры для серверной комнаты, аппаратных помещений и крупных дата-центров. Применение климатической техники встречается при оснащении мест размещения суперкомпьютеров и майнинг-фермах.
  2. В медицинских центрах. Оборудование для поддержания нормативных влажности и температуры используется в ожоговых и диагностических отделениях. Известно применение промышленных сплит систем в фармацевтических лабораториях.
  3. Отказоустойчивые кондиционеры находят широкое применение в области производства высокоточных техники и приборов. К этой категории относятся космонавтика и авиастроение, конвейерные линии по выпуску компонентов микроэлектроники.
  4. Общественные места и хранилища. Сюда относятся выставки, фонды и архивы предметов искусства, музеи.

Установка промышленных кондиционеров необходима в производственных условиях, связанных с необходимостью активного отвод тепла. При этом эффективность работы техники во многом зависит от способа монтажа и дополнительного оснащения.

Устройство прецизионного кондиционера

Понять преимущества прецизионного кондиционера и что это вообще такое, можно разобравшись в устройстве данной техники. В первую очередь кондиционеры данного вида предназначены для обеспечения оптимальных условий на производствах, где необходимо соблюдение точного температурного режима. В таких цехах оборудование или материалы особенно восприимчивы к любым колебаниям показателей внешней среды. Чаще всего данные конструкции используются на химических производствах, где отклонение всего в 3-5 градусов влекут за собой порчу реактивов, оборудования и расходных материалов. Также климатическое оборудование данного вида незаменимо на серверных и вычислительных станциях.


Данное оборудование предназначено для работы в температурной среде от +50 до -60 градусов, а потому может использоваться даже в районах Крайнего севера. Прецизионный кондиционер может быть двух видов – одноблочным и двухблочным. В зависимости от конструкции внутренние рабочие элементы могут быть собраны в одном корпусе, или разделены на два корпуса. Конструктивные особенности влияют на метод забора и оттока воздушных масс.
При работе системы погрешность в заданных параметрах температуры не превышает 1 градуса, а показатели влажности не более 2%. Именно поэтому данные виды кондиционеров считаются самыми точными из имеющихся на рынке моделей. Разобравшись с тем, прецизионные кондиционеры что же это такое, рассмотрим схему работы данного оборудования, что бы определить, чем же данная техника отличается от обычного климатического оборудования.

Монтаж

Прежде чем приступить к монтажу, сервисная компания подготавливает проект и закупает оборудование, если это необходимо. Так проводится ряд подготовительных работ на площадке. В частности, создаются технические проходы и отверстия, в числе через крышу, если наружный блок устанавливается на ней. Порой в процессе приходится не строить, а наоборот ломать, но этот этап необходим для дальнейшего монтажа коммуникаций.

Также на этом этапе монтируется специальная площадка и/или опоры для наружного блока и другого оборудования. Лишь после этого устанавливают выносной конденсатор, допускается и вертикальная, и горизонтальная установка. Затем монтируют внутренний блок. Для его закрепления используются специальные рамы, которые идут в комплекте с оборудованием. Далее они соединяются коммуникациями, т.н. магистралью.

После монтажа проводятся пусковые и наладочные работы, специалист проверяет работоспособность системы кондиционирования и настраивает аппарат. Однако, на этом работы не заканчиваются.

Чтобы прецизионный кондиционер работал исправно, необходимо проводить регулярное техническое обслуживание

А в случае с прецизионными кондиционерами это особенно важно, поскольку в помещении необходимо поддерживать заданный микроклимат без перебоев

Отдельно скажем про самостоятельный монтаж или обслуживание. Некоторые предприниматели стремятся сэкономить и устанавливают прецизионный кондиционер своими силами. Мы не рекомендуем так делать, поскольку аппараты такого типа сложны в монтаже и при неправильной установке могут навредить качеству воздуха.

Моноблочные кондиционеры

Мобильные кондиционеры

    Не требует специального монтажа Повышенный уровень шума, высокая цена

Мобильный кондиционер (называемый также «напольный кондиционер»)  единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.

В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.

При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.

Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.

Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.

Оконные кондиционеры

Самая низкая цена, простой монтаж Повышенный шум, устанавливается в оконном проеме.

Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.

Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.

Принцип работы прецизионного кондиционера

Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.

  1. На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
  2. Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
  3. После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
  4. На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.

Схема функционирования устройства

Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.

Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.

Задачи прецизионных кондиционеров

Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:

  • точность поддержания температуры (+/- 0,5 °С);
  • точность поддержания влажности (+/- 2%);
  • возможность работы в широком диапазоне температур наружного воздуха от — 50 °С до + 45 °С;
  • схема работы 24 х 7 х 365, что означает работу  24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
  • полная совместимость с системами диспетчеризации зданий.

Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело — хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.
