Принципы работы
Кондиционеры прецизионного типа поглощают прохладный воздух снаружи, затем он обрабатывается в приточной среде, после чего выходит в помещение с заданной температурой, влажностью и скоростью движения воздуха.
В результате такие прецизионные кондиционеры являются своеобразным гибридом атмосферной установки и вентиляционной системы комнаты. В зависимости от вида охлаждения и числа контуров выделяют несколько принципов работы прецизионных установок.
Устройства с воздушным блоком охлаждением обозначены более традиционной схемой охлаждающего цикла, аналогичного с работой сплит-системы. Фреон под напором уменьшается в компрессоре и переходит в конденсатор уже в жидком состоянии.
Затем он двигается через терморегулирующий вентиль в испаритель, где снова переходит в газообразное состояние и попадает опять в компрессор. В связи с этим воздух охлаждается при движении через испаритель и выходит наружу.
Прецизионный кондиционер с выносным воздушным конденсатором
Этот вид работы установок почти не отличается от функционирования изделия с кулером. Только лишь охлаждение устройства получается не воздушное, а водяное.
Во внутреннем блоке размещается теплообменник, к которому снаружи для охлаждения подключен драйкулер с водяной помпой. Через испаритель передается теплый воздух и затем совершается сброс наружу благодаря встроенному вентилятору.
Если устройство с водяным охлаждением, то кондиционер, как правило, сочетается с чиллером (охлаждающей установкой)
Принцип работы прецизионного кондиционера
Основным элементом, обеспечивающим понижение температуры, является холодильный агент, который закачивают в устройство в газообразном состоянии. Чтобы лучше понять работу прецизионного кондиционера, следует разобрать последовательность охлаждения воздушного потока.
- На первом рабочем этапе холодильный агент поступает в секцию, где сжимается компрессором до определённого объёма.
- Затем данное вещество попадает в конденсатор, где происходит отведение излишнего тепла. При удалении тепла, холодильный агент из газообразного состояния переходит в жидкое. Следует напомнить, что в некоторых устройствах конденсатор выносится как отдельный блок.
- После конденсатора, холодильный агент в жидком состоянии попадает в дроссельный узел, где и происходит понижение его температуры. Помимо этого, также падает и давление жидкости, для более удобной её транспортировки по системе.
- На окончательном этапе, жидкий холодильный агент попадает в испаритель, где заново преобразуется в газообразное состояние.
Схема функционирования устройства
Как же происходит охлаждение воздуха в помещении? Достаточно просто: воздух, с помощью вентилятора, забирается из помещения, а далее проходит через испаритель, в котором и происходит его падение температуры. После охлаждения, воздушный поток заново транспортируется в комнату внешним вентилятором.
Конечно, с увеличением функционала, возрастает необходимость и в установке дополнительных частей системы, таких как нагревательные элементы, увлажнители воздуха, фильтрующие устройства и т.д. Помимо вышеперечисленных узлов, в кондиционере также предусмотрен блок автоматического управления и регулировки температурного уровня воздушного потока, запорная арматура, вентилирующие устройства.
Задачи прецизионных кондиционеров
Основная задача прецизионного оборудования – это точное поддержание параметров микроклимата в помещении. Современные прецизионные кондиционеры могут обеспечить соблюдение следующих параметров:
- точность поддержания температуры (+/- 0,5 °С);
- точность поддержания влажности (+/- 2%);
- возможность работы в широком диапазоне температур наружного воздуха от — 50 °С до + 45 °С;
- схема работы 24 х 7 х 365, что означает работу 24 часа в сутки, 7 дней в неделю и 365 дней в году вне зависимости от внешних климатических условий;
- полная совместимость с системами диспетчеризации зданий.
Прецизионный кондиционер – это парокомпрессионная холодильная установка, работающая по обратному холодильному циклу (циклу Карно), в котором работа сжатия превышает работу расширения и за счет подведенной работы теплота передается от холодного источника к горячему. Основные элементы холодильного контура: компрессор, конденсатор, регулятор потока хладагента, испаритель и рабочее тело — хладагент (ГОСТ 29265—91 (ИСО 817—74)) – это все, чем похож прецизионный кондиционер на кондиционеры, бытового, полупромышленного или промышленного назначения. Прецизионные кондиционеры имеют множество исполнений и модификаций.
Что такое прецизионный кондиционер.
промышленных кондиционеровкондиционирования воздухамикроклимата
| Прецизионный кондиционер. |
серверных кондиционеров
Само название – прецизионные кондиционеры – говорит о том, что эти аппараты способны контролировать и удерживать в заданных пределах очень точные параметры окружающей среды в помещении, в котором они установлены. В частности, точность поддержания определенной температуры воздуха у прецизионного кондиционера составляет плюс-минус один градус по цельсию, что является достаточно точным показателем. Именно этим они и отличаются от обычных бытовых кондиционеров.
Если же установить в помещении прецизионный кондиционер со встроенным регулятором влажности воздуха, то, кроме поддержания необходимой температуры, такой кондиционер будет поддерживать на нужном уровне заданную влажность воздуха, что очень важно, например, для выставочных экспонатов в музеях.
Как правило, прецизионные кондиционеры выполняются под конкретный заказ, и не выпускаются в массовом порядке. Для каждого конкретного случая требуется свое решение и своя модификация кондиционера. При этом тщательнейшим образом учитываются все параметры имеющегося помещения, а также необходимые значения требующихся характеристик микроклимата в помещении, точных значений температуры, влажности и других параметров. Так, например, иногда может потребоваться подключение прецизионного кондиционера к так называемому чиллеру, то есть к внешней охлаждающей машине.
Прецизионные кондиционеры изготавливаются с верхней или нижней подачей воздуха. Поступление воздуха в такой кондиционер происходит в некоторых случаях прямо из помещения, иногда для этой цели используется специальный патрубок из системы воздуховодов. В отдельных случаях для забора воздуха применяется лицевая панель прецизионного кондиционера.
Для очистки поступающего воздуха во внутреннее оборудование кондиционера применяется специальный фильтр, задерживающий микроскопические частицы в приходящем воздушном потоке.
Прецизионные кондиционеры различаются также по типу охлаждения. Бывают кондиционеры с воздушным и водяным охлаждением. Прецизионные кондиционеры с выносным воздушным конденсатором имеют более широкое распространение за счет большого диапазона по мощности и достаточно несложного монтажа кондиционера.
В свою очередь, прецизионные кондиционеры с водяным конденсатором по сути представляют из себя моноблок, имеют более простую конструкцию и несколько дешевле кондиционеров с воздушным охлаждением. Единственный их недостаток – это то, что они требуют для своей работы источник проточной воды, что не всегда доступно в определенных условиях.
Типы прецизионных кондиционеров
Существуют одноконтурные и двухконтурные промышленные кондиционеры. Вторые отличаются высокой надежностью и производительностью. Но их стоимость выше обычных.
По исполнению прецизионный кондиционер может быть:
- Моноблочным;
- Потолочным;
- Шкафным.
В моноблоке установлены все основные элементы (о ни читайте ниже). Обычно такие модели имеют небольшую мощность. Они предназначены для охлаждения или обогрева помещений малого объема. Чаще всего они монтируются снаружи здания.
Потолочные варианты устанавливаются под потолком. Забор горячего воздуха происходит в верхней части. Холодный воздух подается снизу. Преимущество таких моделей – равномерное кондиционирование помещений большой площади.

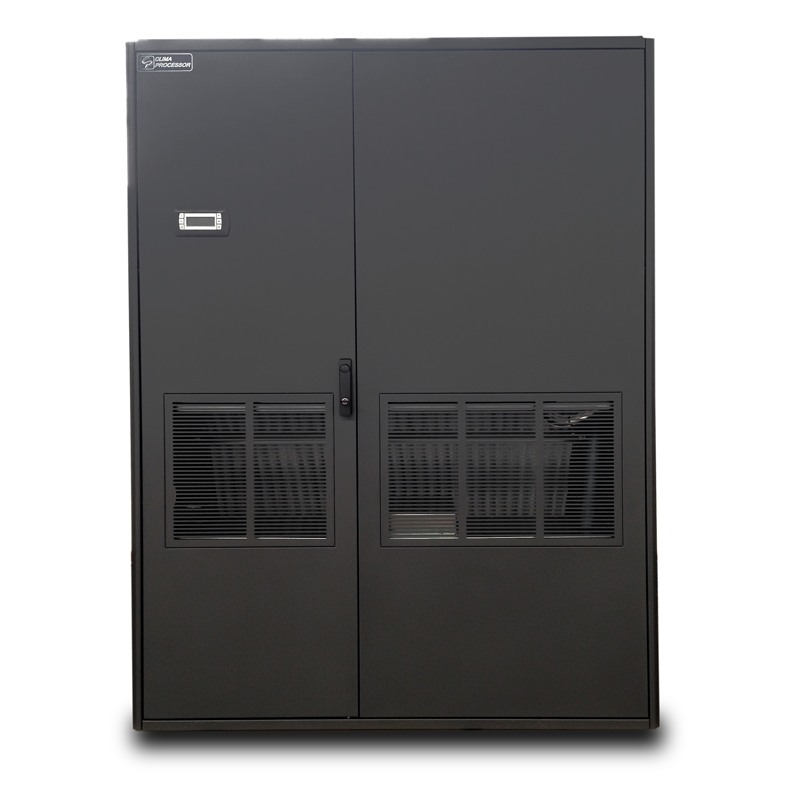

Шкафные прецизионные кондиционеры выглядят в виде большого блока (см. фото). В одном блоке могут быть собраны от одного до трех отдельных установок, работающих параллельно. Шкафные модели имеют наибольшую мощность. Некоторые промышленные кондиционеры, изготовленные по индивидуальному заказу, способны обеспечить более 100 кВт холода или тепла.

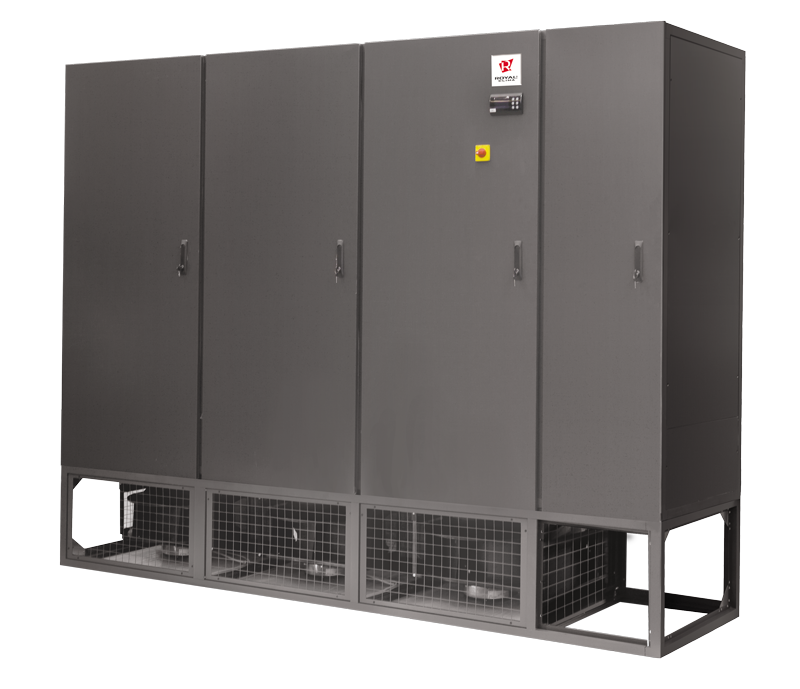

Открытый шкафный прецизионный кондиционер с тремя установками.
По принципу выдува воздуха прецизионное климатическое оборудование может быть:
- С верхней подачей;
- С нижней подачей;
- С выдувом через воздуховоды.
Разновидности прецизионных кондиционеров
Помимо приточного клапана и рекуператора в состав кондиционера прецизионного типа входят следующие узлы:
- Блок «охлаждения» воздуха, состоящий из решетки испарителя, конденсатора, компрессора и трубопровода.
- Система фильтров, сквозь которую прогоняют приточный воздух.
- Блок «осушения» или увлажнения приточного потока, прошедшего фильтрацию.
- Турбина, обеспечивающая требуемую скорость приточного потока.
- Система воздуховодов канального типа, распределяющее приточный воздух по всему помещению, исключая образование «горячих» зон.
Различные комбинации вышеуказанных узлов при компоновке конструкционной схемы кондиционера позволяют выделить из сортамента климатических систем прецизионного типа следующие разновидности агрегатов:
- Внутренние кондиционеры, блок охлаждения которых монтируется только внутри помещения. То есть испаритель, компрессор и конденсатор находятся в одном корпусе.
- Сплит системы – эти кондиционеры состоят из внешнего и внутреннего блоков охлаждения. Причем во внешнем корпусе находится конденсатор и компрессор, а во внутреннем – решетка испарителя и турбина.
- Прецизионные установки канального типа, использующие для подачи приточного воздуха сеть разветвленных воздуховодов, отводимых от внутреннего блока. При этом решетка испарителя и турбина находятся в скрытом месте – под потолком или в нише.
- Кондиционеры с классической схемой подачи воздуха, предполагающей трансляцию приточного потока прямо из внутреннего блока, посредством диффузора с управляемой шторкой, меняющей угол наклона.
- Системы принудительного типа, забирающие воздух посредством механического побуждения в приточном клапане.
- Системы принудительно-естественного типа – так называемые: «Free Cooling кондиционеры», которые могут и «затягивать» поток, и поглощать его, опираясь на естественную циркуляцию воздушных масс. Причем в режим Free Cooling кондиционер переходит путем смещения заслонки у приточного клапана.
Словом, сортамент таких климатических установок более чем разнообразен. И такое обилие конструкционных схем сулит прецизионным кондиционерам множество положительных качеств.
Достоинства и недостатки прецизионных кондиционеров
Среди обширного перечня достоинств подобных систем в первую очередь можно выделить следующие качества:
- Способность корректировать температуру с погрешностью в 0,5 градуса Цельсия. Причем микроклимат помещения будет удерживаться в заданном состоянии до пересмотра температурного режима.
- Способность работать в режиме «24 часа в сутки» в течение долгих лет. При этом срок эксплуатации системы, в среднем, равен 15-18 годам беспрерывной работы.
- Способность черпать приточный воздух при «забортной» температуре от -50 до 50 градусов Цельсия. Разумеется, холодный поток будет разогреваться, а теплый – охлаждаться.
- Полная автоматизация процесса, основанная на отслеживании и корректировке объемов притока, температуры и влажности воздуха в помещении.
Ну а недостатков у таких систем всего три – высокая цена установки и не менее дорогой монтаж прецизионных кондиционеров с очень недешевым сервисом. Впрочем, собственники таких установок знают что покупают. Ведь они нуждаются в особых условиях, а индивидуальные решения всегда стоят недешево. Кроме того, мощный кондиционер прецизионного типа занимает много места даже в случае раздельного монтажа испарителя и конденсатора.
В итоге такие кондиционеры чаще всего встречаются не в домах или офисах, а в серверных центрах крупных компаний, в операционных, ожоговых отделениях, сборочных цехах производителей точной электроники и прочих местах, владельцев которых не отпугнет высокая цена прецизионных кондиционеров – от 30 до 50 тысяч долларов США. Именно столько, например, стоит установка MITSUBISHI ELECTRIC PFD-P500VM-E, генерирующая тепловую мощность до 63 кВт и обслуживающая площадь до 500 квадратных метров с производительностью 19,2 тысячи м3/час.
Сравнение промышленных кондиционеров
| Тип системы | Центральные и крышные кондиционеры | Системы чиллер – фанкойл | Мультизональные VRV и VRF системы |
| Области применения | Торгово-развлекательные центры, спортивные комплексы, театры и концертные залы, кинотеатры, рестораны и кафе, офисы open space. | Административные и офисные здания, гостиницы, торговые центры | Здания с высокими требованиями по комфортности помещений: гостиницы, офисы класса А, элитные коттеджи и т.п. |
| Вентиляция | Присутствует без дополнительных затрат. Соотношение наружного и внутреннего воздуха регулируется в смесительной камере. | Отсутствует. Требуются дополнительные затраты. Для вентиляции обычно используется центральный кондиционер, охлаждаемый от чиллера. | Отсутствует. Требуются дополнительные затраты. Обычно используется отдельная система вентиляции, либо внутренние блоки с возможностью вентиляции, например, канального типа. |
| Стоимость | Низкая – от 1800 р /кв.м. | Средняя – от 2700 р /кв.м. | Высокая – от 4000 р /кв.м. |
| Энерго-потребление | Высокое – около 80 Вт/кв.м | Среднее – около 60 Вт/кв.м | Низкое – около 35 Вт/кв.м (без компенсации теплопритоков от системы вентиляции) |
| Комплектация | Используется преимущественно оборудование одного производителя. | Используется одновременно оборудование разных производителей, большое количество дополнительного оборудования — насосы, теплообменники, аккумуляторные баки, запорные и регулирующие вентили. | Используется преимущественно оборудование одного производителя. |
| Проектирование | Выполняется специалистами высокой квалификации. | Выполняется специалистами высокой квалификации. | Возможно выполнить специалистам с минимальной подготовкой. |
| Монтаж | Монтажные работы трудоемкие и требуют больших затрат времени | Монтажные работы трудоемкие и требуют больших затрат времени | Монтажные работы достаточно просты и выполняются быстро. |
| Площадь под оборудование | Необходимо место для установки наружного блока (чиллера, компрессорно-конденсаторного блока или крышного кондиционера), центрального кондиционера, а также для прокладки магистральных воздуховодов большого сечения. | Необходимо место для установки чиллера, конденсатора, гидромодуля. | Необходимо место для установки наружных блоков. |
| Обслуживание | Необходимо регулярное обслуживание. | Необходимо регулярное обслуживание. | Не требует частого обслуживания. |
| Режим работы | Режим работы системы определяется централизованно. | Режим работы определяется как централизованно, так и индивидуально. | Режим работы определяется индивидуально. |
Ведущие производители систем кондиционирования:
- Системы кондиционирования Daikin
- Кондиционеры Mitsubishi Electric и Mitsubishi Heavy
Примеры выполненных работ
Выполнены работы по охлаждение серверной при помощи прецизионного кондиционера шкафного типа (Кондиционер итальянской марки Royal Clima) . Забор теплого воздуха осуществляется в верхней части кондиционера, выдача через фальшпол, решетки подачи холодного воздуха расположены под стойками с серверным оборудованием. В качестве резерва используется настенный кондиционер Daikin с зимним комплектом. Площадь серверной 15 м2.
Виды прецизионных кондиционеров
Прецизионные кондиционеры
Прецизионные кондиционеры являются климатическими установками промышленного типа, используемыми для поддержания установленного температурного режима, влажности и подвижности воздуха. В основном они используются для обеспечения соответствующих условий, требуемых для поддержания работоспособности сложного технологического оборудования в лабораториях, серверных помещениях и т.д.
Виды и комплектация претензионных кондиционеров
Прецизионное климатическое оборудование представляет собой моноблочную конструкцию, имеющую несколько разновидностей, представленных:
— Кондиционерами с наружным монтажом. В этом случае климатическое оборудование находится не в помещении, а устанавливается на стене здания. Обработанный кондиционером воздух поступает через воздуховоды, установленные в отверстиях стены. Рециркуляционные воздушные массы забираются из помещения через воздухозаборники.
— Кондиционерами с внутренним монтажом. Климатические установки находятся в здании, но в этом случае, они нуждаются в постоянном охлаждении конденсата. Для этого может использоваться воздух с улицы, который еще называют естественным охлаждением с подмесом. В некоторых моделях могут применяться и другие способы охлаждения.
Кроме этого, кондиционеры могут быть оснащены двумя теплообменниками и двумя холодоносителями. Типы сборки прецизионных кондиционеров отражены на схеме ниже.
Типы сборки прецизионных кондиционеров
Помимо разновидностей самих установок, различные модели могут иметь отличающиеся друг от друга по типажу внутренние и внешние блоки.
Внешний блок может быть шкафным, межрядным, подвесным и т.д. Наружный блок может иметь водяное или воздушное охлаждение либо же использовать технологию фрикулинг.
Также некоторые модели претензионных кондиционеров могут быть дооснащены увлажнителем, зимним комплектом, подставкой для фальшполов, системой выдува холодного воздуха и иметь другой дополнительный функционал.
Принцип работы прецизионного климатического оборудования
Принцип работы любой охладительной системы заключается в переходе хладреагента из газообразного в жидкое состояние и наоборот. Для процесса перехода характерно изменение давления хладреагента. У прецизионных кондиционеров принцип работы заключается в сжатии хладреагента в компрессорном механизме с дальнейшим его перенаправлением в конденсатор. по специальным трассам.
Схема работы прецизионного кондиционера
Конденсация заключается в заборе тепловой энергии у хладреагента. Этот процесс позволяет преобразовать его в жидкое состояние, после чего он попадает в испаритель и превращается в газ.
Последним этапом работы охладительной установки является попадание хладреагента в компрессор. Воздушные массы охлаждаются благодаря прохождению через испаритель с разреженным хладреагентом, после чего они возвращаются в помещение, снижая температуру до нужного показателя.
Установка прецизионного охладительного оборудования
Производить установку претензионного кондиционера должен специалист. Монтаж охладительного оборудования состоит из нескольких этапов:
— Подбора места монтажа с учетом нюансов.
— Надежного крепления внешнего и внутреннего блочного устройства при помощи кронштейнов.
— Прокладывания межблочных коммуникаций.
— Вакуумирования и запуска кондиционера.
Если вас интересует подбор и установка прецизионного кондиционера, обращайтесь в компанию «АйрВек» и наши специалисты помогут вам решить этот вопрос.
Прецизионные кондиционеры. Цена. Преимущества
Прецизионные кондиционеры, цена которых довольно значительна, пользуются большим спросом среди корпоративных клиентов. Причина тому – их незаменимость в таких сферах жизни общества, как: производство, здравоохранение, наука, культура. Ни одно другое климатическое оборудование не может похвастаться такой точностью и надежностью.
Если Вы хотите купить прецизионный кондиционер, обращайтесь к нам. Мы поможем выбрать именно ту технику, которая идеально подойдет Вам по всем параметрам. Кроме того, мы готовы обеспечить доставку и монтаж прецизионных кондиционеров.
Моноблочные кондиционеры
Мобильные кондиционеры
Не требует специального монтажа
Повышенный уровень шума, высокая цена
Мобильный кондиционер (называемый также «напольный кондиционер») единственный тип кондиционера, который пользователь может установить самостоятельно. Для установки такого кондиционера достаточно вывести в форточку или приоткрытое окно гибкий шланг (воздуховод), по которому из кондиционера отводится горячий воздух. Учитывая, что шланг мобильного кондиционера небольшой длины (около 1 метра), при работе кондиционер должен находиться рядом с окном. Удлинять шланг не рекомендуется, так как это может нарушить тепловой режим холодильного контура. Недостатками мобильных кондиционеров являются высокий шум от компрессора, ограниченная мощность и высокая цена, сравнимая со стоимостью сплит-системы.
В некоторых моделях мобильных кондиционеров предусмотрено два воздуховода: через первый в кондиционер поступает уличный воздух, а через второй — удаляется. Это позволяет охлаждать нагревающийся радиатор (конденсатор) без использования воздуха, находящегося внутри помещения (о том, какие радиаторы есть в кондиционере и зачем они нужны, рассказывается в разделе Принцип работы кондиционера). Поясним, чем такое решение лучше традиционного варианта с одним воздуховодом. Если воздуховода для забора воздуха с улицы нет, то воздух, который отводится по единственному воздуховоду наружу, забирается из помещения. То есть охлажденный воздух выводится из помещения, а на его место через двери и щели в окнах поступает теплый воздух — это заметно снижает эффективность работы кондиционера. Для решения этой проблемы и был создан мобильный кондиционер с двумя воздуховодами, имеющий более высокую эффективность охлаждения.
При мощности свыше 3–4 кВт охлаждать конденсатор даже через два воздуховода нецелесообразно, так как поток воздуха через них становится слишком большим. В таких моделях конденсатор делают в виде отдельного блока с вентилятором. Этот блок вывешивается за окно и подсоединяется к внутреннему блоку с помощью быстроразъемных соединений (защелок). Такой кондиционер называют мобильной сплит-системой, поскольку он состоит из двух блоков — внутреннего и наружного. Однако, в отличие от традиционной сплит-системы, кондиционер такого типа сохраняет достоинства и недостатки своих мобильных собратьев: установку кондиционера может произвести неподготовленный пользователь, но шумный компрессор по-прежнему расположен во внутреннем блоке.
Некоторые современные модели мобильных кондиционеров оснащают пультом дистанционного управления. Также они могут иметь функцию автоматического удаления конденсата. В процессе работы кондиционера на его теплообменнике конденсируется влага, которая стекает в специальный бак. Нагреваясь от компрессора, эта вода испаряется и удаляется вместе с горячим воздухом наружу, но, если влажность воздуха будет высокой, то даже в таких моделях воду из бака придется периодически выливать.
Учитывая недостатки мобильных кондиционеров, использовать их рекомендуется только там, где нет возможности установить сплит-систему: на даче, в арендуемой квартире и т. п.
Оконные кондиционеры
Самая низкая цена, простой монтаж
Повышенный шум, устанавливается в оконном проеме.
Когда-то это был наиболее распространенный тип кондиционеров, однако в настоящее время, в связи со снижением спроса, лишь немногие производители предлагают подобные модели. Для установки оконного кондиционера необходимо вырезать прямоугольное отверстие в оконном стекле или тонкой стене. Кондиционер устанавливается таким образом, чтобы большая его часть находилась снаружи помещения. В этой части корпуса расположены вентиляционные решетки, через которые удаляется нагретый воздух. Внутри же остается только небольшая часть моноблока с декоративной передней панелью, через которую охлажденный воздух поступает в помещение. Типовая мощность оконных кондиционеров от 1,5 до 6 кВт. Наиболее простые из них могут только охлаждать воздух, более дорогие имеют режим нагрева и пульт дистанционного управления.
Основным недостатком оконного кондиционера считается высокий уровень шума, создаваемый компрессором, а достоинствами невысокая цена (от 5 000 рублей) и простота установки. Низкая популярность оконных кондиционеров объясняется тем, что при их монтаже нарушается теплоизоляция помещения (зимой холодный воздух будет проникать внутрь через корпус кондиционера). Однако в регионах с теплым климатом этот недостаток не является критичным, поэтому на юге России оконные кондиционеры занимают заметную долю рынка.
Виды прецизионных кондиционеров
Прецизионные кондиционеры подразделяются на моноблоки для наружного и внутреннего использования, шкафные кондиционеры и сплит-системы потолочного типа.
Шкафные кондиционеры предпочтительны для использования в больших серверных помещениях. Мощность установок подобного типа – до 100 кВт позволяет своевременно выводить избыточное тепло из помещения, не перегружая рабочие системы и оборудование.
Моноблочные кондиционеры мощностью не более 14 кВт устанавливаются, как правило, в не больших по площади серверных помещениях и телекоммуникационных станциях. Отличаясь миниатюрными размерами, моноблоки отлично вписываются в интерьер помещений, не перегружая его, а имеющейся мощности вполне достаточно для создания оптимальной атмосферы для работы большого количества оборудования одновременно.
Потолочные прецизионные кондиционеры признаны лучшими установками в плане компактности моделей и эффективности воздухораспределения. Кондиционеры данного типа различаются по уровню мощности, функциональным характеристикам и дополнительным возможностям. Если на моноблочные и шкафные модели диапазон цен не велик, то в случае со сплит-системами разброс цен огромен, а их подбор должен производиться квалифицированными мастерами.
