Как выбрать профиль для светодиодной ленты: алюминиевый или пластиковый

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

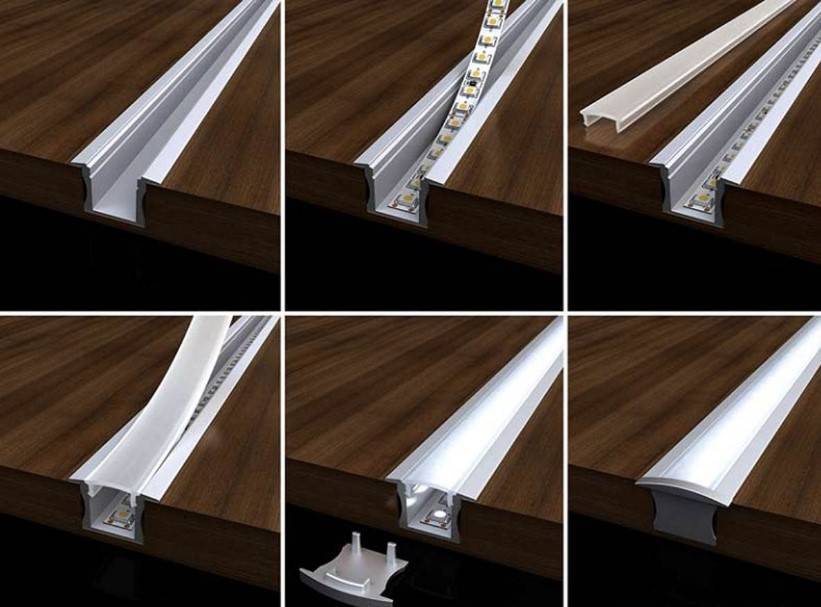

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Виды

Профили делятся на 3 вида:

накладные – те, что накладываются сверху на поверхность или подвешиваются на ней

угловые – ставятся в угол шкафа, потолка и светят как правило под углом в 45 градусов к поверхности

врезные – имеют по бокам выступы, которые закрывают неровности и сколы по краям паза, куда они и вставляются

Паз специально создается на поверхности, и профиль после погружения в него получается на одном уровне с этой самой поверхностью.

Так как основная функция светодиодного профиля это отвод тепла, то очень важным параметром на который следует обращать внимание является площадь его поверхности. Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.. Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

Имейте в виду, что тепло отводится не только с нижней подложки, но и с боковых бортиков.

Чем они выше, тем лучше. Поэтому при монтаже обязательно сохраняйте свободный доступ для воздуха к каждой стороне.

Например, при установке накладного профиля как минимум одна поверхность (нижняя) уже оказывается изолированной. Поэтому на ней необходимо делать специальные проставки.

Это могут быть пластиковые или металлические элементы. Лучше всего использовать для этого заводские крепежные клипсы.

Главное обеспечить проход воздуха под подложкой.

Расстояние от стены до нижней поверхности желательно выдержать хотя бы в 3мм.

Есть еще профиля идущие в комплекте со съемным основанием. В них сначала основание крепится к поверхности, а уже в него вставляется сам профиль. Между ними и обеспечивается необходимый зазор.

Правила создания зазоров относится и к бортам. Нельзя их монтировать, что называется впритык с другой поверхностью.

Высокие бортики кроме лучшего охлаждения имеют еще одно преимущество. Благодаря им, внутри можно легко разместить специальные коннекторы для соединения отрезков ленты.

При низких бортах придется удалять верхнюю закрывающую крышку с коннектора. А сам коннектор вставлять сбоку, предварительно немного сточив его напильником.

Исходя из вышеизложенного, лучше всего использовать именно накладные профили. Другие виды в любом случае окажутся закрытыми от воздуха с какой-либо из сторон.

Как только врезной профиль вставляется в паз, у него сразу изолируются три стороны. Остается только площадь верхнего выступающего бортика, а этого будет явно недостаточно.

Рекомендуется выбирать модели у которых эта площадка будет как можно шире. Во-первых, лучшее охлаждение, а во-вторых вам не потребуется с точностью до миллиметра прорезать паз в мебели. Ошибетесь и профиль просто провалится туда.

Фактически, врезные виды выполняют только одну функцию – декоративную. Для мощных светодиодных лент при отсутствии пустот и зазоров их лучше не использовать, максимум для лент до 9,6 Вт/метр.

То же самое относится и к угловым моделям. Когда вы их ставите в угол, то сразу изолируете его с двух сторон.

Поэтому подобные профиля не желательно использовать именно как теплоотвод при работе с яркими и мощными светодиодными лентами SMD 5050, 5630, 5730.

Несколько разновидностей алюминиевых профилей от Klus, комплектующие к ним и размеры:

Профиль для светодиодной ленты своими руками− можно ли сделать и как

В связи с доступностью приобретения светодиодных лент, их хорошими техническими характеристиками в плане энергосбережения, а также возможностью создания индивидуального стиля с их использованием − вопрос самостоятельного изготовления профиля для их установки является достаточно актуальным для многих пользователей. Основными условиями успешного изготовления профиля своими руками являются: наличие свободного времени, способность творчески мыслить, а также умение работать с ручным слесарным инструментом.

Для самостоятельного изготовления профиля достаточно начальных навыков работы с ручным инструментом

Во-первых, для изготовления профиля, служащего основанием для последующего монтажа светодиодных лент, могут послужить электрические кабель-каналы, которые широко представлены на рынке электротехнических изделий. В этом случае кабель-канал монтируется как при прокладке электрических и слаботочных проводов, а LED-лента укладывается в его внутреннее пространство. Крышку кабель-канала в этом случае устанавливать не надо, а в качестве рассеивателя можно использовать декоративную плёнку или вообще обойтись без него. Ещё один вариант – это использовать электротехнический плинтус или декоративный, оснащённый каналом для прокладки проводов и кабелей.

Использование пластикового обрамления ступеней для монтажа светодиодных источников света

Монтаж подобных элементов выполняется в соответствии с прямым предназначением, а светодиодная лента закладывается во внутреннее пространство имеющегося на плинтусе канала.

При разъёмной конструкции изделия вынимаемая часть извлекается, а рассеивателем может служить, как и в случае использования электрического кабель-канала, декоративная плёнка или иной прозрачный материал, закрепляемый на поверхности плинтуса. В случае использования неразъёмных изделий, необходимо выполнить разрез наружной поверхности плинтуса, тем самым обеспечить проникновение света, излучаемого источником во внутреннее пространство помещения, а также обеспечить отвод тепла, вырабатываемого светодиодами во время работы.

Использование строительного пластикового профиля для монтажа LED ленты

Когда необходимо выполнить подсветку ступеней лестницы или иных строительных конструкций, на которых должны быть установлены специальные элементы, имеющие пустоты (прорези, щели и т.д.), то в этих местах также можно выполнить укладку светодиодных лент. В этом случае, возможно, придётся выполнить расширение имеющихся пустот, после чего они могут быть использованы как профили для монтажа элементов подсветки и декора. При выполнении подсветки в углах строительных конструкций или предметов мебели и интерьера для монтажа светодиодной ленты можно использовать пластиковые или алюминиевые строительные профили, которые используются при отделочных работах. В этом случае они монтируются в месте предполагаемого размещения при помощи подходящих для этих целей элементов крепления. Используется светодиодная лента, имеющая клеящее основание, при помощи которого она и крепится к используемому строительному профилю.

Благодаря липкой основе LED лента может крепиться непосредственно к поверхности строительных конструкций и элементам декора

Статья по теме:

Виды светодиодных профилей

Существует огромное разнообразие светодиодных LED профилей, которые позволяют реализовать практически любую задумку в оформлении светодиодного освещения и подсветки. Среди основных отличий алюминиевых профилей для светодиодных лент будет способ их монтажа, именно по этому признаку из и классифицируют на разные виды. Основных, самых главных вида светодиодных профилей всего три.

Основные виды светодиодных профилей по способу монтажа:
1. Накладные.
2. Врезные.
3. Подвесные.

Накладные светодиодные профили монтируются на любую ровную поверхность. Их можно прикрепить на двухсторонний скотч, если это гладкая ровная поверхность, такая как плитка или мебель, а также прикручивать с помощью саморезов. Это самый распространенный вид профиля.

Врезные светодиодные профили требуют специальной доработки поверхности для их установки. Для них необходимо предварительно под размер профиля сделать фрезерованный паз. Такие профили встраивают в мебель, в гипсокартон и даже в штробу в стене.

Подвесные светодиодные профили используются в основном для организации основного светодиодного освещения. Из таких профилей можно делать светильники любой конфигурации и длины. Сами профили крепятся к потолку с помощью тросиков, что позволяет вешать их на любой высоте.

Эти три основных вида светодиодных профилей не описывают полностью картину их разнообразия. Чтобы более точно классифицировать профили к отличиям по способу монтажа добавляется еще форма профиля и материал, в который он устанавливается. Исходя из этого можно выделить уже семь видов светодиодных профилей.

Виды светодиодных профилей с учетом дополнительных факторов:

1. Накладной. Этот вид LED профилей самый популярный, потому что под него не нужно подготавливать поверхность, а крепится он с помощью клея, двухстороннего скотча или саморезов на любую ровную поверхность.

2. Угловой. Для установки в углах комнаты, мебели или на стыке любых двух поверхностей под углом 90 градусов угловой светодиодный профиль будет идеальным вариантом. Крепиться он может точно также, как и накладной профиль, т.е. для его фиксации не требуется дополнительная подготовка поверхности.

3. Врезной. Врезной светодиодный профиль еще называют встраиваемым LED профилем. С его помощью создаются необычные источники света, встраиваемые в шкафы, столы, и даже стены. Перед установкой в поверхности делается паз подходящего размера.

4. Скрытый монтаж. Светодиодный профиль скрытого монтажа позволяет встроить освещение без каких-либо швов, что позволяет сделать источником света буквально любой предмет интерьера.

5. Подвесной. Подвесной светодиодный профиль подвешивают под потолком на специальных тросиках. Его очень часто используют для организации основного освещения на больших площадях, потому таким образом можно подвесить светодиодную ленту в нужном месте, добиваясь более равномерной освещенности помещения.

6. Напольный. Напольный светодиодный профиль отличается особой прочностью и комплектуется рассеивателем, который герметично закрывает светодиодную ленту. Очень часто монтаж такого профиля производится вдоль плинтуса.

7. Для гипсокартона. Светодиодный профиль для гипсокартона имеет широкие выступы (монтажные ушки), также он применяется как LED профиль под штукатурку.

Если рассматривать формы светодиодных профилей, то будет еще больше вариантов, так как они могут быть круглые, квадратные, прямоугольные, уголки, конусные и другие разнообразные формы.

Преимущества алюминиевых светодиодных профилей:
– при самостоятельном выполнении работ по монтажу светодиодных лент из применение значительно упрощает и ускоряет процесс монтажа;
– при их наличии светодиодные ленты надежно защищаются от внешнего воздействия, например, от влаги, пыли и механических повреждений;
– применение профиля с оптическими линзами или рассеивателями позволяет добиться желаемой освещенности объектов или помещения;
– алюминий отлично отводит тепло, поэтому профиль является отличным радиатором для светодиодной ленты, что значительно продлевает ее срок службы;
– правильно подобрав короб, его даже можно сделать оригинальной деталью интерьера;
– короб со светодиодной лентой может полностью заменить собой основное освещение в помещении.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

1. подготовка к выполнению работы;
2. крепление профиля;
3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

• выбрать способ крепления профиля;
• подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

• дрель с набором сверл;
• шуруповерт;
• саморезы, максимально подходящие по размерам;
• ножовку по металлу для резки профиля;
• инструменты для разметки;
• провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
2. по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

1. устанавливаются рассеиватели и заглушки;
2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Технология установки

Закрепление плинтуса

Инструкция по установке подсветки начинается с описания технологии монтажа плинтуса.

Крепится он так же, как и любая потолочная галтель, но держаться должен прочнее, потому следует очень строго соблюдать технологию:

Вариант плинтуса для монтажа контурного освещения

1. Крайне желательно крепить плинтус не на обои, а на бетонное основание или, как минимум на прочный штукатурный слой. Так что перед монтажом определяем уровень, на котором будет располагаться подсветка и аккуратно снимаем обои со стены.

1. Очищенную полосу, предназначенную для монтажа потолочной галтели, обрабатываем проникающей грунтовкой. Вместо грунта можно использовать клеевой раствор.

Грунтовка основания

1. На этом же этапе можно установить на стену специальный профиль для светодиодной подсветки. Использование такого профиля как минимум желательно: при работе мощные светодиоды сильно нагреваются, потому наклеивать ленту лучше на алюминиевое основание, а не на обои или полиуретан.

Открытый профиль крепим прямо на стену

1. Затем выполняем подрезку галтелей. Здесь самое сложное — правильно состыковать внешние и внутренние углы, так что для формирования краев обязательно используем либо стусло, либо картонные шаблоны.

Схема обрезки углов

1. Сразу после подрезки стыкуем угол на стене без клея, при необходимости корректируя плоскости ножом. Необходимость в дополнительной подрезке возникает довольно часто, поскольку углы в наших квартирах, особенно старой постройки, далеки от идеальных.

Схема установки

1. Затем наносим клей на основание галтели и прикладываем ее к стене. Плотно прижимаем, следя за тем, чтобы излишки клея не попадали на обои.

1. Удерживаем плинтус в течение нескольких минут, пока клей не начнет полимеризоваться. После этого продолжаем оклейку, тщательно стыкуя следующие детали.

Клеим плинтус к потолку

После завершения работы выжидаем несколько часов, а затем затираем щели между фрагментами плинтуса герметиком. Укладывать светодиодную ленту лучше на следующий день, когда клей полностью полимеризуется и плинтус будет надежно зафиксирован на основании.

Монтаж светодиодной системы

Теперь нам остается самая кропотливая работа – монтаж системы освещения.

Сборку конструкции из светодиодных лент делаем так:

Схема правильного и неправильного подключения

Ленту выбранного типа с помощью ножниц разрезаем на фрагменты длиной не более 5 м

По этим меткам ленту можно резать

1. Затем на провод (для обычных лент двухжильный, для RGB – четырехжильный) надеваем термоусадочную изоляционную трубку. Концы проводов зачищаем и припаиваем к контактам на краю ленты.

Изделие с припаянными проводами

1. После припаивания проводов сдвигаем термоусадочную трубку на место контакта и прогреваем ее строительным феном. Благодаря этому изоляция получается максимально надежной.

Изоляция с термоусадочной трубкой

1. Вместо пайки для подключения можно использовать специальный коннектор: мы просто надеваем его на край ленты, а к другому концу присоединяем провода.

Использование коннектора

1. Второй конец кабеля присоединяем к блоку питания. При присоединении нужно строго соблюдать полярность. Также желательно либо обжать концы токопроводящих жил с помощью специального инструмента, либо установить на них специальные концевики.

Подключение к блоку питания

1. После сборки проверяем работоспособность системы, подключая блок питания к сети. Если светодиодная лента работает – можно приступать к ее монтажу.
2. Ленту фиксируем с помощью самоклеящегося слоя на изнаночной стороне, закрепляя либо на профиле, либо на стене, либо на самой галтели.

Лента в специальном монтажном коробе

1. Блоки питания, контроллер, диммер и провода либо размещаем за плинтусом, либо укладываем в специальную нишу, закрытую небольшой дверцей. В этом случае очень удобен подвесной потолок из гипсокартона: за ним можно спрятать все эти элементы.

Как видите, все довольно просто: монтаж ленты своими руками не займет много времени, так что уже через несколько часов вы сможете оценить преобразившийся интерьер.

Куда спрятать блок питания светодиодной ленты?

Место для размещения БП подбирается с учетом:

1. используемой схемы подключения;
2. количества приборов-выпрямителей;
3. габаритов блоков.

Подходящими вариантами для размещения крупного БП могут быть специально проделанное отверстие в мебели или отдельная полка на стене, оборудованная с не просматриваемой стороны стола.

блоки питания для светодиодных лент 12 вольт

В случае с малогабаритными блоками питания (не более 250х150х100 мм) все намного проще:

1. можно спрятать под обшивку потолка;
2. вырезать специальное место в гипсокартонной стене;
3. установить БП в стеновой нише.

Это интересно: Как сделать освещение в гараже своими руками

Виды

Рассеиватель или диффузор, применяемый для светодиодных лент, состоит из двух основных элементов – корпуса и светопропускающей пластинки. У современных моделей первая часть устройства представлена в виде пластмассового, алюминиевого или нержавеющего профиля следующих форм:

1. Угловая.
2. П-образная.
3. С-видная.

Его геометрия определяется прежде всего местом применения рассеивателя, видами кронштейнов для него, особенностями и условиями эксплуатации. В основание профиля приклеивается светодиодная лента, а затем сверху она закрывается прозрачным или матовым материалом. Первые применяются, когда требуется сильная подсветка каких-либо выделенных зон – например, витрин в магазине, вторые – когда требуется создать общее ненавязчивое освещение, например, в ресторане.

Как резать светодиодный профиль на углах?

Для того чтобы обрезать потребуется стусло – трехгранный короб, в двух вертикальных гранях которого предусмотрены сквозные прорези под углом 450 и 900.

Соблюдайте следующий алгоритм действий:

1. Установите плинтус в стусло и плотно прижмите его ко дну и стенке инструмента.
2. Плотно придерживая крепления в установленном положении, обрежьте ножовкой по металлу уголок сквозь прорезь под углом 450.
3. Со второй частью, которая будет составлять стык с первой, необходимо проделать все вышеописанные действия. Резать крепление следует с противоположной стороны стусла, для того, чтобы ваш угол сошелся при монтаже.

Таким же образом обрезается и рассеиватель. Затем грани профиля и экранов слегка зачищаются наждачной бумагой, чтобы сгладить погрешности материала, которые образовались под воздействием ножовки.
