Электронные программируемые реле времени с задержкой включения и выключения

Регулировка приборов с цифровой шкалой

Пользование приборами с функциями механической настройки можно продемонстрировать на примере таймера бытового марки REV Ritter, предназначенного для включения в сетевую домашнюю розетку.


Так называемое «розеточное» реле, предназначенное для использования в бытовых условиях. Время действия, как правило, ограничивается суточным диапазоном. Этого времени вполне достаточно для бытового применения

При помощи розетки с таймером можно управлять в заданном диапазоне времени практически любой бытовой техникой. Для применения этого суточного таймера достаточно включить устройство в розетку и настроить.

Настройка сопровождается следующими действиями:

  1. Поднять все сегменты, расположенные по окружности диска настройки.
  2. Опустить только те сегменты, которые соответствуют времени настройки.
  3. Поворотом диска настройки выставить указатель диска на текущее время.

Например, если были опущены сегменты между цифрами шкалы 18 и 20, после того, как реле начнёт отсчёт времени, нагрузка будет включена в 18 часов и отключена в 20 часов.

В целом, конструкция механического реле REV Ritter позволяет организовать до 48 включений за полные 24 часа.


Модификация «розеточного» реле времени: 1 – розетка подключения нагрузки; 2 – ручное управление; 3 – шкала, размеченная на 24 часа; 4 – программные сегменты; 5 – указатель текущего времени; 6 – вилка включения в розетку бытовой сети (+)

Вместе с тем, устройство поддерживает функцию внепрограммного включения нагрузки. Для этого имеется отдельная кнопка, расположенная на боковой стороне корпуса. Если пользователь активирует эту кнопку, нагрузка подключается к сети непосредственно, независимо от состояния контактов реле.

Особенности монтажа

Чтобы пускатель и реле времени смогли надежно работать, их нужно правильно установить. Устройства должны быть жестко закреплены.

Нельзя устанавливать приборы в местах, которые могут подвергаться ударам и вибрациям, например там, где установлены электромагнитные аппараты (больше 150 А), создающие удары и вибрации во время включения.

Если к контактам магнитного пускателя подключается один проводник, нужно загибать его П-образно, чтобы предотвратить перекос пружинной шайбы зажима.

Если подсоединяются два проводника, они должны быть прямыми, и каждый должен располагаться с одной стороны винта зажима. Обязательно нужно проверить надежность закрепления проводников.

Перед подключением к пускателю концы медных проводников нужно залудить, а многожильные скрутить. Однако нельзя смазывать контакты и подвижные детали пускателя.

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

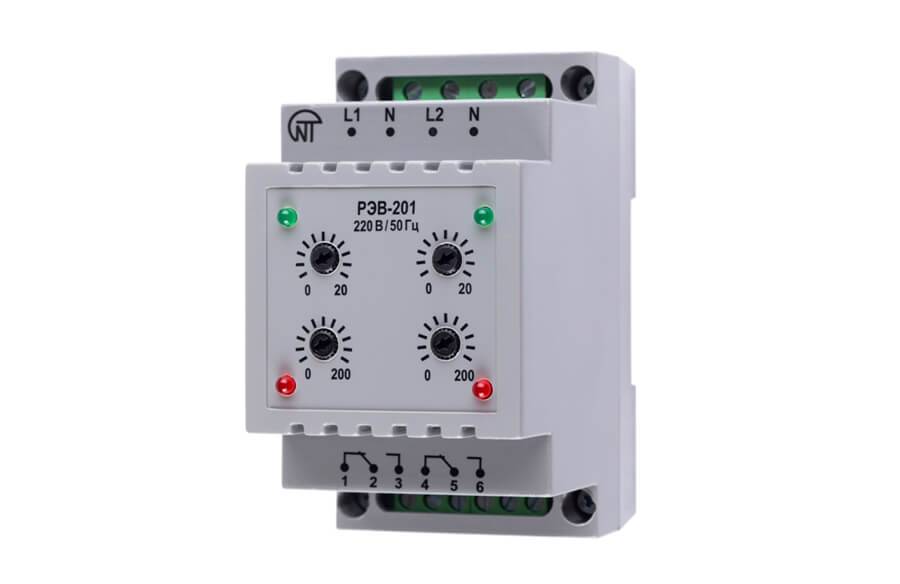

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Что собой представляет реле времени

По сути, это элемент автоматической защиты, позволяющий отключать оборудование на определенное время, а после снова подавать на него питание. К примеру, освещение требуется только в ночное время, тогда как днем оно ни к чему. Разобравшись, как правильно подключить реле времени, можно с легкостью решить этот вопрос.

Если говорить о том, с какими устройствами можно его коммутировать, то список будет весьма обширен. Чаще всего реле времени используют вместе с магнитным пускателем. Довольно удобны такие элементы автоматики при подаче напряжения на котел отопления, если он не оборудован термодатчиком. Ведь постоянный нагрев теплоносителя тоже ни к чему. Стоит попробовать разобраться, как выполняется его коммутация.

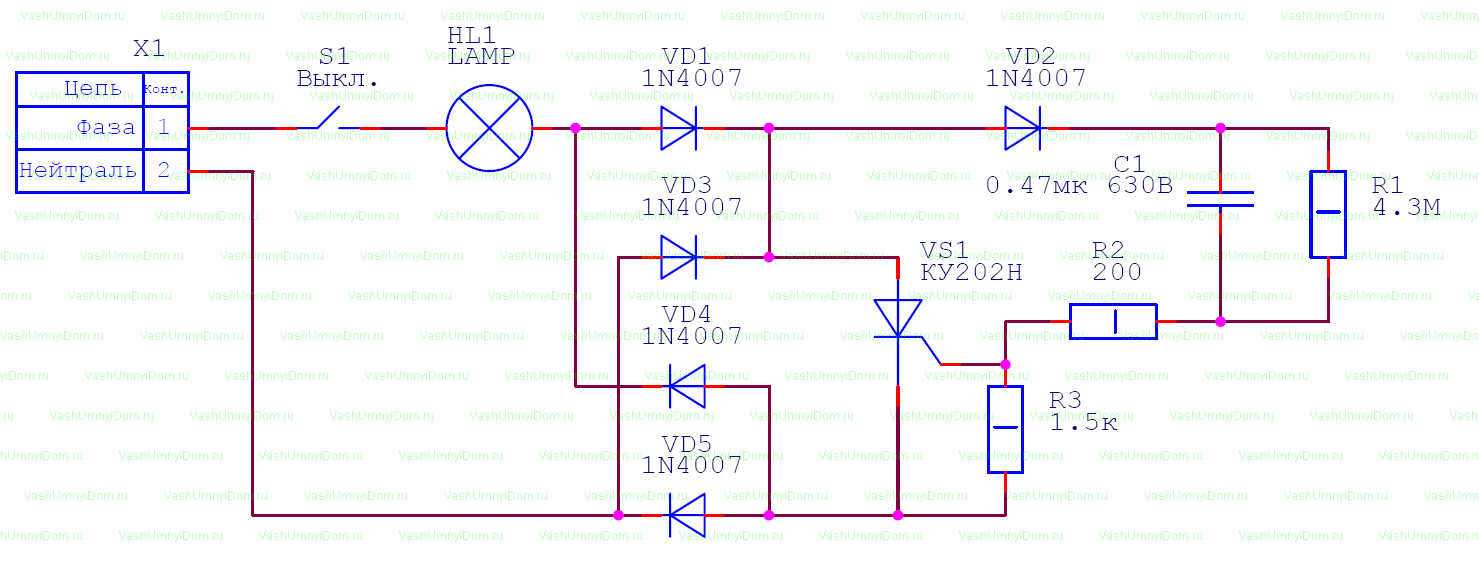

Простое реле времени на 220 В

Данное реле выдержки времени на 220 Вольт является гальванически не развязанным и является простейшим. В качестве элемента коммутации применяется тиристор.

Как мы говорили, тиристор позволяет коммутировать нагрузку, нечувствительную к форме напряжения питания: лампу накаливания, тен, галогеновую лампу и тому подобное.

Нельзя подключить светодиодный драйвер или энергосберегайку типа КЛЛ, любой электронный прибор, имеющий на входе трансформатор.

Минимум деталей схемы и простота схема позволят собрать это схему любому, израсходовав не более 50–100 руб.

Схема работает так же просто, как и выглядит. Если замкнуть контакт S1, то начнется постепенная зарядка C1. В процессе заряда этого конденсатора, тиристор VS1 будет открыт.

На нагрузке HL1 будет сетевое напряжение. Как только конденсатор зарядится, тиристор VS1 закроется и ток через него проходить перестанет. Наш прибор завершить работу и произойдет выключение нагрузки.

Схема содержит такие детали:

диодный мост, выполняющий функцию подачи на тиристор выпрямленного тока: состоит из диодов с максимальным током не ниже 1А и имеющего обратный показатель напряжения не ниже 400В (1N4007);

тиристор серии BT151 (если у вас завалялись КУ 202Н или КУ 202М — применяйте);

  • сопротивление R1 — 4.3 МОм, мощностью 1Вт;
  • сопротивление R2 200 Ом, 1Вт;
  • R3 такой же мощности, 1.5 кОм;
  • конденсатор устройства С1 на 0.47 мкФ, на 630В или большее напряжение;
  • нагрузка HL1 мощностью не более 200 Вт; при применении ламп накаливания, и в том числе галогенных ламп помните, что стартовый ток при включении может превышать рабочий в 10 раз, хотя это продолжается не так долго.
  • выключатель или тумблер S1.

Так как весь принцип работы этого реле сводится к зарядке конденсатора, то изменяя емкость конденсатора проще всего изменить время включения реле.

Из-за простоты данного устройства дать простую формулу расчета времени выдержки невозможно, так как время зависит от параметров конкретного тиристора, сопротивлений резисторов, ёмкости конденсатора.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

  • Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
  • Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
  • Диапазон времени. Время срабатывания.
  • Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
  • Рабочая температура. Среднее значение составляет от -20 до 50 °C.
  • Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
  • Наибольшее сечение кабеля возможное для коммутации.
  • Степень защиты. Должно соответствовать значению не ниже IP 24.
  • Способ регулировки. Цифровой или аналоговый.
  • Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
  • Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Примеры схем подключения

В зависимости от конкретной модели реле времени или поставленных задач, которое оно должно решать, схема подключения может коренным образом отличаться.


Рис. 7: пример схемы подключения

Посмотрите на рисунок 7, в данном примере приведен один из простейших вариантов управления осветительными приборами при помощи реле времени. Подача управляющего сигнала осуществляется на выводы 1 и 2, а к нагрузке от вывода 3 и нулевого провода. Клемма 4 получает питание от сети 220В. Данная схема широко используется для бытовых нужд и практически не применяется для промышленных целей, так как обеспечивает работу только с одним потребителем (прибором освещения, линией, сигнализацией и т.д.).


Рис. 8: Еще одна схема подключения реле времени

На рисунке 8 приведена схема включения реле времени, здесь способ питания аналогичен предыдущей схеме. Но на выходе устройства реализовано подключение двух независимых групп потребителей от контактов 3 и 5, которые могут иметь индивидуальную логику работы. Такой способ подключения предоставляет куда больший функционал, за счет чего он применяется в местах, где требуется управление сразу несколькими приборами.


Рис. 9: схема включения реле через контактор

Как видите на рисунке 9, при подключении мощного оборудования, для которого реле времени не может осуществлять его электроснабжение из-за недостаточной проводимости собственных цепей, применяется подключение логического элемента через силовой контактор. В данной схеме рабочим органом выступает контактор, управляющий сигнал на который подается с контактов реле времени. Основным преимуществом такой схемы подключения является возможность запитать потребитель любой мощности и принципа действия.

Комплектация схемы элементами

Чтобы изготовить такой таймер, работающий на напряжении 12v требуется правильно подготовить детали схемы.

Элементами схемы являются:

  • диоды VD1 – VD2, имеющие маркировку 1N4128, КД103, КД102, КД522.
  • Транзистор, подающий напряжение 12v на реле — с обозначением КТ814А или КТ814.
  • Интегральный счетчик, основа принципа работы схемы, с маркировкой К561ИЕ16 или CD4060.
  • Светодиодное устройство серии ARL5013URCB или L816BRSCB.

Здесь важно помнить, что при изготовлении самодельного устройства необходимо применять элементы, указанные в схеме и соблюдать правила техники безопасности

Какие элементы включает в себя реле времени


Моноблочное устройство – это независимый прибор в отдельном корпусе с встроенным питанием, входами и выходами, дисплеем и панелью управления. Реле задержки выключения имеет катушку и контакты двух типов – нормально открытые и нормально закрытые. На передней панели возле экрана расположены клавиши для настройки.

Реле может иметь автономное питание, включаемое в сеть и вход для электрического прибора. В этом случае реле является самостоятельной управляемой розеткой.

Встраиваемые устройства являются частью электрического прибора, не имеют собственного корпуса. Примером служит программируемый режим работы микроволновой печи, электрической духовки или стиральной машины.


Программирование реле

Программа задается вручную. Устанавливается нужный промежуток времени, через который реле выполнит коммутацию электрической цепи. При необходимости можно запрограммировать определенный день недели, выходные или рабочую смену. Устройство имеет параметры, которые объясняют его программируемую функциональность:

  • возможный диапазон временной задержки (в секундах, минутах, часах, сутках);
  • количество коммутаций;
  • особенности настроек;
  • погрешность по времени за сутки, в секундах.

Промежуточные

Промежуточные реле времени устанавливаются в механизмы, которым нужна задержка сигнала на определенный момент. Они в свою очередь разделяются на подтипы:

  • электромагнитные;
  • пневматические;
  • моторные;
  • с часовым или анкерным механизмом;
  • электронные.

Рассмотрим устройство и назначение каждой разновидности.

Электромагнитные

Используются в цепях постоянного тока, где на катушке устройства добавлен отдельно короткозамкнутый виток и за счет остаточного поля происходит замедление на отпускание контактов или замыкание. Пределы регулирования до 5 секунд.

Чаще всего такие реле времени применяются в цепях управления разгоном и торможением электропривода.

Пневматические

Данный тип снабжен специальным пневматическим демпфером или диафрагмой, регулировка производится изменением размера воздушного отверстия. После поступления сигнала якорь тянет поршень, но не может сделать это мгновенно, пока воздух находится в демпфере. Через регулируемое отверстие задается время срабатывания. Регулирование возможно до 60 секунд.

Реле времени пневматического типа часто используют для автоматического управления оборудованием, к примеру, металлорежущим станком. Помимо этого пневматические реле нашли свое применение в цепях управления приводом для ступенчатого регулирования, разгона и торможения.

Моторные

Сердце устройства синхронный двигатель, работающий от переменной сети 50 Гц. Сложное механическое устройство с возможностью установки задержки от нескольких секунд до десятков часов.

Моторные реле времени, собственно, как и анкерные, могут применяться в цепях защиты ВЛ для повторного включения.

С часовым или анкерным механизмом

Работают за счет взведенной пружины. Электромагнит заводит пружину, устройство начинает работу (принцип заводной игрушки) и замыкает контакты. Диапазон регулирования реле 0,1-20 сек.

О том, для чего они нужны, мы уже рассказали немного выше.

Электронные

Обширное семейство аналоговых и цифровых электронных устройств, использующие физические процессы в электронных схемах, заряд или разряд конденсатора, отсчет определенного числа импульсов.

С помощью реле электронного типа можно неплохо экономить дома, к примеру, возьмем свет в коридоре, кладовке или подъезде. Нажимая кнопку мы включаем свет. По прошествии определенного времени он отключается, этого периода должно хватить на поиски предмета в коридоре, кладовке или попадание в квартиру. Свет без надобности не горит, по забывчивости оставленный включенным.

Наглядно увидеть, какие есть реле времени и какой принцип действия у каждого типа исполнения, вы можете на видео ниже:

Принцип работы существующих таймеров

Вот и все, что хотелось рассказать вам об особенностях применения разных типов реле времени. Теперь вы знаете, какие бывают разновидности таймеров и как они работают.

Будет интересно прочитать:

  • Типы систем заземления и их назначение
  • Как сделать уличное освещение на даче
  • Как меньше платить за свет

Тестирование реле


Тестирование реле

Электронные аппараты работают на основе цифровых импульсов. Современные устройства имеют высокопроизводительные микропроцессоры. Обычно РВ расчитано на коммутацию индуктивных или неиндуктивных нагрузок. Для настройки прибора цифрового типа потребуется ввести нужные параметры времени, используя функциональные клавиши. Возможность широкой настройки позволяет выставлять не только секунды, но и дни недели.

Цель тестирования – разобраться с конструкцией и принципом действия реле времени. Проверка прибора при новом включении производится в следующей последовательности.

  • Внешний осмотр и проверка механической части.
  • Проверка действия искрогасительного контура.
  • Тестирование выпрямительного устройства.
  • Определение сопротивления току цепи обмотки.
  • Проверка напряжения при срабатывании и возврате.
  • Контроль времени срабатывания.

Тестирование основных параметров проводится с помощью специального устройства. При осмотре механической части выявляют коррозию, загрязнения. Проверяют ход и балансировку подвижных частей, состояние осей и пружин, затяжку винтов и осевой люфт.

Важным моментом является проверка прочности изоляции. Напряжением поочередно воздействуют на все цоколи и зажимы. Изоляция должна выдерживать напряжение 1000 В при частоте переменного тока 50 герц.

Что представляют собой таймеры

Они обеспечивают подачу определённых сигналов различным устройствам в точно установленные моменты времени. Природа бытовых приборов или промышленного оборудования при осуществлении управления не имеет решающего значения.

Выключатель с таймером отключения может работать как с небольшими промежутками времени, так и осуществлять управление на протяжении дней, недель или месяцев. Мастер должен обеспечить надлежащее электрическое соединение. При программировании нужно установить время, когда должен быть подан сигнал.

Иногда такие реле времени имеют дополнительные полезные свойства. Например, таймер для чайника или кофеварки может находиться в одном корпусе с розеткой. Таким образом владелец легко может сразу установить временные параметры работы устройства.

На электронных устройствах используется дисплей и несколько клавишИсточник sovet-ingenera.com

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.
Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Микроконтроллеры

Современные электронные микроконтроллеры могут совершать в одну секунду несколько миллионов операций. И это большое достижение науки. Если есть необходимость задержать время до бесконечности, то всего лишь необходимо зациклить операцию. Но есть у этой стороны дела и отрицательная сторона. То есть, получается так, что микроконтроллер кроме этой операции больше ничего делать не будет. А если появляется необходимость сделать выдержку времени не на одну секунду, а на одну минуту. Как же тогда? Ведь процессор будет простаивать, приборы греться, будут выполняться команды, которые никому не нужны.

Чтобы добиться этого, необходимо в микроконтроллер установить таймер, а лучше несколько. Что же собой представляет это реле времени в микроконтроллерах? Если не вдаваться глубоко в конструкцию и принцип работы, то это, по сути, обычный счетчик двоичного типа, который считает импульсы. Последние вырабатывает специальная схема, установленная в микроконтроллер. Кстати, в семействе серии 8051 импульс выходит при выполнении каждой отдельной команды. Поэтому реле просто считает количество выполненных команд. А вот процессор в это время занимается выполнением всей программы.

Схема реле времени с задержкой выключения света

Чтобы было понятно:

  • Производится запуск счетчика от нулевого уровня. Реле начинает считать команды.
  • Один импульс – одна единица¸ которая увеличивает содержание счетчика.
  • Как только счетчик заполнится полностью, происходит его обнуление. Это и есть время задержки.

Но, как сделать выдержку короче? И здесь все достаточно просто. Для примера возьмем восьмиразрядный таймер, у которого переполнение счетчика будет происходить через 256 импульсов с любой периодичностью. Чтобы укоротить выдержку времени, необходимо начать считать импульсы не с нулевой отметки, а с промежуточной, например, с 150. Здесь главное правильно провести настройку.

Но и тут есть один нюанс. Одна операция будет производиться за 255 микросекунд. А ведь наша задача увеличить выдержку до минуты. Все дело в том, что переполнение счетчика – это своеобразное большое событие. Оно способствует прерыванию всего процесса, то есть, работы всей программы. Процессор на это реагирует мгновенно, он тут же переходит на подпрограмму. Последняя из всех выдержек может сложить большое количество разных вариантов, и в этом плане временной показатель ничем не ограничен.

Сама же подпрограмма – это буквально несколько команд. Поэтому она действует непродолжительно. После чего процессор заново переходит на основную программу.

  • Две схемы реле времени с задержкой выключения на 220в
  • Устройство, схема и подключение промежуточного реле
  • Что такое твердотельное реле, назначение, принцип работы
  • Маркировка реле ж/д автоматики и телемеханики
  • Условные графические и буквенные обозначения реле на электрических схемах
  • Принцип работы и схема подключения реле времени
  • Что такое реле: разновидности, область использования, основные характеристики
  • Назначение теплового реле
  • Реле электромагнитное 12v 4-х контактное соатэ
  • Реле напряжения в трехфазной сети
  • Реле контроля фаз и напряжения
  • Защита от перенапряжения: обзор доступных вариантов и эффективных устройств (90 фото)
  • Принцип работы и разновидности таймеров для выключения света
  • 3 идеи сборки реле времени своими руками
  • Терморегулятор своими руками
  • Расчет сопротивления резистора для светодиодов: онлайн-калькулятор
  • Как настроить датчик давления воды в системе водоснабжения
  • Проверка стартера автомобиля с помощью мультиметром
  • Датчик сухого хода для насоса
  • Схемы подключения магнитного пускателя на 220 в и 380 в + особенности самостоятельного подключения
  • Гидроаккумулятор выбор и принцип работы
  • Принцип работы гидроаккумулятора и зачем он нужен гидроаккумулятор в системе водоснабжения
  • Как правильно подойти к выбору датчика света, описание и классификация
  • Почему водяная станция не набирает давление: основные причины
  • Схема подключения авр на контакторах. реле контроля фаз

С этим читают

  • Две схемы реле времени с задержкой выключения на 220в
  • Устройство, схема и подключение промежуточного реле
  • Что такое твердотельное реле, назначение, принцип работы
  • Маркировка реле ж/д автоматики и телемеханики
  • Условные графические и буквенные обозначения реле на электрических схемах
  • Принцип работы и схема подключения реле времени
  • Что такое реле: разновидности, область использования, основные характеристики
  • Назначение теплового реле
  • Реле электромагнитное 12v 4-х контактное соатэ
  • Реле напряжения в трехфазной сети

Что такое таймеры, реле паузы, задержки

Сразу оговоримся: самодельные автопортреты регулируют задержку от нескольких секунд до 10-15 минут. Есть схемы включения и включения / выключения нагрузки, а также включения в определенное время суток. Но их диапазон задержки и возможности ограничены, отсутствует функция периодической самоактивации по несколько раз и настройки интервалов между такими циклами, как в заводских приборах. Однако возможностей самоделок (в продаже есть и готовые аналогичные простые модули) достаточно для включения вентиляции гаража, освещения в кладовой и подобных не слишком требовательных операций.

Реле времени (таймер, пауза, реле задержки) – это автоматический спусковой механизм, который срабатывает в установленное пользователем время, включая / выключая (замыкая / размыкая контакты) устройства. Таймер чрезвычайно удобен в ситуациях, когда пользователю нужно, чтобы устройство включалось или выключалось в другом месте. К тому же такой узел поможет в обычных бытовых случаях, например, позаботится, когда забудут выключить / включить технику.

Таким образом, временное реле исключит ситуации, когда электроприбор был оставлен включенным, забыл выключить, соответственно, он сгорел или, что еще хуже, вызвал пожар. Активировав таймер, вы можете заниматься своими делами, не беспокоясь о том, что вам придется вернуться в определенное время для ремонта оборудования. Система автоматизирована, установка автоматически отключается по окончании установленного периода пуска.

Где это используется

Многим знакомы щелчки в советских стиральных машинах, когда перед включением / выключением с крупными градуированными циферблатами выставлялась определенная задержка. Это яркий пример этого устройства: например, работа была выставлена ​​на 10-15 минут, барабан на это время вращался, поэтому, когда часы внутри дошли до нуля, стиральная машина выключилась.

Реле времени всегда устанавливаются производителями в микроволновые печи, электрические печи, электрические водонагреватели, автоматический полив. При этом у многих устройств его нет, например, освещения, вентиляции (вытяжки), поэтому можно купить таймер. В простейшем виде он выглядит как небольшой прямоугольный блок с переключателями времени и вилкой для обычной розетки («дневной» таймер розетки), в которую он вставляется. Затем вставляется вилка шнура питания обслуживаемого устройства, время задержки устанавливается элементами управления на корпусе. Также существуют стандартные размеры для позиционирования через линейное соединение (с проводами, кабелями, для панелей), для интеграции в устройства.

Устройство, разновидность, характеристики

Чаще всего таймеры в заводских электроприборах с расцепителями построены на микроконтроллере, который часто также управляет всеми режимами работы автоматизированного устройства, в котором они установлены. Описанное сочетание функций обходится производителю дешевле, так как отпадает необходимость изготовления отдельных микросхем.

Опишем простейшие схемы реле времени с задержкой, только с возможностью включения / выключения и выбора временной паузы в коротком интервале (до 15–20 мин.):

  • для низковольтного питания (5-14 В) – на транзисторах;
  • на диодах – для питания напрямую от сети 220 Вольт;
  • на микросхемах (NE555, TL431).

Есть специальные заводские модули, купить их можно на интернет-сайтах (Алиэкспресс, аналогичные и специализированные ресурсы), на радиорынках, в специальных магазинах. Полностью ручные изделия создаются по аналогичным схемам, в основном для простых задач: элементарное отключение / спаривание контактов в определенный заданный момент времени, при этом интервал задержки сокращается с секунд до 15-20 минут.

Выводы и полезное видео по теме

Видео, где рассматривается возможность подключения реле времени. Также этот познавательный фильм рассказывает о том, чем отличается реле времени от таймера и какие функции присущи тем или иным моделям электронных приборов.

Фактически рассматривается возможность использования модульного устройства, где присутствуют два независимых коммутирующих по времени устройства. Схема предусматривает включение двух приборов бытовой техники, настройку их работы во временных интервалах и другие функции.

Конечно же, все существующие модификации реле времени не охватить одним скромным обзором. Для рассмотрения всего ассортимента приборов потребуется написать целую книгу. Собственно, справочники по таймерам разных видов доступны, и при желании отыскать необходимые сведения можно всегда.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
