Как проложить кабель в земле

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Основные требования к подземной прокладке кабеля

Некоторые источники рекомендуют сначала составить проект трассы и согласовать его с энергетиками. Однако, это долгий и довольно нудный процесс, без которого можно обойтись. Длина траншеи, как правило, невелика, поэтому согласование станет излишней тратой времени.

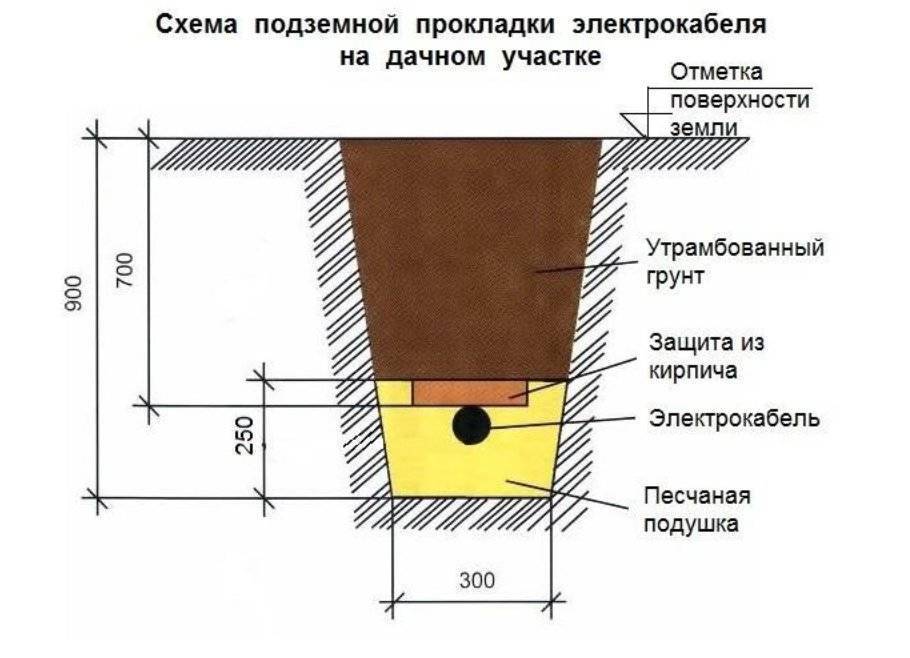

Перед тем, как проложить кабель в земле на даче, надо составить план участка и отметить на нем все элементы благоустройства и трассу для кабеля. Обойтись без рабочего чертежа не удастся, поскольку надо соблюдать условия:

• Глубина траншеи должна быть не менее 80 см. Если кабель спрятать в гофрированную трубу, можно уменьшить глубину до 50 см, хотя разница невелика.
• На дне делается слой песчаной засыпки толщиной 10 см. Он тщательно выравнивается и трамбуется.
• Трасса не должна проходить поблизости от растений или иных объектов. Расстояние между ними не должно быть меньше 1 м (рекомендуемое расстояние от деревьев – 2 м, а от кустарников – 0,75 м).
• Расстояние от траншеи до канализации – 1 м, а до газопровода – 2 м (минимум).
• Рекомендуется прокладывать прямую траншею. Если это никак не получается, следует исключить резкие повороты.

Резкие повороты траншеи делать не рекомендуетсяИсточник russtroy40.ru

• Расстояние между другими кабелями или коммуникационными линиями в грунте должно быть не менее 0,15 м.
• Если в траншее находится несколько проводов разного типа и назначения, между ними надо обеспечить зазор 10 см.

Кроме этого, необходимо знать, как правильно проложить кабель в земле на даче

Важно исключить натяжение провода. Его укладывают волнами, с небольшими изгибами. Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия

Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель

Это позволит компенсировать тепловые расширения, подвижки грунта, другие воздействия. Если длины кабеля не хватает, укладка в натяг все равно не поможет, но возникнет опасность разрыва провода. Для выполнения ремонта придётся раскапывать траншею и повторно подключать кабель.

Перед тем, как проложить кабель в земле, надо натянуть на него все дополнительные элементы – гофрированный шланг (рекомендуется), футляры для защиты от выступающих предметов. Вообще-то, их надо удалить из траншеи, но иногда это бывает невозможно сделать. Если о футляре забыли, или во время укладки обнаружились ранее не известные выступы, можно использовать кусок асбоцементной трубы, разрезанной пополам в продольном направлении. Обе части надевают на кабель в нужном месте и соединяют хомутом или скотчем.

Укладка делается свободно, волнамиИсточник amadey.e4u.ru

Достоинства и недостатки подземной прокладки

Преимуществами укладки кабеля в траншее принято считать:

• Надёжная защита кабеля от внешних воздействий.
• Отсутствие на участке дополнительных элементов – столбов, опор и прочих конструкций.
• Не требуется уход или обслуживание.
• Вес и размер кабеля не имеет значения, нет нужды учитывать несущую способность опор и ветровую нагрузку.
• На виду нет никаких проводов, при отсутствии ошибок срок службы кабеля составит многие годы.
• Верхний слой почвы пригоден для посадки огородных растений.
• Все расходы разовые, в отличие от воздушного способа, где постоянно требуется ремонт опор или замена повреждённого кабеля.

К недостатками подземной прокладки относятся:

• Необходимость производить земляные работы, иногда вручную.
• Надо учитывать массу нормативных значений. В частности, необходимо знать, на какую глубину закапывать электрический кабель в частном доме.
• Визуальный контроль за состоянием кабеля отсутствует.
• Есть возможность деформирующих воздействий земляных пластов, или проникновения воды.
• При необходимости ремонтных работ, приходится почти полностью повторять процедуру укладки.

Несмотря на некоторые недостатки, подземная прокладка считается наиболее удобным и безопасным вариантом.

Под землёй кабель должен быть надёжно защищёнИсточник квант-спб.рф

Прокладка кабелей в земле: какой кабель лучше использовать

Большинство электриков утверждают, что прокладка кабеля в траншее должна осуществляться с использованием специального материала, в том числе и самого провода – так говорят не только они, но и так называемые ПУЭ (правила устройства электроустановок). Спорить с этими правилами бесполезно и нарушать их предписание будет неправильно. НО! Существует и обратная сторона медали, которую написанные в прошлом столетии правила не учитывают. Все это понимают, но спорить с ними не пытаются – окажется себе дороже, поэтому лучше немного перестраховаться. Так что же утверждают данные правила? Какой кабель предписывают использовать при устройстве подземной электропроводки?

В ПУЭ на этот счет имеется однозначный ответ.

• ПУЭ 2.1.48. Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабеле.

• ПУЭ 2.3.37. Для кабельных линий, прокладываемых в земле или воде, должны применяться преимущественно бронированные кабели. Металлические оболочки этих кабелей должны иметь внешний покров для защиты от химических воздействий.

Согласитесь, для обычного человека это слишком запутанная формулировка, из которой можно понять только то, что кабели должны быть специальными. В общем, если говорить простым языком, то они должны иметь серьезную защиту от воды и не менее качественную защиту от механических повреждений. Кроме того, они должны быть очень прочными на разрыв, чтобы с успехом противостоять подвижкам грунта. В большинстве случаев, по утверждению того же ПУЭ, под эту категорию попадает кабельно-проводниковая продукция с маркировкой ВББШв и АВББШв.

Теперь просто откроем спецификацию на любой современный провод и прочитаем, что там написано – к примеру, ВВГ или тот же ПВС, да и ШВВП тоже. Их характеристики в полной мере подходят для прокладки подземным способом – они влагозащищены на все 98%, как и предписываемые провода, они довольно прочные на разрыв. Единственное, чего у них нет, это бронезащиты – но, извините меня, о какой бронезащите может идти речь при монтаже осветительной проводки в саду?

В общем, ситуации бывают разные, а те же ПУЭ просто имеют в виду прокладку силового кабеля – практика показывает, что для обустройства приусадебного участка, в принципе, подойдет любой кабель подходящего сечения. Другое дело – правильность его прокладки.Об этом поговорим дальше.

Прокладка электрического кабеля

Требования, предъявляемые ПУЭ к защите

Защита электрических линий считается самым главным условием укладки проводов в траншее под землёй. При этом согласно ПУЭ к подземной электропроводке предъявляется целый перечень требований.

​

• В месте вхождения электрической линии в дом кабель помещается в муфту, из асбестоцемента, которая выступает не менее чем на 60 см с каждой стороны стены.
• На всей продолжительности подземной электропроводки кабели защищаются кирпичом, уложенным поперёк проводам или асбестоцементной трубой. Это необходимо для защиты электросети от просадок почвы.

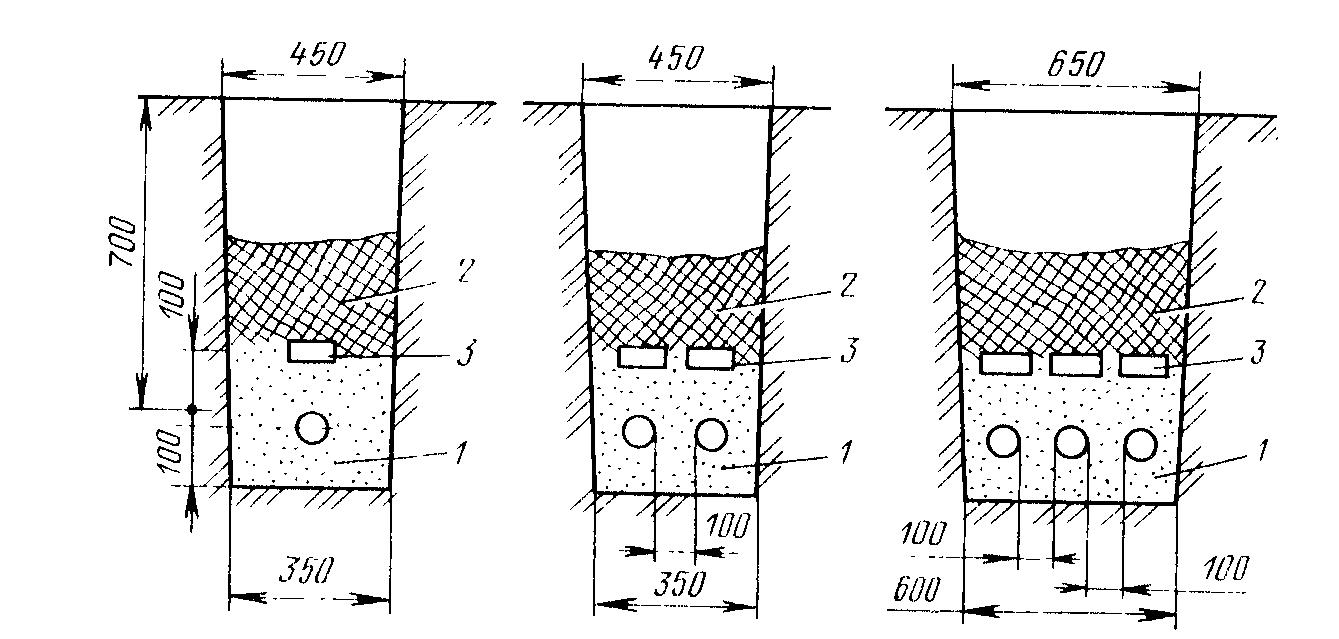

• При прокладке нескольких проводов в одной траншее расстояние между соседними кабелями не должно быть меньше 10 см для сети 10 кВ, 25 см, если это высоковольтная сеть 20-35 кВ и 50 см между проводами разных организаций.
• Проложенные в траншее провода должны засыпаться слоем грунта с укладкой механической защиты или сигнальной ленты.
• Сигнальную ленту нельзя укладывать непосредственно на кабель. От провода до маяка, должно быть, не меньше 25 см по вертикали. В случае прокладки в траншее нескольких проводов ленты укладываются отдельно над каждым кабелем.
• В случае пересечения кабельной линией других коммуникационных систем сигнальную ленту укладывают не ближе 200 см от смежных коммуникаций.

Технология прокладки кабельной линии

Прокладка кабельной линии

Прокладка кабельной линии

По технологии, кабель прокладывается с небольшим запасом на случай механического смещения почвы и с учетом деформации при изменении температуры. На практике это означает волнообразную укладку кабеля, если речь идет о его размещении в траншее, и создание стрелы провеса – если кабель проводят по конструкциям. Создание колец кабеля для запаса недопустимо.В случае вертикальной прокладки применяют жесткое крепление в виде прокладок из листовой резины, поливинилхлорида или эластичного материала, рассчитанного соответствующий температурный диапазон.

Монтаж проводится в два этапа – создание опорных конструкций для прокладки и непосредственную работу по прокладке кабеля и его подключения к выводам.Внутри помещений и местах снаружи, доступных для неквалифицированного персонала, а так же где есть возможность передвижения транспортных средств, перевалки грузов и работа механизмов, кабели прокладываю на высоте более 2 метров.

Нормы прокладки кабелей

По нормам, кабель должен укладываться на глубину не менее, 0,7 метра. В одной траншее допускается размещение не более 6 жил (при напряжении 6-10 кВт) и не более двух, при напряжении 35 кВт. Ширина траншеи должна выбираться исходя из удобства работ, однако, должна быть не менее 20 см при напряжении до 10 кВт, и не менее 30 см – при 35 кВт.При количестве кабелей более 20 штук, оправдано организовывать их размещение в туннеле.

Испытания

На объект кабель поставляется в заводской упаковке – барабане. После удаления внешней обшивки барабана необходимо оценить состояние оболочки изоляции наружных витков на предмет подтеков, трещин, смещений или зазоров между витками бронеленты. Поврежденный при перевозке кабель удаляют, а оставшийся – испытывают повышенным напряжением.

Прокладка контрольного кабеля в земле должна сопровождаться испытанием его волнового сопротивления с целью обнаружении я неисправностей или повреждений, допущенных при монтаже.

При прокладке кабеля при отрицательных температурах необходимо учитывать температуру окружающего воздуха. При условии монтажа кабеля, подогретого в помещении, скорость его монтажа на улице выбирается из следующих температур:

• От 0 до минус 10 градусов – время монтажа не более часа;
• От минус 10 до 20 градусов – время монтажа не более 40 минут;
• При температуре ниже 20 градусов – время монтажных работ не более 30 минут.

При температуре ниже 40 градусов прокладывать кабель любой марки запрещено.Прокладка кабеля в земле, проверка электрооборудования, электроиспытания, монтаж и многие другие работы, связанные с электрооборудованием, может провести компания «10 Киловольт». К вашим услугам – штат высококлассных специалистов и их бесценный опыт.

Как ввести в дом?

Существует несколько способов, с помощью которых можно ввести в здание проложенные под землей кабеля. При этом проводить их просто через фундамент недопустимо. Есть несколько методов:

Если в доме есть подвал на ленточном фундаменте необходимо сделать дырку, в которую будет замурован кусок металлической трубы. При этом края трубы должны слегка выступать над уровнем фундамента. В данную трубу будут проведены кабеля, а оставшееся пространство требуется герметизировать.
Установка изогнутой металлической трубы, сквозь которую будут проводиться кабеля. Это необходимо сделать в том месте, где проложенный под землей кабель подходит к дому. На необходимой высоте провести провода в дом через стену

Особое внимание следует обратить на радиус изгиба – изгибы под углом в 90 градусов являются недопустимыми.
В случае свайного фундамента этот процесс значительно упрощается. Так, траншею следует тянуть к месту ввода, а в полу дома требуется сделать небольшое отверстие, с помощью которого и будет введена питающая линия.
С мелкозаглубленным фундаментом понадобится проводить трассу под ним

Для этого следует проложить металлическую трубу, в которой будет проведен кабель.

Прокладка кабеля под землей – очень ответственная и непростая задача, в которой важно обратить внимание на множество мелочей, при этом не повредить изоляцию, так как в таком случае весь процесс придется переделывать с нуля

Характеристики труб для прокладки кабелей в почве

Для создания кабельных блоков (2. 3. 102.) разрешается использовать трубы:

• металлические (чугунные, стальные);
• асбестоцементные;
• бетонные;
• керамические;
• прочие.

Под прочими подразумеваются, в том числе, и пластиковые. Выбор материала зависит от уровня грунтовых вод, наличия агрессивной среды и блуждающих токов. При прокладке маслонаполненных однофазных кабелей трубы должны быть выполнены из немагнитного материала, причем в каждой из них прокладывается один кабель.

Гофрированные трубы

Благодаря своей лёгкости и гибкости такие виды широко используются для прокладки в земле. Выпускаются в двух вариантах:

• армированные;
• неармированные.

Первые виды более прочные благодаря стальной проволоке, вмонтированной при изготовлении. Особенно удобна для монтажа двустенная труба. Внешний слой выполнен в виде гофры из ПНД, который обладает высокой прочностью. Внутренний –изготавливается из ПВД (полиэтилен высокого давления) и образует гладкую поверхность, это способствует более удобному протаскиванию кабеля.

ПНД легко переносит ультрафиолетовое излучение, не подвергается коррозии, всё это делает их применимыми для прокладки наружной (уличной) проводки. Некоторые виды снабжаются зондом – шнуром, протянутым через всю длину трубы. Это значительно убыстряет процесс монтажа.

Металлические трубы

Металл намного прочнее пластика, поэтому такие трубы прокладываются там, где особенно важна механическая прочность. Стальные трубы укладываются при пересечении:

• трамвайных и железнодорожных путей;
• автомобильных дорог;
• въездов в гараж или ограду;
• газо- и нефтепроводов;
• теплотрассы.

Пластиковые трубы

Такой вид находит всё больше применение при прокладке кабеля или провода. Связано это с характеристиками:

• в отличие от металлических, пластиковые трубы не подвержены коррозии, благодаря чему срок службы увеличивается до 50 лет;
• являясь диэлектриком, дополнительно защищает кабель;
• не требуют заземления;
• стойки к химическим веществам и растворителям;
• ПНД может эксплуатироваться при температуре до -45 градусов.

Следует обратить особое внимание на сравнительно новый материал из сшитого пенополиэтилена (полиэтилена). В отличие от полиэтилена, сшитый полимер имеет ряд преимуществ:

• размягчение материала наступает при температуре +150 градусов, а плавится при +200 градусов;
• обладает большей жесткостью и прочностью на разрыв;
• имеет высокую пароизоляцию;
• способен восстанавливать форму при кратковременной деформации.

• https://www.air-ventilation.ru/Prokladka-kabelnyh-liniy-v-zemle.htm
• https://elektrik-sam.ru/jelektroprovodka/3540-kak-prolozhit-kabel-pod-dorogoj-i-kakie-trebovanija-nuzhno-uchityvat.html
• https://stroychik.ru/elektrika/prokladka-kabelya-v-zemle
• https://samelectrik.ru/kak-prolozhit-kabel-pod-dorogoj.html
• https://trubaspec.com/vidy-trub/kakaya-truba-dlya-prokladki-kabelya-v-zemle-luchshe-podkhodit-obzor-preimushchestv-raznykh-vidov-tru.html
• https://220.guru/electroprovodka/provoda-kabeli/montazh-v-trubax.html

Процесс раскатки

Кабельный барабан немного разматывается, и за конец кабеля цепляется трос. Он в свою очередь может быть подцеплен к лебедке, служебному автомобилю или трактору. После кабель с небольшой скоростью (до 2 км/ч) начинают разматывать. Рабочие должны следить за тем, чтобы конец двигался строго по роликам, корректируя его направление по ходу движения. Чтобы при подходе к направляющим роликам с закрытыми гранями каждый раз не отцеплять трос, его нужно заранее пропустить через них. То же самое необходимо сделать с трубами, тоннелями и другими закрытыми системами.

Работы далеко не всегда получается производить с использованием технических средств и кабельных валиков по всей длине траншеи. В таком случае бригада разматывает кабель вручную, погрузив его на плечо. При этом расстояние между людьми должно быть таким, чтобы нагрузка на каждого не превышала 30 кг, а кабель не провисал до земли.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Виды защитных труб

Для чего используются ПНД трубы? Они предназначены для защиты кабеля от различных воздействий. В грунте содержатся химические соединения, которые могут нанести ему вред. Также опасность для кабеля представляют механические повреждения или нагрузки и блуждающий ток.

Изделия ПНД по назначению разделяют на электротехнические и чисто технические. В первую категорию входят армированные гофрированные либо двойные трубы. Они отличаются повышенной степенью защиты. Чисто технические трубы более простые, они однослойные, отсутствует дополнительная защита. Но и цена у них будет ниже.

Гофрированные трубы для прокладки проводов используют для защиты телефонных линий, сетей электричества и так далее

Неважно, переменный или постоянный ток идет по кабелю. Но напряжение не должно превышать 1 кВ

В сведениях о технических характеристиках труб указано: расцветка, маркировка, размеры, толщина стенки, количество слоев, соответствие ГОСТу. Обычно для данного вида изделий действует такая закономерность: от диаметра трубы напрямую зависит толщина стенки. Чем больше первый параметр, тем больше второй.

В трубах толщина стенки может сильно различаться. Минимальное значение этого параметра равняется двум миллиметрам. В таком случае диаметр трубы находится в диапазоне от 15 до 50 мм. А максимальное значение — до 3 см. Тогда диаметр трубы доходит до 25 см.

Классификация труб в соответствии с предельным давлением:

• Легкие (допустимое давление — 0.25 МПа);
• Среднелегкие (допустимое давление — 0.4 МПа);
• Средние (допустимое давление — 0.6 МПа);
• Тяжелые (допустимое давление — 1 МПа).

Маркировка кабеля соответствует его рабочим характеристикам. Найти ее можно на «рукаве». Таким образом обозначается вес изделия.

Маркировки труб:

• «Л» — легкая;
• «СЛ» — среднелегкая;
• «С» — средняя;
•  «ОС» — среднеоблегченная;
• «СТ» — среднетяжелая;
• «Т» — тяжелая.

Внутри трубы можно прокладывать одновременно несколько кабелей (максимум — 4 штуки). Если его поперечное сечение от 6 до 8 кв. мм, то нужно покупать трубу с диаметром в диапазоне от 20 до 40 мм.

Выбирать трубу нужно с учетом количества проводов в ней. К примеру, если планируется провести три кабеля с площадью сечения 10 кв. мм, то подойдет труба такого же диаметра, как и для двух кабелей с сечением в 25 кв. мм.

Перейдем к проводам потолще. Для кабелей с поперечным сечением от 35 до 70 кв. мм оптимальный диаметр трубы будет от 40 до 50 миллиметров. Стоит учитывать, что с ростом ширины просвета снижается размер рукава.

Еще одной значимой характеристикой трубы, определяющей ее качества, является показатель SDR. Для его расчета необходимо разделить внешний диаметр изделия на толщину стенки. Чем выше значения данного показателя, тем ниже надежность трубы. Поэтому нельзя выбирать изделия со слишком тонкой стенкой относительно его диаметра. Ведь оно быстрее выйдет из строя из-за низкой прочности.

Укладка технических рукавов по общему принципу похожа на укладку электротехнических рукавов. Тут различиями являются только назначение, а также соответствующая маркировка. Технические трубы из полиэтилена низкого давления предназначены для укладки в грунте неэлектрических коммуникаций. Например, их можно использовать для проведения теплопровода либо канализации.

Такие трубы можно использовать не только для отвода технических жидкостей или канализационных вод. Также они подходят для реализации дренажных и мелиорационных системы, установки безнапорного водопровода и аналогичных коммуникаций.

Технические трубы под кабель в землю нельзя изгибать или деформировать, в отличие от гофрированных изделий. Поэтому для создания поворотов используются соединительная арматура: муфты, фитинги и переходники. Для абсолютной герметизации возможна сварка «встык» либо применение компрессионных фитингов.

Подробно узнать сведения о трубе ПНД можно из маркировки. По ней получится определить технические характеристики изделия.

План

После того, как вы приблизительно представили трассу, можете для удобства перенести ее на бумагу, создав схему. Не забудьте, что на плане должны присутствовать основные постройки, а также наличие водопровода, канализации и так далее. После того, как будет выкопана траншея необходимо уложить в нее кабель. В процессе этого следует произвести замеры расстояний ко всем долгосрочным объектам. Перенесите их на схему.

Для удобства кабели, имеющие разное назначение, можно отметить на схеме разными цветами.

Среди профессионалов в данном вопросе, этот этап в прокладке трассы под землей называется привязкой к местности. И впоследствии данная схема со всеми расстояниями может очень пригодиться, например, во время перепланировки участка, при новых постройках и так далее.

Рекомендации

Перед тем, как начать укладку кабеля в землю и после засыпки, необходимо проверить сопротивление изоляции. С этой целью требуется воспользоваться специальным прибором под названием мегаомметр, который, подавая высокое напряжение, проверяет качество и состояние изоляционного покрытия.

После того, как проведете проверку, следует снять остаточное напряжение. Для этого необходимо закоротить провода на землю

Но учтите, что данная процедура требует особой осторожности, так как при качественной изоляции и при длинной трассе возможно очень большое напряжение. В связи с этим, работая с омметром и снимая остаточное напряжение, рекомендуется воспользоваться специальными диэлектрическими перчатками и очками

В случае отсутствия омметра, подойдет и самый обыкновенный тестер или же вольтметр. С их помощью можно обнаружить пробой, прозвонив все проводники один с другим.

Во время укладки необходимо проследить, чтобы не было никаких повреждений изоляции, поэтому после укладки рекомендуется прозвонить провода. Непосредственно в землю лучше закапывать цельные куски кабелей без соединений, но в случае отсутствия таковой возможности, соединение необходимо делать над поверхностью земли и посредством специальных монтажных коробок.

Принцип прокладки кабеля под землей

При укладке пластиковой трубы для прокладки кабеля в земле необходимо придерживаться следующим шагов:

1. Первым делом необходимо проверить трубы ПНД. На них должны отсутствовать какие-либо повреждения. Это же относится и с протягиваемым кабелем.
2. В местах укладки трубы необходимо нанести разметку.
3. Теперь можно переходить к выкапыванию углубления нужных размеров для укладки кабеля.
4. Затем идет прокладывание самой трубы.
5. А теперь уже в трубе протягивается кабель. Он не должен натягиваться внутри.
6. Всю конструкцию необходимо закопать слоем песка в 10 сантиметров и слоем грунта в 15 сантиметров.
7. Поверх насыпи можно уложить сигнальную ленту. Этот этап можно пропустить. Лента будет выступать в качестве разметки.

Если укладывается силовой кабель, то предпочтительнее всего не использовать переходники и муфты совсем. Когда это невозможно, их количество необходимо свести к минимуму. Дело в том, что переходники и муфты будут нарушать герметичность трубопровода, которая так нужна для силового кабеля.

В тех местах, где трубы выходят из почвы и входят в здание, следует устанавливать специальные фитинги. Как обстоят дела с минимальным сечением кабеля для размещения под землей? Лучше всего брать не самые тонкие провода. К примеру, хорошо подойдет кабель, у которого сечение будет от 4 мм и больше.

Если вышеописанный способ укладки труб с кабелем не представляется возможным, то применяется горизонтальная укладка. Для ее реализации требуется бурение. Среди преимуществ данного способа можно выделить отсутствие необходимости в земельных работах. Не нужно выкапывать траншею для коммуникаций.

Для начала выполняются инженерные изыскания. Так называются работы по изучению особенностей почвы на местности, где планируется строительство. Бурение выполнять нельзя, пока не будут получены соответствующие документы.

Когда разрешение у вас на руках, можно переходить к основной части. Начинается все с бурения пилотной скважины. Используется специальный бур с излучающей головкой, которая легко разрушает грунт. Когда сталкивается с пустотой, происходит заполнение жидкостью. Она предназначена для охлаждения бура, а еще препятствует обвалу земли.

На следующем этапе производится расширение скважины. Для этого на бур надевают насадку под названием риммер. Затем можно переходить к затягиванию трубы с проводом в скважину. Для этого также используют буровую установку. Это самый ответственный этап работы, он же и завершающий.

Предостережения

Подземный кабель для электричества в частном доме должен быть только бронированный.

Металлическая труба для проводки не должна быть сплошной, так как при ее заполнении грунтовыми водами образовавшийся в сильный мороз лед повредит кабель.

Проводка обязательно нуждается в заземлении. Для этого к броне припаивают отдельный изолированный провод. Второй конец подключают к земле на щитке или нулевой клемме. В случае аварийной ситуации автомат отключит питание.

Выбор правильного кабеля, соблюдение всех требований при его установке, является основой продолжительной и безопасной эксплуатации электрической магистрали.
