Расшифровка маркировки провода ПУГНП и ПУНП
Расшифровка данного типа кабельной продукции не сложная:
- Буква «П» обозначает провод;
- «У» означает универсальный;
- «Г» гибкий;
- «П» плоский.
Жилы провода ПУГНП и ПУНП сделаны из меди, в отличие от жил проводов АПУНП, которые сделаны из алюминия.
Сама идея производства гибкого плоского провода с небольшим сечением жил (до 4 квадратов) была и остается оправданной. Внешний вид провода ПУГНП и ПУНП изящный, его назначение, для подключения и прокладки электросетей внутри здания напряжением до 250 вольт, актуально. Гибкость провода ПУГНП вообще изумительна. Однако, разработанный для его производства ТУ, а не стандарт, позволил производителям экономить на качестве и нарушать, как характеристики оболочек, так и сечения жил кабеля. Отсюда, велика вероятность купить некачественную продукцию, и как следствие, повышенная опасность аварийных ситуаций.
Расшифровка аббревиатуры
Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре. У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.
Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский. Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть. Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.
Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.
Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.
С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.
Технические характеристики провода ПУГНП
Провод изготавливается по ТУ 16.К13-020-93, действовавшим до 2007 года. В настоящее время требования устарели и не соответствуют современным нормам пожарной безопасности.
Важно! Согласно ТУ, допустимая погрешность диаметра сечения токопроводящих жил составляет до 30%. Расшифровка технических характеристик провода ПУГНП:. Расшифровка технических характеристик провода ПУГНП:
Расшифровка технических характеристик провода ПУГНП:
- Материал жил —медь;
- Расположение жил — параллельное;
- Изоляция — ПВХ пластикат;
- Тип и форма жил — многожильный, круглая;
- Максимально допустимое напряжение — 250 В для однофазной сети;
- Изоляция провода должна выдерживать проход напряжения в 2000 В;
- Электрическое сопротивление на контрольном отрезке кабеля длиной 1 км при t+20˚С не более 27,1 Ом;
- Диапазон сечения двужильных электропроводов — 0,35-6 мм2, трёхжильных — 0,35-4 мм2
- Технически допустимый угол изгиба — не более 10 диаметров сечения провода;
- Допустимый диапазон температуры эксплуатации от -40˚С до +40˚С;
- Запас прочности изоляции рассчитывается на t до +70˚С, при кратковременном нагреве — до t max +80˚С.
- Срок службы — 15 лет.
Гарантийный срок эксплуатации – 2 года со дня изготовления.
Бухта кабеля с ярлыком
Важно! Допускается отсутствие маркировки на проводах. Сечение и другие технические параметры могут быть указаны на ярлыке бухты. Рабочая токовая нагрузка по требованиям ПУЭ
Рабочая токовая нагрузка по требованиям ПУЭ.
| диаметр сечения (мм) | Двужильный провод (А) | Трёхжильный провод (А) |
| 1,5 | 19 | 19 |
| 2,5 | 27 | 25 |
| 4 | 38 | 35 |
Величина допустимого сопротивления изоляции кабеля зависит от суммарного сечения:
- 1 мм2 — до 27 Ом/км;
- 1,5 мм2 — до 12,1 Ом/км;
- 2,5 мм2 — до 7,41 Ом/км;
- 4 мм2 — до 4, 61 Ом/км.
Величины действительны при длине кабеля 1 км, температуре окружающей среды +20˚С.
Проконтролировать технические характеристики электрокабеля сложно, их никто не гарантирует. Производители используют при изоляции разные материалы, качество которых может существенно отличаться.

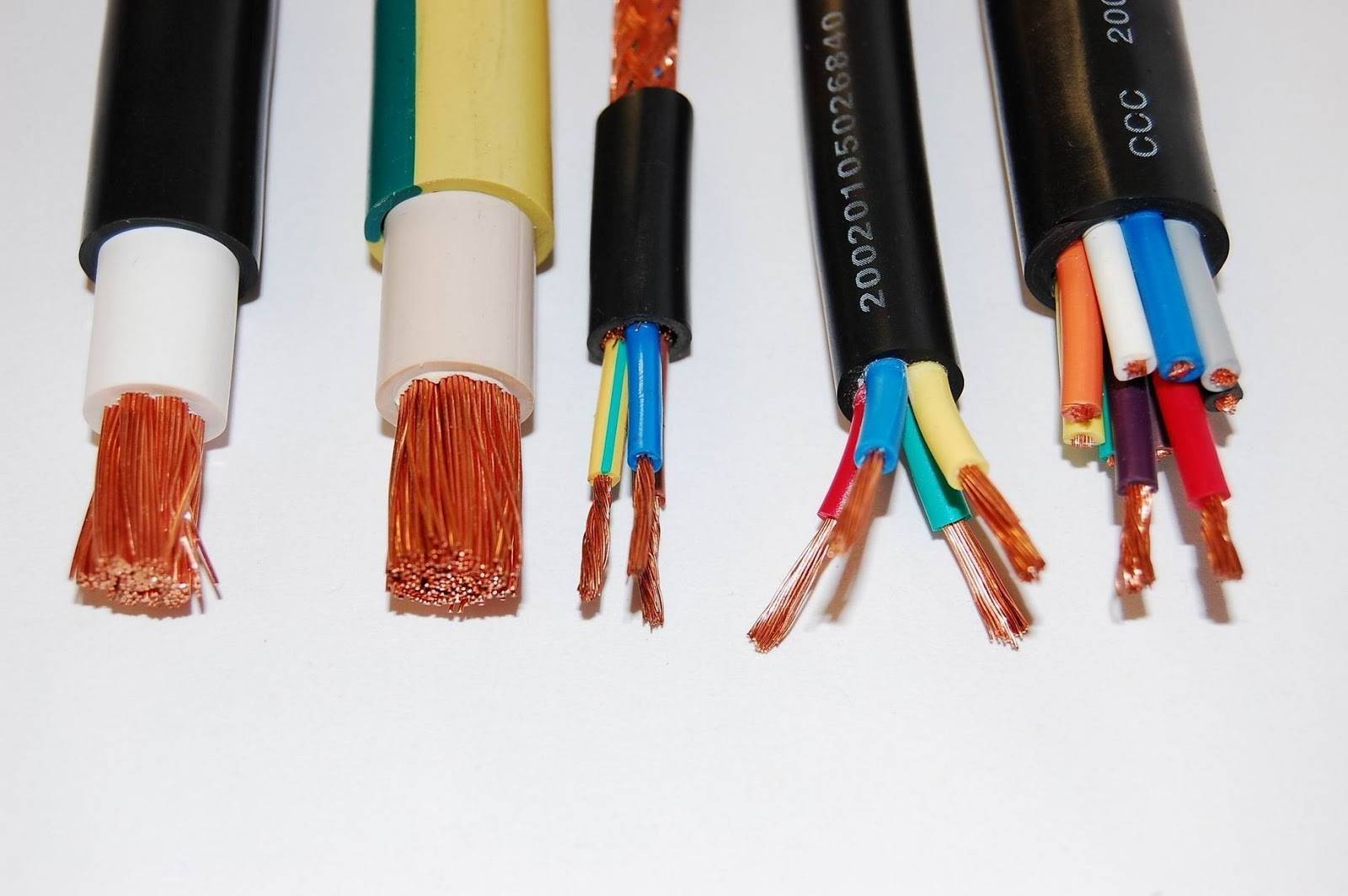

Цвет изоляции может быть различным
Технические характеристики провода ПУНГП
Основные характеристики, которые имеет технический и бытовой проводник, представлены в таблице.
| Первичное назначение | Освещение и запитка маломощной техники |
| Тип укладки | Неподвижный |
| Предел напряжения в сети | 250 В |
| Материал жил | медь |
| Количество жил | 2-3 |
| Материал изоляции | ПВХ-пластикат |
| Допустимая температура | +50…-50 – рабочая с сохранением свойств |
| +70 – долговременный запас прочности | |
| +80 – максимальный кратковременный нагрев | |
| +15 – разрешен монтаж | |
| -15 – допустимый минимальный показатель для укладки | |
| Эластичность | Радиус изгиба – от 10 диаметров проводника снаружи |
| Влажность воздуха в теплое время года | 100 % |
| Тип изоляции | Двухуровневая из ПВХ |
| Цвет обмотки | Черный/белый с синим/красным маркером |
| Тип основы | Цельные провода без скрутки |
| Жесткая | |
| Популярные сечения жил | 1,5 и 2,5 мм2 |
| Упаковочный вес (по сечению) | 2х1,5 – 50 кг/км |
| 2х2,5 – 70 кг/км | |
| 2х4 – 110 кг/км | |
| 3х1,5 – 70 кг/км | |
| 3х2,5 – 100 кг/км | |
| 3х4 – 150 кг/км | |
| Диапазон сечений | Двухжильный – от 0,35 до 6 мм2 |
| Трехжильный – от 0,35 до 4 мм2 | |
| Срок эксплуатации | 15 лет |
Что такое провод ПУНП и его расшифровка
Для удобства использования кабелей при подключении к различным электроприборам и при сборке распределительных щитков, производитель наносит на изоляцию специальную маркировку в виде буквенной и цифровой аббревиатур, а также окрашивает изоляцию металлических сердечников в разные цвета. Это нормируется общими Правилами устройства электроустановок. Для проводки используют определённую цветовую палитру, где используются красный, белый, желто-зеленый, черный и несколько других оттенков.

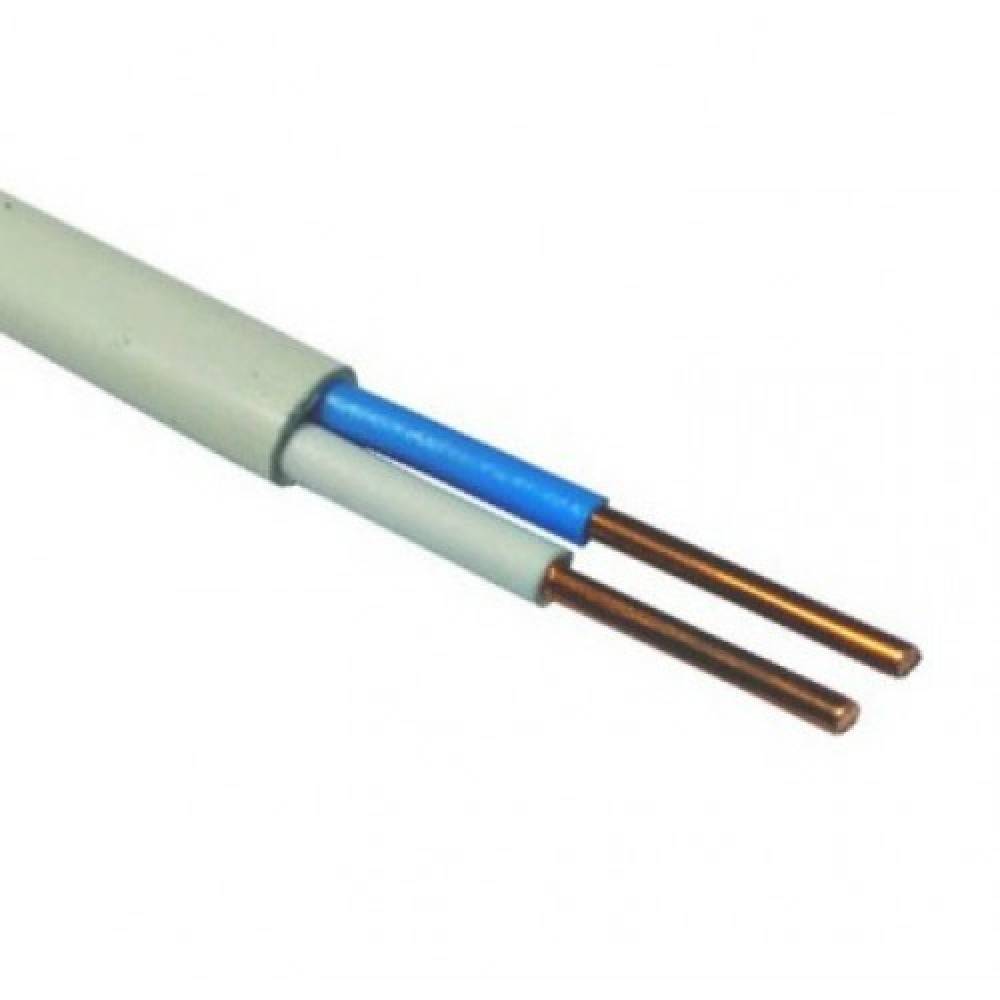

Пример обычного провода ПУНП для монтажных работ в домашних условиях
Нормативная документация определяет следующий функционал проводящих жил:
- Провод с синей или черной изоляцией подключается к нейтральной шине (нулевому проводу);
- Провода с красной, белой или коричневой расцветками – к фазам распределения;
- Желто-зеленые образцы присоединяют к заземлению в виде дополнительного защитного контура.
Различные провода для домашней электропроводки из распределительного щиткаПомимо цветной маркировки кабелей, существует также и численно-буквенная аббревиатура. Электротехнические изделий типа ПУНП можно расшифровать следующим образом:
- П – провод;
- УН – универсального предназначения;
- П – плоской формы.
Важно! Стоящие рядом с этой маркировкой цифры, например, 2х4 означают, что в проводнике две жилы с площадью сечения проводниковых элементов по 4 мм2. Кабель универсального предназначения плоской формы марки ГОСТок. Кабель универсального предназначения плоской формы марки ГОСТок
Кабель универсального предназначения плоской формы марки ГОСТок
Соответствие марок проводов по ГОСТ 6323-79 и ТУ16-705.501-2010
| ГОСТ 6323-79 | ТУ16-705.501-2010 | ГОСТ 6323-79 | ТУ16-705.501-2010 |
| ПВ1 (без оболочки, сечение 0,5-95,0 мм2 | ПуВ (без оболочки, сечение 0,5-400, мм2) | ППВ (плоский, без оболочки) | ПуВВ (плоский, в оболочке) |
| ПВ2 | * — | АПВ** | — |
| ПВ3 | *- | АППВ** | *** — |
| ПВ4 (без оболочки, сечение 0,5-10,0 мм2) | ПуГВ (без оболочки, сечение 0,5 — 400,0 мм2 | — | ПуГВВ (плоский, в оболочке, гибкий) |
*Рекомендуется применять провод марки ПуГВ
**Провода с алюминиевыми жилами к производству не предусмотрены
***Рекомендуется применять провод марки ПуВВ
Зависимость величины активного сопротивления, максимального диаметра, расчетного веса от размера:
| Кабель ПУГВ, медный, одножильный, класс гибкости 5 | |||
| Номинальное сечение жилы, мм2 | Максимальные наружные размеры, мм | Электрическое сопротивление жилы, Ом/км, не более | Расчетная масса, кг/км |
| 0.5 | 2.5 | 39 | 8.9 |
| 0.75 | 2.7 | 26 | 11.9 |
| 1 | 3 | 19.5 | 14.6 |
| 1.5 | 3.5 | 13.3 | 21.6 |
| 2.5 | 4.6 | 7.98 | 36.2 |
| 4 | 5.2 | 4.95 | 51.3 |
| 6 | 6.1 | 3.3 | 72.9 |
| 10 | 7.8 | 1.91 | 120.9 |
| 16 | 9.1 | 1.21 | 185.7 |
| 25 | 10.9 | 0.78 | 289.4 |
| 35 | 11.7 | 0.56 | 387.3 |
Номинальная величина сопротивления ограничивает поток электронов, протекающий через проводник. Превышение нормального тока вызывает больший разогрев жилы. Допустимый ток, протекая по жиле длительное время, не приводит к изменениям электрических параметров из-за нагрева. Величина допустимого тока ограничивается не только номинальным сечением. Взаимное индуктивное влияние проложенных вместе проводников снижает допустимый ток в соответствии данных таблицы:
| Допустимый длительный ток для проводов в резиновой и ПВХ изоляции с медными жилами, А | ||||||
| Сечение токопроводящей жилы, мм2 | Для проводов проложенных | |||||
| Открыто | В одной трубе | |||||
| двух одножильных | трех одножильных | четырех одножильных | одного двухжильного | одного трехжильного | ||
| 0.5 | 11 | — | — | — | — | — |
| 0.75 | 15 | — | — | — | — | — |
| 1 | 17 | 16 | 15 | 14 | 15 | 14 |
| 1.5 | 23 | 19 | 17 | 16 | 18 | 15 |
| 2.5 | 30 | 27 | 25 | 25 | 25 | 21 |
| 4 | 41 | 38 | 35 | 30 | 32 | 27 |
| 6 | 50 | 46 | 42 | 40 | 40 | 34 |
| 10 | 80 | 70 | 60 | 50 | 55 | 50 |
| 16 | 100 | 85 | 80 | 75 | 80 | 70 |
| 25 | 140 | 115 | 100 | 90 | 100 | 85 |
| 35 | 170 | 135 | 125 | 115 | 125 | 100 |
| 50 | 215 | 185 | 170 | 150 | 160 | 135 |
| 70 | 270 | 225 | 210 | 185 | 195 | 175 |
| 95 | 330 | 275 | 255 | 225 | 245 | 215 |
| 120 | 385 | 315 | 290 | 260 | 295 | 250 |
Таблицу можно использовать, подбирая сечение нужного для монтажа или ремонта провод ПуГВ. Выясняем предварительно максимальную расчетную мощность потребления для монтируемой сети или участка. По формуле I=P/U, поделив значение мощности на напряжение, высчитываем максимальный ток. Сравнивая полученное значение с табличными данными, подбираем необходимое сечение.
Электрическую защиту токопроводящей жилы обеспечивает достаточно толстый слой качественной изоляции. Толщина пластика зависит от номинального сечения проводника, стандартные значения приведены:
| Номинальное сечение жилы, мм | Номинальная толщина изоляции, мм |
| От 0,5 до 1,0 включ. | 0.6 |
| 1.5 | 0.7 |
| от 2,5 до 6,0 | 0.8 |
| 10,0 и 16,0 | 1 |
| 25,0 и 35,0 | 1.2 |
| 50,0 и 70,0 | 1.4 |
| 95,0 и 120,0 | 1.6 |
| 150 | 1.8 |
| 185 | 2 |
| 240 | 2.2 |
Качественная изоляция должна обеспечивать сопротивление 5 мОм на километровый участок при температуре воздуха 20 °С. Механические свойства обеспечивают:
- Прилегание ПХВ к меди и беспрепятственное удаление пластика;
- Ровную, плотную поверхность пластика без пор, вмятин, трещин;
- Растяжение до наступления разрушения – 150%;
- Радиус изгиба выполняется от пяти диаметров изолированного проводника.
Температурные характеристики:
- Эксплуатация нормальна в интервале, °С: -40 ÷ +65;
- Рабочий долговременный нагрев , до °С: +70;
- Кратковременный, до 8 часов, нагрев допускается, °С: +80;
- Работоспособность сохраняется при перегреве током КЗ до 4 секунд, °С: +160;
- Монтаж, без специальных мер подогрева участка работы, запрещен на морозе выше -15 °С;
- Сохраняет стойкость к влаге воздуха до 98% с температурой не более, °С: +35.
Соблюдение условий нормальной эксплуатации обеспечит срок работы ПуГВ более 15 лет.
Провод ПУНП опасен? Запрещен?
Достаточно часто среди профессиональных электриков можно услышать утверждение, что провод ПУНП запрещен
В связи с чем бытует такое утверждение, и на что стоит обратить внимание, если вы собрались приобрести такую марку для подключения электрических розеток или каких-либо потребителей. Разумеется, что провод выпускается заводами на рынок, следовательно никаких официальных запрещений на государственном уровне касательно данной марки нет, а имеющиеся носят скорее рекомендательный или локальный характер
Зато против ПУНП выступила крайне печальная статистика, как показала практика, в 60% случаев возгорания проводки очагом возгорания являлся именно провод ПУНП. Позже, удалось определить причину повышенной пожарной опасности этой марки. Все дело в том, что провод ПУНП изготавливается на основании ТУ 16.К13-020-93, который допускает для изготовления такой кабельно-проводниковой продукции отклонение не более 30% по сечению, в отличии от ГОСТ 22483-77.
Только представьте себе, что вы приобрели изделие с проводящим элементом сечением в 4 мм 2 для внутренней прокладки, а изготовитель может спокойно продать вам провод на 29% меньшего сечения под той же маркой. Если говорить цифрами, то вместо 4мм 2 вы получите 4 — 4×0,29 = 2,84 мм 2 . К примеру, вы собирались подключить к нему нагрузку, требовавшую в своем номинальном режиме сечение в 3мм 2 , естественно, что с подобным несоответствием провод рано или поздно перегреется и может привести к пожару.
Именно такое недобросовестное отношение к качеству провода ПУНП и стало причиной запрета на его использование. Но относительно более низкая цена по-прежнему привлекает к изделию достаточно много покупателей. Поэтому если вы уже приобрели или эксплуатируете такой проводник в домашней или промышленной сети, лучше снизить для него нагрузку. Если у вас еще есть возможность приобрести другое, более надежное изделие, следует заменить ПУНП более качественным аналогом.
В чем заключается опасность провода ПУНП
Статистика пожаров показывает, что количество возгораний из-за неисправных электроприборов, розеток и других устройств составляет около 40% от общего количества возгораний электротехнических изделий. БОльшая часть причин аварий приходится на кабельно-проводниковую продукцию. Причины этого в неправильном выборе сечения токопроводящих жил, устройств защиты и некачественных кабелях, изготовленных с заниженным сечением и изоляцией, сделанной из вторсырья.
Самыми известными марками кабельно проводниковой продукции ненадлежащего качества являются ПУНП и АПУНП, изготовленные не по действующему ГОСТу, а по отменённым техническим условиям. Несмотря на то, что ТУ 16.К13-020-93 давно отменены, некоторые производители продолжают ими пользоваться и производить кабель ПУНП, но под другим названием и он продаётся на оптовых базах и даже некоторых магазинах.
Есть ряд причин, по которым провод ПУНП запрещен к выпуску и эксплуатации.
Заниженное сечение жил
Провода ПУНП не отвечают условиям действующих нормативов по требованиям к сопротивлению токопроводящих жил. Так изготовление провода ПУНП по ТУ 16.К13-020-93 не соответствует ГОСТ 22483-77, в котором прописаны требования к токопроводящим жилам проводов и кабелей.
По отменённым техусловиям для экономии материала и уменьшения себестоимости провода допускается выпуск кабелей с заниженным сечением токопроводящей жилы на 30% от указанного. Естественно, большинство производителей именно так и поступают.
В частности, медная жила сечением 2,5мм и, согласно ПУЭ, рассчитанная на номинальный ток при открытой прокладке 30А, может иметь реальное сечение 1,75мм и перегреваться при токе выше 25А.
В результате электропроводка, выполненная этими проводами, будет перегреваться, изоляция станет мягкой или даже расплавится. Это приведёт к короткому замыканию и пожару.
Толщина оболочки и изоляции жил
Согласно требованиям действующего ГОСТа толщина изоляции должна быть не менее 0,4-0,5мм. Этого достаточно для обеспечения длительной безаварийной работы оборудования. В отличие от этих стандартов, ТУ 16.К13-020-93 допускают изготовление проводов с изоляцией толщиной 0,3мм.
Такая оболочка легче повреждается при монтаже и размягчается в случае перегрева.
Изоляция из горючего материала
Изоляция и оболочка кабелей марок ПУНР, ТРБН и других, изготовленная из полиэтилена, является легковоспламеняемой. Из-за этого перегрев или замыкание в одном месте приводит к воспламенению всего провода.
Вопрос о недопустимости изготовления и продаж продукции с изоляцией из этого материала неоднократно обсуждался на заседаниях членов Ассоциации «Электрокабель».
Конструкция
Конструктивно провод ПУНП состоит из:
- медных жил, количество которых определяется конкретной маркой и может варьироваться от 2 до 5 проводников;
- поливинилхлоридной изоляции каждой жилы, предназначенной для отделения проводников друг от друга и электрического разделения;
- наружной оболочки – выполняется из ПВХ изоляции белого цвета, предназначенной для отделения пучка жил от окружающей среды.

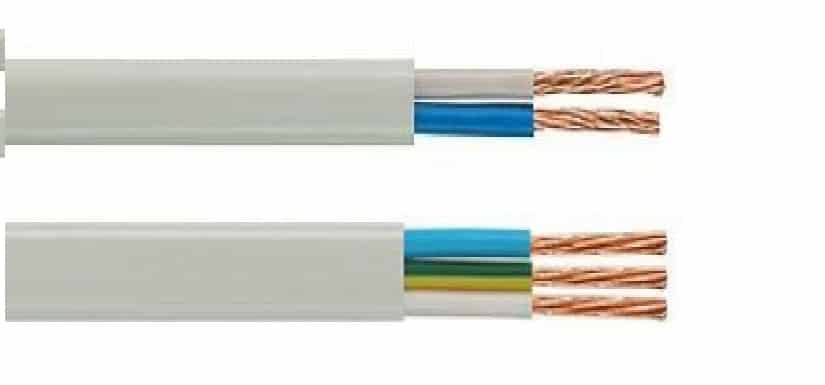

Пример трехпроводной модели ПУНП представлена на рисунке ниже:
Рис. 2: конструкция провода ПУНП
Следует отметить, что несмотря на заводскую маркировку провод ПУНП конструктивно представляет собой кабель. Так как его жилы имеют индивидуальную изоляцию, а вся конструкция собрана общей оболочкой,.
В зависимости от количества жил провод ПУНП может применяться как для однофазных, так и для трехфазных потребителей с возможностью подключения нуля и земли. В соответствии с потребностью электрических сетей жилы могут оснащаться изоляцией определенного цвета (желто-зеленая для земли, голубая для нуля, остальные для фазных проводов).
Рис. 3: Пример цветовой маркировки жил
Благодаря такому разнообразию провод ПУНП имеет достаточно широкую сферу применения, как в промышленном, так и бытовом назначении: в осветительных сетях, при подключении различного оборудования, для питания бытовых приборов и промышленных устройств, монтажа электропроводки и т.д. ПУНП можно использовать для открытой и скрытой прокладки, в кабельных каналах, гофрах или для стационарной прокладки местных низковольтных ВЛ.
Расшифровка
Он обладает гибкой, полихлорвиниловой оболочкой и цветовой маркировкой. Провод, который применяется в общей проводке скрытого типа внутри промышленного, офисного и бытового сооружения. Он отличается способностью к изгибу, имеет малый на изгиб радиус, что помогает в его применении в местах сложной коммутации.
ПУГВ – проводник расшифровывающийся следующим образом:
П считается общераспространенным названием проводников кабеля;
У – установочное изделие для электромонтажа лини проводника;
Г – гибкость провода (по ГОСТу от 2012 года ПУГВ имеет 5 класс гибкости);
В – поливинилхлоридная кабельная изоляция.
Нередко кабель идет с дополнительными символами. Если в конце стоит приставка “нг”, значит кабель не распространяет горение в общей прокладке, если “HF”, значит, при горении он не выделяет едкие химические вещества. Приставка “HFLTx” обозначает выделение малого количества газа, коррозийно-активного вещества и пыли при горении.
После букв, как правило, идут цифры. Они обозначают сечение проводниковой токоведущей части. Иногда это цифровое сочетание, где первое число – количество жил, второе число – проводниковое сечение.
Технические характеристики
ПУГВ провод по конструкции считается многопроволочным одножильным токопроводником, имеющим защитную полимерную изоляцию. Благодаря использованию ГОСТа при создании кабеля, обеспечивается его эксплуатационная надежность. Провод работает при номинальном рабочем напряжении в 450 или 750 Вольт переменного тока, рабочей частоте в 400 Герц или при постоянном токе с пиковым напряжением в 1000 Вольт, что помогает применить проводник в электрических бытовых сетях или промышленных высоковольтных сетях.
Рабочий диапазон составляет от -50 до 70 градусов. Проводник работает беспрерывно при влажности в 98%, разогревается и нормально функционирует при 70 градусов температуры. Несмотря на свою прочную полимерную защитную оболочку, он устанавливается при температуре не ниже -15 градусов.
Тем не менее, оболочка кабеля выдерживает кратковременный прогрев до 160 градусной температуры. Она не способствует поддержке горения, отличается устойчивостью к пламени, что делает проводник пожаробезопасным по ГОСТу от 2009 года.
Провод имеет устойчивость к механическому, вибрационному, акустическому воздействию. Имеет повышенную гибкость при минимальном изгибе в 5 диаметров. Чтобы облегчить формирования сложных схем электрической проводки, провод выпускается в разной оболочке по цветам. Это помогает делать маркировку фазы тока, использовать его в управляющих, коммуникационных промышленных блоках. Изоляция по нормативной документации бывает белой, серой, желтой, оранжевой и другой, в зависимости от производителя. Гарантированно проводник служит не меньше 15 лет.
Сфера применения
ПУГВ считается многофункциональным проводником по применению. Он выпускается с сечением в 0,5-400 квадратных миллиметров. Это дает возможность использования провода в коммуникационных схемах в качестве силовой электрической магистрали. При необходимости организации кабеля вне помещения, его укладку специалисты рекомендуют осуществлять в пластмассовые со стальными трубами. Следует также укладывать изделия в коробы, лотки, другие специализированные колодцы. В противном случае, полихлорвинил в защитной оболочке стареет под воздействием ультрафиолетовых лучей.
Оптимально применять провод можно, делая коммуникационные, силовые электрические сети под слоем штукатурки. Он годится для прокладки в строительном колодце, канале, монолитном бетоне, кладке кирпича. С помощью него можно организовать подвесные электрические сети внутри помещения. При наружной кладке рекомендуется его помещать в гофру с каналом. Это нужно, чтобы исключить возможность изоляционного растрескивания и предотвратить механические повреждения. Стоит также помнить о том, что прокладывая провода, температура окружающей среды должна находиться на установленной производителем отметке. В противном случае, кабель становится негодным.
Конструкция
По задумке производителей провод ПУГНП является проводником, предназначенным для распределения электричества посредством электрических сетей на бытовых и промышленных объектах. Такая формулировка связана с тем, что отношение к данному кабелю среди электриков и тех, кто занимается профессиональным монтажем электросетей, скептическое и даже негативное. Кроме того, сегодня он производится без согласования с нормами ГОСТ, следовательно, гарантий по безопасности и эффективности его эксплуатации нет.
Расшифровка аббревиатуры ПУГНП говорит, что это:
- П – провод;
- УН – универсальный;
- Г – гибкий;
- П – плоский.
Фактически это одна из моделей кабеля ПУНП. Он имеет такие же характеристики, с разницей только в определении «гибкий». Следует отметить, что данный проводник нельзя полноценно назвать проводом, потому что в его конструкцию входит несколько отдельно изолированных жил и общая изоляционная оболочка. Однако и к кабелям ПУГНП не относят – его рабочие характеристики и физические параметры не соответствуют требованиям к данной категории проводников.
Конструкцию провода ПУГНП, как и у ПУНП, составляют 2 или 3 токопроводящие жилы, каждая из которых обернута в изоляционную оболочку из поливинилхлорида (ПВХ). Главное отличие двух данных марок проводов заключается в том, что у ПУНП токопроводящие жилы однопроволочные, а у ПУГНП они состоят из многопроволочной скрутки. Именно это и обеспечивает заявленную гибкость провода – если даже несколько мелких проволочек сломаются, то вся жила сохранит способность передавать ток. Правда, на работу и состояние проводки это повлияет отрицательно, потому что вырастет нагрузка.
Провод ПУГНП плоский, поэтому токоведущие жилы в нем располагаются параллельном друг другу, без скручивания. Снаружи их скрепляется друг с другом общий слой ПВХ шланга. Точно описать характеристики этого материала сложно, потому что проводник изготавливаются по ТУ, а производители используют для изоляции разный пластикат – некоторые используют нераспространяющий огонь, но большинство – нет.
Материал изготовления проволочек, скручиваемых в жилах – медь. В отличие от ПУНП, алюминиевого аналога у ПУГНП нет – из этого металла не выпускают проволоку с такой маленькой площадью сечения. Да и токопроводящие характеристики у него заметно ниже, чем у меди.
Удельный вес кабеля ПУНП на 1м. в зависимости от различных параметров.
Отличие изоляции и климатических условий применения
Таким является кабель марки КГ. Дословно расшифровывается, как кабель гибкий. Его краткое описание следующее. КГ можно использовать при повышенной влажности, причем на открытом воздухе. Чрезвычайная гибкость позволяет с успехом использовать его на речных судах.
КГ обладает стойкой конструкцией. Это дает возможность разматывать и сматывать кабель много раз. Применение кабеля при сварочных работах — также одно из его назначений. Изоляция всего провода, как и изоляция каждого проводника выполнена из специальной морозостойкой резины. Как правило, это натуральный или искусственный каучук. Применение морозостойкой резины позволяет эксплуатацию его при температуре до 60 градусов Цельсия.
КГ имеет от 1 до 5 жил. Срок эксплуатации провода — не менее четырех лет с момента выпуска. Однако, данное условие применимо при нормальных условиях эксплуатации. Существует негорючий кабель с маркировкой Кгнг. При монтаже кабеля применяется опрессовка.
Учитывая характеристики КГ и ПВС можно отметить, что основные их различия в сроках использования и морозостойкойсти, что предопределено составом изоляционного материала.
Кабель ПУГНП: технические характеристики
В зависимости от толщины несущей жилы и типа проводника, указанный кабель имеет следующие характеристики.
В первую очередь, его токопроводящая мощность, которая у всех типов данного провода должна составлять не более 250 Вольт. Такое напряжение соответствует бытовой сети, поэтому чаще всего кабель используется для электроснабжения осветительных приборов или слаботочных бытовых приспособлений.
Вторым параметром будет сечение несущих жил и их количество. В зависимости от решаемой задачи, кабель бывает двух и трехжильным, каждая из которых выполняет определенную функцию. Например, в изделии с двумя сердечниками один является проводником фазы, а второй – ноля. В трехжильной арматуре первых два провода исполняют те же функции, а третий – подключается к заземлению. Сечение проволоки – это параметр, влияющий на уровень сопротивления течению тока и силе напряжения, которое можно подавать на концы. Самими распространёнными из них являются 1,5 и 2,5 мм2. Оба диаметра рассчитаны на работу с напряжением до 250 Вольт.
Изоляция ПВХ
Третьей составляющей конструкции кабеля является его изоляция, которая имеет два уровня. Первый слой ПВХ пленки расположен непосредственно на каждой жиле, обеспечивая защиту от соприкосновения проводников между собой. Изоляция непрерывна на всей длине кабеля, поэтому для подключения арматуры к источнику тока необходимо удалить материал, используя специальный инструмент.
Важно! Все работы по прокладке проводов должны проводиться на обесточенной линии, с использованием специального диэлектрического инструмента и средств индивидуальной защиты от поражения током. Стоит отметить, что такие действия могут осуществлять только специализированные организации, имеющие аттестованный персонал, прошедший инструктаж и проверку знаний техники безопасности на энергоустановках
Наружная обмотка кабеля также выполнена из ПВХ материала, белого или черного цвета с маркирующей синей или красной полосой, которая указывает на техническую принадлежность изделия. На поверхности также указывается классификация провода, количество жил и их сечение, а также тип устойчивости к температурам. Внешняя оболочка более толстая, чем внутренняя, поэтому она выполняет функции по обеспечению защиты от механических повреждений всей магистрали, ее перегрева и других деформаций в процессе монтажа и дальнейшей эксплуатации. Благодаря специальному материалу, который используется в процессе производства, наружная и внутренняя оболочки не поддерживают горение и являются самозатухающими, поэтому в случае возникновения аварийной ситуации или короткого замыкания провод не будет источником возгорания и распространения огня.
Для решения некоторых задач изготавливаются провода на жесткой основе, из цельной не плетеной медной проволоки. Такое изделие обладает лучшими характеристиками по токопроводящим свойствам, но его гибкость намного ниже, чем у многожильного проводника из множества тонких прутков.
Назначение кабеля
Чтобы понять особенности применения и потенциальные последствия использования, которые предлагает данный кабель, следует разобраться в его маркировки. Итак, расшифровка ПУНП означает П- провод, УН – универсальный, П – плоский. Практически каждый житель постсоветского пространства сталкивался с таким кабелем хотя бы раз в жизни.
Количество жил в зависимости от конкретной модели может быть равно 2 или 3. Материал преимущественно медь. Очень редко можно встретить разновидность кабеля с маркировкой АПУНП. Расшифровка «А» говорит, что материалом жил выступает алюминий. Этот провод очень редко продается и еще реже используется – даже медный ПУНП не соответствует нынешним стандартам правил электрических установок, не говоря уже о более плавком металле.
Изоляционным материалом жил в кабелях ПУНП является мягкий поливинилхлорид. Каждый провод должен быть окрашен в соответствии с государственной стандартизацией и, надо сказать, данные требования производители соблюдают. Помимо общей мягкой ПВХ оболочки, у данного типа провода отсутствуют какие-либо бронирующие и укрепляющие материалы. Практика говорит, что ПУНП никак не защищен от огня и вообще является самой частой причиной пожаров в помещениях, где его применяют для проводки.
Помимо распространенной маркировки ПУНП используется также ПБПП, что означает Провод Бытового и Промышленного применения Плоский. Несмотря на разницу в обозначениях, он по техническим и эксплуатационным характеристикам практически не отличается от стандартного ПУНП.
