Предлагаемые аналоги провода
Изображение небронированного защитного провода ВВГнг с защитными жилами в поливинилхлоридной оболочке Приставка «нг», обозначает, что в случае короткого замыкания возгорание будет происходить только на одной жиле, не переходя на всю площадь сечения. К его достоинствам относятся:
- вариации конфигураций;
- разнообразные геометрии поперечного сечения.
Недостатки: конструкция не рассчитана на чрезмерное растяжение. Такие виды производит «МАРПОСАДКАБЕЛЬ».
Изображения электрического кабеля NYM, производимого по немецкому стандарту DIN 572250 Провод NYM. Отличительной его особенностью является использование немецких стандартов производства.
Кабель применяется на высотных конструкциях, при условии, что на него не будет воздействовать прямые солнечные лучи.
Состоит из медных жил и невоспламеняющейся изоляционной оболочки. Его достоинства:
- гибкость;
- малая степень дымовыделения;
- высокая пожароопасность.
Недостатки: не применяется под открытым солнцем. Кабеля данного вида производит .
Плоский провод ПУНП. Основная особенность – дешевизна по сравнению с другими моделями.
Изображение провода плоского установочного представленного в виде 3х жил с разными расцветками Такие проводники применяют исключительно плоскими в световых и силовых сетях. Данная разновидность предлагается 2-мя либо с 3-мя медными жилами. Зачастую применяется для установки электропроводки в бытовых условиях. Достоинства: используется в открытых проводках.
Недостатки:
- материалы не высокого качества;
- мгновенная потеря своих свойств при нагревании.
Внешний вид одножильного медного кабеля с ПВ – изоляцией в разных цветовых вариациях Одножильный кабель ПВ1. Встречаются многопроволочные и однопроволочные разновидности.
Одножильный кабель применяется в системах уравнения потенциалов. Для установки в электрические щитки используются модели с большим количеством жил, являющиеся более дорогими разновидностями. Достоинства: гибкая оболочка у моделей с 2-мя и более жилами.
Недостатки:
- одножильные кабеля менее гибкие;
- многожильные кабеля обладают большей стоимостью.
Предложен большой выбор проводов ПВ-1 в ООО «КабельТрансСервис».
Расшифровка названия и номенклатура проводов ПВ1
Но прежде чем говорить о характеристиках провода, давайте разберемся с расшифровкой его названия, а также типами проводов ПВ1 выпускаемых в нашей стране. В дальнейшем это нам поможет технически грамотно выполнить покупку.
Расшифровка названия проводов ПВ1
Прежде всего расшифровка названия. И с этим у вас не должно быть сложностей. Вопросы может вызвать только цифра 1 в названии. Но давайте обо всем по порядку.
Расшифровка проводов ПВ 1
Итак:
Пув
- Первая буква – П. Она означает что это провод. Кроме проводов еще могут быть Ш – шнуры или К – кабели.
- Вторая буква – В. Она обозначает тип изоляции провода. В нашем случае это поливинилхлоридная изоляция. Она отличается устойчивыми физико-химическими свойствами поэтому часто применяется в качестве диэлектрика.

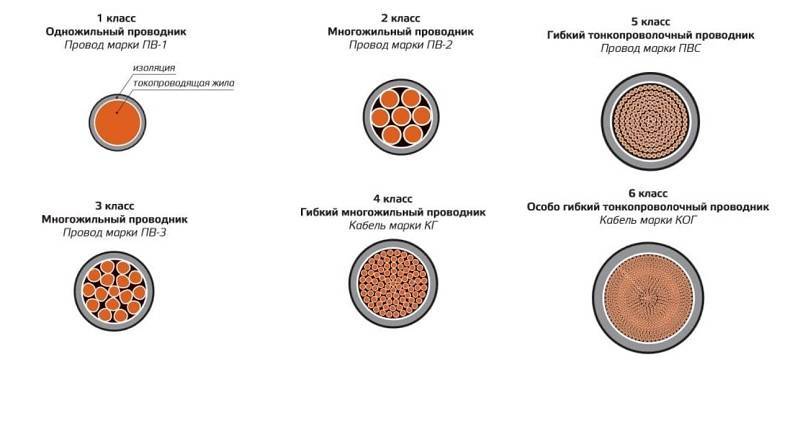

- Цифра «1» обозначает класс гибкости. Чем ниже эта цифра, тем большему радиуса изгиба может подвергаться провод.
Эта аббревиатура дает нам ответ и на вопрос установочным или монтажным является этот провод? Установочным называется провод, который предназначен для длительной эксплуатации в одном положении. То есть установили и забыли. А монтажный в процессе эксплуатации можно перезаводить многократно.
То есть исходя из класса гибкости ПВ1 в отличии от ПВ 3 (см. Провод ПВ 3 – характеристики и особенности) является установочным проводом. И перемещать его многократно не рекомендуется.
Номенклатура проводов ПВ1
Теперь можно обсудить и типы проводов ПВ1 выпускаемые нашей промышленностью и их особенности. В этом нам поможет ГОСТ 6323 – 79, которому должны соответствовать все провода данной марки.
Зависимость сечения провода и его массы
Прежде всего следует четко определиться, что все провода ПВ1 являются одножильными, как вы можете видеть на видео.
Это не всегда удобно для бытового применения, что является одним из основных ограничивающих факторов:
Сечение проводов может быть от 0,5 мм2 до 120 мм2. При этом в зависимости от сечения жилы изменяются ее структура и технические характеристики.
Провода ПВ 1 сечением до 10 мм2
- Так согласно ГОСТ 22483 провода сечением от 0,5 мм2 до 10 мм2 могут выполняться единой жилой. Данные провода относятся к первому классу по гибкости.
- А вот провода сечением от 16 мм2 до 35 мм2 уже должны состоять не менее чем из семи жил. За счет этого их гибкость увеличивается. Поэтому такие провода хоть и называются ПВ1, но инструкция относит их ко второму классу гибкости.
Провод ПВ1 16
Где применяется провод ппв, и какие его технические характеристики: расшифровка аббревиатуры, эксплуатация
Провода сечением от 50 мм2 до 95 мм2 должны быть изготовлены уже не менее чем из 19 проволок. А вот ПВ1×120 уже изготавливается не менее чем из 37 проволок. При этом согласно ГОСТа данные провода относятся уже ко второму классу гибкости.
Диаметр отдельных проволок для проводов различного сечения
Следующим важным фактором является толщина изоляции провода. Она так же зависит от сечения. Ведь вполне логично, что чем больше сечение провода, тем больше должна быть и его изоляция.
Толщина изоляции провода в зависимости от сечения
Последним критерием различия является цвет жил. Согласно ГОСТ проводов ПВ 1 цветовая расцветка может быть выбрана исходя из требований заказчика.
Окраска проводов ПВ 1
В то же время для проводов заземления существует отдельное требование. Как известно данная жила должна иметь желто-зеленую окраску (см. Цвет провода заземления). Так вот, для нее на участке провода в 15 мм должно быть не менее 70% одного цвета и 30% другого.
Что означает ПВ на проводе, расшифровка
Согласно утратившему силу ГОСТ 6323-79 провода маркируются по буквенным и цветовым обозначениям, расшифровываются буквенные значения следующим образом:
- Буква П – провод
- Буква В – винил (поливинилхлорид), изоляция
- Цифра 3 – класс по гибкости от 1 до 6. (По мере увеличения числа, увеличивается гибкость, пв1 имеет одну жилу, соответственно, обладает наименьшей гибкостью)
Например, ПВ-3 1х0,75-0,38 говорит о том, что это гибкий провод в виниловой изоляции, имеющий одну жилу с площадью сечения 0,75мм², способный пропускать через себя до 0,38 кВ электроэнергии, для ПуГВ аналогично. Так-как это одножильный провод, чаще его обозначают следующим образом – ПВ-3-5, это также означает, что в нем одна жила площадью 5мм² (цифра 0,75, 1,5, 2,5, 3, 5 и т. д – номинальное сечение, для каждого провода свое, см. таблицу ниже).
Важно! ПВ одножильные, многожильный вариант провода называется ПВС, ПУГНП/ПУГСП
Согласно ГОСТ 31947-2012
- Буквы ПУ – провод установочный
- Г – гибкий
- В – винил или поливинилхлорид соответственно
(ПВ, ПуГВ, пув одно и тоже)
Рис.1 – Расшифровка обозначения проводов
Основным отличием проводов ПВ, ПуГВ по новому ГОСТу является то, что он не может применяться для монтажных работ, его использование возможно только в электроустановках.
Важно! основное отличие ПВ 6 от ПВ 3 является повышенная гибкость, она достигается за счет большего количества медной проволоки в сечении кабеля. Одинаковые по сечению провода по проводимости абсолютно равны
Сопротивление тонкопроволочных проводников нв 6 немного меньше, соответственно потер передачи электричества меньше.
Производство тонкопроволочных изделий дороже обычных, поэтому разница еще и в стоимости.
Как правильно выбрать провод ПВ3?
При приемке и в течении эксплуатации провод должен подвергаться испытаниям. Они призваны определить его механические и электрические свойства, а также определить возможность его использования в дальнейшем.
- Так при приёмке провода в эксплуатацию он должен пройти следующие стадии – проверка конструкции и размеров, проверка электрического сопротивления токопроводящих жил, испытания напряжением, определение сопротивления изоляции, проверка маркировки и упаковки, а также проверку прочности расцветки и маркировки.
- А вот периодических испытаний провод должен проходить на порядок больше. К ним относятся высоковольтные испытания, определения сопротивления токоведущей части, испытание на стойкость изгибу и удару при температуре -15⁰С, определение прочности и удлинения на разрыв, испытания на потерю массы, тепловой удар, термическую стабильность, пониженные температуры, повышенные температуры и на не подверженность распространению горения.
Как велит инструкция все эти испытания следует проводить согласно ГОСТ 44295, а также ряда других нормативных актов. И для каждого из них есть свои технические требования. Поэтому проводить их могут только специализированные организации.
Обычный же потребитель при покупке провода должен обратить внимание на куда более простые вещи. В первую очередь это проверка размеров заявленным продавцом
В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника. Так же мы вполне можем замерять сопротивление токоведущих частей провода
Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе. Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.
В этом случае достаточно при помощи штангенциркуля замерять диаметр проводника. Так же мы вполне можем замерять сопротивление токоведущих частей провода. Для этого можно использовать обычный мультиметр и замерять кусок провода строго определенной длины. В дальнейшем можно будет привести эти значения к указанным в ГОСТе. Вместо испытаний изоляции мы можем просто замерять ее толщину и заодно проверить насколько просто она снимается. Для этого нам опять-таки потребуется штангенциркуль.
Ну и конечно следует убедиться по маркировке на проводе и на бухте, что это именно необходимый нам провод и он изготовлен в заводских условиях. Ведь бирка завода-изготовителя обязательно должна быть на бухте. А наличие маркировки на проводе через каждые 50 – 55 см является хорошим признаком соблюдения ГОСТов при изготовлении данного продукта.
Часто задаваемые вопросы
Вопрос №1. Как выбирается сечение кабеля?
Размер сечения пропорционален свойствам провода выдерживать заданные нагрузки. Самыми популярными разновидностями являются сечения: 0,75; 1,5; 2,5; 4,0; 6,0; 10
Также стоит обращать внимание на материал жилы. Алюминиевый кабель по сравнению с медным имеет низкую проводимость, поэтому сечение выбирают на единицу больше, чем для медного. Вопрос №2
Что лучше? Провод на основе алюминия или меди?
Вопрос №2. Что лучше? Провод на основе алюминия или меди?
Алюминий дешевле по сравнению с медью. Кабеля алюминиевые имеют слабую электропроводность, меньшую прочность, быстро ломаются при перегибе. Также алюминий при взаимодействии с воздухом быстро окисляется. Медь считается конструктивно верным и надежным решением по сравнению с алюминием.
Вопрос №3. Какой провод лучше: гибкий или жесткий?
- Жесткий провод –это моножильный кабель.
- Гибкий провод – многожильный кабель.
Жёсткая разновидность кабелей как правило применяется для укладки в грунт, монтаже в стенах. Гибкий же применим при работе с механизмами, приборами, станками, которые могут перемещаться. Концы гибкого кабеля перед подключением, требуют специального обжатия и установки трубных коннекторов. Жесткие – такой процедуры не требуют. Для подключения устройств освещения, рекомендуются к использованию жесткие провода. Световое оборудование может часто подвергаться замене, а гибкий кабель не так склонен к переломам в отличии от жесткого.
Вопрос №4. Какая изоляция должная быть?
Величина изоляции сказывается на продолжительности службы кабеля. Одинарная изоляция позволит проводу прослужить 10-15 лет, двойная – около 30. Защитное покрытие изготавливается из различных материалов, таких как:
- пластик;
- стекло;
- сталь.
Специалисты, обслуживающие и проводящие ремонт кабелей, разделяют понятия – оболочка и изоляция.
- Изоляция – защитное покрытие на токоведущие фрагменты кабеля.
- Оболочка – защитное покрытие, накладываемое уже поверх изоляции.
Расшифровка названия и особенности конструкции провода ПВ3
На первой стадии знакомства с этим проводом давайте разберемся с расшифровкой его аббревиатуры, а также особенностями конструкции. Тем более что здесь есть свои «подводные камни».
Расшифровка названия ПВ3
И кроются эти «камни» именно в расшифровке. Дело в том, что сейчас такого провода как ПВ3 не выпускают. Его название несколько видоизменилось. Но давайте обо всем по порядку.
Основные характеристики провода ПВ3
Итак:
- Согласно ГОСТ 6323 – 79 первая буква в аббревиатуре указывает, что данный проводник является проводом. Вторая буква указывает на материал изоляции. В нашем конкретном случае это – «В», что значит винил или как его еще называют поливинилхлорид.
- Цифра 3 в конце обозначает класс провода по гибкости. Всего существует 6 классов. И чем ниже цифра, тем провод менее гибкий. То есть провод ПВ 1 3 значительно менее гибок чем провода ПВ 3 3.
- Так было до 2010 года. Но в 2010 году был введен новый стандарт ГОСТ Р 53768 – 2010, который внес кардинальные изменения. Согласно него структура обозначения марок проводов и кабелей полностью изменилась.
Расшифровка типа провода согласно ГОСТа 2010 года
- Теперь наш провод ПВ3 должен называться как ПуГВ. Поэтому давайте разберем и эту аббревиатуру.
- Пу – обозначает провод установочный. Вообще теперь существует только два вида первых символов Пу – провод и Ку – кабель.
- Символ «Г» означает, что провод гибкий. Если провод не является гибким, то никаких символов вообще не указывается.
- Последний символ «В». Он, как и раньше означает поливинилхлоридную изоляцию.
- Кроме этих символов современная аббревиатура может содержать информацию о материале оболочки при ее наличии и о классе пожарной безопасности, при наличии таковой защиты.
- После этого в названии провода обычно указываются цифры от 0,5 до 95. Они указывают сечение провода.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию самого провода. Как вы можете видеть на видео провод ПВ3 является одножильным. В качестве токоведущих частей используется проволока, изготовленная из меди.
Конструкция провода ПВ3
Для того чтоб провод был гибким каждая токоведущая жила изготовлена из нескольких проволок скрученных между собой. Так провода с сечением от 0,5 до 35 мм2 изготавливается из не менее чем 7 отдельных проволок.
Чем меньше сечение каждой отдельной проволоки, тем выше гибкость провода. Так согласно ГОСТ 6323 – 79 для провода ПВ 3 данных сечений может выпускаться провод 2, 3 и 4-го класса гибкости.
Зависимость толщины проволок от гибкости провода ПВ3
Класс гибкости может изменяться в зависимости от сечения каждой отдельной жилы. Так, например, для проводов ПВ 3 3 может применяться проволока диаметром не более 0,79 мм.
В этом случае провод будет иметь класс гибкости 3. Если же применяется проволока диаметром не более 0,53 мм, то характеристика такого провода позволит отнести его к 4-му классу гибкости.
Провод ПВ3 95
А вот для проводов с сечением в 50 – 95 мм2 сечение каждой отдельной проволоки должно быть не более значений, указанных в ГОСТ 22483 – 77 для третьего класса.
Кстати количество этих проволок должно быть не менее 16 штук.
Номинальные параметры изоляции провода ПВ3
Следующим важным элементом в конструкции провода является изоляция
Но здесь все достаточно просто.
В зависимости от сечения провода ее толщина строго оговорена и должна соответствовать значениям, приведенным ниже.
Согласно ГОСТ 6323 – 79 изоляция провода может быть двухслойная.
В этом случае толщина первого слоя должна составлять не менее 70% толщины всей изоляции.
Стандартные расцветки провода ПВ3
Последним вопросом, на который мы обратим внимание, является расцветка провода.
Основными считаются восемь цветов, приведенных ниже, но по желанию заказчика может быть выполнена любая окраска поверхности изоляции.
Производители провода марки ПВ-3
Многие компании выпускают кабельную продукцию высокого класса. Среди них выделяют наиболее популярных производителей, которые гарантируют долгий срок службы приобретенного изделия.
Лучшие компании по изготовлению изделий марки ПВ-З
ТД «Альянс Кабель»
Холдинг «Альянс Кабель» входит в тройку лидеров кабельной отрасли России и стран СНГ. Всеми известная компания выпускает десятки видов кабеля для промышленных, а также бытовых нужд, изготовленных из высококачественной меди от Уральской горно-металлургической компании.
Это гарантия высокого качества продукции, подтверждаемая соответствующими сертификатами. ООО Торговый Дом «Альянс Кабель» даёт возможность приобрести кабельную продукцию для нужд авиации и приборостроения, монтажа систем связи и сигнализации, ремонта подвижного состава и прокладки силовых линий.
Обратите внимание! Продукция поставляется на объекты «Газпрома», «Транснефти», ФСК ЕЭС и прочих крупных российских компаний. Потребители выбирают продукцию данного производства из-за:. Потребители выбирают продукцию данного производства из-за:
Потребители выбирают продукцию данного производства из-за:
- цены, соответствующей качеству изделий;
- оперативной доставки продукции;
- соответствия продукции международным стандартам качества;
- большого выбора номенклатуры.
«Спецкабель»
Кабельный был образован в 1997 г. Компания располагает специализированным кабельным производством, современной научно-технической и испытательной базами.
Производство провода на
К основной номенклатуре разрабатываемой предприятием продукции относятся:
- кабели огнестойкие для систем противопожарной защиты (адресные СПС, СОУЭ);
- кабели для промышленной автоматизации (RS-485, Profibus, LonWork);
- кабели огнестойкие для систем безопасности;
- кабели для локальных компьютерных сетей (нетиповые условия прокладки);
- кабели для цифровой телефонии (поток Е1);
- радиочастотные кабели (сети кабельного ТВ, радио-сотовой связи);
- трибоэлектрические изделия (для вибрационных охранных систем);
- комбинированные провода (в том числе для систем видеонаблюдения).
К сведению! Предприятие производит радиочастотные кабельные сборки (отрезки кабелей в сборе с соединителями) для радиоэлектронной аппаратуры и антенно-фидерных трактов с нормированием параметров передачи в полосе частот до 20 ГГц.
Аккредитованная испытательная лаборатория и система контроля качества гарантируют высокий уровень выполняемых работ. Предприятие имеет авторские права практически на всю серийно производимую продукцию, большая часть которой сертифицирована в системах «ГОСТ Р» и «Пожарной безопасности». Получены свидетельства о типовом одобрении Российского морского регистра судоходства, лицензии Федеральной службы по экологическому, технологическому надзору на изготовление оборудования для атомных станций.
Вам это будет интересно Особенности кабеля ВВГ
«Москабель»
Московский кабельный функционирует с 1878 г. Изначально завод имел другое название — «Товарищество для эксплуатации электричества М. М. Подобедов и К». Однако со временем владельцы завода его переименовали.
Обратите внимание! Дочернее предприятие группы ООО «Завод Москабель» занимается производством силовых кабелей ООО «Москабельмет». Компания производит широкий спектр силовых кабелей с бумажной пропитанной или пластмассовой изоляцией, в том числе бронированного типа и самонесущие изолированные провода СИП. Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России
Успешная конкуренция на рынке кабелей среднего класса напряжения до 10 кВ позволяет ООО «Завод Москабель» на протяжении десятилетий обеспечивать своей продукцией структуры РАО ЕЭС, службы метрополитена, объекты строительного комплекса на всей территории России.
Производство кабельной продукции на предприятии «Москабель»
ПВС — это кабель или провод
Конструкция трехжильного провода ПВС
ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.
Есть масса вариантов, отличаются они по следующим параметрам:
- Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
- Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
- Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
- Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.
Расшифровывать маркировку других разновидностей можно следующим образом:
- Т – устойчивость к плесени и грибкам;
- Б – бронированный кабель;
- У – увеличивает температурный минимум;
- ПС – самозатухающая оболочка;
- Г – без изоляции;
- СП – силовой;
- Т – телефонный кабель.
Различие между проводом и кабелем
По причине схожей областей применения данной электротехнической продукции и похожих кабелей, можно образоваться резонный вопрос – это всё же кабель и провод, и в чём их кардинальное отличие?
Смотря с точки зрения технической стороны, ПВС – это провод. Это можно понять из маркировки (которая будет описана ниже). ПВС не обладает техническими параметрами кабеля, чтобы обладать этим статусом. Кабель представляет собой достаточно сложную систему, состоящую из определённого количество проводников, каждый из числа которых обладает собственной изоляцией.
Ещё одно отличие провода ПВС от кабелей в большей гибкости и меньшей массы первых. По этой причине они удобны для эксплуатации в помещениях, однако не используются для передачи электроэнергии на дальние расстояния.
Структура провода
ПВС — это кабель, состоящий из двух и более изолированных друг от друга жилок проводникового материала, которые переплетены (сечение круглое) или лежат параллельно (сечение овальное) во внешней изолирующей оболочке. Согласно тому же нормативному документу ГОСТ 7399 — 97 допускается применять любой материал в качестве предизоляционного, чтобы между жилами не было пустот. При этом они должны свободно отделяться от внешней и внутренней оболочки. Общая структура кабеля гибкая, что позволяет использовать его во многих отраслях деятельности.
На фото представлен провод ПСВП
Принятая расцветка
К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.
Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.
Таблица окраски изоляции жив в зависимости от их назначения и количества:
| Кол-во жил | Принятый стандарт расцветки | |
| имеется заземляющая жила | Отсутствует заземляющая жила | |
| 2 | коричневая, голубая | |
| 3 | желто-зеленая, коричневая, голубая | черная, коричневая и голубая |
| 4 | желто-зеленая, черная, коричневая, голубая | голубая, черная, коричнева, черная или коричневая |
| 5 | желто-зеленая, голубая, черная, коричнева и черная или коричневая | голубая, черная, коричнева, черная или коричневая, черная или коричневая |
Назначение в зависимости от окраски изоляции представлено на рисунке
Расцветки по ГОСТу для нулевой, защитной и фазной жилы
Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта. Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров
Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.
Расшифровка и конструкция провода ПВ3
И начнем наш разговор с разбора обозначения, а также конструкции провода. Это позволит в дальнейшем более правильно выбирать условия эксплуатации, а также понимать с чем связаны те или иные ограничения.
Расшифровка аббревиатуры ПВЗ
Провод с медной жилой ПВ3 используется уже очень давно и изготавливался согласно ГОСТа 6323 – 79. Но не так давно вышел новый ГОСТ Р 53768 – 2010, согласно которого старое доброе обозначение ПВ3 было заменено на ПуГВ. В связи с этим в нашей статье мы рассмотрим оба варианта обозначения данного провода.
Расшифровка названия провода ПВ3
- Начнем с устаревшего варианта. В начале обозначения любого провода может стоять буква «А». Она означает, что провод изготовлен из алюминия. Если этой буквы нет, как в нашем случае, то это обозначает, что провод изготовлен из меди.
- Аббревиатура «П» обозначает, что перед нами провод. Кроме проводов существуют еще шнуры – «Ш» и кабели – «К».
- Буква «В» обозначает тип изоляции. В нашем случае это поливинилхлорид, который еще называют винилом. Именно последнее обозначение и дало обозначение «В».
- Цифра три в конце, ни что иное, как класс гибкости провода. Всего существует 6 классов гибкости и чем выше цифра, тем более гибким он является. Тройка говорит о том, что провод хорошо гнется.
Расшифровка названия провода ПуГВ
Теперь давайте разберем обозначение данного провода согласно ГОСТ Р 53768 – 2010:
Первой аббревиатурой идет «Пу». Она говорит нам о том, что перед нами провод установочный.
Номинальные сечения различных типов проводов
Последующие символы могут обозначать исполнение провода по пожарной опасности – «НГ». В частности, там может содержаться информация о категории по пожарной безопасности и о материалах, выделяемых при горении. Но в данный вопрос мы не будем сильно погружаться, так как это обозначение едино для всех типов проводов.
Конструкция провода ПВ3
Теперь давайте рассмотрим конструкцию провода. Чтобы не быть голословными, в качестве примера возьмем ПВ3 1х6 провод, который достаточно распространен.
Токоведущая жила выполненная из нескольких скрученных проволок Провод данной марки является одножильным, то есть он имеет одну токоведущую часть. Она собрана из нескольких проволок скрученных между собой, что позволяет проводу относиться к третьему классу по гибкости.
Класс гибкости проводов Каждый класс по гибкости имеет свои нормативы. Например, провод первого класса с сечением в 6 мм2 вполне может быть выполнен единой проволокой. А вот для третьего класса таких проволок должно быть не менее семи. Причем четко оговаривается и их максимальный диаметр, который в нашем случае не может превышать 0,65 мм
Если бы у нас был провод четвертого класса гибкости, то максимальный диаметр каждой отдельной проволоки бы составил 0,53 мм
Типоразмеры провода ПВ3 Также важно отметить и сечение провода ПВ3 который допускает инструкция – это от 0,5 до 500 мм2. Но на практике данный провод обычно выпускается в пределах от 0,5 до 95 мм2
Толщина изоляции у проводов различных сечений Кроме токоведущей жилы у нас имеется изоляция
Здесь для нас определяющим является ее толщина. Поэтому она так же строго нормируется. Так, в нашем случае она должна быть не меньше чем 0,8 мм При этом, понятное дело, для больших сечений увеличивается и толщина изоляции.

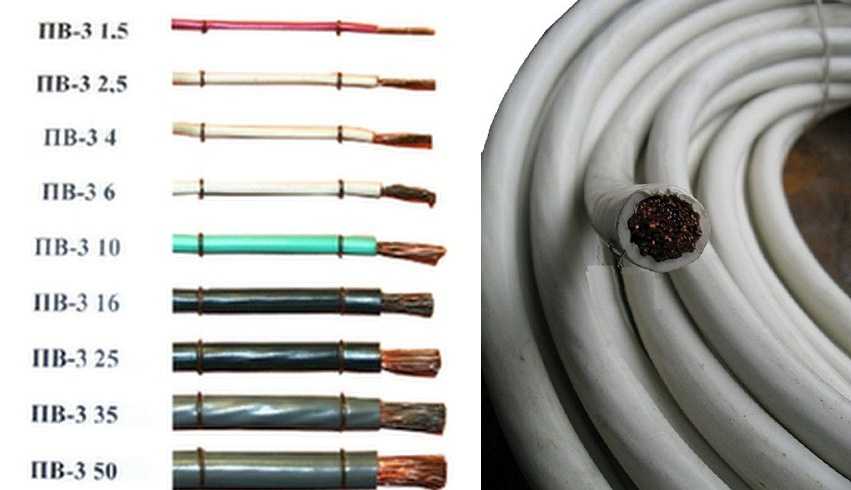

Цветовой ряд проводов ПВ3 Последним вопросом, на который часто забывают обращать внимание, является окраска провода. Она может иметь большое разнообразие цветов Причем не только одноцветную, но и многоцветную
Кстати, чтобы получить сертификат на провод заземления ПВ3, необходимо, чтобы провод имел желто-зеленую окраску.
