Как правильно подключить провода к мультиметру своими руками

Наконечники-«крокодилы»

Этот вариант наконечника тоже имеется на современном рынке и пользуется немалым спросом. В ряде случаев он оказывается предпочтительнее острых электродов. Размер «крокодила» может быть различным, но в любом случае он должен иметь надежную оболочку из диэлектрического материала.

В форме «крокодилов» могут выполняться присоединительные наконечники, идущие в качестве дополнительного элемента для стандартного щупа. Зачастую в состав комплекта к мультиметру входят наконечники в форме пристегивающихся «крокодилов», которые при необходимости можно как отсоединять, так и пристегивать.

Необходимо упомянуть также о комплектах, которые включают в себя несколько разных наконечников. Приступая к работе, мастер сам выбирает из них нужный и ввинчивает его как насадку. Такая возможность позволяет в ряде случаев значительно облегчить измерительный процесс. Так, к примеру, крокодил можно подключать по очереди к различным участкам тестируемой электроцепи, в то время как другой наконечник в качестве клеммы крепится на «массу».

Специалисты, работающие с компонентами выводов, предпочитают наконечники, выполненные в форме зажимов и крючков. С помощью таких элементов удобно производить измерительные работы на печатных платах, а также удерживать на месте во время измерений компоненты выводов. Эти наконечники так же, как иглы и крокодилы, могут входить в комплект поставки.

Необходимые детали

Это тестер, имеющий магнитоэлектрический механизм для измерения тока, поэтому он мерит только постоянный ток. Подвижная катушка со стрелкой крепится на растяжках. Применяется в аналоговых электроизмерительных приборах.

Найти на блошином рынке или купить в магазине радиодеталей проблем не составит. Там же можно приобрести и остальные материалы и компоненты, а также приставки к мультиметру. Кроме микроамперметра потребуется:

  • десяток постоянных резисторов;
  • один переменный резистор;
  • гнездовой разъем на 12-16 контактов;
  • кусок одностороннего стеклотекстолита;
  • пара метров медного многожильного провода сечением 1 кв. мм;
  • 40 см одножильного медного провода сечением 4 кв. мм;
  • припой, канифоль, паяльник на 60 Вт.

https://youtube.com/watch?v=G09YaO8S0DM

Если человек решил сделать себе мультиметр своими руками, значит, других измерительных приборов у него нет. Исходя из этого, и будем дальше действовать.

К блоку питания

Блоки питания, выполняют важную роль, выравнивают показания сети до нужного состояния. При неправильной работе они могут сильно навредить дорогому оборудованию, вызывая перегрев. Для того чтобы избежать проблем при их работе, а особенно в тех случаях, когда блок питания изготавливается вручную, желательно использовать недорогой амперметр, вольтметр.

Из Китая можно заказать самые разные модели, но для стандартных устройств, работающих от домашней сети подойдут такие, которые измеряют ток от нуля до 20 А, а напряжение до 220 В. Почти все они малогабаритные и могут быть установлены в небольшие корпуса блоков питания.

Большинство устройств может быть отрегулировано при помощи встроенных резисторов. К тому же, они обладают высокой точностью, практически 99%. На табло выведены шесть позиций по три на напряжение и силу тока. Питаться они могут как от отдельного, так и от встроенного источника. Для подключения вольтметра нужно разобраться с проводами, таких насчитывается пять:

  • Три тонких. Черный минус, красный плюс, желтый для измерения разницы.
  • Два толстых. Красный плюс, черный минус.

Первые три шнура чаще всего объединены для удобства. Подключение может осуществляться через специальный гнездовой разъем, или при помощи спайки.

  1. Необходимо решить от какого источника питания будет работать прибор, отдельного или встроенного.
  2. Черные провода соединяются и припаиваются на минус БП. Таким образом, создается общий минус.
  3. Таким же образом нужно соединить тонкий красный и желтый контакты. Они подключаются к питающему контакту.
  4. Оставшийся красный контакт будет соединяться с электрической нагрузкой.

При неправильном подключении табло прибора будет показывать нулевые значения. Для того чтобы измерения были максимально приближены к действительным, нужно правильно соблюдать полярность питающих контактов. Только подключение толстого красного провода к нагрузке даст приемлемый результат.

Токовые клещи постоянного тока — приставка к мультиметру своими руками. Описание

Для замера больших токов, как правило, применяют бесконтактный метод, — особыми токовыми клещам. Токовые клещи – измерительное устройство, имеющее раздвижное кольцо, которым охватывают электропровод и на индикаторе прибора отображается величина протекающего тока.

Превосходство подобного метода бесспорно, — чтобы замерить силу тока нет нужды разрывать провод, что в особенности немаловажно при измерении больших токов. В данной статье приводится описание токовые клещи постоянного тока, которые вполне возможно сделать своими руками

Описание конструкции самодельных токовых клещей

Для сборки устройства понадобится чувствительный датчик Холла, к примеру, UGN3503. На рисунке 1 изображено устройство самодельной клещи. Необходим, как уже сказано, датчик Холла, а так же, кольцо ферритовое диаметром от 20 до 25 мм и крупный «крокодил», к примеру, подобный как на проводах для запуска (прикуривания) автомобиля.

Ферритовое кольцо необходимо точно и аккуратно распилить либо разломить на 2-е половинки. Для этого ферритовое кольцо необходимо сначала подпилить алмазным надфилем или пилкой для ампул. Далее, поверхности разлома ошкурить мелкой шкуркой.

  Цена: 1520.00 руб.

  Цена: 5180.00 руб.

  Цена: 170.00 руб.

  Цена: 2550.00 руб.

Обратите внимание

С одной стороны на первую половинку ферритового кольца приклеить прокладку из чертежного ватман. С другой стороны на другую половинку кольца наклеить датчик Холла. Приклеивать лучше всего эпоксидным клеем, только нужно проследить, чтобы датчик Холла хорошо прилегал к зоне разлома кольца.

Следующий шаг – соединяем обе половинки кольца и обхватываем его «крокодилом» и приклеиваем. Теперь при нажатии на ручки «крокодила» ферритовое кольцо будет расходиться.

Электронная схема токовых клещей

Принципиальная электрическая схема приставки к мультиметру изображена на рисунке 2. При протекании тока по электропроводу, вокруг него появляется магнитное поле, и датчик Холла фиксирует силовые линии, проходящие через него, и формирует некоторое постоянное напряжение на выходе.

Данное напряжение усиливается (по мощности) ОУ А1 и идет на выводы мультиметра. Соотношение напряжения на выходе от протекающего тока: 1 Ампер = 1 мВольт. Подстроечные сопротивления R3 и R6 — многооборотные. Для настройки необходим лабораторный блок питания с минимальным током на выходе около 3А, и встроенным амперметром.

Сперва подсоедините данную приставку к мультиметру и выставьте её на нуль путем изменения сопротивления R3 и среднем положении R2. Далее, перед любым измерением необходимо будет выставлять ноль потенциометром R2.

Затем на один из проводов, подсоединенный к данной лампе, зацепите «клещи» (рисунок 1).

Повышайте напряжение, до тех пор, пока амперметр блока питания не покажет 2 ампера. Подкрутите сопротивление R6 так, чтобы величина напряжения мультиметра (в милливольтах) соответствовала данным амперметра блока питания в амперах. Еще несколько раз проконтролируйте показания, меняя силу тока. Посредством этой приставки возможно мерить ток до 500А.

Изготавливаем щупы своими руками

Для начала подготовим провода. Красного и чёрного кабеля я увы, не обнаружил у себя в хозяйстве, потому взял нейтральный серый, на оба щупа. Кабель рассчитан на максимальное рабочее напряжение в 300 вольт, не смотря на небольшую толщину. Кабели от “родных” щупов мультиметра рассчитаны на максимальное рабочее напряжение в 600 вольт.

Так что новые щупы для домашнего пользования вполне сгодятся! Тем более, что это лишь временная замена вышедшим из строя щупам, на то время, пока не будут приобретены оригинальные. Итак, замеряем новые провода, по длине старых, и отрезаем нужные куски.

Зачищаем канцелярским ножом по 5 мм. с концов обоих проводов, и лудим их оловом для дальнейшего удобства при пайке.

Далее, берём шпильку от лазерного привода CD, и режем её напополам.

Почему именно шпилька – она идеально подходит по своим параметрам, у неё острые концы и она сделана из превосходной стали. Далее, обрабатываем флюсом отпиленные края шпильки, припаиваем к ним луженые провода по одному концу каждого провода, надеваем термотрубки, усаживаем их зажигалкой.

Теперь отрезаем от фломастеров верхнюю часть, 5-7 см. – это будут рукоятки щупов.

Продеваем шпильки, с припаянными к ним проводами, сверху вниз, чтобы шпилька вылезла из кончика фломастера, откуда раньше торчало пишущее перо. Капаем туда же каплю секундного клея, и бросаем щепотку соды, чтобы закрепить всё это изнутри. Продеваем полученную рукоятку щупа в термоусадочную трубку красного цвета, и усаживаем её зажигалкой. Ту же процедуру повторяем и со вторым щупом, только теперь с черной термотрубкой.

Ну вот, верхние части щупов готовы. Осталось сделать штекеры. Для штекера я использовал латунную трубку от антенны – она отлично подходит по диаметру к разъёму в мультиметре. Отпиливаем от трубки куски, по 3 см.

Втыкаем трубку в разъем. Оставшиеся от фломастеров отрезки идеально подходят под корпус штекера в разъёме мультиметра. Вставляем поверх латунной трубки пластмассовую, замеряем, и отрезаем.

Далее, припаиваем оставшиеся концы проводов к латунным трубкам, наращиваем изолентой на них диаметр под пластмассовые трубки, смазываем секундным клеем и вставляем в пластмассовые трубки. Сверху можно закрепить всё секундным клеем с содой.

Отрезаем по 4 см. термотрубок, красного и чёрного цветов, надеваем их на соответствующие штекера, и усаживаем зажигалкой.

Вот и готово. Ничего сложного. Вся работа заняла около 40-50 минут. Теперь можно опробовать новые щупы.

Колпачки можно сделать из оплётки usb кабеля. На подходящий отрезок оплётки надеваем красную термотрубку, и усаживаем зажигалкой. Равняем ножницами. Для чёрного щупа моно и без термотрубки, оплётка сама по себе чёрная.

Типовые измерения бытовым мультиметром

Измерение постоянного тока

Измерение постоянного тока безопасной величины. Например — проверка автомобильного аккумулятора. Установка режима: измерение постоянного напряжения. Предел измерения — 20 вольт (ближайший диапазон). Измерительные кабели включаются в соответствии с инструкцией.

Как проверить батарейки или аккумуляторы

Аналогичным способом проверяем пальчиковые батарейки или аккумуляторы. Предел измерения в нашем случае те же 20 вольт постоянного напряжения. Предполагаемое значение 1.4 вольта. Прижимаем контакты к аккумулятору (соблюдая полярность), снимаем показания.

Измерение опасного напряжения

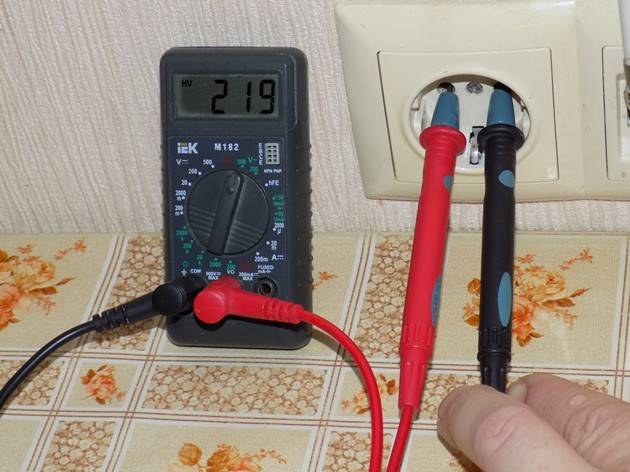

Измерение опасного напряжения: например, в розеточной сети. Для начала проверяем измерительные кабели. Изолирующие рукояти должны быть целыми, провода надежно удерживаться. На измерительном кабеле отформованы ограничительные кольца, чтобы пальцы не соскользнули в опасную зону во время прижимания к измеряемым контактам.

Выставляем режим измерения переменного тока, предел измерения — 500 (или 750) вольт (измеряемое напряжение 220 вольт). Надежно фиксируем кабели в приборе, подключаемся к розетке, манипулируя одной рукой.

Чтобы измерить напряжение в сети, достаточно нескольких секунд. Не следует надолго оставлять подключенный к розетке прибор.

Прозвонка цепи

Разобравшись, как пользоваться тестером напряжения, переходим к самой простой операции: прозвонка цепи.

Производится при наличии такого режима на приборе.

Перед началом прозвонки, соединяем щупы между собой и проверяем работоспособность прибора (устойчивый звуковой сигнал). Если концы проверяемой проводки разнесены далеко друг от друга, воспользуйтесь удлинителем.

Проверка радиокомпонентов

Разумеется, детали следует проверять после извлечения их из монтажной платы. В крайнем случае, достаточно отсоединить один контакт.

Проверка диода или резистора.  Выставляем соответствующий режим на переключателе. Если вы не знаете приблизительный номинал, начинаем измерения с большего предела. Переключая диапазон измерений, вы рано или поздно найдете нужный номинал.

Светодиоды проверяются в режиме прозвонки. Даже если вы увидите, что диод исправно проводит ток в одну сторону (в режиме проверки обычных диодов), но при этом не светится, измерения не имеют значения.

В режиме прозвонки, силы тока будет достаточно для зажигания кристалла. Перепутав полярность, вы не испортите деталь. Просто диод не засветится.

Но это не означает, что вы можете путать режимы, и подключаться к высокому напряжению с установленным низким порогом измерения.

Как проверить заземление

Измерение заземления также можно произвести с помощью бытового тестера.

  1. Прежде всего убедимся, что у вас в доме выполнена разводка «земли». Для этого открываем корпус любой розетки, и проводим визуальный осмотр. Если на «земляной» контакт ничего не заведено, или есть перемычка (это опасно!) между нулевым и «земляным» выводом, собственно и проверять нечего. При наличии на контакте «земли»: типового желто—зеленого провода, вы можете проверить, подключено «естественное заземление», либо у вас объединены нулевая и земляная шины.
  2. Определяем фазу. Для этого существует индикаторная отвертка.
  3. Затем, предварительно проверив провода, и выставив правильный режим, замеряем напряжение между фазой и нулевым контактом. Записываем результат и проводим измерение между фазой и проверяемым заземлением.
  4. Если результат п.3 одинаковый — значит у вас фальшивая «земля», провод объединен с нулевой шиной. Это крайне опасно, лучше вообще отсоединить такой провод и закрыть изолирующим колпачком.
  5. Если результат п.3 отличается на несколько вольт — проверьте несколько раз с минимально возможным интервалом измерения. При устойчивом отличии значения вы можете быть уверены в безопасности вашей электросети. У вас естественное заземление.

Как проверить заземление без индикаторной отвертки

Для этого необходимо с помощью тестера проверить напряжение между всеми парами контактов. Разумеется, в этом есть смысл при наличии подключенного провода к заземляющему контакту розетки.

Напряжение, близкое к значению 220 вольт будет только между парами: фаза-ноль, и фаза-«земля». Понятное дело, что фаза не может быть заведена на заземляющие контакты розетки, стало быть, она в одном из рабочих отверстий.

Как пользоваться тестером для проверки естественного заземления (при известном фазном контакте), вы уже знаете.

Проверка

Чтобы проверить устройство на работоспособность, нужно произвести замеры на сопротивление щупов. Для этого нужно подключить мультиметр к сети и установить переключатель на измерение сопротивления.

В случае, когда на мультиметре нет автоподстройки диапазонов, нужно переключить на измерение самого низкого предела.

Вставить выводы щупов в гнёзда прибора, после чего соединить щупы друг с другом. Должна быть отображена цифра на сопротивление 0, или максимально близкая к нулю. Если мультиметр автоматический, то через пару секунд после замыкания прибор сам установит 0.

Если знать последовательность процесс, то вся работа не вызовет сложности. Нужно иметь минимальные навыки пайки, и тогда всё будет сделано быстро, а прибор прослужит не один год.

Виды щупов

Универсальные щупы

Щупы, как и проводники, являются одной из главных частей измерительного прибора. С их помощью удается точно определить контакт, проанализировать наличие напряжения и утечку. Они всегда входят в комплект. Различают несколько видов конструкций.

Универсальные

В этих приспособлениях предусмотрены ПВХ проводники, которые в жару имеют свойство трескаться. Сами наконечники выполнены из нержавеющей стали. В комплекте к ним идет набор дополнительных насадок. Опытные электрики считают, что эти детали ненадежные, так как быстро теряют контакт с проводником.

Фирменные

Щупы имеют провода с улучшенным свойством гибкости. Наконечники имеют отличную герметизацию, ручки прорезинены, поэтому с ними удобно работать. На таких деталях предусмотрены специальные колпачки, которые создают защиту от пыли и влаги.

Для SMD-монтажа

Щуп-пинцет для проверки SMD компонентов

Устройства удобно подключать. Они используются для периодических замеров во время монтажа типа SMD. Наконечники имеют форму иглы, снабжены защитными колпачками.  С помощью щупов удается проколоть изоляцию кабеля, а также очистить паяльную маску на платах и других поверхностях.

«Крокодилы»

Также считаются удобными для электромонтажных работ. Они намного эффективнее острых электродов, способны во время эксплуатации предотвратить короткое замыкание. Размеры таких щупов обычно варьируются. Детали обязательно находятся в диэлектрической оболочке.

Разновидности щупов по качеству

  1. Бюджетные (любительские, базовые);
  2. Фирменные (профессиональные).

Бюджетные

Самые дешевые щупы, которые входят в состав почти всех низких по стоимости мультиметров, снабжены изоляционной основой провода из поливинилхлорида (ПВХ), а держатели наконечников и штекерные элементы в них выполнены из пластмассы.

Внутрь удерживающей части к электроду из стали крепится высокотонкий провод, что не гарантирует долговечность изделия при неаккуратном обращении, так как эти наконечники зачастую могут оторваться, а кабель попросту оборваться. Отремонтировать вышедшие из строя бюджетные варианты щупов проблематично.

В разных моделях мультиметров щупы могут иметь различную посадочную глубину штекерного элемента и длину электрода. Толщина же электрода во всех изделиях одинаковая – 4 мм, что не позволяет использовать такие щупы при некоторых видах работ и измерений.

Базовые щупы из ПВХ в комплекте с измерителем электрических величин

Кроме этого не стоит забывать о минусах, присущих изоляции из ПВХ материала, которые заключаются в нижеследующем:

  • кабеля щупов сохраняют свою форму при долгом нахождении в смотанном виде – неудобство при использовании;
  • такая изоляция боится высоких температур и может легко повредиться тем же паяльником – низкая термостойкость;
  • низкие температуры делают изоляцию жесткой, что может привести к деформации и трещинам на кабеле – боязнь мороза.

Фирменные

Щуп для мультиметра может быть исполнен из разнородных материалов. Надежные и высококачественные щупы, что применяются в профессиональных целях, должны соответствовать нижеследующим характеристикам:

  • Провод для мультиметра должен быть исполнен из высокогибкой основы;
  • Вход держателя для наконечника должен также быть гибким и обладать герметичностью, а жила в нем должна накрепко сидеть и противостоять непреднамеренным рывкам;
  • Основание удерживающего элемента должно обладать низким коэффициентом скольжения, чтобы во время эксплуатации было комфортно держать щупы в руке. Для этого держатели должны быть покрыты дополнительным материалом, например, резиной или синтетическим каучуком.

Интересно знать. Самые популярные у профессионалов и электриков-любителей щупы изготовлены из силикона, так как обладают всеми требуемыми характеристиками.

Профессиональные щупы в большинстве случаев комплектуются специальными защитными колпачками для электродов и штекеров, которые препятствуют попаданию в элементы изделия грязи, а также защищают человека от получения колотых повреждений.

Внешний вид профессиональных щупов Fluke

Важно! Зачастую вводы держателей исполнены из пластика. Нужно следить, чтобы в таких изделиях на удерживающем элементе были выполнены определенные выемки, обеспечивающие нужную гибкость конструкции. Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе

Кабель таких изделий отличается высокими показателями гибкости, прочности, устойчивости к непреднамеренным рывкам и не трескается при эксплуатации на морозе.

Рекомендуется заменять базовые щупы для мультиметра на профессиональные изделия от фирм: Fluke, Extech, UNI-T и другие. При неисправности, например, обрыве, возможен простой ремонт изделий этих фирм.

Как измерять: подробная инструкция

Электроэнергетическая промышленность выпускает модели тестеров с различными интерфейсами. Производители описывают, как пользоваться мультиметром, в подробной инструкции. Но часто, особенно в комплектации дешевых продуктов, инструкции отсутствуют или напечатаны на английском языке. Несмотря на некоторые отличия, измерения в разных приборах производятся по Общим принципам.

Напряжение

При работе с электрической цепью под напряжением требуется соблюдать технику безопасности.

Первым делом нужно установить режим работы и диапазон значений. Для этого нужно знать, какой ток в цепи — постоянный или переменный. Рекомендуется сначала установить диапазон на максимум (если напряжение неизвестно) или выше предела текущего потенциала. Для сети 220 В это 600 или 750 В.

Второй шаг — черный щуп подключить к гнезду СОМ, красный к разъему для определения напряжения.

Подключение щупов для измерения напряжения

Третий — непосредственно измерение. Для этого завести концы проводов в гнезда розетки или, например, к полюсам батарейки.

Замер потенциала батарейки

На экране высветится значение напряжения в вольтах. Зафиксировать число можно нажатием кнопки HOLD (при наличии). Это очень удобная функция, особенно если измерений много.

При несоблюдении полярности величина будет со знаком «минус». В цифровых мультметрах, в отличие от стрелочных, это не проблема.

Сопротивление

Мультиметр позволяет определять сопротивление элементов, участков цепи или простейших электрических устройств без подачи напряжения. Подобные измерения не опасны, так как обесточенные предметы опасности не представляют.

Последовательность работы:

  1. Выставить переключателем нужный режим в максимальном диапазоне.
  2. Подключить провода к соответствующим разъемам.
  3. Проконтролировать состояние прибора. Для этого соединить концы щупов между собой. Дисплей покажет «0» или незначительное сопротивление самих проводников, которое учитывается при высокоточных расчетах.
  4. Измерить сопротивление прикосновением к выводам исследуемого объекта. Часто для этого пользуются зажимами «крокодил». Работать будет удобнее, а показания точнее.

Прибор автоматически выдает значение сопротивления в Ом. Для правильного результата достаточно 2 попыток.

Определение сопротивления элемента

Если цепь разомкнута и нет контакта, на дисплее появится единица.

Сила тока

Для того, чтобы измерить силу тока в цепи, нужно встроить прибор в цепь — последовательно.

Мультиметр встраивается в разрыв цепи

Оптимально, если есть возможность подключать провода к разборному разъему. В противном случае нужно будет изготовить какое-то устройство. Удобно использовать простой электрический провод с вилкой на одном конце и двойной розеткой на другом.

Приспособление для замеров силы тока

Измерение тока небезопасно как для замерщика, так и прибора. При перегрузке устройство может сгореть.

Чтобы минимизировать возможный риск, нужно соблюдать определенные правила:

  • Начинать с максимального диапазона. Даже при низком напряжении сила тока может быть очень большой.
  • Если показания прибора меньше нижней границы ( 200 или 500 мА в различных моделях), переустановить красный провод в соответствующее гнездо и снять точные измерения уже в более узком диапазоне.
  • Ограничивать длительность замеров и паузы между ними. Если не соблюдать временной режим, мультиметр перегреется и выйдет из строя.

Подключение красного щупа при токе свыше 200 мА

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

  1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;

  2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры. Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

Фирменные изделия

Мультиметр может иметь щуп из различных материалов. Качественные и надежные контакты можно отличить по следующим признакам:

  • Провода для щупов мультиметра изготовлены из материала, обладающего высокой гибкостью.
  • Ввод держателя отличается гибкостью и герметичностью. Жила в нем держится крепко и не поддается случайным рывкам.
  • Поверхность изделия около основания держателя не скользит и во время измерений удобно удерживается пальцами. Оптимальный вариант – держатель с прорезиненной поверхностью.

На видео пример таких изделий:

Нередко вводы держателей изготавливаются из пластика, но в этом случае на них должны быть специальные выемки, иначе элемент не будет иметь нужной гибкости. Практически на всех фирменных моделях штекеры и электроды снабжены колпачками, которые защищают элементы от загрязнений и сводят к минимуму возможность получения колотых травм.

Эти изделия разработаны с учетом опыта использования более ранних моделей, поэтому отличаются продуманностью и удобством в работе. Провод таких контактов обладает достаточно высокой прочностью и гибкостью, устойчив к случайным рывкам и не трескается при сгибании.

Итого

И в заключении еще несколько фото вольтметра. Заводское состояние

С выпаяным индикатором, вид спереди

Для многих целей часто нужно применять вольтамперметр. Будь то лабораторный блок питания или зарядное устройство. В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc288. Этот довольно миниатюрный прибор может измерять напряжение от 0 до 100 Вольт и ток в диапазоне от 0 до 10 Ампер. Разрешение (шаг) по напряжению составляет 0.1 Вольт по току — 0.01 Ампер.

Подключается прибор просто: трех контактный разъем — это подача питания и подача измеряемого напряжения. Питание в диапазоне от 5 до 36 Вольт, а измеряемое напряжение собственно это то, которое будем замерять. Второй двух контактный разъем — предназначен для измерения тока включается в разрыв измеряемой цепи. Также на плате находятся два переменных резистора с обозначениями I_ADJ и V_ADJ. Это калибровка тока и напряжения соответственно.

Первое включение вольтамперметра dsn-vc288 выявило некоторые проблемы. Напряжение он измеряет отлично, а вот ток не очень. Измерения нестабильны цифры постоянно скачут, и что самое плохое нелинейность (калибруем при токе 100 мА, а при токе 1 А показания уплывают и чем дальше тем больше). Первым делом подозрения упали на шунт. Вместо него я взял несколько резисторов типоразмера 2512 и сопротивлением 0.02 Ом, и начал поочередно параллельно их впаивать, для подбора нужного сопротивления (кстати этим способом можно уменьшить верхний предел измерения по току, но увеличить точность на малых токах).

Но такая замена шунта не дала нужного эффекта — нелинейность сохранялась. И тогда на просторах интернета я обнаружил еще одну доработку этого вольтамперметра, которая заключалась в установке дополнительной перемычки (на фото видно куда и откуда она идет). Делать ее нужно проводом потолще.

У меня это провод сечением 0.75 мм, сложенный вдвое и обтянут термоусадкой. После этого показания тока вольтамперметра стали стабильны и линейны. С помощью подстроечного резистора я откалибровал ток, затем измерил получившееся его сопротивление и заменил его на сборку из двух постоянных резисторов. Это было сделано для того чтобы в будущем не приходилось снова калибровать прибор если настройка поплывет.

После таких доработок собрал вольтамперметр dsn-vc288. Теперь прибор готов к применению.

Получил с AliExpress парочку электронных встраиваемых вольтметров модели V20D-2P-1.1 (измерение постоянного напряжения), цена вопроса 91 цент штука. Вот его характеристики:

  • рабочий диапазон 2,5 В — 30 В
  • цвет свечения красный
  • габаритный размер 23 * 15 * 10 мм
  • дополнительного питания не требует (двухпроводной вариант)
  • есть возможность подстройки
  • частота обновления: около 500 мс/время
  • обещанная точность измерения: 1% (+/-1 разряд)

И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки – добавление функции измерения тока.

Цифровой китайский вольтметр

Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы – один МЛТ-1 на 130 кОм и второй проволочный на 0,08 Ом (изготовил из нихромовой спирали диаметром 0,7 мм). И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром. Безрезультатно. То-ли догадливости в понимании недосказанного и недочерченного в найденном материале не хватило, то ли имели место отличия в схемах. Вольтметр не работал никак вообще.

Подключаем модуль цифровой вольтметр

Пришлось выпаивать индикатор и изучать схему. Тут уже требовался не маленький паяльник, а махонький, так, что повозился изрядно. Зато в течении следующих пяти минут, когда вся схема стала доступна обзору, всё–всё понял. В принципе знал, что с этого и нужно начинать, но уж очень хотелось решить вопрос «по лёгкому».

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
