Как устроить радиаторную систему отопления, чтобы своими руками сотворить в доме теплый микроклимат

Установка

Вопрос о том, как установить радиатор отопления – наиболее важный после отказа от централизованной системы или демонтажа старого радиатора.

1. Радиатор должен устанавливаться на подготовленную поверхность: покрашенную или отштукатуренную.
2. Карандашом намечается уровень крепления нового радиатора. Оптимальными расстояниями считаются следующие: от подоконника – до 10 см, от стены – до 5 см, от пола – до 12 см.
3. После этого радиатор можно крепить. Необходимо помнить, что при монтаже радиатор должен оставаться в фабричной упаковке. На упаковке делаются разрезы там, где это необходимо.
4. На вход и выход устанавливаются муфты, для спуска воздуха необходимо наличие крана Маевского. Далее можно монтировать кран и клапан. Нелишним будет использование герметика.
5. После монтажа радиатора отопления необходимо провести опрессовку.

Напомним, что все работы по сборке и установке радиаторов должны выполняться мастерами, имеющими профессиональные инструменты и опыт в данной области. Только благодаря этому, Вы сможете избежать затрат на дорогостоящий ремонт в дальнейшем.

Расчет

Итак, с выбором мы определились. Как рассчитать биметаллические радиаторы отопления по параметрам вашей квартиры?

При стандартной (2,5 – 2,7 метра) высоте потолков можно использовать простейшую схему расчета:

• На 1 квадратный метр помещения берется 100 ватт тепла;
• В зависимости от климатической зоны используется коэффициент от 0,7 (Крым) до 2,0 (Якутия);

Теплоотдача секции в среднем оценивается в 180 ватт.

Крепление

Как повесить биметаллический радиатор на стену?

• Штатно для крепления используются штыревые кронштейны, которые вкручиваются в пластиковые дюбели;
• Вместо них можно использовать отрезки гладкой стальной арматуры диаметром 10-12 мм, вбитые в предварительно просверленные отверстия чуть меньшего диаметра.

Обвязка

Какие комплектующие для биметаллических радиаторов понадобятся при их установке своими руками?

1. Комплект радиаторных пробок (4 штуки, наружная резьба ДУ25). Диаметр внутренней резьбы проходных пробок определяется количеством секций прибора: если их меньше 10, достаточно подводки условным диаметром ДУ15, если больше – лучше взять пробки с внутренней резьбой ДУ20;
2. Дроссель или термоголовка и шаровый кран с американками для подключения к пробкам. Дроссель позволит регулировать теплоотдачу прибора вручную, термоголовка – автоматически, в зависимости от температуры воздуха в комнате;
3. В верхней по стояку квартире радиатор придется укомплектовать краном Маевского для стравливания воздуха.

Какие трубы использовать для подключения? Желательно – гофрированные нержавеющие.

Предлагаем ознакомиться Обзор радиаторов отопления Purmo и их технические характеристики

С чем связана эта инструкция?

Они обладают высокой прочностью на разрыв;

• Они гнутся с минимальным радиусом и не требуют точной подгонки размеров;
• Они монтируются компрессионными фитингами с использованием пары разводных ключей.

Советы по сборке

Радиаторные пробки герметизируются паронитовыми или силиконовыми прокладками – теми же, которые используются, чтобы нарастить биметаллический радиатор дополнительными секциями.

Прочие соединения подматываются нитью-герметиком Тангит Унилок или льном с краской.

Центральное отопление

В случае, когда несколько домов подключены к центральной котельной, схема системы горячего водоснабжения от отопления может немного меняться от представленных выше вариантов, но не всегда. Если в котельной установлены водогрейные котлы, предназначенные только для отопления групп зданий, то разница только в том, что котельные могут быть значительно отдалены от бойлеров.

• Больше изменений, если в качестве теплоисточника используют паровые котлы. В этом случае используют особые паровые бойлеры, в которых трубы, по которым циркулирует вода для водоснабжения или сетевая вода, нагреваются паром.
• Паровые котлы в основном используют на ТЭЦ, в которых пар служит не только для нужд отопления и ГВС, но и, вращая турбины, вырабатывает электроэнергию.
• Температура подаваемой в магистральные теплотрассы сетевой воды от больших котельных и ТЭЦ чаще всего постоянна, регулирование в соответствии с температурным графиком для отопления и нормативом для ГВС происходит вблизи потребителей. В остальном разницы нет.

Билибинская ТЭЦ-АЭС

Нагрев воды происходит прямо на котельной

Обычно такая схема выбирается, когда котельная небольшая и обслуживает несколько близко расположенных домов. В этом случае, как и в автономной котельной дома, бойлеры устанавливаются рядом с котлами, а к потребителям ведут четыре трубы: две для отопления, и две для горячего водоснабжения.

Горячая вода готовится в самом доме

Водонагреватели, насосы для отопления и горячего водоснабжения, и прочее оборудование для нагрева воды, кроме котлов естественно, находится в доме, его тепловом пункте (в обиходе часто называют бойлерная). К дому подходит только теплотрасса.

Водонагреватели на ЦТП

Схема центрально отопления и горячего водоснабжения с ЦТП

Это наиболее распространенная схема. ЦТП — это центральный тепловой пункт, отдельно стоящее строение, в котором установлено оборудование для обеспечения теплом и горячей водой нескольких близлежащих домов. То есть, там монтируют бойлеры, терморегуляторы отопления и ГВС, насосы для циркуляции горячей воды, и при необходимости — повысительные насосы отопления.

Вот и все что мы хотели рассказать об устройстве систем отопления с горячим водоснабжением. Надеемся, наша статья была для вас познавательной.

Еще лучше если она была практически полезной, и вы смогли самостоятельно сконструировать и своими руками смонтировать систему для горячего водоснабжения и для отопления в вашем доме. Пусть ваше жилье будет всегда теплым и комфортным.

Простые способы повышения КПД батарей

Чтобы увеличить теплоотдачу радиаторов рекомендуется улучшить циркуляцию воздуха в отапливаемом помещении.

Для этого нужно максимально освободить отопительные батареи, то есть убрать рядом расположенную мебель, снять защитные экраны, и шторы.

Благодаря этому получиться увеличить циркуляцию воздуха, что в свою очередь повысит температуру внутри комнаты.

Если вышеописанный способ не принес желаемых результатов, то можно ускорить циркуляцию воздуха при помощи вентиляторов.

В данном случае следует сказать, что, чем быстрее происходит движение воздуха, тем больше тепла он забирает от радиатора, и разносит по всему помещению.

Получается, что для увеличения теплоотдачи радиаторов необходимо напротив них установить вентилятор. Данный способ является эффективным, но шумным.

Чтобы такую систему обесшумить и  придать ей большей автономности, рекомендуется установить компьютерные вентиляторы. В данном случае вентиляторы нужно устанавливать непосредственно под батарей.

При помощи такого метода получается увеличить температуру в помещении от 5 до 10 градусов. Также стоит отметить, что использование компьютерных вентиляторов  для увеличения теплоотдачи радиаторов считается достаточно дешевым способом.

Еще одним простым способом увеличить теплоотдачу батарей является установка теплоотражающего экрана за радиатор. Такой экран позволяет направлять тепловую энергию непосредственно в комнату.

В данном случае идеальным вариантом является фольгоизолон, который представляет собой вспененную основу с фольгой. Стоит сказать, что использование фольгоизолона не только направит тепло в нужном направлении, но и утеплит стену.

Для установки теплоотражающего экрана можно использовать практически любое клеящее вещество. При этом стоит знать, что площадь экрана должна быть немного больше размеров радиатора.

Воздушное отопление частного дома своими руками

Воздушное отопление в сравнении с водяным имеет множество преимуществ. Подобные системы отличаются высоким КПД. При их использовании отсутствует риск разморозки или прорыва труб, а помещения прогреваются практически моментально. Далее в статье рассмотрим, как устроить воздушное отопление частного дома правильно и своими руками. Ниже вам будет представлена подробная инструкция по монтажу.

Схема системы воздушного отопления

Системы, работа которых основана на прямом нагреве воздуха в помещении, включают в себя следующее оборудование:

• Теплогенератор.
• Воздуховоды.
• Рукава, предназначенные для забора воздуха с улицы.
• Декоративные решетки.
• Вентилятор.

Этапы монтажа воздушного отопления

Поскольку конструкция подобной системы достаточно проста, произвести монтаж воздушного отопления несложно и своими руками. В инструкциях по монтажу такого оборудования обычно предусматривается следующий порядок действий:

1. Установка котла с теплообменником.
2. Монтаж вентилятора.
3. Разводка и утепление подающих и обратных воздуховодов.
4. Устройство в стене отверстия для забора воздуха снаружи здания и установка в него дополнительного рукава.

Установка теплогенератора

Котел обычно устанавливается в подвале. Для подключения его к газовой магистрали следует пригласить специалиста. Самостоятельно делать это очень опасно. Дымоход можно изготовить из жести. Подающий воздуховод подключается к верхней части теплообменника котла. Внизу, под камерой сгорания монтируется вентилятор. К нему снаружи подводится обратный воздуховод.

Монтаж воздуховодов

Разводка воздуховодов – важный этап такого мероприятия, как монтаж воздушного отопления дома. Давайте посмотрим, как смонтировать их своими руками качественно. В первую очередь к теплообменнику подключается главная магистраль подающего воздуховода. Далее к ней подсоединяются разводящие гибкие воздуховоды с круглым сечением. При этом используется алюминиевый армированный скотч. К стенам или потолку гибкие трубы крепят на хомуты.

Разводку лучше проводить таким образом, чтобы подающие воздуховоды выходили в помещения как можно ближе к полу. В этом случае поступающий из труб теплый воздух, поднимаясь к потолку, будет равномерно прогревать комнаты.

На следующем этапе монтируют обратный воздуховод. Забор холодного воздуха производится также от пола помещений. Воздух, поступающий в одну комнату, допускается забирать из другой. Обратные трубы всегда имеют меньше выходов и отличаются большим, чем подающие, диаметром.

Следующий шаг — монтаж воздуховода, предназначенного для забора воздуха снаружи. Он обязательно должен быть утеплен. Иначе на нем будет образовываться конденсат. На этой трубе устанавливается дроссельная заслонка. Она позволяет регулировать количество поступающего снаружи воздуха. Если в доме установлен кондиционер, следует утеплить и подающие трубы. Это также предотвратит оседание на них паров влаги. Воздушное отопление частного дома собирается с использованием элементов особой эстетичностью не отличающихся. При установке его своими руками проще всего скрыть трубы за гипсокартонными конструкциями.

В том случае, если подающие рукава имеют неодинаковую длину и разное количество колен, помещения будут прогреваться неравномерно. Для того, чтобы исправить ситуацию, следует использовать заслонки.

Фильтры и дополнительное оборудование

Воздушное отопление частного дома, часто дополняется разного рода полезными конструкциями, смонтировать которые также можно своими руками. Инструкция по монтажу стороннего оборудования обычно прилагается производителем. К примеру, в подающие воздуховоды могут встраиваться очищающие фильтры. Некоторые воздушные системы отопления используются даже для охлаждения воздуха в доме летом. Для этого в главную магистраль устанавливается испарительный блок кондиционера.

Решив собрать воздушную систему отопления самостоятельно, следует иметь в виду то, что при неправильном проектировании обязательно возникнут разного рода проблемы. Поэтому перед приобретением комплекта, стоит обратиться к специалисту, который сделает все нужные расчеты.

Полезные советы

Если система отопления дома была собрана с учетом использования принудительного движения теплоносителя, то есть в ней установлен циркуляционный насос, тогда самодельный прибор можно устанавливать как угодно (вертикально или горизонтально).

Если в отопительной системе теплоноситель движется по естественным законам, то батарею необходимо монтировать только горизонтально. При этом нет необходимости устанавливать на нее воздухоотводчик (кран Маевского).

Нельзя сделать качественный радиатор из труб, если вы владеете навыками работы сварочным аппаратом на уровне новичка. Проваривать швы надо хорошо, от этого зависит безопасность эксплуатации прибора и всей отопительной системы.

Толщина 100-миллиметровой трубы должна быть минимум 3,5 мм.

Два сгона можно приварить к торцам труб, где были приварены металлические блины. При этом отверстия в торцах делаются не посередине, а со смещением: входной сгон (верхний) ближе к верхнему краю трубы, выходной (нижний) ближе к нижнему краю. Отверстия в блинах лучше сделать заранее, до приварки их к трубам.

При расчете теплоотдачи нет необходимости обращать внимание на площадь отдачи. Понятно, что этот показатель у чугунного радиатора будет больше

Все это компенсируется высокой теплопроводностью стали.

Сварочные швы нужно очистить и придать им презентабельный внешний вид. Для этого молотком сбиваются окалины и подтеки, а болгаркой шлифуется вся поверхность швов.

Мойка

При желании получить современный дизайн кухни , мойка под окном – это отличное решение, которое имеет множество преимуществ. Чаще всего окно не задействовано в оптимизации пространства. Разместив под ним мойку, вы освободите немного места под другие задачи. Также можно немного сэкономить на электричестве, получив больше естественного света из окна.

Матовое стекло – отличный аналог шторам

Сделав выбор в пользу размещения рабочей зоны вдоль окна, необходимо уделить особое внимание шторам. Как правило, соблюдать идеальную чистоту там, где готовят, очень сложно

Поэтому текстиль должен быть практичным и не мешать процессу приготовления

Для этого прекрасно подходят короткие шторы или жалюзи

Поэтому текстиль должен быть практичным и не мешать процессу приготовления. Для этого прекрасно подходят короткие шторы или жалюзи.

Современный солнечный стиль

Красочные элементы на светлой кухне делают ее более интересной

Недостатком расположения мойки под окном является наличие дополнительных расходов. Основные затраты – это перенос коммуникаций. Например, самым актуальным вопросом станет перенос батареи . Что можно сделать, чтобы успешно реализовать такой проект?

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

• отводы (подходящие к диаметру труб);
• уголки (арматуру);
• лист стальной (толщина равна толщине стенки трубы);
• патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

1. Выложить трубы на ровной поверхности.
2. Сварить из парных отводов 45º дуговые отводы.
3. Соединить дуговыми отводами парные трубы регистра с каждой стороны.
4. Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

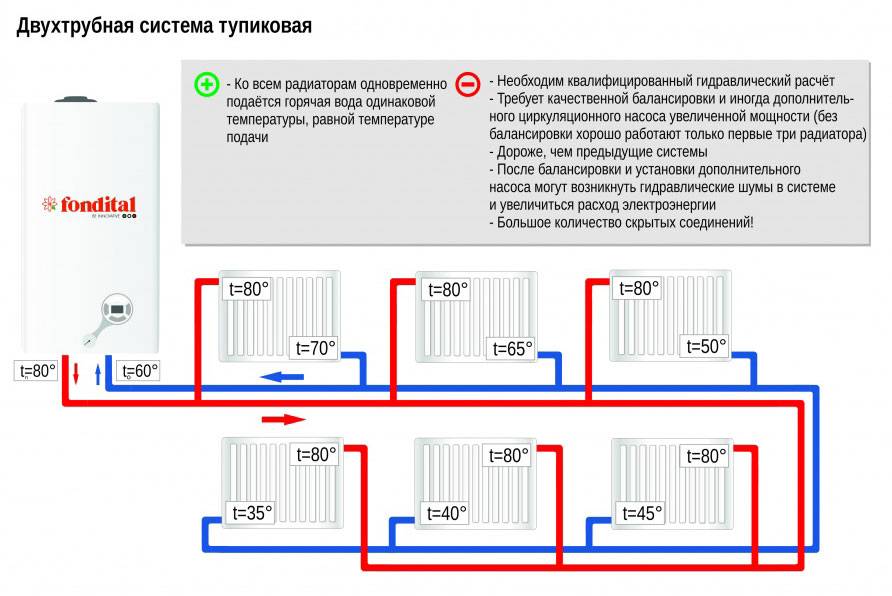

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

по мнению экспертов, прокладку трубопровода необходимо вести с минимальным количеством изгибов — прямые участки трубы более устойчивы к гидродинамическим нагрузкам и образованию воздушных пробок.

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Список работ по обвязке радиатора

В данном случае указанную процедуру будем проводить, используя трубы из полипропилена. Шаровые краны должны быть прямыми или угловыми, которые также изготовлены из полипропилена.

Выполнить установку несложно, если у вас уже есть определенный навык работы с такими материалами. Цена элементов для отопительной системы совсем небольшая.

Как подсоединить радиатор отопления к полипропиленовой трубе от стояка

Чтобы выполнить обвязку придерживайтесь следующей очередности работ:

муфту с накидной гайкой следует вставить в мультифлекс; специально изготовленные скобы помогут закрепить трубы на стенах, важно подобрать удобную высоту, только чтобы трубы не касались поверхности, зафиксировать элементы на стенах можно при помощи гвоздей или саморезов

Трубы легко спрятать за гипсокартонными конструкциями

Совет: выполняя укладку труб в стенах, используйте полипропиленовые трубы для отопления. которые будут выходить из них лишь в местах подключения.

Для закрепления батарей можно использовать самый различный крепеж, но обычно отдают предпочтение штыревому соединению. Чтобы повесить отопительное оборудование на необходимой высоте можно воспользоваться угловыми кронштейнами.

Если речь идет о батарее-панели, обычно крепеж можно найти в самом комплекте. Если использовать секционные батареи, заранее подумать о его приобретении.

Совет: два кронштейна или два штыря вполне будет достаточно для закрепления одного обычного радиатора.

Как сделать обвязку котла правильно

Следующий компонент отопительной системы – обвязка котла. Первым делом стоит поискать циркуляционный насос с хорошей производительностью. Если он может выдавать напор в 2 метра, то такое устройство вполне подойдет даже для функционирования отопления в многоэтажных домах.

Мощность циркуляционного насоса рассчитывается по формуле вида:

• Q = 0,86R / Dt, где
• Q – производительность насоса (измеряется в куб.м. в час);
• R – мощность отопительного котла или контура, в который будет встраиваться циркуляционный насос;
• Dt – разница температур в подающем и обратном контуре (обычно составляет около 20 градусов).

Выбирая предохранительный клапан, нужно отталкиваться от максимальной величины давления, которое может возникнуть в системе (как правило, это значение составляет 2,5 кгс/см2). Объем расширительного бака должен составлять 1/10 от объема теплоносителя, находящегося в контуре. Желательно брать бачок с небольшим запасом. В стандартных отопительных системах на 1 кВт мощности котла приходится около 15 литров теплоносителя.

Как правило, бак начинает срабатывать при давлении в 1,5 кгс/см2 – т.е. при превышении рабочего давления в сбалансированной отопительной системе. Чтобы увеличить давление, нужно воспользоваться краном, соединяющим отопление и холодное водоснабжение, или же просто подкачать расширительный бак воздухом.
