Основные параметры и способы расчёта отопления

Программные комплексы для расчётов

Очевидно, что выполнение расчётов вручную оправдано только для малых систем отопления, имеющих максимум один или два контура с 4–5 радиаторами в каждом. Более сложные системы отопления тепловой мощностью свыше 30 кВт требуют комплексного подхода при расчёте гидравлики, что расширяет спектр используемых инструментов далеко за пределы карандаша и листа бумаги.

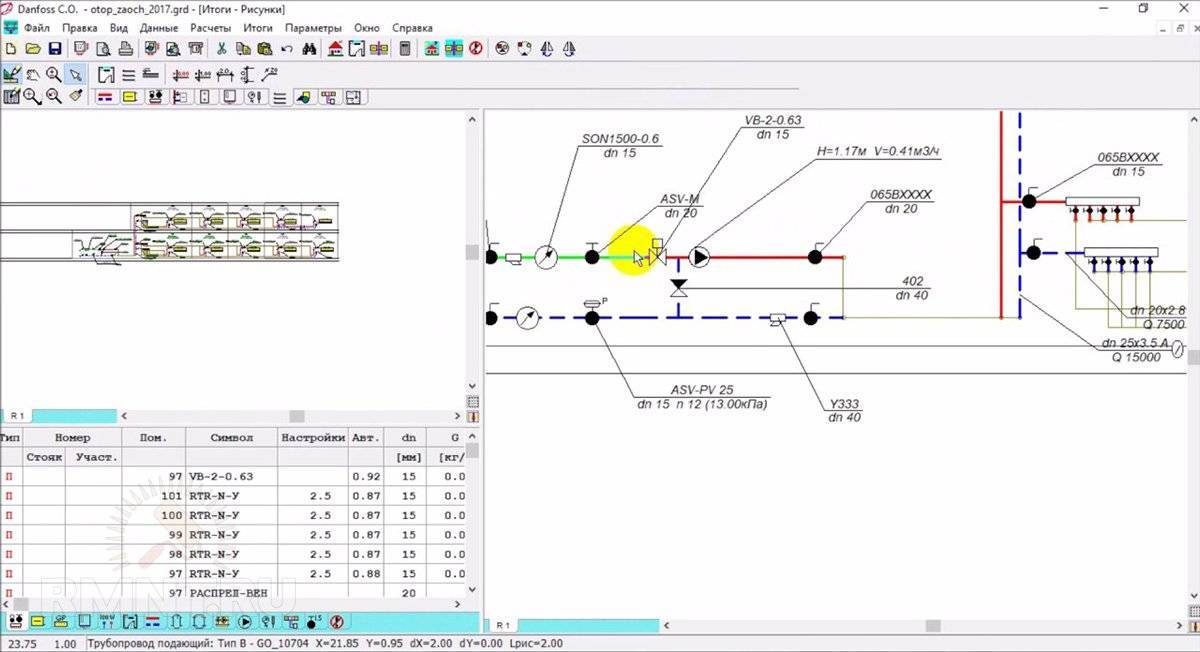

Danfoss C.O. 3.8

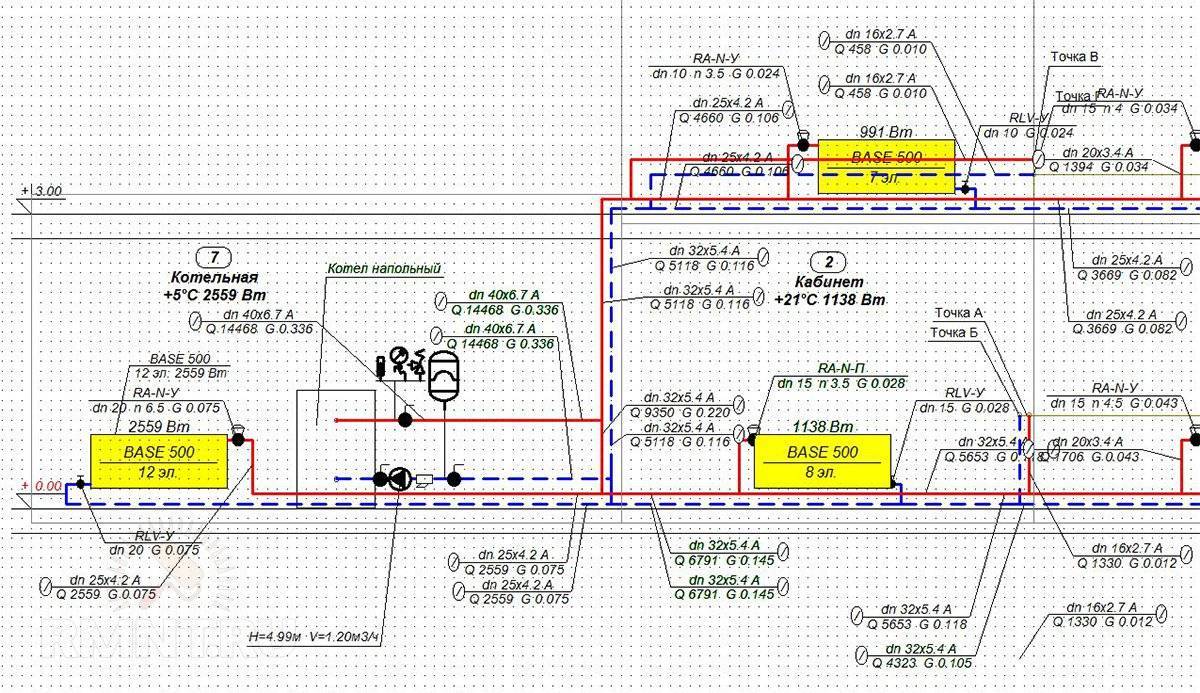

На сегодняшний день существует достаточно большое количество программного обеспечения, предоставляемого крупнейшими производителями отопительной техники, такими как Valtec, Danfoss или Herz. В подобных программных комплексах для расчёта поведения гидравлики используется та же методология, которая была описана в нашем обзоре. Сначала в визуальном редакторе моделируется точная копия проектируемой системы отопления, для которой указываются данные о тепловой мощности, типе теплоносителя, протяжённости и высоте перепадов трубопроводов, используемой арматуре, радиаторах и змеевиках тёплого пола. В библиотеке программы имеется широкий спектр гидротехнических устройств и арматуры, для каждого изделия производитель заблаговременно определил рабочие параметры и базовые коэффициенты. При желании можно добавить и сторонние образцы устройств, если для них известен требуемый перечень характеристик.

В финале работы программа даёт возможность определить подходящий условный проход труб, подобрать достаточную подачу и напор циркуляционных насосов. Расчёт завершается балансировкой системы, при этом в ходе симуляции работы гидравлики происходит учёт зависимостей и влияния изменения пропускной способности одного узла системы на все остальные. Практика показывает, что освоение и использование даже платных программных продуктов оказывается дешевле, чем если бы выполнение расчётов поручалось подрядным специалистам.

Климатические зоны тоже важны

Климатические зоны также имеют свои коэффициенты:

• средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
• северные и восточные регионы: 1,6;
• южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Выводы

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях – доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

Самостоятельное оборудование дома системой отопления — очень ответственное занятие. Выбирать все комплектующие, включая котёл, без предварительно подготовленных расчётов будет неразумно. В первую очередь необходимо сделать расчёт тепловой энергии на отопление здания. Калькулятор может помочь в этом вопросе. Именно площадь помещения является первым, что нужно узнать перед покупкой оборудования.

Теория гидравлического расчета системы отопления

Теория гидравлики

Теоретически ГР отопления основан на следующем уравнении:

ΔP = R•l + z

Данное равенство справедливо для конкретного участка.

Расшифровывается это уравнение следующим образом:

• ΔP — линейные потери давления.
• R — удельные потери давления в трубе.
• l — длина труб.
• z — потери давления в отводах, запорной арматуре.

Из формулы видно, что потери давления тем больше, чем она длиннее и чем больше в ней отводов или других элементов, уменьшающих проход или меняющих направление потока жидкости.

Давайте выведем чему равны R и z. Для этого рассмотрим еще одно уравнение, показывающее потери давления от трения об стенки труб:

ΔP_трение = (λ/d)*(v²ρ/2)

Это уравнение Дарси — Вейсбаха. Давайте расшифруем его:

• λ — коэффициент, зависящий от характера движения трубы.
• d — внутренний диаметр трубы.
• v — скорость движения жидкости.
• ρ — плотность жидкости.

Из этого уравнения устанавливается важная зависимость — потери давления на трение тем меньше, чем больше внутренний диаметр труб и меньше скорость движения жидкости.

Причем, зависимость от скорости здесь квадратичная. Потери в отводах, тройниках и запорной арматуре определяются по другой формуле:

ΔP_{арматура} = ξ*(v²ρ/2)

Здесь:

• ξ — коэффициент местного сопротивления (далее КМС).
• v — скорость движения жидкости.
• ρ — плотность жидкости.

Из данного уравнения также видно, что падение давления возрастает с увеличением скорости жидкости.

Также, стоит сказать, что в случае применения низкозамерзающего теплоносителя также будет играть важную роль его плотность — чем она выше тем тяжелее циркуляционному насосу.

Поэтому при переходе на «незамерзайку» возможно придется заменить циркуляционный насос.

Из всего вышеизложенного выведем следующее равенство:

ΔP =ΔP_трение +ΔP_{арматура}=((λ/d)(v²ρ/2)) + (ξ(v²ρ/2)) = ((λ/α)l(v²ρ/2)) + (ξ*(v²ρ/2)) =  R•l + z;

Отсюда получаем следующие равенства для R и z:

• R = (λ/α)*(v²ρ/2) Па/м;
• z = ξ*(v²ρ/2) Па;

Теперь давайте разберемся в том, как используя эти формулы рассчитать гидравлическое сопротивление.

Помещения со стандартной высотой потолков

Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

Таблица для расчета количества радиаторов на М2

Для комнат, расположенных с торца здания, расчетное количество радиаторов необходимо увеличить на 20%..

Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Для того чтобы теплоотдача от радиаторов была максимальной, необходимо устанавливать их в соответствии с рекомендациями производителя, соблюдая все оговоренные в паспорте расстояния. Это способствует лучшему распределению конвективных потоков и уменьшает потери тепла.

• Расход дизельного котла отопления
• Биметаллические радиаторы отопления
• Как сделать расчет тепла на отопление дома
• Расчет арматуры для фундамента

Подбор котла отопления

Отопительные агрегаты в зависимости от целевого назначения бывают одноконтурными и двухконтурными, могут устанавливаться настенным и напольным способом. Котлы также различаются по типу топлива.

Газовые модификации

Модификации газовых котлов в зависимости от площади помещения

Производители выпускают различные устройства, поэтому при выборе стоит обращать внимание на следующие факторы:

• Цель монтажа отопительных коммуникаций. Одноконтурные варианты используются для обогрева, двухконтурные со встроенным бойлером на 150-180 л могут обеспечивать дом горячей водой и отапливать его.
• Количество теплообменников двухконтурной модели. Единственный битермический элемент греет воду как теплоноситель и ресурс ГВС одновременно. В модификациях с двумя нагревательный первичный используется для отопления, вторичный – для подогрева системы ГВС.
• Материал теплообменника. Чугунный долго аккумулирует тепло и не подвергается коррозии, стальной практически не чувствителен к температурным колебаниям.
• Тип камеры сгорания. Открытая камера работает на естественной тяге, поэтому для котла нужно отдельное помещение с хорошей вентиляцией. Закрытый агрегат удаляет продукты сгорания через коаксиальный горизонтальный дымоход.
• Особенности розжига. В режиме электророзжига фитиль будет гореть постоянно, но для работы оборудования нужно электричество. Модели с пьезовым розжигом – независимые, но включаются вручную.

Электрические модели

Модели электрического оборудования с возможностью подключения бойлера

Устройства отличаются практически бесшумной работой, компактностью и безопасностью эксплуатации. Владельцы домов и дач могут приобрести модификации:

• На трубчатых нагревательных элементах. Приборы с ТЭНом подходят для настенного монтажа, автоматизированы, но часто ломаются из-за накипи.
• На электродах. Небольшие аппараты, подключаемые к контуру из двух и более батарей. Котел производительный, оснащен настройками температуру, но чувствителен к теплоносителю.
• Индукционные. Оснащены системой защиты от перегрева, быстро нагревают теплоноситель, имеют КПД 97 %.

Индукционные котлы – дорогостоящее оборудование.

Комбинированные агрегаты

Твердотопливно-газовый котел для отопления и нагрева воды

Отапливают любую площадь, могут работать в универсальном режиме и на двух-трех видах топлива. Тип запитки подбирает пользователь:

• твердое топливо + газ;
• твердое топливо + электроэнергия;
• газ + электричество;
• газ + дизель.

Один вид топливных ресурсов является основным, второй – вспомогательным, который не нагревает дом, а только поддерживает нормальный температурный режим.

Твердотопливные котлы

Работают на дровах, опилках, угле, коксе, специальных брикетах, отличаются безопасностью и удобством эксплуатации. Для частного дома можно подобрать агрегаты:

• Классические. Функционируют по принципу прямого сжигания, заполнять топку нужно через каждые 5-6 часов.
• Пиролизные. Работают по принципу дожига остаточных газов в специальной камере. Закладка топлива осуществляется через каждые 12-14 часов.

Жидкотопливные аппараты

Работают на дизельном топливе, поэтому ставятся в отдельное помещение. Котельная оснащается вытяжкой и качественной вентиляционной системой. Мазутная жидкость хранится в герметичных емкостях в отдельном помещении. Все жидкотопливные приборы автоматизированы, производительны, отличаются большой мощностью.

Как правильно рассчитать мощность отопительной системы

За основу берутся нормы СанПиН, четко регламентирующие температурный предел в жилых помещениях от 18 до 24°С, но это касается централизованного теплоснабжения, хотя конечно, любой владелец автономной отопительной системы вправе сдвинуть предел в любую сторону. Делать этого не рекомендуется, поскольку эти значения являются наиболее оптимальными для создания комфортной обстановки и расхода топлива. Не стоит забывать, что наиболее высокий КПД котельного или другого агрегата, да и всей системы в целом достигается именно при работе в «нормальном» режиме, при регулировании в сторону уменьшения или увеличения, КПД всегда будет снижаться.

Для расчета мощности отопительной системы используются следующие данные:

— Среднегодовая температура для данного региона в отопительный период – данные из соответствующего справочника;

— Роза ветров в этот же период для данного региона – данные из справочника;

— Потери тепла через ограждающие конструкции – данные из справочника для каждого типа материала (саман, кирпич, бетон, древесина и т. д.), в том числе и потери через оконные и дверные проемы;

— Площадь отапливаемых помещений;

— Мощность теплогенератора и отопительных приборов;

— Используемый энергоноситель – газ, электроэнергия, уголь, древесина и др.

— Следует помнить, что расчет системы отопления целесообразно проводить только после того, как выполнены все мероприятия по энергосбережению и устранены возможные утечки тепла. Если рассчитать требуемую мощность, а утепление выполнить позже, то получится, что даже на минимальной мощности, в помещении будет довольно жарко, особенно же это станет ощутимо во время оттепелей и переходных периодов.

По имеющимся справочным данным можно увидеть, какое количество тепла в киловаттах теряется через ограждения при низкой наружной температуре, в каждом из помещений за единицу времени, а, следовательно, отопительная система в среднем должна компенсировать эту потерю. По полученным данным выполняется выбор теплогенератора и отопительных приборов соответствующей мощности.

Климатические зоны тоже важны

Не для кого ни секрет, что в разных климатических зонах имеется разная потребность в обогреве, поэтому при проектировании проекта необходимо учитывать и эти показатели.

Климатические зоны также имеют свои коэффициенты:

• средняя полоса России имеет коэффициент 1,00, поэтому он не используется;
• северные и восточные регионы: 1,6;
• южные полосы: 0,7-0,9 (учитываются минимальные и среднегодовые температуры в регионе).

Данный коэффициент необходимо умножить на общую тепловую мощность, а полученный результат разделить на теплоотдачу одной части.

Таким образом, расчет отопления по площади особых трудностей не представляет. Достаточно немного посидеть, разобраться и спокойно посчитать. С его помощью каждый владелец квартиры или дома может легко определить величину радиатора, который следует установить в комнате, кухне, ванной или в любом другом месте.

Если вы сомневаетесь в своих силах и знаниях — доверьте монтаж системы профессионалам. Лучше заплатить один раз профессионалам, чем сделать неправильно, демонтировать и повторно приступить к работе. Или же не сделать ничего вообще.

Расчет мощности газового котла в зависимости от площади

В большинстве случаев используют ориентировочный подсчет тепловой мощности котлоагрегата по площадям нагрева, например, для частного дома:

• 10 кВт на 100 кв.м;
• 15 кВт на 150 кв.м;
• 20 кВт на 200 кв.м.

Подобные вычисления смогут подойти для не очень большого сооружения с утепленным чердачным перекрытием, низкими потолками, хорошей термоизоляцией, окнами с двойным остеклением, но не более того.

По старым расчетам лучше не делать. Источник фото: porjati.ru

К сожалению, данным условиям соответствуют только немногочисленные строения. С тем, чтобы осуществить наиболее обстоятельный расчет показателя мощности котла, необходимо учитывать полный пакет взаимосвязанных величин, в том числе:

• атмосферные условия в местности;
• размер жилой постройки;
• коэффициент теплопроводности стены;
• фактическую теплоизоляцию здания;
• систему регулировки мощности газового котла;
• объем тепла, требуемый для ГВС.

Расчет одноконтурного котла отопления

Подсчет мощности одноконтурного котлоагрегата настенной или напольной модификации котла с применением соотношения: 10 кВт на 100 м2, необходимо увеличить на 15-20%.

Например, необходимо обогреть здание площадью 80 м2.

Расчет мощности газового котла отопления:

10*80/100*1.2 = 9.60 кВт.

В случае, когда в торговой сети не существует требуемого вида устройств, приобретают модификацию с большим размером кВт. Подобный метод пойдет для источников отопления одноконтурного типа, без нагрузки на горячее водоснабжение, и может быть заложен в основу расчета расхода газа на сезон. Иногда вместо жилой площади расчет выполняют с учетом объема жилого здания квартиры и степени утепления.

Для индивидуальных помещений, построенных по типовому проекту, с высотой потолочного покрытия 3 м, формула расчета довольно простая.

Еще один способ расчета ОК котла

В данном варианте учитывают площадь застройки (П) и коэффициент удельной мощности котлоагрегата (УМК), зависящего от климатического места расположения объекта.

Он варьируется в кВт:

• 0.7 до 0.9 южные территории РФ;
• 1.0 до 1.2 центральные регионы РФ;
• 1.2 до 1.5 Московская область;
• 1.5 до 2.0 северные районы РФ.

Следовательно, формула для расчета выглядит таким образом:
Мо=П*УМК/10

Например, необходимая мощность источника отопления для постройки в 80 м2, расположенного в северном регионе:

Мо = 80*2/10 = 16 кВт

Если собственник будет устанавливать двухконтурный котлоагрегат, для отопления и ГВС, профессионалы советуют добавить к полученному результату еще 20% мощности на подогрев воды.

Как рассчитать мощность двухконтурного котла

Расчет теплопроизводительности двухконтурного котлоагрегата выполняется на основанию такой пропорции:

10 м2 = 1 000 Вт + 20% (теплопотери) + 20% (подогрев ГВС).

В случае, если здание располагает площадью 200 м2, то требуемый размер будет состоять: 20.0 кВт + 40.0% = 28.0 кВт

Это прикидочный расчет, его лучше уточнить по норме водопользования ГВС на одного человека. Такие данные приводятся в СНИПе:

• ванная комната – 8.0-9.0 л/мин;
• душевая установка – 9 л/мин;
• унитаз – 4.0 л/мин;
• смеситель в мойке – 4 л/мин.

В техдокументации к водонагревателю указывается, какая необходима теплопроизводительность котла, чтобы гарантировать качественный подогрев воды.

Для теплообменника на 200 л будет достаточно нагревателя нагрузкой приблизительно 30.0 кВт. После рассчитывают производительность, достаточную для обогрева, в конце итоги суммируют.

Расчет мощности бойлера косвенного нагрева

Для того, чтобы сбалансировать нужную мощность одноконтурного агрегата работающего на газовом топливе с бойлером косвенного нагрева, нужно установить какой объем теплообменника потребуется, чтобы обеспечить горячей водой жильцов дома. Используя данные по нормам горячего водопотребления легко можно установить, что расход в сутки для семьи из 4-х человек составит 500 л.

Производительность водонагревателя косвенного нагрева напрямую зависит от площади внутреннего теплообменника, чем более размеры змеевика, тем больше тепловой энергии он передает воде в час. Детализовать такие сведения можно, изучив характеристики по паспорту на оборудование.

Источник фото: coolandtheguide.com

Существуют оптимальные соотношения этих величин для среднего диапазона мощности бойлеров косвенного нагрева и время получения заданной температуры:

• 100 л, Мо – 24кВт, 14 мин;
• 120 л, Мо – 24кВт,17 мин;
• 200 л, Мо – 24кВт, 28 мин.

При выборе водонагревателя рекомендуется, чтобы он нагревал воду примерно за полчаса. Исходя из этих требований предпочтительнее 3-й вариант БКН.

Определение расхода теплоносителя и диаметров труб

Вначале каждую отопительную ветвь надо разбить на участки, начиная с самого конца. Разбивка делается по расходу воды, а он изменяется от радиатора к радиатору. Значит, после каждой батареи начинается новый участок, это показано на примере, что представлен выше. Начинаем с 1-го участка и находим в нем массовый расход теплоносителя, ориентируясь на мощность последнего отопительного прибора:

G = 860q/ ∆t, где:

• G – расход теплоносителя, кг/ч;
• q – тепловая мощность радиатора на участке, кВт;
• Δt– разница температур в подающем и обратном трубопроводе, обычно берут 20 ºС.

Для первого участка расчет теплоносителя выглядит так:

860 х 2 / 20 = 86 кг/ч.

Полученный результат надо сразу нанести на схему, но для дальнейших расчетов он нам понадобится в других единицах – литрах в секунду. Чтобы сделать перевод, надо воспользоваться формулой:

GV = G /3600ρ, где:

• GV – объемный расход воды, л/сек;
• ρ– плотность воды, при температуре 60 ºС равна 0.983 кг / литр.

В данных таблицах опубликованы значения диаметров стальных и пластмассовых труб в зависимости от расхода и скорости движения теплоносителя. Если открыть страницу 31, то в таблице 1 для стальных труб в первом столбце указаны расходы в л/сек. Чтобы не производить полный расчет труб для системы отопления частого дома, надо просто подобрать диаметр по расходу, как показано ниже на рисунке:

Итак, для нашего примера внутренний размер прохода должен составлять 10 мм. Но поскольку такие трубы не используются в отоплении, то смело принимаем трубопровод DN15 (15 мм). Проставляем его на схеме и переходим ко второму участку. Так как следующий радиатор имеет такую же мощность, то применять формулы не нужно, берем предыдущий расход воды и умножаем его на 2 и получаем 0.048 л/сек. Снова обращаемся к таблице и находим в ней ближайшее подходящее значение. При этом не забываем следить за скоростью течения воды v (м/сек), чтобы она не превышала указанные пределы (на рисунках отмечена в левом столбце красным кружочком):

Как видно на рисунке, участок №2 тоже прокладывается трубой DN15. Далее, по первой формуле находим расход на участке №3:

860 х 1,5 / 20 = 65 кг/ч и переводим его в другие единицы:

65 / 3600 х 0,983 = 0.018 л/сек.

Прибавив его к сумме расходов двух предыдущих участков, получаем: 0.048 + 0.018 = 0.066 л/сек и вновь обращаемся к таблице. Поскольку у нас в примере делается не расчет гравитационной системы, а напорной, то по скорости теплоносителя труба DN15 подойдет и на этот раз:

Идя таким путем, просчитываем все участки и наносим все данные на нашу аксонометрическую схему:

Расчет мощности котла по площади

Для отопления каждого 1 кв. м нужно создавать 100 Вт тепла. Расчёт по формуле:

где S является площадью дома,

k представляет собой коэффициент, определяющий потери тепла в зависимости от температуры воздуха за окном. Для регионов, в которых зимой температура воздуха не опускается ниже -10 °С, он составляет 0,7. Он растет по мере снижения градусов за окном. На каждые 5 °С он становится больше на 0,2. Для регионов, в которых зимой термометры показывают -35 °С, k составляет 1,2.

Если нужно отопить дом, который имеет площадь 115 кв. м и находится в зоне, где минимальная зимняя температура составляет -20 °С, то в нем нужно установить экономичный электрокотел с мощностью 115*1,1*100 = 12 650 Вт = 12,65 кВт.

Такой расчет не всегда является правильным потому, что на потери тепла влияет много факторов. Он подходит для дома, который имеет:

1. Окна с двойным стеклопакетом и площадью не более 30% площади всех комнат.
2. Среднюю теплоизоляцию (толщина стены равна длине 2 кирпичей, утеплитель толщиной в 15 см).
3. Холодный чердак.
4. Комнаты, высота которых равна 2,5 м.

Почему не стоит подбирать котел со слишком большим запасом мощности

С недостатком теплопроизводительности все предельно понятно: система отопления попросту не обеспечит желаемый уровень температуры даже при беспрерывной работе. Однако, как мы уже упоминали, серьезной проблемой может стать и переизбыток мощности, последствиями которого являются:

• более низкий КПД и повышенный расход топлива, особенно на одно- и двухступенчатых горелках, не способных плавно модулировать производительность;
• частое тактование (вкл/выкл) котла, что нарушает нормальную работу и снижает ресурс горелки;
• попросту более высокая стоимость котлоагрегата, учитывая, что производительность, за которую была произведена повышенная плата, использоваться не будет;
• часто больший вес и большие габариты.

Когда чрезмерная теплопроизвоительность все же уместна

Единственной причиной выбрать версию котла гораздо большей мощности, чем нужно, как мы уже упоминали, является использование его в связке с буферной емкостью. Буферная емкость (также теплоаккумулятор) – это накопительный бак определенного объема наполненный теплоносителем, назначение которого – накапливать излишки тепловой мощности и в дальнейшем более рационально распределять их в целях отопления дома или обеспечения горячего водоснабжения (ГВС).

Например, теплоаккумулятор – отличное решение, если недостаточно производительности контура ГВС или при цикличности твердотопливного котла, когда топливо сгорая отдает максимум тепла, а после прогорания система быстро остывает. Также теплоаккумулятор часто используется в связке с электрокотлом, который нагревает емкость в период действия сниженного ночного тарифа на электроэнергию, а днем накопленное тепло распределяется по системе, еще долго поддерживая желаемую температуру без участия котла.

ИнструкцииКотлы

Радиаторы отопления.

Обычно выбор, казалось бы, простых составляющих на практике вызывает множество самых противоречивых мнений. Бесспорно одно: их стоит выбирать не только по эстетическим свойствам, а исходя из технических параметров. Последние немало определяются материалом, из которого радиатор изготовлен:

1. Стальные. Такие радиаторы недороги, но очень сильно подвержены коррозии. Абсолютно не рекомендуется использовать стальные радиаторы там, где воду летом сливают — срок службы значительно сокращается.

2. Алюминиевые. Они более устойчивы к коррозии, быстро нагреваются и достаточно привлекательны на вид. Для них недопустимы перепады давления, чего в частных домах практически и не бывает.

3. Биметаллические. Здесь соединяются лучшие свойства алюминия и стали, что увеличило теплоотдачу, но остались те же антикоррозийные свойства.

4. Чугунные. Это практически вечные радиаторы. Они медленно нагреваются, но и остывают крайне медленно. По внешнему виду значительно уступают описанным выше типам радиаторов и недешевы. Также во время монтажа значительно может помешать большой вес, но в процессе эксплуатации это никак не мешает.

Воздушное отопление промышленных помещений

Этот способ обогрева производственных площадей стал популярным еще в 70-е годы. Принцип работы основан на нагреве воздуха теплогенераторами, водяными или паровыми калориферами. Воздух по коллекторам поступает в те зоны, где необходимо поддерживать нужную температуру. Для распределения воздушных потоков устанавливают специальные распределительные головки или жалюзи. Это далеко не идеальный способ обогрева, он имеет существенные недостатки, однако применяется довольно широко.

Центральная и зональная системы

В зависимости от потребностей владельцев зданий можно оборудовать равномерный обогрев всего помещения или отдельных зон. Центральное воздушное отопление представляет собой приборы, которые забирают воздух снаружи, нагревают и подают его в помещения. Главным недостатком системы такого типа является отсутствие возможности регулировать температуру в отдельных помещениях здания.

Зональное отопление позволяет создать нужный температурный режим в каждой комнате. Для этого в каждом помещении устанавливают отдельный отопительный прибор (чаще всего газовый конвектор), который поддерживает заданную температуру. Зональная система экономически выгодна, поскольку используется ровно столько энергии, сколько нужно для обогрева, минимизируются нерациональные расходы. При установке нет необходимости прокладывать воздуховоды.

Определять подходящий тип системы и осуществлять расчет воздушного отопления производственного помещения должен опытный специалист. Учитываются такие факторы:

• тепловые потери;
• необходимый температурный режим;
• количество прогреваемого воздуха;
• мощность и вид воздухонагревателя.

Преимущества и недостатки

Важными преимуществами можно считать быстрый прогрев воздуха, возможность совмещения отопления с вентиляцией. Недостаток связан с общеизвестным законом физики: теплый воздух поднимается вверх. Под потолком создается более теплая зона, чем на уровне человеческого роста. Разница может составлять несколько градусов. Например, в цехах с потолками высотой 10 м внизу температура может составлять 16 градусов, а в верхней части помещения – до 26. Для поддержания нужного теплового режима система должна работать постоянно. Такой нецелесообразный расход энергии заставляет владельцев искать иные методы обогрева зданий.

Схема воздушного отопления промышленного помещения
