Основные размеры кровельного профнастила на крышу

Деревянное основание

Деревянный каркас прослужит не больше 10 лет

Деревянный каркас — бюджетный вариант, однако в долгосрочной перспективе забор из природного материала дороже каменного и металлического. Помимо затрат на брус необходимо учитывать расходы на демонтаж и установку нового каркаса.

Срок службы деревянных оснований недолог, через 8–10 лет забор придётся переделывать.

Вкапывать столбы из дерева в землю можно только после тщательной обработки. Применяют антисептики и гидроизоляционные материалы.

Для монтажа лаг к основанию крепят кронштейны, к которым прикручивают перемычки. Использовать гвозди нежелательно — со временем соединения расшатываются, забор перекашивается.

По маркировке встречают…

Для выбора той или иной марки профлиста, расчёта его количества, необходимого для того или иного объекта, полезно знать отличия между ними.
По стандартной маркировке профлиста можно сразу определить его «специализацию». Буква С обозначает то, что это стеновой профнастил. Цифры рядом с ней указывают на высоту волны, которая может быть от восьми до двадцати одного миллиметра и больше. Используемый для облицовки стен, профнастил этой марки применяют и для строительства заборов и оград.
Профлисты с маркировкой НС означают несуще-стеновой. Это универсальный материал с дополнительными рёбрами жёсткости. Высота волны у него от двух до шести сантиметров. Буква Н указывает на то, что это несущий профнастил, повышенная жёсткость которого позволяет использовать его в качестве строительного каркаса: высота гофра – от шести до двенадцати сантиметров.

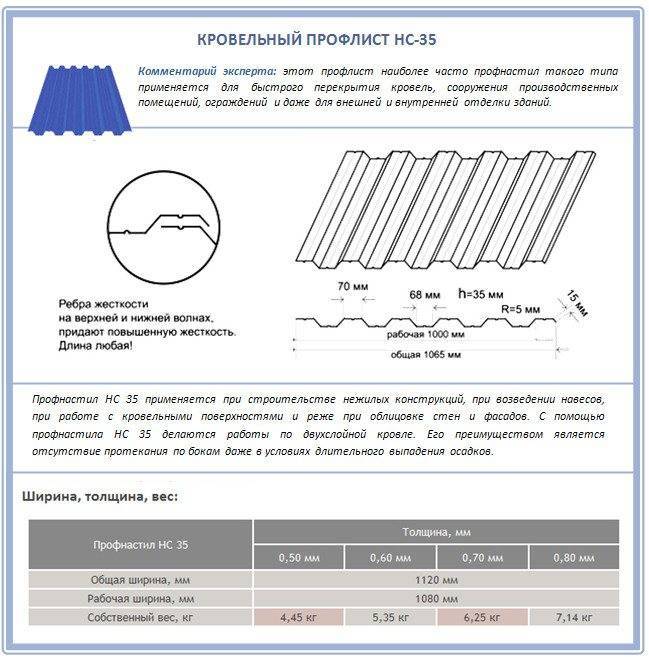

Для кровли частного жилого дома самый ходовой профлист марки НС35. Там, где снеговая и ветровая нагрузка выше, то можно и нужно применить материал с более высокой волной – до четырёх с лишним сантиметров.
Вообще размеры профлиста в качестве кровельного материала могут изменяться. Всё зависит от предназначения того или иного жилого строения, а также предпочтений и желания домовладельца.

Технология укладки профлиста

После того, как принято решение, какой должен быть уклон крыши из профнастила, составлен проект и приобретены необходимые стройматериалы, приступают к монтажу кровельного покрытия, стартуя от нижнего края ската:

До укладки листов устанавливают карнизную планку, водосточную систему, производят гидроизоляцию дымохода.
Крепление профлистов выполняют блоками на саморезы, к которым прилагаются специальные уплотнители. Располагают крепежные изделия в изгибах волн. Для этого сначала у конька к обрешетке прикрепляют первый лист, а затем и второй, который фиксируют к первому. Аналогично поступают с третьим листом. Потом полностью вес блок выравнивают относительно карниза и окончательно закрепляют.
В завершение работы монтируют конек, торцевые планки, ендовы и фартук дымоходной трубы и при необходимости – элементы снегозадержания.

Толщина профнастила для крыши дома

Производители предлагают профлист с толщиной от 0,37 до 1 мм.

Какая толщина профнастила на крышу будет оптимальна?

Пользователи и мастера советуют использовать 0,45-0,5 мм. Выбор такой толщины аргументирован тем, что более значительная, по сравнению со стеновым профнастилом, высота волны, обеспечивает кровле необходимую жесткость. Следует знать, что при больших снеговых нагрузках лучше отдать предпочтение более толстому металлу. Некоторые производители предусматривают выштамповку (дополнительные ребра жесткости по поверхности листа) которая увеличивает продольную жесткость профнастила.

Совет. Выбирая толщину профнастила следует учесть, что отклонения по толщине металла составляет +/- 0,1 мм (ГОСТ 24045-2010 и EN 10143).

Крыша с минимальным наклоном – достоинства и недостатки

При необходимости обустройства кровли с небольшим уклоном профлист следует укладывать в виде перекрытия снизу кровельного пирога. Далее рассмотрим особенности ее обустройства.

Достоинства

Сниженный расход кровельного материала;
Более простой монтаж и безопасность во время работы;
Нет конька. Соответственно отсутствуют проблемы, связанные с процессом герметизации.

Нужно будет учитывать, что чем выше будет находиться верх конька, тем больше будет весить сама крыша. Расход материала будет больше. Давление на основание будет тоже значительнее. Кровля с небольшим скатом же не будет оказывать подобное давление.

Недостатки

Теперь рассмотрим отрицательные стороны. Небольшой наклон будет приводить к тому, что осадки будут стекать значительно медленнее. Это может привести к просачиванию в небольшие стыки и дальше в кровельный пирог. Точкой отсчета в этом случае считается 12°. В этом случае дополнительной герметизации не требуется. А вот в случае снижения уклона менее этого значения для стыков придется использовать специальный герметик.

От угла будет также зависеть вид материала, который можно использовать. Для полностью плоской и крыши с небольшим уклоном подойдет только несущий прочный профилированный лист с высокой волной. В противоположном случае (с крутым скатом) допускается использовать универсальный и стеновый лист. В этом случае давление на них будет минимально – осадки задерживаться не будут.

Следующая особенность. Материал расходуется значительнее, так как нахлест будет немного больше. При возведении с уклоном 12-14° следует увеличить укладку нахлеста, но использовать герметик не обязательно. Если он будет меньше, то придется делать оба мероприятия.

При возведении крутой кровли придется укладывать длинные стропильные ноги. Это значительный расход материала, но в итоге экономия получается на кровельном материале. Профлист можно будет купить с небольшой высотой волны, который несколько дешевле. В подобном случае несущая способность не будет играть такую важную роль.

Помимо этого, при малом уклоне не получится сделать мансарду. Она способна сократить теплопотерю всего дома до 9%.

Еще кровли с небольшим наклоном возводятся на более сложных стропильных системах, которые должны выдерживать значительный вес. Зависимость проста – чем меньше угол, тем большее количество подпорок потребуется.

Монтаж профлиста своими руками

Чтобы полностью раскрыть эту тему, понадобится написать целую статью. Разберём некоторые этапы монтажа профлиста. Перед тем как принять решение покрыть кровлю профлистом, надо знать несколько важных советов.

Первым делом выбираем угол наклона. Ведь если не придать этому значения, могут в будущем возникнуть проблемы со свободным пространством в мансарде, накоплением снега и даже при бурях снести крышу. А такое случится может.

Самым оптимальным и проверенным на практике для крыши считаться угол 15-30 градусов. При меньшем угле наклона потребуется более сложная стропильная система, потребуется больше делать нахлёст профлиста. Возникает риск протечки кровли и дополнительная обрешётка.

Перед монтажом профлиста следует выполнить несколько видов работ. Для предотвращения под крышей влаги от тепла внутри дома, надо обязательно утеплить кровлю. Первой задачей желательно покрыть всю стропильную систему антигрибковым раствором, после чего укладываем гидроизоляционную плёнку с нахлёстом около 150 сантиметров дав ей небольшой провис.

Стыки обязательно проклеиваем лентой. Устройство теплоизоляции выполняем с помощью минеральной ваты в матах или рулонах уложив их между обрешёткой на гидроизоляционную плёнку в обрешётку. Сверху ваты укладываем пароизоляционную плёнку.

Перед монтажом профлиста проверьте все щели и стыки, ведь правильно уложенный такой пирог сэкономит более 20% тепла.

Крепятся профлисты при помощи специальных саморезов для кровли по дереву или металлу, в зависимости от кровли. Крепить их требуется в нижней части гофры листа.

В местах нахлёста и конька в верхнюю часть гофры. Старайтесь не перетягивать и не закручивать саморезы под градусом (криво). Такой метод закручивания грозит протечкой и нарушением гидроизоляционного слоя. Крепятся саморезы на низ волны через гофру, примерно на 1 м2 требуется 6-8 саморезов. Нахлёст между рядами при наклоне около 30 градусов 15-20 см.

Основные правила укладки профнастила

От того, насколько правильно будет выполнена работа, будет напрямую зависеть качество и срок эксплуатации. При уклоне крыши восемь монтаж нужно осуществлять тщательно и заранее продуманно

Обратите пристальное внимание на уплотнение сквозного стука, вывода, и обеспечьте вентиляцию для частного загородного дома.

Если крыша требует непременно особого конструктивного решения и специального профессионального подхода, то желательно все-таки предварительно нанять специалистов, которые качественно и быстро выполнят работу.

Перед закреплением профессионального материала на крышу предварительно положите специальную, заранее подготовленную подкладку. Она эффективно защитит ваш частный загородный дом от нежелательной влаги.
Для решения этой проблемы предварительно купите специальную для этого дела супердиффузионную мембрану

Между обрешеткой и подкладкой должно быть приблизительное расстояние около пятидесяти миллиметров.

Крепить специальную подкладку необходимо с помощью специальных большеголовых гвоздей. Для того чтобы кровельный саморез не повредил специальную подкладку, ее нужно обязательно закрепить на специальную контррейку. Края специально предназначенной для этого подкладки требуется завернуть максимально наверх и при этом достаточно аккуратно прибить имеющимися гвоздями к внутреннему краю торцевой доски.

Размеры листов металлопрофиля

Длина профнастила изменяется от 500 мм до 12 м. Теоретически ее максимальное значение может быть во много раз больше, но чем длиннее лист, тем сложнее его перевозка и погрузочно-разгрузочные операции.

Ширина металлопрофиля бывает габаритной (полной) и монтажной (полезной). Дело в том, что при сборке часть одного листа, как правило, перекрывается рядом лежащим листом, получается нахлест. Полезная ширина меньше полной на величину этого перекрытия. Это обязательно нужно учитывать для определения полезной и общей площади заказываемого материала. Размеры профнастила по габаритной ширине бывают от 1200 до 800 мм.

Исходный стальной лист проката обусловливает толщину металлопрофиля. Она принимает значения от 0,35 до 1 мм и определяет вес, жесткость и долговечность материала.

Важно учитывать размеры профлиста при планировке постройки

Проектирование

Начинать расчет необходимого количества профлиста нужно с проектирования кровли, создания схемы или чертежа. В ходе этого процессе необходимо точно определить число, форму, размеры, уклон кровельных скатов, так как от этих параметров зависит, сколько листов профнастила потребуется, а также какой марки можно использовать. От конструкции зависит:

Толщина профлиста. На конструкциях с уклоном меньше 45 градусов снег задерживается на скатах, создавая дополнительную весовую нагрузку на покрытие и стропильный каркас конструкции, поэтому для них используют профнастил с большой толщиной. Чем круче она, тем тоньше профнастил можно использовать для ее перекрытия. Профнастил из толстых стальных заготовок имеет более высокую прочность и несущую способность, но стоит он дороже.

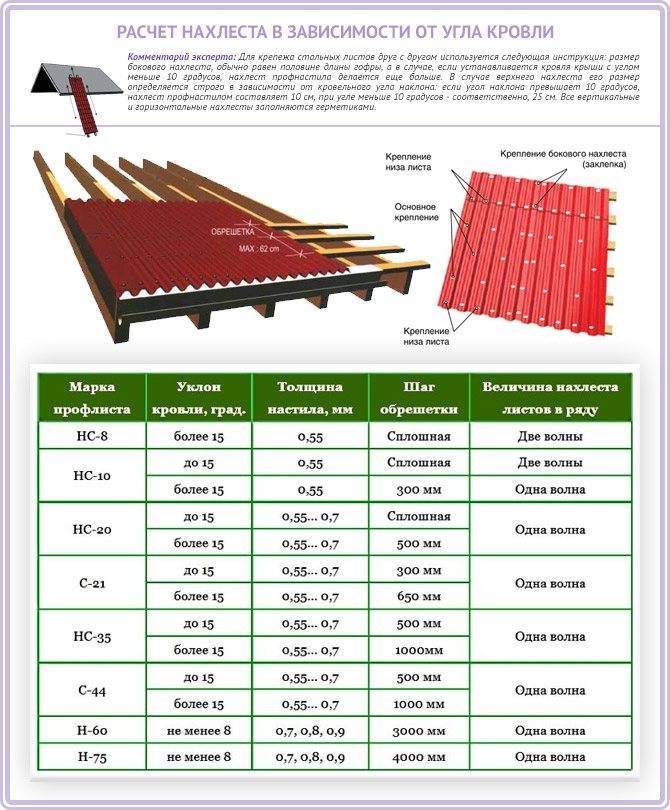

Величина вертикальных и горизонтальных нахлестов. В расчет материала обязательно включат коэффициент, отражающий величину уклона кровли, так как от него зависит схема укладки покрытия. Профнастила укладывается внахлест, чтобы стыки между ним получились герметичными. Чем круче скаты крыши, тем меньше рекомендуемый нахлест. Для конструкций с уклоном 12 градусов рекомендуется соблюдать нахлест 25-30 см, что уменьшает полезную площадь одного листа и увеличивает расход материла.

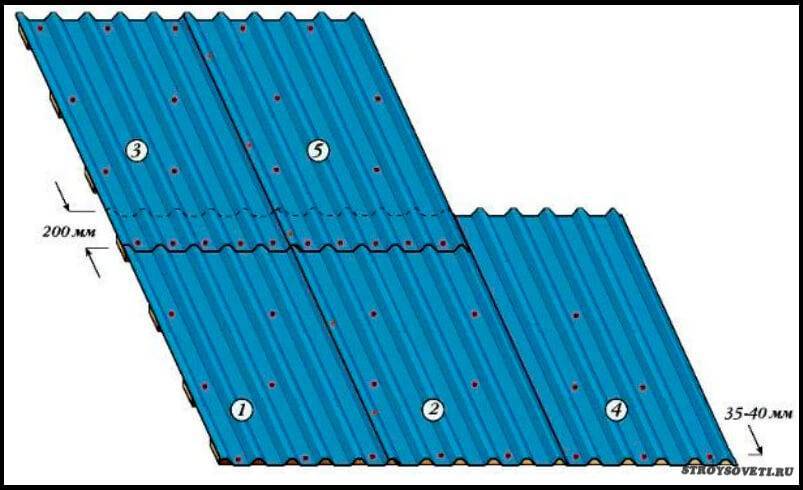

Схема укладки профлиста

Измерения конструкций разны типов

В чем отличие кровельного профлиста и профнастила?

Профлист по сравнению с профнастилом более жесткий, прочный и его ассортимент значительно больше.

Профнастил характеризуется высокой степенью шумопоглощения, а вот при отделке крыши профлистом нужно дополнительно применять шумоизоляционные материалы. Также за счет того, что профнастил являет собой жесткую конструкцию со сложным рельефом — это позволяет применять его во время монтажа на любой высоте, и он может противостоять сильным нагрузкам.

По факту, профнастил и профлист это один и тот же материал, только профлист чаще всего называют кровельный материал, а профнастил- универсальное покрытие.

Размеры кровельного профлиста

Основными параметрами профлиста являются его длина, ширина, толщина и высота профиля. Все характеристики профилированных листов определяются в ГОСТ 24045–94.

Длина и ширина листа

Различают полную и полезную длину и ширину профнастила:

полная длина и ширина — это расстояние между кромками листа. Длина может изменяться от 3000 до 12000 мм (кратно 250 мм), ширина — от 800 до 1800 мм. По желанию заказчика длину листа можно сделать меньше 3000 мм и больше 12000 мм;
полезная длина и ширина листа — это полный размер минус размер нахлёста. Длина листа выбирается так, чтобы она была равна длине ската плюс размер карнизного свеса (200–400 мм). Если использовать более короткие листы, то материал придётся укладывать с нахлёстом, который снизит уровень гидроизоляции крыши. Таким образом, когда полная и полезная длина профлиста совпадают, это лучший вариант. Нахлёст по ширине обычно составляет одну волну.

Толщина листа и высота профиля

Для кровельных работ подходит профнастил толщиной 0,55—1,0 мм. Более тонкий металл будет деформироваться под воздействием снега, ветра или града. Его также можно случайно повредить во время монтажа.

Высота профиля может изменяться в пределах от 8 до 75 мм. Если стеновой лист, который, к примеру, можно применить для строительства забора, может иметь высоту профиля 8 мм, то для обустройства кровли применяется профнастил со значением этого параметра не менее 20 мм.

Кровельный профнастил имеет высоту волны от 20 мм, а в месте стыка на нём часто выполняют капиллярную канавку для удаления влаги

Виды профиля и его маркировка

Различают следующие виды профнастила:

стеновой. Применяется для облицовки бытовок, складов, автомобильных моек (обозначается буквой С);
кровельный (Н или ПК). Используется для перекрытия крыш;
универсальный (СН). Пригоден в обоих случаях;
несущий. Используется для сооружения конструкций, работающих под большими нагрузками, и имеет, как и кровельный материал, большую высоту профиля. Поэтому в качестве несущего может использоваться кровельный профнастил с большой толщиной металла.

Рядом с буквой обычно ставится цифра, обозначающая высоту профиля. Примеры такого обозначения: С-18 (стеновой профнастил с высотой волны 18 мм), Н-75 (кровельный материал, высота волны 75 мм), НС-60 (несущий профлист с волной 60 мм).

Краткая маркировка листа профнастила содержит данные о его типе и высоте волны

Однако существует и более подробная маркировка, например: Н-57–750–0,8 АД МЛ-1202/МЛ-1203, где:

Н — назначение материала (кровельный);
57 — высота профиля;
750 — ширина листа;
0,8 — его толщина;
дальнейшая последовательность цифр и букв обозначает вид наносимого полимерного покрытия. В данном случае это двустороннее напыление с разными характеристиками с каждой стороны. Иногда вместо данных о полимерном покрытии указывают длину листа.

Таблица: характеристики некоторых видов профлиста

Марка	Назначение	Характеристики
Высотапрофиля,мм	Толщина,мм	Полная/полезнаяширина,мм	Длина,мм
С-21	Стеновой профлист,применяемый иногда дляобустройства кровли. Имеетхорошую жёсткость. Гофратрапециевидная.	21	0,4–0,8	1250/1000	до 12000
С-44	Стеновой профлист, довольно частоиспользуемый для обустройства кровли.В комбинации с частой обрешёткойи крутым склоном крыши вполне подходитдля кровельных работ.	44	0,65–0,8	1250/1000	до 14500
НС-35	Универсальный профлист,применяемый дляобустройства кровли.	35	0,4–0,8	1250/1000	до 14000
НС-44	Универсальный профлист,используется для кровельныхработ.	44	0,55–0,8	1250/1000	до 13000
Н-57	Используется как кровельныйматериал и как несущийпрофлист.	57	0,6–0,8	1000–1250/750–900	до 13000
НС-60	Универсальный профлист.Имеет высокую жёсткость ипрочность. Является хорошимматериалом для кровли.	60	0,65–0,9	1250/845	до 14000
Н-75	Кровельный и несущийпрофлист с наилучшимипоказателями высоты профиляи толщины металла. Устойчивк снегу и ветру.	75	0,7–0,9	800/750	до 12000

При покупке профнастила следует учитывать, что чем больше высота профиля, тем меньше ширина листа.

Несмотря на то, что в практике проведения кровельных работ применяются разные материалы, специалисты советуют выбирать профлисты НС(Н)-60, Н-75, НС-35. Они имеют специальные рёбра жёсткости и в наибольшей степени подходят именно для защиты кровли.

Профлист может быть просто оцинкован или покрыт защитным полимерным покрытием. Полимерное напыление делает лист более стойким к воздействию погодных условий и повышает долговечность кровли.

Защитные покрытия профлиста

Профлист для крыши по типу защитного покрытия бывает пяти видов.

Профнастил кровельный оцинкованный — самый дешевый, но и самый недолговечный вид гофролиста. Его ожидаемый срок службы — всего 15 лет, и это для листов с нормальной толщиной оцинковки. ГОСТ на профнастил кровельный устанавливает эту величину на уровне от 258 г на 1 м² (пункт 5.1.1 в ГОСТ 24045-2016 и пункт 4.1.1 в ГОСТ 24045-94; первый класс по ГОСТ 14918-80 — от 258 до 570 г на 1 м² двухстороннего цинкового покрытия). А существует еще и экстрабюджетный профнастил кровельный оцинкованный, цена за лист которого начинается всего от 170-180 рублей. Толщина защитного слоя у такого профлиста меньше 140 г на 1 м², а срок службы не превышает 10 лет.

Профлист с полиэстеровым покрытием из полиэфира, которое стоит недорого, практически не выцветает на солнце и хорошо защищает сталь от коррозии

Наносится очень тонким слоем — всего 25 мкм — и легко царапается, поэтому требуется особая осторожность при монтаже. Ожидаемый срок службы 20-25 лет. Профилированный лист с покрытием из пурала — состава на основе полиуретана, очень прочного и устойчивого к механическим повреждениям

Как кровельный материал профнастил, защищенный слоем пурала, очень хорош — служит до 50 лет, легко переносит воздействие кислот и щелочей, не меняет своих свойств при значительных перепадах температур, практически не повреждается при сходе снежной и снего-ледовой массы с крыши. Но есть и недостаток — цена. Стоимость профнастила кровельного с пураловым покрытием примерно в два раза выше, чем цена профлиста такой же марки с полиэфирным защитным слоем

Профилированный лист с покрытием из пурала — состава на основе полиуретана, очень прочного и устойчивого к механическим повреждениям. Как кровельный материал профнастил, защищенный слоем пурала, очень хорош — служит до 50 лет, легко переносит воздействие кислот и щелочей, не меняет своих свойств при значительных перепадах температур, практически не повреждается при сходе снежной и снего-ледовой массы с крыши. Но есть и недостаток — цена. Стоимость профнастила кровельного с пураловым покрытием примерно в два раза выше, чем цена профлиста такой же марки с полиэфирным защитным слоем.

Профлист с покрытием из пластизола — материала особо устойчивого к механическим повреждениям и химическим воздействиям за счет толщины: он наносится слоем до 200 мкм. Но пластизол выцветает и плохо переносит нагрев, поэтому такой лист кровельный гофрированный используют в основном на севере, где большая снеговая нагрузка, и для перекрытия промышленных зданий. Срок службы от 30 до 50 лет.

Металлопрофиль, покрытый PVDF — составом из поливинилхлорида и акрила, который хорошо защищает сталь от всех видов немеханических воздействий, не выгорает на солнце и легко переносит нагрев до температуры 100 °С. Поэтому такой профлист хорошо подходит для перекрытия крыш домов в жарких южных регионах и способен прослужить до 40 лет.

В большинстве случаев для кровли частных домов выбирают профлист с покрытием из полиэстера или пурала и практически не используют профнастил кровельный оцинкованный — цена этого материала не играет особой роли при небольшой площади крыши. Зато для промышленных зданий простой оцинкованный профлист применяют часто, особенно для быстровозводимых строений, не рассчитанных на длительную эксплуатацию.

Полимерные покрытия профилированного листа

Подробное описание основных видов полимерных покрытий для профлиста с их техническими характеристиками. Простые советы, как убедиться, что полимерное покрытие качественное, и как сохранить его в целости во время монтажа.

Расчёт размера и количества листов профнастила для обустройства кровли

Напомним, что полезная длина листа профлиста в оптимальном варианте равна его полной длине. Поэтому для расчёта нужного количества листов нет необходимости высчитывать площадь крыши и делить её на площадь листа. Это делается гораздо проще: ширину ската с поправочным коэффициентом нужно разделить на полезную ширину листа металлопрофиля.

Вычислим количество листов, необходимых для настила кровли для обычной односкатной крыши.

Односкатная крыша позволяет наиболее просто продемонстрировать алгоритм расчёта количества листов профнастила, необходимых для кровли

Для примера возьмём крышу с шириной ската крыши 12 метров и рассчитаем необходимое число листов профнастила марки НС-35.

Умножаем ширину ската на поправочный коэффициент 1,1. Это необходимо для учёта свесов, отходов и возможности повреждения листов при транспортировке и монтаже. Получаем 12 ∙ 1,1 = 13,2 м.
Для определения количества листов делим полученное значение ни полезную ширину листа. Поскольку полезная ширина листа НС-35 равна 1 метр, делим 13,2 на 1 и получаем 13,2. Результат округляем в большую сторону и понимаем, что для обустройства кровли нам необходимо 14 листов.
Считаем количество профнастила в квадратных метрах. Это пригодится для определения стоимости кровельного материала. Количество листов умножаем на длину листа (например, 6 метров) и на полную ширину листа (для листа НС-35 она составляет 1,25 метра). Получаем: 14 ∙ 6 ∙ 1,25 = 105 м2.

Для двускатной крыши аналогичный расчёт нужно проводить для каждого ската. Если скаты одинаковые, то полученное значение для одного из них нужно просто умножить на 2.

Если по длине всё же укладывается два листа и больше, расчёт производится несколько иначе:

Рассчитываем площадь крыши. Скат имеет форму прямоугольника, поэтому его площадь будет равна произведению сторон: S = 12 ∙ 6 = 72 м2 (поперечный размер ската вместе с карнизным свесом принимаем равным 6 м).
Умножаем площадь крыши на поправочный коэффициент 1,1. Получаем S = 72 ∙ 1,1 = 79,2 м2.
Делим полученное значение на полезную площадь листа. Допустим, что используются листы длиной 3,5 м. Тогда полезная длина будет равна 3,25 м (25 см отставляем на продольный нахлёст). Полезную площадь вычисляем как произведение этого значения на полезную ширину (1 м): S_пол=3,25 ∙ 1 = 3,25 м2.
Вычисляем количество листов, для чего общую площадь кровли делим на полезную площадь листа: N = S / S_пол = 79,2 / 3,25 = 24,37. Значит, нам понадобится 25 листов профнастила размером 3,25 х 1,25 м.

Произвести предварительный расчёт кровельного материала можно и с помощью одного из онлайн-калькуляторов, которых в интернете существует довольно много.

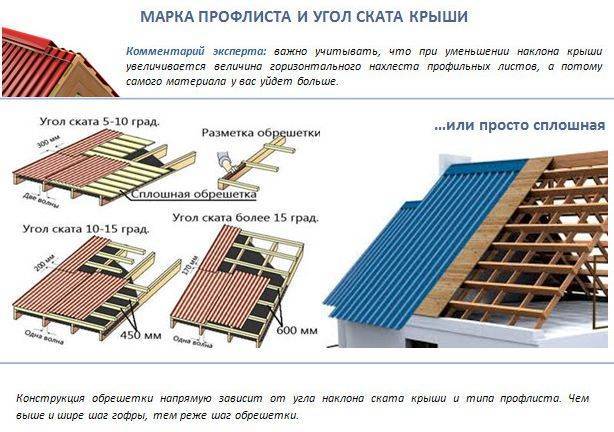

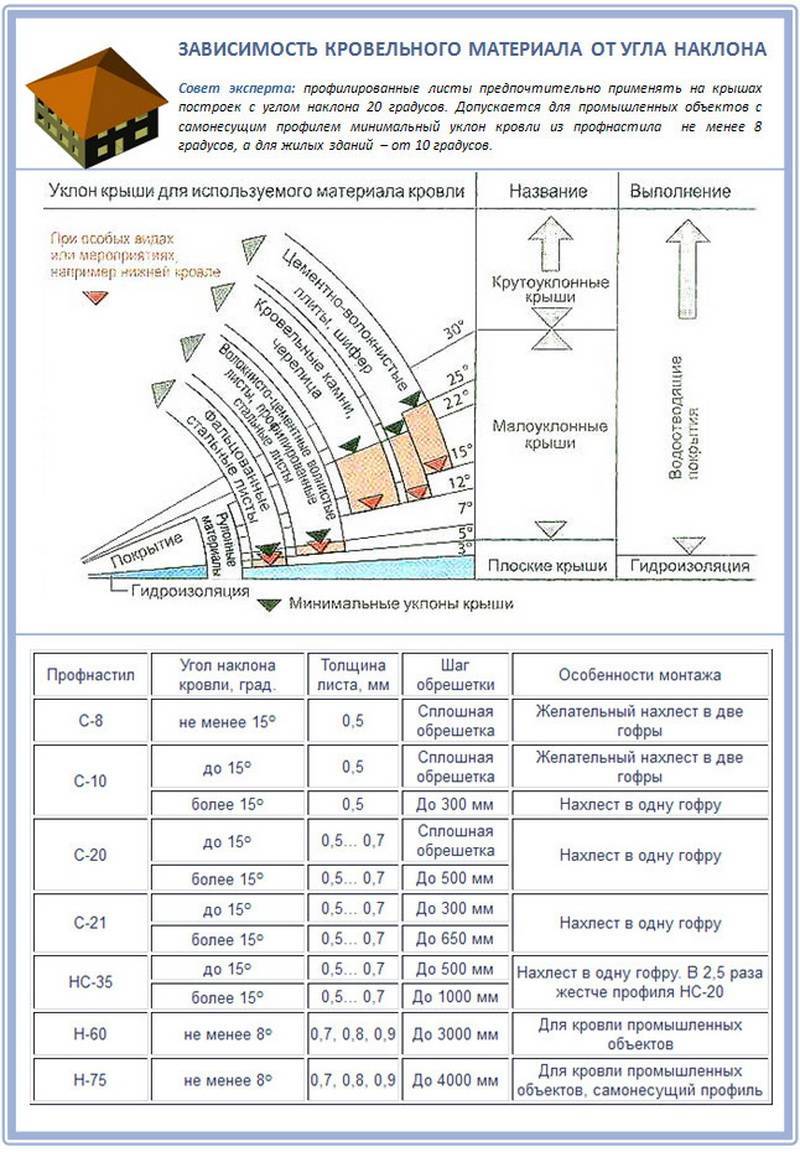

Взаимосвязь вида профлиста, угла наклона кровли и максимального шага обрешётки

Технические характеристики разных видов профиля обусловливают его применение для крыш с определёнными углами наклона и шагом обрешётки.

Таблица: влияние вида профиля на угол наклона крыши и шаг обрешётки

Маркировка	Угол наклонакровли	Максимальный шагобрешётки
С-20	до 15о	Сплошная
более 15о	50 см
С-21	до 15о	30 см
более 15о	65 см
С-44	до 15о	50 см
более 15о	100 см
Н-60	более 8о	3 м
Н-75	более 8о	4 м
НС-35	до 15о	50 см

Профлисты с маркировкой «С» дешевле других марок. Поэтому их часто используют для устройства кровель. Однако всё же лучше, чтобы в этом случае угол наклона кровли был 45o и больше. При таком уклоне снег будет сходить быстро и вода не проникнет внутрь через стыки. Кроме того, обрешётку при использовании листа «С» для кровли нужно делать частой или сплошной.
