Напоследок о преимуществах и недостатках
Сразу необходимо коснуться темы недостатков автономных отопительных систем частных домовладений:
- Придется нести затраты за закупку оборудования, комплектующих, материалов.
- Если сэкономить на электронном управлении, придется следить за рабочим режимом.
- Если котел на жидком или твердом топливе, периодически нужно загружать бункер.
- На зиму приходится сливать воду и консервировать оборудование.
- Всегда есть опасность появления свища и протечки теплоносителя.
Все это не критично, и достоинств автономного отопления значительно больше:
- Универсальность. Есть возможность выбирать котлоагрегаты по типу энергоносителя или формировать комбинированную систему.
- Широкий выбор комплектующих. Современный строительный рынок предлагает продукцию различных производителей и ценовой категории.
- Настраиваемость. Любая схема предполагает возможность регулировать температурный режим в отапливаемых помещениях.
- Воздух в комнатах не пересушивается, так как при обогреве излучается «мягкие» инфракрасные волны при температуре поверхности до 80 град.
- Несложно организовать горячее водоснабжение, если предусмотреть отдельный контур, подведенный к общему котлоагрегату.
- Полная автоматизация позволяет управлять рабочими режимами через интернет, Вай-Фай, Блютуз или GPS.
Предметы мебели
Несколько примеров меблировки кухни, объединенной с гостиной:
- 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
- 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
- 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.
Виды
Двухтрубная система отопления может быть следующих типов:
- горизонтальная и вертикальная;
- прямоточная — теплоноситель течет в одном направлении по обеим трубам;
- тупиковая — горячая и остывшая вода движется в разных направлениях;
- с циркуляцией принудительной или естественной: для первой нужен насос, для второй – уклон труб в сторону котла.

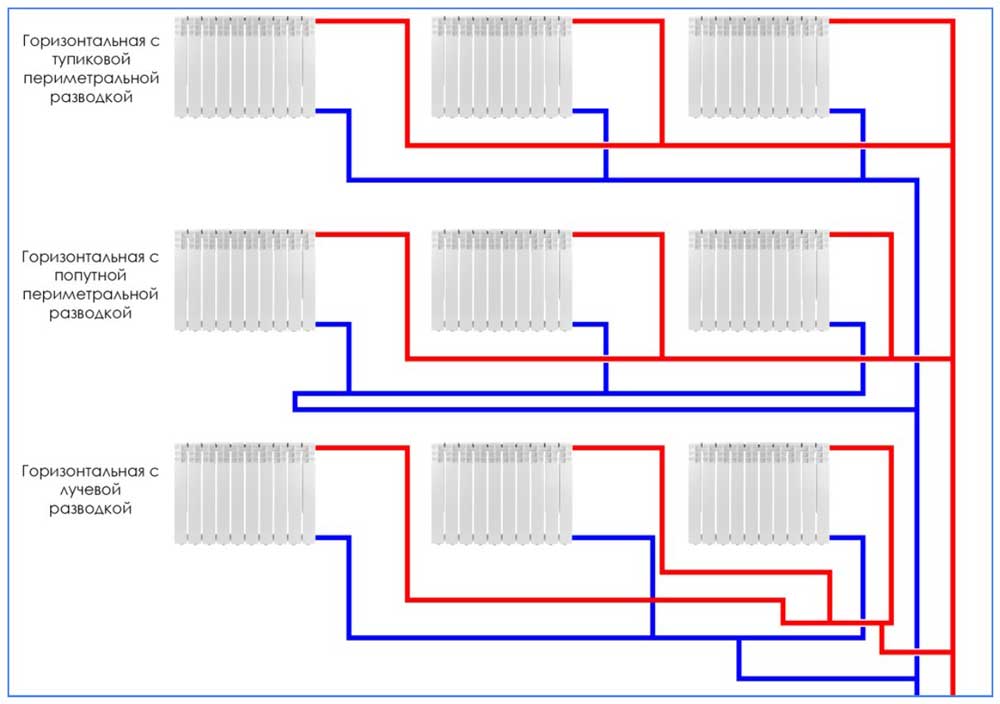

Горизонтальная схема может быть с тупиками, с попутным движением воды, с коллектором. Она подходит для одноэтажных зданий со значительной протяженностью, когда батареи целесообразно подсоединять к горизонтально расположенной магистральной трубе. Удобна такая система также для зданий без простенков, в панельно-каркасных домах, где стояки удобно размещать на лестничной клетке или коридоре.

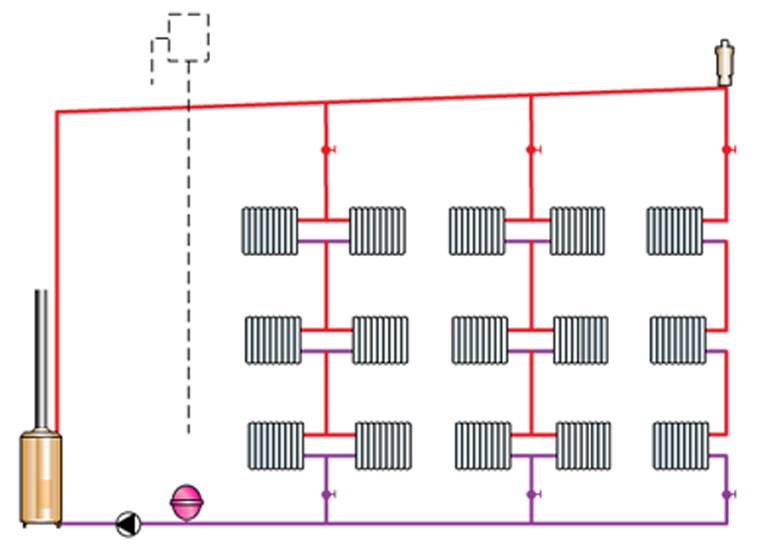

По мнению специалистов, самой эффективной стала вертикальная схема с принудительным током воды. Для нее нужен насос, который располагают на обратке перед котлом. На ней же монтируют и расширительный бак. За счет насоса трубы могут быть меньше, чем в конструкции с естественным движением: вода с его помощью гарантировано будет двигаться по всей линии.
Все отопительные приборы подсоединяются к вертикально расположенному стояку. Это оптимальный вариант для многоэтажек. Каждый этаж соединяется с трубой стояка отдельно. Преимуществом является отсутствие воздушных пробок.
От чего зависит циркуляционный напор?
Создание нужного циркуляционного напора нужно обязательно просчитывать при проектировании системы отопления. Он зависит от того, как отличаются уровни середины котла и самого нижнего радиатора. Чем больше перепад высот, тем лучше перемещается жидкость по системе. На него влияет и разница плотностей горячей и остывшей воды.
Циркуляционный напор в системе отопления, в первую очередь, зависит от перепада высоты расположения котла и нижнего радиатора. Чем больше эта разница (h), тем больше давление
Характеризуется отопление с естественной циркуляцией цикличным изменением температуры в теплообменниках и в котле, которое происходит по центральной оси приборов. Горячая вода находится в верхней части, холодная – в нижней. Под действием гравитации остывший теплоноситель перемещается вниз по трубам.
Циркуляционный напор напрямую зависит от высоты установки батарей. Его увеличению способствует и угол наклона подающей магистрали, направленный в сторону радиаторов, и уклон обратки, обращённой к котлу. Это позволяет теплоносителю легче преодолевать местное сопротивление труб.
При монтаже в частном доме системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке так, чтобы все радиаторы находились выше.
В коттедже при монтаже системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке. Все теплообменники (радиаторы) должны находиться выше
Для квартирных домов схемы отопления с естественной циркуляцией применяются очень редко, так как при установке в квартире котёл опускается в «яму» — непосредственно на плиту перекрытия. Пол вокруг неё выпиливается, а само углубление и периметр вокруг него должен быть защищён пожаробезопасными материалами.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома
Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Приборы водяного отопления
Обогревательными элементами, отдающими тепло воздуху в помещении, являются:
- Батареи, радиаторы из чугуна, стали и специальных сплавов.
- Система труб, вмонтированная в перекрытие, – «теплый пол».
- Обогреватели, встроенные в плинтусов, расположенных вдоль стен.
- Конвекторы, установленные в технологические ниши.
Среди самых недорогих систем отопления частных домов выделяют газовые котельные установки на воде. Радиаторные секции делают из:
- Алюминия. Малый вес позволяет крепить радиаторы к стеновым панелям, изготовленных из легких материалов: газобетон, сэндвич-панели.
- Стали. Хорошая теплопроводность. Быстро разогреваются, долго сохраняют тепло, отдавая энергию в комнату. Малая стоимость.
- Чугуна. Максимальная теплоемкость. Остаются горячими долгое время. Неприхотливы, надежны, долговечны. Минус – большая масса.
- Биметаллические. Совмещает плюсы двух компонентов – нержавеющей сердцевины и внешнюю привлекательность наружного слоя.
Если перечислят, что нужно для отопления частного дома, список будет включать следующие позиции:
- Котел требуемой производительности (мощности).
- Трубы для устройства контуров (прямого и обратного).
- Расширительный бак для гашения термического расширения.
- Электрический насос, обеспечивающий непрерывную циркуляцию.
- Радиаторы в количестве, достаточном для обогрева объема помещений.
- Фитинги, заглушки, шаровые краны, прочая запорная арматура.
- Контрольно-измерительные приборы, регуляторы.
Полный комплект определяет схема отопления, которая должна быть реализована. Также значение имеет выбранный тип системы.
Конструкция теплых полов
В данном случае отопление дома реализуется за счет труб, уложенных в перекрытие, по которым циркулирует горячая вода. Если оно деревянное, трубопровод укладывают между лагами. В противном случае полиэтиленовую или металлопластиковую трубу укладывают на пол и заливают стяжкой.
Каждая петля оснащается вентилем для регулирования интенсивности подачи теплоносителя. Потребуется и циркуляционный насос, который будет поддерживать требуемую температуру – 35…55 градусов Цельсия.
Конвекторы плинтусные и внутрипольные
Монтаж системы отопления данного типа предполагает установку конвектора в специально отведенное заглубление в стене или в полу. Принцип действия основан на естественной конвекции, когда охлаждаясь, воздух опускается, а в рабочей камере находится теплообменник. Прогреваясь воздушная масса устремляется вверх, замещая собой холодный объем.
В результате прогревается вся комната. Горячая труба защищена кожухом с отверстиями, решеткой, что делает использование безопасным. Подобные обогревательные элементы – идеальное решение для помещений с витражным остеклением.
Минусы в двух двухтрубной горизонтальной системе отопления КАН
Если работает не от собственной котельной, а от подачи централизованной:
-Не выдерживает высокого давления ( при мне радиаторы подрывало до 0, 5 метра, хорошо,что дом только запускался и нигде не было ремонта), но только места подсоединения радиаторов. Правда сейчас уже идут фитинги с резьбой, фитинги без резьбы были рассчитаны на максимум 6 атмосфер, а централизованная подача была 10 атмосфер.
— На нижних этажах циркуляция теплоносителя идет медленнее чем на верхних, и ощутимо.
Если Вы у себя навешаете много радиаторов, то будете мерзнуть, так как отопление не будет работать. Есть еще много нюансов, но о них я расскажу в других статьях .
Я думаю в общих чертах вы теперь имеете представление, еще раз повторю, я рассказываю о системе кан.
Посмотрите видео двухтрубная горизонтальная система отопления.
23 Апреля 2014
Типы систем отопления
Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.
Классифицируют системы отопления по трем параметрам:
- количеству трубных контуров магистрального трубопровода,
- типу компенсационного устройства,
- типу циркуляции.
Одно– и двухтрубные системы
Отопительная система может быть:
- однотрубной или последовательной,
- двухтрубной или параллельной.
В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.
В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.
Типы циркуляции в системах отопления
Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.
В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.
Типы компенсационных устройств
В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.
В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.
В чем отличие твердотопливных котлов
Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:
- Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
- Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).
Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.
Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.
Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.
Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.
Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.
Такой налет служит теплоизолятором и снижает КПД твердотопливного котла
Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).
Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.
Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.
Аксонометрия в ПТ правила выполнения
Для примера возьмем проект спринклерной системы пожаротушения для торгово-развлекательного комплекса.
Ключевые моменты такого проекта:
- трубная разводка;
- расстояние между спринклерными оросителями;
- тип крепления трубопровода;
- комплект автоматики системы ПТ.
Нас интересует, главным образом, разводка сети трубопровода.
Здесь учитываются и элементы чертежа для насосной станции, фланцы опорожнения сети и т.п.
Аксонометрическая схема такой АУПТ может выглядеть так.
ГОСТ 2.317-69 устанавливает порядок и правила выполнения аксонометрических проекций для инженерных систем.
При выполнении аксонометрии в пожаротушении нам не обойтись без известного СП 5.13130.2009.
Расстояние между оросителями рассчитываем согласно НПБ 88-2001.
Стандарт по проектированию трубопроводов – ГОСТ 10704-91.
На эти нормативы мы и ориентируемся при создании трехмерной проекции трубопроводной сети.
Для всех сложных строительных чертежей, поэтажных схем высотных зданий,
строений со сложной системой вентиляции – везде, где имеется сложная трубная разводка,
в состав проектной документации обязательно включается аксонометрическая проекция.
Так, в соответствии с ГОСТ 2.317-2011, подобная проекция строится во фронтальной изометрии, т.е. в трех плоскостях, в левой системе координат.
Пункт 3.2.1 документа ГОСТ 21.602-79 также сообщает, что необходимо учитывать коэффициент искажения вдоль осей, принятым условно за единицу.
Это любые чертежи отопления, канализации, санитарно-технических систем водопровода и т.д.
Аксонометрическая схема включает два вида: полноценный чертеж и эскиз.
Полноценный чертеж выполняем по всем требованиям ГОСТов.
Двухтрубная с горизонтальной схемой
Отопление на две трубы в горизонтальном виде – схема для крупных помещений. Радиаторов на этаже больше десяти.
Магистрали подсоединяются к приборам параллельно. Сточная (обратная) расположена на уровне пола. Подача врезается в батарею сверху, разводка проходит под подоконником, потолком.
Не требуется разгонный стояк. Техническая вода отопления поднимается на высоту от котла, за счет давления внутри схемы.
Необходимы расширительный бак, стояки для перекрытия, предохранительные клапаны. Мембраны для двух труб с циклом на самотёке – неудачная мысль.
Проблему представляет скрытие разноуровневых магистралей с глаз. Придется подумать, как вернуть помещению вид. Работать будет исправно.
Какие трубы лучше использовать
Стальные трубы для систем отопления в частных домах уже почти не используются. Практически вариантов три: пластик, нержавейка и медь. Системы из меди и нержавейки дороги, требуют определенных навыков при монтаже, поэтому их применение пока ограничено.
Пластиковые трубы в качестве материала для систем отопления обладают множеством достоинств: они долговечны, прочны, химически инертны, не ржавеют, не зарастают солями, легко монтируются.
Металлопластик
Шире всего для систем отопления применяют трубы, армированные алюминиевой фольгой. Большим достоинством композитных труб является малое термическое расширение – в 3-5 раз меньше, чем у пластиковых труб без армирования. Композитные трубы бывают полиэтиленовыми и полипропиленовыми.
Полипропилен
Практически для домовых систем отопления применяют полипропиленовые трубы (армированные) – они лучше держат форму при температурах порядка 95°С, аккуратно выглядят, легко монтируются при помощи сварки, трубы и фитинги под сварку стоят очень дешево.
Подбор диаметра
Для эффективной работы при монтаже однотрубной системы отопления необходимо применять магистральные трубопроводы диаметром: для дома жилой площадью до 80 м² не менее 25 мм, для дома большей площади – не менее 32 мм.
Особенности одно-, двухтрубной схем
В разводке используется одна, две трубы. Чтобы выбрать, ознакомляются с обоими видами.
Разница
Однотрубная
Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).
Преимущества:
- Дешевле двухтрубной в установке, обслуживании.
- Монтаж легче, быстрее.
- Аварии при использовании одной трубы регистрируются редко.
Минусы:
- Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
- Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.
Однотрубная
Двухтрубная
Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.
Положительные стороны:
- Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
- Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).
Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.
Двухтрубная
Устройство системы
К основным компонентам отопительной инфраструктуры данного типа относятся трубы, обогреватель, стояк, а также источник горячей воды. Трубы прокладываются так, чтобы выдерживалась минимальная разница по высотному уровню с нагревательным оборудованием. Это принципиальное отличие от вертикальной разводки, в которой стояк связывает все уровни потребителей, не отходя в горизонтальную плоскость по этажам. Значит ли это, что горизонтальная разводка системы отопления в многоквартирном здании не должна иметь своего вертикального стояка? Теоретически такое возможно, но лишь на несколько этажей. Акцент делается не на подъем теплоносителя, а на рациональную организацию контуров распределения тепла на каждом высотном уровне по отдельности. Что касается источников тепловой энергии, то нагрев воды осуществляется с помощью бойлеров и котлов. Для поддержания достаточного циркуляционного усилия в схему может включаться и соответствующий насос.
Характеристика
Наиболее распространенной является именно двухтрубная организация отопления, несмотря на некоторые достоинства однотрубных конструкций. Какой бы сложной ни была такая магистраль с двумя трубами (отдельно для подачи воды и ее возврата) большинство предпочитает именно ее.
Такие системы стоят в многоэтажных и многоквартирных домах.
Устройство
Элементы двухмагистрального отопления с нижней врезкой труб следующие:
- котел и насос;
- автовоздушник, термостатические и предохранительные клапаны, вентили;
- батареи и расширительный бак;
- фильтры, регулирующие устройства, датчики температуры и давления;
- можно применять байпасы, но необязательно.
Преимущества и недостатки
Рассматриваемая двухтрубная схема соединения при использовании обнаруживает много плюсов. Во-первых, равномерность распространения тепла по всей магистрали и индивидуальная подача теплоносителя в радиаторы.
Поэтому есть возможность регулировать отопительные приборы по отдельности: включать/выключать (нужно только перекрыть стояк), изменять напор.
Во-вторых, такие системы не требуют отключения или слива всего теплоносителя при поломке одного отопительного прибора. В-третьих, систему можно устанавливать после возведения нижнего этажа и не ждать, пока будет готов весь дом. Кроме того, трубопровод имеет меньший диаметр, чем в системе с одной трубой.
Есть и некоторые недостатки:
- требуется больше материалов, чем для однотрубной магистрали;
- небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны.
Выводы
Однотрубная верхняя разводка отопления подходит для сооружений с чердачным помещением. Она не позволяет добиться равномерного обогрева комнат, но требует меньших расходов на материалы и монтаж.
Двухтрубная разводка – выбор владельцев коттеджей, предназначенных для постоянного проживания. Ручные и автоматические вентили гарантируют регулировку температуры в помещении.
Нижняя разводка позволяет замаскировать трубы в конструкции пола или стены.
Сеть отопления с естественной циркуляцией характеризуется ограниченным радиусом действия – 30 м.
Для многоэтажных домов предпочтительно использовать насос. Он гарантирует необходимую скорость циркуляции.
Максимальная управляемость характерна для коллекторной системы, в которой можно регулировать и отключать отдельные радиаторы.
Проектирование и монтаж разводки отопления требует сложных инженерных расчетов, поэтому лучше доверить работу специалистам. Причем не строителям «широкого профиля», а именно инженерам.
Специалисты компании «ИнРед» подберут оптимальную схему отопления для вашего дома, составят проект и смету, помогут с монтажом. Компания работает по Свердловской области.
