Регистры отопления – расчет теплоотдачи и изготовление своими руками "с нуля"

Печи длительного горения с водяным контуром

Отопительные печи длительного горения с водяным контуром будут оптимальным вариантом отопления для дома, если нет возможности подвести к нему газ, а электроотопление слишком дорого. Такие отопительные устройства позволяют не только увеличить интервал между загрузками топлива, но и дают возможность обогрева сразу нескольких комнат или всего дома.

Отопительные печи с водяным контуром — универсальные приборы для обогрева помещений, совмещающие в себе функции котла и титана. Эти печи являются оптимальным выбором для обогрева загородных домов и дач.

В отопительных печах с водяным контуром теплообменник встроен в канал дымохода или в топку. Некоторые виды печей функционируют в режиме циркуляции горячего пара, что недоступно в стандартной системе циркуляции горячей воды.

Такая конструкция призвана решать проблемы с обеспечением теплом в домах, которые нуждаются в автономном отоплении. Из-за того, что вода активно циркулирует в различных теплообменных системах, например, в радиаторах, могут отапливаться сразу несколько комнат.

В результате отоплением обеспечивается весь дом. К тому же использование печи с водяным отоплением позволяет существенно сэкономить на дровах, а помещение прогревается очень быстро.

Стоит помнить, что если в сильные морозы вы не будете протапливать эту печь, то велика вероятность замерзания теплоносителя, причем это может произойти очень быстро.

А потому если в доме с такой конструкцией никто не проживает на постоянной основе, специалисты советуют добавлять в дистиллированную воду особые присадки. Благодаря им система замерзать не будет.

Такие отопительные печи могут различаться по материалу изготовления. Так они могут быть:

металлическими – стальными или чугунными;
кирпичными;
комбинированными — когда за основу используется готовая металлическая топка с теплообменником для водяного контура, а внешний корпус выкладывается из кирпича.

Преимущества и недостатки печей с водяным отоплением

Основные преимущества:

Доступное топливо. В случае необходимости дрова можно собрать на своем загородном участке.
Небольшие размеры.
Простота в эксплуатации и обслуживании.
Дрова считаются экологически чистым сырьем, не способным причинить вред человеческому организму. При их сжигании вырабатывается и выбрасывается в окружающую среду минимальное количество вредных веществ.
Относительная автономность. При отсутствии электричества конструкция с водяным отоплением будет долго греть помещение своим раскаленным корпусом.
Для изготовления дровяной печи применяют материалы, которые отличаются повышенной прочностью. Это позволяет конструкции служить очень долго, практически не подвергаясь ремонту.
Кроме того, у такой конструкции для дома может присутствовать варочная поверхность, на которой легко приготовить любое блюдо. Нагревается она от прямого горящего пламени.

Недостатки печей с водяным отоплением:

Низкий КПД. Такая конструкция по своей эффективности будет уступать дизельным и газовым котлам.
Ручное управление. Отсутствует автоматическая настройка подачи горючего и поддержание нормального контроля его работы.

При покупке печи с водяным контуром необходимо обратить внимание на мощность печи и количество дополнительных киловатт от теплообменником. Например, для 25 куб

м. помещения требуется печь мощностью 1 кВт.

Аналоги печей с водяным контуром

Твердотопливные котлы с водяным контуром— использование комбинированного или твердотопливного котла дает возможность отапливать помещение с площадью до 170 кв. м. Работает котел на дровах или на электричестве. Изготавливаются из крепкой стали. Оборудованы встроенным электрическим блоком.

Камины с водяным контуром и плитой/духовкой. Твердотопливные термокамины имеют возможность подключения к солнечным коллекторам и другим системам отопления. Устройство, сочетающее качества традиционного камина и функциональные свойства твердотопливного котла. Предназначены для нагрева воды с помощью циркуляционных насосов во всех видах отопительных систем.

Подключение

Подключение устройств в отопительную систему может быть реализовано с помощью сварки, резьбовых и фланцевых соединений — подбор того либо другого вида соединения зависит от полезных особенностей отопительной системы. В случае если устройство состоит из значительного числа частей и труб большего диаметра, имеет значение применять подставки и крепления, поддерживающие регистр не только лишь внизу, но и в середине, для того чтобы разделить вес и не формировать чрезмерную нагрузку на нижний сектор

Обратите внимание, для наибольшей производительности регистр предпочтительно устанавливать ближе к полу

Функция теплообменника в системе отопления

В домашних отопительных системах воздух наиболее часто используются поверхностные теплообменники системы отопления, где тепловая энергия передается через поверхности металлических стенок данного устройства.

Принцип отопления через теплообменник наиболее полно реализован в конструкции газовых, твердотопливных или электрических котлов. Вода циркулирует по изогнутым в виде змеевика трубам, установленным внутри отопительного агрегата, и нагревается от температуры горящего топлива. Нагревшийся теплоноситель уходит в трубопровод отопительной системы, а ему на смену в теплообменник поступает остывшая вода из радиаторов.

До сих пор во многих индивидуальных домах традиционным источником тепла остается печь. Она хороша для обогрева небольшой избы, однако в условиях многокомнатного коттеджа ее тепловая мощность недостаточна. Поэтому в частном доме теплообменник в системе отопления нужен для того, чтобы превратить печку в полноценный водонагревательный котел. Размер и форма самодельного теплообменника для отопления должна вписываться в габариты топливной камеры печи. К этому устройству можно подключить трубопроводы и радиаторы, и тогда отопление дома станет более эффективным.

Как сделать регистр отопления своими руками?

В отличии от других отопительных приборов, для производства которых требуется сложное, дорогостоящее оборудование, водяные регистры отопления можно сделать своими руками. Основное, что потребуется для изготовления это стальные гладкие трубы и умение пользоваться сварочным аппаратом. Если варить самостоятельно, получиться наиболее дешевый вариант, если же для проведения сварочных работ придется пригласить стороннего сварщика, такой регистр может выйти дороже заводского. В этом случае следует подумать стоит ли вообще этим заниматься самому или проще купить заводской прибор.

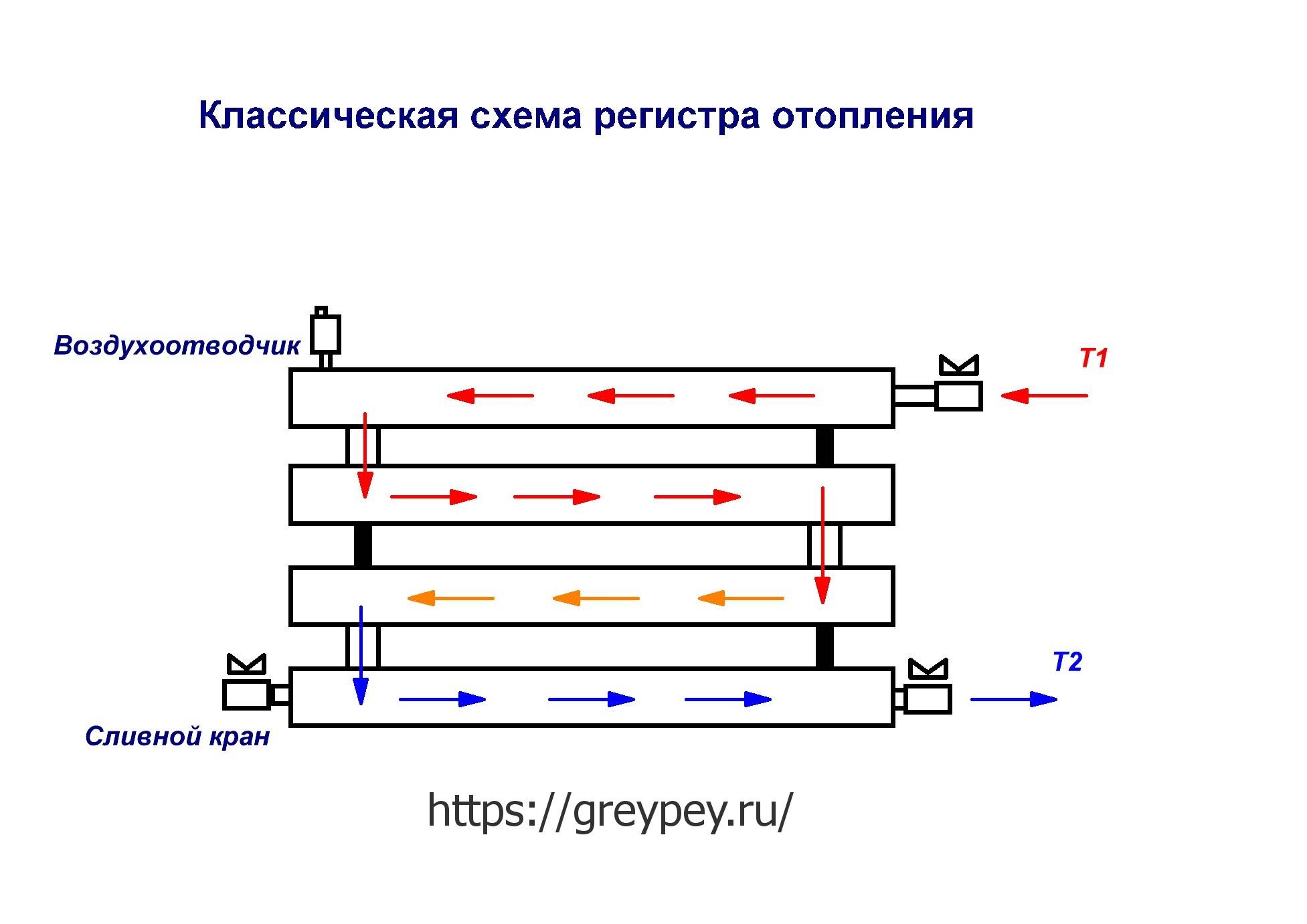

Схема подключения регистров отопления.

Итак, если регистры изготавливаются для использования в частном доме, понадобятся следующие инструменты и материалы:

Стальные трубы диаметром от 25 до 100 мм, либо профильные трубы схожего размера;
Перемычки, выполненные из стальной трубы диаметром 25-32 мм;
Заглушки на трубы;
Патрубки входа и выхода под сварку или резьбовое соединение;
Патрубок для воздухоотводчика с шаровым краном;
Крепежные элементы (кронштейны для крепежа к стене, либо напольные подставки);
Сварочный аппарат;
Электроды;
Средства индивидуальной защиты сварщика (маска, перчатки).
Газовый ключ;
Угловая шлифовальная машина;
Сантиметр;
Строительный уровень;

Важно! Если отопительный регистр из стальных труб выступает в качестве автономной системы отопления отдельного помещения, когда источником тепла является встроенный в прибор ТЭН, то в этом случае необходима обязательная установка расширительного бака

Переносной отопительный регистр с расширительным баком и ТЭНом.

После завершения сварочных работ и подсоединения комплектующих (воздухоотводчик кран Маевского и т.п.), регистр опрессовывается под давлением. Если течь не обнаружилась, прибор окрашивается. В случае же обнаружения течи, теплоноситель сливается, а проблемное место вновь заваривается.

Мануалы на русском к радиаторам отопления

Корадо;
Лоза;
Radimir;
Рода и других.

Электронные мануалы тут находятся в открытом доступе, поэтому загружать их можно бесплатно в любое время суток.

Инструкция пользователя: что и к чему

Руководство по пользованию – информационно-справочный документ, который оказывает неоценимую помощь в процессе ознакомления с механизмами и принципами функционирования радиатора отопления. Как правило, состоит оно из таких структурно-смысловых разделов:

наименование модели, общее описание, предназначение;
перечень комплектующих;
особенности комплектации, сборки и установки;
начало работы;
возникновение неисправностей и методы их устранения;
гарантии разработчиков.

Что делать, если к радиатору не приложено руководство на русском

Технические характеристики регистров отопления

Рабочее давление: 10 атмосфер
Рабочая среда (теплоноситель): вода, пар.
Тип соединения: резьбовое, либо под сварку.
Теплоотдача: 500-600 Вт/метр

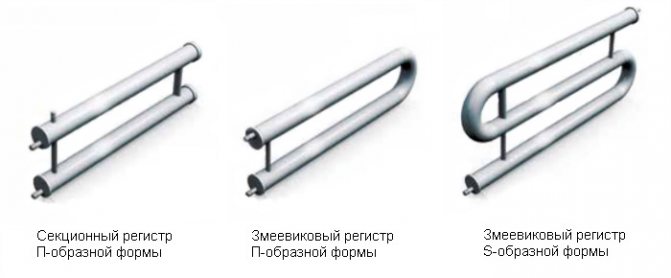

Разновидности регистров.

Существуют 3 основные разновидности регистров:

секционные П-образной формы;
змеевиковые S-образной формы;
«смешанные» (змеевиковые П-образной формы).

Основными элементами регистров отопления являются стальные трубы (либо трубы из нержавеющей стали марки 304) диаметром от 25 до 200 мм. Регистры диаметром от 25 до 100 мм применяются для отопления заводских помещений административного или хозяйственного назначения, приборы диаметром от 100 до 200 мм применяются в производственных цехах или крупных спортивных комплексах (бассейны, волейбольные, баскетбольные залы).

Что касается частных домовладений, то применение регистров является одним из наиболее неэффективных способов отопления частного дома.

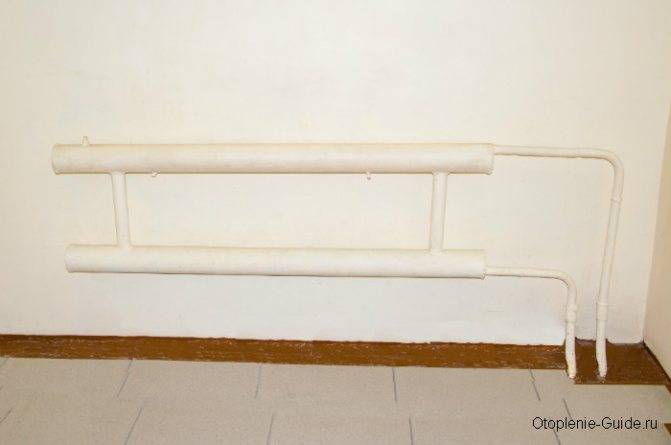

2-ух трубный регистр.

Количество секций прибора может быть неограниченным и зависит только от площади помещения и требуемой теплоотдачи.

Совет! Применив слишком большое количество труб (более 4) все равно не удастся существенно увеличить мощность всего прибора, т.к. нагретый нижними трубами восходящий теплый воздух будет меньше способен принимать тепловую энергию от верхних труб.

Самодельный регистр из профильной трубы

Для изготовления регистра отопления из профильной трубы своими руками выбирают изделие прямоугольного сечения (60 на 80 мм), толщина стенок у которого равна 3 мм. Самодельную батарею отопления (регистр) собирают в несколько этапов:

сначала нарезают трубу на несколько частей определенной длины;
затем на заготовках делают разметку под отверстия, в которые будут ввариваться перемычки;
изготавливают четыре перемычки из дюймовой круглой трубы (25 мм);
нарезают заглушки из 3-миллиметрового листа металла, размер которых определяется по прямоугольному сечению профиля;
вырезают отверстия под перемычки в местах нанесенной разметки, при этом в верхней и нижней трубе регистра должно быть по два отверстия с одной стороны, а в средней трубе – четыре отверстия (по два с обеих сторон детали);
на деревянных подставках (брусе) раскладывают три трубы, параллельно друг другу;
в отверстия в трубах вставляют перемычки, выравнивают детали по уровню и прихватывают электросваркой в трех местах каждую трубу-перемычку;
после изделие с горизонтального положения переворачивают в вертикальное положение;
приступают к провариванию всех прихваченных перемычек в два шва, регулируя силу тока сварки, чтобы не допустить образования мест возможных протечек;
после профильные трубы очищают от шлака и металлического мусора, попавшего внутрь полости изделия;
к концам профильных труб прикладывают заготовленные ранее заглушки, прихватывают их по диагонали, а затем хорошенько проваривают по всему периметру прямоугольного сечения профиля;
болгаркой слегка шлифуют варочные швы по всему регистру отопления;
в верхней трубе самодельного регистра вырезается отверстие под кран Маевского;
подключение регистра к системе отопления может быть выполнено снизу, сбоку, сверху или путем сочетания перечисленных вариантов (снизу и сверху, по диагонали и др.):
выходящее отверстие закрывается заглушкой, регистр заполняется водой, после чего мастер просматривает все сварные стыки, исключая вероятность протечки сквозь микротрещины;
приваривают напольные опоры из стальных уголков или кронштейны, которые позволяют закрепить прибор на стене.

Такой регистр обладает высокой теплоотдачей за счет большого количества теплоносителя, протекающего по профильным трубам. Перемычки следует располагать как можно ближе к торцевым краям горизонтальных деталей. Подача теплоносителя осуществляется через входящий патрубок, расположенный в верхней трубе. После прохождения всех элементов прибора теплоноситель вытекает через выходящий патрубок, расположенный на нижней трубе.

Как видите, изготовить регистр отопления своими руками совсем несложно при наличии сварочного аппарата и опыта работы с ним. Самодельные отопительные приборы можно сварить в точном соответствии габаритам обогреваемого помещения. На покупку готового регистра отопления придется приготовить в три раза больше средств, чем на приобретение всех необходимых материалов для самостоятельной сварки изделия. Чтобы обеспечить длительную работу прибора, приобретают трубы из углеродистой стали, нержавеющей низколегированной стали или чугуна.

http://aqua-rmnt.com

Помещение и персонал

Выбирать здание под завод по производству радиаторов следует в промышленной зоне, где арендная плата будет намного ниже, чем в других частях города. К тому же на таких территориях предлагается более широкий выбор уже обустроенных под производственные цели помещений. При этом необходимо, чтобы на территорию был удобный подъезд для крупногабаритного грузового транспорта.

Для организации небольшого производства с одной технологической линией потребуется порядка 600 кв.м. Крупномасштабное предприятие со специализированным оборудованием для выпуска разных видов радиаторов займет не менее 5000 кв. м. Кроме того, следует выделить отдельные помещения для обустройства других зон, включая:

офисные кабинеты;
2 склада (один под сырье, второй под радиаторы);
подсобные и служебные комнаты для сотрудников.

В общей сложности под мини-завод по выпуску одного вида радиаторов понадобится порядка 800 кв. м.

Персонал такого предприятия будет немногочисленным, поскольку современные технологические линии практически полностью автоматизированы. В штат должны входить:

мастер-технолог;
менеджер по поставкам и сбыту;
специалисты в цех;
подсобные рабочие;
уборщик.

В роли управляющего может быть сам предприниматель. Бухгалтера рекомендуется взять на 0,5 ставки или нанять через аутсорсинговую компанию.

Подготовка материала и сварка деталей

Процесс аргоновой сварки металла.

Для монтажа отопительных приборов в виде регистров необходимо подготовить трубный, расходный материал:

гладкие стальные трубы диаметром от 76 до 159 мм;
патрубки диаметром от 32 мм для перемычек;
входной и выходной патрубки под приварку, резьбового или фланцевого типа диаметром от 35 мм;
штуцер с резьбой для присоединения воздухоотводника (крана Маевского);
заглушки по диаметру труб;
напольные опоры из уголков или кронштейны для крепления к стене.

Для изготовления подобных теплообменников чаще применяются трубы диаметрами в 76, 89, 108 и 159 мм. Используются также изделия профильного, прямоугольного или квадратного сечения.

Из инструментов потребуются:

сварочный аппарат;
газовый ключ;
шлифмашинка (болгарка);
молоток, электроды;
рулетка, уровень;
защитные средства сварщика.

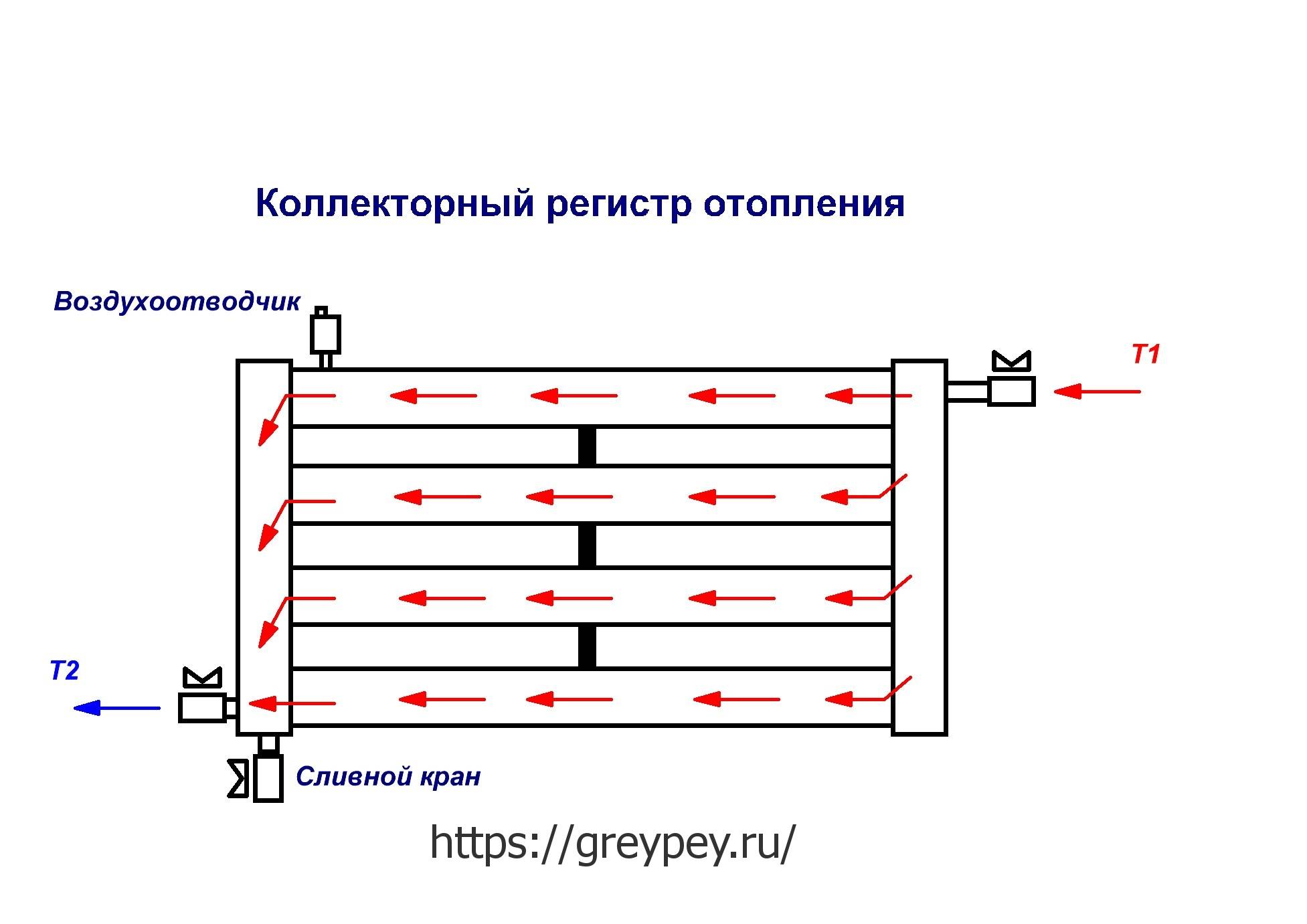

Устройство регистра отопления.

Стыкуемые поверхности деталей перед сваркой очищаются и обезжириваются, чтобы избежать дефектов в швах. Торцы труб должны быть перпендикулярны их осям. Обработка труб большого диаметра производится на фрезерных машинах или газокислотной резкой.

Трубы нарезаются на отрезки расчетных размеров, торцы зачищаются шлифмашинкой. На горизонтальных трубах производится разметка и вырезка отверстий под перемычки, патрубки должны входить в отверстие.

К горизонтально уложенным трубам с соблюдением размеров привариваются перемычки, вставленные в отверстия. К торцам элементов регистра привариваются заглушки. В два торца (по диагонали) ввариваются входной и выходной патрубки в предварительно вырезанные отверстия.

В одном из верхних торцов приваривается патрубок с резьбой для установки крана Маевского. Все швы зачищаются шлифмашинкой для придания эстетичного внешнего вида. К конструкции (при напольном расположении прибора) привариваются стойки.

Для проверки регистра на герметичность нижний сгон для выхода теплоносителя закрывается заглушкой. Конструкция заполняется водой и осматривается на наличие течей. При их обнаружении вода сливается, и проблемные места провариваются вновь. Швы вновь зачищаются, и регистр окрашивается краской.

Изготовление регистров отопления

Для производства отопительных регистров используются стальные трубы различного диаметра (25-200 мм), которые свариваются между собой на расстоянии 50 мм друг от друга (снижение расстояния между трубами может привести к снижению теплоотдачи). Такое расстояние позволяет добиться максимальной теплоотдачи и свести к минимуму обоюдное излучение.

Регистр включает в себя подачу и обратку, а также установленный в верхней части прибора воздухоотводчик с шаровым краном. Патрубки на подаче и обратке могут быть выполнены в двух вариантах:

Резьбовое соединение;
Соединение под сварку.

При индивидуальном заказе регистров на заводе-изготовителе, регистры могут поставляться, как уже в готовом, собранном виде, так и в разобранном виде, что позволяет сэкономить средства на логистике.

Инструкция по изготовлению радиатора

Чтобы собственноручно сделать регистр отопления, рекомендуется изначально провести необходимые расчёты (методика выше по тексту). И дело здесь не в экономии ресурсов, а в том, чтобы сделать батареи, реально полезные во всех отношениях.

Переживать зимний период с открытыми форточками – этот вариант подходит для «моржей». Все остальные, кто не входит в группу закалённых людей, рискуют получить серьёзную простуду. А мощные батареи отопления – это также плохо, как и слишком слабые.

Итак, расчёт сделан, можно приступить к выбору материала.

Экономичным и вполне подходящим выбором для самодельной конструкции можно считать стальные трубы и выпускаемые для стальных труб фитинги к ним:

отводы (подходящие к диаметру труб);
уголки (арматуру);
лист стальной (толщина равна толщине стенки трубы);
патрубки (трубы малого диаметра).

Могут потребоваться и вентили, которые зачастую непосредственно на регистрах не ставятся. Пригодились бы навыки в производстве и знание технологии газосварки, если ими обладает будущий исполнитель.

Подготовка и сварка труб

Согласно расчётным параметрам длины, трубы будущего радиатора нарезаются по размеру. Для резки удобный инструмент – дисковая пила. Затем из металлического листа вырезают заглушки на торцы труб. Круглой формы заглушки удобно резать кислородным резаком.

Прежде всего, на поверхности металлического листа мелом размечают круги нужного диаметра и затем аккуратно режут. Часть нарезанных блинов (количество рассчитывают) делают с отверстиями под патрубки ввода и вывода теплоносителя.

Также сразу рекомендуется вырезать отверстия (одно или два, в зависимости от проекта сборки) в стенке каждой трубы, с отступом от торцевой кромки на 100 – 150 мм. Эти отверстия предназначены для проходного соединения труб в процессе сборки батареи.

После резки отверстий рекомендуется очистить внутреннюю область каждой трубы от шлака и окалины. Далее по торцам труб ставят блины и качественно обваривают по кругу. На первой и последней трубе завариваются по одному блину с отверстием.

Сборка батареи отопления

Готовые трубы необходимо объединить в батарею. Для этого определяются с конфигурацией радиатора (если решено изготовить решётчатую конструкцию). Исходя из принятого выбора конфигурации, готовят перемычки – проходные и глухие.

Материалом для перемычек обычно служат трубы малого диаметра. Например, d = 25 мм или d = 32 мм. Также подготавливают трубки для патрубков подачи/обратки (длина 150 – 200 мм, диаметр 25 – 32 мм).

Подготовленные для регистра отопления трубы (2 – 3 – 4) раскладывают на ровной поверхности, выравнивают по торцевым кромкам. Первая (верхняя) и последняя (нижняя) выкладываются торцевыми кромками с отверстиями, согласно выбранной схеме подключения: односторонняя (вход и выход на одно стороне) или двухсторонняя (вход и выход по разные стороны).

Останется только аккуратно заварить проходные и глухие перемычки между трубами, входной и выходной патрубок, после чего регистр отопления готов к установке в систему. Перед работой начинающему мастеру потребуется изучить правила электросварки, детально описанные в посвященной этому вопросу статье.

Особенности конструкции «змейка»

Змеевиковый регистр собирается немного иначе. Здесь вместо вертикальных перемычек используются металлические отводы, с помощью которых соединяются торцевые части отдельных труб.

Для сборки регистра змейкой необходимо:

Выложить трубы на ровной поверхности.
Сварить из парных отводов 45º дуговые отводы.
Соединить дуговыми отводами парные трубы регистра с каждой стороны.
Начальный и концевой торец первой и последней трубы закрыть заглушками с патрубками.

Регистры отопления змеевиком получаются крупногабаритными за счёт ограничения возможности регулировки межтрубного расстояния. В этом плане «змейки» превосходят в параметрах решётчатые конструкции. Однако с точки зрения эффективности хода теплоносителя, «змейка» выглядит более предпочтительным вариантом.

Внутри таких регистров практически не образуются воздушные пробки, что характерно для изделий вида «решётка» К тому же, благодаря дуговым отводам большого диаметра, змеевиковые конструкции обладают меньшим гидравлическим сопротивлением. Тем не менее, делают подобные регистры своими руками достаточно редко.

Отличие профильных регистров

Интересной конструкцией по сравнению с описанными выше является регистр, сделанный из профильной трубы. Более компактные, но не менее эффективные батареи собирают практически по той же технологии.

3 Как рассчитать систему отопления и сделать эффективный контур

Очень важно рассматривать трубы не только как соединительную теплосеть для радиаторов, но и как проводники горячей воды, циркулирующей под определенным давлением, сообщающимся ей насосом. Казалось бы, самое важное в этой системе – компрессор, но считать так было бы ошибкой. Все взаимосвязано, и невозможно создать большое давление при малой мощности насоса и большом диаметре труб

И наоборот, избыточная мощность и слишком малый диаметр обеспечат чрезмерное давление, которое вполне может нарушить целостность контура. Поэтому нужно знать, как рассчитать диаметр правильно, чтобы нагрузка на систему была оптимальной, а также как без ошибки определить расход воды

Все взаимосвязано, и невозможно создать большое давление при малой мощности насоса и большом диаметре труб. И наоборот, избыточная мощность и слишком малый диаметр обеспечат чрезмерное давление, которое вполне может нарушить целостность контура. Поэтому нужно знать, как рассчитать диаметр правильно, чтобы нагрузка на систему была оптимальной, а также как без ошибки определить расход воды.

Сколько литров теплоносителя (вода, антифриз) протекает через радиатор за определенное время, в наибольшей степени зависит от мощности насоса, от диаметра трубы и частично от длины всего контура. Известно, что с каждым десятком метров увеличивается сопротивление нагнетаемому давлению, в связи с чем скорость потока значительно понижается. Вычисляется расход воды по формуле Q =V .S, где V – общий объем теплоносителя в контуре, а S – скорость потока, которая высчитывается по формуле S = π .r 2 = π .D 2 /4(м/с), где r и D – внутренние радиус и диаметр трубы соответственно, а π = 3.14. То есть определение расхода воды может выглядеть и следующим образом: Q =V . π .D 2 /4 (м 3 /с).

На сегодняшний день наиболее известной является независимый обогрев при помощи водонагревательного котла. Печки на масле, электрические камины, тепловые вентиляторы и инфракрасные обогреватели обычно применяются в качестве дополнительного .

Отопительная система частного дома базируется на таких элементах, как обогревательные устройства (радиаторы, батареи), магистральная труба и запорно-контролирующий прибор. Все элементы системы необходимы для обеспечения помещений частного дома тепловой энергией, которая поступает в обогревательные устройства из теплового генератора. Срок службы и производительность системы обогрева на базе водонагревательного котла напрямую зависят от качественной установки и бережного пользования. Но существует фактор, который играет не менее важную роль, – умелый расчет системы отопления.

Для упрощения расчетов существуют специальные программы. Нажмите на фото для увеличения.

Получившийся показатель потребуется возвести в коэффициент, равняющийся 1,2. Это позволит добавить 20% резервной мощности котлу, которая обеспечит его функционирование в сберегательном режиме без особых перегрузок. В итоге мы получили мощность котла, которая равняется 14,6 кВт. Водонагревательную систему с такой мощностью довольно просто найти, поскольку стандартный одноконтурный котел имеет мощность 10-15 кВт.

Расчёт

Существуют методы вычисления характеристик отопительных приборов. Они отличаются верностью вычислений. Однако для организации теплоснабжения с поддержкой металлических либо алюминиевых регистров отопления рекомендовано обратиться к услугам специалистов. Другой вариант — пользоваться специальным программным обеспечением.

Однако в отдельных случаях необходимо верно продумать отопительный прибор самостоятельно. Для этого можно пользоваться простой схемой. Предварительно следует знать следующие характеристики:

Общая область обогреваемого здания.
Коэффициент теплоотдачи использованного материала изготовления регистра.
Диаметр труб, применяемых для изготовления

Зная характеристики, можно рассчитать мощность устройства.

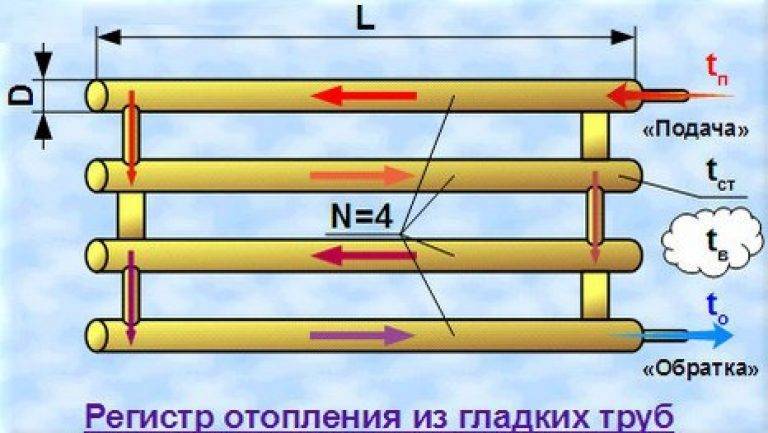

Расчёт регистров из гладких труб, их количества и параметров, требуемых для подогрева того либо другого здания можно осуществить только приблизительно с существенной долей погрешности. Это объясняется большим количеством условий, от которых зависит температура в помещении, таких как: толщина стенок, свойство теплоизоляции помещения, количество и площадь проёмов (а, кроме того, общая площадь щелей в них), интенсивность проветривания, температура внешнего воздуха, скорость ветра.

Поэтому число частей в регистрах и число самих отопительных приборов правильнее планировать «с запасом», а распоряжаться температурой в комнате можно меняя режимы работы отопительного котла. Тем не менее имеется неофициальный стандарт: для обогрева 1 кв. метра здания с высотой потолков 3 метра нужен 1 метр трубы диаметром 60 мм.

Технические характеристики регистров отопления

Рабочее давление: 10 атмосфер
Рабочая среда (теплоноситель): вода, пар.
Тип соединения: резьбовое, либо под сварку.
Теплоотдача: 500-600 Вт/метр

Разновидности регистров.

Существуют 3 основные разновидности регистров:

секционные П-образной формы;
змеевиковые S-образной формы;
«смешанные» (змеевиковые П-образной формы).

2-ух трубный регистр.
