Основные виды отопительных регистров и их монтаж

Уменьшение теплоотдачи.

В целях энергосбережения, становиться актуальным уменьшение теплоотдачи труб на тех участках коммуникаций, которые не используются по назначению, например при переходе из одного здания в другое или в неотапливаемом помещении.

Для этого есть множество вариантов использования теплоизоляционных материалов. Производители представляют на выбор достаточно широкий ассортимент, начиная от дешевых стекловолоконных и заканчивая более дорогими типа пенополистирола. Можно приобрести трубы с уже встроенными в нее утеплительными элементами.

Подведя итог, делаем выводы, что использование подобных расчетов помогает существенно сэкономить и избежать многих технических препятствий при проектировании систем водо- и теплообеспечения.

Вообще-то вы отчаянный человек, если решились на такое мероприятие. Теплоотдача трубы, конечно же, поддается расчетам и существует великое множество работ по теоретическому расчету теплоотдачи различных труб.

Начнем с того, что если вы затеяли проводить в доме отопление своими руками, то вы человек упорный и целеустремленный. Соответственно, уже составлен проект отопления, выбраны трубы: либо это металлопластиковые трубы отопления либо стальные трубы отопления. Радиаторы отопления тоже уже присмотрены в магазине.

Но, прежде чем всё это приобретать, то есть на проектном этапе, необходимо произвести условно-относительный расчет. Ведь теплоотдача труб отопления, просчитанная в проекте – это залог теплых зим для вашей семьи. Здесь ошибаться нельзя.

Методы расчета теплоотдачи труб отопления

Почему делается обычно упор на расчет теплоотдачи именно труб отопления. Дело в том, что для радиаторов отопления производственного изготовления все эти расчеты сделаны, и приводятся в инструкциях по применению изделий. Исходя из них, вы спокойно можете рассчитать необходимое количество радиаторов в зависимости от параметров вашего дома: объем, температура теплоносителя и т.д.

Таблицы. Это квинтэссенция всех необходимых параметров, собранных в одном месте. В Сети сегодня размещено великое множество таблиц и справочников для онлайн расчета теплоотдачи труб. В них вы узнаете, какова теплоотдача стальной трубы или чугунной трубы, теплоотдача полимерной трубы или медной.

Все, что необходимо при пользовании этими таблицами – знать начальные параметры вашей трубы: материал, толщина стенок, внутренний диаметр и т.д. И, соответственно, внести в поиск запрос «Таблица коэффициентов теплообмена труб».

В этот же раздел по определению теплоотдачи труб, можно отнести и использование мануальных Справочников по теплообмену материалов. Хотя, их все труднее и труднее находить, вся информация перекочевала в Интернет.

Формулы. Теплоотдача стальной трубы считается по формуле

Qтр=1.163*Sтр*k*(Tводы – Твоздуха)*(1-кпд изоляции трубы),Вт где Sтр – площадь поверхности трубы, а к – коэффициент теплопередачи от воды к воздуху.

Теплоотдача металлопластиковой трубы рассчитывается по другой формуле.

Где — температура на внутренней поверхности трубопровода, °С; t c -температура на наружной поверхности трубопровода, °С; Q — тепловой поток, Вт; l — длина трубы, м; t— температура теплоносителя, °С; t вз — температура воздушной среды, °С; a н — коэффициент наружной теплоотдачи, Вт/м 2 · К; d н — наружный диаметр трубы, мм; l — коэффициент теплопроводности, Вт/м К; d в — внутренний диаметр трубы, мм; a вн — коэффициент внутренней теплоотдачи, Вт/м 2 · К;

Вы прекрасно понимаете, что расчет теплопроводности труб отопления – величина условно-относительная. В формулы вносятся усредненные параметры определенных показателей, которые могут, и отличаются от реально существующих.

Например, в результате проводимых экспериментов выяснено, что теплоотдача полипропиленовой трубы, расположенной горизонтально, чуть ниже, чем у стальных труб того же внутреннего диаметра, на 7-8%. Именно внутреннего, так как у полимерных труб толщина стенки немного больше.

Многие факторы влияют на итоговые цифры, полученные в таблицах и формулах, именно поэтому всегда делается сноска «примерная теплоотдача». Ведь в формулах не учитываются, например, теплопотери через ограждающие конструкции здания, выполненные из разных материалов. Для этого существуют соответствующие Таблицы поправок.

Тем не менее, воспользовавшись одним из методов определения теплоотдачи труб отопления, вы будете иметь общее представление о том, какие трубы и радиаторы отопления вам нужны для дома.

Удачи вам, строители своего теплого настоящего и будущего.

Основная классификация

Поделить предлагаемые рынком регистры можно на два типа:

• Змеевиковые (S-образные)
• Секционные

Змеевиковые (S-образные)

Широкое распространение получили змеевиковые регистры, состоящие из нескольких секций. Последние соединяются между собой дугами, у которых диаметр соизмерим с секционным. Получается труба сплошной конфигурации, для которой рабочей является вся поверхность. Эффективность установок очень высока.

Для изготовления змеевиковых регистров используют стальную гладкостенную трубу с высоким содержанием углерода. Участки, на которых происходит сужение, устранены, благодаря чему значительно понижается гидравлическое сопротивление внутри. На рынке также встречаются модели, выполненные из низколегированной или нержавеющей стали, чугуна.

Секционные

Наиболее востребованными среди владельцев-частников являются секционные регистры отопления, состоящие из закрытых заглушками труб, соединенных между собой. Теплоноситель пропускается по верхней трубе, в конце которой он перетекает в следующую – и так до выхода.

Чтоб увеличить коэффициент теплоотдачи, переход для теплоносителя между трубами делают максимально близко к краю. Заглушки между трубами бывают одного из двух типов: эллиптические или плоские. Патрубок на входе изготавливается под фланец, резьбу или приварку.

Секционные отопительные регистры оснащаются резьбовым штуцером, посредством которого монтируется отводчик для скапливаемых воздушных масс. Диаметр основных горизонтальных труб бывает различным и варьируется от 25 мм до 40 см (в приборах бытового назначения – до 16 см). Переход осуществляется патрубками меньшего сечения. Еще одна особенность установок – максимальное давление внутри не должно превышать 1 МПа.

Подтипы отопительных регистров

Помимо собственной конфигурации, регистры отопления могут делиться на подтипы по следующим признакам:

• Варианты расположения
• Материал изготовления

Как сделать регистр своими руками

Чтобы сделать самодельный регистр отопления из труб, понадобится 3 профильных трубы прямоугольного сечения 60х80 мм и толщиной стенок 3 мм, а также 4 круглых трубы диаметром 25 мм, заглушки из листового материала с толщиной стенок 3 мм.

• По торцам труб отмеряют и вырезают отверстия под перемычки. Центральную трубу прорезают с 2-х сторон.
• Раскладывают профильные трубы горизонтально, прокладывают между ними перемычки строго по отверстиям, затем приваривают их.
• Теперь изделие устанавливают вертикально.
• Сварные швы создают герметичность при давлении до 13 атм.

Теплообменник для бани

В бане энергия печи передается воде. Изогнутую трубу располагают внутри топки, при этом змеевик не контактирует с огнем. Так как горячая вода поднимается вверх, на смену ей приходит холодная. В замкнутом водяном контуре происходит круговорот, повышающий температуру во всей системе. Змеевик для бани делают из нержавеющей стали, другие материалы не выдерживают столь тяжелых условий эксплуатации.

Мастера выкладывают печь, встраивая вовнутрь нее теплообменник (регистр), который затем соединяют с водяным баком. Оптимальный способ размещения теплообменника – напротив проема, через который дымовые газы устремляются в дымовой канал. Конструкция регистра бывает П-образной и сваренной из труб. Иногда используют и готовую секцию чугунной батареи. Из-за малой величины естественного давления используют трубы с диаметром от 25 мм и длиной не более 2,5-3 м.

Размеры регистра выбираются в зависимости от мощности печи. Чтобы нагреть 100 л воды, понадобится труба длиной 2 м и диаметром 40 мм. Тепловая мощность такого теплообменника будет равна 2 кВт.

• Теплообменник лучше смонтировать одновременно с кладкой печи после возведения фундамента. В этом случае размер топливника легко согласовать с размером регистра.
• Между трубами теплообменника и топливником выдерживают расстояние в 10-15 мм. Змеевик не соприкасается с пламенем, он нагревается от раскаленного воздуха. Через резьбовые соединения изогнутая труба соединяется с баком.
• Изогнутая труба, намотанная на металлический дымоход, также может нагревать воду (температура на выходе достигает 500 С).
• Специалисты используют жаропрочные уплотнители в местах соединения теплообменника и водопроводных труб.
• Тяжелые сварные конструкции устанавливают в кирпичных печах (в железной для нее трудно найти место).
• Дымоход печи с теплообменником прочищают чаще, так как в нем образуется на порядок больше сажи вследствие неполного сгорания топлива.
• Чтобы нагрев жидкости происходил еще быстрее, в систему вводят циркуляционный насос для искусственного перемещения воды.
• Теплообменник заполняют холодной водой до того, как печь нагреется.
• С целью не допустить разрыва труб при минусовых температурах, нужно предусмотреть возможность полного слива воды из системы.

Изготовленный своими руками регистр – хорошая возможность сэкономить. Теплообменники из гладких или профильных изделий выдерживают скачки давления и температуры, а высокая теплоотдача позволяет применять их для обогрева больших помещений.

Для системы теплоснабжения крупных помещений нецелесообразно применять обычные фабричные батареи и радиаторы. Они имеют очень небольшую тепловую отдачу и мощность. В качестве альтернативы можно рассматривать регистры отопления.

Отопительные приборы под названием регистры представляют собой несколько складных труб, находящихся параллельно друг к другу и соединённых меж собою перемычками. По трубам перемещается теплоноситель, передавая тепло железным стенкам регистра, которые обогревают воздушное пространство в помещении.

В качестве теплоносителя может быть применена вода или антифриз, устраняющий замерзание труб отключённой системы в прохладное время года. В независимых регистрах отопления с цилиндрическим электронагревателем (ТЭН) теплоносителем может быть и масло, тогда независимый регистр считается наиболее мощным аналогом домашних масляных радиаторов. Они приобрели обширное распространение благодаря несложности конструкции, надёжности и ряду иных преимуществ.

Регистры отопления

В ассортименте завода Триумф представлено тепловое оборудование различных типов. В частности Вы можете купить либо заказать у нас высокоэффективные регистры отопления, цена которых в соотношении с качеством у нас оптимальна.

Что собой представляет это оборудование, и для каких целей оно применяется? Регистры отопления – это теплообменная аппаратура, которая применяется для отопления производственных, складских, жилых и других помещений. Как правило, их устанавливают в местах с повышенными требованиями к противопожарной и санитарной безопасности.

Изготовление отопительных регистров возможно в двух вариантах: секционные и змеевиковые. Рассмотрим их подробнее.

Изготовление регистров отопления

Конструктивно регистры отопительные представляют собой систему из соединенных между собой гладких стальных труб, по которым движется теплоноситель. Изделия змеевикового типа изготавливаются из одной гнутой трубы, а секционные устройства – из нескольких отрезков стальной трубы с равной длиной.

Секции соединяются между собой стальной арматурой путем технологической сварки с расстоянием между секциями на 50 мм большим, чем диаметр труб, и снабжаются плоскими заглушками со штуцерами (под приварку или оснащенными резьбой). Максимальный показатель давления для этого устройства составляет 1,0 МПа.

Регистры отопления купить имеет смысл по ряду причин. Это относительно дешевое и при этом высокоэффективное отопительное оборудование.

Так, по коэффициенту теплопередачи регистр отопления ни в чем не уступает обычным конвекторам, тогда как гидравлическое сопротивление теплоносителю у него значительно меньше.

Поверхность изделия достаточно невелика и отличается гладкостью, благодаря чему его легко очистить от пыли. Это позволяет применять регистры даже для отопления медицинских учреждений.

На заводе Триумф производится изготовление регистров отопления для одно- и двухтрубных отопительных систем с

добровольной либо принудительной системой циркуляции.

Фотографии наших регистров

Калькулятор регистров отопительных

Для расчета стоимости регистра отопления используйте наш калькулятор

Обращаем внимание — длина вводится в милимметрах. (например: если вам необходима труба 1,7 метра — вводите 1700)

Лучшие ответы

пьющий в терновнике:

Если сделано эстетично, лучше — стальные регистры.Если регистры уже смонтированы, закрыть за декоративными решетками.

Технический Ящик:

Гладкотрубная обводка контуром для хорошей циркуляции и большого объёма теплоносителя.

Дядька из Будущего…:

Теплопроводность стали раз в 5 меньше, чем у алюминия.. А значит при одинаковой площади поверхности прибора теплоотдача у стального будет ниже, чем у алюминиевого.. Т. е. придется делать его в 5 раз больше размером..

Aleksandr:

Достоинство гладкого регистра с большой площадью открытой поверхности в том, что сохраняет эффективность при низкой температуре теплоносителя, чего не скажешь о современных алюминиевых при температуре 40 и ниже.Недостаток регистра, имеющего высокую теплоемкость — эта теплоемкость препятствует точному регулированию.Теперь осталось понять котел на дровишках и какая доля суток температура обратки может быть не выше 40С или у вас автоматизированный пеллетник с бункером на несколько суток.

ip:

Наилучший вариант по гидравлике вместе с регистрами — чугунные радиаторы.Они имеют несколько большую площадь поверхности относительно своих объёмов и линейных размеров по сравнению с регистрами.Если нужно обогревать помещение без окон и без мебели вдоль стен, то и регистры будут хороши, а если есть окна, то стоит под ними ставить чугунина и она перекроет теплопотери помещения на пару с трубой ДУ50 по периметру.Расчёт чугунины сводится к набору секций в соотношении две секции на погонный метр уличной стены для первого этажа и полторы для второго при первом отапливаемом.Удачи.

Анатолий Бананан:

Думаю, что лучше всего для частного дома подходят алюминиевые радиаторы отопления teplofresh /catalog/alyuminievye-radiatory-otopleniya . Такие радиаторы бывают двух видов — литые и экструзионные. Экструзионные больше подходят для систем отопления, где используют незамерзающую жидкость, так как эти радиаторы более долговечны и изготавливаются из алюминия достаточно высокой чистоты.

Марья Ламырь:

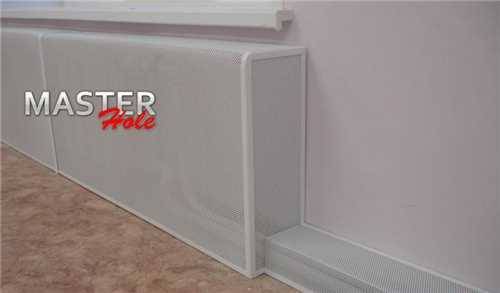

Я считаю что вам отлично подойдет декоративная сетка из нержавеющей стали, он и красива и прочная! Кстати, вот decorvesta хороший магазин с подобной продукцией!

павел мокров:

Теплопроводность стали меньше чем у алюминия, так что лучше бери алюминиевый радиатор, посмотри здесь tallosplav /catalog/alyuminievye_radiatory/.

Технические характеристики

1. Обогрев помещения, имеющего большую площадь, например, склады, цеха, холлы, вестибюли.
2. Используют в качестве отопления «мягкое» тепло. Связывают это с их размерами. Они выпускаются большой длины, захватывают огромную площадь. Исходя из этого, тепловой источник в просторном здании будет не точечный, а протяженного характера и обогревание получится не местное, а по всему объему здания.
3. Еще одним достоинством регистров считается легкость ухода за ними. Абсолютная ровность поверхности, нет мест для сбора грязи и пыли, следовательно, убирать не составляет особого труда.
4. Если аппараты сделаны качественно, они способны выдержать любое давление и большой температурный режим.

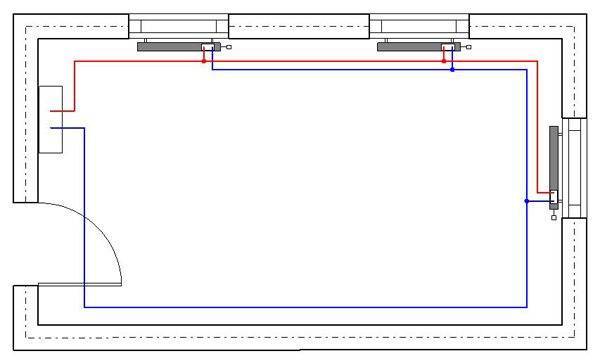

Вариант схемы подключения регистров в отопление

Однако следует заметить, что технические характеристики регистров отопления все же хуже, чем батарей, таких же размеров. Связывают это с их поверхностью, ведь именно она отдает теплоту зданию.

Изготавливаются регистры для отопления из стальных труб, диаметр их колеблется в пределах от 32 до 200 миллиметров и больше. По числу труб, размещению и форме они абсолютно разные. Такие аппараты обогрева в своем устройстве имеют два патрубка для входа и выхода жидкости, штуцер, который подключает отводчик воздушных масс.

Как изготовить самодельный теплообменник

Регистр из нескольких труб

Форма теплообменника для отопления, сделанного своими руками, может быть разной. Наиболее распространенный вариант — регистр из нескольких стальных или медных труб, но также используются и образцы пластинчатого типа.

Температура в зоне горения очень высока, особенно, когда горит уголь. Поэтому повышенные требования предъявляются к металлу, из которого будут изготовлены элементы теплообменника, рациональности его конструкции и качеству сварных швов.

Материалы для изготовления

Пример использования чугунных радиаторов в качестве теплообменника в кирпичной печи

Задача водяных теплообменников для отопления — обеспечивать оптимальную передачу тепла, и в этом процессе важна степень теплопроводности металла. Например, стальная труба проводит тепло в 7 раз слабее, чем медная. Поэтому при одинаковом диаметре трубы для передачи одного и того же количества тепла понадобится 25 метров стальной трубы взамен 3,5 метров медной.

Медные теплообменники самые экономичные в работе, но и дорогие. Более доступными для самостоятельного изготовления считаются теплообменники из стальной трубы диаметром не менее 32 мм.

Если предполагается топить печь углём, лучше установить теплообменник из чугуна. Этот металл более крепкий, и стенки устройства долго не будут прогорать.

Расчет мощности теплообменника

Вычислить заранее мощность теплообменника для системы отопления довольно трудно. Для этого нужно учитывать слишком много факторов: диаметр труб, длину змеевика, теплопроводность металла, температуру сгорания топлива, скорость циркуляции теплоносителя и др. Реальная способность теплообменника справляться со своими функциями выяснится только после начала эксплуатации отопительной системы.

При расчетах можно ориентироваться, что 1 метр трубы диаметром 50мм, служащей теплообменником, даст 1 кВт тепловой мощности.

Можно взять для примера какую-либо известную модель котла и в соответствии с его параметрами изготовить свой самодельный теплообменник.

Особенности конструкции

Теплообменник для водяного отопления дома, сваренный из гладкостенных труб, называют регистром. Он выглядит как своеобразная «решетка», и это наиболее популярная форма самодельного теплообменника. Кроме такой конструкции, делают и более простые устройства в виде прямоугольного или цилиндрического бака. Главное, чтобы площадь поверхности для теплового обмена была максимально большой.

При изготовлении теплообменника своими руками нужно соблюдать несколько условий:

• ширина внутренних пустот в теплообменнике должна быть не меньше 5 мм, иначе вода в нем может закипеть;
• толщина стенок труб должна быть не меньше 3 мм, чтобы металл не прогорал;
• зазор величиной 10–15 мм между теплообменником и стенками топки должен компенсировать расширение металла при нагреве.

Особенности монтажа

Теплообменник устанавливают внутрь печи в процессе ее кладки

Проще всего монтировать теплообменник одновременно с сооружением печи. Если устанавливать его в старую печь, придется разобрать часть ее кирпичной кладки.

1. На подготовленный фундамент печи прямо в полость топки устанавливают трубчатый теплообменник.
2. При дальнейшем укладывании рядов кирпичей оставляют места для входной и выходной труб устройства.
3. После завершения кладки печи подключают теплообменник к системе отопления, заполняют систему водой и производят пробную топку печи.

Видео материал предлагает ознакомиться с полезными советами по самостоятельному изготовлению теплообменника:

До сих пор мы говорили только о теплообменниках в системе водяного отопления

Обратим внимание и на другие сферы их применения

S-образные или змеевиковые

Змеевиковые или S-образные регистры отопления напоминают, по внешнему виду, единичную трубу, изогнутую специальным образом. Данный вид отопительных приборов славится высокой теплоотдачей, это стало возможно благодаря наличию большой рабочей поверхностью. Чаще такую разновидность устанавливают в ванную комнату. Его применяют для сушки белья и полотенец, а в простонародье называют полотенцесушителем.

Ранее представленные варианты приборов, применяемые для отопления помещения, базируются на работе, зависящей от постоянной подачи воды. Однако, ни для кого не секрет, что существуют помещения, в которых отсутствует коммуникация или прокладка таковой просто не возможна. И в этом случае инженеры нашли решение, они предложили теновые регистры отопления.

Отличительной особенностью такого рода приборов считается наличие нагревательного элемента во внутренней полости основных составляющих конструкции. Практика показывает, что применение теновых регистров позволяет владельцу помещения минимизировать затраты на электроэнергию и такой прибор дольше остывает, следовательно, является эффективным теплообменником.

Следовательно, выбирая прибор для отопления помещения любой сложности, необходимо учитывать особенности разных видов регистров.
