Как своими руками сделать банную печь из трубы

Чем отличаются

В горизонтальных устройствах топливо сгорает полнее – их КПД выше. Эти печи тяжелее по массе, для них, возможно, потребуется более мощный фундамент. Они имеют большие габариты и им требуется больше площади пола.

Горизонтальные модели немного сложнее в эксплуатации: пользователи жалуются на быстрое переохлаждение топки и недостаточный прогрев парной и всего домика, много пара получается только в том случае, если размеры парилки небольшие.

Проблемы с паром происходят потому, что сложно определить площадь контактирования камней и корпуса. Для изготовления горизонтальных моделей необходимо обязательно использовать точные чертежи печи для бани.

Вертикальные устройства компактнее и легче, для них потребуется менее мощный фундамент. В них проточная каменка – она прогревается полнее, поскольку дым проходит через камни.

Подготовительные работы

Прежде всего, позаботьтесь об инструментах и расходных материалах. Вам понадобится:

  • стальная труба: диаметр – 50 см, высота – 1,5 м;
  • металлический лист толщиной не меньше 1 см;
  • дымовая труба: длина – 50 см, диаметр – 30-35 см;
  • пруты для колосников;
  • стальные листы для дверок;
  • металлические петли;
  • кирпичи;
  • цемент;
  • песок;
  • болгарка;
  • сварочный аппарат.

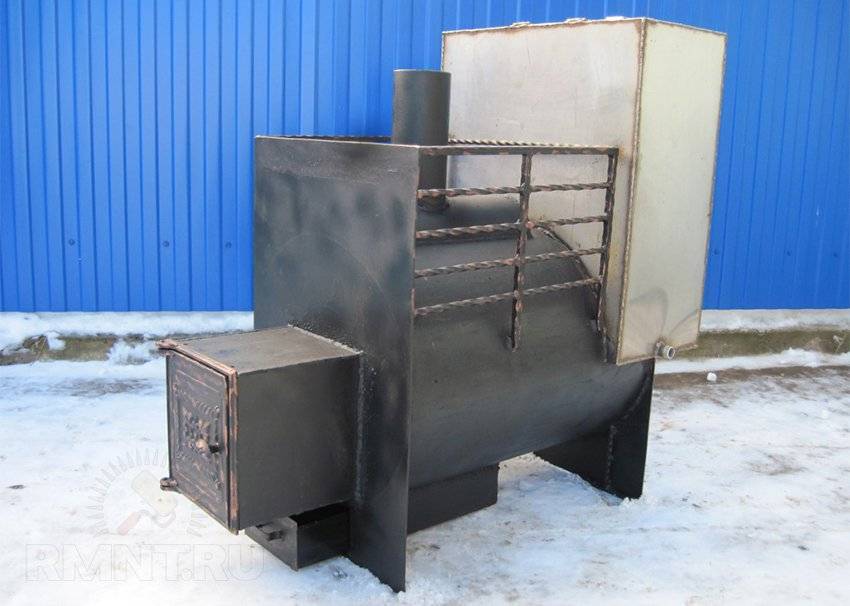

Горизонтальная печь для бани

Далее нужно выбрать, какую именно печь вы будете мастерить. Вариантов два:

  1. Вертикальная – компактная модель, в которой топка и колосники размещаются друг над другом. Идеальный вариант для маленьких парных.
  2. Горизонтальная – более традиционная модель с увеличенным топочным отсеком. Последний часто выносится в предбанник для упрощения процесса растопки. Используется преимущественно в больших банях.

Определившись с видом печи, приступайте к составлению рабочего чертежа. В нем нужно указать расположение, размеры и конфигурацию всех составных частей будущего устройства.

Кладка кирпичных дымоходов

Кирпичный дымоход

Для начала ознакомьтесь с устройством кирпичного дымохода. Это существующий стандарт, но для бани вы можете по своему усмотрению немного упростить конструкцию. Конечно, упрощать следует с умом, изменения не должны стать причиной саморазрушения конструкции или отсутствия необходимой тяги.

Схема кирпичного дымохода Устройство кирпичного дымохода

Кладку от печи к потолку лучше делать на глиняном растворе, выше можно использовать цементно-песчаный, на над крышей только цементно-песчаный.

Как ставить дымоход?

Инструменты для кладки кирпича

Шаг 1. Сделайте разметку под дымоход на потолке и крыше, отверстия должны быть строго вертикальными, используйте отвес или уровень. Пропилите отверстия под расчетные размеры. Заготовьте козлы и раствор.

Заготовленное отверстие

Шаг 2. Начинайте выкладывать надсадную часть. Укладывается она уже на подготовленное место печи, условный диаметр прохода должен обеспечивать устойчивую тягу при различных климатических условиях и режимах топки печи.

Дымоход

Проверяйте положение каждого ряда, исправить допущенные ошибки при кладке невозможно, кирпичи придется снимать. Для того чтобы в постоянном режиме контролировать вертикальность дымохода, натяните нить между углом первого ряда надсадной части и углом отверстия в потолке. Такое простое приспособление позволит класть кирпичи вертикально. Толщина дымохода в полкирпича, для бани этого достаточно.

Печная труба — порядовка

Шаг 3. Кладка распушки. Этот узел не столько предохраняет покрытие потолка от самовозгорания, сколько служит элементом для фиксации дымохода. Распушка – расширение внешних стенок конструкции, для повышения их устойчивости нужно пользоваться кусками строительной арматуры. Арматура не должна выходить в отверстие дымохода и быть видна снаружи.

Распушка трубы Размеры распушки Распушка

Каждый новый ряд должен немного (на четверть) выступать над предыдущим, через три ряда ширина дымохода должна составлять один кирпич. Самое широкое место должно быть на уровне покрытия потолка.

Шаг 4. Очень важный шаг. Нужно закрепить дымоход. Для этого следует вплотную к распушке по всему периметру прибить обрезные доски. Они будут удерживать дымоход и не позволят ему колебаться во время ветровых нагрузок. Доски прибиваются на верхнем потолочном покрытии. Идеальный вариант – распушка поставлена вплотную к потолочным балкам, но такая ситуации редко встречается.

Шаг 5. Нужно опять перевести распушку в стояк. Постепенно уменьшайте внешний периметр дымохода. Так кладите дымоход до покрытия крыши.

Шаг 6. Выдра. Эта конструкция служит для отвода дождевых вод. По размерам больше стояка на четверть кирпича. Класть ее нужно по той же технологии, что и распушку. Для того чтобы внутренние размеры дымохода не изменялись, используйте специальные тонкие вставки. Высота выдры зависит от угла наклона крыши. Главное условие – выдра должна начинаться от низа кровельного покрытия и выступать над верхней точкой на два ряда.

Как сделать дымоход Выдра

Шаг 7. Далее можно класть шейку дымохода, при желании оголовок и установить металлический решетчатый колпак.

Выбор высоты дымохода в зависимости от расстояния до конька

Дымовая труба из кирпича

Шаг 8. Герметизация стыка выдры и кровельного покрытия. Очень внимательно делайте все работы по герметизации, выбор конкретного способа и дополнительных элементов зависит от типа кровельного покрытия. Существует огромное количество различных методов, решение принимается на месте с учетом максимального числа существующих факторов.

Печная труба на крыше

Схема гидроизоляции печной трубы

Кирпичные дымоходы относятся к самым сложным и дорогостоящим типам дымоходов, современные материалы и технологии дают возможность устанавливать более простые, но не менее эффективные конструкции.

Чертежи банных печей из трубы

Печь для бани состоит из нескольких элементов, присоединённых последовательно друг к другу посредством электрической или газовой сварки:

  • Из корпуса. В нём устроен поддув с крышкой, портал под булыжники, топка, колосники.
  • Из емкости (бака) для нагрева воды. Иногда ее делают не отдельным элементом, а продолжением корпуса.
  • Из дымоотводной трубы.
  • Из искрогасителя, устанавливаемого на дымоход.

Вода идёт по переточным трубам внутри ёмкости и выводится при помощи патрубков для холодного и горячего водоснабжения.

Фото 1. Чертеж горизонтальной банной печи из трубы, вид сбоку и спереди.

Подготовительные работы в бане перед изготовлением печки

Основание

Закладывать основание для печи лучше на этапе возведения бани, а не тогда, когда у вас уже готов чистовой пол. Поэтому те, кто вполне определился с типом будущей печки, начинают вот с чего:

Сначала необходимо вырыть яму под бетонное основание. Его размеры разнятся для горизонтального и вертикального положения трубы-основы. Например, если у вас вертикальная печь из трубы диаметром 50-53 см, то бетонный подиум делается 70х70 см.

Итак, яма. Длину и ширину вы прикинули из сказанного выше, а глубина должна быть где-то полметра. Но не пугайтесь, первые 30 см уйдут под песчано-гравийную подушку, которая нужна для большей устойчивости основания.

стяжка из жидкого бетона

Далее на него укладывается слой гидроизоляции, к примеру, листы рубероида, а уже поверх гидроизоляции будет заливаться само основание. Для него делается опалубка. В состав бетона можно добавить мелкий гравий, тогда соотношение будет следующим: 1 часть цемента на 2,5 части песка и 4 части гравия, вода по необходимости.

Поверхность выравнивается с помощью уровня — это важно! После застывания на нее укладывается кирпич, например, шамотный, но годится и красный. Можно положить один, можно — два ряда кирпича

Связкой должен быть исключительно глиняный раствор.

Когда основание закончено, переходите к созданию защитного экрана. Его размеры тоже зависят от размеров и положения печи. Но, так как печка всегда или рядом со стенкой или вообще в уголке, то горючие стены положено защищать огнеупорным экраном, а предпочтительнее — вообще заменить кусок стены на огнеупор, особенно, если у печи выносная топка.

Экран

Это средство защиты банных стен от перегрева и возгорания. Экран делается из кирпича, но тут уже нет необходимости использовать шамот, да и раствор может быть с цементом, а не просто разведенная водой глина.

Высота экрана должна как минимум соответствовать высоте печи, как максимум — может доходить до потолка.

Толщина — предпочтительнее делать в полкирпича. Четверть допустима, но только при условии, что вы в курсе о перегреве бани при такой толщине.

Имейте в виду! Там, где стенка из кирпича касается стенки из горючего материала, настоятельно рекомендуется делать прокладку из огнеупора — минваты, огнеупорного картона.

Расстояние до печи может быть разным. Если топка не выносная, то расположите печку в 20 см от экрана, с выносной так не получится, поэтому постарайтесь обеспечить промежуток в 5-7 см хотя бы.

Котел — вертикальная печь

Вертикальные железные печи, созданные из труб, также широко используются для бань, поэтому на них тоже следует обратить внимание. Устройство помогает решить проблему недостатка свободного пространства в бане, так как вертикальный корпус конструкции обладает тремя камерами — каменкой, баком для нагрева и топливной

Вместительность вертикальной камеры сгорания небольшая и при протапливании бани приходится делать сразу несколько загрузок. При особом желании размеры топливника можно увеличивать, убрав водяной котёл и создав его более меньшим по объёму.

Специалисты рекомендуют высоту печки из трубы для парилки и каждой камеры подбирать самостоятельно и по отдельности. Главное при этом — максимально увеличивать вместительность камеры для топки. В этом случае и длительность горения с одной закладки дров станет больше.

Конструирование вертикального отопителя:

  • обработка и обрезка трубы DN 500, вырезание проёмов для двери;
  • создание круглых заготовок из металла с общей толщиной 5−10 мм, крыши и днища;
  • обработка вырезанных деталей и составление из них дверец для печи;
  • сварка колосниковой решётки из арматуры;
  • создание банной печи из металла.

Для начала внутрь корпуса крепятся перегородки, после этого сквозь отверстия в них помещается дымоходная труба и хорошенько обваривается. Создаётся колосник и сваркой крепится к днищу. Крышка бака состоит из двух частей: одна ставится наглухо, а вторая крепится на навесы. Если соблюдать все нехитрые правила, то ваша самодельная печка из металла для бани будет длительное время радовать своей хорошей работой.

Схемы и чертежи

Прежде чем приступить к работе, нужно определиться, какому виду печи – вертикальному или горизонтальному, будет отдано предпочтение. Затем создайте рабочий чертеж с учетом всех параметров – размеров устройства, конфигурации его составляющих, размеров.

В случае, если это первый опыт самостоятельного изготовления печки, логичнее обратиться к уже готовым чертежам и схемам по изготовлению типовой модели устройства, это поможет избежать ошибок и дальнейшего некорректного функционирования агрегата. Более того – неправильно собранная печь может угрожать жизни и здоровью человека!

Необходимо подготовить фундамент, на который будет установлена печь:

В том участке, где планируется установка устройства, выкапывается яма габаритами 50 х 70 х 70 см.
Дно ямы засыпается мелкой щебенкой

Обратите внимание, что толщина слоя должна составить не менее 30 см. Далее нужно как можно плотнее утрамбовать этот слой.
Далее нужно приготовить цементный раствор исходя из следующего соотношения составляющих: на 1 часть цемента возьмите 4-5 частей песка, разведите водой до получения сметанообразной однородной смеси

Залейте слой щебня и дайте возможность застыть – как правило, этот процесс занимает 24 часа.
С целью создания гидроизоляции на застывший цементный слой укладывается рубероид в несколько слоев.
Слой рубероида финально заливается бетонным составом: где на 1 часть цементной смеси приходится 2 части песка, 4-5 частей гравия и вода. После этого необходимо разровнять получившийся слой.

После засыхания фундамента оборудуется глиняная площадка, на которую впоследствии укладываются кирпичи по тем же размерам – 0,7 м на 0,7 м. В итоге кирпичная площадка должна составить в высоту порядка 15-20 см. С целью защиты стен от перегрева в месте, предназначенном для расположения печи, выкладывается защитный экран из кирпичей, которые укладываются ребром и скрепляются при помощи глиняного состава. Наилучшая длина для данного сооружения – 120 см, при этом печь располагается не менее чем в 20 см от него.

Не имеет значения, какой печью будет оборудована будущая баня – горизонтальной или вертикальной – при любом раскладе она будет оборудована каменкой. В данной статье мы не будем касаться темы выбора камней (большинство рекомендует использовать речную гальку, бальзат, кварцит, талькохлорид или габбродиабаз), все равно от каменки зависит теплоемкость. Просто завалить печь камнями нельзя, поскольку в этом случае баня не будет прогреваться и все тепло осядет в трубу в виде сажи.

Для начала нужно решить, каменка будет проточной или же открытой. В первом случае камни будут омываться дымовыми газами, выставить режим в таком случае совсем просто – достаточно в течение нескольких этапов отбирать и подкладывать различные камни до тех пор, пока не будет достигнут желаемый эффект. Есть нюансы – париться в таком случае можно только при использовании древесного топлива самого высокого качества и добавлять пар только при использовании воды. В случае с открытой каменкой этих требований нет, но ее создание сложнее в исполнении.

Простейший тип открытой каменки – это лоток, установленный на топку. Такое приспособление подойдет только для горизонтального вида печки. Но есть свои сложности – проведение предварительных расчетов, а также исследование прототипов, поскольку должна быть точно соблюдена площадь контакта между камнями и стенками топки. Меньшей точности требует иной тип каменки, в котором подогрев происходит посредством дымовых газов, но такое устройство и сложнее сделать.

Не обладая должным опытом, лучше всего отдать предпочтение печи с вертикальным расположением – в ней каменка и чан для воды подогреваются последовательно. Более опытным людям лучше сделать печь параллельной схемы, вода в таком случае греется быстрее. Самой сложной для изготовления считается колпаковая печь, каменка в которой также является открытой.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Инструкция по собственноручному изготовлению печи в баню

Как только вы окончательно определитесь с типом печки, подготовите все необходимые инструменты, и подберете нужные материалы, можно приступать к созданию печи в баню из трубы своими руками. Ниже также будут чертежи и фото, которые помогут сориентироваться с размерами вашей будущей печки.

Чертеж

Начальный этап создания банной – подготовка и создание всех необходимых чертежей. На проекте печки также указываются места расположения всех основных элементов конструкции, их размеры, и места соединений.

К примеру, чертеж горизонтальной печки:

И чертеж вертикального проекта:

Создать такой чертеж можно как самому (нужно лишь вспомнить школьную программу по черчению), с помощью услуг специалиста или использовать готовый. Последний вариант хорош тем, что вам не придется ничего делать и никому платить. Благо, в интернете полно разнообразных чертежей печей, так что вы точно найдете среди них то, что в полной мере удовлетворит ваши потребности.

Не стоит начинать работу, не имея на руках чертежа, ведь в 99,9% случаев вы точно допустите ошибку при монтаже элементов, в результате чего оборудование попросту не будет работать, и вам придется все начинать сначала. Более того, неправильно сделанная печь негативно отразится на здоровье людей, часто отдыхающих в парилке.

Создание горизонтальной печи по шагам

Горизонтальная конструкция выполняется в следующей последовательности:

  • Отрезается кусок трубы, соответствующий по длине чертежу-схеме. Оптимальная длина металла – 70-90 см. Срез нужно тщательно отшлифовать, чтобы он не был слишком острым;
  • В нижней части конструкции организовывается колосник. Если вы не приобрели готовый вариант, или хотите сделать его собственноручно, тогда воспользуйтесь этой инструкцией:1. Из металлического листа вырежьте прямоугольник по размерам, подходящим трубе; 2. В этом прямоугольнике сделайте середину таким образом, чтобы с каждого края трубы оставалось место для приваривания конструкции; 3. На минимальном расстоянии друг от друга в вертикальном или горизонтальном положении приварите прутья из металла:

Купленный или самодельный колосник монтируется в предварительно подготовленный срез трубы.

Швы после сваривания стоит «прятать» внутри изделия, ведь самое первое, что будет «страдать» от негативного влияния повышенных температур – это именно швы.

Рассмотрим, как можно смонтировать колосник в печную конструкцию:

  1. Приваривание к тыльной стороне печи. Вырезается продолговатая прямоугольна или квадратная конструкция из листового металла с размерами чуть поменьше, нежели диаметр трубы.Если вверху печки будет находиться отсек для камней, то длина листового металла увеличивается вплоть до этого отсека. Такое удлинение необходимо, чтобы уменьшить число сварных швов;
  2. Подготовка металла для фасада печки. Листовой метал должен иметь размеры немного больше, нежели размеры печки;
  3. Прорезь отверстий для поддувала и топочной дверцы. В случае, когда будет использоваться готовая дверца, необходимо подогнать отверстия в печи под ее размеры;
  4. Приваривание к передней части печи фасадного листа;
  5. Прорезь вверху корпуса отверстия размерами 15 на 15 см. для монтажа будущего дымохода;
  6. Закрепление дверцы;
  7. Зачистка конструкции наждачной бумагой для ликвидации окалин, которые появились в процессе сварки, и ржавчины.

После этого конструкцию стоит покрасить краской, «не боящейся» повышенных температур, или обложить по периметру огнеупорным кирпичом.

Если выбрана краска, то прежде, как отправить конструкцию на постоянное место «дислокации», ее стоит протопить на свежем воздухе

Это крайне важно, и нужно, чтобы излишки краски обгорели, и в будущем не приносили вреда человеческому здоровью

Вертикальная печка для парилки: пошаговая инструкция

Печка вертикального типа делается в такой последовательности:

  • Отрезается труба в 70-90 см. высоты;
  • Срезные места зачищаются;
  • К низу трубы приваривается отрезок аналогичного диаметра, который будет играть роль днища;
  • Внизу конструкции монтируется дверца – поддувало;
  • Монтируются колосники, изготовленные по технологии, описанной выше или берутся готовые варианты;
  • Над колосниками делается вырез под монтаж дверцы. Тут будет находиться топочный отсек:

  • Отсек для каменки делаются так:1. На расстоянии 15 см. от топки в трубе вырезают прямоугольник; 2. В него монтируется еще один колосник, где в будущем будут располагаться камни; 3. Производится установка дверцы. Когда она будет открыта на камни можно будет лить воду, чтобы образовывалось еще больше пара.
  • На каждое отверстие монтируется купленная или сделанная своими руками дверца;
  • Вверху прорезается круг для монтажа дымохода;
  • Конструкция шлифуется и красится.

Обустройство фундамента под печь

Следующий этап производства печи – обустройство надежного основания.

  1. На площадке, где будет установлена печь, выкапывают котлован глубиной до 55 см, длиной и шириной по 75 см.
  2. Дно засыпают мелкофракционным щебнем высотой до 35 см, трамбуют.
  3. Щебеночную подушку заливают бетонной смесью в следующих пропорциях: на 1 часть цемента 5 частей песка и вода. Основание выдерживают 24 часа до застывания.
  4. На готовый фундамент укладывают листовой рубероид, который используется в качестве гидроизоляционного слоя.
  5. Гидроизоляцию заливают бетонной смесью: на 1 часть цемента 3 части песка, 5 частей гравия мелкой фракции и вода. Основания тщательно выравнивают и выдерживают до полного застывания.
  6. На бетонном основании обустраивают площадку из кирпича размером 75 × 75 см. Кирпичная кладка выполняется в одиночный или двойной ряд с использованием соединительного раствора на основе глины.
  7. Изготавливают экранирующий щит для защиты банных стен, возле которых будет установлена печь. Для экрана используется огнеупорный кирпич, уложенный на боковое ребро. Экранированная защита может иметь высоту в 1,2 метра, при этом монтаж отопительного оборудования проводится на расстоянии 25 см от нее.

Особенности установки печей для бани из трубы

Для подобных устройств следует предусмотреть сооружение фундамента. При создании самой печи должны отсутствовать какие-либо зазоры и щели. Все должно быть абсолютно герметичным. Деревянные стены можно обезопасить от возгорания с помощью специальных антисептических средств либо сделать на них обшивку из металлических листов. Возле конструкции запрещено размещать легковоспламеняющиеся предметы из пластика, ткани или дерева.

Обустройство зольника в печи из трубы должно осуществляться на высоте 15 см от поверхности пола, обшитого металлическим листом. От верхней плоскости самодельного устройства до потолка следует соблюдать расстояние более полуметра. Печку можно установить при входе в парилку с предбанника. Температура обогрева помещения под самым потолком должна соответствовать показателю 80 °C и более, а снизу парилки – 45 °C. Хорошо разогретые камни обеспечат достаточное количество пара при обильном поливе водой.

Равномерное сжигание твердого топлива, отличная герметичность дымохода и топки, а также высокий коэффициент полезного действия – это те качества, которыми должно обладать устройство, выполненное из элементов металлопрокатного изделия.

Выбор металлической трубы для сборки печи

Чтобы изготовить самодельные банные печи из трубы, важно правильно выбрать расходный материал. Так, трубы имеют собственную маркировку, которая определяет следующие параметры:

  • основные размеры изделий;
  • способ производства;
  • тип стали;
  • производственный стандарт.

Для выбора подходящей трубы следует учитывать два параметра: внутреннее сечение и толщину стенки. К примеру, маркировка 400*7, где 400 мм – диаметр, 7 мм – толщина стали.

Эффективная банная печь из трубы должна быстро нагреваться при небольшой закладке топливного материала. Чтобы достигнуть подобных результатов, рекомендуется использовать трубы:

  • диаметром от 50 до 60 см;
  • с толщиной стенок от 7 до 13 мм.

Конструкция печи с горизонтальной топкой

Большинство горизонтальных печей имеет идентичную конструкцию. Возможны небольшие отличия в зависимости от исполнения – расположение бака для воды и конструкция зольника. Перед работой следует сравнить разные проекты, изучить чертежи.

Расположение и параметры колосников имеют большое значение для эффективной эксплуатации горизонтальной печи. Если сделать их слишком широкими, тяга будет снижаться. Ширину колосников не следует делать больше 12 мм. Их следует располагать на всю длину топочной камеры.

Выбирая между стальными и чугунными колосниками, стоит отдать предпочтение последним. Такие элементы прослужат намного дольше. Для исключения забивания подсоса золой зольник приваривают в виде отдельного короба. Его подсоединяют снизу.

Часто окно для загрузки топлива делают в виде коробочного туннеля. Благодаря этому получается вывести дверцы топки и подувала в подсобную комнату. Это исключает появление грязи и огарков из моечной.

Коробку каменки устанавливают сверху конструкции, ближе к дымоходу. Передняя часть корпуса всегда оказывается холоднее. Часто она служит лишь для обогрева воздуха в помещении. В некоторых горизонтальных печах вывод дымохода изгибается. Это позволяет увеличить площадь контакта с камнями и баком для воды.

Какая труба подойдет для печи

Решившись самостоятельно делать банную печь, следует выбрать правильную трубу, обращая внимание на диаметр и толщину металла. Ее главная задача – быстро и равномерно прогревать корпус

Толщина стенки должна быть достаточно большой, чтобы выдерживать влияние больших температур на протяжении длительного времени.

Это не единственные два параметра, которыми трубы отличаются между собой. Остальными характеристиками выступают: метод изготовления (прокатные, сварные), марка стали. Для изготовления источника тепла обычно используются куски труб, которые не всегда имеют маркировку

Поэтому, внимание обращают на диаметр и толщину, ведь их можно самостоятельно померить

Самодельная печь для бани, изготавливаемая из трубы диаметром 530 мм, является оптимальным вариантом. Получаемые размеры топки позволяют хорошо прогревать помещение. Она должна иметь толщину в пределах 8-12 мм. Диаметр играет большую роль в расходе топлива печи. Банные печи из трубы 600 мм своими руками требуют много дров, поскольку нужно обогреть значительную площадь корпуса.

Важно применять только стальные трубы. Если она будет изготовлена из чугуна – быстро придет в негодность

Дело в том, что на раскаленную поверхность постоянно попадает вода. Чугун не выдерживает быстрого перепада температуры и разрушается.

Высокоуглеродистая сталь тоже не должна использоваться, поскольку ее швы не выдерживают больших температурных нагрузок, что приводит к деформациям, разрывам.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

  1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
  2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
    • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
    • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
    • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

  1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

  1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
  2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
  3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
  4. фасадный лист приваривается к передней части печки;
  5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
  6. навешиваются дверцы;
  7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

  1. отрезают кусок основной трубы высотой 0,7-0,9 м;
  2. места отрезов зачищаются;
  3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
  4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
  5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
  6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

  1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
    • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
    • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
    • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
  2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
  3. в верхней части вырезается отверстие для установки дымохода;
  4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
