Как установить электромеханический замок на калитку своими руками

Особенности электрозамков

Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.
Четыре из них отвечают за связь с домофоном, а два управляют замком. На деревянном полотне шлюз выполняется перьевым сверлом, на металлическом — путем высверливания дырок малого диаметра по периметру.
В случае его нестабильного функционирования и периодическом заклинивании стоит демонтировать оборудование и выполнить установку заново, строго соблюдая все требования производителя. Для того чтобы открыть дверь требуется нажать на кнопку абонентского блока.
С помощью дрели подготавливаем каналы для саморезов. Если вы решили использовать домофон и электромеханический замок в собственном доме, то можете использовать систему, в которую входит 2 и более панелей, позволяющих управлять одновременно с различных комнат

Разные производители используют разные цвета для обозначения соединительных кабелей, поэтому важно найти в инструкции назначение каждого провода конкретной модели замка. Так как ригель сопряжён с червячной передачей, он жёстко фиксируется, и открыть снаружи такой замок, по сути, невозможно.
Для надежности контактного соединения жилы можно опрессовать наконечниками

Поэтому всегда лучше использовать отдельный БУЗ, а лишний провод можете откинуть или выкусить.

На калитке Комплектация Зачастую замок с электроприводом продается одновременно с видеодомофоном. Так выглядит кабель, проложенный по дверному полотну Монтаж всех компонентов схемы подключения замка.

Выполнив установочные работы не пожалейте времени на тестирование замка. Электромеханические замки для видеодомофонов бывают двух типов: накладные и врезные. Для этого используется обычная дверь с накладками или специальное оборудование. В горизонтальной части каркаса двери придется просверлить отверстие через которое будет прокладываться кабель питания.

При таком подключении получается, что по нажатию кнопки, осуществляется управление запирающим устройством. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Часто в комплекте с кронштейном идет специальный уголок.
Сравнение БУЗ и Бустера (CISA). Устройств для питания замка от домофона.

Как установить электромеханический замок на калитку

Если решено монтировать и подключать накладную электромеханическую систему самостоятельно, то для начала нужно осмотреть калитку и определить ее состояние. Она не должна быть перекошена. Более того, нужно, чтобы полотно нормально закрывалось и открывалось. Открытие должно происходить без усилий.

Во время соблюдения этих требований можно сделать установку своими руками без особых сложностей. Любой мастер знает, как пользоваться электродрелью, и вряд ли смогут появиться трудности с отверткой.

Чтобы правильно установить электромеханический замок, потребуется прочитать инструкцию и узнать особенности крепления. Если в последующем планируется в единую систему объединить замок и видеодомофон, нужно продумать подсоединение к электросети и проводку коммутаций.

Потребуется взять электромеханическое запорное оборудование, приложить на место фиксации, после чего маркером пометить точки. Затем делаются отверстия.

Интервал между ответной частью на раме калитки и закрывающим механизмом, который монтируется на полотне, должен составлять не более 4–6 мм. Когда отверстия будут просверлены, замок саморезами крепят на это место.

Так же производится и крепеж ответной части на каркас. Далее переходят к определению точности крепления замка. Механизм должен легко заходить в паз.

Дальнейший этап – монтаж считывателя пластиковой карточки или панели клавиатуры. Затем нужно протянуть провод от электрощита и подключить к разъему в электромеханическом устройстве. Схема подсоединения должна быть надежной и простотой.

После подключения кабеля на замок подается электричество. Требуется внимательно подойти к выполнению этих работ.

При тестовой подаче напряжения необходимо проверить работу калитки. Если все в порядке, то на механизм крепится защитная крышка. Таким образом, работа выполнена.

На видео показано, как самостоятельно монтировать электромеханический замок.

Уход за механизмом

Перед отправлением в длительную поездку рекомендуется проверять исправность механизма. При обнаружении сбоев своевременно их устранять.

Если используется накладной замок, то следует предусмотреть защитный козырек, чтобы на корпус попадало меньше осадков и влаги.

Фото: использование Wurth HHS-2000 для смазки замочной скважины

Зимой надо смазывать металлические детали специальным маслом.

ЭМЗ – удобный механизм защиты усадьбы в частном секторе, но при условии бесперебойного электричества. В сочетании с домофоном и системой видеонаблюдения он повышает безопасность дома и исключает проникновения во двор нежелательных гостей.

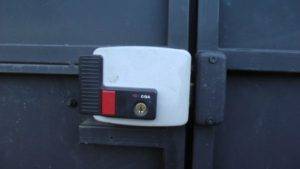

Электромеханический замок на калитке — безопасность и комфорт

Электромеханический замок – это устройство, что активно используется всеми людьми. Их устанавливают к дверям объектов общественного пользования (в школах, где ученики заходят внутрь с помощью пластиковых карт, подъездах, жильцы которых используют магнитные ключи). Такие механизмы крепят к калиткам, ограничивающим проход к частной территории, загородных владений.

Этот вид замыкающего устройства предотвращает проникновение злоумышленников, облегчает доступ владельцев. Чтобы открыть его не нужно подходить к калитке, достаточно нажать на кнопку, расположенную на щитке видеодомофона, который с расстояния откроет ворота.

Почти каждая модель имеет возможность присоединения домофона, набор ключей, чтобы жильцы могли беспрепятственно проникать на территорию собственных владений. Некоторые системы оснащены только переговорным устройством, другие содержат камеру, транслируя по видео связи то, что происходит у ворот.

Характерные особенности

Если у вас возникла необходимость в установке на калитку электромеханического замка, то не стоит спешить с его покупкой. Необходимо внимательно ознакомиться с особенностями таких устройств и ассортиментом в магазинах. В настоящий момент на рынке доступны замковые устройства, которые могут иметь различные конструкции и назначение. Поэтому владелец может подобрать необходимый механизм на калитку в ворота или в свой дом.

Чтобы при покупке электрозамка деньги не были потрачены впустую, необходимо ориентироваться на определенные параметры

Во внимание следует принимать технические характеристики изделия

Преимущества

Если говорить об особенностях электромеханических запорных устройств, то, отметим, что они обеспечивают удобство использования. Если необходимо, то можно осуществить его блокировку с внутренней стороны. В этом случае, даже используя ключ, человек, находящийся снаружи, не сможет открыть такой замок.

Надежность — одна из главных особенностей электромеханических замковых механизмов. Срок службы может быть довольно продолжительным без замены

Это особенно важно, когда защитные устройства устанавливаются на калитки ворот

Видеодомофон является одним из элементов системы безопасности на участке. Эти системы предусматривают подключение замка.

Составные части, которые задействованы в одном контуре, обеспечивают контроль над территорией, и дают возможность для открытия и закрытия замка на калитке посредством дистанционного управления.

При установке электрозамка на калитку его можно смонтировать как в горизонтальном, так и в вертикальном положении. Перед тем как покупать электромеханическое запорное устройство, необходимо ознакомиться с различными типами конструкции, которые предлагаются покупателям, а потом сделать выбор в пользу подходящего варианта.

Виды замков

По такому параметру, как способ блокировки защитного механизма все устройства разделяются на следующие виды:

• электроблокирующие;
• соленоидные;
• моторные;
• электрозащелки.

Возможность для установки домофона имеется у каждой модели. Даже при выключении электрической энергии все механизмы, установленные на калитке, остаются в рабочем состоянии. Установка последнего подходит только в том случае, если имеется стабильное электроснабжение всего участка.

Какой замок поставить на калитку из профнастила

Замочные устройства делятся на следующие виды:

1. Реечный. Это засов, двигающийся в петлях, для чего они должны привариваться к профнастилу. Монтаж таких систем производится на внутреннюю часть ворот или калитки.
2. Навесной. Эти замки также называются амбарными. Их предпочитают устанавливать на дачной территории, где не находится дорогое имущество, поскольку взломать такие механизмы довольно просто.
3. Накладной. Такие изделия надежны, и без специального инструмента открыть не получится.
4. Врезной. Этот вид замков нужно врезать в дверное полотно, так исключается вероятность физического взлома. Перед тем как выбирать этот замок, нужно учитывать, что установка подобных механизмов возможна не для каждого вида калитки.

Врезной механизм

Все описанные выше конструкции можно поставить на даче. Однако нужно не забывать, что требуется правильно выполнить расположение устройства, поскольку от этого тоже будет зависеть надежность механизма запирания. Чтобы определить, какой купить замок для конкретного участка, необходимо учитывать особенности забора.

В этом случае вору сложно подобраться к защелке, чтобы спилить либо сдвинуть ее. Как правило, для калиток из профлиста используют врезные конструкции. Они помогают надежно защитить дачу от злоумышленников.

Зимой

Электромеханические варианты

Эти запоры могут открываться с помощью ключа или за счет электрического импульса. Если к вам пришли гости, калитку можно будет открыть не выходя из дома, нажав кнопку домофона.

Накладной вариант перед установкой

Кодовые электромеханические изделия

Этот замок называется кодовый. Такие механизмы надежней в отличие от электромагнитных устройств, поэтому их покупает множество владельцев дач. Данные виды изделий состоят из запора и панели приборов. Чтобы отпереть калитку, требуется набрать код.

Если возникнет необходимость, можно изменить заданный код. Минус этих устройств состоит в том, что для работы требуется постоянная электроэнергия. Поэтому часто производится установка замка на калитку из профнастила, работающего от аккумуляторной батареи. Взломать этот механизм почти нереально, для этого требуется дорогое оборудование.

Надежный вариант на сварной конструкции

Электромагнитные

Устройства не применяются на калитках из профлиста, их ставят на дверных полотнах в подъездах многоэтажных домов. Они настраиваются на магнитные таблетки, и отпереть их возможно лишь с помощью специально сделанного для этого оборудования. Главное достоинство электромагнитных замков – их повышенная надежность.

На складе

Также к преимуществам относят следующее:

• нельзя отпереть отмычкой;
• можно крепить в местах частой эксплуатации двери;
• нет подвижных механизмов. За счет этого устройство имеет продолжительное время эксплуатации.

Изготавливаются электромагнитные замки для дверных створок массой 400–600 кг, отдельно для полотен весом больше 1500 кг. По типу работы эти механизмы делятся на два типа:

1. Сдвиговые.
2. Удерживающие.

Перед монтажом

Последний вид производит свою работу за счет «прилипания». Так, даже во время усадки дома функциональность запорного механизма не будет нарушена. Эти замки обычно ставят на полотна, часто используемые на протяжении дня.

Сдвиговые конструкции ставят на любые типы полотен, в частности и на калитки из профлиста. Прежде чем сделать выбор определенной модели, стоит присмотреться к механизмам, использующимся для работы на улице в плохих погодных условиях.

На фото изображен навесной замок.

В строительном магазине

Запорные механизмы для калиток из профнастила

Для полотен из профнастила изготавливаются специальные замки, которые имеют малые габариты и ставятся в профтрубу. Следует заметить, что монтаж устройства не потребует приваривать эту конструкцию, вследствие чего крепеж значительно облегчается.

Схема цилиндрового механизма для врезного изделия

Чтобы поставить такую систему запирания, нужно только вырезать в профтрубе стенку, затем сделать отверстия для запора. Во время врезки необходимо четко определиться с расположением защелок.

Для чего вначале требуется надежно зафиксировать конструкцию в профнастиле. Далее нужно попробовать открыть калитку, обработав щеколду и ручку средством, оставляющим след в процессе соприкосновения. Стоимость этих замков невелика, а монтаж довольно прост, поэтому их покупает множество домовладельцев.

На фото ниже представлена калитка из профлиста с ручкой на даче.

Летом

Этапы монтажа с фотографиями

Врезание замка в калитку является единственным осуществимым методом если каркас сделан из тонкой трубы. А этот вариант чаще всего встречается. Установка замка возможно с помощью короба из стального листа. Размеры короба зависят от габаритов выбранного замочного механизма. Требуется оставить минимальные зазоры. Чтобы замок можно было легко поставить в него и вынуть при надобности. Удобна в применении 3 мм сталь.

1. Поиск удобного расположения, для разметки пригодится гвоздь.

   Расположение врезного замка

2. Требуется поставить отметки:
3. на внутренней, внешней стороне калитки для личинки;
4. места крепления дверных ручек;
5. на планке, для выхода язычка замка.
6. Чтобы сделать надрезы аккуратнее и затратить минимум усилий, для посадочного места применяют болгарку, а для монтажа ручек и сердечника используют дрель.

   Вставка замка в специально подготовленное место в калитке

7. Сначала ставят сверло небольшого диаметра, чрезмерные отверстия могут не закрыться накладками и элементами замка, поэтому главное требование неторопливость и тщательный замер.
8. Для посадки корпуса в короб используется саморезы и шуруповерт, допустимо использование клепочного пистолета.

   Врезка замка с помощью шуруповерта

9. Сердечник, личинка или цилиндра устанавливают в подготовленные отверстия и укрепляют посадку крепежным винтом.
10. Теперь прикрываем внутреннее содержание механизма.
11. Далее переходят к установке второй створки, где будет зафиксирован язычок.

    Фиксация язычка замка

12. Чтобы не прогадать, можно схитрить и намазать его зубной пастой, открываем и закрываем механизм, на створке должны остаться отметины. Именно по ним и следует приготовить отверстия и установить вторую планку.
13. Проверяем работоспособность системы.

Последовательное подключение видеодомофона к подъездному домофону

Для того чтобы подсоединиться к домофону общего пользования, нужно сменить линию передачи звука от трубки домофона на видеокабель.

В практике применяются несколько вариантов установки, в зависимости от условий. Одним из лучших способов, считается с использованием подрозетника (если он был установлен при строительстве), откуда идут кабели слабого тока.

Концы кабеля прозваниваются, зачищаются, к ним подключаются разъемы, подсоединяются к домофону, подвергаются пайке и изолируются. Кабели, ведущие от квартиры и подъезда, подсоединяются к общей плате. Один из концов поводят к панели для вызова в слаботочный щит в квартире. Другой конец выводят в стояк этажа, где осуществляется подсоединение к проводу общего многоквартирного домофона.

1 шаг. Нужно соединить все элементы системы видеодомофона c видео панелью, электромагнитного замка и контроллера:

• В части, где прикручивается панель нужно сразу просверлить две дырки, вставить дюбеля и зачистить кабели;
• Чтобы панель хорошо сидела и не качалась, отбойным молотком проделывается специальное углубление в которое утрамбовываются все ненужные провода;
• Через кабели подсоединяется панель для вызовов и устанавливается плотно на стену.

2 шаг. После можно подключать видеодомофон к вызывной панели:

• Все кабели вставляются в подрозетник. Концы не должны выпирать более чем на 10 см, чтобы все поместилось в ямку;
• Видеодомофон в комнате получает питание в автоматическом режиме, затем проводится загрузка данных аппарата, тестирование панели на все функции корректной работы;
• Вместе с домофоном в комплекте может находится карта памяти для хранения видеозаписей и фотографий. Она помещается в разъем, расположенный сбоку, после чего может использоваться.

После того как было выполнено подключение, домофон необходимо протестировать по всем функциональной работоспособностью.

Панель для вызова отображается у входа в подъезд и перед квартирой пользователя. В главном меню можно изменить музыку звонка, цветовую гамму панели, яркость, контрастность. Тут же отдельно можно просмотреть все снятые ранее видеоматериалы и фотографии.

Подключение отличается от варианта установленного видеодомофона: может быть координатным и цифровым.

В случае цифрового типа, он является более дорогим, при этом имеет большое количество имеющихся возможностей и способов применения, но и настроить его сложнее.

Как раз на практике чаще используется координатный домофон. Использует двухканальную связь с возможностью присоединения двух панелей вызова.

Установка электрозамка

Установка электрозамка своими руками производится различными способами в зависимости от вида устройства и места его расположения.

Если запирающий механизм необходимо установить на двери, то преимущественно используются врезные замки.

Запирающий механизм, устанавливаемый внутрь двери

Если запорное устройство требуется для фиксации калитки, то применяются накладные замки.

Запорный механизм, устанавливаемый на поверхность двери

Монтаж электрозамка на входную дверь

Как поставить электрозамок на входную дверь? Для этого потребуются:

• дрель с различными насадками для сверления отверстий под крепления элементов замка и дополнительного оборудования;
• шуруповерт для надежной фиксации соединительных элементов;
• стамеска, молоток. Необходимы для обустройства внутренней ниши в деревянных конструкциях;
• короба или иные приспособления для защиты электрических проводов от механических повреждений и попадания влаги, а также для придания помещению эстетичного вида.

Врезать электрозамок своими руками можно по следующей схеме:

1. на дверном полотне разметить область для установки замка и отметить места крепления устройства;

Корректная разметка – залог правильной установки и бесперебойной работы замка.

1. вынуть часть дверного полотна и просверлить отверстия для соединительных болтов;
2. установить замок в нишу и надежно зафиксировать устройство;
3. на дверном косяке отметить область под ответную планку;
4. аналогичным способом вынуть часть косяка;
5. установить и закрепить ответную планку;
6. установить дополнительное оборудование;

Блок питания располагается вблизи источника тока. Контроллер целесообразнее установить на стене рядом с дверью, чтобы оборудование не мешало проходу и открыванию двери.

1. протянуть и убрать в короба все соединительные провода;
2. подключить все механизмы. Схема подключения электрозамка находится в комплекте;
3. подключить цепь к источнику питания;
4. проверить работоспособность.

В случае обнаружения ошибок или недочетов их следует устранить и/или исправить, так как работа замка будет некорректной.

Процесс установки врезного замка подробно рассмотрен на видео.

Монтаж электрозамка на калитку

Чтобы установить электрозамок на калитку, дополнительно к вышеперечисленному оборудованию потребуется:

• болгарка;
• сварочный аппарат.

Это оборудование необходимо для монтажа профильных труб, на которых замок будет крепиться.

Пример изготовления каркаса из труб

Произвести установку замка можно, руководствуясь следующей инструкцией:

1. при необходимости в области установки замка смонтировать каркас из профильных труб. Как это сделать правильно поможет разобраться схема электрозамка, приложенная к комплекту оборудования, на которой размечены все габариты устройства;
2. произвести разметку под дальнейшую установку. Необходимо отметить места креплений и сквозных отверстий, требующихся для монтажа элементов системы;
3. установить и закрепить замок;

Подключение питания

1. аналогичным способом смонтировать ответную планку и предусмотренное конструкцией дополнительное оборудование;
2. произвести подключение электрозамка согласно приложенной схемы;
3. установить над замком защитный кожух;
4. проверить корректность работы устройства. При необходимости исправить недочеты.

Установка электрозамков производится по приложенным к устройству схемам

Чтобы механизм правильно работал и использовался длительный период времени, требуется весь процесс монтажа проводить с предельной четкостью и повышенным вниманием

Основные нюансы установки и подключения

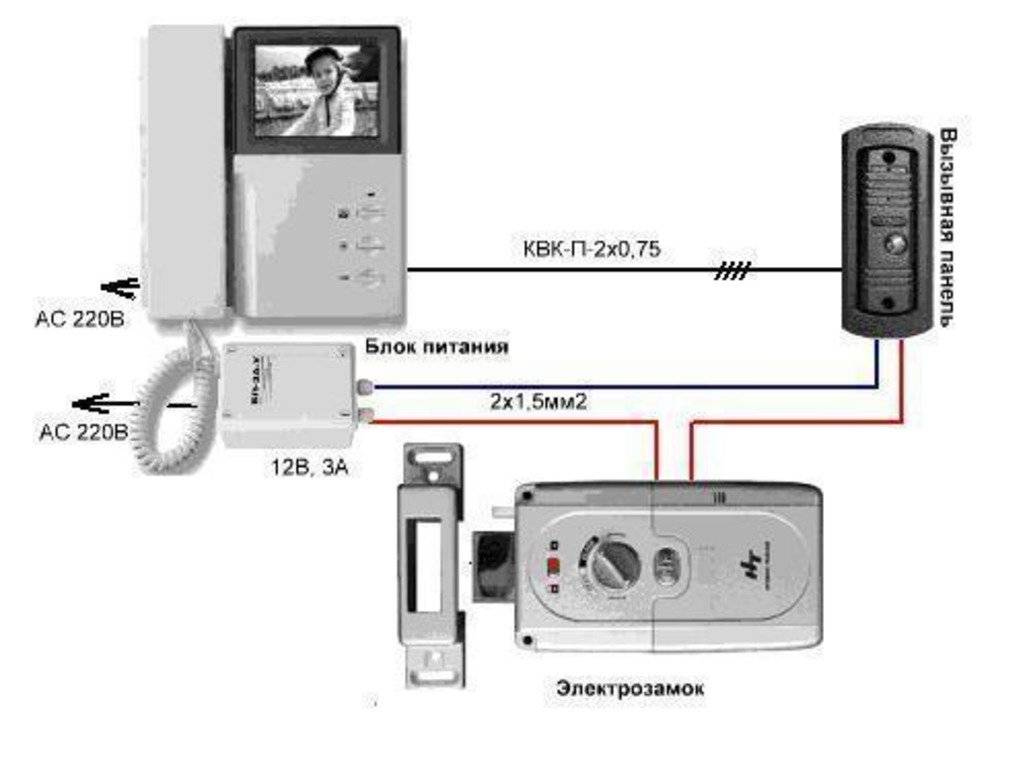

Схема подключения электромагнитного механизма для запирания калитки

Рекомендуется, чтобы все работы с монтажом производили специализированные мастера, особенно, если замок будет управляться с домофона или открываться пультом. Однако, электрозамки на калитку могут устанавливаться и своими руками. При этом необходимо учитывать массу калитки, габариты и направление движения.

Своими руками можно без проблем установить наиболее простые модели, монтировать врезной замок гораздо сложнее.

Существует определенная схема выполнения работ:

1. Запирающее устройство прикладывается к дверце. Лучше всего, когда оно будет расположено посередине. Таким образом, злоумышленники не смогут пробраться внутрь, если отогнут полотно калитки сверху или снизу. Необходимо следить за достаточностью длины засова для надежного закрытия.
2. В местах, где потребуется сделать отверстия, делаются отметки.
3. Далее высверливаются все необходимые отверстия, включая замочную скважину.
4. Не затягивая до упора крепежи, устанавливается корпус без крышки.
5. Проверяется возможность открытия и закрытия обычным ключом.
6. Затем, необходимо просверлить с внешней стороны калитки отверстия, через которые будет закреплена панель вызова со встроенным считывателем данных.
7. Изучив схемы и инструкции, нужно своими руками при помощи проводов соединить вызывную панель с замком.
8. Далее вытягиваются провода к домофону, а также к блоку питания.
9. В сети подключается блок, а также трубка.

По окончании этих действий нужно включить систему и оценить степень ее работоспособности. Если все устраивает, то устанавливается крышка. Также рекомендуется соорудить небольшой козырек, который защитит устройство от влаги.

Если же вы все-таки решились установить систему своими руками, то, кроме желания и терпения, понадобится еще и набор инструментов. В него должны входить:

• дрель по металлу и сверла к ней;
• так называемая болгарка;
• напильники;
• рулетки, линейки и другие приборы для измерения;
• карандаши, ручки, маркеры;
• кусачки и плоскогубцы;
• набор отверток и другие.

Таким образом, процесс установки системы закрывания калитки своими руками состоит из нескольких этапов. В качестве подготовительного этапа выступает изучение места, где планируется установка, и возможные трудности при выполнении работ.

Далее, должен происходить процесс поиска и выбора всей системы с учетом полученной информации. Потом следует подбор инструмента и внедрение замочной конструкции. И в заключение происходит монтаж всех электронных коммуникаций.

Выполнив все описанные в статье работы и получив готовый результат, вы можете быть уверены в том, что дом теперь находится под надежной защитой, а непрошеные гости так и не перешагнут через его порог.

Схема для ввода в эксплуатацию электромагнитного замка с контроллером

Это устройство чаще всего используют в подъездах многоэтажных домов, офисах, на промышленных объектах и в крупных магазинах. Хотя некоторые хозяева загородных домов, тоже применяют электромагнитный замок.

Принцип действия устройства таков: ток подается на электромагнитную катушку, в процессе чего образуется магнитное поле. Пластина, закрепленная на двери, притягивается и удерживается силой магнита. Отключение и подача тока на катушку, обеспечивается контроллером. Открыть дверь можно при помощи специальной карточки и кодового ключа.

Подключить такое устройство не сложно. Замок устанавливается на двери, а недалеко от него в специальной коробке помещают контроллер. Схема подключения изображена на фото.

Схема подключения электромагнитного замка с контроллером

Основной контакт вызывной панели подсоединяется к кнопке «выход». При функционировании устройства, контроллер определяет срабатывание реле, после чего он подает сигнал на разрыв электромагнитной цепи, и двери открываются.

Классификация дверных замков

По степени защиты и по механизму открытия, замки можно разбить на такие группы:

• запоры – крючок, задвижка и т.д.;
• замки – механический, электромеханический, электромагнитный.

Простой вариант по способу отпирания – запоры. Они не содержат секретный замковый механизм и для отпирания не используются никакие ключи.

Из замков, имеющих механизм, простой вариант — механические устройства. Чтобы их открыть или закрыть, нужен ключ, который вставляют в скважину и в зависимости от конструкции либо поворачивают, либо перемещают вперед и назад. В результате, замок срабатывает и дверь открывается.

Для управления электромеханическими и электромагнитными устройствами используют электрический сигнал. Они допускают использования пульта для дистанционного открытия системы. Возможно использование считывания отпечатков пальцев или ладони, голосовое управление и т.д.

По варианту крепления замки бывают:

• накладные,
• врезные/встроенные,
• навесные.

Накладные менее практичные, поэтому их использование постепенно сходит на нет. Замок состоит из двух важных элементов: с одной стороны располагается секретный механизм и защелка, с другой стороны – ответная планка.

Дверные устройства врезного типа более практичны и популярны. Основная часть при креплении располагается в теле двери. Снаружи видно только замочную скважину, декоративная панель и ручка, для открывания двери. Ответная часть располагается аналогичным образом в дверной короб.

Замок встроенного типа более практичный. Он также располагается внутри дверного полотна, но с той лишь разницей, что он не врезается в него, а устанавливается в процессе изготовления двери. Отличительной чертой таких устройств считают наличие ригелей, которые могут располагаться не только в области замка, но и по всему периметру двери.

Навесной замок используется только для запирания хозяйственных построек. Потому что его использование на входных или межкомнатных дверях нецелесообразно.

Практически любой замок содержит одинаковый комплект элементов:

• личинки замка;
• выдвижных ригелей;
• ручки;
• фалевого язычка;
• накладной панели.

Отличительной чертой замков для межкомнатных дверей является отсутствие секретного механизма, в то время как дверные устройства на входные блоки без них не обходятся. Чем больше комбинаций секретки, тем надежнее запорное устройство.

По типу запирающего механизма дверные устройства делятся на сувальдные и цилиндровые.

Помимо этого, замки разделяются по области применения, в связи с чем они бывают:

• для входных дверей;
• для межкомнатных дверей.

Их устройство примерно одинаково, но отличия все же имеются, что позволяет разграничить устройства по назначению.

Обзор производителей

Сегодня электронные замки изготавливает множество производителей. Среди этого большого количества можно выделить несколько проверенных заводов-изготовителей, которые отличаются высоким качеством своей продукции.

Самым популярным изготовителем различных конструкций замков для калитки с электроприводом считается компания CISA. Запорные устройства этой фирмы не нуждаются в постоянном электропитании. Им требуется лишь импульс, чтобы открыть или закрыть калитку.

Вариант для калитки на даче

Комплектация для любой модели стандартная. Электрическую систему необходимо покупать отдельно. Электрозамок CISA можно приобрести на сайте «Авито».

Выбор изделий довольно большой, причем стоят устройства не очень дорого (к примеру, накладная модель 1A731.00.0 стоит от 7200 руб.). Особенностью является то, что во время отсутствия электроэнергии все устройства можно открыть механическим способом.

Mingyang

Завод-производитель сделал упор на повышенную работоспособность и комфорт во время эксплуатации своей продукции. Чаще всего изделия представлены электрозамками с пультами д/у, а также стационарными домофонами.

Falcon Eye

Любой вид электрозамков этого производителя совместим с разными домофонными системами, видеокамерами и сигнализациями. Сила на прочность: от 500 кг. Температурный режим: от −40 до +50 градусов.

Niedzwiedz lock

Блокиратор JoyLock используется для автомобилей с электронной коробкой передач. Он представляет собой электрозамок с джойстиком. Сделан замок из стали толщиной 4 мм.

Уникальность состоит в том, что не требуется профессиональный монтаж. Всю конструкцию замка можно устанавливать своими руками.

Защелка на калитке

«Шериф»

Эти замки используются в качестве безопасности в сейфах и терминалах самообслуживания. Очень надежные, имеют самую совершенную систему от взлома.

Блок памяти работает от пульта дистанционного управления. Если отсутствует электроэнергия, устройство работает от аккумуляторной батареи. Сила удержания – более 300 кг.

На фото ниже изображен электронный замок.

Электромагнитный вид запорного устройства

Комплектация

Домофон состоит из нескольких элементов:

• монитор приема звонка;
• прибор-контроллер;
• вызывная панель;
• устройство для считывания кодов ключей;
• кабель, через который будет осуществляться подключение к видеодомофону;
• дверной замок (электромеханический либо электромагнитный);
• блок питания системы.

Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.

• Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
• Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.

Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.

Модели, пользующиеся популярностью

Для эксплуатации на улице лучше покупать замки, которые обеспечены антивандальной защитой. Так, например, устройство AccordTek ML-194 чудесным образом подходит для этого. Он хорошо работает при диапазоне температур -30…+50 °C и может использоваться в любых уголках нашей страны.

Запорное устройство довольно много весит – 5,6 кг и обладает удерживающим усилием, равным 500 кг. Эти характеристики позволяют устанавливать его на громоздкую металлическую калитку.

Помимо отдельных замков на ворота, на рынке можно приобрести и комплекты. Они включают следующее:

• запорный механизм;
• контроллер;
• считыватель;
• блок бесперебойной подачи электричества;
• кнопку для выхода.

Один из них собран на основе изделия марки ML-295K. Управлять замком можно с любого домофона, когда в параллели с кнопкой открытия калитки подсоединить контакты панели вызова. Наличие бесперебойника обеспечивает время работы без электричества до шести часов, не допуская открытие двери.

Популярностью также пользуется замок на калитку Securitron M62. Эта модель от американского поставщика, которая характеризуется высокой степенью удержания – 540 килограмма и диапазоном эксплуатационных температур за окном -40…+ 60 °C.

Подключаем и настраиваем электромагнитный замок своими руками

Обладателю электромагнитного замка, решившему производить установку и подключение самостоятельно, необходимо начинать работу с внимательного изучения инструкции и электрической схемы подключения. Если основной механизм уже смонтирован, нужно установить вспомогательные устройства: считыватель кодов и кнопку выхода. Для работы понадобятся:

• электродрель;
• саморезы для дерева или металла;
• карандаш;
• отвертка.

Считывающее устройство желательно разместить как можно ближе к замку, а кнопку выхода – на дверной коробке.

Провода считывателя должны быть надежно спрятаны! Для этого высверливается сквозное отверстие в двери, через которое провода будут выведены вовнутрь. Сам канал будет закрыт корпусом считывающего устройства.

Для дальнейшей работы понадобится двужильный кабель сечением 0,5 мм. Желательно использовать именно кабель, а не провод, дополнительное защитное покрытие предохранит от внешних повреждений. Порядок действий должен быть таким:

1. Изучение схемы подключения замка к контроллеру. Провода имеют разный цвет, что существенно облегчает работу.

Схема подключения контроллера электромагнитного замка

1. Прокладка кабеля от замка к контроллеру. Кабель необходимо разместить так, чтобы его можно было спрятать под наличниками дверной коробки. Для укладки на дверное полотно используется гофрированная труба или специальные кабельные короба, которые крепятся на дверь.

Так выглядит кабель, проложенный по дверному полотну

1. Монтаж всех компонентов схемы подключения замка. Контакты питания нужно присоединять в последнюю очередь, чтобы не допустить короткого замыкания.

Для удобства выполнить присоединение проводов необходимо до установки контроллера на штатное место.

1. Подключить замок к электропитанию и проверить его работу. Если все выполнено правильно, при включении контроллера в сеть прозвучит зуммер.
2. Отключить замок от питания, установить контроллер на штатное место рядом с источником напряжения, например, розеткой 220 В и снова подключить.
3. Теперь можно приступать к настройке электромагнитного замка:
   • если замок управляется картой с шифр-кодом, необходимо нажать кнопку «Регистрация» и поочередно поднести каждую карту к считывающему устройству, затем повторно нажать кнопку «Регистрация». Замок запрограммирован;
4. кодовый замок настраивается похожим образом: после нажатия кнопки «Регистрация» вводится желаемый код, который фиксируется повторным нажатием кнопки.
5. невидимые замки с пультом дистанционного управления в продажу поступают уже настроенными.

1. Проверить работу настроенного запирающего устройства.

Установленный карточный электромагнитный замок

Подключение электромагнитного замка завершено.
