Видеодомофоны в частный дом с электромеханическим замком

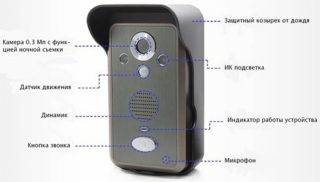

Панель вызова


Внешний блок, устанавливаемый на входе в дом, имеет видеокамеру с инфракрасной подсветкой и кнопку вызова. Здесь же имеется переговорное устройство, позволяющее при необходимости ответить хозяину, если тому недостаточно визуальной информации. Видеокамеры могут быть установлены монохромные или цветные.

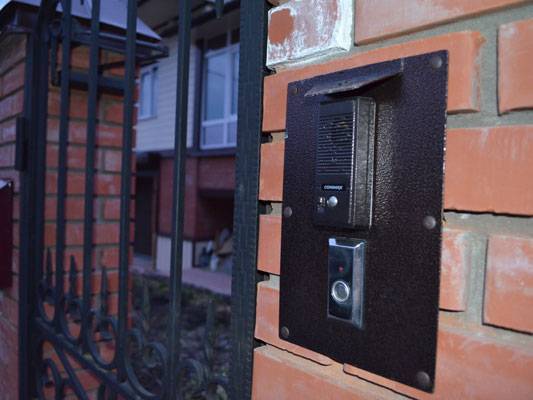

По способу установки панели вызова различаются на врезные и накладные. Врезные более дорогие, поскольку более долговечны, благодаря защите от взлома и неблагоприятных погодных условий. Накладные в пластмассовом корпусе более подвержены и износу и повреждению, но нужно знать, что для таких моделей, в основном импортных и наиболее популярных, наша промышленность выпускает специальные антивандальные накладки, которые позволяют защитить панель от беспричинного взлома.

Видеодомофоны для квартиры

Определяясь, какой видеодомофон лучше выбрать для квартиры, стоит внимательно изучить наш рейтинг: мы собрали только лучшие варианты. Чем они отличаются от домовых устройств? Видеодомофоны для квартир часто оснащаются функцией интерфона, чтобы жильцы могли связаться с соседями или консьержем. Вызывная панель, если она есть в комплекте, более компактная, а камера зачастую более незаметная.

Среди дополнительных опций — возможность управлять девайсом через пульт дистанционного управления и встроенный датчик движения

Часто отсутствуете дома? Обратите внимание на последнюю опцию, чтобы всегда знать, кто проходил мимо Вашей входной двери

5Commax CDV-70H2

Стоимость
8
Функционал
6
Качество
9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

7.7Оценка

Плюсы

  • Сенсорное управление
  • Наличие интерфона

Минусы

Скромный функционал

Модель южно-корейского производства обладает всеми необходимыми опциями для надежной защиты дома или квартиры. Дисплей на TFT матрице имеет диагональ 7 дюймов и стандартное разрешение 800х480 пикселей. Управление полностью сенсорное, правда, набор функций скромен: только возможность громкой связи и интерфон.

В отличии от остальных моделей в этом рейтинге, девайс представлен не только в стандартном белом цвете, но и в стильном синем оттенке — видеодомофон станет украшением любого дома.

4FALCON EYE FE-70I

Стоимость
7
Функционал
8
Качество
9

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.0Оценка

Плюсы

  • Сенсорное управление
  • Возможность подключения флешки
  • Поддержка нескольких камер

Минусы

Нет вызывной панели в комплекте

Набор состоит из дисплея диагональю 7 дюймов, к которому можно подключить любую подходящую вызывную панель. Монитор полностью сенсорный: интерфейс выполнен в стиле Apple, а значит управление будет понятно любому пользователю.

Девайс может принимать сигнал одновременно от двух вызывных панелей и четырех камер. Чтобы не запутаться в большом количестве информации, можно вручную настроить количество отображаемых экранов, включить «картинку в картинке» или просто записать данные на флешку, чтобы просмотреть позже.

3Tantos NEO Slim

Стоимость
8
Функционал
9
Качество
8

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

8.3Оценка

Плюсы

  • Большой экран
  • Возможность устанавливать разные мелодии

Минусы

Камеру нужно купить отдельно

Монитор Tantos NEO Slim — один из лучших видеодомофонов IP для частного дома, для квартиры и для многоквартирных домов. Устройство может принимать сигнал от нескольких камер и вызывных панелей. Для удобства в настройках пользователь имеет возможность установить понравившуюся мелодию (или несколько разных).

Размеры дисплея оптимальны: на экране 7 дюймов будет видна каждая деталь. Все управление осуществляется с помощью сенсорной панели. Там и громкую связь можно настроить, и «картинку в картинке» включить, и перенести записи на карту памяти.

2Falcon Eye FE-74R

Стоимость
9
Функционал
9
Качество
10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

  • Есть пульт управления
  • 8-дюймовый цветной дисплей

Минусы

Малый объем встроенной памяти, придется докупать microSD

Система безопасности Falcon Eye FE-74R проста и надежна в управлении. Монитор имеет диагональ 8 дюймов: достаточно, чтобы детально рассмотреть входную зону. Девайс оснащен тремя кнопками, с помощью которых можно ответить на звонок, открыть дверь или просто подключиться к камере. Предусмотрен пульт для дистанционного управления.

Модель радует широкими возможностями: можно вручную отрегулировать параметры изображения или разговора, подключить карту памяти. В отличие от многих более бюджетных гаджетов, видеодомофон от Falcon Eye оснащен датчиком движения.

1Tantos Selina M

Стоимость
8
Функционал
10
Качество
10

Общая оценка, рассчитывается как среднее значение от суммы основных параметров.

9.3Оценка

Плюсы

  • Можно подключить дополнительные камеры, мониторы и панели
  • Сенсорное управление

Минусы

Все аксессуары покупаются отдельно

Девайс по праву занял первое место в рейтинге видеодомофонов для частного дома и квартиры. Он может быть использован просто как устройство для защиты квартиры от непрошенных гостей, так и для связи с соседями: для этого в Tantos Selina M имеется интерфон (максимум 4 монитора).

Впрочем, со своей основной задачей устройство справляется прекрасно. Можно подключить до двух камер, до двух вызывных панелей. Вся информация, которая поступает с камер, не просто отображается на экране, но и записывается на флеш-карту. Видеодомофон поддерживает стандарт microSDHC и объем 32 Гб.

Дополнительные критерии выбора видеодомофона

Все остальные критерия выбора, хоть и не считаются основными, тем не менее, тоже должны быть учтены. Например, существенную роль играет не только тип замка, но и сам корпус внешней панели. Кроме того, прибор может комплектоваться трубкой, а может быть и без нее.

Чрезвычайно важно, чтобы все части домофона, которые расположены с наружной стороны дома, обладали достаточной устойчивостью к воздействию внешних факторов, поскольку им придется сталкиваться не только с дождями, но и с сильными морозами. Если же говорить о комплектации внутренней части прибора, то наличие трубки позволит поговорить с посетителем так, чтобы не оповестить о предмете разговора весь дом

Хотя многие все же отдают предпочтение кнопочному или сенсорному управлению, поскольку, таким образом, для связи с гостем требуется приложить меньше усилий

Если же говорить о комплектации внутренней части прибора, то наличие трубки позволит поговорить с посетителем так, чтобы не оповестить о предмете разговора весь дом. Хотя многие все же отдают предпочтение кнопочному или сенсорному управлению, поскольку, таким образом, для связи с гостем требуется приложить меньше усилий.

Наружный блок видеодомофона должен быть достаточно устойчив к воздействию внешних факторов

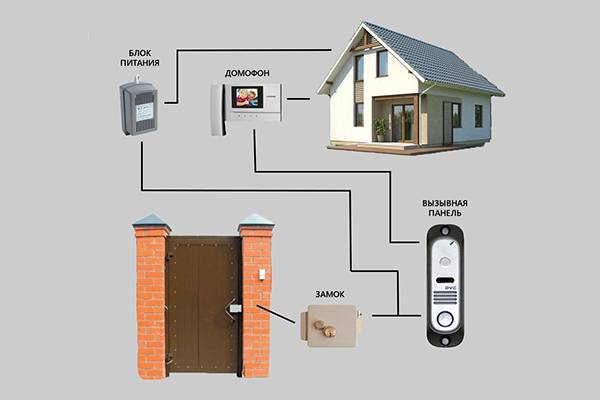

Схема подключения видеодомофона с электромагнитным замком

Схема подключения вызывной панели видеодомофона обычно прилагается производителем в комплекте к устройству, так что лучше всего использовать в качестве ориентира именно ее. Если же в комплекте не предусмотрены соединительные кабеля, и приобретать их придется самостоятельно, то лучше всего использовать такие, у которых жилы в разноцветной изоляции. Это существенно упростит задачу.

Если видеосвязь не предусмотрена, то можно использовать четырехжильный провод, в котором будет следующее распределение:

  • жила общего назначения;
  • жила питания для электронной части устройства;
  • жила, выполняющая функцию сигнального провода;
  • жила, обеспечивающая питание самого замка.

Вариант подключения видеодомофона с электромагнитным замком

Если необходимо подключить еще и видеосвязь, то для этого потребуется еще одна жила. Прокладка кабеля может производиться под землей или на специальных опорах. В первом случае в качестве защиты нужно использовать специальную трубу или гофру, а во втором кабель подвязывают стальной проволоке или тросу, который и натягивают между опорами. Делать это нужно обязательно, так как сам по себе кабель довольно хрупкий и легко поддается повреждениям.

Чрезвычайно важно обратить внимание и на качество самого блока сопряжения для видеодомофона, который будет использован. Поскольку любые неисправности в его работе приведут к тому, что вся система не будет функционировать должным образом

Как подключить домофон: основные примеры схем

Схемы подключения, которые можно осуществить своими руками, подразделяются на три категории:

Очень сложные схемы обычно используются в домах с множеством квартир.

Более упрощённый вариант подразумевает соединение в одну цепь домофона и замка.

Так называемая, третья разновидность схем предельно проста, разобраться с ней сможет человек даже с начальными навыками в электрике.

Подключение домофона в многоэтажном доме – это сложная схема, о которой тоже следует упомянуть, как о примере соединения большого количества устройств в одну сеть. Такие глобальные системы имеют высокую стоимость, именно поэтому устанавливаются путём общих денежных вложений всех жильцов дома.

Схема подключения домофона для многоквартирного дома

Представленная ниже схема подключения домофона с электрозамком считается стандартной для оборудования систем сообщения в частных домах.

Стандартная схема для домофона с электроуправляемым замком

Посредством данной схемы чаще всего производится соединение домофона и дверного (воротного) электрозамка в общую цепь.

Знания базовых основ в электрике вполне достаточно для осуществления самостоятельного подключения домофона.

Таким образом, сам приёмник располагается в помещении, от него прокладывается пара кабелей – трёхжильный и четырёхжильный. Трёхжильный провод необходим тогда, когда подразумевается дополнительная установка камеры видеонаблюдения. Также альтернативой может послужить единый многожильный кабель, в этом случае придётся согласовывать подключение видеодомофона по цвету жил. Жилы подключаются поочерёдно, согласно схеме. Дополнительно через понижающий блок питания следует произвести подвод электроэнергии к датчику изображения и вызывной панели домофона.

Пример следующей схемы довольно прост. Замок здесь не предусмотрен, подключение домофона своими руками обеспечивается при помощи четырёх проводов.

Таким образом, производится согласование между наружным блоком вызова и внутренним ответным блоком. Два кабеля отвечают за подачу питания, остальные два отвечают за аудио- и видеосигнал. Контакты внутреннего и наружного блока соединяются между собой отдельным проводом, что даёт возможность видеть, слышать то, что происходит за воротами.

Принцип работы и устройство видеодомофонов для квартиры

Вызывная панель

Все домофоны делятся на однопользовательские и многопользовательские устройства. Принцип действия основан на вызове нужного абонента с вызывной панели или автоматической идентификации вызывающего, распознавании посетителя, разблокировке электромагнитного замка или электрозащелки.

Вызывная панель

Панель идентифицирует посетителя несколькими способами:

  • видеокамерой с инфракрасной подсветкой или без нее;
  • микрофоном;
  • динамиком;
  • кнопкой набора абонента или цифровой панелью для многоабонентских моделей;
  • считывателем электронного ключа или метки.

Индивидуальный код ключа зашит в памяти контроллера. При передаче со считывателя микроконтроллер сравнивает брелок с записанным. При положительном решении контроллер выдает сигнал на открытие замка двери.

Вызывная панель изготавливается в антивандальном исполнении — из толстого металла с защитой диафрагмы видеокамеры триплексом или ее углублении в корпус. Некоторые вызывные панели имеют порты для подключения дополнительных видеокамер.

При наличии дисплея будет отображаться последовательность набора цифр.

Внутренняя панель

Это устройство без антивандального корпуса внутри квартиры или дома с кнопками управления. Может иметь трубку или быть без нее, работать как голосовой интерком. Чаще люди предпочитают классический вид устройства с экраном и подключенной трубкой. Такое устройство позволяет общаться с посетителем без повышения голоса.

Внутренний блок состоит из средства передачи аудио и видеосигналов, кнопки разблокировки замков, набора кнопок управления панелью, динамика, микрофона.

Замки

Есть магнитные и электромеханические защелки. Открываются с вызывной панели ключом, меткой, изнутри квартиры — нажатием кнопки разблокировки, кнопкой с обратной стороны входной двери или калитки. При выборе домофона нужно выяснить, с какими замками он работает.

Электромеханическая защелка при отключении питания чаще всего остается закрытой. Если злоумышленник перережет провод питания, все равно не сможет проникнуть внутрь. Открыть ее можно как снаружи — ключом, так и изнутри — нажатием клавиши разблокировки. У внешнего замка есть слабости — обмерзание замочной скважины и примерзание запора защелки.

Электромагнитный замок открывается только с помощью команд исполнительных устройств. При исчезновении питания автоматически разблокируется. Поэтому используется в многоквартирных домах, чтобы при ЧО жильцы свободно вышли наружу. Это делает их уязвимыми, но таково требование пожарной безопасности для многоквартирных домов. В относительно теплом помещении не подвержен обмерзанию. При монтаже мощный электромагнит устанавливается на дверную раму, а пластина магнитопривода — на двери. Под действием электрического тока катушка электромагнита возбуждается и металлическая пластина притягивается. В обиходе используются электромагниты с усилием 150 — 400 кг. На входные двери устанавливаются модели 300 — 400 кг.

Блок сопряжения

Почти всегда идет отдельно. Необходим для подключения к системе контроля доступа подъезда. От типа СКУД меняется принцип работы блока.

Аналоговая координатно-матричная система адресации использует многожильный кабель. Разные группы отвечают за передачу единиц, десятков номера абонента. Блок сопряжения имеет гальваническую развязку. Для номера квартиры выбираются всего 2 провода, соединяющие абонентский прибор с вызывающим. При координатно-матричной системе для соединения 99 абонентов требуется не так много проводов — всего 20.

Цифровая система адресации подключается к СКУД подъезда. Для правильной работы выставляется перемычками номер квартиры.

Блок питания

От него запитываются домофонные системы. Жестких требований не выдвигается, кроме расположенных на открытом воздухе – их степень защиты IP67 или IP68. Вместо блоков питания для увеличения надежности работы объекты оборудуются источниками бесперебойного питания с аккумулятором. При кратковременном отключении электроэнергии СКУД переключится на питание от аккумулятора, что позволит успешно функционировать от десятков минут до нескольких часов — зависит от емкости аккумулятора.

Переговорное устройство

Переговорное устройство

Изготовленное в виде трубки ничем не отличается от стандартного телефонного аппарата. Его используют для связи абонента с посетителем. Так поддерживается визуальный и звуковой контакт.

Трубка состоит из микрофона с транзисторным усилителем, динамиком. Последний может исполнять роль зуммера. При нажатии кнопки разблокировки замка изменяется сопротивление телефонной линии. Оно является сигналом для микропроцессора к открытию.

Подключение видеодомофона с электромеханическим замком

Самое простое в этой системе – подключение к видеомонитору вызывной панели. Какие-либо дополнительные элементы, кроме соединительных проводов, здесь не потребуются. Вызывную панель устанавливают обычно на высоте около 1,5 м. А видеомонитор подключают на той высоте, которая наиболее удобна для пользования.

При соединении данных элементов системы можно использовать витую пару. При расстоянии же между ними свыше 50 м больше подойдет коаксиальный кабель. Работы следует производить согласно схеме подключения. Соединительные провода при прокладке кабельной трассы могут быть скрыты, что надежно защищает их от случайного или намеренного повреждения. Но чаще используют открытый способ, который является более простым. И желательно для надежности работы всей системы, чтобы провод был целым на все протяжении трассы, а не состоял из нескольких соединенных между собой частей.

Подключение видеодомофона с электромеханическим замком

При подключении видеодомофона необходимо подумать о замке, с которым он будет находиться в тесном взаимодействии. Система с электромеханическим замком позволяет открывать двери дистанционно. Для него нужен отдельный блок питания. Налаживать питание для замка от видеодомофона будет не совсем верным. Ведь это часто приводит к возникновению различных неисправностей в работе системы. Требования же к блоку питания могут быть разными, что зависит от характеристик самого замка.

Совет. В условиях загородного проживания иногда бывают отключения электричества. Поэтому наиболее предпочтительным является электромеханический тип замка, а не электромагнитный. Ведь в такой непредвиденной ситуации дверь, оборудованная электромеханическим замком, останется закрытой, а значит – доступ в помещение будет в безопасности. Но дверью все равно можно пользоваться с помощью ключа.

В многоквартирном доме вызывная панель видеодомофона может быть установлена на общем входе или на лестничной площадке. При наличии в доме коллективного домофона свою индивидуальную охранную систему можно подключить к нему, протянув провода через вертикальную шахту подъезда. Это достаточно выгодно, так как позволяет сэкономить на большей части комплектующих, приобретение которых в этом случае просто не потребуется.

Схема подключения видеодомофона

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы – это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники – cable.ru, Кабель.РФ

Пошаговая инструкция

  • Определяемся с выбором комплекта домофона. Это, может быть трубка, посредством какой можно будет общаться на расстоянии. В комплекте также есть наличие кнопки, которая выполняет функцию открывания дверей. Также можно приобрести видеодомофон. Здесь вы не только можете переговариваться, но и видеть человека, стоящего перед дверью.
  • Далее, выбираем место крепления устройства. Расстояние от низа поверхности 150 см. Следует выбрать месторасположение так, чтобы была возможность услышать вызывной сигнал со всех уголков квартиры или дома.
  • Теперь переходим к прокладке провода. В качестве материала используем витую пару с экраном. Не стоит забывать, что возможная длина кабеля 40 метров. Укладку провода нельзя делать около силовых кабелей, чтобы не было наводки и, что ещё хуже, может привести к повреждению домофона. Проводим дополнительное питание (220 В) к тому месту, где будет установлен модуль домофона (подъезд или ворота дома).
  • В квартиру сверлится отверстие, куда заводится кабель. Устройство закрепляем саморезами и подключаем питание.

Схема подключения вызывной панели

Возвращаемся на улицу к вызывной панели. Монтируете на колонне в месте выхода кабеля крепежный кронштейн и переходите к подключению проводов.

Часто в комплекте с кронштейном идет специальный уголок. Он позволяет панельке встать под углом в 30 градусов, дабы видеоглазок смотрел на входящего посетителя, а не на пустую дорогу или в небо.

Схема подключения проводов вызывной панели указана на корпусе с обратной стороны. Оттуда же выходят жилы кабеля определенной расцветки.

Четыре из них отвечают за связь с домофоном, а два управляют замком. Все жилы трех кабелей (выходящего из панели, проложенного от домофона в доме на улицу, отдельно идущего на замок ворот) через опрессовку с последующей изоляцией термотрубками подключаете между собой согласно расцветки и схеме указанной на обратной стороне панели:

Все жилы “GND” соединяете между собой, а две жилы питания “B+” с проводом +12V.

Провода, подписанные как “замок”, подключаете в любой последовательности.

Если вы используете кабель КВК или другой видеокабель, то вот назначение его 4-х жил:

Ошибка №5Старайтесь здесь избегать скруток, с последующим применением изоленты.

Это ухудшает сигнал, а через год-два приводит к неработоспособности всей системы. Если вы все-таки скручиваете жилы, то обязательно пропаивайте их и защищайте термоусадкой.

Монтаж кабеля для видеодомофона

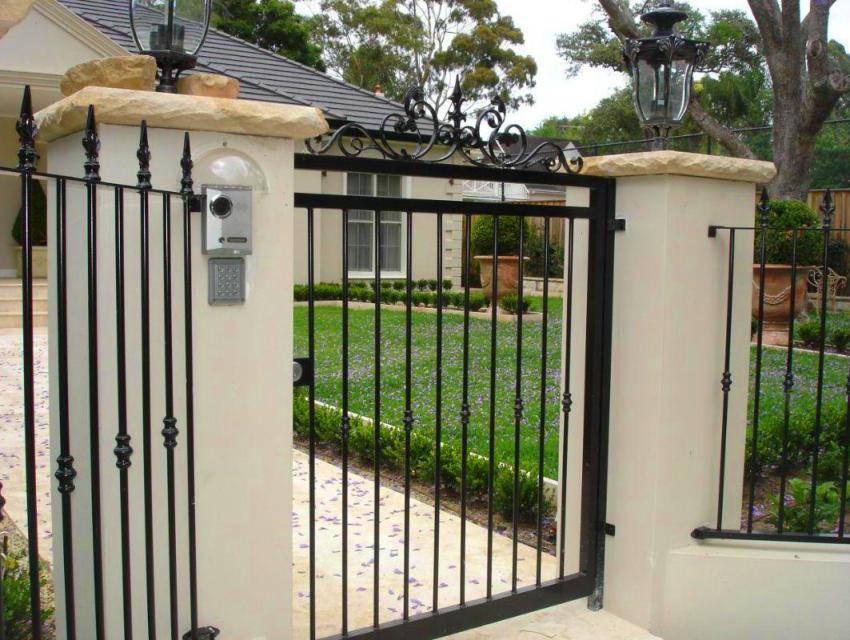

Порядок работ здесь следующий. Определите у себя на заборе место установки вызывной панели.

Как правило, она ставится со стороны замка, а не со стороны петель калитки.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку. Выходное напряжение и мощность блока питания должны соответствовать параметрам замка

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка. Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком

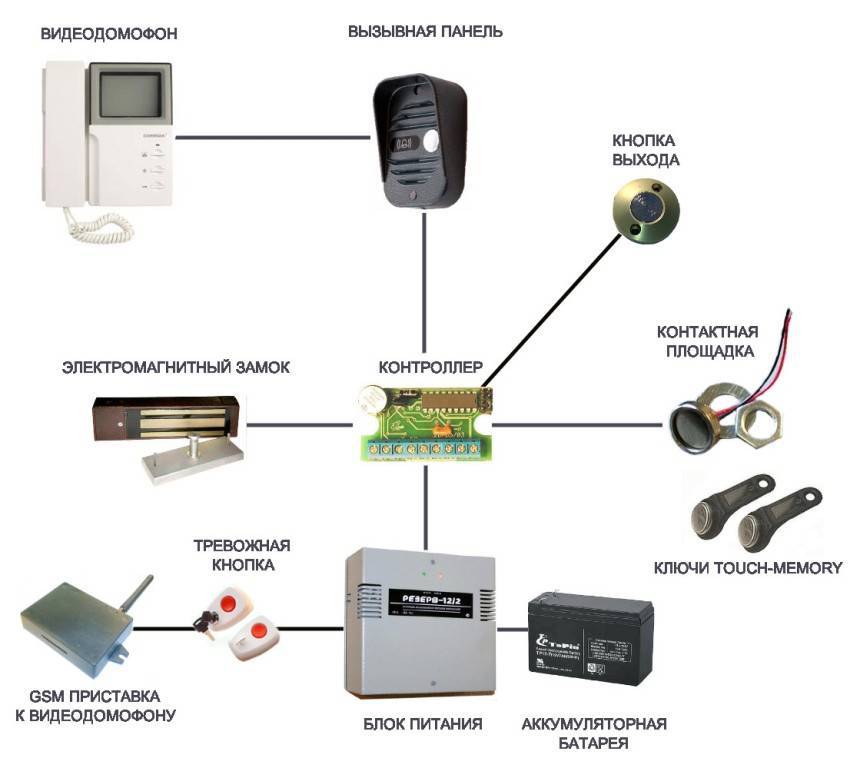

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Буз для электромеханического замка своими руками

Панель вызывная запитывается от домофона, который в свою очередь подключается в обычную сетевую розетку. Для удаленного открытия по проводу электромеханического замка, необходимо подать на него импульс напряжения в 12 В. Некоторые модели домофонов не способны сформировать напряжение необходимое для открытия замка (как например ST- but2), в данной ситуации нужно установить отдельный блок питания на 12V для открытия электромеханического замка.

При этом к замку нужно провести медный силовой кабель с сечением не менее чем 1,5х2 мм, и установить блок питанияс силой тока около 2 А.

В качестве неплохой альтернативы данныйблокпитания можно заменить на устройство – БУЗ.

Блок управления замком, или сокращенно БУЗ — малогабаритное устройство, которое накапливает напряжение величиной 12V на контактах «домофон-вызывная панель» и посылает короткий импульс (до 3А), достаточный для открытия замка, без использования дополнительного блока питания.

Он представляет собой конденсатор со специальным контроллером и тремя выводами.

Как работает БУЗ.

При нажатии кнопки вызова на вызывной панели БУЗ накапливает напряжение, поступающее от домофона, а после команды на открывание замка на домофоне, выдает короткий импульс тока на электромеханический замокипроисходит открывание.

В чем преимущества БУЗа ?

Кроме того, что он служит импульсным источником управления для дистанционного открытия электромеханического замка, блок управления замком ограничивает время непрерывной подачи напряжения на электромеханический замок. Тем самым, защищает электрические компоненты замка от перенапряженияи скорого выхода из строя, и как следствие:

перегрев катушки из-за длительного нажатия кнопки открытия на домофоне,пригорание контактов из-за частого нажатия на кнопку при неправильной установке двери (неплотное прилегание к дверной коробке или перекос),обратная полярность подключения

БУЗ имеет небольшой размери поэтому может быть помещен в корпус вызывной панели или замка, что защищает его от любых погодных условий.

— минус БУЗа — к минусу вызывной панели и к одному из контактов реле вызывной панели,

— плюс БУЗа подсоединяется к плюсу вызывной панели,

— один провод замка подключается к управляющему контакту БУЗа и ко второму контакту реле вызывной панели.

— второй провод замка – ко второму (свободному) контакту реле вызывной панели.

ПРЕИМУЩЕСТВА БУЗа:

> не нужен мощный сетевой блок питания электрозамка и прокладка силового кабеля при инсталляциидомофона,

> защищает обмотки электромагнита замка от перегрева при залипании или случайном

длительном нажатиина кнопки управления,

> предотвращает пригорание контактов кнопки управления (реле),

> малые габаритыдля удобного размещенияв корпус электрозамка,

> значительно ослабляет конечную намагниченность в результате малой длительности импульса управления,

> защищает от неверной полярности подключения,

> предупреждает короткоезамыкание на выходе,

> при использовании домофона используется кабель 4х0,22 вместо стандартного 4х0,22+2х0,5,

> герметичен и вибровынослив.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон напряжения на входе (Uвх): 9-15V

Диапазон напряжения на выходе (Uвых): (2Uвх)-1V
