Сделать теплый пол своими руками: пошаговая инструкция, как сделать теплый пол дома

Пленочный теплый пол

Наиболее распространенным типом электрического теплого пола является пленочный теплый пол. Это обусловлено легкостью в его укладке.

Как сделать пленочный теплый пол своими руками с нуля:

Уложить теплоотражающий материал. При обустройстве пленочного пола рекомендуется под него укладывать теплоотражающий материал из фольги. Он не даст теплу уходить под пол.

Раскроить пленку. Ее следует нарезать максимально мелко, чтобы свести к минимуму используемые провода. Нарезать пленку следует только по нарисованным по ней линиям, иначе можно повредить внутренние элементы материала.

Нагревательные элементы необходимо выложить на основание и выравнять.

На тех участках пленки, где находится дорожка, проводящая ток, следует раскрыть пленку и закрепить к ней зажим.

Произвести изоляцию контактов. Бутиловые пластины являются достойным вариантом для изоляции. Обычно они идут в комплекте с элементами теплого пола. При помощи этих пластин необходимо обжать контакты.

Если все элементы исправно работают, значит их можно накрыть напольным покрытием.

Выбираем подходящую систему

Вопрос, какой теплый пол лучше на лоджии или на балконе, далеко не праздный. Вообще сейчас распространены 3 основных системы подобного отопления:

1. Первая и самая заманчивая с точки зрения финансовых затрат на эксплуатацию это водяная система. В этом варианте в стяжку закладываются трубы, по которым циркулирует вода из центральной системы отопления;
2. Не менее популярным является электрический пол, где в качестве основного теплоносителя используется нагревающий кабель, он греется за счет своего же внутреннего сопротивления;
3. И наконец, самая новая система из всех ныне существующих это так называемый пленочный инфракрасный пол. Такой теплый пол на балконе хотя и питается от электросети, но принцип работы у него иной. Карбоновая паста, запаянная в полиэстеровую пленку, испускает ультрафиолетовые лучи в длинноволновом диапазоне. Это те же солнечные лучи, они греют не воздух, как обычный радиатор, а все предметы, встречающиеся на их пути.

Инфракрасная система обогрева лоджии.

Каждая из этих систем по-своему хороша. Здесь нужно учитывать конкретные условия именно в вашей квартире. Начнем с того, что мало кто из обывателей отличает лоджию от балкона, а различие есть и оно довольно серьезное:

• Балкон это небольшая железобетонная плита, выдвинутая за пределы фасада здания. Она держится только за счет своей физической прочности, а прочность эта, естественно не безразмерная. По нормам ГОСТ, несущая способность балкона составляет порядка 200 кг/м²;
• Типовой балкон в тех же хрущевках имеет ориентировочную площадь около 3м². Нетрудно сосчитать, что максимум, который можно грузить на такую конструкцию составляет 600 кг. И это мы еще не учитывали естественный износ плиты, а этим домам уже более полувека;
• Дальше анализируем. Водяной теплый пол нам уже не подходит, так как там только одна бетонная стяжка толщиной порядка 50 мм будет весить больше 300 кг. Если к этому добавить вес ограждения, утепления и оконного блока, то я бы на такой балкон выйти уже побоялся. Следовательно, в хрущевках и брежневках мы можем выбирать только между кабельным и инфракрасным вариантами;
• С лоджиями дело обстоит намного лучше. Несущая плита здесь имеет две основательные подпорки с обеих сторон. Такая, казалось бы, мелочь увеличивает ее несущую способность как минимум втрое. С таким колоссальным запасом прочности теплый пол на лоджии можно устанавливать любой, главное чтобы вам нравилось, и ЖЭК не нервничал.

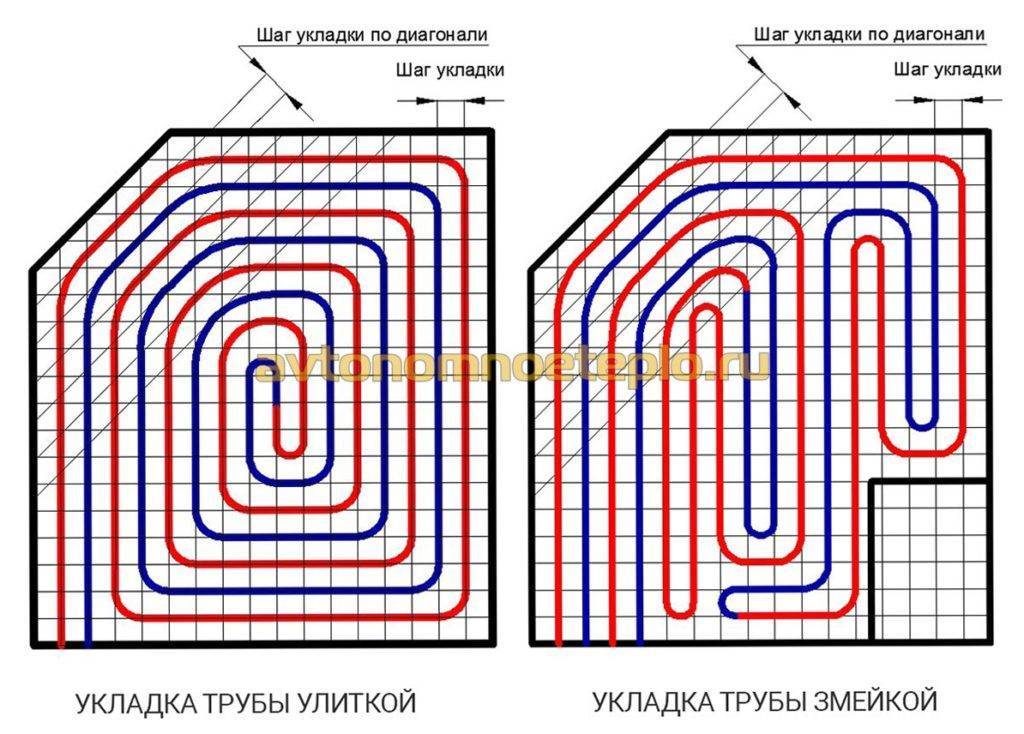

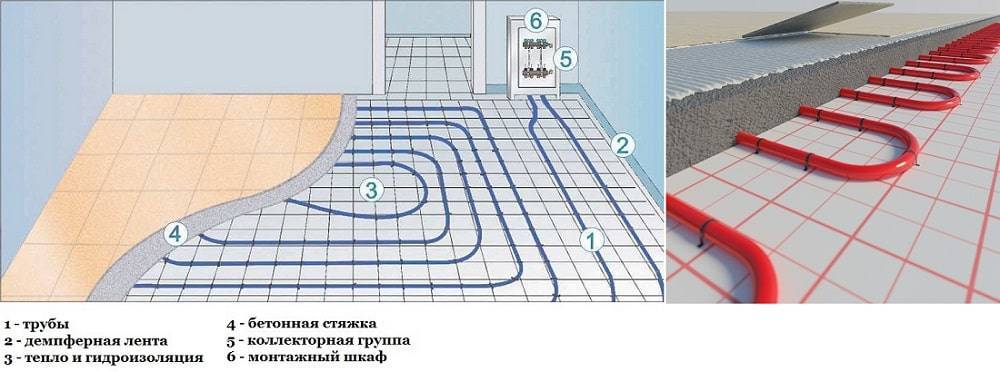

Варианты укладки теплопроводных элементов.

Как я уже упоминал, водяной теплый пол, запитанный от центрального отопления, на первый взгляд многим кажется самым лучшим вариантом. Еще бы, смонтировал, подключил и платишь как за обычную батарею. Но не все так «нарядно» как кажется:

• Начнем с того, что система не автономна. То есть пока не наступит отопительный сезон, на балконе будет прохладно;
• По правилам температура теплоносителя в трубах водяного пола не должна превышать 40ºС, если она будет больше, вам самим будет не комфортно. Согласно тех же нормативов, температура подачи теплоносителя в радиаторы высотных домов должна быть не менее 70ºС и во многих регионах, где чиновники едят свой хлеб не зря, это правило соблюдается. Соответственно, если мы врежемся в общую систему, полы на лоджии будут, во-первых, нерегулируемыми, а во-вторых, горячими, что согласитесь то же плохо;
• Но все что я рассказывал до этого момента, были цветочки. Есть закон, запрещающий самовольно подключать систему «Теплый пол» к центральному отоплению. У наших чиновников, конечно, есть лазейки, но сами понимаете, в какую сумму это разрешение обойдется. Если вы готовы «сражаться», то можете попробовать. Хотя сколько я сталкивался, добивались такого разрешения единицы, остальные ставили электрические нагреватели, монтаж которых не требует никаких разрешений;

Сухой способ укладки труб на специальную утепленную основу.

• Что же касается электрических полов, здесь тоже есть свои нюансы. Для тех хозяев, которые планируют делать стяжку или укладывать напольную кафельную плитку, больше подходит нагревающий электрический кабель;
• В случае же когда нужно сделать теплый пол своими руками на балконе быстро и чисто, то есть без разного рода заливок и стяжек, лучше всего подходит ультрафиолетовый пленочный вариант. Плюс ко всему, этот вариант еще и самый легкий с точки зрения веса конструкции.

Заводской набор для электрического теплого пола.

Как правильно рассчитать материал для электрического тёплого пола

Для того, чтобы корректно рассчитать материал для электрического тёплого пола, необходимо воспользоваться простым алгоритмом:

• Первоначально, рассчитываются теплопотери пола, которые зависят от типа покрытия, толщины стяжки и других параметров.
• Как правило, поставщики располагают специальными таблицами зависимости типа чистового напольного покрытия от протяжённости греющего элемента.
• Определяется площадь помещения, в котором устраивается тёплый пол.
• Длина провода, который прокладывается в полу, рассчитывается с помощью следующей линейной зависимости:

h = S x 100/L, где

S – площадь помещения.

L – Общая протяжённость провода, с учётом присоединения его к терморегулятору и распаечной коробке.

h – искомая величина – потребность в кабеле, который нужно устроить в полу.

Помимо кабеля, владельцу объекта также потребуются такие материалы, как автомат УЗО, рассчитанный на определённую силу тока, а также терморегулятор, распаечная коробка, заземляющая жила, предотвращающая поражение электрическим током, крепёжные элементы для фиксации кабеля в заданном положении.

На официальных сайтах многих крупных поставщиков можно также найти интерактивные калькуляторы, которые рассчитывают количество материалов, а также потребляемую мощность в автоматическом режиме.

Для того, чтобы определить потребность в кабеле, его сечение и длину, достаточно ввести несколько граничных условий в соответствующие графы формы, и система сама рассчитает нужное количество кабеля, а также предложит оптимальную модификацию оборудования из каталога поставщика.

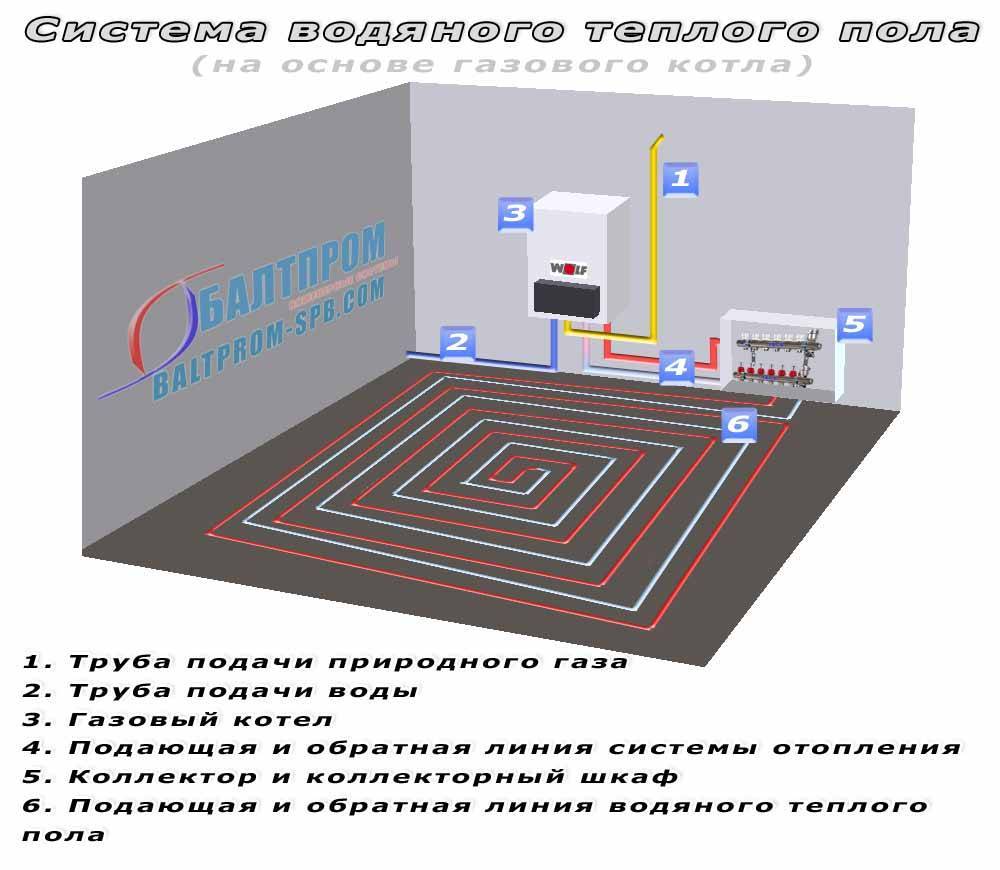

Расчет теплого водяного пола

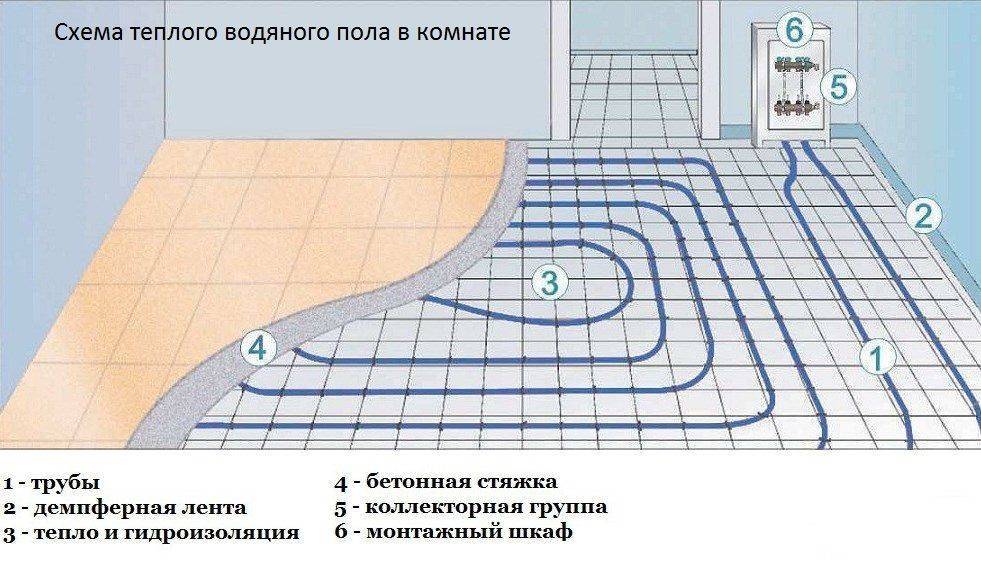

До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.

Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.
Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.

Вообще вопрос, как рассчитать теплый водяной пол, требует отдельного рассмотрения, т. к. при проектировании учитывают множество нюансов: теплопотери, мощность и т. д.

На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.

Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.

Чтобы рассчитать длину контура, активную площадь обогрева в квадратных метрах делят на шаг укладки в метрах. К этому значению прибавляют размер загибов и расстояние до коллектора.

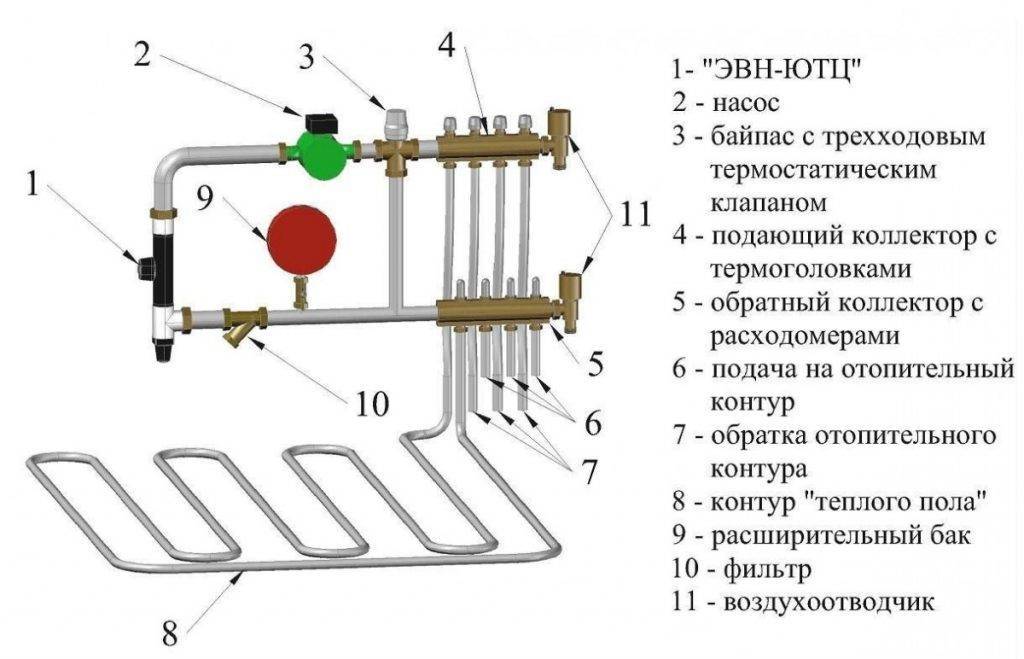

По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.

Какие теплые полы бывают

Чтобы сделать теплый пол своими руками, нужно сначала знать, какие бывают теплые полы, выбрать подходящий, составить список того, что нужно и учесть все детали помещения и особенности теплого пола.

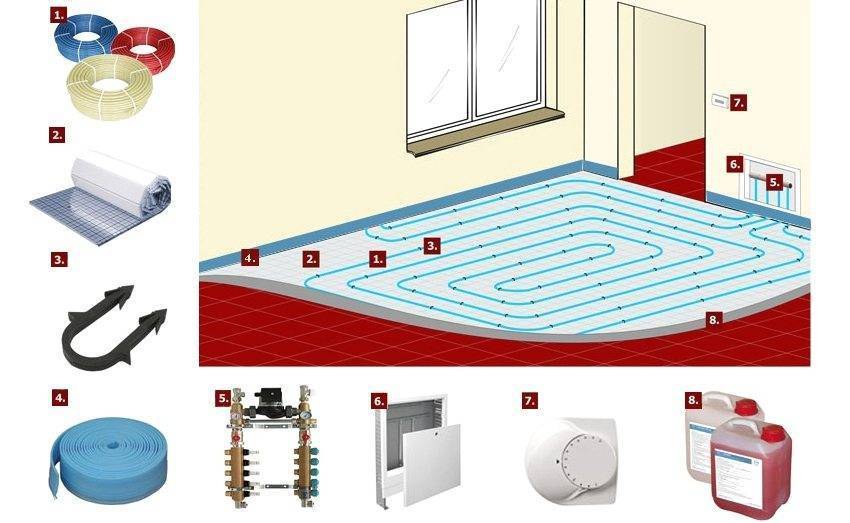

Материалы для теплого пола зависят от особенностей ваших желаний по установке, но можно выделить такие основные группы:

• Теплоизоляция зависит от характеристики места, теплопотерь. Например, на балконах, нижних этажах и т. д. нужно использовать больший слой.
• Нагревательный элемент. Это, зависимо от разновидности пола, трубы, электрический кабель, инфракрасная термопленка.
• Защитное покрытие. Например, стяжка, деревянные рейки, полиэтиленовая пленка, фанера.
• Верхнее покрытие. Это может быть все, чего вам пожелается — плитка, линолеум, ковролин, ламинат, кафель и др.

Чтобы знать, какие теплые полы бывают, надо запомнить их основные разновидности: водяные, электрические (сюда входят инфракрасные) и смешанные капиллярные. Верхнее покрытие может комбинироваться с разными видами.

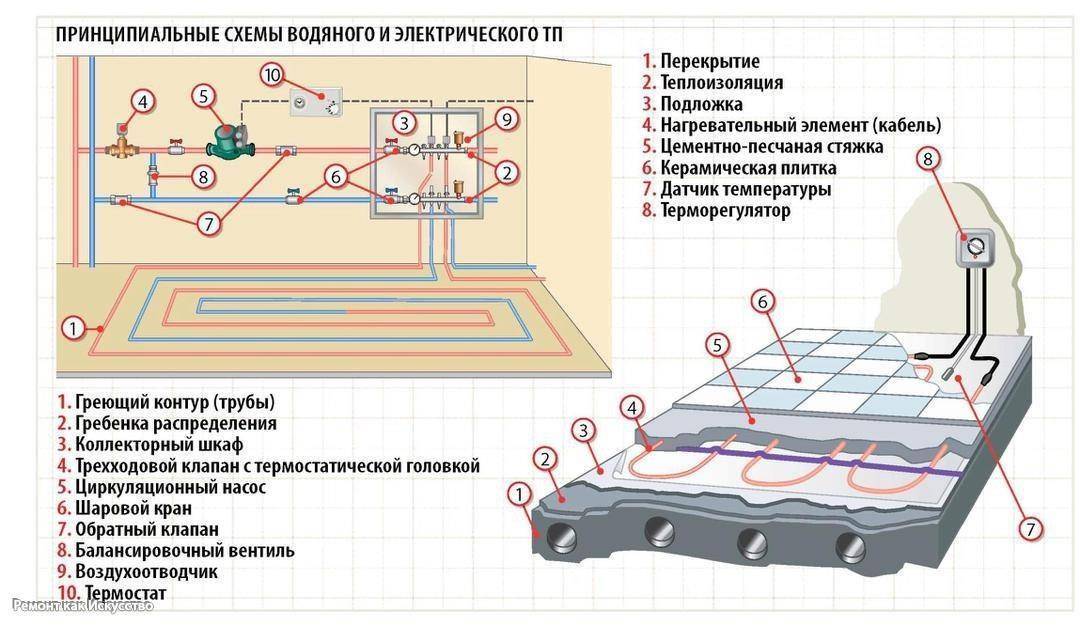

Разновидности систем обогрева пола

Существуют две основные разновидности ТП:

• Электрический. Из названия ясно, что функционирует такой комплекс обогрева за счет электроэнергии.
• Водяной, в котором в качестве источника тепла выступает циркулирующая по трубам жидкость.

Принцип их работы почти идентичен: под напольным покрытием или в толще стяжки монтируется тепловой контур, который в процессе работы прогревает вышележащие слои напольного пирога, а также воздушные массы над ним. Разумеется, не все так просто и у каждого вида свои особенности, тонкости монтажа, преимущества и недостатки. Рассмотрим их подробнее ниже.

Монтаж электрического теплого пола – конвекционный и инфракрасный тип

В данном случае заливка раствором не требуется, армирующую сетку применяют только для крепления витков кабелей. Уложить провода можно на деревянное или бетонное покрытие. Витки прокладывают на расстоянии не менее 25 см, рассчитать их нужно таким образом, чтобы на один квадратный метр комнат приходилась мощность не более 100 Вт, санузлов – 140 Вт.

В случае, когда этот типа получения тепла единственный в доме — мощность для жилых помещений допускается в пределах 150 Вт, а ванных – 180 Вт. Толщину бетонной стяжки необходимо сделать достаточной, чтобы разместить на ней тяжелую мебель и не повредить ее весом провода.

Кроме того, термодатчики нужно установить в местах между спиралями или витками, где будет удобно сделать выход наружу, чтобы в случае поломки была возможность быстро заменить датчик.

Такой же принцип при монтаже инфракрасного пола. Рулон разворачивают на предварительно очищенной поверхности и закрепляют липкой лентой. Тут необходима подложка с фольгой, которая обеспечит правильное направление движения подогретого воздуха.

Если придерживаться четко разработанной схемы и пользоваться инструкцией, установить теплый пол самостоятельно станет посильной задачей. Кабели нужно проводить таким образом, чтобы они не пересекались и не перекручивались.

Особо аккуратно нужно осуществлять работы с электрическими матами во избежание их повреждения. Не ходите по ним, пока не будет осуществлена заливка пола.

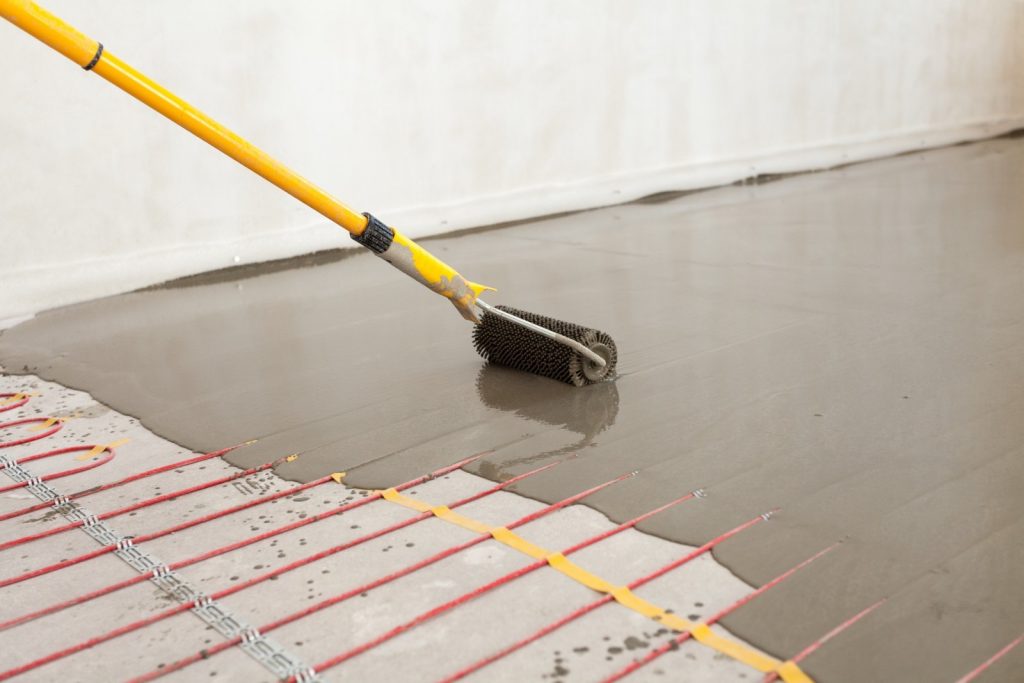

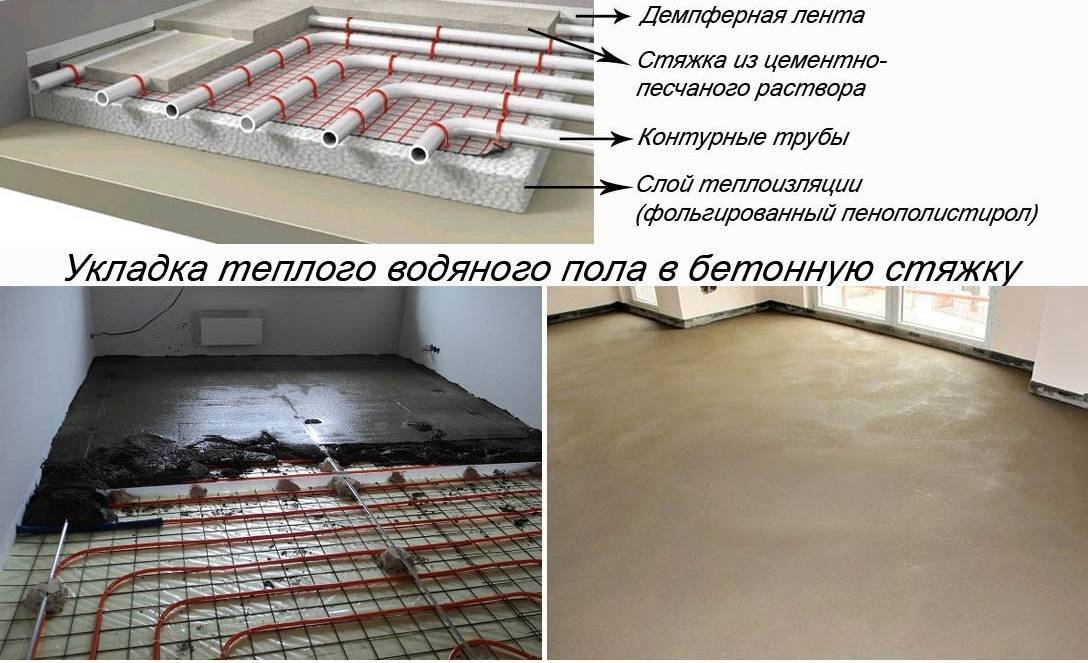

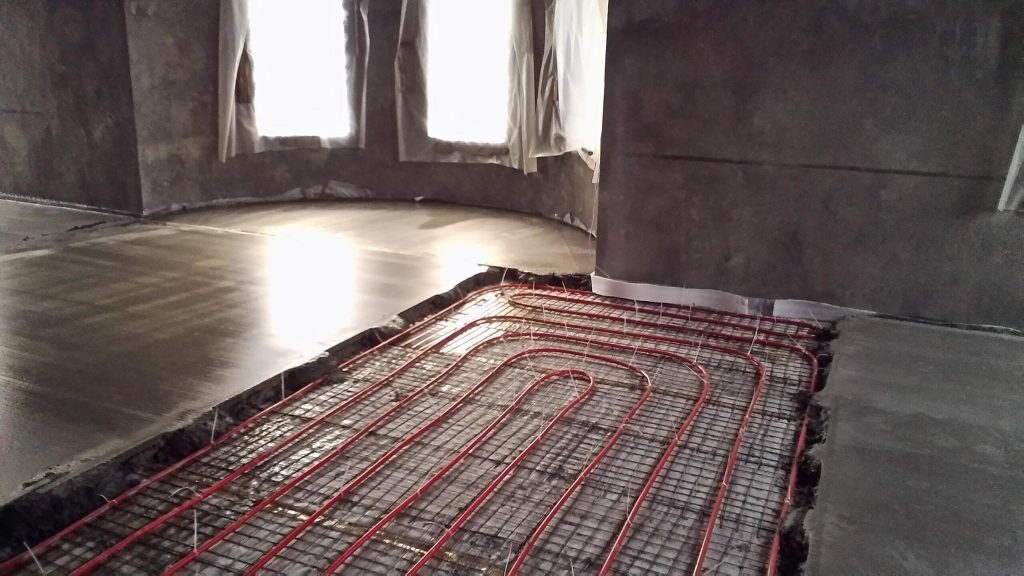

Инструкция по монтажу защитной стяжки

После монтажа, подключения и проверки работоспособности тёплого пола, необходимо устроить защитную стяжку, с учётом следующих нюансов:

Рекомендуется укладывать в стяжку армирующие элементы из стальной или стеклокомпозитной сетки с толщиной прутка 3 – 4 мм и габаритом ячейки от 50 х 50 мм до 100 х 100 мм.

• Мокрая стяжка устраивается в один слой с толщиной от 40 – 50 мм.
• Рекомендуется использовать цемент с маркой не ниже, чем М300.
• Во избежание образования на поверхности трещин, следует добавлять в жидкий раствор пластификатор.
• Нормативный слой твердения цементно-песчаной стяжки составляет не менее 28 суток, но, как правило, вся влага испаряется уже через 2 недели.
• Учитывая, что цементно-песчаная стяжка изготавливается на основе гидравлического вяжущего, для её твердения рекомендуется создать соответствующие условия – температура не менее 25 оС и влажность от 75% и более.
• Стяжка устраивается от дальнего угла комнаты, по направлению к входной двери.

Для контроля высоты стяжки, рекомендуется предварительно установить маяки с расстоянием между соседними рейками от 1000 до 1500 мм

В таком случае, разглаживание можно вести алюминиевым правилом.
При устройстве полусухой стяжки механизированным способом, необходимо добавлять в смесь арамидное фиброволокно, которое обеспечивает структурное армирование конструкции.
При монтаже полусухой стяжки с помощью насоса, необходим соблюдать меры предосторожности – станина подающего устройства не должна пережимать греющий кабель или трубы.

Защитная стяжка должна быть выполнена без нарушения технологий, так как образование трещин может привести к её разрушению уже в первые годы после начала эксплуатации.

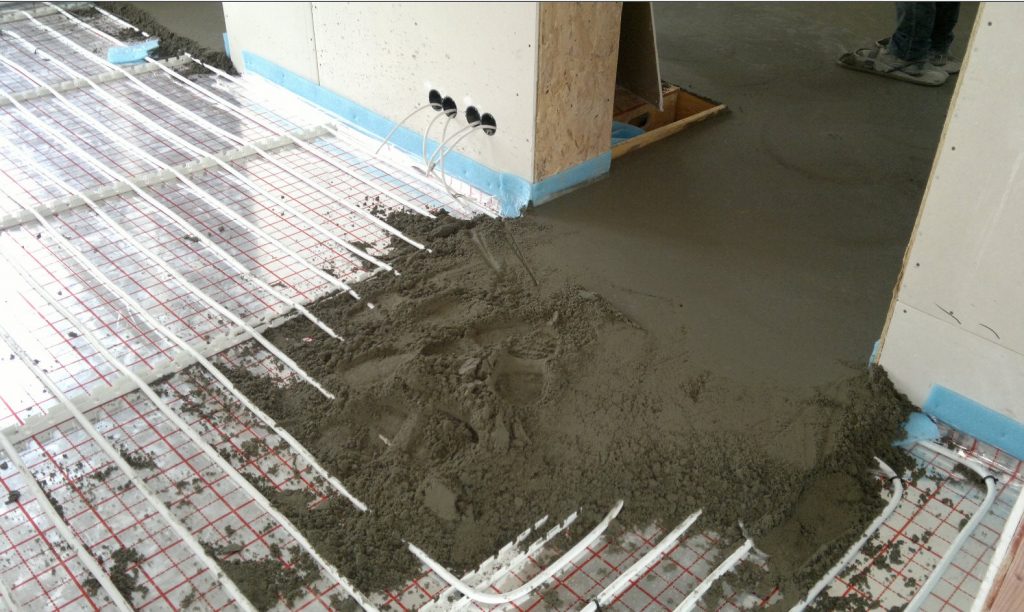

Анализ возможных проблем

Присутствует несколько проблем во время работ с самой стяжкой по контуру водопровода.

Первая проблема – это установка маячков

Современные изделия, или же их еще можно назвать металлической рейкой просто не подходят, поэтому следует применить старую технологию. Маяки делают из смеси, насыпают из них продольные линии на расстоянии, которое должно быть немного меньше, нежели длина гладилки. С помощью уровня следует ловить горизонтальность.

Для ускорения времени схватывания маячков, вы можете пару рас посыпать простым сухим цементом. Если же у вас нет опыта работы с данным правилом, то необходимо положить на маяки деревянные или же металлические планки, обязательно ровные. Такое планки не будут допускать нарушения положения поверхности маяков, даже при очень сильном нажатии на правило.

Вторая проблема – это проблема во время производства работ

Советуем не наступать на места фиксация труб и соединений, со временем они будут расшатываться и могут просто выскользнуть. Также это касается и тех самых случаев, когда трубы фиксируют скобками к самим утеплительным плиткам.

Сухая стяжка обладает сильной прочностью для монтажа абсолютно всех видов завершенных половых покрытий, в том же числе и из тяжелого камня (натурального). Помимо того, данный метод даст возможность довольно сократить расход стройматериалов, а также значительно уменьшить время работы. Приступить к последующим работам с полом вы можете уже после прохождения двенадцати часов. Для мокрого бетона промежуток времени сокращается в два раза и даже больше.

Совет! Датчик температуры необходимо устанавливать в самой середине между витками трубочек. Делается это для того, чтобы можно было заменить, в случае необходимости конечно. Монтируют датчик в гофрированной трубочке. Один конец трубы необходимо заглушить.

На этом завершаются строительные работы, вы можете подключить отопление к системе контроля и регулировки.

Монтаж электрического теплого пола своими руками

Процесс монтажа тёплого электрического пола своими руками или с помощью специалистов, считается более простым по сравнению с водяным, так как не связан с гидравлическими компонентами. Однако и тут есть свои нюансы. Электрический теплый пол не укладывают в места стационарной мебели и бытовой техники. Ставить мебель на нагреваемые поверхности нерационально – как в плане покупки материалов, так и в плане энергопотребления. Но что еще хуже, это может стать причиной перегрева теплого пола и выхода его из строя

Очень важно поэтому тщательно продумать план и нарисовать схему с указанием размеров На ровный чистый пол укладывают теплоизоляционный материал. Это делают не только в частных домах, где тепло уходит через пол в землю

На квартиры это тоже распространяется: теплый пол должен греть ваше жилище, а не потолок соседа снизу. Можно уложить на пол пробковую подложку. Сверху на нее – фольгу для отражения теплового излучения. Процесс монтажа зависит от типа выбранных нагревательных элементов, места размещения и напольного покрытия. Если вы еще не определились, какой вид электрического пола установить, вот вам подсказка:

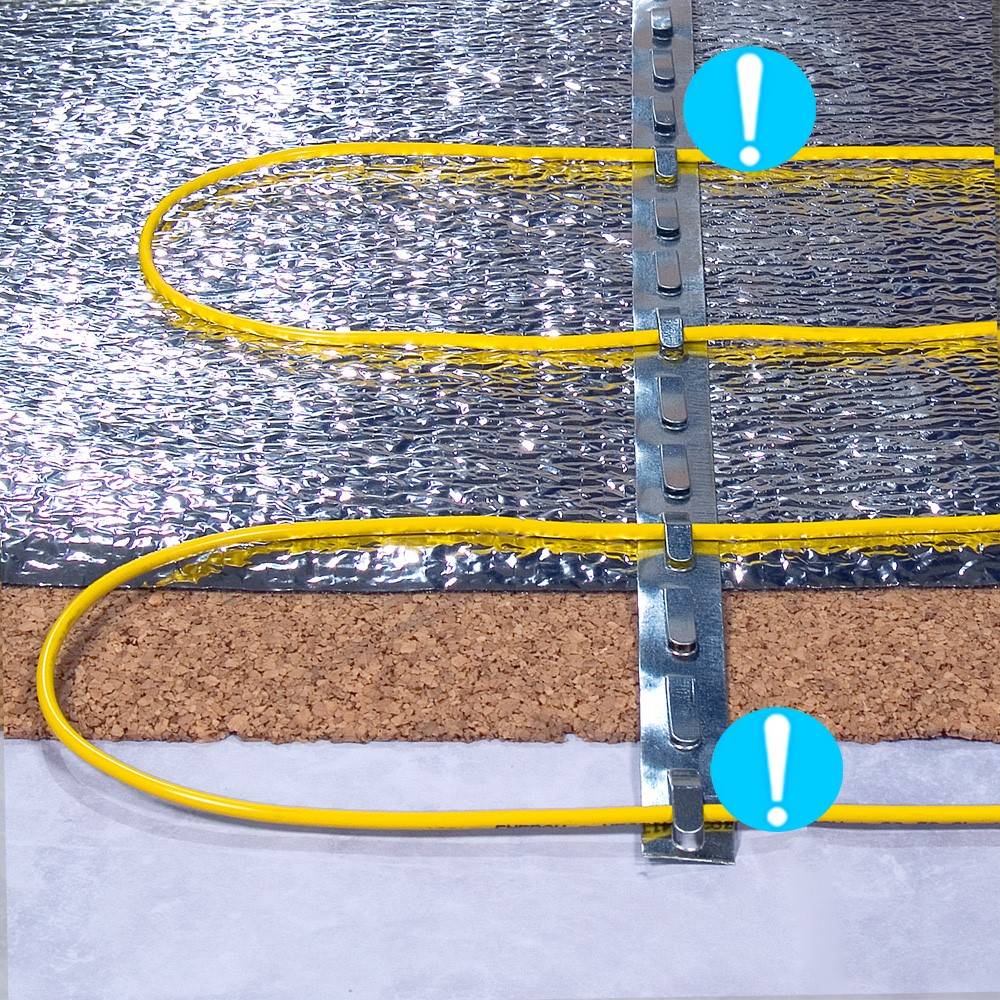

В основе лежит одножильный или двухжильный электрический кабель. Преимуществом является то, что с ним легко маневрировать в узких пространствах и укладывать систему теплого пола, огибая различные препятствия. Кабель укладывают змейкой, фиксируя его на полу с помощью монтажной ленты. Как правило, она входит в комплект поставки, а в инструкции описаны рекомендуемые параметры монтажа. Подходит для укладки под плитку и в стяжку.

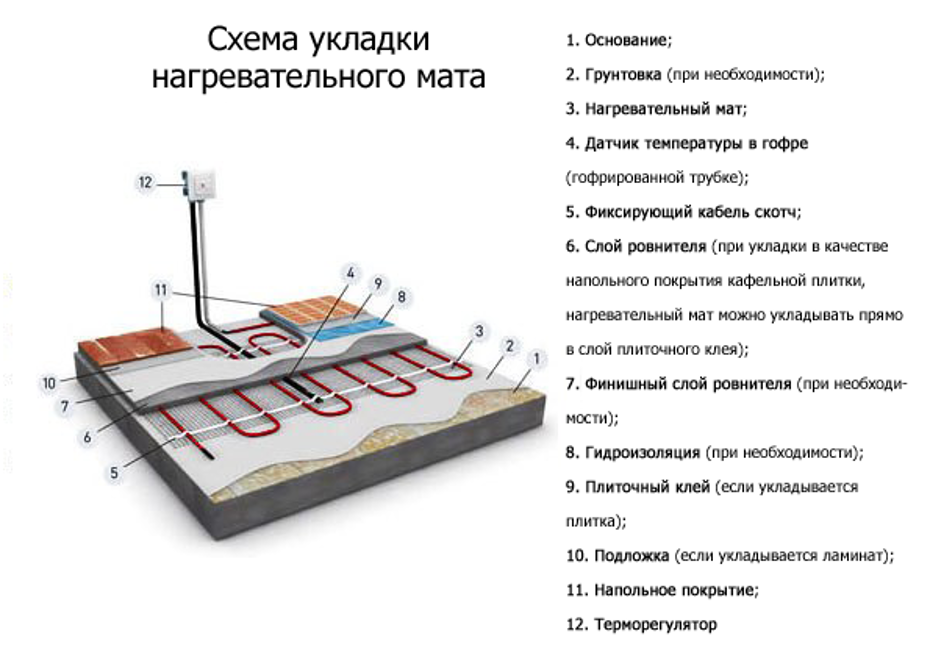

Представляют собой отрезки, в которых кабель, чаще всего двухжильный, закреплен на сетке. Главным преимуществом является легкость и скорость монтажа на больших площадях. Можно застилать помещение квадратами или дорожками. Однако не совсем удобно использование отрезков на участках со множеством препятствий, например, когда нужно огибать сантехнику. Резать кабель нельзя! Необходимо подрезать подложку, адаптируя форму полотна под изгиб. Подходит для укладки под плитку и в стяжку.

В основе лежат черные графитовые полоски, которые, нагреваясь, являются источником инфракрасного излучения. Такой теплый пол еще называют инфракрасным. Слой материала очень тонкий. Укладывается на фольгированный вспененный полиэтилен. Затем накрывается напольным покрытием. Такой способ выбирают, когда нет времени и желания проводить капитальные работы. Подходит для укладки под ламинат, паркет, линолеум, ковролин.

Не укладывается под плитку и в стяжку!

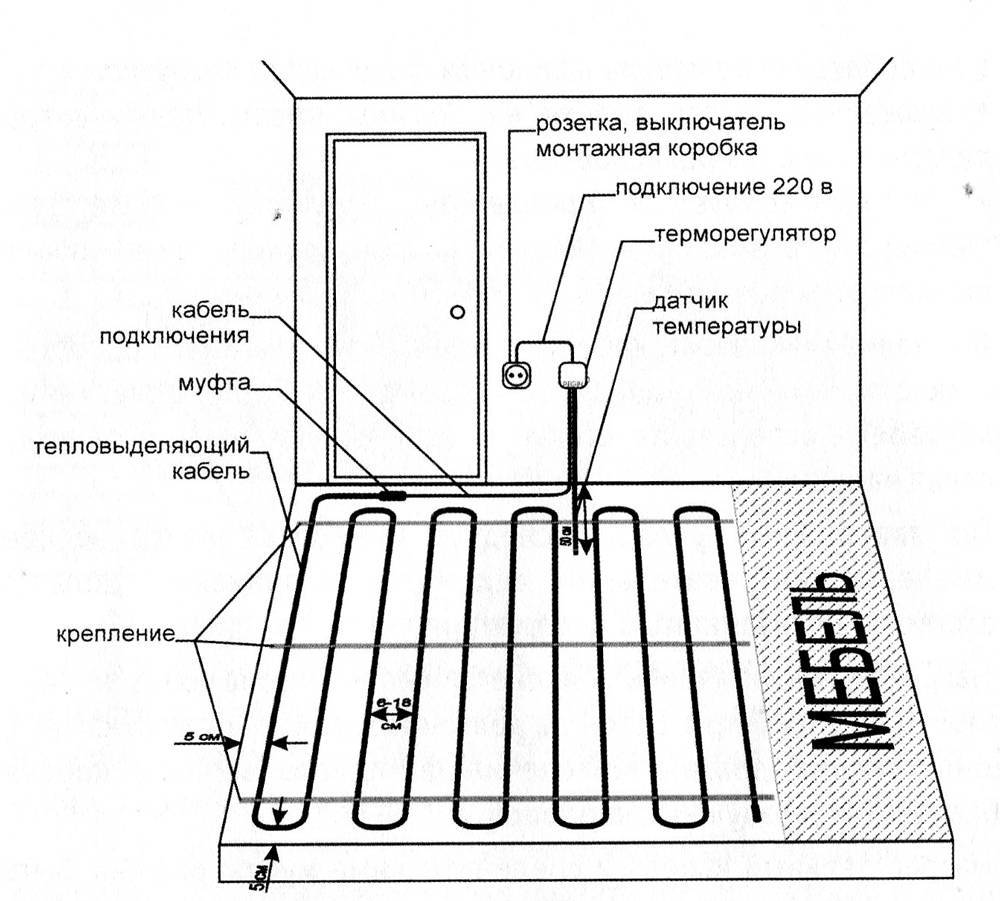

Какой бы вид теплого пола вы ни выбрали, при монтаже обязательно руководствуйтесь инструкцией. Варианты схем укладки теплого пола на основе нагревательного кабеля.

При монтаже элементов теплого пола нельзя наслаивать их друг на друга. Не рекомендуется подрезать кабели, пытаясь избавиться от лишних отрезков. Следует заранее подсчитать необходимое количество по площади помещения. В процессе укладки старайтесь не наступать на кабель

Если этого не избежать, действуйте с особой осторожностью, чтобы не повредить его

Еще до укладки нагревательных элементов надо определиться с местом расположения терморегулятора – туда потребуется вести концы кабеля. Обычно его крепят на стене, высота от пола составляет около 1 м. Посредством электропровода устройство соединяют с нагревательным кабелем. От него же ведут канал в гофротрубе, внутри которой устанавливается датчик температуры, а канал заканчивается в полу. Датчик подключается к электросети. Расстояние от него до терморегулятора составляет 1,5 м. На каждую комнату монтируется один терморегулятор, который будет контролировать и поддерживать температуру в этом помещении, ориентируясь на сигналы датчика. Когда система будет собрана, протестируйте ее работоспособность. Убедитесь, что кабель одинаково хорошо греет все помещение. Только потом можно скрывать его под стяжкой и напольным покрытием. После этого не рекомендуется включать систему до полного схватывания раствора. В зависимости от толщины слоя стяжки может понадобиться от нескольких дней до недели. Не спешите начать эксплуатацию теплого пола, пытаясь с его помощью «высушить» стяжку. Процесс должен завершиться естественным путем.

Мы в нашей статье представили основные рекомендации по монтажу водяных и электрических теплых полов. Конечно, не удастся уместить все нюансы в один материал. Но мы надеемся, что с ознакомительной точки зрения он будет полезен. Более детальные рекомендации вы найдете в инструкции, которую прилагает производитель. Главное – подобрать подходящие изделия.

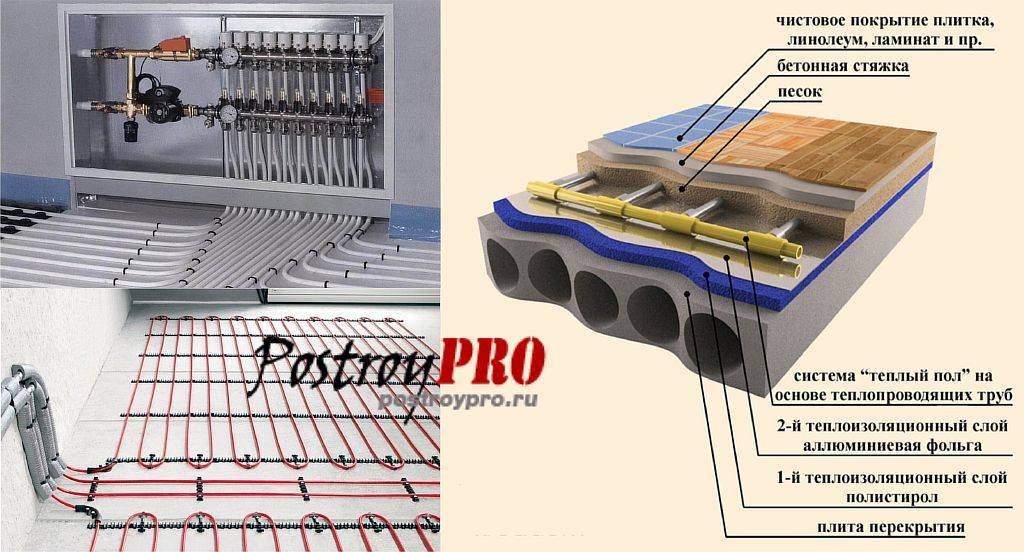

Выбор теплоизоляции и крепежей для водяного теплого пола

Для того чтобы тепло не уходило вниз — на основание укладывается слой плотного пенопласта. Плотность утеплителя выбирается не менее 25, а лучше — 35 кг/куб.м. Более легкий пенополистерол просто сомнется под весом бетонного пласта.

Утеплитель и теплоотражатель

Оптимальная толщина утеплителя — 5 см. При укладке на грунт или при необходимости повышенной защиты от холода, когда уровнем ниже находится не отапливаемое помещение, толщину теплоизоляции можно довести до 10 см. Чтобы уменьшить тепловые потери — рекомендуется поверх утеплителя настелить теплоотражающий экран из металлизированной пленки. Это может быть:

Пенофол (металлизированный вспененный полиэтилен);
Отражающий поролоновый экран, приклеиваемый за радиаторами;
Обычная алюминиевая пищевая фольга.

Металлизированный слой быстро уничтожается от агрессивного действия бетона, поэтому сам экран тоже нуждается в защите. Такой защитой служит полиэтиленовая пленка, которую используют для парников и в тепличном хозяйстве. Толщина пленки должна быть 75-100 мкм.

Кроме того, она обеспечивает нужную влажность для созревающей бетонной стяжки на протяжении всего периода ее застывания. Куски пленки нужно укладывать внахлест, а место соединения герметично проклеивать скотчем.

Крепежные соединения для труб водяного отопления

На теплоизоляцию устанавливают крепеж для трубы. Его назначение — закрепить соседние ветки трубы и расположить ее по территории пола в строгом соответствии с предварительным планом. Крепеж удерживает трубу, пока бетонная стяжка не приобретет нужную степень твердости. Использование крепежа облегчает монтаж пола и гарантирует правильное размещение трубы в толще бетонной подушки.

Крепежом могут быть специальные металлические планки, металлическая сварная сетка, пластиковые скобы, которые пришпиливают трубу к пенопластовому основанию.

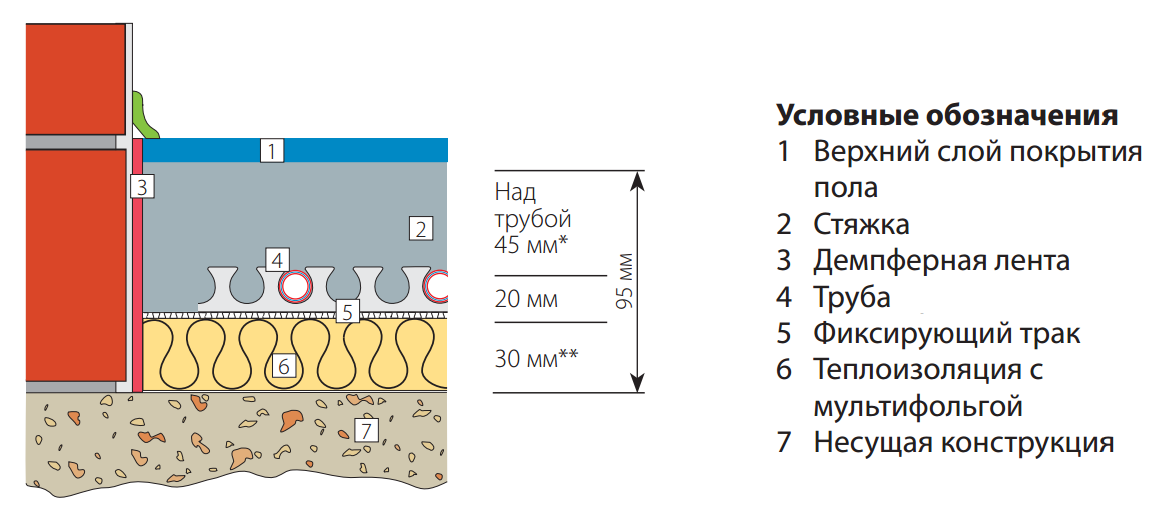

1. Металлические планки используются при увеличенной толщине бетонной подушки. Они немного поднимают трубу относительно теплоизолятора, благодаря чему она оказывается ближе к верхней поверхности бетонной подушки. Труба просто защелкивается в фигурные выемки планок.
2. Металлическая сетка не только крепит трубу, но и армирует слой бетонной подушки. Труба привязывается к сетке кусочками проволоки или пластиковыми хомутами. Расход крепежа составляет 2 шт. на погонный метр. В местах закруглений можно использовать дополнительный крепеж.
3. Пластиковые скобы устанавливаются вручную. Они пришпиливают трубу к пенополистеролу по мере ее укладки. Полупромышленные теплые полы своими руками делаются с помощью особого степлера. Но его приобретение оправдано только при интенсивном профессиональном использовании.

В последние годы производители систем теплых полов стали предлагать еще одно очень удобное решение. Речь идет о специальных листах плотного пенополистерола с профилированной поверхностью. Обычно поверхность таких листов представляет собой пересечения канавок или ряды выступающих элементов, между которыми легко укладываются трубы подогрева.

Поверхность листов гладкая, эструдированная, все поры закрыты и дополнительной гидроизолирующей пленки для нее не требуется. Имея особый терморезак, канавки в пенополистероле можно нарезать и самостоятельно. Но для проведения этой работы нужен хотя бы минимальный опыт.

Важно!

Металлопластиковая труба поставляется в бухтах. При укладке бухта раскатывается по траектории размещения трубы. Нельзя вытягивать трубу из лежащей бухты, поскольку это вызовет ее скручивание и может привести к расслоению внутренних слоев.
