Схема и устройство внутреннего блока кондиционера: вентилятор, крыльчатка, разборка, плата

Подключение внутреннего блока кондиционера с отдельной линией электропитания

Этот способ считается достаточно популярным. С его помощью вы можете надежно защитить электросеть от перегрузок. Вот основные рекомендации, которые вам следует выполнять, когда производите подключение кондиционера к отдельной линии электропитания:

  1. Ваш электрощиток обязательно должен быть заземлен.
  2. Для защиты кондиционера в щитке необходимо установить УЗО. УЗО следует использовать такое же как и при подключении генератора к дому.
  3. Провода должны быть медными и иметь сечение 3х2.5 см.

Перед подключением вам обязательно необходимо прочесть инструкцию. С ее помощью вы точно сможете правильно произвести подключение кондиционера.

Разборка внутреннего блока кондиционера

Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:

  • У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.

Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится

Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место

Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:

Открутить и освободить левую часть радиатора от корпуса устройства

Отвинтить крепление справа в самом валу на несколько оборотов
Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти. Извлечь вал снизу из корпуса, следя за сохранностью деталей
Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт

Винт можно держать отверткой, подталкивая вал.

Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.

Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления. Открутить все крепления электродвигателя. Отсоединить кожух с валом. Внимательно изучить, как отсоединяется вал от мотора

Осторожно отогнуть медные трубки, подходящие к радиатору

Как и где разместить внутренний блок кондиционера

Блоки канального типа следует монтировать внутри вентиляционных каналов в ходе строительства либо ремонта. Все остальные типы комнатных модулей не имеют регламентированного времени и могут устанавливаться в любой момент.

Настенные и маломощные модели обычно относят к бытовому классу. Установка внутреннего блока кондиционера настенного типа осуществляется на специальные монтажные пластины и включает:

  • разметку отверстий на стене по пластине для монтажа;
  • подготовку отверстий под дюбеля;
  • установку дюбелей;
  • монтаж пластины, которая прикручивается к дюбелям в стене;
  • крепление на пластину непосредственно кондиционера.

Модули потолочного или кассетного типа подвешиваются внутри подвесного потолка следующим образом:

  1. на потолке производят разметку отверстий под шпильки;
  2. в отверстия ставятся специальные цанговые крепления;
  3. в крепления закручиваются шпильки;
  4. внутренние блоки подвешиваются на удерживаемых шпильками хомутах.

При размещении комнатного модуля необходимо следить за тем, чтобы поток воздухе не был направлен на места постоянного размещения людей – рабочие или для отдыха. Также необходимо обеспечить отсутствие перегрева внутреннего блока из-за воздействия источников тепла либо лучей солнца.

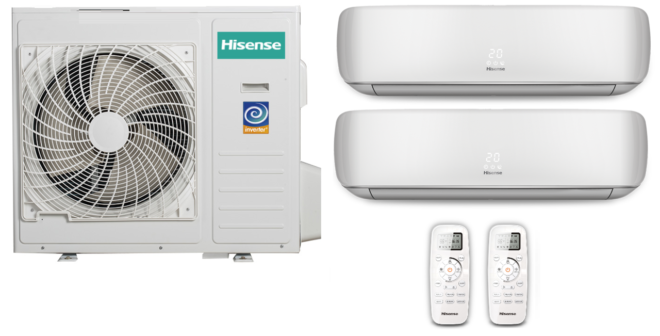

Среди различных типов можно выделить кондиционеры с двумя внутренними блоками, которые при едином внешнем модуле могут обслуживать две комнаты.  При этом удлиняются коммуникации для подключения к наружному элементу, но существенно экономится место на наружной стене и несколько упрощается обслуживание в сравнении с двумя обыкновенными сплит-системами.

Разборка внутреннего блока кондиционера

Разобрать внутренний блок сплит-системы можно после отсоединения прибора от сети. Затем открывают крышку корпуса и достают фильтры. Следующим действием нужно снять корпус:

  • У любого кондиционера снизу находятся саморезы, которые легко обнаружить под заглушками. Их необходимо выкрутить.

Следующий шаг – снятие дренажной емкости. Некоторые модели выполнены монолитными, поэтому в них отделить лоток от корпуса не получится

Важно разобраться в особенностях его установки, чтобы при сборке правильно установить на место

Под конденсат из лотка рекомендуется подготовить тару. Для разборки емкости достаточно открутить один саморез, а затем отсоединить клипсы внизу. От лотка необходимо отсоединить электродвигатель жалюзи. После извлечения емкости отделяют «хвост» дренажного шланга.

Вентилятор внутреннего блока кондиционера (крыльчатка)

Следующая задача – снять вентилятор (вал). Эта процедура наиболее ответственная и сложная. Простой вариант удаления вала применим, когда его снимают влево, не затрагивая блок управления и двигатель:

Открутить и освободить левую часть радиатора от корпуса устройства.
Отвинтить крепление справа в самом валу на несколько оборотов
Этот винт часто сильно затягивают, поэтому важно соблюдать осторожность, чтобы не повредить головку крепежного элемента и не сломать лопасти.
Извлечь вал снизу из корпуса, следя за сохранностью деталей. Поскольку вентилятор часто устанавливают довольно плотно, для его съема нужен большой опыт
Винт можно держать отверткой, подталкивая вал.. Существует и более сложный вариант снятия вентилятора

Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления

Существует и более сложный вариант снятия вентилятора. Если вал вытаскивается с правой стороны, придется снимать электромотор и блок управления.

Извлечь блок управления из корпуса. Это потребует отсоединения всех проводов и датчиков. Затем отсоединяют защелки и выкручивают саморезы, крепящие блок управления.
Открутить все крепления электродвигателя. Отсоединить кожух с валом.
Внимательно изучить, как отсоединяется вал от мотора

Осторожно отогнуть медные трубки, подходящие к радиатору.

Функциональные нюансы

Жидкие вещества при нагревании испаряются, активно поглощая тепло с той поверхности, на которой находятся, а при выпадении конденсата происходит обратный процесс — на этом и основывается принцип действия любой системы кондиционирования. Эти изделия не могут производить холод, а только переносят тепло из охлаждаемого объекта на улицу или наоборот, что происходит при включении режима обогрев. Тепло — это энергия, а она не может исчезать бесследно или возникать ниоткуда, основным переносчиком ее в кондиционерах является хладагент.

Во время охлаждения фреон испаряется, конденсация его происходит в выносном блоке, после того, как сжатый до определенной консистенции хладагент выходит из компрессора. Если работа кондиционера или сплит-системы настроена на обогревание помещения, то все происходит наоборот.

Технические характеристики бытовых кондиционеров складываются из номинальной мощности изделия, которая расходуется на охлаждение или обогрев внутренних помещений. Такой конструкции изделия используются в межсезонье, но только при температуре выше ноля — включать при морозе их нельзя. Причем нагрев происходит по специальной схеме: обогревается пол, создавая комфортную атмосферу для ног.

Далее, идет мощность потребления, расход воздуха, уровень производимого шума, который допускается в жилых помещениях не более 34 дБ. Учитывать надо шум при минимальной и максимальной мощности работы изделия.

Основные характеристики кондиционеров учитывают и хладагент, используемый в изделии — все устройства используют разные виды фреона от R-12 до R-410А, который состоит из равных долей (50 на 50) R32 и R125.

Общий порядок работ

Сначала нужно подготовиться к разборке внутреннего блока: отключить устройство от сети, подготовить необходимые инструменты и материалы. Понадобятся разные отвертки, шестигранники, пригодится ветошь, емкость, чтобы слить конденсат, стремянка и т.п.

Разные производители сплит систем используют различные типы креплений: болты, защелки, клипсы и т.п

Особую осторожность следует проявлять при работе с пластиковым крепежом. Чрезмерное усилие приведет к поломке элемента

Вместо очистки прибора понадобится его ремонт.

Сначала снимают переднюю панель внутреннего блока

Придется отвинтить болты или отсоединить клипсы, их можно осторожно поддеть прямой отверткой

После этого из корпуса вынимают сетчатый фильтр и жалюзи. Обычно эти элементы, которые нужно очищать достаточно часто, просто вставлены в корпус. Производители предусматривают возможность их легкого демонтажа.

Теперь нужно найти и отсоединить дренажный лоток, если это возможно. Иногда он встроен в корпус. На этом этапе понадобится емкость для скопившейся жидкости, а также ветошь, на случай, если вода разольется. В кондиционерах LG такой элемент обычно закреплен на одном болте, снизу расположены клипсы, их необходимо отщелкнуть.

Затем следует вынуть вал крыльчатки. В ее пазах обычно накапливается очень много пыли. Вынимают этот элемент обычно снизу или сбоку. Если позволяет конструкция, предпочтительнее использовать первый вариант, он проще.

  1. Отсоединяют крепления радиатора, расположенного в левой части корпуса.
  2. Ослабляют крепежный винт крыльчатки справа.
  3. Аккуратно опускают вал вниз, придерживая отверткой ослабленный болт, чтобы не задеть лопасти.

Все операции нужно выполнять медленно и осторожно. Винт, который удерживает крыльчатку, затянут очень сильно

Его нужно открутить так, чтобы не повредить резьбу. Не стоит выкручивать его до конца, поскольку поставить его обратно в точно таком же положении может быть непросто.

Если нет возможности вынуть вал снизу, нужно использовать более сложный вариант:

  1. Отсоединить проводку от блока управления.
  2. Снять крепеж и отсоединить блок от сплит-системы.
  3. Убрать крепления мотора, снять кожух с вала.
  4. Разъединить вал и двигатель, отогнув радиаторные трубки.
  5. Снять крыльчатку и провести очистку всех элементов.

При обратной сборке прибора после чистки оборудования очень важно правильно соединить все элементы. Лопасти вращающихся деталей не должны задевать стенки корпуса или другие компоненты устройства

Внимание понадобится и во время присоединения проводки. Неопытным мастерам лучше предварительно нарисовать схему или сфотографировать провода, чтобы ничего не перепутать во время их подключения

Электрооборудование кондиционера

Все основные элементы систем кондиционирования не могут работать сами по себе. Всю работу обеспечивает электрическая схема кондиционера. Общая схема включает в себя несколько основных частей. к внутреннему блоку осуществляется при помощи клеммной колодки Terminal. В самой колодке имеется несколько клемм. N является электрической нейтралью, №2 подает питание с платы управления на компрессор, №3 обеспечивает работу вентилятора на первой скорости, а №4 — на второй скорости. Пятая клемма подает питание к приводу 4-х ходового клапана при переходе в режим обогрева.

В самом компрессоре существует три вывода: C, R и S, обозначающие соответственно, общий вывод обмоток, рабочую обмотку и стартовую обмотку двигателя компрессора для сдвига фаз. Кроме того,в схему включена защита от перегрузок и перегрева, а также клеммы для подключения вентилятора, конденсатора, электромагнитного клапана и других элементов.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Работа кондиционеров потолочного типа

Потолочные кондиционеры – это сплит-системы с ультратонким блоком (внутренним). При меняются там, где обычные не вписываются по соображениям эстетики или специфики помещения.

Подразделяются на:

  • кассетные – идеальные для помещений с идеальной геометрией. Обычно применяются в офисах, вентканалы пропускают над подвесным потолком, а внутренний блок идеально располагается в ячейке подвесного потолка. Не применяются при низких потолках;
  • канальные – схожие с кассетными, но имеют возможность подмешивать свежий воздух. По сути это приточно-вытяжная вентиляция. Точки рассеивания в ней необходимо располагать на одинаковой удаленности от наружного блока;
  • настенно-потолочные – применяются, в основном, в помещениях с низкими потолками, эффективны в комнатах с площадью до 80 м2 ;
  • напольно-потолочные – климатическая техника комбинированного варианта, позволяющая разместить внутренний блок на стене у пола или на потолке. Внутренний блок похож на радиатор отопления и оборудован боковыми жалюзи. Они позволяют выдувать воздух во все стороны.

Нужен ли автоматический выключатель или УЗО

Защита электрических коммуникаций в зданиях от коротких замыканий и перегрузок осуществляется автоматическими выключателями. Безопасность для здоровья и жизни человека от возможной утечки тока осуществляет устройство защитного отключения (УЗО). Этот низковольтный аппарат не защищен от сверхтоков, поэтому его устанавливают совместно с автоматом. Также существуют дифференциальные автоматические выключатели, в состав которых входит УЗО и автомат.

Что рациональнее установить: дифавтомат или УЗО с автоматом? Итак, дифференциальный выключатель займет два модуль-места на щитке (более дорогие – одно), а УЗО и автомат – три. Для экономии места на распределительном щитке, безусловно, предпочтение отдается автоматическому выключателю.

Что касается электромонтажных работ, то дифавтомат установить несколько проще, чем увязать пару УЗО плюс автомат.

Неполадки в электрических сетях удобнее диагностировать при наличии УЗО. В этом случае каждое из устройств срабатывает независимо друг от друга. Дифференциальный выключатель не сможет выявить конкретную причину сбоя, так как показывает диагноз без срабатывания модулей. Здесь приходится анализировать каждый диагноз по отдельности.

Если говорить о ремонте, то в паре УЗО и автоматический выключатель производят замену одного вышедшего из строя элементов. Это гораздо экономнее, нежели менять дифавтомат полностью.

Установить УЗО с автоматом будет дешевле на 1000 руб., чем дифференциальный автоматический выключатель. Однако специалисты советуют при прокладке одной линии выбирать второй вариант, который наряду с надежностью экономит место на щитке. Розетка под бытовой кондиционер средней мощности также устанавливается с автоматом.

При подключении нескольких кондиционеров или других бытовых приборов – преимущество на стороне УЗО, которое обслуживает одновременно по 2-3 линии.

Подсоединение сплит-системы к сети необходимо проводить внимательно и безошибочно. Если нет уверенности в знаниях электротехники и достаточного опыта, то следует обратиться к помощи профессионалов.

Основные типы кондиционеров

Разнообразие конструкций устройств кондиционирования воздуха позволяет применять их в самых разных местах. Например, модели мобильных кондиционеров не требуют монтажных работ. Из помещения на улицу выводится специальный блок или шланг для отвода теплого воздуха.

Очень простой монтаж и дальнейшее обслуживание у моноблочных устройств. В магистралях фреона нет никаких разъемов, поэтому его утечка полностью исключается. Такие кондиционеры отличаются низким шумом, обладают высоким КПД, однако, имеют довольно высокую стоимость.

Монтаж оконных кондиционеров осуществляется в проемах стен или окнах. При работе они производят много шума, но, благодаря низкой цене, удобству монтажа и обслуживания, пользуются широкой популярностью у потребителей.

Одной из разновидностей кондиционеров являются сплит-системы. Их конструкция включает в себя наружный и внутренний блок. Соединение обеих частей производится с помощью медных труб. По этим трубам происходит циркуляция хладона. Наружный блок состоит из компрессора, конденсатора, вентилятора и дросселя. Во внутреннем блоке установлен испаритель и вентилятор. Выпускается множество модификаций сплит-систем, что позволяет их устанавливать во многих местах.

Принцип работы

Использование блока силовой электроники позволяет инверторному двигателю выполнять два последовательных действия.

Сначала образуется постоянный ток за счёт сетевого переменного напряжения. Затем переменный ток необходимой частоты формируется из получившегося постоянного напряжения.

Силовой инверторный блок, как и любой другой преобразователь, имеет менее 100% КПД. При долгой беспрерывной работе на максимальной скорости кондиционер с инверторным типом двигателя потеряет около 10-15% эффективности по сравнению с устройствами другого типа.

Инверторный кондиционер после достижения указанной температуры работает в режиме сниженной мощности компрессора, а другие типы двигателей используют цикличный режим.

Неинверторный кондиционер во время начала работы испытывает максимальную нагрузку во время переходных процессов: как электромеханических, так и термодинамических.

Ротор требует полной отдачи от всех механизмов, при этом им требуется перекачать до 50% фреона в зону высокого давления из зоны низкого давления. Во время всех этих процессов холод ещё не начинает вырабатываться.

Достигнув нужных показателей, система через дросселирующее устройство выравнивает давление в верхней и нижней зонах.

Холод некоторое время используется не по назначению: идёт охлаждение компрессионного отсека, внешнего блока и т.п. В результате производительность снижается.

Что потребуется для установки

Кроме того, существуют дифференциальные автоматы, выполняющие одновременно функции УЗО и выключателя. В случае появления сквозняка от кондиционера обычно достаточно изменить направление потока воздуха путем регулировки заслонок. На место устанавливаются крышка и панель.
Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил

Для этого потребуется: Открутить все заглушки на портах.
Основные требования к элементам индивидуальной линии: Организовать отдельный контур заземления для всей индивидуальной линии.
Вакуумирование кондиционера Схема соединений для вакуумирования и заправки кондиционера Очень важно соблюдать элементарные правила пользования кондиционером Хладагент из баллона необходимо закачать в систему. На его боковой стене имеется два порта, один со штуцерами большого, а другой — маленького размера.
Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя

Для эффективной работы климатических систем используют медные провода: для однофазного подключения — 3 жилы, для трехфазного варианта — 5 жил.
Затем собирается соединительный провод ПВС с вилкой, а второй конец подсоединяется к кондиционеру. Особенности и требования В летний зной каждый мечтает о приобретении в дом кондиционера.
Выбор выключателя основывается на наличии свободного места на электрическом щите, стоимости приборов и легкости монтажа.
Самостоятельная установка кондиционера: Часть 2

Основные функции

Для комфортного использования у бытового кондиционера есть определенный набор функциональных возможностей:

  • охлаждение, для отдельных модификаций есть и обогревание воздуха;
  • вентиляция — из всех узлов агрегата задействован только вентилятор;
  • автономный режим — система сама управляет всеми основными функциями;
  • осушение — происходит удаление излишней влаги из воздуха;
  • очистка — производится перед поступлением его к теплообменнику;
  • установка температуры — весьма полезная функция, которая позволяет точную ее установку при охлаждении и обогреве;
  • скорость вращения вентилятора — имеет несколько режимов, которые позволяют изменять производительность изделия;
  • направление — жалюзи регулируют направление движения воздуха, горизонтальные меняют высоту, а вертикальные — сторону;
  • таймер — позволяет назначить точное время для включения или выключения кондиционера;
  • режим «ночь» — встроенная система автоматического контроля самостоятельно регулирует скорость работы вентилятора, плавное понижение/повышение температуры воздуха на 2-3о.

Каждая модель бытовых кондиционеров имеет еще и различные дополнительные функции, которые прописаны в инструкции по использованию изделия.

Как часто требует очистки кондиционер

Всем понятно, что время полноценной фильтрации очень зависит от чистоты содержания помещения. Если в помещении загрязненная среда, то и кондиционер будет требовать частой очистки. Для того чтобы понять, нуждается ли кондиционер в очистительных работах можно произвести опыт. Для этого следует разобрать прибор, если фильтр уже будет полностью забит, то в следующий раз, необходимо это сделать чуть раньше, а если фильтр еще чистый, то процедуру можно отложить на попозже. Также на некоторых современных моделях, можно определить уровень загрязненности фильтра, при помощи индикатора, который выдает информацию об уровне загрязненности в настоящее время.

В идеале, кондиционер требует чистки через каждые две недели. Правильный и регулярный уход за устройством, обеспечит в доме приятную и комфортабельную атмосферу.

Как понять, что кондиционер забился и нуждается в чистке?

Функционал вашего устройства однажды начнет страдать – это будет заметно по снижению эффективности системы. КПД упадет, поскольку фильтр постепенно забивается микроскопической пылью. Вас ожидают следующие проблемы:

  • плохое прохождение воздушного потока через фильтрационный механизм;
  • будет регулярно происходить перегрев теплообменника, что приведет к давлению на компрессор;
  • в квартире заведутся пылевые клещи, это может повлечь за собой аллергию у членов вашей семьи;
  • появится неприятный запах.

Медленнее всего засоряются кондиционеры, охлаждающие воздух на верхних этажах многоквартирных комплексов. Но и эти агрегаты когда-то придется разбирать. Уровень загрязнения выше, если вблизи вашего дома находится автомагистраль. Негативно влияют на оборудование и промышленные районы. Летом в работу агрегата вмешивается тополиный пух. Эти внешние факторы надо учитывать. Заранее узнайте, как почистить внутренний блок кондиционера “Самсунг” самостоятельно. Вот признаки, по которым определяется неисправность:

  1. Треск при включении.
  2. Постоянные шумы.
  3. Падение холодильной мощности.
  4. Запах сырости.
  5. Подтекание внутреннего(комнатного) блока.
