Схема организации отопительной системы в двухэтажном доме

Расчет элементов системы отопления

Чтобы произвести расчет отопительной системы, нужно изготовить план отопления двухэтажного дома

При этом важно не только выбрать тип системы и продумать разводку, но и рассчитать мощность котла

Обычно рекомендуют воспользоваться принципом, что на каждый квадратный метр отапливаемой площади нужна мощность котла в 100 Вт. Этот принцип не учитывает важные параметры самой постройки и ее теплопотери.

Лучше выполнять расчет отдельно по помещениям с учетом следующих параметров:

  • назначение комнаты;
  • ориентация ограждающих конструкций помещения (и их количество);
  • габариты и количество оконных проемов (какие стеклопакеты);
  • учитывают наличие или отсутствие дверей;
  • обязательно делают расчет мощности по площади.

Виды отопления с гравитационной циркуляцией

Существует четыре схемы отопления самотеком. При выборе определенной разновидности учитывают желаемую производительность сети и особенности дома. После подбора схемы производят гидравлический расчет, определяются с диаметром труб разводки и параметрами нагревательного оборудования.

Закрытая система

Закрытая схема системы отопления частного дома с естественной циркуляцией работает по следующему принципу:

  • После нагревания теплоноситель расширяется и вытесняет воду из контура.
  • Эта жидкость попадает в расширительную емкость закрытого типа. Такой бак состоит из двух камер (водяной и газовой), разделенных эластичной мембраной. Он полностью герметичный.
  • В результате поступления жидкости в водяную камеру мембрана продавливается в полость газового отсека, от чего там повышается давление.
  • После охлаждения теплоносителя в сети давление в трубопроводе уменьшается. За счет давления газа мембрана выдавливает теплоноситель обратно в контур.

Для бесперебойной работы сети важно правильно рассчитать объем расширительной емкости. Если речь идет о большом доме с разветвленной системой отопления, то понадобится бак значительного размера. Схема отопительной системы для дома петли Тихельмана

Схема отопительной системы для дома петли Тихельмана

Открытая система

Чаще используется естественная циркуляция в открытой системе отопления частного дома. От предыдущей схемы она отличается конструкцией компенсационной емкости. Бак можно сделать своими руками из обычной стальной или пластиковой бочки. Емкость нужного размера устанавливают под потолком дома или на утепленном чердаке.

Основной недостаток схемы в открытой емкости, через которую в контур проникает кислород, способствующий коррозии отопительных приборов и труб. Также минусом считается и то, что система часто завоздушивается, что вынуждает устанавливать краны Маевского на каждую батарею.

Однотрубная система

Данная схема используется нечасто, потому что не может похвастаться эффективностью. Из-за последовательного подключения всех радиаторов к контуру в каждый последующий прибор поступает теплоноситель с более низкой температурой. Это способствует неравномерному прогреву дома, вынуждает увеличивать количество секций в радиаторах по мере их удаления от котла.

Плюсы однотрубной разводки заключаются в простом монтаже и небольшом расходе материалов. Для устройства сети не нужны сложные гидравлические расчеты. Минусы данной схемы состоят в том, что удаленные от нагревательного оборудования комнаты хуже отапливаются. При учете, что придется монтировать дополнительные секции, экономия на трубах несущественная.

Двухтрубная система

Намного выгоднее делать двухтрубную разводку. При этом прокладывается подающий и обратный трубопроводы, а все отопительные приборы подключаются к контуру параллельно. Благодаря этому во все батареи попадает теплоноситель с одинаковой температурой, а дом прогревается равномерно.

Положительные моменты использования двухтрубной схемы:

  1. Равномерный прогрев постройки большой площади и с несколькими этажами.
  2. Не нужно монтировать дополнительные секции на радиаторы, чтобы откорректировать теплоотдачу.
  3. Проще наладить и отрегулировать работу сети. Можно настраивать температуру обогрева в каждом помещении и ремонтировать батареи без остановки работы сети.
  4. Для устройства разводки используют трубы меньшего сечения, чем при однотрубной схеме.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

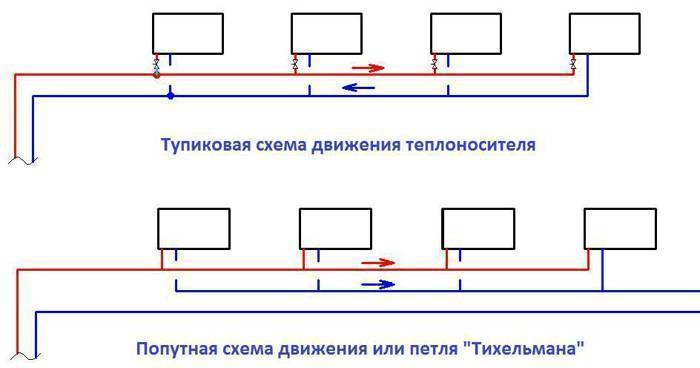

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Как заполнить трубопроводы отопления

Мы решили осветить данный вопрос, поскольку заливка закрытой системы должна производиться по определенному алгоритму, чтобы не осталось воздушных пробок:

  1. Вначале все отопительные приборы должны быть отсечены от магистралей с помощью кранов. Остальную арматуру полностью откройте и включите подпитку из водопровода. Наполняйте трубы медленно, чтобы воздух успевал уходить через клапан на группе безопасности.
  2. Когда давление достигнет 1 Бар (следите за манометром), остановите наполнение и включите на несколько минут циркуляционный насос, дабы выдавить остатки воздуха.
  3. Оставьте помощника поддерживать давление на уровне 1 Бар, а сами поочередно открывайте радиаторные вентили и спускайте воздух кранами Маевского.
  4. По окончании запустите котел и насос, прогрейте теплоноситель и стравите воздух из батарей еще раз.

Убедившись, что все трубопроводы и отопительные приборы полностью прогрелись, поднимите давление в сети до 1,5—2 Бар при температуре на котле 80 °С.

Закрытая самотечная система

Большой диаметр труб предполагает большое количество теплоносителя. А при нагреве любой жидкости, она расширяется. Для этого создаются расширительные бачки. Такие расширительные баки бывают двух видов: открытые, закрытые.

Открытые собой открытые емкости, куда выдавливаются из системы излишки теплоносителя. Дополнительная безопасность, чтобы не было перелива устанавливают трубу, отходящую к стоку, которая так называется – перелив. Данный расширительный бак можно изготовить самостоятельно, а можно приобрести. Данная система открыта, из расширительного бачка жидкость испаряется, поэтому для такой отопительной системы можно использовать только воду, так как антифриз быстро испариться. Периодически требуется доливать воду для пополнения общего объема, сохранении его наполненности.

Закрытые расширительные баки – емкости, разделенные на две части специальной мембраной. Одна половина такого бака заполняется излишками теплоносителя, вторая половина заполнена газом (воздухом или азотом). Нагретая вода вытесняется в расширительный бачок, растягивает мембрану, сжимая газ во второй полости, когда температура жидкости снижается, давление газа и мембрана возвращают теплоноситель в систему. Итогом будет отсутствие потери жидкости, система отопления всегда заполнена, нет необходимости доливать теплоноситель, можно использовать антифриз.

Двухтрубная схема подключения отопления

Система с двумя контурами отличается от однотрубной конструкции тем, что для нее требуется на порядок больше материалов. Впрочем, этот недостаток можно назвать единственным – во всем остальном двухтрубное отопление превосходит свой упрощенный аналог, поэтому монтаж отопления двухэтажного дома лучше выполнять именно по этой схеме.

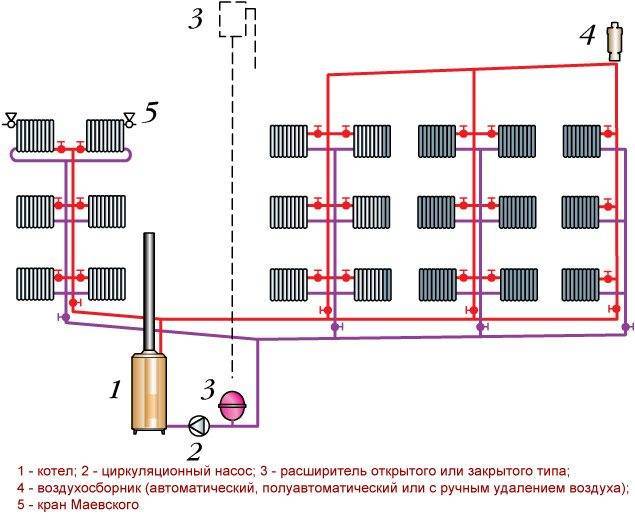

Двухтрубная схема отопления двухэтажного дома функционирует следующим образом:

  • Подающая магистраль предназначена для перемещения разогретого теплоносителя в радиаторы;
  • Обратный трубопровод забирает остывший теплоноситель и возвращает его к отопительному оборудованию.

В двухконтурных системах могут использоваться любые отопительные приборы. Особого внимания требует их монтаж – перед тем, как сделать отопление в частном двухэтажном доме, нужно разобраться в способах подключения радиаторов.

Они могут встраиваться в систему по следующим схемам:

  1. Нижнее подключение. Такой способ подключения отопительных приборов предполагает подводку труб снизу и позволяет скрыть магистрали под напольным покрытием. Недостатком нижнего подключения является снижение теплоотдачи – верхняя часть радиаторов может не прогреваться. Кроме того, такое подключение будет очень неэффективным в сочетании с чугунными радиаторами.
  2. Одностороннее подключение. При диагональном подключении обратная труба подключается к нижнему патрубку радиатора, а подающий контур подводится сверху. Эффективность теплоотдачи в таком случае существенно выше, чем в предыдущем примере, но использовать такое подключение можно только для батарей с количеством секций менее 15.
  3. Диагональное подключение. Самый популярный способ подключения радиаторов в двухэтажных домах. В такой схеме подводящий контур подводится с одной стороны сверху радиатора, а обратный контур подключается снизу на другой стороне, за счет чего обеспечивается максимально полное прохождение теплоносителя по внутренним полостям прибора.

Разводка в двухэтажном здании

Лучевая система отопления двухэтажного дома позволяет учесть особенности планировки каждого этажа. Ее задачей является обеспечение сходного температурного режима во всех помещениях.

Если выделить контур отопления жилых комнат в отдельный луч, то двухтрубная схема и вертикальная разводка при соблюдении уклона трубопроводов между котлом и коллекторами обеспечат работу отопления при естественной циркуляции. Это актуально в двухэтажных дачных строениях, а также в зданиях, где случаются перебои с электроснабжением.
Отопительная система в двухэтажном строительстве требовательна к первому запуску. Необходимо правильно произвести балансировку, настроить расход жидкостей. Это будет способствовать наиболее экономной и эффективной эксплуатации.

Схема для отопления двухэтажного дома

Для двухэтажных коттеджей существует множество различных схем, показать их все затруднительно, да и нет нужды. Поэтому ограничимся несколькими примерами. Распространенный вариант – однотрубная принудительная система с вертикальными стояками и верхней разводкой теплоносителя. Ее единственный плюс – универсальность, если выдержать все уклоны и вместо автоматического воздухоотводчика поставить вверху расширительный бак, то схема будет работать как с насосом, так и без него.

Самая популярная система отопления для двухэтажного дома – двухтрубная горизонтальная с нижней разводкой. Ее можно сделать как тупиковой, так и попутной, закрытой и открытой. Секрет популярности в надежности и эффективности ее работы, а также в доступной стоимости монтажа.

Также можно использовать коллекторный тип разводки или обогрев теплыми полами, а то и скомбинировать эти 2 схемы. На первом этаже устроить греющие контуры в стяжке пола, а на втором – поставить радиаторы и подвести к ним трубы лучевым способом. Но в любом случае распределительный коллектор придется устанавливать на каждом этаже.

Виды отопления по способу разводки труб

Однотрубная

Такая система отопления предусматривает монтаж одной трубы, по которой теплоноситель и подается к радиаторам, и возвращается назад к котлу. В эту магистральную линию последовательно или параллельно подключаются радиаторы отопления, где происходит теплообмен.

Преимущество такой схемы – дешевизна. Вам понадобится минимальное количество труб и различной фурнитуры.

Но эффективной и удобной систему не назовешь, так как она имеет несколько существенных недостатков:

  • невозможно вручную или с помощью термоклапанов отрегулировать объем теплоносителя, попадающего в каждую батарею, поэтому установить нужную температуру в каждой отдельной комнате не получится;
  • количество тепловой энергии, передаваемой радиаторам, будет уменьшаться по мере отдаления батарей от котла, следовательно, самые дальние (нижние) комнаты будут отапливаться хуже.

Схема однотрубной системы отопления

Обойти некоторые ограничения описываемой системы можно путем установки байпаса – обводной трубы – соединяющей входной и выходной патрубки радиатора напрямую. В этом случае, открывая и закрывая запорную и регулирующую арматуру, можно не только установить комфортную температуру батареи, но и произвести (в случае необходимости) ее демонтаж и ремонт без остановки работы всей сети обогрева.

Двухтрубная вертикальная с нижней разводкой

Главное отличие однотрубной схемы разводки от двухтрубной является наличие двух трубопроводов: по первому к радиаторам подается горячий теплоноситель, по второму отводится остывшая вода и доставляется назад к котлу.

Благодаря такой схеме можно регулировать объем жидкости, поступающей в каждую батарею, и добиваться наиболее комфортной температуры в комнатах.

Двухтрубная система отопления с нижней разводкой

Один из вариантов – двухтрубная система, с вертикальными стояками и нижним расположением подающих труб.

Ее особенности состоят в следующем:

  1. По самому нижнему уровню системы от котла отопления прокладывают трубопроводы, подключенные к прибору отопления.
  2. От этих магистралей вверх пускают стояки, поднимающие теплоноситель в самую верхнюю точку системы и доставляющие его в радиаторы отопления на каждом этаже.
  3. Затем через другую трубу производится возврат остывшей жидкости для повторного цикла обогрева.

Минус подобного решения – опасность завоздушивания системы.

Необходимо предусмотреть устройства для удаления воздуха из труб и радиатора:

  • воздушную трубу, поднимающуюся к верхней точке системы;
  • расширительный бак открытого типа или мембранное устройство со специальным воздушным клапаном;
  • краны Маевского, монтируемые в верхней части каждой батареи.

Кран Маевского поможет избежать завоздушивания системы отопления

Двухтрубная вертикальная с верхней разводкой

В этом случае распределение жидкости происходит в самой верхней точке системы – на чердаке или под потолком верхнего этажа. Теплоноситель доставляется туда вертикальной трубой, после чего по горизонтальным трубопроводам перетекает в батареи.

Здесь также необходим расширительный бак, но лучше использовать именно герметичный, чтобы можно было увеличить давление воды, чем повысить эффективность обогрева.

Схема отопления с верхней разводкой

Двухтрубная горизонтальная

Этот тип распределения жидкости по трубам наиболее распространен в строительстве частных домов и дач. Особенность здесь в том, что для обеспечения перетока воды обязательно нужно ставить циркуляционный насос, так как добиться нужной скорости движения воды естественным способом не получится.

Лучевая схема разводки труб отопления

Трубы прокладываются по одной из нескольких схем:

  1. Тупиковая. Плюс этого метода в достаточно экономном расходовании труб. Минус – значительная протяженность системы, что затрудняет ее точную регулировку.
  2. Попутная. В такой системе длина отопительных контуров меньше, вследствие чего их легче отрегулировать. Однако, значительно увеличиваются расходы на покупку труб и монтажные работы.
  3. Коллекторная. В этом случае каждый радиатор с помощью труб подключается к двум гребенкам – подающей и отводящей. Наиболее эффективная сеть, но стоимость ее монтажа выше, чем всех остальных. Кроме того, нужно предусмотреть скрытую прокладку труб, так как эстетично проложить такое количество вдоль стен не получится.

Как подобрать оборудование

Один из важных моментов – подбор источника тепла по мощности и виду используемого энергоносителя:

  • на природном либо сжиженном газе;
  • на твердом топливе — дровах, угле, пеллетах;
  • на электричестве;
  • на жидком топливе – солярке, отработанном масле.

Мощность котельной установки рассчитывается стандартным образом: отапливаемая площадь жилища умножается на 0,1 для перевода в киловатты и на коэффициент запаса 1,3. То есть, для дома 100 м² нужен источник тепла мощностью 100 х 0,1 х 1,3 = 13 кВт.

Для закрытой системы отопления не принципиально, какой теплогенератор вы купите, поэтому подробно рассматривать данный вопрос мы не будем. Но вы сильно облегчите себе задачу, если приобретете настенный газовый котел, оборудованный собственным циркуляционным насосом и расширительным баком, что показан на фото. Для небольшого дома останется лишь подобрать трубы и отопительные приборы, о чем и пойдет речь далее.

Разновидности труб

Отопительную сеть частного дома можно смонтировать из таких труб:

  • ППР (полипропилен);
  • сшитый полиэтилен – PEX, PE-RT;
  • металлопластик;
  • варианты из металла: медь, сталь и гофрированная нержавейка.

Под выполнение самостоятельного монтажа с невысокими финансовыми затратами лучше брать полимерные трубы. Для сборки обжимных соединений из металлопластика и полиэтилена не потребуется специальных инструментов, а полипропилен придется паять (сварочный аппарат берется в аренду). Конечно, по стоимости материалу ППР нет равных, но из соображений надежности и долговечности мы рекомендуем использовать трубопроводы PEX из сшитого полиэтилена.

Медь и гофрированную нержавейку можно тоже монтировать на обжимных фитингах, но первая отличается высокой ценой, а вторая – значительным гидравлическим сопротивлением. Что касается черного металла, то он неудобен во всех отношениях – монтаж на сварке и подверженность коррозии отодвигают его на последнее место. Подробнее о выборе труб рассказывается в очередном видеоматериале:

Какие радиаторы лучше

Сейчас в торговой сети предлагаются отопительные приборы таких видов:

  • стальные панельные;
  • сделанные из сплава алюминия с кремнием (силумина);
  • то же, но с каркасом из стальных труб, название – биметаллические;
  • чугунные батареи – аналоги советских «гармошек» МС 140 и модели в стиле ретро.

Стальной панельный радиатор

С точки зрения экономии выгоднее покупать стальные батареи, отличающиеся демократичной ценой. Алюминиевые приборы дороже, но интенсивнее отдают тепло. Эти 2 разновидности наиболее востребованы для закрытых систем отопления частных домов.

Нагревательный прибор из алюминия

Биметаллические радиаторы предназначены для отопительных сетей с низкокачественным теплоносителем, поступающим с перепадами давления, что характерно для централизованного теплоснабжения многоквартирных домов. Покупать эти дорогостоящие изделия в загородный дом с автономным отоплением бессмысленно.

Чтобы подобрать отопительный прибор по мощности, сделайте простой расчет: указанную в паспорте теплоотдачу разделите на 1,5. Так вы узнаете реальную мощность радиатора, ведь в документации отражены характеристики для определенных условий эксплуатации, не совпадающих с действительностью.

Насос и расширительный бак

В закрытых отопительных системах частных жилищ обычно применяется 3 типа бытовых циркуляционных насосов, развивающих напор 4, 6 и 8 м водяного столба (это давление 0,4, 0,6 и 0,8 Бар соответственно). Мы предлагаем не углубляться в сложные гидравлические расчеты, а подобрать насосный агрегат по следующим признакам:

  1. Для одно — и двухэтажного здания площадью до 200 м² достаточно напора 4 м.
  2. В коттедж площадью 200—300 м² понадобится насос давлением 0,6 Бар (6 м).
  3. Циркуляцию в сети трехэтажного особняка на 400—500 м² обеспечит агрегат с напором 8 м водного столба.

Чтобы подобрать размер расширительного бака, вам следует вычислить объем воды во всей закрытой системе отопления вместе с котловым баком. Учитывая тот факт, что при нагреве с 10 до 90 °С вода расширяется примерно на 5%, вместительность бачка должна составлять 1/10 часть от общего количества теплоносителя.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Разновидности закрытой системы

Так как рассмотрение особенностей различных схем напрямую не относится к теме статьи, отметим лишь некоторые их основные отличия.

Однотрубная

Как видно из рисунка, все радиаторы включаются в схему последовательно (так называемая «ленинградка»). Недостаток в том, что последняя в цепочке батарея будет значительно холоднее первых. Поэтому такие контуры монтируются в сравнительно небольших постройках. Очевидный плюс – меньший расход материалов (в первую очередь, труб).

Двухтрубная

Такая схема позволяет производить более равномерный прогрев всех без исключения помещений. Но и затраты на ее монтаж несколько выше. Однако именно такое устройство отопительного контура считается наиболее приемлемым для частного дома, тем более, если в нем довольно много комнат и 2 – 3 этажа.

Есть и ряд других особенностей систем закрытого типа – по разводке труб (вертикальная, горизонтальная), установке мембранного бачка (читайте подробнее о гидроаккумуляторе) и так далее. Но это уже отдельные темы, и кого интересует конкретный вариант, сможет ознакомиться самостоятельно на нашем сайте. Мы же подведем некоторый итог всему сказанному.

Горизонтальная разводка

Горизонтальный тип разводки труб, в свою очередь, подразделяется на:

  • лучевой (коллекторный);
  • последовательный.

Для коллекторной схемы, которая, как самая популярная, будет подробнее описана далее, характерно наличие обособленной подводки для каждого радиатора.

Последовательный метод подразумевает существование отходящей от стояка единой отводки, пролегающей по периметру всех этажей и имеющей в составе подающую и обратную трубы.

Плюсы горизонтальной разводки:

  • высокий показатель гидравлической устойчивости;
  • возможность автоматически выставлять и поддерживать температуру в каждой отдельной комнате;
  • при использовании схемы допускается установка отдельных теплосчетчиков, как двух, так и более;
  • разводку такого типа можно размещать скрытно, не портя внешний вид комнат деталями трубопровода.

Минусы разводки:

  • усложнённая схема запуска отопления: для обеспечения бесперебойной работы предварительно нежно выпускать из неё воздух;
  • на всех радиаторах требуется устанавливать краны, чтобы спускать воздушные пробки;
  • стоимость проекта, предусматривающего наличие коллектора, довольно высока, поскольку для обустройства необходимо закупить больше стройматериалов.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
