Трехфазный электронный счетчик Меркурий-230
Меркурий-230 ТУ АВЛГ 411152-021 предназначен для учета и измерения активной или активно-реактивной электроэнергии в трехфазных сетях переменного тока частотой 50Гц по 4-м тарифам в одном или двух направлениях. Наличие модификаций с профилем мощности. Единственный электросчетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков. Класс точности 0.5(1.0), 1.0(2.0). CAN интерфейс.
Особенности электросчетчика Меркурий-230
-расширенный диапазон рабочих температур; -технологический запас по классу точности; -цифровой и импульсный выход позволяют использовать счетчики как автономно, так и в системе АСКУЭ; -малое собственное энергопотребление; -счетчики имеют последовательный интерфейс связи САN, обеспечивающий обмен информацией с IBM PC; -счетчик имеет 2 режима индикации (съема информации) ручной и автоматический; -единственный счетчик в России позволяющий предотвратить возможность хищения электроэнергии при нарушении фазировки подключения токовых цепей однонаправленных счетчиков.
Технические характеристики электросчетчика
| Класс точности | 0,5(1,0); 1,0(2,0) |
| Номинальное напряжение, В | 3х57,7/100; 3х220/380 |
| Номинальная (максимальная) сила тока, А | 5(7,5), 5(50), 10(100) |
| Диапазон частот измерительной сети, Гц | от 47,5 до 52,5 |
| Чувствительность, Вт | 0,36 |
| Постоянная счётчиков, имп./(кВт.ч); имп./(квар.ч) — в режиме телеметрии — в режиме поверки | 5000 16000 |
| Максимальные параметры импульсного выхода: — напряжение, В — сила тока, мА | 24 30 |
| Полная мощность, потребляемая цепью напряжения не более, В*А | 7,5 |
| Активная мощность, потребляемая цепью напряжения не более, Вт | 0,5 |
| Полная мощность, потребляемая цепью тока не более, В*А | 0,1 |
| Тарификатор | Внешний или встроенный |
| Цифровой интерфейс CAN | + |
| Диапазон рабочих температур, ?С | от -20 до +55* |
| Масса счётчика не более, кг | 1,5 |
| Габаритные размеры (длина, ширина, высота), мм | 258х170х74 |
* — изменения постоянной обновления информации на ЖКИ от 1 до 255 сек позволяет сохранять работоспособность счетчика при температуре до – 40 ?С.
Модификации электросчетчика
| Модиф. | Класс точн. | Номи- нальное. напря- жение, В | Ном. (макс.) ток, (А) | Тарифи- катор, интерфейс, отсчетное устройство | Дополни- тельные функции |
| Измерение активной энергии в 1-м направлении | |||||
| 230А-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230A-02 | 1 | 3×220/380 | 10 (100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| Измерение активной и реактивной энергии в 1-м направлении | |||||
| 230AR-00 | 0,5 | 3×57,7/100 | 5(7,5) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230AR-02 | 1 | 3×220/380 | 10(100) | Внешний, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ? |
| 230ART1-00 | 0,5 | 3×57,7/100 | 5 (7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-01 | 1 | 3×220/380 | 5(7,5); 5(50) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-02 | 1 | 3×220/380 | 10(100) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| 230ART1-03 | 1 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: тока, напряжения, частоты, cos ?. Профиль мощн. |
| Измерение активной и реактивной энергии в 2-х направлениях | |||||
| 230ART2-00 | 0,5 | 3×57,7/100 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
| 230ART2-03 | 0,5 | 3×220/380 | 5(7,5) | Встроенный, интерфейс CAN, ЖКИ | Измерение пофазно: активно-реактивной энергии в 2-х направлениях, частоты, cos ?. Профиль мощн. |
Ресурсы, сроки службы электросчетчика
— минимальная наработка до отказа не менее 55000 ч. — межповерочный интервал 8 лет — средний срок службы не менее 30 лет — гарантийный срок эксплуатации 36 мес.
Габаритный чертеж электросчетчика Меркурий-230
Схема установки
На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:
Разберем подробнее. На клеммы в колодке, обозначенные А, В, С приходит провод подключенный к шинам питания 380 вольт, а далее через перемычки уходит на прибор учета.
С трансформаторов провод приходит на клеммы 1-7. Далее посредством перемычек уходит на счетчик. При необходимости , перемычки раскручиваются, и сдвигаются, разрывая цепь. Это позволяет снять сетевое напряжение и обеспечить безопасную работу с устройством, подключенным к испытательной коробке.
ИКК снабжена защитной прозрачной крышкой и устройством для опломбирования, винт со сквозным отверстием. Снятие и установка пломбы на ней происходит одновременно со счетчиком. На фото ниже собранный щит с электросчетчиком Меркурий и трансформаторами тока. Данный электрощит подготовлен для монтажа в ящик.
Главным помощником в экономии электрической энергии — это правильно подобранный счетчик. При покупке нужно будет определиться, какой именно тип счетчика необходим: однофазный или трехфазный.
Считчики данного типа отличаются повышенной надёжностью и техническими характеристиками. Ранее их применяли для контроля за электричеством на производстве и на предприятии. Но на данный момент их используют для устройства системы электричества в загородных домах. В чем такая необходимость? В увеличении количества электробытовой техники, которая требует от сети большей мощности. Было решено провести электрификацию домов. Читайте, как подключить розетку с заземлением .
Если рассматривать различия трехфазного и однофазного счетчика, то первоначально натыкаются на такой параметр, как напряжение. В случае с однофазным устройством оно равняется 220 В, а вот трехфазные счетчики могут работать с напряжением в 380 В. Устройство и принцип работы электродвигателя описаны .
Что касается преимущества трехфазного счетчика над однофазным, то:
- Трехфазное устройство позволяет существенно экономить в темное время суток. Этот параметр равен 50%.
- Модно подобрать вариант, который будет иметь соответствующие технические характеристики. Устройство соответствует определённому классу точности. Погрешность в данном случае варьируется от 2 до 2,5%.
- Моно нотировать изменения при анализе журнала событий.
- Имеется встроенный модем электросилового типа. Он отвечает за экспорт показателей по сети.
Что касается минусов, то это габаритные размеры и необходимость иметь опыт и навыки для установки оборудования данного типа.
Виды и устройство
Сегодня существует всего три вида трехфазных счетчиков:
Когда возникает необходимость установить счетчик данного типа, могут возникнуть трудности, которые напрямую связаны с их подключением. Если при монтаже однофазного устройства можно применить одну принципиальную схему, то в случае с трехфазными счетчиками можно использовать различное схематическое исполнение. Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться .
Схема подключения
Само собой, что схема подключения трехфазного счётчика будет иметь много схожих моментов с подключением однофазного устройства. Тем не менее, есть и принципиальная разница в этом вопросе. Эта схема будет изображена на корпусе устройства, вернее с обратной стороны его крышки.
Очень важно помнить о том, что при подключении следует соблюдать цветовую последовательность. При этом четные номера проводов – это нагрузка, а нечетные – ввод. Существуют следующие варианты подключения схемы трехфазного счетчика:
Существуют следующие варианты подключения схемы трехфазного счетчика:
Счетчик электроэнергии Меркурий 201
Счетчик Меркурий 201 – это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.
Модельный ряд счетчиков
Счетчик электроэнергии Меркурий 201 производит компания «Инкотекс». В серии 201 существует несколько модификаций: однотарифные счетчики – Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201.22, Меркурий 201.7, а так же многотарифный счетчик – Меркурий 201.8 TLO.
Компания «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета. Поставляет на рынок более 120 моделей приборов учета, которые отличаются высокой надёжностью, функциональностью, качеством и современным дизайном.

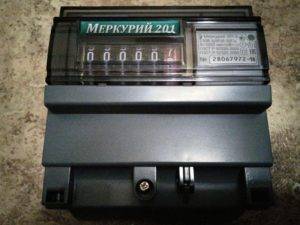

Фото счетчика Меркурий 201
Основные технические характеристики счетчиков Меркурий 201
Наименование параметров | Меркурий | ||||||
201.2 | 201.4 | 201.5 | 201.6 | 201.22 | 201.7 | 201.8 | |
| Класс точности | 1.0 | ||||||
| Номинальное напряжение, В | 230 | ||||||
| Номинальный (макс.) ток, А | 5(60) | 10(80) | 5(60) | 10(80) | 5(60) | 5(60) | 5(80) |
| Частота сети, Гц | 50 | ||||||
| Стартовый ток (чувствительность), мА | 20 | 40 | 20 | 40 | 20 | 10 | 20 |
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) | 2(10) | 1,5(15) | 2(10) | 2(10) | |||
| Устройство отображения | ЖКИ | ЖКИ | ОУ | ОУ | ЖКИ | ОУ | ЖКИ |
| Передаточное число имп./кВтчас | 6400 | 6400 | 3200 | 3200 | 6400 | 3200 (без импульсного выхода) | 5000 (без импульсного выхода) |
| Интерфейс силовой сети (PLC) | – | – | – | – | + | – | – |
| Диапазон рабочих температур, С | -40… +55 | -45… +75 | |||||
| Габаритные размеры, (ГхШхВ)мм | 65х105×105 | 66x77x91 | |||||
| Масса,не более, кг | 0,35 | 0,25 | |||||
| Межповерочный интервал, лет | 16 | ||||||
| Гарантия изготовителя, лет | 3 | ||||||
| Срок службы, лет | 30 |
Счётчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.
Технические характеристики счетчика
| Класс точности | 2.0 (1.0) |
| Номинальное напряжение, В | 230 |
| Базовый (макс. ) ток, A | 5(60) |
| Частота сети, Гц | 50 |
| Стартовый ток (чувствительность), мА | при Iбаз=5А – 20при Iбаз=10А – 40 |
| Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) | 0,5 |
| Устройство отображения | ОУ |
| Передаточное число имп./кВтчас | 3200 |
| Интерфейс силовой сети (PLC) | – |
| Диапазон рабочих температур, °С | -40… +55 |
| Габаритные размеры счётчика Меркурий 201.5, мм | 105 х 105 х 65 |
| Масса счётчика Меркурий 201.5, кг | не более 0,35 |
| Межповерочный интервал счётчика Меркурий 201.5 | 16 лет |
| Гарантия изготовителя на счётчик Меркурий 201.5 | 6 лет |
| Срок службы счётчика Меркурий 201.5 | 30 лет |
Фото электросчетчика Меркурий 201.5
Особенности конструкции
- технологический запас по классу точности;
- малые габариты счётчика Меркурий 201.
5;
- безвинтовой корпус счётчика;
- применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
- импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
- защита от хищения электроэнергии путём переполюсовки;
- крепление счётчика Меркурий 201.5 на DIN-рейку;
- счётчик Меркурий 201.5 комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.
Однофазный счётчик электроэнергии Меркурий 201.7
Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.
Фото счетчика Меркурий 201.7
Счетчик Меркурий 201.8 TLO
Счетчик электроэнергии Меркурий 201.8 TLO – предназначен для учёта активной и реактивной энергии в многотарифном (до 4-х тарифов) или однотарифном режимах.
Расшифровка обозначения:
- T- многотарифный
- L – модем PLC-II
- O – встроенное реле
Фото счетчика Меркурий 201.8 TLO
Схема подключения счетчика Меркурий 201
Схема подключения указа на внутренней стороне крышки самого счетчика.
Фото крышки счетчика Меркурий 201
Схема подключения счетчика электроэнергии Меркурий 201
Счетчик «Меркурий-230»: подключение косвенное
Подобный вариант подключения прибора учета не используется в бытовой сфере. Косвенная схема рассчитана на учет электрической энергии на шинах генерирующих предприятий. К таковым относятся атомные, гидравлические и тепловые электростанции.

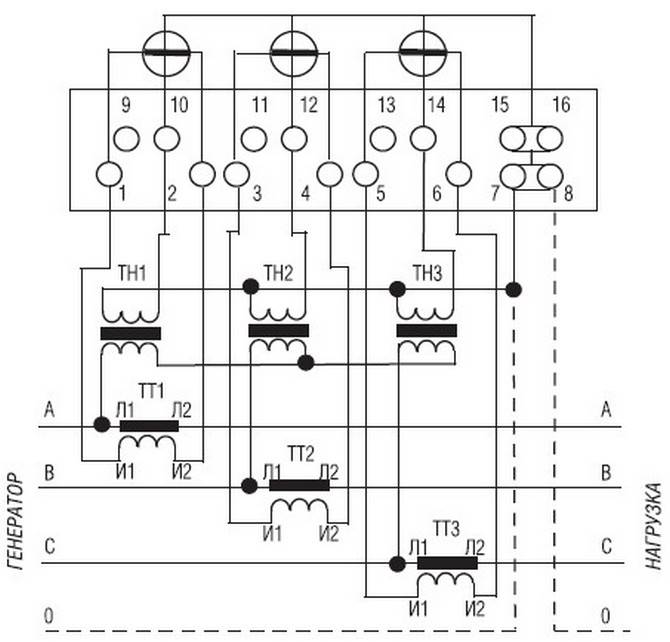

На шинах, которые отходят от генератора, устанавливаются трансформаторы тока. Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Последняя через распределительные устройства, по линиям передач, поступает к подключенным к сети потребителям.
Трёхфазный электросчётчик «Меркурий 230» считается электросчетчиком нового поколения — на нем предусмотрены телеметрические выводы и интерфейс для обмена данными. Счетчик оснащается электронной пломбой и может сам себя диагностировать автоматически.
Специалисты прошли обучение в Инкотекс» — производителе электросчетчиков Меркурий и имеют необходимые сертификаты. Установка самых современных приборов учета электроэнергии не является проблемой, если за дело берутся профессионалы. Звоните — наши сотрудники проконсультируют по вопросам подключения электросчетчиков, проведения электричества на участок, электроиспытаниям и электромонтажным работам.
| Прайс-лист на установку (замену) и перепрограммирование электросчетчиков | |||
| № | Наименование работы | Ед. изм. | Цена (руб.) |
| 1 | Замена (монтаж и демонтаж) электросчётчика однофазного (однотарифного, многотарифного) | шт. | 2000 |
| 2 | Замена (монтаж и демонтаж) электросчётчика трехфазного (прямого включения или косвенного) | шт. | 3500 |
| 3 | Установка, замена трансформаторов тока в цепях учета и защиты (до 1000 В) | шт. | 3200 |
| 4 | Программирование тарифного расписания или переход на зимнее/летнее время | шт. | 1000 |
| 5 | Меркурий 200.02 (однофазный, многотарифный) | шт. | 1800 |
| 6 | Меркурий 230 ART-01CN (прямого включения) | шт. | 4700 |
Подключение «Меркурий 230» через трансформаторы тока
Подключение электросчетчика «Меркурий 230» через ТТ
Счетчик «Меркурий-230» имеет возможность тарифного учёта электроэнергии по зонам суток, учитывает потери и передает измерения и накопленную информацию об энергопотреблении по цифровым интерфейсным каналам.
По отзывам многих специалистов, «Меркурий-230» является одним из самых распространенных электрических счетчиков для коммерческого учета – без сомнения, это одна из лучших моделей российской компании-производителей приборов учета ООО «НПК «Инкотекс».
Распространению модели способствует большое количество модификаций, которые предназначены как для просты пользователей, так и для учета электроэнергии в составе РђРЎРљРЈР.
Это интересно: Схема плавного включения и выключения светодиодных ламп
Информация на ЖК-индикаторе
Электрический счетчик «Меркурий-230» отображает на ЖК-индикаторе следующую информацию:
- Текущую дату и время.
- Частоту сети.
- Коэффициент мощности суммарный по трем фазам и по каждой из них.
- Ток и фазное напряжение в каждой фазе.
- Вечерний и утренний максимум реактивной и активной мощности в трех предыдущих месяцах и в текущем.
- Измеренное значение полной, реактивной и активной мощностей (период интеграции равен одной секунде) суммарно по трем фазам и по каждой с индикацией квадранта, в котором пребывает вектор полной мощности.
- Значение потребленной реактивной и активной электроэнергии суммарно по всем тарифам и по каждому из них с нарастающим итогом. Точность измерений — до сотых долей кВар/ч и кВт/ч.
Устройство и принцип работы
Принцип учёта предполагает фиксацию поступающих импульсов с последующим их преобразованием в информацию, обрабатываемую аналогово-цифровым модулем и отображаемую жидкокристаллическим дисплеем или механическим счётным устройством. В зависимости от исполнения и комплектации, данные передаются на удалённый компьютер посредством модема, сохраняясь во внутренней памяти электросчётчика.
Аппарат выполнен из следующих деталей:
- составного корпуса;
- электронного блока, включающего измерительные и фиксирующие устройства, плату памяти, жидкокристаллический дисплей;
- механического счётного блока (для исполнения АМ);
- узла подсоединения контактов, закрытого съёмной крышкой.
Технические характеристики
Технические характеристики счётчика Меркурий 201
Срок службы прибора
Электросчётчик характеризуется нормативной продолжительностью службы – 30 лет. В течение первых 36-ти месяцев работы возможна замена устройства или его гарантийный ремонт, если выяснится наличие неисправности, связанной с заводским браком. Гарантия не распространяется на случаи недобросовестной эксплуатации или неправильного подключения. Гарантия может продляться до 42 недель с момента выпуска, если устройство некоторое время не было подключено.
Межповерочный интервал
При приобретении прибора необходимо убедиться в наличии записи в паспортной документации, подтверждающей поверку изделия на заводе после изготовления. После установки поверка должна производиться регулярно с величиной межповерочного интервала в 16 лет. Подтверждается выполнение этих работ записью сотрудника, который проверял устройство, в паспорте изделия.
Стоимость счётчика
Счётчик отличается доступной ценой. Его можно приобрести за 660 рублей или дороже, если больший размер цены установлен продавцом. Устройство предлагается в специализированных магазинах или заказывается через интернет.
Подключение через трансформаторы: схемы
Преобразователи тока применяются в низковольтных установках с нагрузкой более 100А и мощностью до 0,4КВ. В сеть монтируются только трансформаторы. Силовые участки подключаются через ТТ. Линии напряжения присоединяются непосредственно к приборам учета. Метод получил название «полукосвенный».
В высоковольтных линиях электропередачи с нагрузкой свыше 1000В получил распространение косвенный способ. Совместно с ТТ трудятся трансформаторы напряжения (ТН).
Варианты полукосвенного метода – десятипроводная, семипроводная,совмещенная схемы монтажа. В каждой из технологий есть плюсы и минусы.
В десятипроводной схеме подключения линии тока и напряжения изолированы друг от друга. Раздельный учет тока, напряжения – достоинство метода. При проверках и обслуживании не приходится отключать электроэнергию. Токовые участки заземляются. При нарушениях работы в одной фазе не прекращаются измерения по другим фазам.
Недостаток – большое количество соединительных кроссов:
- перемычки от каждой из фаз – 3 шт.;
- нулевой проводник – 1 шт.;
- линии от преобразователя – 6 шт.
В семипроводном варианте 3 измерительные линии объединяются с нейтралью. Для прокладки понадобятся семь перемычек. Плюсы – легкость монтажа, меньший расход кабельной продукции. Отсутствие учета энергии при сбоях в работе каждой из фаз– минус.
Изредка встречается устаревший способ – с совмещенными линиями. Отключение потребителей при плановых проверках, ошибки в показаниях сделали его использование нецелесообразным.
В схему включения счетчика через трансформаторы тока входят:
- вводный автомат;
- ТТ;
- 3-фазный счетчик;
- амперметр;
- вольтметр;
- клеммный блок (КИП);
- комплект кабелей;
- клеммы.
Обязательное наличие испытательных коробок в схемах с ТТ прописано в п. 5. 1. 23 Правил устройства электроустановок (ПУЭ). Задача клеммного устройства – не допустить обесточивания потребителей при:
- выключении сети в каждой фазе;
- замене неисправного оборудования;
- шунтировании;
- установке образцового прибора учета;
- тестовых замерах.
Марки счетчиков различаются по конструкции, классу точности, способу монтажа. Универсальный вариант – электронный счетчик Меркурий 230 ART. Прибор включается как непосредственно, так и косвенно. Полезные качества – многотарифный режим, защита от взлома, встроенная память, модем передачи данных. Показатели расхода увеличиваются при нарушении очередности фаз. Срок эксплуатации – 30 лет.
Принципиальная схема подключения трехфазного счетчика через трансформаторы тока.
Контролируемая линия выводится на клеммы Л1, Л2. Контролирующая – на И1, И2. Перемычка К предусмотрена для защиты обмотки от перепадов напряжения. Уровень нагрузки I1 преобразуется до значения I2. N – нейтраль, A – амперметр, W – вольтметр.
Важные нюансы
Схема коммутации указывается в паспорте и на корпусе изделия.Чтобы не возникли сбои в электросети, элементы подбираются с идентичными свойствами:
- Приборы прямого включения не применяются в косвенной схеме.
- Для преобразователей с вторичным током 5А подходят 5-Амперные аппараты.
- В схеме участвуют ТТ с одинаковым К преобразования. Коэффициент рассчитывается в соответствии с параметрами сети.
- Трехфазное оборудование опасно для однофазной сети.
- Лучше взаимодействуют марки одного производителя.
В главе 1.5 Правил прописаны нормативные требования для правильного выбора преобразователей. Максимальный, в том числе аварийный, показатель нагрузки в контролируемой установке не должен превышать номинальные характеристики трансформатора.
На точность учета влияет направление потока в обмотках трансформаторов.Соблюдать полярность помогает маркировка клемм. В силовой сети приняты обозначения Л1, Л2; в измерительной– И1, И2. Соединение выполняется в строгой последовательности. Исключает путаницу цветная изоляция. Стандартные цвета указываются в ПУЭ. Правильность подключения проверяется гальванометром.
Как опытный дирижер, трансформатор регулирует работу энергосистемы.Подключение через ТТ снижает стоимость строительства. Не понадобится крупногабаритное оборудование. Компактный 5-Амперный приборчик измеряет нагрузку в сотни Ампер! Взаимодействовать с полезным аппаратом могут реле, амперметры, ваттметры. Благодаря трансформаторам соблюдается главное требование – безопасность учета электроэнергии.
