Комплектующие и правила пайки труб из полипропилена

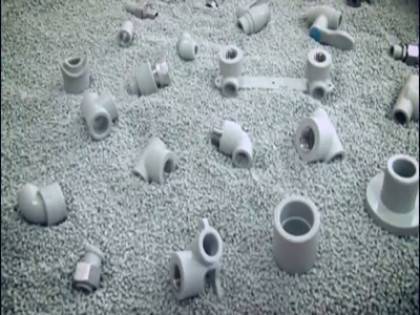

Виды фитингов для полипропиленовых труб
Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.
Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования
Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:
- Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением,
- Уголки. Область применения – изготовление угловых участков магистралей,
- Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена,
- Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.
Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.
Самостоятельная пайка полипропиленовых труб
Набор инструментов для пайки полипропиленовых труб
Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.
Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.
Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:
- Обезжирить место пайки на патрубках.
- С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
- Включить паяльник и выставить его на определенную температуру.
- После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
- После определенного промежутка времени состыковать патрубок и муфту между собой.
- Дождаться окончательного остывания.
Порядок пайки полипропиленовых труб
По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.
Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.
Таблица для пайки полипропиленовых труб
Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.
Категории полипропиленовых труб
| Маркировка | Конструкционные особенности | Сфера применения | Максимальная рабочая температура, С | Номинальное давление, МПа |
| PN10 | Тонкостенная труба | Холодное водоснабжение | +20оС | 1Мпа (10,2 кг/см2) |
| Системы теплых полов | +45оС | 1Мпа (10,2 кг/см2) | ||
| PN20 | Универсальная труба | Горячее водоснабжение | +80оС | 2Мпа (20,4 кг/см2) |
| PN25 | Труба армированная алюминиевой фольгой | Горячее водоснабжение и центральное отопление полипропиленом | +95оС | 2,5Мпа (25,49 кг/см2) |
| PN16 (редкий вариант) | +60оС | 1,6Мпа (16,32 кг/см2) |
Цельные полипропиленовые трубы Трубы полипропиленовые для отопления диаметры внешние:
- PN10: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм;
- PN20: 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 мм:
- PN25: 20, 25, 32, 40, 50, 63, 75 мм.
Армированные полипропиленовые трубы для отопления PN25 имеют слой алюминиевой из фольги или стекловолокна.
Цветовая палитра полипропиленовых труб: белый и серые, зеленые и черные(защита от ультрафиолета).
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:
- При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
- Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
- При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам. Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).
Двухтрубная система с самоциркуляцией
Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:
- Подача и обратка проходят по разным трубам.
- Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
- Второй подводкой батарея подключается к обратке.
В результате, двухтрубная система радиаторного типа дает следующие преимущества:
- Равномерное распределение тепла.
- Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
- Проще выполнить регулировку системы.
- Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
- Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.
Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.
Преимущества полипропиленовых изделий в отопительной системе
- Очень простой монтаж. Проложить такую сеть можно своими силами, а для стальных аналогов нужно использовать профессионального сварщика.
- Полипропиленовые изделия не подвергаются коррозии, а это в значительной мере повышает сроки использования сети.
- Внутри заготовок не образуются отложения, и они не забиваются так, как стальные трубопрокатные аналоги.
- Полипропиленовые изделия очень гибкие, но при этом они имеют большой показатель механической устойчивости, они функционируют при большой температуре и давлении.
- Жидкость в такой магистрали циркулирует лучше, и это повышает теплоотдачу сети.
- Затраты на такую сеть значительно меньше, если сравнивать с другими материалами.
Все эти характеристики привели к тому, что данные трубопрокатные материалы применяют все чаще и чаще.
Монтаж трубопровода
Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:
- раскладка элементов согласно схеме;
- сварка или пайка труб;
- соединение с помощью фитингов;
- присоединение отопительных приборов.
В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.
Как спаять отопительный трубопровод
Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.
Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд. Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

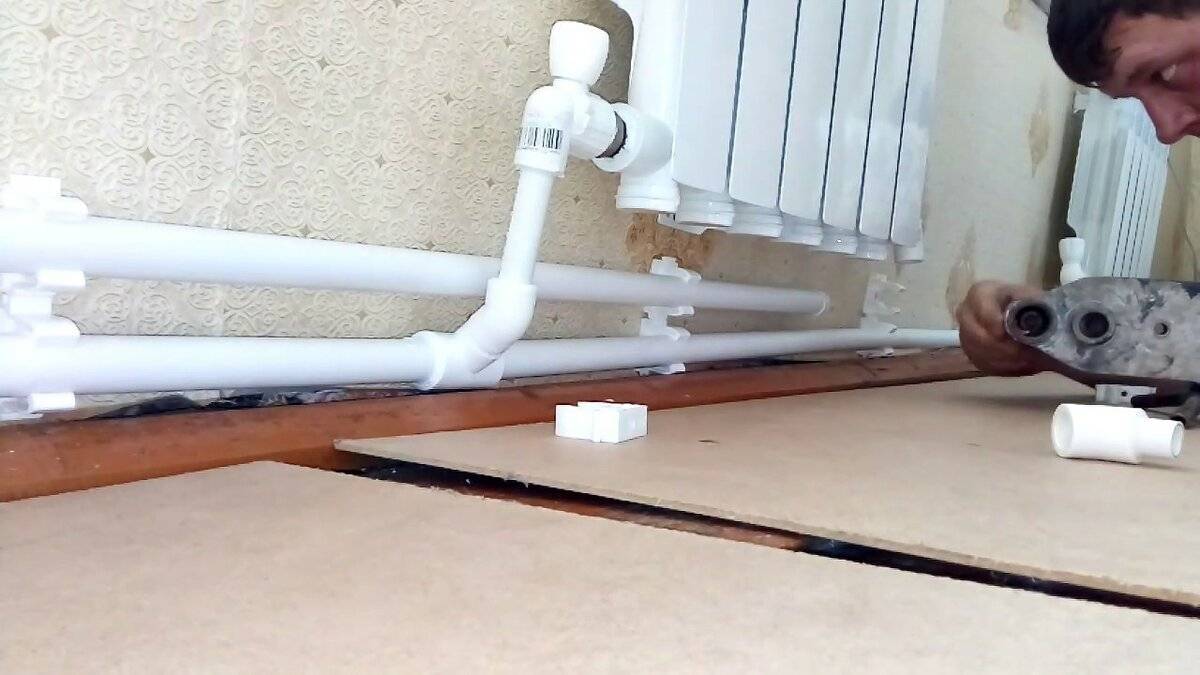

Крепление трубопровода к стене
Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.
Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.
Крепление радиаторов
Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.
Схемы отопления из полипропилена для частного дома
- однотрубная или двухтрубная;
- двухтрубная с горизонтальной разводкой;
- двухтрубная с вертикальной разводкой;
- коллекторная.
Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.
Двухтрубная схема с горизонтальной разводкой
В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.
Схема вертикальной разводки
Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

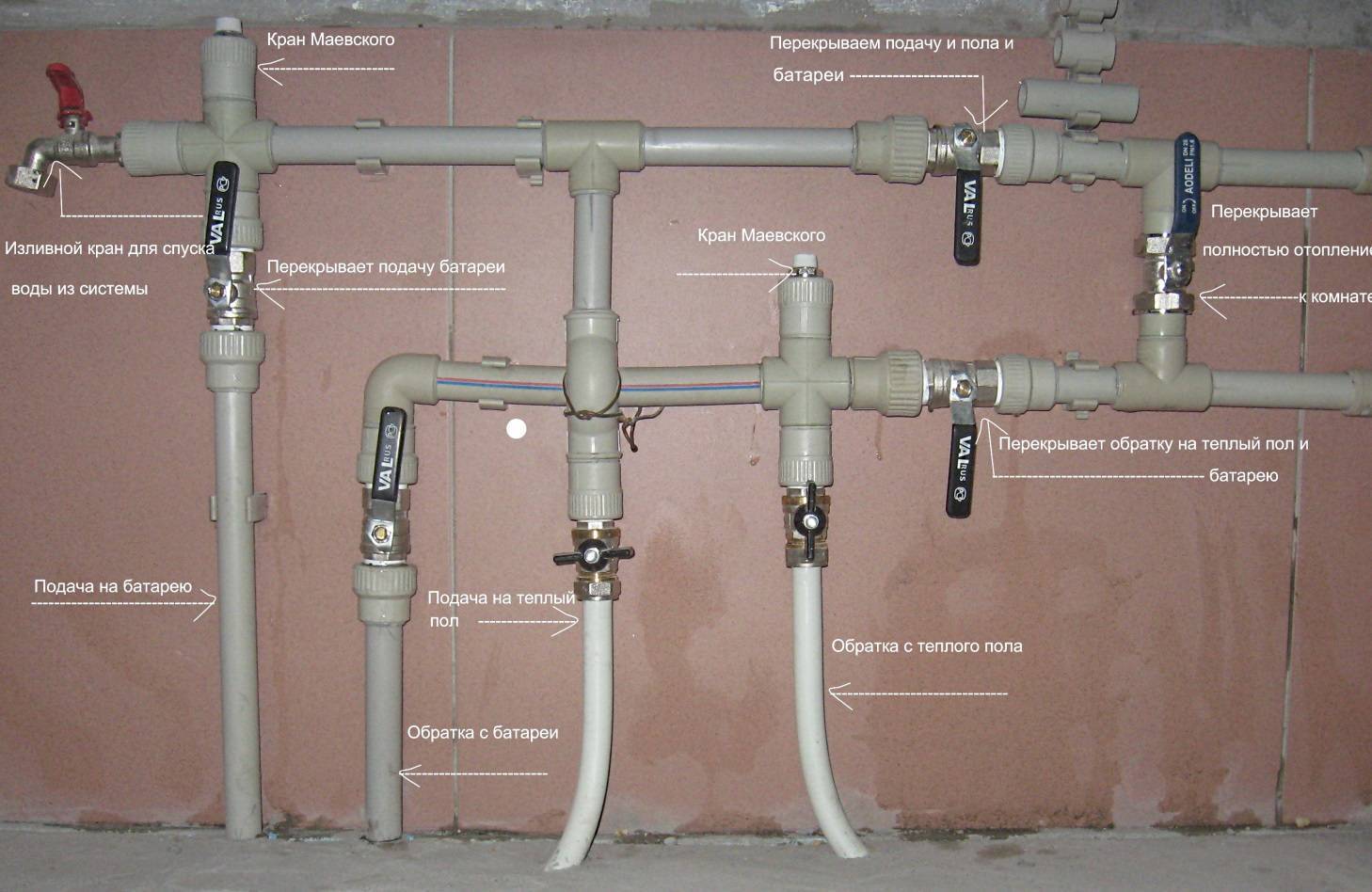

Использование распределительного коллектора

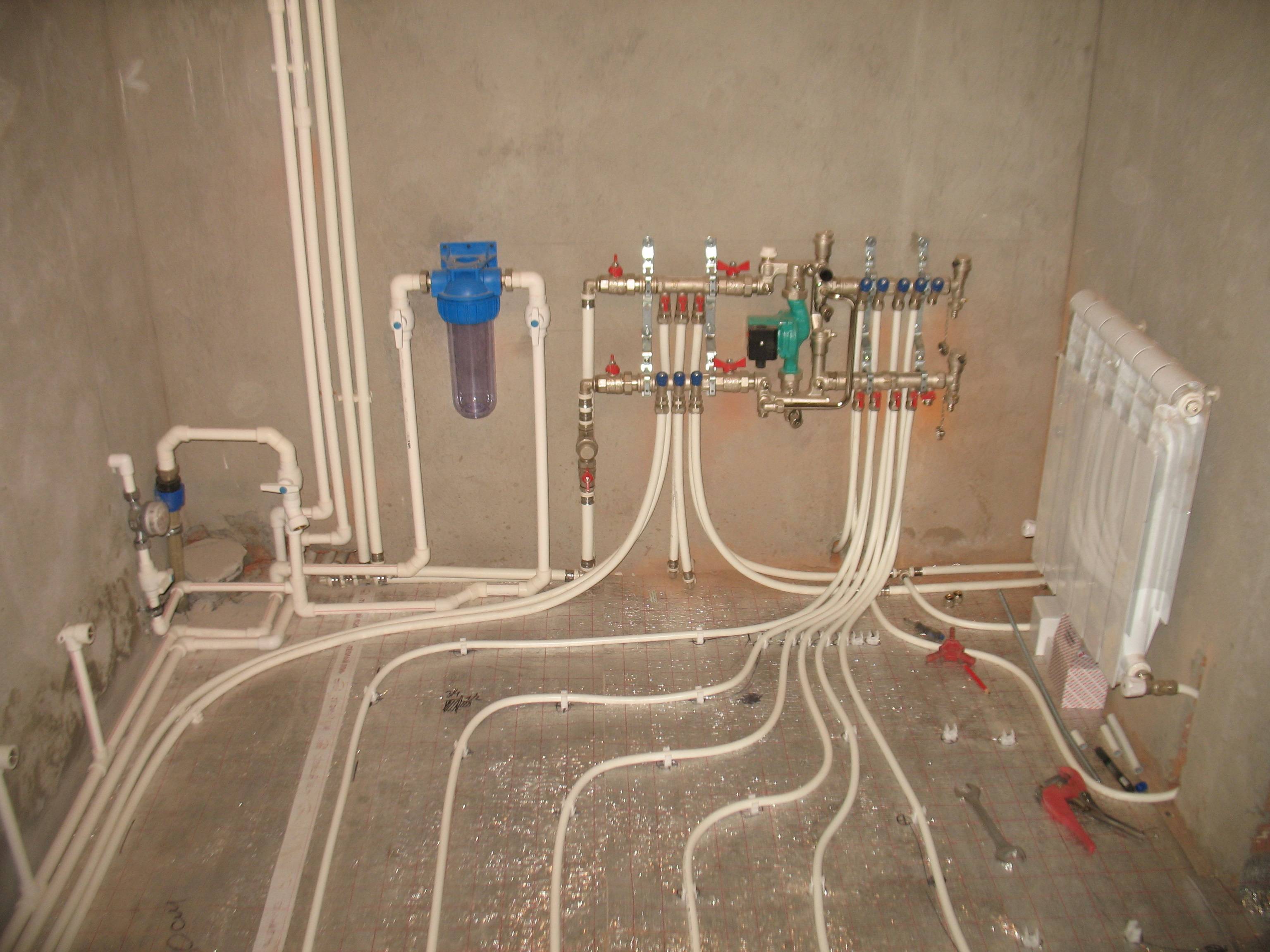

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.
Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.
Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.
Комплектующие и правила пайки труб из полипропилена
Виды фитингов для полипропиленовых труб
Соединение полимерных труб может выполняться нескольким способами – пайкой, разъемными или неразъемными фитингами, склейкой. Для установки водяного отопления своими руками из полипропилена лучше всего подойдет диффузионная сварка. Основным соединительным элементом в этом случае являются фитинги.
Важно, чтобы качество приобретаемых компонентов не уступало трубам. Все фитинги для труб из полипропилена для отопления не имеют армирования
Это компенсируется более толстой стенкой. Они отличаются внешним видом и областью применения:
- Муфты. Предназначены для соединения отдельных труб в единую магистраль. Могут быть как одного диаметра, так и переходными для состыковки трубопроводов с разливным сечением;
- Уголки. Область применения – изготовление угловых участков магистралей;
- Тройники и крестовины. Необходимы для разделения магистрали на несколько отдельных контуров. С их помощью делается коллектор для отопления из полипропилена;
- Компенсаторы. Горячая вода провоцирует температурное расширение трубопроводов. Поэтому перед тем как спаять отопление из полипропилена следует установить компенсационные петли, которые не дают появиться поверхностному натяжению в магистрали.
Во время монтажа отопления из полипропилена необходимо применять специальный тип запорной арматуры, предназначенной для пайки.
Самостоятельная пайка полипропиленовых труб
Набор инструментов для пайки полипропиленовых труб
Для того чтобы сделать отопление из полипропилена следует приобрести минимальный набор инструментов. В него входят паяльник для труб, специальные ножницы и торцеватель. Последний необходим для зачистки патрубков от армирующего слоя в районе пайки.
Перед пайкой отопления из полипропилена следует отрезать нужный размер трубы. Для этого предназначены специальные ножницы с основанием для патрубка. Они обеспечат ровный срез без перекоса.
Для самостоятельного монтажа отопления из полипропилена потребуется выполнить следующие действия:
- Обезжирить место пайки на патрубках.
- С помощью торцевателя удалить армирующую прослойку из зоны нагрева.
- Включить паяльник и выставить его на определенную температуру.
- После нагрева зеркала установить патрубок и муфту в насадки. Нельзя делать осевые вращения во время нагрева полипропилена.
- После определенного промежутка времени состыковать патрубок и муфту между собой.
- Дождаться окончательного остывания.
Порядок пайки полипропиленовых труб
По такой технологии можно сделать надежную систему отопления из полипропилена своими руками. Преимущество данного метода заключается в возможности осуществления пайки на уже смонтированных участках магистрали. Таким способом можно оперативно выполнять ремонт отопления частного дома своими руками из полипропилена.
Важным моментом во время самостоятельной пайки водяного отопления из полипропилена является время нагрева заготовок. Оно зависит от диаметра трубы и толщины стенок. При недостаточном расплавлении материала процесс диффузии будет низок, что со временем приведет к расслоению стыка. Если же перегреть патрубок и муфту произойдет испарение части материала, и как следствие – сильное уменьшение наружных габаритов. Поэтому для монтажа отопления из полипропилена следует придерживаться рекомендуемого времени нагрева пластика в зависимости от его диаметра и толщины стенки.
Таблица для пайки полипропиленовых труб
Во время самостоятельной установки из полипропилена своими руками необходима хорошая вентиляция в помещении. При испарении пластика его летучие компоненты могут попасть в органы дыхания.
Требования к монтажу ↑
Самыми базовыми требованиями к монтажу такого рода системы отопления является наличие в ней основных элементов, соответствующего оборудования, комплектующих и крепежей:
котел – может являться элементом нагревания, а может быть сооружен сверху на источнике нагрева – каменной угольной печи;
трубы ПП – их функция транспортировать и обеспечивать эффективную циркуляцию горячей воды с подводкой к радиаторам;
радиаторы – являются непосредственными элементами обогрева помещения;
соединительная арматура – необходима при различных видах соединения полипропиленовых труб (это фитинги, переходники, тройники, крестовины и прочие элементы);
крепежи – такая оснастка нужна в любом монтажном деле, ведь без нее не обходится ни одна установка какой-либо трубопроводной системы (держатели, шурупы, дюбеля, фум-лента для уплотнения соединений и прочие материалы).
Для тех участков соединений трубопровода из полипропилена, где требуется сварка, нужны следующие приборы, материалы и инструменты:
специальный сварочный аппарат;
труборез, нож или кусачки;
шейвер для зачистки обрезанных краев труб;
Кроме тщательной подготовки всех необходимых инструментов, следует также помнить ряд правил, требований и рекомендаций, которые помогут в процессе работы с полипропиленовыми трубами:
- не стоит размещать трубы в местах, где находятся источники тепла превышающие нагрев до 130˚С (печи, обогреватели и прочее), иначе трубы начнут вздуваться в некоторых местах;
- разрезайте трубы на отрезки при помощи исключительно специальных инструментов: нож для резки труб, труборез или кусачки. Если не следовать этой рекомендации труба на ее краю от неправильного механического воздействия может треснуть;
- при разрезах труб из полипропилена придерживайтесь строго прямого угла – 90˚;
- разделение на отрезки ПП труб позволит продлить сроки их эксплуатации, а при необходимости оперативно осуществить ремонт;
- запаситесь большим количеством держателей, устанавливайте их друг от друга на расстоянии 0,5 метра и тогда ваши трубы не будут провисать, когда по ним будет течь горячая вода;
- перед началом работы все участки труб, крепежных соединительных элементов, оборудования нужно проверить на наличие различных загрязнений. Особенно это касается самих труб – внутри них ничего не должно быть;
- самой оптимальной температурой воздуха во время работы с полипропиленовыми трубами является температура не ниже 5 градусов тепла;
Видео о монтаже канализации своими руками, можно найти на странице со статьей: монтаж канализации своими руками.
Какой необходимо подобрать диаметр канализационной трубы для унитаза, смотрите в статье.
- старайтесь защитить полипропиленовые трубы от каких-либо механических воздействий (не роняйте на них ничего тяжелого, не ударяйте ими об твердые предметы и т.д.);
- для соединений не нужно самостоятельно нарезать резьбу на самих трубах – для этих целей существует специальные элементы – фитинги, которые уже имеют резьбу соответствующих размеров;
- используйте для надежности креплений и соединений фум-ленту;
- обязательно зачищайте края труб после их резки;
- после спайки дайте спокойно полежать деталям около 2-5 минут, чтобы материал полностью затвердел;
- следуйте всем инструкциями во время работы со сварочным аппаратом и выдерживайте необходимую температуру для спайки полипропиленовых деталей – не больше не меньше 260˚С;
- сварка ПП труб обязательно должна производиться в хорошо вентилируемом помещении, которое находиться отдельно от спален, кухонь, где в данное время живут люди. Иначе, не смотря на то, что дым быстро выветривается, можно получить отравление организма от вдыхаемого горячего полипропилена;
- после установки отопительной системы из полипропиленовых труб обязательно проведите тестовый запуск. В течение нескольких первых дней температуру воды нагревают постепенно, также не спеша увеличивают и нагрузку давления скоростей подачи в систему горячей воды. Лучше не торопиться, чем потом все переделывать.
Приваривание седел к готовому трубопроводу системы отопления
Сваривание седла Если после выполнения монтажных работ или при ремонте существующей системы отопления возникла необходимость создать какое-либо дополнительное ответвление от трубопровода можно использовать метод приваривания седел. Этот метод также используется для присоединения трубопровода меньшего диаметра без специальных переходников к трубопроводу большего диаметра.
Различают приварное седло и вварное седло.
Приварное седло Вварное полипропиленовое седло
Монтаж вварного седла предполагает использование специального сверла-фрезы для подготовки посадочного места
Фреза для вварного седла
Процесс вваривания или приваривания седла:
- Подготовка свариваемых поверхностей — чистые, обезжиренные, сухие.
- Для ввариваемого седла с помощью фрезы готовится посадочное место. В случае монтажа штуцера к армированной алюминием полипропиленовой трубе необходимо фрезой «пройти» слой фольги для обеспечения большей площади контакта свариваемых поверхностей.
- Разогрев сварочного аппарата до температуры 260ОС.
Процесс правильного сваривания таких элементов предполагает использование на сварочном аппарате специальных полукруглых нагревательных гильз.
Гильзы на сварочный аппарат для вваривания седла
Их отсутствие может создать дополнительные трудности при монтаже, но при определенной сноровке можно разогреть свариваемые поверхности и обычными насадками подходящего диаметра, хотя… Кто будет гарантировать качество соединения?
- Нагрев поверхности трубы продолжается примерно 25-30 с при этом одновременно (около 20 с) нагревается поверхность приварного (вварного) седла.
- Убрав сварочный инструмент быстро одним движением прижать седло к нагретому участку трубы и зафиксировать соединение на 30 с. Через 7-10 минут это седло пригодно к дальнейшей «монтажной эксплуатации».
- В случае использования приварного седла после его монтажа необходимо просверлить отверстие в трубе месте посадки с помощью спирального сверла подходящего диаметра. При этом необходимо избежать попадания стружки в трубу, а также контролировать глубину просверливания, чтобы не повредить противоположную стенку трубы.
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.
Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.
Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.
Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
16 | 10,6 | 2,7 | ||||
20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
32 | 26 | 3 | 21,2 | 5,4 | 21,2 | 3 |
40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
90 | 73,6 | 8,2 | 6 | 15 | ||
110 | 90 | 10 | 73,2 | 18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
