Схема ленинградской отопительной системы

Технология установки системы Ленинградка в частном доме

Если будет делаться ленинградская система отопления частного дома своими руками, то нужно пошагово разобраться в технологии монтажа. Если планируется скрытая прокладка трубопровода, то на подготовительном этапе в стеновой поверхности делают штробы для прокладки труб. Поскольку теплопотери при скрытой прокладке повышаются, трубы утепляют специальным материалом. При открытой разводке утеплять трубопровод не нужно.

Выбор трубопровода и батарей

Для устройства разводки можно использовать металлические или пропиленовые трубы. Трубопроводы из полипропилена проще и быстрее монтируются, но не применяются в северных широтах. Это связано с высокой температурой теплоносителя, что может привести к разрыву трубопровода.

Подготовка воды для системы отопления и как ее правильно умягчить

Для выбора диаметра трубопровода учитывают число радиаторов:

  • для подключения не больше пяти приборов применяют трубы диаметром 2,5 см (радиаторы устанавливают на байпасы сечением 20 мм);
  • чтобы сделать контур из 6-8 отопительных приборов, используют трубы сечением 32 мм, а байпас диаметром 25 мм.

Не менее важно правильно определить количество секций, потому что на выходе из каждой батареи температура теплоносителя понижается на 20°С. Хоть она и смешивается с теплоносителем с высокой температурой (70 градусов), все равно на входе в следующий прибор вода немного прохладнее

Таким образом, при прохождении каждого последующего радиатора температура циркулирующей жидкости будет ниже.

Чтобы компенсировать теплопотери и повысить теплоотдачу радиаторов, число секций в каждом последующем отопительном приборе увеличивают. Чтобы правильно рассчитать теплоотдачу и количество секций, учитывают, что тепловая мощность первого прибора в контуре равна 100%, на второй радиатор требуется 110% тепловой мощности, на третью батарею – 120% и так далее. Иными словами требуемую тепловую мощность каждого следующего прибора в контуре увеличивают на 10%.

Монтаж

Выше мы разобрались, что такое Ленинградка в отоплении, теперь пришла очередь поговорить о монтаже системы. В таких контурах батареи обязательно устанавливаются на байпасах. Для этого они встраиваются в магистральный трубопровод на отдельных отводах. Причем расстояние между каждым отводом нужно точно вымерять. Допускается погрешность не больше 2-х миллиметров. Благодаря такой точности расчетов шаровые краны с американкой и отопительные приборы можно установить правильно.

На отводы устанавливают тройники. Одно отверстия выделяют для установки байпаса. Чтобы установить второй тройник, нужно измерять расстояние между центральными осями отводов

Важно не забывать, что этот размер изменится после установки байпаса

Во время сваривания металлических трубопроводов стараются, чтобы не образовывались внутренние наплывы. Когда байпас будет соединяться с магистралью, сначала приваривают тот его край, который позволит безопасно установить другой конец.

На радиаторы устанавливают угловые вентили и комбинированные муфты. Затем монтируют байпасы с отводами. Для этого длину отводов вымеряют отдельно. Излишек трубы срезают, а комбинированную муфту убирают. После этого муфты фиксируют на отводах сваркой.

Перед первым запуском из системы спускают воздух через краны Маевского. После запуска проводится балансировка работы игольчатых клапанов, чтобы выровнять температуру во всех отопительных приборах.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

  • котел для нагрева теплоносителя;
  • металлический или полипропиленовый трубопровод;
  • радиаторы (батареи);
  • расширительный бак или бачок с клапаном (для открытой системы);
  • тройники;
  • насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
  • шаровые краны;
  • байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

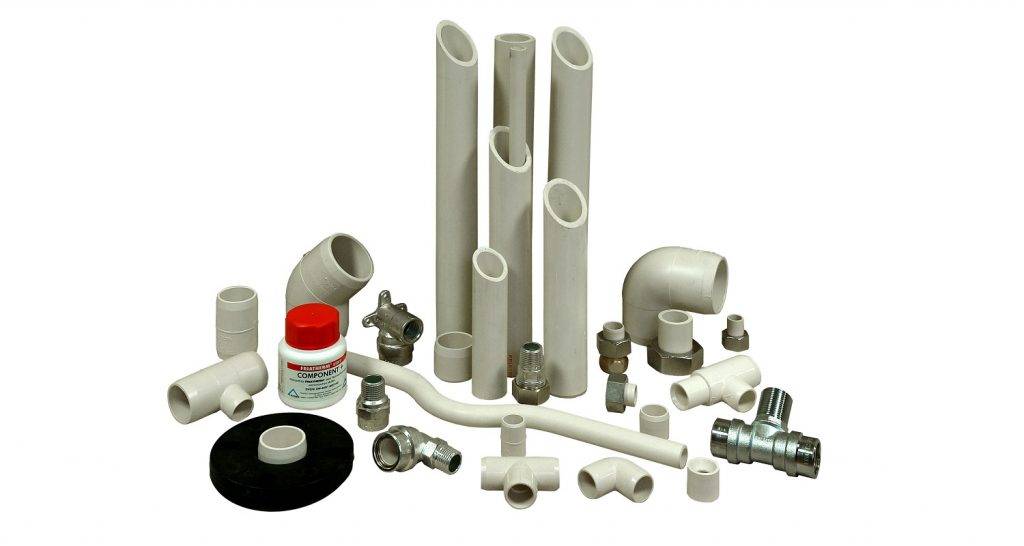

Какой лучше выбрать материал для трубопровода?

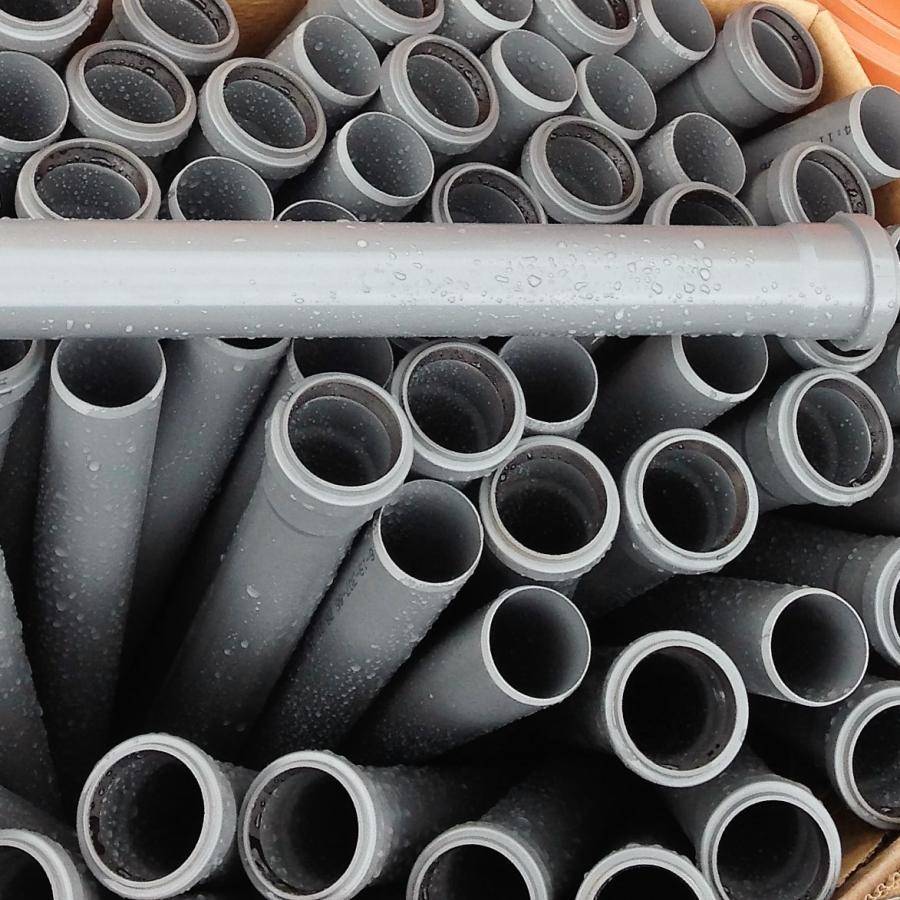

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм

Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

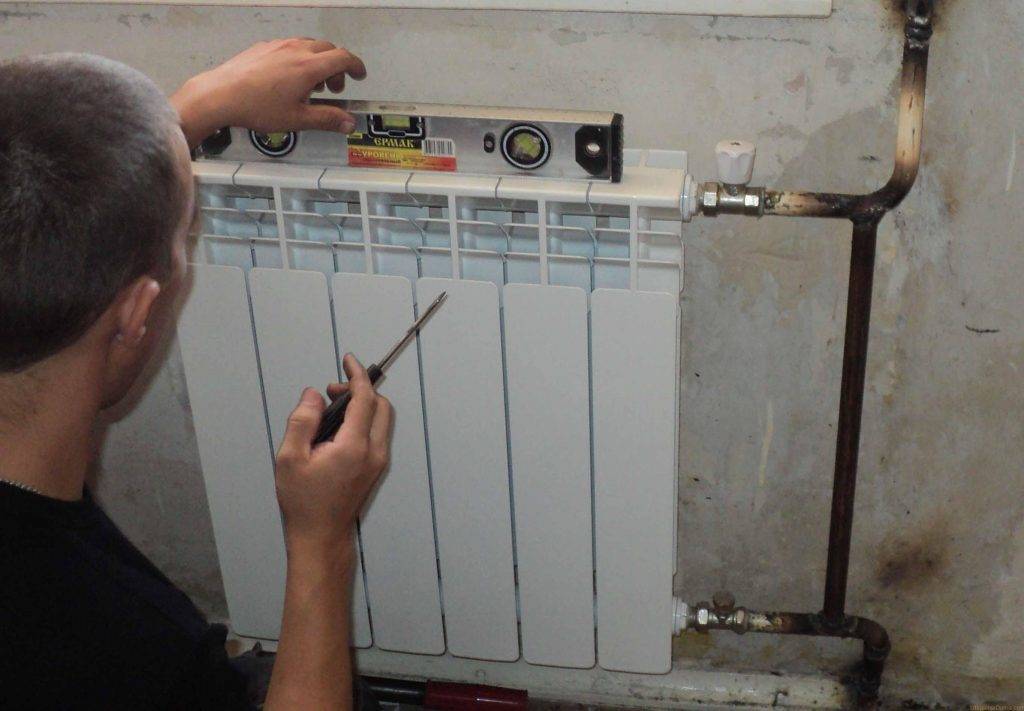

Соединение радиаторов и труб

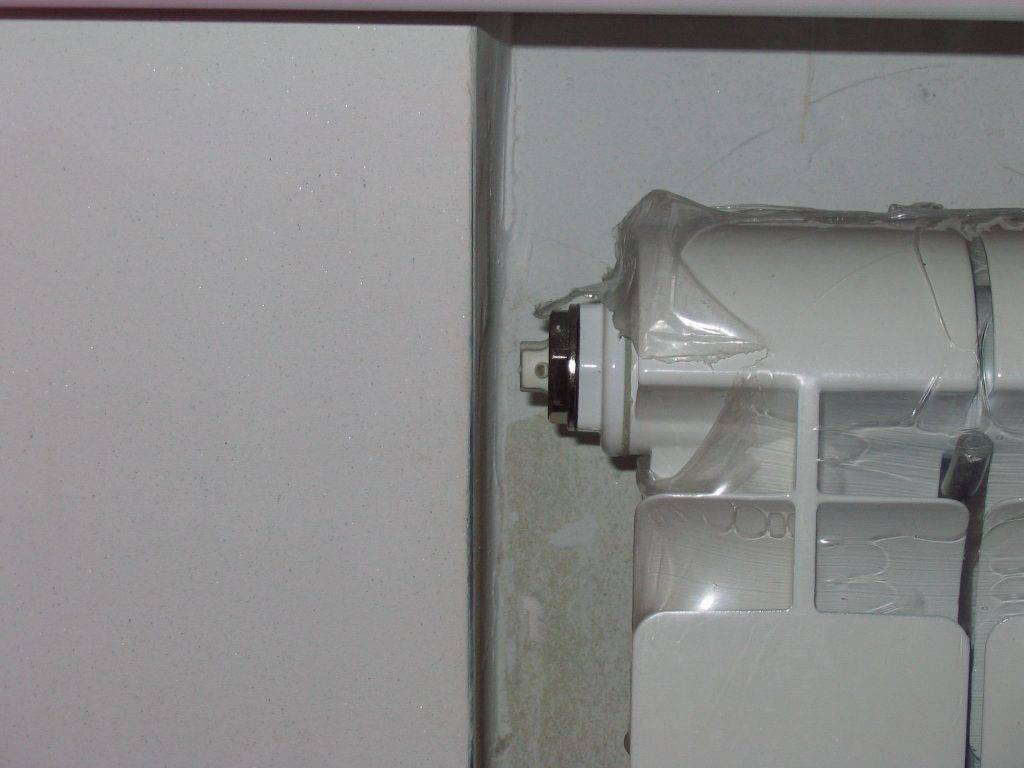

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Характеристики Ленинградки

При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:

  • Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
  • Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.

Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.

Для улучшения свойств оборудования его комплектуют различными приспособлениями:

  • Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
  • Термостаты направляют теплоноситель в нужные зоны.
  • Вентили используют для регулировки циркуляции воды.

Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.

Достоинства и недостатки

К плюсам использования относят:

  • Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
  • Доступность – детали для сборки есть в любом строительном магазине.
  • Система отопления частного дома Ленинградка при поломках легко ремонтируется.

Среди недостатков отмечают:

  • Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
  • Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
  • Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.

Как правильно монтировать?

Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:

1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.

Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.

2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.

Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:

  • Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
  • Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
  • В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
  • Замыкают оборудование на нагревательном котле.

Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.

«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».

Григорий Астапов, Москва.

«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».

Олег Егоров, Санкт-Петербург.

«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».

Алексей Чижов, Екатеринбург.

Способы модернизации стандартной системы

Дополнений к отопительной системе есть очень много. Так, вы сможете установить радиаторные регуляторы, термостаты, вентили и клапаны. Все это позволит значительно улучшить уровень отопления в вашем доме.

Так, вы сможете контролировать рабочие температуры и экономить расход тепловой энергии. Например, в доме есть комната, где никто не проживает и не проводит время, ее можно будет отключить, или снизить температуру прогрева. Также вы сможете выделить помещения, где нужен более интенсивный обогрев (детская, угловые комнаты и т.д.).

Очень полезным дополнением являются и краны на байпасах. Такой элемент дает возможность делать замену деталей или проводить ремонтные работы без полного отключения отопительной системы.

Контролировать работу каждой батареи по отдельности и обеспечить лучшее продвижение жидкости теплоносителя поможет циркуляционный насос и вентили на радиаторах. Это также позволит снять отдельную часть системы и провести ее ремонт без отключения отопления полностью. Такая модернизация позволит обустроить однотрубную систему с возможностью контроля теплоносителя. Правда, все это скажется и на общей стоимости отопительной системы.

Виды системы отопления «Ленинградка»

Двухтрубная система отопления обладает множеством достоинств. Она позволяет обеспечить равномерный прогрев помещений, так как температура теплоносителя на всем протяжении системы практически одинаковая. Недостатком двухтрубной схемы является ее дороговизна – нужно покупать больше труб, выполнять много соединений. Зато она позволяет отапливать частные дома любой площади.

Однотрубные системы отопления отличаются от двухтрубных меньшими расходами на монтаж и его простотой.

Если же домовладение маленькое, то создавать сложную и дорогую двухтрубную систему не имеет особого смысла. Лучше всего сэкономить деньги и проложить однотрубную систему. Она обеспечит прогрев всех помещений и позволит уменьшить затраты на монтаж. Как мы уже говорили, такая схема приведет к тому, что в дальних комнатах будет заметно прохладнее – это связано с остыванием теплоносителя по мере последовательного прохождения радиаторов (именно так и протекает теплоноситель в подобных системах, возвращаясь в котел по одной целой трубе).

Что же делать в этой ситуации? Мы рекомендуем использовать однотрубную систему отопления с естественной циркуляцией «Ленинградка». Чем она отличается от стандартного однотрубного отопления? Все дело в том, что в обычном отоплении теплоноситель проходит через трубы последовательно, отдавая им все свое тепло. В «Ленинградке» входы и выходы радиаторов замыкаются перемычкой/байпасом. Что это дает?

  • Теплоноситель протекает не только через радиаторы, но и через перемычки – это компенсирует снижение его температуры;
  • Появляется возможность регулировать температуру в комнатах – теплоноситель течет только по перемычке, по перемычке и радиаторам, только через радиаторы;
  • Уменьшается гидравлические сопротивление – улучшается естественное протекание теплоносителя.

Схема отопления «Ленинградка» в частном доме небольшой площади – это экономия на материалах и равномерный прогрев всех помещений.

Перекрывая перемычку/байпас или батарею отопления, следует опасаться полного перекрытия отопительной системы – это недопустимо, так как приводит к перегреву отопительного котла и срабатыванию автоматики, препятствующей его поломке.

Одним из отличительных черт «Ленинградки» является байпас, на который желательно установить кран, как и на отводы идущие к радиатору.

Система отопления «Ленинградка» с принудительной циркуляцией может потребоваться при обогреве домов большой площади. Например, вы решили пристроить к своему домику еще пару комнат, но не хотите тратиться на прокладку двухтрубной системы. В этом случае вам необходимо позаботиться об улучшении напора теплоносителя в системе – для этого она дополняется небольшим циркуляционным насосом. Что он даст?

  • Улучшение протекания теплоносителя – он сможет преодолеть гидравлическое сопротивление труб и соединений;
  • Более равномерный прогрев – вода просто не будет успевать остывать, так как она течет по трубам с увеличенной скоростью;
  • Возможность увеличения максимальной длины горизонтальных участков – система сможет обогреть дом большой площади.

По своей эффективности «Ленинградка» близка к двухтрубным системам, но это справедливо лишь в отношении домов небольшого размера. В крупных постройках соперничать с двухтрубным отоплением невозможно.

Принцип работы

Принцип работы «ленинградки» в общем-то не отличается от такового в любой однотрубной отопительной системе.

Система функционирует следующим образом:

  • котел нагревает воду и подает ее частично на верхний контур, а частично – в расширительный бак (туда поступают излишки теплоносителя;
  • нагретый теплоноситель легче холодного, поэтому поднимается в батарею, вытесняя холодный вниз;
  • в батарее вода отдает свое тепло, и сама вытесняется более горячей, которая только что поступила из котла;
  • остывший теплоноситель поступает в нижний контур, который ведет ко входу в котел;
  • после поступления холодной воды в котел цикл повторяется.

Технология монтажа системы Ленинградка в частном доме

Что такое Ленинградка в отоплении, мы разобрались, теперь пришла очередь рассказать об особенностях ее монтажа. На подготовительном этапе в стенах штробят отверстия для прокладки труб, если планируется их скрыть. При этом трубопровод обязательно утепляется для защиты от теплопотерь. При желании можно не штробить стены и сделать видимую разводку.

Выбор труб и радиаторов

Полипропиленовые трубы легко и быстро монтируются, но не подходят для построек в северных широтах. В таких регионах устанавливают только металлические трубы, потому что при высоких температурах теплоносителя полипропилен может лопнуть.

Диаметр труб подбирается по количеству батарей:

  • на 4-5 радиаторов понадобится трубопровод сечением 25 мм, а также байпас диаметром 2 см;
  • для 6-8 батарей применяют трубопровод сечением 3,2 см и байпас диаметром 2,5 см.

Также нужно правильно рассчитать число секций в батареях, ведь на входе в прибор теплоноситель имеет одну температуру, а на выходе она уменьшается на 20 градусов. После этого немного охлажденная жидкость смешивается в контуре с теплоносителем с температурой 70°С. Именно поэтому в следующий радиатор попадает жидкость с меньшей температурой, чем в первый. При каждом прохождении отопительного прибора температура будет опускаться все ниже.

Для компенсации теплопотерь увеличивают количество секций в каждом последующем радиаторе контура. Из-за этого теплоотдача прибора повышается. При этом учитывают, что на первый радиатор закладывают 100% мощности, второй прибор требует 110% мощности, а третий – 120%. Требуемую мощность каждого последующего радиатора повышают на 10%.

Укладка и монтаж

Разводка отопления Ленинградка в частном доме подразумевает обязательную установку байпасов. Они встраиваются в магистраль с отдельными отводами

Важно точно вымерять расстояние между отводами. Допустимая погрешность не более 0,2 см. Это позволит точно установить радиатор и угловые краны с американкой

Это позволит точно установить радиатор и угловые краны с американкой.

К отводам крепят тройники и оставляют одно отверстие для установки байпаса. Для установки второго тройника измеряют длину между осями отводов. При этом учитывают размер после установки байпаса на этот элемент.

При сварке металлических труб обязательно избегают внутренних наплывов

При соединении байпаса с магистралью важно первым приварить тот край, который обеспечит простую установку другого конца, потому что бывают ситуации, когда паяльник невозможно вставить между тройником и трубой

Радиаторы вешают на комбинированные муфты и угловые вентили. После этого устанавливают байпас с отводами, длину которых отдельно измеряют. Лишние участки срезают и удаляют комбинированные муфты. Муфты приваривают к отводам.

Перед первым пуском системы из нее стравливают воздух посредством кранов Маевского. Когда запуск выполнен, проводят балансировку системы – регулируют игольчатые клапаны и выравнивают температуру в приборах.

Котел — какой выбрать

Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%!

Типы и достоинства двухтрубной отопительной системы

Технической особенностью отопительной системы данного типа является то, что она состоит из двух магистралей трубопровода. Один используется для транспортировки нагретого в котле теплоносителя непосредственно к источникам отопления – радиаторам. А второй контур необходим для оттока из радиаторов уже отработанного теплоносителя – остывшей жидкости, которая отдала свое тепло.

В такой системе, как попутная двухтрубная система отопления, наблюдается равная температура теплоносителя, поступающего одновременно в отопительные приборы системы.

Схема двухтрубной системы отопления

Многие полагают, что стоимость двухтрубной системы, по сравнению с более простой однотрубной, увеличивается практически вдвое – ведь необходимо брать труб в два раза больше. Но это не так. Дело в том, что для правильного построения правильно функционирующей однотрубной системы следует применять трубы большего диаметра, поскольку они способствуют более активному перемещению теплоносителя и отработанной жидкости. А при создании двухтрубной системы используются трубы значительно меньшего диаметра, стоимость которых – ниже.

Такая же ситуация отмечается и при приобретении дополнительных комплектующих системы – вентилей, сгонов, соединительных элементов. Изделия большего диаметра стоят дороже. То есть, можно сделать простой вывод – на самом деле приобретение материалов для двухтрубной системы обойдется вам не намного дороже, чем для однотрубной. А вот эффективность ее работы – значительно выше.

Основные элементы двухтрубной системы отопления

Весомым преимуществом двухтрубной системы служит еще один аспект – в такой отопительной системе существует возможность установки на каждый радиатор вентилей, посредством которых можно контролировать уровень нагрева элемента. Кроме того, посредством таких вентилей можно также существенно экономить расход воды и электроэнергии на ее нагрев.

Многих владельцев домов с однотрубной системой нередко огорчает то, что весьма толстую отопительную трубу невозможно скрыть – а это существенно портит общее впечатление от комнаты. В то время, как трубы, используемые при более сложной двухтрубной системе, являются более тонкими – и спрятать их не составит труда. Да и в том случае, если трубы на виду – они не привлекают особого внимания.

Учитывая все очевидные преимущества двухтрубной системы – большую эффективность, невысокую стоимость и эстетичность, можно с уверенностью останавливать свой выбор именно на ней. Что и делают большинство владельцев загородных домов.

Система отопления частного дома

Существует два типа двухтрубной отопительной системы – горизонтальная и вертикальная 2-х трубная система отопления. Основное различие данных видов – в оси расположения  трубопровода. Посредством данных труб производится соединение всех элементов отопительной системы. Разумеется, каждый вид имеет и свои недостатки, и достоинства. Общими для обоих типов можно назвать такие достоинства – прекрасная гидравлическая устойчивость и высокий уровень теплоотдачи.

Горизонтальная двухтрубная система отопления должна быть установлена в одноэтажных строениях, где трубопровод отопления имеет довольно большую длину. В таких домах подсоединение радиаторов отопления к горизонтально расположенной системе – наиболее практичное решение вопроса.

Горизонтальная двухтрубная система отопления

Вертикальная двухтрубная схема отопления является несколько дороже горизонтальной. Однако, поскольку стояк располагается вертикально, это позволяет применять ее даже в многоэтажных домах. При этом каждый этаж отдельно врезается в центральный отопительный стояк. Кроме того, преимущества вертикального типа отопительной системы состоит еще и в том, что в ней не скапливается воздух – при возникновении пузырьки сразу же поднимаются вертикально, прямо в расширительный бак.

Вертикальная двухтрубная схема отопления

Какой бы тип системы вы не выбрали, следует учитывать, что нужно непременно проводить балансировку. При выборе вертикальной системы балансировка двухтрубной системы отопления требуется самому стояку. Когда проходит горизонтальная регулировка двухтрубной системы отопления, ей подвергаются петли.

Монтаж своими руками

Однотрубную систему отопления монтируют своими руками по следующей схеме:

  1. Устанавливают отопительный котел в соответствии с прилагаемой к оборудованию инструкцией производителя. Можно использовать отопительные агрегаты, работающие на любых видах топлива.
  2. Устанавливается расширительная емкость открытого или закрытого вида. Для открытого бачка предназначается чердак. Во избежание тепловых потерь в холодных условиях его следует утеплить. Бачок мембранного типа устанавливают в любой точке системы.
  3. Выполняется установка вертикального стояка, а следом и прямой магистрали с уклоном в один процент. Для соединения отопительных приборов и контура используют тройники.
  4. Монтируется обратка. Сначала она подсоединяется к котлу. Соблюдается необходимый уклон. Врезается циркуляционный насос, если он предусмотрен.
  5. С помощью дополнительных фитингов подсоединяются батареи. Могут использоваться радиаторы из чугуна, алюминия, конвекторы, гладкотрубные приборы. Все приборы отопления размещаются на одном уровне.
  6. В конструкцию подается вода, из батарей спускается воздух. Включается отопительный котел. Если вода внутри системы бурлит, необходимо спустить оставшийся воздух, открутив краны Маевского на радиаторах.
