Преимущества использования гидробака
Установка гидроаккумулятора даёт вам множество неоспоримых преимуществ перед использованием конструкций без него:
- Благодаря большой вместительности бака у вас всегда есть запас воды, даже если в источнике по каким-то причинам вода пропадёт.
- При помощи этого оборудования можно поддерживать необходимое давление в системе водоснабжения, что обеспечит вам равномерную подачу жидкости во всех точках водораздачи.
- Гибробак надёжно защищает систему от гидроударов.
- Срок службы насосного оборудования увеличивается за счёт более редких запусков агрегата.
- Благодаря нагнетанию воды в трубопровод обеспечиваются оптимальные условия для работы бытовой техники (стиральной и посудомоечной машины).
Варианты мембранных замкнутых емкостей
Мембранные баки эксплуатируются в составе трубопроводов, смонтированных для разных целей.
- Холодное водоснабжение. Бак применяется для накопления и подачи холодной воды, защищает разнообразные бытовые приборы от гидроударов при изменении давления в системе. Продлевает срок эксплуатации насосов путем сокращения количества их включений.
- Обеспечение горячей водой. Используемое при этом устройство должно успешно работать в высокотемпературном режиме.
- Отопительные системы. Такие баки называют расширительными. Они функционируют в составе закрытых отопительных систем и являются их важными составными частями.
В зависимости от конфигурации, гидробаки бывают горизонтальными и вертикальными. Впрочем, принцип их работы не зависит от конфигурации.
Гидроаккумуляторы, предназначенные для включения в систему водоснабжения, окрашивают в синий цвет, а те, которые работают в отопительной схеме, — красные. Эти два вида мембранных баков имеют и некоторые конструктивные отличительные особенности, что хорошо видно на представленной схеме (+)
Особенностью можно назвать наличие специального клапана для стравливания воздуха в верхней части вертикальных моделей, объём которых превышает 50 литров. Этот воздух, как уже говорилось выше, скапливается в верхней части камеры по мере работы устройства. Поэтому присутствие в этом месте стравливающего клапана – вполне обоснованная мера.
Если стравить воздушные массы необходимо при эксплуатации горизонтальных моделей, то для этой цели используется слив или отдельный кран, расположенный за мембранным баком. Чтобы вывести воздух из устройств небольшого размера, придется полностью слить из него воду.
Поскольку вертикальные и горизонтальные модели одинаково эффективны и функциональны, то выбирать подходящее устройство следует, исходя из габаритов помещения, в котором оно будет располагаться. Какая модель лучше впишется в помещение, ту и берут.
Кроме конструкционных особенностей и разного предназначения, баки могут отличаться ещё и своей ёмкостью: на этом фото представлены гидроаккумуляторы различных объёмов, конструкций и предназначения
1 Схема создания автономной водопроводной системы
Сейчас опытом организации подачи холодной и горячей воды для личных нужд может похвастаться много владельцев частных домов
Обычно схема водоснабжения (горячего или холодного — не важно, в принципе) включает такие составляющие:
- источник (это может быть скважинное водоснабжение или обеспечение водой из колодца);
- прибор для подачи воды;
- очистная система;
- гидроаккумулятор;
- наружные и внутренние водопроводные трубы;
- сантехнические приборы.
Если нужна горячая вода, может использоваться водонагреватель или котел – в зависимости от выбранной схемы и имеющегося оборудования.
Автономное водоснабжение частного дома организовывается с поиска подходящего источника. Как правило, приходится выбирать из трех вариантов:
- колодец;
- артезианская скважина;
- скважина «на песок».
Наименее затратным, при этом простым вариантом является колодец. Однако такое решение имеет два минуса: сомнительная чистота воды и небольшое ее количество. Владельцы колодцев хорошо знакомы с проблемами: трупы мелких животных, мусор, талые воды, проникшие в грунт стоками. Хотя очистить колодец своими руками, проще, к примеру, нежели скважину. Ведь она также подвергается загрязнению.
Организа́ция водоснабжения частных домов с насосной станцией.
И если для двух человек в сутки объема воды в колодце может быть достаточно, то семья с детьми, да еще и с потребностью в частных поливах почвы, вряд ли будет обеспечена водой должным образом. Ведь, по мнению специалистов, для небольшой семьи, состоящей из четырех человек, требуется около 1500 литров жидкости ежедневно, причем львиная доля этого объема – для горячего водоснабжения.
Скважина «на песок» дает возможность добывать воду из водоносного слоя, находящегося в 10-30 м от поверхности. Для этого используется погружной насос. Такой источник требует правильного ухода, дабы не получить заиливание. Чаще всего нужна фильтрация.
Самую чистую воду можно добыть из артезианской скважины. Но нужно быть готовыми к высокой стоимости проекта, так как артезианская вода находится глубоко. Зато для организации такой системы водоснабжения не требуется насос.
Одна скважина способна обеспечить не просто частный дом, но даже и небольшой поселок. Перед организацией такой скважины своими руками следует проверить воду, поскольку в ней может быть высокое содержание одного или нескольких элементов, например, железа.
Такую скважину нужно регистрировать в государственных органах, поскольку такой источник считается стратегическим.
Учитывая используемое оборудование, водоснабжение из скважины делится на несколько типов:
- летняя скважина;
- скважина, имеющая адаптер;
- скважина с кессоном.
Погружное и поверхностное насосное оборудование высокой мощности.
Первый вариант является экономным, хотя и позволяет пользоваться водой в теплую пору. Что касается скважины, обустроенной адаптером, то она подходит для эксплуатации круглый год, поскольку трубы находится ниже глубины промерзания грунта.
Установка скважины с кессоном является самой дорогостоящей процедурой. Однако такое автономное водоснабжение загородного дома считается самым надежным.
Если нужно своими руками организовать автономное водоснабжение в частный дом, стоит позаботиться о наличии в системе устройств очистки воды. Ведь она должна поступать в дом должного качества.
Нужна установка фильтров, выполняющих механическую очистку воды. Поэтому к затратам по бурению добавятся еще и расходы по улучшению качества воды.

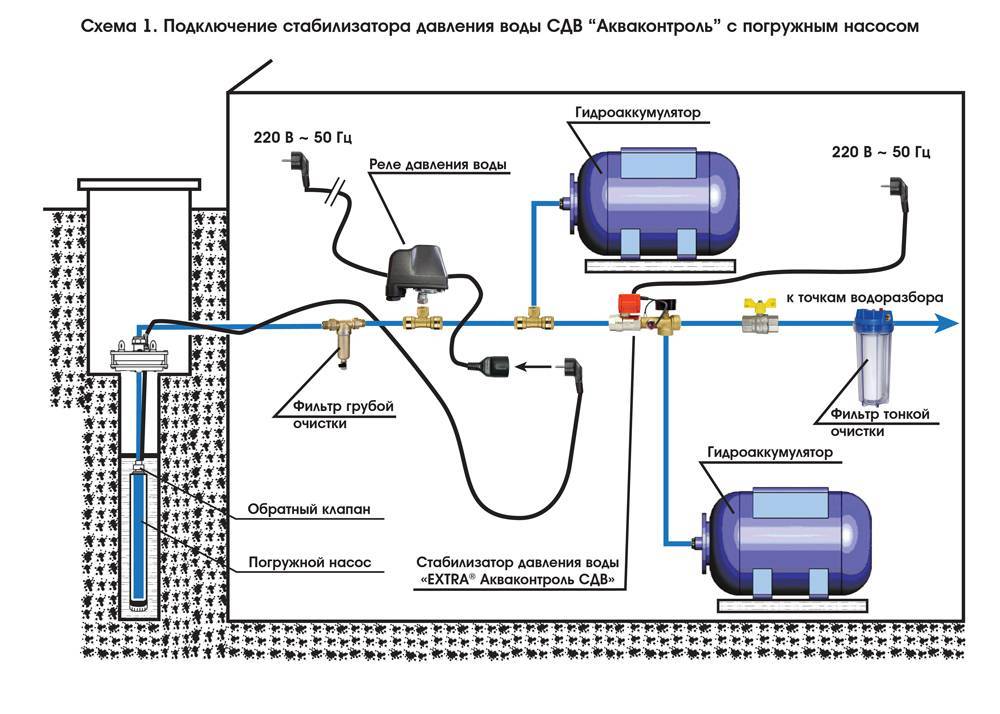

Разбираем как подключить гидроаккумулятор к погружному насосу
Чтобы правильно подключить гидроаккумулятор к погружному насосу, надо для начала теоретически разобраться с механизмом подключения. Это поможет быстрее выполнить работу по соединению насоса с баком.
Подключение гидроаккумулятора в систему водоснабжения осуществляется не сложно. Для этого достаточно иметь все необходимые элементы, клапаны, шланги и подключить их последовательно по алгоритму.
Для того чтобы подключить бак, надо будет проверить наличие:
Скважного насоса;
Реле;
Трубопровода для течения воды от насоса к будущему баку и от бака до точек водозабора;
Обратного клапана;
Запорной арматуры;
Фильтров для очистки воды;
Дренажа для канализации.
Если всё вышеперечисленное у вас в наличии, то можно приступать к подключению. К погружному насосу подключается переходной ниппель. Далее следует подключение обратного клапана и трубы. Потом ставится фитинг и фильтр, а между ними кран. После них устанавливаете пятерник и реле давления. Для контроля нужен манометр. Он помогает настроить давление. К гидроаккумулятору подключаете спускной кран и шланг, который выдерживает вибрации во время работы. На этом установка завершена. В этом случае колодец отходит на второй план, ведь вся основная работа переносится на систему домашнего водоснабжения.
Подключить аккумулятор к насосу не составляет труда. Главное, проверить наличие всех составляющих для подключения к погружному или для скважинного насоса. Иначе, придётся сворачивать работу. Процесс подключения может занять всего пару часов, если вы будете делать его при правильной последовательности.
Монтаж насоса
После того как кессон смонтирован на свое место над скважиной, необходимо закрепить глубинный насос. Делать это необходимо в паре с оголовком для скважины. Насос подбирается в согласии с параметрами скважины и отдаленностью помещения, куда будет подаваться вода. При этом не стоит руководствоваться только показателем максимального столба, который способен выдать насос
Важно понимать, что часть его мощности будет израсходована на доставку воды по горизонтальному участку. Чтобы все правильно рассчитать, необходимо заранее замерить расстояние от скважины до дома
Если до зеркала воды в скважине 30 метров, а от скважины до дома – 20 метров, тогда необходимо брать насос с номинальным столбом подъема в 50 метров. При этом остается определенный запас по мощности на случай, если зеркало воды в скважине упадет.
Обратите внимание! Стоит помнить, что мощность, которую насос тратит на создание одного метра горизонтального столба, примерно равна той, что необходима для проталкивания воды на 10 метров по горизонтальному участку. Для того чтобы собрать конструкцию с насосом понадобятся такие компоненты:
Для того чтобы собрать конструкцию с насосом понадобятся такие компоненты:
- труба ПНД;
- переходник с насоса на трубу;
- латунный ниппель;
- обратный клапан;
- трос;
- уплотнитель для резьбы.
Совет! Важно помнить, что для достижения требуемой мощности насоса, нельзя сужать выходное отверстие. Поэтому диаметр трубы, а также комплектующих подбирается в зависимости от диаметра резьбы насоса
Первым делом в насос вкручивается латунный ниппель, он будет служить переходником для обратного клапана, т. к. обратные клапаны, как правило, идут с внутренней резьбой. На ниппель насоса накручивается обратный клапан. Все резьбовые соединения уплотняются с помощью тефлоновой ленты или пакли. Для последней лучше применять пасту Unipack, которая упрощает демонтаж при необходимости ремонта. В обратный клапан вкручивается переходная муфта для трубы
Перед монтажом трубы, важно не забыть надеть на нее уплотнительное кольцо. Чтобы труба легче заходила в резинку, которая находится в муфте, можно смазать ее моющим средством для посуды и снять фаску
После сборки этого узла, можно приступить к креплению троса на насос. На последнем для этих целей есть специальные ушки. Зафиксировать трос можно с помощью специальных болтовых держателей. При этом необходимо сделать петлю, пропустив трос через два ушка. Это позволит облегчить центровку прибора в скважине. После крепления троса можно перейти к фиксации кабеля к трубе. Для этих целей можно воспользоваться пластиковыми стяжками. Они располагаются через каждый метр, чтобы кабель не провисал. Теперь можно перейти к аккуратному опусканию насоса в скважину. Для этого понадобится несколько человек: двое должны удерживать трубу, а третий – трос.
Когда насос достигнет запланированного уровня, его необходимо временно зафиксировать. Далее производится монтаж оголовка скважины. Он представляет собой небольшую конструкцию, которая напоминает клапан. Оголовок состоит из двух частей: тела и крышки. Тело оголовка монтируется на обсадную трубу скважины
При этом важно избегать перекосов, чтобы потом можно было свободно закрепить крышку сверху. Следующим шагом надевается уплотнительная резинка на тело оголовка
В крышку оголовка продевается труба и фиксируется специальным переходником. Через специальный резиновый штуцер продевается провод. Это необходимо, чтобы предотвратить его перегибание и повреждение. Трос фиксируется на крюк, который есть на обороте оголовка. Когда все находится на своих местах, крышка оголовка фиксируется к телу, при этом необходимо быть внимательным, чтобы уплотнительная резинка зашла в паз ровно. Болтами крышка прижимается к телу, которое смонтировано на обсадную трубу скважины. По завершении процесса делается тестовый запуск насоса, чтобы убедиться, что он функционирует и перекачивает воду. Ниже есть видео о монтаже насоса для скважины.
Обратите внимание! Для подачи воды из колодца может не понадобиться глубинный насос. Если вода в колодце находится на уровне восьми метров, тогда можно использовать обычный самовсасывающий насос
Чтобы уберечь его от морозов, рядом с колодцем выкапывается техническая яма или приямок, в котором и размещаются все узлы. Дополнительного его стенки можно обложить кирпичом, чтобы они не сыпались.
Схемы устройства горячего водоснабжения частного дома своими руками

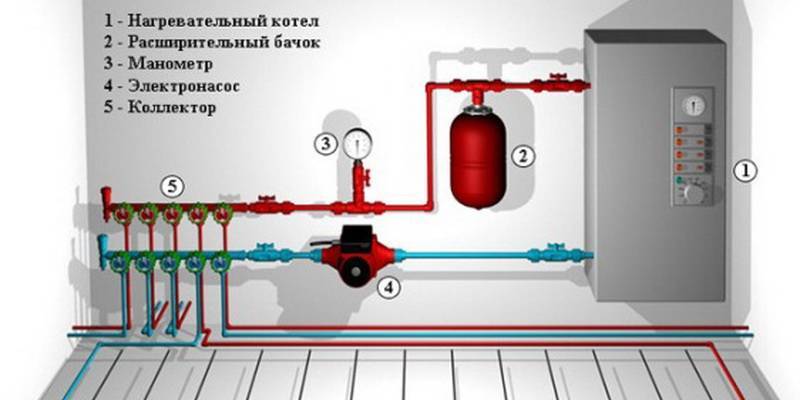

Существуют три основные схемы устройства горячего водоснабжения частного дома — с применением коллектора, принудительной циркуляции и стандартная.
В том случае, если используется коллектор, вода в нем разделяется на холодную и горячую. Магистраль горячей воды дополнительно оборудуется водонагревателем, который может быть либо проточным, либо накопительным. Дальнейшая разводка имеет вид последовательной или параллельной. Соединение труб согласно первой схеме обойдется гораздо дешевле, поскольку экономятся материалы. Тем не менее у нее этой схемы водоснабжения частного дома, выполняемого своими руками, один недостаток: когда происходит водозабор значительного объема, напор в близлежащих кранах сильнее, чем в расположенных дальше. Кроме того, получить нагретую воду на дальних участках представляется затруднительным, поскольку она остывает. Диаметр основных труб обычно составляет 35-40 мм, а ответвлений к точкам, в которых осуществляется водозабор, — 16 мм.
Принудительная циркуляция воды пользуется большей популярностью. От коллектора к каждой точке забора воды проходит индивидуальный трубопровод. Коллекторов может быть несколько. Преимущество данной схемы горячего водоснабжения частного дома своими руками заключается в том, что напор во всех магистралях от коллектора одинаков, а путь воды от нагревателя до «точки назначения» сокращается. Еще один плюс такого способа водоснабжения — отсутствие в перекрытиях различного рода соединений, которые в случае аварии значительно затрудняют ремонтные работы. Минусом является использование большего количества труб и, соответственно, большие денежные затраты. Диаметр трубопровода от коллектора к месту водозабора также составляет 16 мм. Согласно данной схеме, последовательному соединению подвергается не более 2 точек водозабора, которые расположены рядом. Их, как правило, не используют одновременно (например, раковина и унитаз). Трубы необходимо применять те, что имеют диаметр 20 мм.
Третья схема водоснабжения частного дома, замкнутая, представляется идеальным вариантом для жильцов. Циркуляцию воды обеспечивает встроенный насос, благодаря чему температура горячей воды поддерживается постоянной. В зонах, где циркуляция не предполагается, длина труб не превышает 1 м. К таким трубопроводам нередко присоединяют полотенцесушители, которые выступают в качестве отопительных приборов. Их можно будет использовать, когда не работает система отопления. Недостатками данной схемы горячего водоснабжения частного дома, выполняемого своими руками, являются значительный расход тепла и материала, а также высокая стоимость. Кроме того, организация подобной системы требует монтажа в систему горячего водоснабжения обратного клапана на линии подачи воды.
Горячее водоснабжение в частном доме обеспечивается с помощью водогрейного оборудования, которое монтируется в систему водоснабжения. К подобному оборудованию можно отнести газовые колонки, двухконтурные котлы и всевозможные электрические нагреватели.
Многие владельцы частных домов предпочитают совмещать систему горячего водоснабжения с отопительной системой. В таком случае сразу же исчезает необходимость монтажа дополнительного оборудования для нагрева воды.
Если горячая вода требуется постоянно и в большом количестве, создается сеть горячего водоснабжения, вариантов которой имеется множество. Одной из популярных сетей является такая, в которой применяется бойлер и специальный отопительный котел — одноконтурный.
В насос перед входом устанавливают фильтр грубой очистки, а также обратный клапан. Позади насосной станции ставится фильтр тонкой очистки. После этого подключают реле давления, манометр, оставшееся оборудование. Водопроводную трубу от приборов отводят в коллектор, в котором вода распределяется по точкам потребления. Насосную станцию подключают к щитку управления, который отделен от основного щитка электроснабжения.
Благодаря подобной циркуляции вода все время перекачивается, а поступает к потребителю уже спустя 1-2 секунды после открытия крана.
Виды систем водоснабжения
Для автономного водоснабжения частного дома из скважины используют несколько вариантов с применением различных устройств. Так как вряд ли кто-то захочет включать и отключать насос, подающий воду в дом, вручную, в каждый из схем обязательно должен присутствовать прибор, проводящий данные операции в автоматическом режиме.
Рис. 3 Системы водообеспечения с накопительной емкостью
С накопительным баком
Для организации водоснабжения с накопительным баком на чердаке дома устанавливают резервуар большой емкости. От электронасоса, погруженного в скважину или находящегося на поверхности, к баку подводят трубопровод и заполняют его водой.
В резервуар помещают поплавковый выключатель, подсоединенный в цепь питания электронасоса. При наполнении емкости водой поплавок поднимается вверх и электронасос отключается, прекращая подачу воды.
В нижней части емкости помещают трубу, от которой вода поступает в водопроводную систему дома.
Чтобы избежать аварийных ситуаций, связанных с переполнением бака, в его верхней части в области горловины проделывают отверстие, вставляют в него трубу, второй конец которой выводят наружу за стены дома.
Водоснабжение без гидроаккумулятора в домах с малой этажностью не обеспечивает достаточно высокий напор, минимальное рекомендованное значение которого 1,5 бара. Чтобы получить давление в водопроводе хотя бы в 1 бар, бак необходимо поднять на высоту 10 м от водопроводной магистрали или использовать дополнительно повысительный электронасос (насосную станцию).
К тому же трубопровод, проходящий сверху вдоль стен, не способствует повышению внешнего эстетичного вида жилых помещений.
Системы водоснабжения дома без гидроаккумулятора ввиду относительно простой схемы монтажа чаще используют в доме или на даче с периодическим проживанием жильцов. В этом случае трубопровод подачи воды в расширительный бак размещают снаружи здания и используют насосное оборудование, которое можно быстро демонтировать (поверхностные насосы или насосные станции).
Стоит отметить, что не обязательно устанавливать накопительные баки вверху, они могут быть расположены и внизу в подвальных помещениях, как это нередко происходит при использовании водоочистных установок. Из накопительных резервуаров воду в водопроводную магистраль дома подают при помощи любого типа насосов, как поверхностных, так и погружных.
Рис. 4 Гидроаккумуляторная система водоснабжения с гидробаком и погружным насосом
С гидроаккумулятором
Система водоснабжения частного дома с гидравлическим аккумулятором в сравнении с накопительной емкостью используется намного чаще. Применение аккумуляторного бака напрямую связано с использованием гидрореле, последовательно подключенного в цепь питания электронасоса. Схема водоснабжения частного дома с гидроаккумулятором имеет следующие особенности:
- Позволяет задавать диапазон рабочих давлений в системе.
- Устраняет последствия гидроударов.
- Задает временные интервалы циклов включения-отключения электронасоса.
- Создает некоторый запас воды в системе.
Гидроаккумуляторная система работает по следующему принципу.
При включении электронасоса идет наполнение водой водопроводной магистрали и бака, пока давление в системе не достигнет, к примеру, 3-х бар. При этом напоре мембрана гидрореле настолько втягивается внутрь, что срабатывают его внутренние контакты и цепь питания насоса прерывается.
При потреблении воды из водопровода напор в системе постепенно падает, и когда он достигает значения в 1,5 бара, внутренние контакты реле замыкаются и на электронасос вновь подается питающее напряжение. В водопроводную магистраль вода закачивается до тех пор, пока давление в 3 бара вновь не отключит электронасос через реле.
Схема с гидроаккумулятором более гибкая, она позволяет регулировать напор в водопроводе при помощи гидрореле, связанного с гидробаком.
К примеру, в доме с этажностью не более одного на реле устанавливают диапазон рабочих давлений от 1,5 до 3 бар. Для зданий в три этажа требуется больший напор воды и можно установить диапазон его изменений от 3 до 5 бар.
Рис. 5 Оборудование и комплектующие для обеспечения водоснабжения из скважины глубиной 50 м
Нормы водоснабжения
Как всегда, начнем мы со знакомства с нормативной документацией. Нормы водоснабжения (в том числе холодного) устанавливаются сводом правил СП 30.13330.2012.
Вот ключевые требования этого документа:
Давление воды на сантехнических приборах не должно превышать 4,5 кгс/см2;
Штатное давление на вводе ХВС
Нормы состава питьевой воды
- Применяющиеся для монтажа водопровода трубы должны служить не меньше полувека;
- В процессе эксплуатации водопровода его гидравлическое сопротивление должно оставаться неизменным.

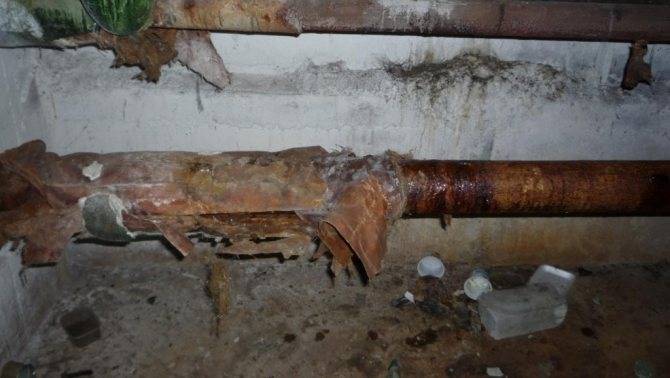

Типичное состояние эксплуатирующихся стальных водопроводов
Запуск системы водоснабжения частного дома
Обязательным условием работоспособности системы перед первым пуском насоса, в случаях полного опорожнения резервуара является наличие воды в камере турбины и всасывающей линии. При несоблюдении этого требования жидкость не поступит в точку разбора, а элементы насоса перегреются и выйдут из строя.
Порядок заполнения всасывающей линии.
В верхней части корпуса турбины выкручивается заглушка, а на ее место вставляется лейка (фото 7).
Вода из пластиковой бутылки, не большими порциями, подается в всасывающую линию до ее истечения из под лейки.
Шаг 4
Лейка убирается и устанавливается заглушка.
После перечисленных мероприятий станция готова к запуску.
Всас можно заполнить реверсивным способ, то есть при наличии воды в магистральном трубопроводе, для исключения гидроудара на лопасти, плавно приоткрыть задвижку 23 или 24 и не закрывать ее до появления показаний на манометре 6.
Выбор погружного насоса
Насосные станции полностью укомплектованы оборудованием для подключения автономного водопровода. Но они подойдут не для всех, использование поверхностных агрегатов позволяет поднять воду с глубины до 12 м. Поступление воды из глубокой скважины обеспечивает погружной насос. При выборе оборудования учитываются следующие данные:
- диаметр обсадной трубы;
- глубина сооружения;
- производительность оборудования;
- объем водопотребления (количество точек водоразбора);
- длина трубопровода.
Модели погружных насосов
Диаметр агрегата должен быть меньше размера трубы на 15%, это облегчит его обслуживание. Глубинный насос опускается в скважину на стальном тросе, а воду подает через шланг. К нему подводится электрический кабель, обеспечивающий питание двигателя. Конструкция имеет значительный вес, поэтому для опускания ее в трубу, используется подъемное устройство с лебедкой. Подача воды из скважины в дом осуществляется моделями с различными техническими характеристиками. Чтобы выбрать подходящее оборудование, необходимо изучить основные параметры:
- производительность – объем подаваемой воды за единицу времени (куб. м/час);
- напор – высота, на которую поднимается столб жидкости, необходимо учесть длину трубопровода;
- тип агрегата – устанавливается только винтовой насос, вибрационный может разрушить сооружение;
- мощность – чем выше показатель, тем выше напор воды и энергопотребление.
Материалом для корпуса агрегата служит нержавеющая сталь, его начинка изготавливается из латуни. Качественные модели с производительностью 3-5 куб. м/час можно найти в бюджетной и средней ценовой категории. Есть и дорогие агрегаты, их отличительные характеристики – надежность, автоматическая защита от различных факторов, долгосрочная эксплуатация. Среди уважаемых брендов: «Wilo», «Pedrollo», «Grundfos».
Монтаж насоса
Для опускания насоса в трубу понадобится стальной трос или капроновая веревка диаметром 5 мм. Он продевается в монтажные проушины изделия. С помощью троса агрегат удерживается на расстоянии от дна, величину которого рекомендует производитель (около 1 м). К насосу присоединяют пластиковую трубу сечением 32 мм или шланг, и опускают в скважину. Электрический кабель крепится к трубе пластиковыми хомутами через 1,5 м. Подключение насоса выполняется на щитке. Чтобы уберечь оборудование от перепадов напряжения, рекомендуется использование стабилизатора. Установка обратного клапана предотвратит обратный ток воды.
Виды и способы водоснабжения частного дома
С позиции зависимости источника водоснабжения от внешних факторов можно выделить два принципиально разных вида доставки воды к пользователю:
Централизованное водоснабжение дома
По сути, то же автономное, но в пределах региона. В данном случае пользователю нет необходимости заботиться об обустройстве источника поступления воды. Достаточно подключится (врезаться) к центральной водопроводной магистрали.
Подключение дома к центральному водоснабжению
Все действия сводятся к поэтапному выполнению ряда требований, в числе которых:
обращение в региональную коммунальную организацию МПУВКХ КП «Водоканал» (Муниципальное предприятие «Управление водопроводно-канализационного хозяйства»), которая контролирует центральную магистраль;
получение технических характеристик врезки. Документ содержит данные о месте присоединения системы труб пользователя к магистрали и глубине ее залегания. Кроме того, там указан диаметр труб магистрали и соответственно, указания к выбору домашней разводки труб. Здесь же указывается показатель давления воды (гарантированный напор воды);
получить смету на подключение, которая разрабатывается коммунальной или же подрядной организацией;
проконтролировать выполнение работ. Которые также обычно выполняются УПКХ;
выполнить тестирование системы.
Преимущества центрального водоснабжения: удобство, простота.
Недостатки: колебание напора воды, сомнительное качество поступающей воды, зависимость от центральных поставок, высокая стоимость воды.
Автономное водоснабжение дома
Самостоятельно обеспечить водоснабжение дачи, частного или загородного дома можно при использовании автономного водоснабжения. По сути, это комплексный подход, который включает в себя мероприятия, по монтажу системы водопровода начиная с обеспечения источника поступления воды, заканчивая ее отводом в канализацию.
Автономная система водоснабжения может быть представлена в виде двух составляющих подсистем:
доставка воды: привозная, грунтовая, из открытого источника;
подача к точкам потребления: самотек, с помощью насоса, с обустройством насосной станции.
Следовательно, в обобщенном виде можно выделить две схемы водоснабжения: самотёчная (накопительная емкость с водой) и автоматическая подача воды.
Использование емкости (бака для воды)
Суть схемы автономного водоснабжения дома состоит в том, что в бак подается вода с помощью насоса или заливается вручную.
Вода к пользователю поступает самотеком. После того, как всю воду из бака используют, его снова набирают до максимально возможного уровня.
Самотечная система водоснабжения – схема подачи воды из накопительного бака
В пользу этого способа говорит его простота, он подходит в том случае, если вода требуется время от времени. Например, на даче, которую посещают не часто или в подсобном помещении.
Такая схема устройства водоснабжения, несмотря на простоту и дешевизну, слишком примитивна, неудобна и к тому же создает значительный вес на межэтажное (чердачное) перекрытие. Как следствие, система не нашла широкого распространения, больше подходит как временный вариант.
Использование автоматической системы подачи воды
Схема автоматического водоснабжения частного дома
Данная схема демонстрирует порядок функционирования полностью автономной системы водоснабжения частного дома. Вода в систему и к пользователю подается с помощью системы составляющих.
Именно о ней и поговорим более подробно.
Реализовать полностью автономное водоснабжение частного дома можно своими силами путем реализации одной из схем. На выбор предлагается несколько вариантов устройства:
1. Вода из открытых источников
Важно! Вода из большинства открытых источников не пригодна к употреблению. Ее можно использовать только для полива или других технических нужд.. Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения»
Получение воды из открытого источника требует создания санитарной охраны мест забора воды и регламентируется положениями СанПиН 2.1.4.027-9 «Зоны санитарной охраны источников водоснабжения и водопроводов хозяйственно-питьевого назначения».
Подбор оборудования
Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы
Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор
Кессон или адаптер
Принцип обустройства с кессоном или адаптером Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания
Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.
Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.
Кроме кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.
Кессон:
- Все дополнительное оборудование можно разместить внутри кессона.
- Лучше подходит для холодного климата.
- Долговечно и надежно.
- Быстрый доступ к насосу и другому оборудованию.
Адаптер:
- Для его установки не нужно дополнительно рыть яму .
- Быстрый монтаж.
- Экономично.
Выбирать кессон или адаптер также следует из типа скважины
К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины
Насосные агрегаты
Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:
- Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
- Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
- Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.
Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.
Гидроаккумулятор и реле
Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.
По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.
Оголовок для скважины
Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.
Оголовок
О скважинах
Существует три основных разновидности водозаборных скважин:
- Абиссинская («забивная игла») с дебетом около 0,5 кубов/час;
- «На песок» с водоотдачей до 1,5 кубов/час;
- Артезианская («на известняк») с выходом воды от 3 кубов/час.
Все виды водоснабжения на одном фото
Первые два варианта рассчитаны на бурение до первого водоносного слоя. Их выбирают для обустройства при относительно неглубоком залегании воды (до 20–30 метров от поверхности). Чтобы их пробурить для личных нужд возле своего дома, необходимо лишь пригласить соответствующих специалистов с ручным или автоматическим буровым оборудованием. Ничего согласовывать с госорганами здесь не требуется – бури дырку в земле и вставляй туда обсадную трубу с насосом внутри.
Артезианская скважина более сложна в устройстве. Она забуривается на глубины в 70–120 метров до известковых водоносных слоев. А для этого требуется тяжелая техника. Система автономного водоснабжения загородного дома на ее основе создается только в крайнем случае, когда вода залегает на участке очень глубоко.
Схема артезианской скважины
Для семьи в 2–4 человека вполне хватит абиссинского либо «на песок» варианта. Но если водопровод будет использоваться большим количеством людей, то без артезианского аналога не обойтись. Причем здесь придется готовить сначала проект, а после и ставить такую глубинную скважину для частного дома на учет. Плюс по стоимости буровых работ водозаборная конструкция «на известняк» получается далеко недешевой.
