Какой стабилизатор напряжения лучше всего выбрать для квартиры

Выбор стабилизатора напряжения для дома

Пример: Рассмотрим дом, два этажа, одна фаза. Вводной автомат – 50А. В доме свет, стиральная машина, холодильник, телевизор, компьютер. Итак, автомат ограничивает нагрузку 50*220=11000 ВА.

Посмотрим, что дает наша нагрузка если ее включить одновременно.
Без двигателя: свет (50+50+50+50+50) + телевизор (300) + компьютер (700) = 1250 ВА.

С двигателем: стиральная машина 2000 Вт/0,7 = 2850 ВА
Итого суммарно: 1250 + 2850 = 4100 ВА.

Замеряем напряжение вечером, допустим 190 Вольт. При выборе стабилизатора для такого дома оптимальная мощность с запасом будет 5000 ВА. Если планируете добавить нагрузку и иметь запас, то лучше взять 8500 ВА.

Выбор стабилизатора напряжения для дома. Настенный стабилизатор, вид сзади

Далее рассмотрим случаи, когда применение стабилизатора для всего дома нецелесообразно. Но для отдельных особо чувствительных потребителей стабилизатор всё же нужен. Это поможет решить проблему с напряжением и сэкономить средства.

ТОП-3 релейных устройств до 1 кВт

Сюда относятся самые дешевые и простые модели, отличающиеся ремонтопригодностью и надежной работой. Еще одна особенность в том, что при работе издается характерное щелканье.

No3. Quattro Elementi Stabilia 1000

Quattro Elementi Stabilia 1000

Устройство итальянского производства, способное справиться с самыми серьезными скачками напряжения в бытовых условиях – от 140 В до 270 В. Есть, конечно, модели с куда более высокой мощностью, но этот прибор все равно очень популярен в России. Как правило, покупают его для компьютерной техники. КПД у модели достаточно высокое – оно достигает 98 процентов. Предусмотрена защита от скачков напряжения, перегревания, поломки из-за короткого замыкания. Модель недорогая, компактная, весит всего 2,7 кг.

Плюсы

  • 3-ступенчатая защита;
  • отличный КПД;
  • невысокая стоимость;
  • компактность, небольшой вес.

Минусы

ограничения по мощности.

No2. Wester STB-1000

Wester STB-1000

Компактное напольное устройство, отличающееся бесшумной работой и простотой эксплуатации. Работает с широким диапазоном напряжения – 140-260 В (устройство имеет погрешность в 8 процентов). Предусмотрена надежная защита бытовой техники от скачков напряжения, перегревания и короткого замыкания. Имеется цифровой дисплей, на котором отображаются все необходимые сведения. Охлаждение воздушное. Допустимо использование прибора при температуре от 0 до +40 градусов. Модель работает бесшумно, обеспечивает хорошую стабилизацию. Но стоит при этом даже дороже, чем лидер этого рейтинга.

Плюсы

  • бесшумность;
  • отличная стабилизация напряжения;
  • защита от короткого замыкания;
  • отсутствие нагрева при работе.

Минусы

моргание света и щелканье, когда срабатывает реле.

No1. РЕСАНТА LUX АСН-1000Н/1-Ц

РЕСАНТА LUX АСН-1000Н/1-Ц

Лидер нашего рейтинга – популярная модель, отличающаяся хорошей активной мощностью (1 кВт) и предельно простой конструкцией. Этот латвийский стабилизатор работает с напряжением в пределах 140-260 В, предусмотрена защита от помех и перегревания. Погрешность небольшая (тоже 8 процентов), и она не смущает покупателей, которые чаще всего приобретают данный прибор для бытового пользования.

Плюсы

  • качественная стабилизация перепадов напряжения;
  • высокое качество сборки;
  • доступная стоимость;
  • наличие 2-х розеток;
  • надежность.

Минусы

поначалу может чувствоваться запах пластика.

Устройство и принцип работы стабилизатора напряжения

Устройство подобного оборудования может различаться, в зависимости от его вида. А вот принцип работы у всех идентичен. Поступающее входное напряжение сглаживается посредством различных узлов, в результате чего на выходе исчезают даже малейшие перепады, независимо от магистральной сети.

Многие современные стабилизаторы имеют и свой встроенный аккумулятор, который позволяет при отключении напряжения в сети еще какое-то время работать подключенному к нему оборудованию. Чаще всего к таким подключаются компьютеры для возможности сохранения информации из оперативной памяти. Подобное оборудование называется УБС (устройство бесперебойной сети). Но если требуется подключение нескольких бытовых приборов к одному стабилизатору, приобретать оборудование со встроенной аккумуляторной батареей смысла не имеет. Стоимость его достаточно высока, а заряда вряд ли хватит на долгое время.

Но если все упростить, выглядеть подобное оборудование будет так

Поняв в общих чертах, как работает стабилизатор напряжения, имеет смысл понять, на какие параметры стоит обратить внимание, если решено приобрести устройство для дома? Попробуем разобраться

Лучшие релейные стабилизаторы

Также их называют ступенчатыми. Это самое простое и доступное оборудование, широко распространённое в быту. Несмотря на низкую стоимость, релейные устройства могут похвастаться неплохой точностью регулирования.

Wester STW-10000NS

Открывает рейтинг стабилизаторов напряжения для дома модель отечественной марки Wester. Устройство привлекает в первую очередь своей мощностью – 10 кВ*А, что позволяет размещать его в больших коттеджах с внушительным списком бытовой техники.

Судя по отзывам, пользователей также порадовал широкий диапазон входного напряжения – от 125 до 275 В при погрешности в 8%. На выходе получается синусоида практически без искажений. Есть защита от короткого замыкания, скачков и перегрева.

Цифровая индикация обозначает входное и выходное напряжение, что очень удобно. Прибор комфортно себя чувствует при температуре от 0 до 40⁰С. При необходимости включается принудительное охлаждение. Стоимость стабилизатора находится в районе 13 000 рублей.

Плюсы:

  • полная мощность – 10 кВ*А;
  • широкий диапазон входного предельного напряжения;
  • обилие защитных систем;
  • толковое принудительное охлаждение;
  • понятная цифровая индикация.

Минусы:

  • в пике нагрузки слышен сильный шум;
  • посредственные клеммы в комплекте.

Цены на Wester STW-10000NS на Яндекс Маркете:

Voltron РСН-3000H

Модель оказалась в топе стабилизаторов напряжения для дома благодаря отличному соотношению цены к отдаче. За 7 с небольшим тысяч рублей покупатель получает мощность на 3 кВ*А, широкий диапазон рабочего напряжения – 105-265 В и хорошее качество сборки.

Принудительная система охлаждения в пике нагрузки выдаёт не больше 30 дБ, что никак нельзя назвать сильным шумом. Среди прочих преимуществ пользователи отмечают наличие хорошей защиты от короткого замыкания, скачков, помех и перегрева. Стабилизатор хорошо подходит для дачи, работая при температуре от -30 до +40⁰С.

Плюсы:

  • хорошее соотношение цены к отдаче;
  • широкий разброс рабочего напряжения;
  • надёжные защитные системы;
  • точная и понятная индикация;
  • работа при -30⁰С.

Минусы:

  • погрешность в 10%;
  • «ушки» для монтажа слишком большие для стандартных саморезов и болтов.

Цены на Voltron РСН-3000H на Яндекс Маркете:

ЭРА СНПТ-1000-Ц

Если судить по многочисленным обзорам стабилизаторов напряжения для дома от тематических журналов, то данную модель можно смело назвать лучшим бюджетным вариантом. Здесь мы имеем мощность в 1 кВ*А с разбросом входного рабочего напряжения от 140 до 260 В с погрешностью в 8%.

Прибор защитит от помех, бросков напряжения, перегрева и короткого замыкания. На лицевой панели можно увидеть крупную индикацию – точную и понятную. Охлаждение у модели естественное, но для имеющихся показателей мощности такого формата более чем достаточно. Как такого шума при работе не слышно.

Цены на аппарат начинаются с отметки в 2000 рублей.

Плюсы:

  • демократичная стоимость;
  • приемлемая для бюджетной модели точность стабилизации;
  • задержка запуска;
  • полный набор защитных систем;
  • 2 розетки.

Минусы:

  • топорный дизайн;
  • кнопка задержки включения люфтит и иногда заедает.

Цены на ЭРА СНПТ-1000-Ц на Яндекс Маркете:

Как выбирать стабилизатор напряжения для дачи

Чтобы качественно обезопасить работу всех приборов, необходимо правильно выбрать стабилизатор напряжения. При этом нужно руководствоваться двумя основными принципами: устройство должно работать эффективно и иметь достаточную мощность, чтобы при перегруженности и других неполадках в подаче электричества с подстанций охватить всю необходимую технику. Поэтому при выборе устройства для дачных коттеджей необходимо:

  1. Вычислить диапазон перепадов напряжения.
  2. Выбрать мощность и точность прибора.
  3. Выбрать тип устройства (по скорости, шумовым показателям, количеству фаз).

Что еще?

Также при выборе обращайте внимание на следующие параметры:

наличие дисплея необязательно, но будет полезным, если вам важно следить за входным и выходным напряжением;

имя производителя очень важно. Хорошо себя показали стабилизаторы Ortea (Италия) серий Gemini, Vega, Antares, Aqarius, Orion и др

Среди отечественных производителей отметим «Бастион», «Ресанта» (сборка в Китае), «Штиль».

Некоторые бытовые приборы вовсе необязательно подключать к стабилизатору. Многие нагревательные приборы, оборудованные ТЭНами, могут функционировать при значительных скачках напряжения, а такие приборы, как насос и сварочные аппараты, обладают высокими пусковыми токами, в результате чего в стабилизаторе может сработать защита, и выключится вся сеть.

Статья написана для сайта remstroiblog.ru.

Особенности выбора стабилизатора

Необходимо заметить, что если ваша электросеть способна выдать в пиковые часы напряжение 120 вольт, то понятно, что в это время нельзя подключать к прибору другие устройства значительной мощности. При таком режиме допускается подключать только маломощные потребители в виде телевизора, освещения. А такие устройства, как чайник, бойлер или стиральная машина перегрузят бытовую сеть, и защита обесточит всю вашу квартиру.

В торговой сети продавцы чаще всего говорят, что мощность при малых напряжениях входа теряется только на недорогих стабилизаторах. Однако, практически это далеко не так. Даже дорогой прибор не способен сделать чудо, и нарушить законы физики.

Многие изготовители стабилизаторов вместо Вт в инструкции указывают В/А. Это делается для введения покупателей в заблуждение, так как имеются приборы, расходующие электроэнергию, с разными типами нагрузки:

  1. Активная нагрузка (лампы освещения, нагревательные элементы).
  2. Реактивная нагрузка (электродвигатели).

При расчете мощности следует учитывать сечение кабеля. При размере в 4 кв. мм нагрузка не должна превышать 10 киловатт. Следовательно, если купить при этом стабилизатор выше 10 кВт, то это не даст больше мощности, и вы зря потратите деньги. Стабилизатор напряжения. Расчёт мощности.

Особенности выбора стабилизатора

Необходимо заметить, что если ваша электросеть способна выдать в пиковые часы напряжение 120 вольт, то понятно, что в это время нельзя подключать к прибору другие устройства значительной мощности. При таком режиме допускается подключать только маломощные потребители в виде телевизора, освещения. А такие устройства, как чайник, бойлер или стиральная машина перегрузят бытовую сеть, и защита обесточит всю вашу квартиру.

В торговой сети продавцы чаще всего говорят, что мощность при малых напряжениях входа теряется только на недорогих стабилизаторах. Однако, практически это далеко не так. Даже дорогой прибор не способен сделать чудо, и нарушить законы физики.

Многие изготовители стабилизаторов вместо Вт в инструкции указывают В/А. Это делается для введения покупателей в заблуждение, так как имеются приборы, расходующие электроэнергию, с разными типами нагрузки:

  1. Активная нагрузка (лампы освещения, нагревательные элементы).
  2. Реактивная нагрузка (электродвигатели).

При расчете мощности следует учитывать сечение кабеля. При размере в 4 кв. мм нагрузка не должна превышать 10 киловатт. Следовательно, если купить при этом стабилизатор выше 10 кВт, то это не даст больше мощности, и вы зря потратите деньги.

Стабилизатор напряжения. Расчёт мощности.

Watch this video on YouTube

Устройство и принцип действия

Реле оснащается корпусом из специального пластика, внутри располагается измерительный блок и контактная группа. Модуль измерения обеспечивает замер напряжения в цепи, полученный результат сравнивается с заранее запрограммированным интервалом. Если цифры совпадают, то контакты исполнительного блока находятся в замкнутом состоянии, поддерживая работоспособность внешней цепи. Контактная группа не требует непрерывной подачи электроэнергии для удержания пластин в замкнутом или разомкнутом состояниях, ток подается только в момент переключения.

Измеритель осуществляет постоянный мониторинг напряжения, при отклонении параметра от запрограммированного интервала формируется управляющий сигнал. Импульс передается к контактной группе, которая отсекает питание от оборудования в квартире или жилом доме. В конструкции оборудования предусматривается энергонезависимая память, в которой хранится информация о последнем аварийном срабатывании. Контроль напряжения осуществляется микропроцессором или сравнивающим устройством (компаратором).

Существуют упрощенные реле, из конструкции которых удален жидкокристаллический дисплей. Для изменения параметров используются рукоятки, оснащенные измерительной шкалой. В схеме предусматриваются сигнальные светодиоды, позволяющие определить причину срабатывания контактной группы. Электронный контроллер и механическая релейная часть остаются неизменными.

Функции реле напряжения.

В конструкции всех защитных реле предусмотрен регулируемый таймер задержки включения питания. Устройство необходимо для корректного подсоединения оборудования, оснащенного электрическими двигателями. Например, компрессор холодильника рекомендуется подключать к сети через 1-2 минуты после аварийного отключения. В зависимости от производителя используются таймеры, рассчитанные на установку задержки на время от 15 секунд до 15 минут.

Ошибки подключения

1

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы

Обращайте на это внимание, прежде чем нести его обратно в магазин

Источники — https://cable.ru, Кабель.РФ

Расчет мощности

Выше неоднократно отмечалось, что при выборе стабилизатор важно учесть такой критерий, как мощность. Для получения стабильных 220В на выходе требуется зафиксировать два ключевых показателя — суммарную мощность электрических приборов, а также напряжение в сети

Для получения стабильных 220В на выходе требуется зафиксировать два ключевых показателя — суммарную мощность электрических приборов, а также напряжение в сети.

Алгоритм действий имеет следующий вид:

Замеряем U в часы пиковых нагрузок (по вечерам), для этого можно воспользоваться мультиметром.
Вычисляем общую мощность имеющегося оборудования в доме, в квартире или на даче, учитывая пусковые токи. Номинальный параметр можно узнать из паспорта, посмотреть на самом приборе или в инструкции

При расчете важно учесть постоянно работающее оборудование, такое как холодильник, ТВ, бойлер и другое. Нельзя забывать и за другую технику, которая включается время от времени — фен, электрический чайник и другое

Если речь идет о частном доме или даче, стоит учесть уличное освещение, полив и привод открытия (закрытия) ворот с помощью электромагнитного замка
Как уже отмечалось, важно брать во внимание и пусковые токи, которые в 3-6 раз могут превышать номинальные. Такая особенность характерна для водяных насосов, сплит систем, холодильника и других аппаратов.

Итоговая мощность выбранного стабилизатора должна быть на 20% больше расчетного параметра. Это делается для того, чтобы в будущем иметь возможность подключить дополнительные приборы.

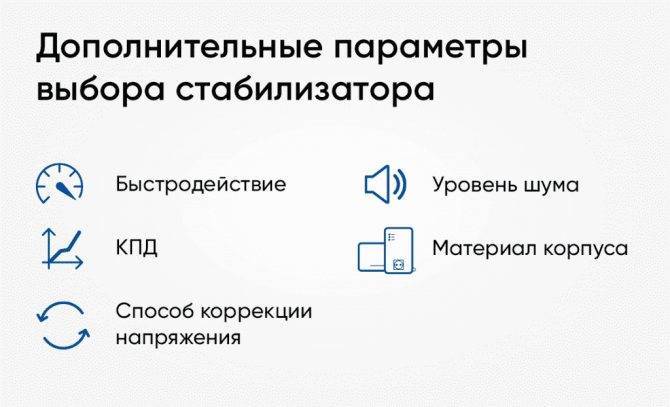

Дополнительные параметры выбора стабилизатора

Помимо вышеперечисленных характеристик, при выборе модели стабилизатора следует также уточнить его дополнительные параметры:

  • время реакции на изменение входного напряжения (чем дольше будет происходить срабатывание, тем опаснее это будет для электроприборов);
  • значение КПД (чем он выше, тем, соответственно, больше энергосбережение);
  • уровень шума при работе (некоторые изделия сильно гудят или издают щелчки, из-за чего их работа в жилых помещениях будет некомфортной);
  • способ регулирования входного сигнала (в настоящее время самый эффективный способ коррекции напряжения у инверторных стабилизаторов напряжения – это двойное преобразование, которое обеспечивает на выходе чистый синус);
  • корпус изделия (необходимо подбирать приборы с металлическим корпусом, так как он более прочный, лучше в плане пожарной безопасности и надежнее защищен от механических повреждений).

Критерии выбора стабилизатора для однофазной сети

Существует ряд параметров, по которым осуществляется выбор стабилизатора напряжения:

  • Выходная мощность;
  • Скорость коррекции;
  • Точность установки;
  • Диапазон входного напряжения;
  • Функция «Байпас»;
  • Вариант исполнения.

Мощность стабилизатора можно считать самым важным параметром. Она определяет, какое количество бытовой техники может быть подключено. Ориентироваться можно на приблизительную таблицу мощности бытовой техники:

  • LCD телевизор – 100-200 W;
  • Стиральная машина – 1 500-2 500 W;
  • Холодильник – 200-300 W;
  • Персональный компьютер – 100-200 W;
  • Система отопления с циркуляционным насосом – 150-200 W;
  • Освещение – 500 W.

Сюда можно добавить электрическую плиту, если она имеется, видеонаблюдение,  охранную сигнализацию и приборы разового подключения, такие как утюг, фен, миксер, тостер и так далее. Таким образом, мощность однофазного стабилизатора для качественной работы всей бытовой техники в частном доме должна составлять не менее 5 кВт.

С другой стороны стандарт отечественной сети допускает ± 10% отклонения от величины 220В, поэтому точность в 1-3% не очень и востребована. Современные стабилизаторы различных типов обеспечивают достаточно широкий диапазон напряжения на входе, поэтому отличия у отдельных моделей не слишком значительны.

Стабилизаторы напряжения

Если в вашем доме наблюдаются постоянные скачки напряжения, то РН будет срабатывать несколько раз в сутки, обесточивая весь дом. Поэтому в таких случаях рекомендуется менее простой, более дорогой, но и более практичный способ защиты домашней электроники. Состоит он в применении стабилизаторов – устройств, сглаживающих скачки напряжения во внешней сети, выдавая на выходе постоянный показатель 220В.

По типу подключения различают два вида стабилизаторов: локальные (которые подключаются к розетке, защищая от одного до нескольких потребителей) и стационарные (подключаемые к вводному силовому кабелю и осуществляющие защиту всех потребителей домашней сети). Локальные стабилизаторы следует использовать для защиты наиболее чувствительной бытовой техники. Их можно эксплуатировать в комплекте со стационарным РН. Стационарные стабилизаторы представляют собой сложные устройства, которые не только сглаживают перепады напряжения во всей бытовой сети, но и способны спасти дорогую технику, автоматически отключая питание потребителей при перегрузке и достижении критических значений.

Устанавливать стационарные стабилизаторы крайне рекомендуется, если значение напряжения несколько раз в сутки выходит за пределы 205…235В (это можно определить с помощью обыкновенного тестера).

Если в доме постоянно моргает свет, а напряжение выходит за пределы 195…245В, то пользоваться домашними электроприборами без стабилизатора запрещено!

Отличие трехфазного реле от однофазного

Приборы, предназначенные для подключения к трёхфазной сети, обладают расширенным функционалом по сравнению с однофазными устройствами. При защите 3-фазного электрооборудования, кроме контроля уровня питающего напряжения, дополнительно осуществляется отслеживание следующих параметров:

  • симметричность трёхфазной системы питания;
  • разрыв цепи (обрыв) нулевого провода, при котором линейные напряжения остаются в норме, а фазные отсутствуют;
  • порядок чередования фаз;
  • в некоторых видах реле присутствует функция контроля частоты питающей сети.

Контроль симметрии осуществляется путём постоянного сравнения векторной разности фазных напряжений.

Наличие фактора симметрии важно для правильной работы 3-фазного оборудования – электродвигателей, трансформаторов. Крайний случай несимметричного режима проявляется при обрыве одной или двух питающих фаз. Работа двигателейв сети 380 вольт в неполнофазном режиме не допускается, так как это приводит к повреждению их обмоток

СтабЭксперт.ру напоминает, что опасность такого режима усугубляется тем, что в этом случае обычно не срабатывают токовые защиты.

Работа двигателейв сети 380 вольт в неполнофазном режиме не допускается, так как это приводит к повреждению их обмоток. СтабЭксперт.ру напоминает, что опасность такого режима усугубляется тем, что в этом случае обычно не срабатывают токовые защиты.

Нарушение порядка чередования фаз влечёт за собой реверсивное (то есть, направленное в обратную сторону) вращение электродвигателей, что приводит как минимум к неправильной работе механизмов, нарушению технологического процесса, а то и к повреждению установок. Такой вид нарушения питания может возникнуть в двух случаях:

  • ошибочное подключение фаз в распределительном шкафу или на клеммах электродвигателя, выполняемое самим потребителем;
  • ошибка персонала сетевого предприятия, которая может произойти, например, при подключении кабельных вводов в распределительных устройствах подстанций после ремонта.

Поэтому ставьте соответствующий стабилизатор, который будет следить за «перекосом» параметров, либо реле трехфазного напряжения с контролем фаз (обзор моделей ниже). А о том, как выбрать стабилизатор напряжения 380в для дома, у нас есть отдельная статья.

Что касается частоты питающей электрической сети, причины её изменения, в основном, две:

  • 1. Снижение частоты может наблюдаться в регионах с дефицитом генерируемой активной мощности, проще говоря, когда суммарная нагрузка потребителей превышает генерируемую станциями мощность. В некоторых регионах это нарушение носит системный и длительный характер.
  • 2. Повышение частоты наблюдается реже, например, при кратковременных «набросах» мощности, обычно происходящих при отключении мощных высоковольтных ЛЭП. В эти моменты появляется избыток вырабатываемой генераторами электростанций мощности, что очень быстро устраняется действием системной автоматики, поэтому потребителя особенно не тревожит.

Следует ли отключаться от питающей сети при изменении частоты, решает сам потребитель, это зависит от того, насколько критично его оборудование к таким изменениям.

Цепи контроля реле напряжения должны быть постоянно подключены к питающей сети и при отключении нагрузки не должны отключаться вместе с ней. Это понятно, ведь если подключить цепи контроля после контактов исполнительного реле, то при первом же отключении контроль будет утрачен и автоматического повторного подключения не произойдёт.

Шаг №4 – Какой мощности нужен стабилизатор?

На предыдущих этапах мы узнали, что для дома нужен аппарат с плавной регулировкой, определились с количеством фаз необходимого прибора (однофазный или трехфазный) и решили для себя, будет он стоять в отапливаемом помещении или нужен морозостойкий вариант.

Теперь следует понять, какой мощностью должен обладать прибор.

magazin energia ru

К этому вопросу нужно отнестись внимательно, так как взяв стабилизатор маленькой мощности, в результате мы получим частые отключения стабилизатора по перегрузу.

Основное правило, которым принято руководствоваться при выборе стабилизатора напряжения для дома, звучит так:

На каждый частный дом или загородный коттедж устанавливается вводной автомат, который не позволяет нагружать электропроводку дома больше, чем она рассчитана. Это связано не с “жадностью” электриков, будто не хотят разрешить владельцу дома включать приборы большей мощности, чем разрешено. Причина банальна – не допустить возникновения пожара. Чтобы не допустить перегревания проводов и возникновения из-за этого пожара, ставится вводной автомат. Если человек попытается одновременно нагрузить электропроводку приборами бОльшей мощность, чем разрешено, – вводной автомат выполнит защитное отключение и не допустит пожара в доме.

Чаще всего на дом ставятся подобные вводные автоматы:

Вводной автомат на 40 А (ампер)

Для того, чтобы узнать какой мощности нужен стабилизатор напряжения для нашего дома, всегда применяется одна и та же формула:

  • Вариант №1 – к дому подведена однофазная сеть на 220В В этом случае умножаем значение вводного автомата (у нас это 40 ампер) на 220 вольт: 40 * 220 = 8 800 Выходит, что для нашего дома нужен стабилизатор мощностью не меньше, чем 8800 ВА (вольт-ампер) или 8,8 кВА (киловольт-ампер).

    Зная типичную линейку мощностей стабилизаторов: 5, 8, 10, 15, 20, 30 кВА

    Понимаем, что стабилизатор на 8 кВА с нашей нагрузкой уже не будет справляться, а вот на 10 кВА – самое оно.

  • Вариант №2 – к дому подведена трехфазная сеть на 380В В случае трехфазной сети решение следующее:
    • если дома есть потребители на 380В – ставим один трехфазный стабилизатор. Его мощность высчитывается так: Вводной автомат для частных домов с трехфазным подключением чаще всего на 20 ампер. Умножаем 20 ампер на 200В и получившуюся цифру умножаем еще на 3: 20 * 220 * 3 = 13 200 Получается для дома нужен трехфазный стабилизатор мощностью не меньше 13200 ВА (вольт-ампер) или 13,2 кВА. (киловольт-ампер). Опять же, учитываем линейку мощностей трехфазных стабилизаторов (9, 15, 20, 30 кВА) понимаем, что нам нужен стабилизатор на 15 кВА. Итого, нужен трехфазник на 15 кВА.
    • Если же к дому подведено 3 фазы, а все электроприборы обычные, рассчитаны на 220В и трехфазных потребителей ставить не планируется, то эффективнее будет поставить три однофазных стабилизатора (по одному на каждую фазу). Это делается по той причине, что при пропадании напряжения на одной из фаз, трехфазный стабилизатор обесточит весь дом. При установке трех однофазных стабилизаторов данная проблема не возникает и электроприборы на оставшихся двух фазах продолжают работать. Мощность высчитывается как для обычного однофазного стабилизатора (описано было выше) с тем отличием, что нужен не один а три штуки: 40 * 220 = 8 800 Итого, нужно 3 стабилизатора по 10 кВА.

Четвертое правило:

В зависимости от количества подведенных фаз:

  • для однофазной сети (220В) чаще всего ставят однофазный стабилизатор на 10 кВА;
  • для трехфазной сети ставят или один трехфазный стабилизатор на 15 кВА или три однофазных по 10 кВА (по одному на каждую фазу).

magazin energia ru

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
