Преимущества
Основной задачей теплораспределительных пластин является оптимизация обогрева помещений за счет равномерного рассеивания теплых потоков по всей поверхности напольного покрытия. В настоящее время ассортимент пластин очень широк, у разных производителей они отличаются размерами, формой, материалом.
Поэтому стоит рассмотреть основные преимущества пластин, чтобы полагаться на них при выборе изделия:
Возможность сухого монтажа непосредственно на деревянное перекрытие. Многие специалисты рекомендуют использование пластин именно в таких случаях, поскольку установка непосредственно на стяжку не дает высокой эффективности теплоотдачи. Но даже в случае бетонного перекрытия для повышения теплообмена перед установкой системы можно уложить на стяжку полистирольную подложку. Теплораспределительная система также отлично подходит для нового строительства или при реконструкции здания.
Простой и быстрый монтаж. Благодаря конфигурации самих пластин монтаж осуществляется достаточно просто и быстро, без механического крепежа, путем вкладки профиля в желоба. Предварительно стоит наметить линии фиксации самих пластин, обломать профили по существующим наметкам и осуществлять укладку с небольшим шагом в 10-15 см.
Минимальные потери высоты помещений. При использовании традиционной бетонной стяжки высота пола увеличивается примерно на 10 см, установка системы с пластинами уменьшает используемую высоту до 3 см.
Меньшая нагрузка на перекрытия. Благодаря легким материалам система обладает низким весом и не создает дополнительной нагрузки на перекрытие, что наблюдается в случае укладки теплого пола под цементно-бетонную стяжку
Это очень важно при применении в старых домах, где не допускается увеличение нагрузок на перекрытия.
Простой демонтаж в случае протечки.
Возможность установки своими руками.
Отсутствие конвекции.
Экономия электроэнергии.
Помимо вышеперечисленных преимуществ, существуют и некоторые заблуждения, которые производители сами создали в процессе раскрутки и рекламы своего товара:
Высокая теплопроводность пластин повышает КПД. Материал, используемый в производстве пластин, практически не оказывает влияния на коэффициент полезного действия. Наибольшее влияние оказывает теплоизоляционный материал, расположенный под системой.
Высокая теплоемкость
Абсолютно неважно, насколько хорошо термопластина размером 190 мм аккумулирует тепло, поскольку она должна его отдавать, равномерно распределяя, и ее поверхность постоянно нагревается. Высокий уровень теплоемкости больше влияет на то, как быстро нагревается материал, что также не приносит пользы для систем, оборудованных регуляторами.
Пластинам не нужна защита от коррозии
Это распространенное заблуждение. Влага может образоваться за счет скопления конденсата или попасть через декоративное покрытие, а поскольку пластина находится постоянно в состоянии нагревания, коррозия происходит гораздо быстрее
При выборе материала пластины стоит обратить внимание на наличие антикоррозийного покрытия, либо озаботиться покупкой влагозащитного состава для ее обработки.
Преимущества и недостатки
Теплый пол без стяжки монтируется и нагревается быстрее
Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.
Положительные стороны использования термопластин:
- количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
- система просто укладывается своими руками после составления плана расположения труб;
- снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
- несущественно уменьшается размер комнаты по высоте.
Преимущества и недостатки
Теплый пол без стяжки монтируется и нагревается быстрее
Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.
Положительные стороны использования термопластин:
- количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
- система просто укладывается своими руками после составления плана расположения труб;
- снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
- несущественно уменьшается размер комнаты по высоте.
Недостаток проявляется в том, что после отключения котла металлические пластины остывают сразу, а бетон держит тепло некоторое время. Стоимость термоэлементов высокая, но при мокром способе также приобретаются дополнительные материалы, и повышается трудоемкость работ.
Под напольное покрытие сверху пластин укладывается подложка из полистирола
Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.
Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.
Изоляция выполняется 2 раза:
- по площади перекрытия перед укладкой утеплителя;
- на поверхности смонтированной системы из труб и пластин.
В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.
Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками
Порядок сборки теплого пола:
- покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
- раскладывается гидроизоляционный слой;
- укладывается теплоизоляционные маты;
- делаются канавки, и монтируется теплораспределительные пластины;
- прокладываются водяные трубы;
- между пазами укладывается теплоизоляция.
Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.
Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин
Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.
Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.
Состав конструкции теплого пола по дереву:
- основание со слоем гидроизоляции;
- доски, модули или бруски, разложенные по плану;
- разводка труб с применением пластин;
- изоляция от пара и влажности;
- гипсоволокнистый лист толщиной 10 мм;
- напольное покрытие.
Доски можно укладывать сплошным слоем, но придется делать в каждой из них паз для выступа термопластины. Этот способ относится к трудоемким и дорогим, т. к. древесина обрабатывается на станке и дома не всегда есть условия.
Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.
Применение теплораспределительной пластины для теплого пола в фото
Применение теплораспределительной пластины для теплого пола в фотографиях.
Еще недавно сделать теплый пол в старой квартире было весьма проблематично — традиционный метод укладки теплоконтура под бетонную стяжку не годился в постройках со старыми деревянными полами. Нельзя было его ставить и там, где бетонную стяжку запрещали из-за серьезного перегруза перекрытий. Вопрос перестал быть проблемой, когда появилась технология установки теплораспределительной системы для теплого пола.
О пластине и системе
Этот метод иногда называют «сухой стяжкой», имея в виду, что все работы проводятся по сухому полу без применения обычной в таких случаях цементной заливки.
Суть метода — в установке пластин из алюминия, которые будут нагреваться от труб и распределять тепло по поверхности пола. В качестве основного материала применяются алюминиевые, медные пластины или листы оцинкованного металла, которые профилированы ребрами жесткости и имеют каналы для укладки нагревательных труб.
Ребра жесткости, помимо усиления конструкции, выполняют также функцию компенсатора теплорасширения. А канал, плотно обхватывая трубу, передает ее тепло всей поверхности листа. Лист, в свою очередь, направляет тепло расположенному сверху напольному материалу. Таким образом удается избежать укладки привычной стяжки из бетона, при этом добившись равномерности прогрева комнаты.
: использование пластинчатых теплообменников снижает нагрузку на основание в минимум 7 раз, если сравнивать вес традиционной бетонной стяжки. Вес одной пластины, например, из оцинковки — 550 граммов при длине 1000 мм на 125 мм. Таким образом, зная минимальный шаг раскладки пластин (он соответствует 125 мм), можно рассчитать вес конструкции и то, как она будет обеспечивать теплом.
К достоинствам пластин можно отнести то, что они заранее снабжены специальными насечками, которые позволят при монтаже избежать резки металла — по насечкам пластинки легко отламываются в нужном месте. Это упрощает монтаж, а также существенно экономит время работы.
Функции плиты теплопередачи
Плиты теплопередачи выполняют три основные функции:
Где применяется система?
Теплораспределительная система с применением пластин идеально подходит для ремонта теплоснабжения старого дома, где основа пола — брусья. С помощью этого метода установки можно смонтировать отопление, альтернативное коллективному, даже там, где раньше это было невозможно. При этом новый вид отопления не повлияет существенно на высоту помещения.
Если бетонная стяжка «съела» бы сантиметров десять высоты до потолка, то высота установки теплораспределительной пластины будет не выше 30 мм. Если же конструкцию смонтировать прямо на балки, то потеря высоты и вовсе будет практически нулевой.
В обоих случаях пластинчатый теплообменник укладывают между промежутками между черновым полом, прикрепляя листы к нему. Трубы вводятся в пазы. Финишное половое покрытие кладется сверху
Теплораспределительная система с пластинами отлично подходит также для нового строительства и при проведении реконструкции. Она годится для применения на всех типах полов, имеет малую высоту установки и позволяет сделать монтаж очень быстро. Все это делает систему весьма перспективной.
Как выбрать материал?
Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.
К числу таких относится следующее:
Способ монтажа
Сухая (или настильная) теплая система монтируется по тому же принципу, что и при укладке обычного теплоконтура водяных теплых полов под стяжку. Есть только ограничения по диаметру трубы — она должна совпадать с размером паза на пластине. Все остальные этапы монтажа, включая укладку контура, подключение, совпадают со стандартными этапами работ рассмотренными в видеопособии.
Обзор Применение теплораспределительной пластины для теплого пола .
Назначение пластин
Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.
Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.
Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.
Самовывоз: бесплатно
- г. Самара, 16 км Московского шоссе, д. 1Вс1 По предзаказу на 13 июня, после 09:00 В корзину
- м.Алабинская, г. Самара, ул. Мичурина, д. 46 По предзаказу на 13 июня, после 19:00 В корзину
- г. Самара, Заводское шоссе, д. 111 По предзаказу на 13 июня, после 17:00 В корзину
- г. Самара, ул. Авроры, д. 110к1 По предзаказу на 13 июня, после 16:00 В корзину
- г. Самара, ул. Ново-Вокзальная, д. 61В По предзаказу на 14 июня, после 10:00 В корзину
Наш ассортимент
На сайте магазина «Гольфстрим» представлена теплораспределительная пластина МР 16120 из оцинкованной стали.
Технические характеристики:
- материал: оцинкованная сталь;
- толщина – 0,5 мм;
- d желоба соответствует теплоносителю ДУ 16 мм и Rehau ДУ 17 мм;
- минимальный шаг укладки теплоносителя – 125 мм.
Цены, указанные в каталоге, действительны дляонлайн-покупки. Заказ можно осуществить по телефонам, указанным ниже, или черезкорзину покупателя. Для получения бесплатной консультации звоните нашемуменеджеру, и узнайте о выгодных предложениях и возможности сотрудничать с нами.
Критерии выбора теплораспределительной пластины
Эффективность теплого пола зависит от нижнего утеплителя и финишного покрытия
Выбор изделий заключается в изучении технических характеристик и параметров. Считается, что большой коэффициент теплопроводности металла влияет на КПД системы. Но степень нагрева пола зависит не только от материала пластины. Высокая теплоемкость плохо влияет на регулирующее оборудование, т. к. скорость нагрева будет большой.
На передачу тепла влияет:
- система раскладки и материал труб – пластиковые дольше отдают энергию, чем металлические;
- вид нижнего утеплителя и соблюдение технологии его укладки;
- тип финишного покрытия пола – керамика, ламинат, нагревается быстрее, чем линолеум на основе или ковролин.
Щели в полу затирают, чтобы пар не проникал на пластины — это приводит к коррозии
Ошибочно суждение, что пластины находятся в нагретом состоянии и не подвергаются коррозии. В процессе эксплуатации дома бытовые пары проникают через отделочные покрытия на основание и конструкцию водяного пола. Конденсат в нагретом состоянии действует более разрушительно.
Обращают внимание на присутствие антикоррозионного слоя на поверхности теплоотражающей пластины – тогда можно не ставить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, чтобы подтвердить надежность изделия
Сфера использования
Система труб с теплораспределительными элементами подходит для новых и реконструируемых построек. Пластины быстро монтируются и служат долго. Термораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, т. к. добавляют перекрытию незначительный вес.
Исключается грязь и пыль от использования материалов для бетонной стяжки и уменьшаются трудозатраты на установку теплого пола, поэтому сухая укладка используется в работающих офисах, торговых площадках, цехах и жилых строениях. Для монтажа пола в одном помещении не нужно закрывать фирму или организацию.
Достоинства теплораспределительных пластин
Среди основных достоинств этих элементов необходимо назвать следующие:
Теплораспределительные пластины позволяют смонтировать теплый пол в любом помещении
Всем известно, что при использовании классической мокрой системы монтажа пол приходится поднимать на 8-12 см. Применение же сухой системы, в составе которой присутствуют теплораспределительные пластины, позволяет уменьшить толщину укладываемого пирога в 5 раз.
За счет чего это возможно? Это обусловлено применением очень простой технологии. На деревянную или полистирольную основу крепят теплораспределительные пластины, имеющие Ω-образные пазы. Затем в эти пазы укладывают греющие трубы. Эта система закрывается листом ДВЛ и чистовым напольным покрытием. И это все!
Минимальная высота созданного таким образом пирога не превышает 2,5 см. Вес такого теплого пола также минимален. Из этого следует, что его можно смонтировать практически повсюду: и в квартире с низкими потолками, и в частном доме с деревянными перекрытиями.
Монтаж теплого пола с теплораспределительными пластинами производится быстро и чисто
Настил такого теплого пола в помещении в 20 м2 можно без труда произвести часа за четыре. Почему? Да просто лишь потому, что все составные элементы являются, если можно так сказать, модульными. Их просто укладывают и крепят. Не требуется ждать какого либо застывания, отвердевания и т.п.
Теплый пол с теплораспределительными пластинами моментально готов к использованию
Это обусловлено составом укладываемой подушки, все элементы которой являются полностью готовыми и оформившимися. Тогда как пол, смонтированный по классической технологии, можно включать лишь по истечении месяца, когда стяжка полностью кристаллизуется. Иначе пол просто растрескается и станет непригодным к эксплуатации.
Теплораспределительные пластины делают теплый пол выгодным вложением денег
Пол, уложенный с использованием этих пластин, очень выгоден для пользователей, поскольку:
- Его энергопотребление ниже в несколько раз в сравнении с полами, обустроенными по классической технологии.
- Помещение с его помощью прогревается значительно быстрей и эффективней.
- КПД такого пола существенно выше, чем у электрических аналогов.
Все перечисленные моменты являются гарантией экономии значительных денежных средств.
Таким образом, такой нехитрый материал, как теплораспределительные пластины, представляет огромный интерес для тех, кто намеревается обустроить в своем доме теплый водяной пол. Сравнительная ценовая доступность этого материала вкупе со значительной эксплуатационной экономией являются убедительным аргументом в пользу его использования.
Теплораспределительные пластины для пола без стяжки
на перекрытия первым слоем ложатся теплоизоляция и пароизоляция
опорным слоем укладываются деревянные или полистирольные плиты, шириной в зависимости от предстоящего шага укладки теплораспределительных пластин для труб
в виде деревянных плит толщиной не менее 20 мм и влажностью не более 10% можно использовать обрезную доску строганную, древесностружечную плиту, влагостойкую фанеру или утолщенный пеностерол
на деревянные плиты с щелями укладываются теплораспределительные пластины, в которые будут вкладываться греющие трубы
уложенные теплораспределительные пластины нужно закрепить на опорных деревянных плитах саморезом
укладывается греющая труба в щели теплораспределительных пластин

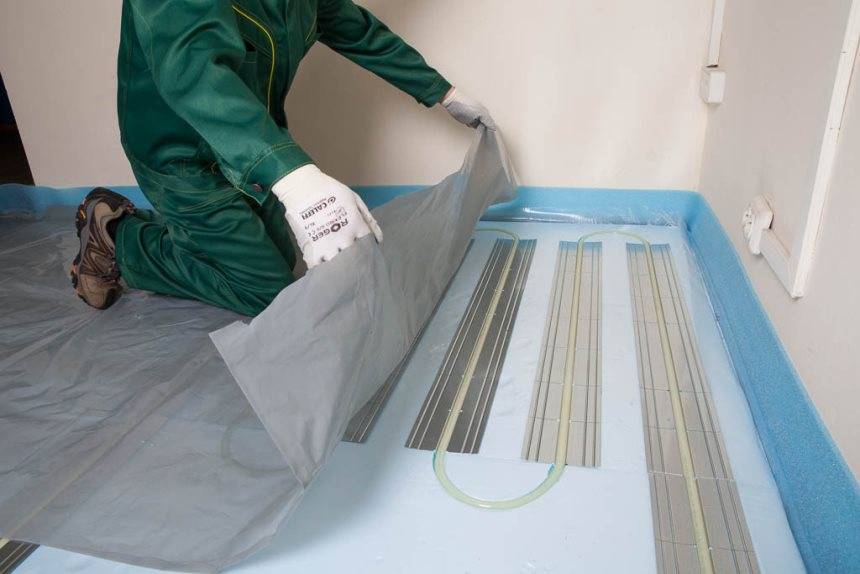

после укладки труб всю поверхность пола необходимо закрыть полиэтиленовой пленкой 100-200 мкм
укладываются листы ГВЛВ толщиной 10 мм, листы ГВЛВ закрепляются к полу с помощью саморезов
лист ГВЛВ является выравнивающий, несущий и термораспределительный, данный слой становится основой для финишной отделки пола.
Теплораспределительная пластина для деревяного пола
Теплораспределительная пластина для водяного теплого пола изготовлена из оцинкованной стали или алюминия (под заказ).
Алюминиевые пластины AL являются элементом, передающим тепло от трубы теплого пола к напольному покрытию. Применяются в “лёгких” системах водяных теплых полов, то есть без устройства бетонной стяжки.
Как правило, “лёгкие” (безбетонные) системы применяются когда есть ограничения по максимальной нагрузке на плиту перекрытия или ограничена высота помещения (общая высота всей конструкции легкого теплого пола всего 20-30 мм).
Пластина теплораспределительная AL изготовлена в заводских условиях на оснастке из жесткого алюминиевого сплава. Она прекрасно держит форму, очень хорошо передает тепло от греющей трубы.

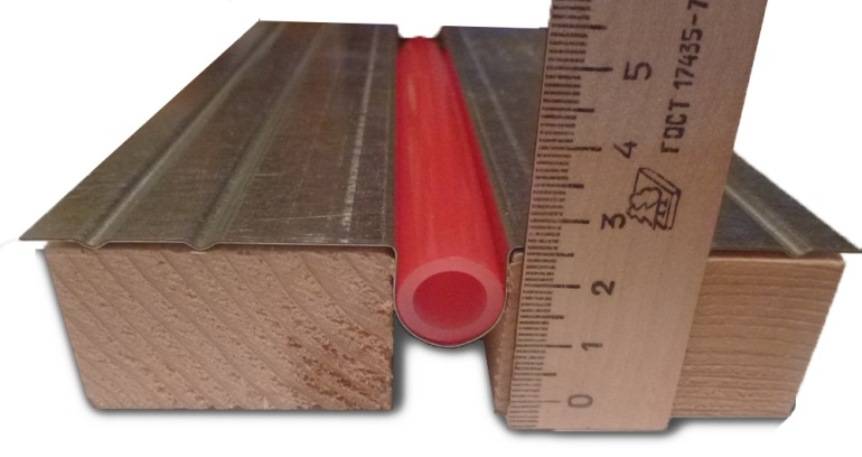

Теплораспределительная пластина имеет омега-образный профиль, позволяющий плотно охватить поверхность греющей трубы диаметром 16 мм. По краям пластины есть ребра жесткости, по два с каждой стороны, они усиливают конструкцию и компенсируют тепловое расширение пластины при нагреве.
Закрепить теплораспределительные пластины AL на деревянных направляющих можно как саморезами по дереву, так и с помощью обычного строительного стэплера – алюминиевый сплав это позволяет.
Ширина пластины идеально подходит для шага укладки 200 мм (ровно ложится на две доски толщиной 20 мм и шириной 100 мм, при этом, между пластинами остается небольшой зазор для теплового расширения).
Укладывать трубы и пластины проще всего змейкой шаг укладки 200-250 мм.
Применяют (при монтаже легких систем водяных теплых полов без стяжки) в деревянном, каркасном доме, в бане и при обогреве почвы в теплице.
Собственное производство теплораспределительных пластин из оцинкованной стали и пластин из алюминия для водяных теплых полов без стяжки на основе полиэтиленновых труб диаметром 16 мм.
Цена теплораспределительных пластин из оцинкованной стали:
Пластина теплораспределительная с шагом укладки 150 мм (1000*130*0,5мм) = 75 руб./шт.
Пластина теплораспределительная с шагом укладки 175 мм (1000*155*0,5мм) = 85 руб./шт.
Отправьте свой запрос или заявку на электронную почту strategia@list.ru и мы в ближайшее время с Вами свяжемся
Основа для укладки отопительной системы: полистирольные плиты
Помимо древесных плит базой для отопления могут послужить полистирольные плиты.
Из преимуществ такой технологии можно выделить:
- Возможность возводить конструкцию в любое время года, по причине отсутствия повышенной влажности;
- Сокращение продолжительности работ из-за отсутствия длительного ожидания набора прочности бетонной стяжки, даже если она полусухая;
- Неизменная схема укладки, достаточно лёгкий монтаж, вне зависимости от материала перекрытий.
Полистирольные плиты можно купить в любом строительном магазине по доступной цене
Особенностью материала из полистирола является наличие специальных выемок и шипов, позволяющих применять его для любой конфигурации отопительного оборудования, в том числе, для «змейки», «улитки» и других. Ещё одно достоинство плиты состоит в том, что она снабжена не только пазом, но и замком, расположенным с торца, а это даёт возможность избежать швов, когда производится укладка.
Когда высота этажа позволяет, дополнительно к плитам укладывают обыкновенный полистирол или кладут в основание пенофол – специальный утеплитель с особым полимерным и фольгированным слоем, причём фольгой вверх. Такой способ обеспечит правильное отражение тепла в комнату, а также выполнит роль гидро- и теплоизолирующего материала. Шум в помещении тоже будет значительно поглощаться за счёт этого слоя. Иногда в виде дополнения применяют напыление из полиуретана.
Статья по теме: Душевая кабина своими руками. Как установить душевую кабину самостоятельно? Фото
Водяной теплый пол своими руками 8212 устройство, монтаж, фото
Ремонт квартиры Пол Водяной теплый пол своими руками #8212 устройство, монтаж, фото
Сразу нужно оговориться, что укладка водяного пола более целесообразна в загородных домах, а не в городских условиях. Во-первых, в квартире запаришься подключать трубы к центральному отоплению и вообще это категорически запрещено. Во-вторых, использование водяного пола значительно уменьшит затраты на электроэнергию, а также спасет вас и ваших родных от электромагнитных излучений в больших количествах.
Преимуществом водяного пола перед электрическими является равномерное распределение тепла по всему помещению.
Устройство водяных теплых полов .
Существует три вида систем водяного пола: бетонная, когда укладка водяного пола происходит с помощью бетонной стяжки. Настильная, которая предполагает монтаж теплого водяного пола без укладки стяжки, а финишное напольное покрытие (ламинат, паркет, плитка, линолеум) укладывается на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. Деревянная, когда трубы укладываются непосредственно на деревянные лаги или на черновой пол.
Вкратце водяной теплый пол состоит из теплоизоляции, полимерных или металлополимерных труб, крепежа, коллекторов с фитингами для подключения петель теплого пола к системе отопления и насоса для циркуляции воды. Ну и далее стяжка и финишный пол.
Монтаж водяного теплого пола своими руками
Для начала рассмотрим способ укладки теплого водяного пола с помощью бетонной стяжки#8230 .
Перво-наперво, необходимо разметить наше поле деятельности (площадь укладки) по секторам до 40 м. кв. для того, чтобы компенсировать температурные расширения стяжки.
Далее укладываем на пол теплоизоляцию: пенопласт, пенополистирол или пеноплекс. Она препятствует тепловым потерям, все наше так необходимое тепло идет вверх в комнату, а не обогревает потолок соседям. Затем по периметру помещения по стене и между секторами укладываем демпферную ленту, которая должна компенсировать тепловое расширение бетонной стяжки.
Теперь можно на теплоизоляцию положить арматурную сетку, к которой будем крепить наши трубы.
Ну и далее укладка самих труб. Она происходит в большинстве случаев по спирали. Способы бывают разные: змейкой, двойной змейкой, спиралью (ракушкой) и спиралью со смещенным центром. На фото снизу вы можете наблюдать различные способы укладки и схемы подключения водяных полов.
Сами трубы крепятся специальными хомутиками к арматурной сетке с шагом примерно в один метр. Не стоит намертво крепить трубы к арматуре, не забывайте, что они под воздействием температуры могут расширяться и соответственно при плотной стяжке деформироваться.
При укладке труб водяного теплого пола следует знать, что шаг укладки должен быть от 10 до 35 сантиметров. Расстояние от трубы до ближайшей стены должно быть не менее 7 см.
Ну, поехали. Один конец трубы закрепляем в подающий коллектор#8230 И далее по продуманной заранее схеме располагаем и крепим наши трубы по контурам. Длина одного контура должна равняться 50 #8212 60 метров. Соответственно сколько вы уложите контуров в помещении, столько должно быть выходов у коллектора. В конце укладки оставшийся конец трубы подсоединяется к возвратному коллектору. При прохождении трубы через деформационный шов (находится между контурами) на нее надевается специальная гофрированная труба.
После окончания всех крепежных работ необходимо проверить наш пол на вшивость. Для этого в трубы заливается вода под давлением, превышающим рабочее примерно в 1,5 раза (0,6 МПа). Тестирование опять же лучше проводить опытным мастерам.
После проверки останется только грамотно сделать стяжку пола с помощью специальных смесей для теплых полов (к примеру Теплолюкс-Глимс). Она поднимет пол на 5-7 сантиметров. При этом в трубах должна циркулировать вода под рабочим давлением.
Полистирольная система водяного теплого пола
Состоит из полистирольных плит с пазами, в которые вкладываются теплораспределительные пластины. Применяется при ограничении нагрузки на перекрытия или ограничении высоты помещений.

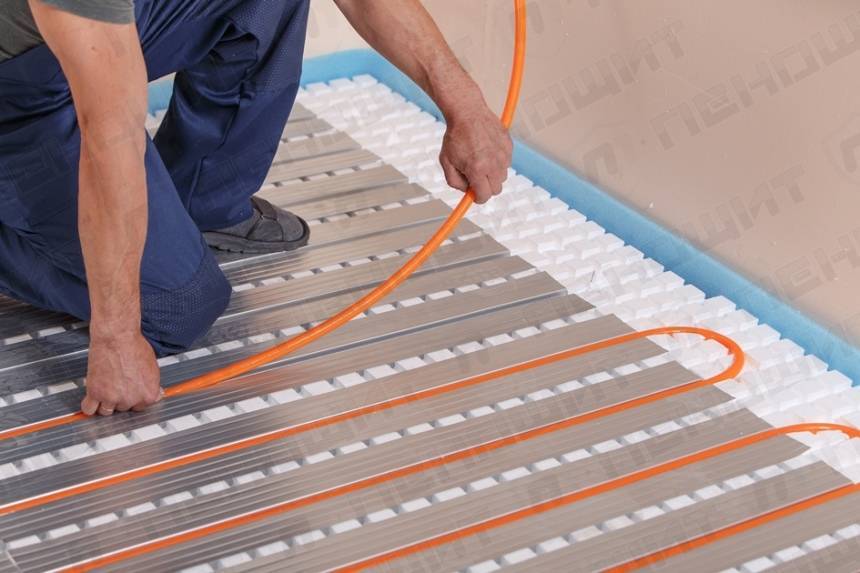

Монтаж пола с водяным обогревом с помощью полистирольной системы происходит следующим образом#8230 Сначала теплоизоляция#8230 Начинаем укладывать полистирольные плиты с угла помещения и заполняем его равномерно, соответственно с заранее продуманным планом. Затем в полистирольные плиты укладываются пластины теплораспределительные. Теперь только остается вщелкнуть в пластины трубы контуров.
