Область применения
Термореле на 12 вольт часто входит в состав конструктивной схемы систем отопления. Пользователю необходимо контролировать температуру в котле и контурах с учетом климатических показателей помещения. Также устройство позволяет регулировать объем воды в системе. При наличии температурного реле удается своевременно выявить любые неисправности в работе котла.
В конструкции бытовых обогревателей также могут присутствовать термостаты, включаемые через розетку. Такие устройства просты в использовании и подключении, универсальны и высокоэффективны. Подобные термореле совместимы с электрическими чайниками, нагревательными приборами, светотехникой.
Термореле для теплого пола
Схема установки термореле для теплого пола
Существуют специальные контролеры, предназначенные для регулировки работы системы «теплый пол». Они подсоединяются к нескольким деталям – датчикам, нагревательным элементам и электросети. После включения термореле получает информацию о температурных показателях системы, после чего сравнивает их с заданными пользователем настройками.
При необходимости контролер включает или отключает нагревательные элементы, делая это циклично. Поэтому теплый пол без трудностей обеспечивает в помещении стабильную температуру воздуха.
Для инфракрасных обогревателей
Приборы получили большое распространение из-за способности передавать тепловую энергию на значительные площади. При установке термостата удастся повысить эффективность работы таких устройств. Используя программируемые накладное термореле, легко настроить функционирование инфракрасного обогревателя на длительный период времени.
Для сауны и бани
Рекомендуется использовать контролеры, способные работать при температуре от +50°С. С их помощью функционирование сауны или бани будет происходить автономно с учетом параметров, заданных пользователем.
Автоматизация климатической системы загородного дома
Обеспечение функции климат-контроля доме в рамках системы «умный дом» через контроль систем отопления, вентиляции и кондиционирования в загородном доме. Зональное управление температурой. Автоматизация процессов и аналитика.
Сразу необходимо уточнить, что для полноценного управления климатом, в «умный дом» необходимо интегрировать сразу три системы, такие как: отопление, кондиционирование и вентиляцию.
В результате подобной интеграции, всё оборудование, относящееся к отоплению, вентиляции кондиционированию начинают управляться и функционировать как единая система. Совокупность всех трёх систем под управлением умного дома и составляет единую «климатическую систему»
Термоклапан — строение, назначение, виды
Клапан в терморегуляторе по строению очень похож на обычный вентиль. Имеется седло и запорный конус, который открывает/закрывает просвет для протекания теплоносителя. Температура радиатора отопления регулируется именно таким образом: количеством проходящего через радиатор теплоносителя.
Термостатический клапан в разрезе
На однотрубную и двухтрубную разводку клапана ставят разные. Гидравлическое сопротивление вентиля на однотрубную систему намного ниже (как минимум, в два раза) — только так можно ее сбалансировать. Перепутать вентили нельзя — греть не будет. Для систем с естественной циркуляцией подходят вентили для однотрубных систем. При их установке гидравлическое сопротивление, кончено, возрастает, но работать система сможет.
На каждом клапане есть стрелка, указывающая движение теплоносителя. При монтаже его устанавливают так, чтобы направление потока совпадало со стрелкой.
Из каких материалов
Изготавливают корпус вентиля из стойких к коррозии металлов, часто дополнительно покрывают защитным слоем (никелируют или хромируют). Есть клапана из:
- бронзы (с никелевым и хромированным покрытием);
- латуни (покрывают слоем никеля);
нержавеющей стали.
Корпуса обычно латунные или бронзовые с никелевым или хромированным покрытием
Понятное дело, что нержавейка — лучший вариант. Она химически нейтральна, не корродирует, не вступает в реакции с другими металлами. Но стоимость таких клапанов велика, найти их сложно. Бронзовые и латунные вентили примерно одинаковы по сроку службы
Что в этом случае важно — это качество сплава, а за ним тщательно следят известные производители. Доверять или нет неизвестным — вопрос спорный, но есть один момент, который лучше отследить
На корпусе обязательно должна присутствовать стрелка, указывающая направление потока. Если ее нет — перед вами совсем дешевое изделие, которое лучше не покупать.
По способу исполнения
Так как радиаторы устанавливаются разными способами, клапана делают прямыми (проходными) и угловыми. Выбираете тот тип, который в вашу систему станет лучше.
Прямой (проходной) клапан и угловой
| Название/фирма | Для какой системы | Ду, мм | Материал корпуса | Рабочее давление | Цена |
|---|---|---|---|---|---|
| Данфос, угловой RA-G с возможностью настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 25-32 $ |
| Данфос, прямой RA-G с возможностью настройкой | однотрубной | 20 мм, 25 мм | Никелированная латунь | 10 Бар | 32 — 45 $ |
| Данфос, угловой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 30 — 40 $ |
| Данфос, прямой RA-N с возможностью настройкой | двухтрубной | 15 мм, 20 мм. 25 мм | Никелированная латунь | 10 Бар | 20 — 50 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN , прямой с фиксированной настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 8-15 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN ,угловой с возможностью настройкой | двухтрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 10-17 $ |
| BROEN , прямой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-23 $ |
| BROEN , угловой с фиксированной настройкой | однотрубной | 15 мм, 20 мм | Никелированная латунь | 10 Бар | 19-22 $ |
| OVENTROP , осевой | 1/2″ | Никелированная латунь, покрытая эмалью | 10 Бар | 140 $ |
Это интересно: Котлы на твердом топливе для отопления частного дома — разбираем суть
Основные функции термореле с регулировкой температуры
Функциональные возможности устройства позволяют:
- Сократить эксплуатационные расходы за счёт экономии используемого топлива. Термореле с регулировкой температуры отключает оборудование после достижения максимального значения температуры и подключает после снижения до минимального.
- Обезопасить потребителя. При перегреве котла или возникновении неисправности раздастся характерный звуковой сигнал.
- Создать комфортные условия внутри дома, так как датчик температуры воздуха будет автоматически менять режим работы оборудования.
Термореле имеет широкие функциональные возможности
Терморегулятор своими руками
Существует возможность сборки простейшего терморегулятора своими руками. Этот вариант рекомендуется тем, кто умеет читать принципиальные схемы и обладает достаточным знанием в электронике, поскольку требует определённой сноровки. Вся работа осуществляется в несколько этапов:
- Размещение всех необходимых элементов на плате. При пайке необходимо следить за тем, чтобы не повредить иные детали сборки.
- Протравка токопроводящих дорожек в соответствии со схемой.
- Проверка работоспособности схемы посредством тестера.
- Контроль полярности всех составляющих.
Упростить сборку термостата своими руками поможет заказ наполовину готового устройства
Настройка
Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.
Настроить термостат можно следующим образом:
- Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
- В удобном месте расположить контрольный термометр.
- Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
- Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
- Полностью закрыть клапан, вращая головку по часовой стрелке.
- В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Установка термостата на батарею отопления
Монтаж термоголовки
Крепление элемента к корпусу вентиля осуществляется двумя способами – на резьбе или простым защелкиванием, как на изделиях фирмы DANFOSS. В любом случае сначала надо снять с буксы клапана защитный колпачок, затем рукоятку головки повернуть в положение «max» и вставить в гнездо до щелчка или же слегка подтянуть ключом (когда соединение – резьбовое). Если головка терморегулятора вращается нормально, то установка выполнена успешно.
Вентили некоторых производителей, а также все головки имеют функцию преднастройки. Это заблаговременное ограничение диапазона регулирования температур, которое реализуется в различных моделях по-разному. Например, терморегулятор HERZ ARMATUREN ограничивается с помощью специальных штифтов, в других изделиях прилагается ключ, фиксирующий головку в определенном положении.
Эксплуатационная настройка термостата батареи осуществляется рукояткой с нанесенной шкалой и цифрами (обозначениями). Как правило, диапазон плавной настройки составляет 16—28 °С, а в положении «*» клапан станет поддерживать температуру воздуха 6—7 °С, дабы не случилось размораживания.
В заключение несколько слов о совместимости терморегуляторов с чугунными приборами отопления. В принципе, противопоказаний к установке никаких нет, но есть сомнения в эффективности работы термостатов. Чугунные батареи массивны и вмещают много воды, а оттого инерционны и будут с опозданием реагировать на автоматическое регулирование. Так что здесь предпочтительнее поставить обычный кран на подаче и балансировочный – на обратке.
Прочие типы датчиков
Существует ещё два основных вида датчиков для измерения температуры воздуха или среды. Один из них – это акустические устройства, принцип работы которых состоит в установлении разницы скорости звука при разных показателях температуры. Второй тип бесконтактного термодатчика – пирометр или тепловизор. Его принцип заключается в определении инфракрасного тепла, исходящего от нагретого тела. Подобным способом удаётся получить искомое значение без непосредственного приближения к среде измерений.

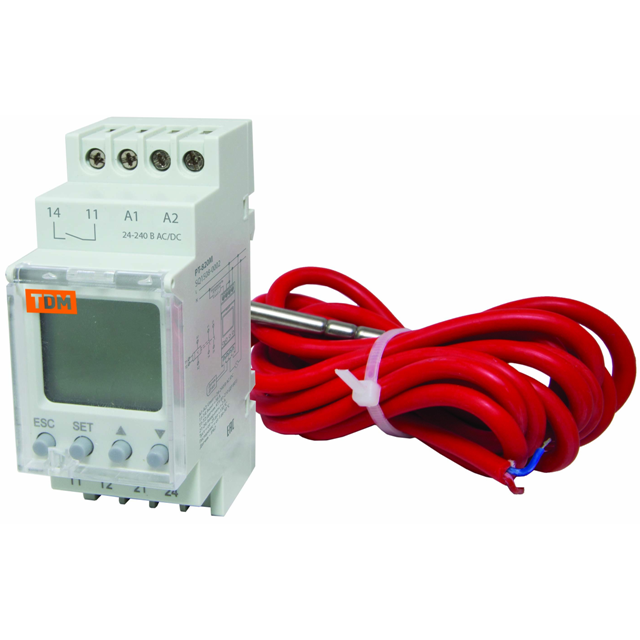

Электронная начинка обеспечивает большую вариативность функций терморегуляторов с выносным датчиком
Преимущества и недостатки терморегуляторов с выносными датчиками
Прежде чем купить терморегулятор с датчиком температуры воздуха, следует узнать, какими положительными и отрицательными сторонами обладают подобные устройства. Сразу стоит отметить, что преимуществ больше.
В первую очередь, использование подобного типа позволяет максимально точно определять необходимые показатели температуры, что позволяет эффективно контролировать микроклиматические условия.
Терморегулятор при правильной настройке может стать составной частью «умного дома»
Во-вторых, наличие выносного датчика позволяет устанавливать его в любом удобном месте, там, где закрепление иного устройства контроля не позволит получать достоверные данные.
Терморегуляторы, оснащённые выносными датчиками, благодаря наличию встроенной электроники, практически лишены ошибок в показаниях.
Но это свойство влечёт за собой главный недостаток – подверженность перепадам напряжения, которые могут вызвать сбой программы или выход устройства из строя, особенно, при резких скачках электричества.
Как сделать простой терморегулятор своими руками – советы мастерам
Предлагаем ознакомиться с одной из эффективных схем сборки терморегулятора, которую можно выполнить своими руками. Ниже она представлена, и дана пошаговая инструкция.
Таблица 3. Пошаговая инструкция по сборке терморегулятора
| Действие | Описание работы |
|---|---|
| Подготовка элементов схемы к сборке | Все элементы и микросхемы поместить на плате. При помощи разогретого паяльника аккуратно провести монтаж. При пайке нужно внимательно следить, чтобы не задеть другие элементы сборки |
| Протравка дорожек | Согласно схеме протравить дорожки, при их отсутствии самостоятельно создать эскиз чертежа |
| Проверка составляющих частей | В обязательном порядке следует проверить работоспособность всех элементов схемы. Для этих целей рекомендуется использовать тестер (мультиметр) |
| Проверка полупроводников, прочих элементов схемы | В соответствии со схемой нужно проверить полярность триодов, диодов и других составляющих |
После выполнения сборки нужно проверить её правильность. Также опытным путём подбираются тиристоры. Это необходимо для того, чтобы максимально точно подобрать параметры порога, когда тиристор будет закрыт и открыт.
Совет! В ходе выполнения паяльных работ нежелательно использовать кислоту. Это связано с тем, что мелкие детали, которые друг возле друга находятся, могут закоторотить. Поэтому лучше всего подойдёт канифоль.

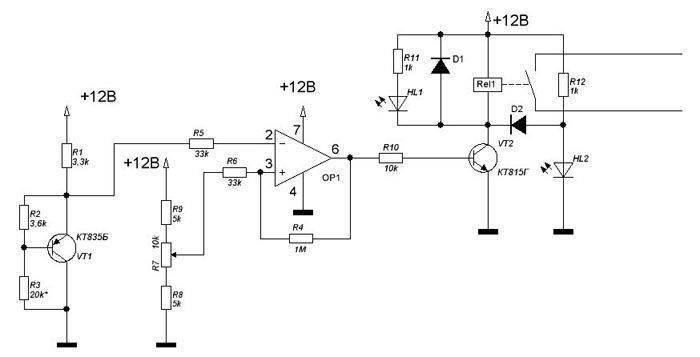

Схема сборки терморегулятора
Типовые решения автоматизации системы отопления.
Благодаря большому спектру моделей электронных термостатов стоимость и функционал колеблются в большом диапазоне, что дает широкий спектр применения в автоматизации системы отопления. Практически все термостаты рассчитаны на нагрузку до 2,5 кВт, а это достаточно вполне. Используя смекалку можно экономично модернизировать систему отопления дома. Например, поставить хронотермостат на управление
питанием обычного электрического котла
с ТЭНом.
А что делать, если уже в доме сделан чистовой ремонт и нет возможности и желания долбить стены и тянуть провода? В этом варианте приходят на помощь беспроводные термостаты и хронотермостаты. Конечно же такое решение дороже проводных, но оно стоит своих затрат. Установка не займет и не потребует сильных навыков. Вы берете беспроводной термостат на батареечках и вешаете в удобном для Вас месте. Затем приемный блок дистанционного управления подключаете к сети 220В и подсоединяете к нему термический сервопривод, насос, или котел.
Использование моторизованных сервоприводов позволит организовать контроль нескольких контуров отопления. Управление такими сервоприводами осуществляется по трем проводам, один провод является нейтралью (N), а два других — это фазы 220В
(одна на открытие, другая на закрытие).
ЭлектроТермические Сервоприводы полные аналоги термоголовок (можно установить вместо термоголовки), но благодаря отсутствию воздействия на колбу внешней среды и наличию термоэлемента, скорость реагирования выше. Принцип работы термического сервопривода прост: Когда нужно открыть клапан термостатического крана, электронный термостат подает напряжение 220В (24В, 48В, 110В) на контакты термического сервопривода. В сервоприводе поверх колбы имеется нагревательный элемент, который в течение одной минуты нагревает баллон до температуры расширения газа. Далее происходит процесс регулирования температуры, как с термоголовкой. По достижении нужной температуры в помещении, термостат прекращает подачу напряжения и колба начинает остывать, закрывая кран. Среднее время остывания 3-5 минут. Преимуществом термических сервоприводов является универсальность, да и не только, среди исполнения сервоприводы делят на «NC — нормально закрытые» и «NO — нормально открытые». Стоимость термических сервоприводов ниже стоимости термоголовки. А суммарная стоимость комплекта электронного хронотермостата и термического сервопривода всего в 1,5-2 раза выше термоголовки с термостатическим краном. Однако, экономическая эффективность поддержания автоматической температуры отопления электронными методами куда комфортнее и выгоднее. Система окупится в первый же сезон.
Еще одним примером комфортного и экономного автоматического регулирования температуры отопления является непосредственное управление котлом!!! Кстати, котел может иметь встроенную автоматику управления температурой системы отопления. Но иногда возникает необходимость контролировать температуру по воздуху помещения, а не температуре теплоносителя!!! Вот тогда то и приходят на помощь комнатные электронные термостаты с сухим контактом. Все котлы снабжены специальным выходом для подключения комнатного термостата. Это позволяет расширить функции котла и повысить комфорт эксплуатации системы отопления. Согласитесь, термоголовки не дадут Вам таких преимуществ.
А что делать, когда имеется дом в пригороде и Вы хотите дистанционно управлять температурой системы отопления? Для таких целей существуют специальные устройства, их принято называть GSM модуль дистанционного контроля температуры. Это оборудование позволяет дистанционно регулировать температуру в помещении. Существует много вариантов исполнения. У большинства брендов основные функции схожи — это контроль температуры отопления по температуре воздуха, контроль протечки (затопления), контроль открытия дверей или разбития стекол. Такой набор функций позволяет видеть температуру в помещении, управлять включением и отключением котла системы отопления, быть в курсе, что дома все в порядке. Все устройства данного типа снабжены сухим контактом, управляемым температурой воздуха в помещении. Функционал конечно ограничен по сравнению с хронотермостатом, но зато появляется возможность дистанционного контроля температуры.
Скачать схему подключения электронных термостатов можно здесь.
Устройство и принцип действия регуляторов температуры воздуха
Сегодня все устройства, связанные с обогревом или охлаждением воздуха оснащаются встроенным терморегулятором, который контролирует его работу. Как правило, в отопительном контуре он следит за нагревом теплоносителя, в системе «теплый пол» — за температурой пола, что не всегда способствует созданию здорового микроклимата в доме. Именно поэтому большой популярностью у потребителей пользуется терморегулятор с датчиком температуры воздуха.
Основная функция подобного устройства – это отслеживание температурных колебаний воздуха в помещениях и поддержание их в заданных параметрах. Дополнительные задачи термостата следующие:
- Минимальный расход энергоресурсов, который происходит при отключении обогревателя.
- Он обеспечивает безопасность работы отопительного оборудования и в случае поломки последнего, оповещает об этом сигналом.
- Он создает комфортную температуру в доме, которую поддерживает на протяжении всего отопительного сезона.
Сегодня на рынке представлены механические, электронные и программируемые терморегуляторы с датчиком воздуха, но не зависимо от способа настройки, устроены они по одному типу:
- Основой прибора является сильфон – цилиндрическая емкость с гофрированными стенками, способными растягиваться и возвращаться в исходное положение. Внутри сильфона находится чувствительная к изменениям температуры рабочая среда. Как правило, это либо жидкость, либо парафин, либо газ. Как только температура в комнате повышается, рабочая среда увеличивается в объеме, вызывая давление на стенки сильфона, который под ее влиянием растягивается.
- К цилиндру крепится шток, основная задача которого – воздействие на клапан.
- Клапан либо закрывает поступление топлива, теплоносителя или электричества к обогревателю, когда температура воздуха повышена, либо открывает.
Термостаты с датчиком температуры воздуха для электрообогревателей и котлов чаще всего в качестве регулятора оснащены биметаллической пластиной, а не сильфоном, которая под воздействием температуры воздействует на клеммы, соединяя или разъединяя их.
По типу настроек подобные терморегуляторы делятся на:
- Механические, в которых все параметры вводятся вручную. Они имеют ограниченный температурный диапазон и не обладают точностью настроек. Так разница нагрева воздуха может отличаться на 3-5 градусов от заданных параметров.
- Электронные аналоги управляются дистанционно, имеют широкий диапазон настроек и обладают точностью. Как правило, это регулятор с таймером, по которому можно не только параметры нагрева настраивать, но и распределять их по времени и дням недели.
- Программаторы имеют больше настроек и могут управляться на расстоянии через смартфон, ноутбук или планшет, так как оснащены Wi-Fi. В них температурный режим в помещении программируется на неделю с учетом времени суток.
Выбирая терморегулятор для отопительного контура, нужно исходить из его типа и параметров обогревателя. Так на рынке есть модели для котлов отопления, для батарей, электрообогревателей и многофункциональной климатической техники. Предусмотрены даже терморегуляторы с выносным датчиком температуры воздуха. Они устанавливаются либо на котлах, либо на закрытых радиаторах.
Как выбрать терморегулятор для водяного теплого пола
Водяной теплый пол представляет собой бетонную стяжку, в которой залит контур из нагревательных элементов. В данном случае под контуром подразумевается труба, по которой и движется горячая вода. Теплоноситель подается из отопительной системы и в нее же возвращается.
Монтаж контура может осуществляться как в слой стяжки, так и поверх нее. И тот и другой вариант имеет свои преимущества. Но чаще всего, строители предпочитают избавлять систему горизонтального водяного отопления от физической нагрузки стяжки.
Принцип работы цикличный. Сначала из радиатора отопления вода поступает в начало теплого пола и, проходя по контуру, отдает свое тепло поверхности стяжки. После этого теплоноситель возвращается в центральное отопление и повторно нагревается для того, чтобы вновь пройти по контуру.
Элементарный принцип работы и минимальные затраты электричества делают данный вид отопления чрезвычайно популярным. Цикличность, таким образом, позволяет стяжке прогреться до 36 градусов.
Осуществление монтажа предполагает свои сложности и алгоритм. Одним из важнейших аспектов можно назвать установку ограничителя в случае, если конечным покрытием пола будет являться ламинат или линолеум. Данные напольные покрытия не должны нагреваться свыше 27 градусов. Терморегулятор (термостат) позволяет с точностью до градуса настраивать «климат» в доме, поэтому его наличие обязательно.
Значение и функции
Термостат – это прибор, который призван осуществлять контроль температурного режима. Это устройство определяет температуру на данный момент времени и сравнивает с тем показателем, который установлен по умолчанию. Таким образом, термостат либо включает нагрев, дабы достичь нужной температуры, либо, напротив, выключает, если показатель достигнут.
В случае конкретно с водяным теплым полом, термостат выполняет свои функции поэтапно. С помощью сервоприводов данный прибор дает команду приоткрыть или, наоборот, частично перекрыть подачу горячей воды из центрального отопления. Такой контроль и позволяет полу удерживать определенный градус «теплоты».
Если электрический теплый пол способен за считаные минуты нагреться до нужной отметки, то водяной пол из-за последовательной работы регулятора выполняет свою задачу за большее количество времени.
Термостат для водяного теплого пола – незаменимый атрибут и, благодаря преимуществам, в его необходимости не остается сомнений:
После установки потребуется разобраться в способе управления и некоторых нюансах. Для того чтобы освоиться в этом вопросе требуется лишь раз потратить время на то, чтобы разобраться в клавишах и меню терморегулятора.
Разновидности терморегуляторов
На современном рынке можно увидеть целый ассортимент термостатов, которые можно разделить на четыре вида:
Механические приборы напоминают собой диммеры – регуляторы освещения. Управление происходит с помощью единственного колесика. По мере вращения по часовой стрелке прибор включается и настраивается на поддержание определенного градуса. Стоимость таких устройств самая низкая, если сравнивать с остальными разновидностями. В них нет функции отключения при наборе необходимой температуры, а это существенный минус. Несмотря на это функцию контроля прибор выполняет исправно.
Цифровой аналог имеет экран, с помощью которого можно настроить температуру с точностью до градуса. Функция временного выключения имеется. Управление осуществляется тремя клавишами. В большинстве таких устройств есть функция памяти, которая позволяет сохранить установленные настройки даже после аварийного отключения электропитания.
Программные терморегуляторы или программеры появились сравнительно недавно. С их помощью можно создать полноценный график работы теплого пола. Благодаря настройке времени можно обозначить точное время начала подачи воды из отопительной системы и прекращения. Благодаря этой функции пол будет отапливать помещение только в те часы, когда домочадцы находятся дома. Это колоссальная экономия электроэнергии. Стоимость такого прибора высока, но в процессе эксплуатации неминуемо окупается в счетах за свет.
Сенсорный термостат можно назвать инновационным изобретением в данной сфере. В нем есть все функции программера, но управление осуществляется с помощью сенсорного экрана. Удобство настройки неоспоримо, но из-за сенсора стоимость такого прибора достаточно внушительна.
Термостат является нужной составляющей водяного теплого пола, без которой обойтись непросто. Благодаря ассортименту устройств можно подобрать наиболее оптимальный вариант.
Устройство масляного обогревателя
Температурные режимы и бак масляного обогревателя
Принцип работы масляного обогревателя заключается в передаче энергии небольшого по площади, размерам ТЭНа масло, затем через него к поверхности стального бака. Величина потери тепла зависит от разницы температур по обе стороны плоскости, площади. Первый параметр невыгодно увеличивать — сгорит спираль. Если заняться увеличением площади — добьемся нужного результата. Расчет такой, чтобы о поверхность бака нельзя было обжечься, но перепад температур с комнатой должен быть значителен для теплообмена.
Нормальные условия: в комнате 20 градусов по Цельсию. Граждане доводят температуру до 35, даже выше — не полезно для здоровья. Производители выбрали меньшее из зол – поверхность масляного обогревателя нагревается до 70 ºС.
Разобрали масляный обогреватель для определения режимов:
- Аварийный термостат KSD 301 с температурой срабатывания 80 градусов Цельсия.
- Термопредохранитель левой марки, настроенный на 142 градуса по Фаренгейту (61,5 градус Цельсия).
Аварийные термостаты KSD 301 и термопредохранитель
Первый стоял чувствительной площадкой на канале ближайшей к электронному блоку секции радиатора. Масло находится в гармошке, составленной из секций. Они привальцованы друг к другу, швы прихвачены снаружи точечной сваркой (черточки в реальности). Гармошка-радиатор неразборная, стоит на платформе с колесиками: притянута двумя проволочными скобами из стали. С одного бока гармошка в виде радиатора отопления, с другого прислонилась крышка блока электроники (громкое название для пары-тройки резисторов).
Каждая секция плоская. Прорезаны верхний, нижний канал. По вертикали соединены прожилками: сквозь сочится небольшое количество масла. В нижнем канале, основанием к электронному блоку находится ТЭН. Отличие: в водонагревателе отсутствует термостат. Зато к основанию прикручен термопредохранитель. Низкая температура — 61,5 градус (хотя элемент не касается рабочей части ТЭНа). Термопредохранитель обернут резиновой прокладкой, дополнительно защищен жаропрочной тканью: при кипении масла температура будет невысокая.
Термостат с фиксированной температурой срабатывания на 80 градусов Цельсия металлическим боком прислонился (на двух винтах) к центральной вертикальной прожилке первой секции. Как ни выставляй режимы верхним термостатом, ни нажимай кнопки питания секций ТЭНа, лимит не будет превышен.
Модели масляных обогревателей
Миф о горячей поверхности масляных обогревателей лишен правды. Максимум – 80 градусов Цельсия. Потом происходит аварийное отключение с гистерезисом (обратное включение при 65 градусах Цельсия).
Управление температурой масляного обогревателя
Начали с аварийных режимов неспроста. При ремонте протечек, выборе холодной сварки нужно знать температурный режим (условия эксплуатации клееного соединения). Перейдем к основным характеристикам масляного обогревателя. ТЭН состоит из двух неравнозначных ветвей: включаются вместе либо порознь. Обеспечит три температурных режима работы, различающихся теплоотдачей. Переключение обеспечивается двумя кнопками, расположенными в верхней части электронного блока масляного обогревателя.
Под панелью управления стоит термостат. Не контролирует аварийный режим — представлен настраиваемой биметаллической пластиной, задающей комнатную температуру для нагрева ТЭНом. Температура срабатывания не велика, как у аварийного — 40 – 60 градусов Цельсия, даже ниже. За счет вращения винта, изменяющего натяг пластины, температура срабатывания меняется в нужную сторону:
- Нажимая кнопки, изменяем скорость прогрева масла, обогревателя, помещения.
- Подкручивая термостат, добиваемся отключения прибора в нужный момент.
Характеристики приборов
Ключевым рабочим показателем является мощность регулятора. Этот параметр определяется требованиями к нагрузке, с которой будет работать прибор. Обычно модели бытового типа располагают потенциалом 3-3,6 кВт. Этого хватит на обслуживание производительного котла или группы небольших обогревателей. К слову, чтобы имелась возможность работы с несколькими агрегатами одновременно, изготовители предусматривают многоканальное управление. Даже средние по характеристикам устройства часто допускают интеграцию реле температуры, способного охватывать 5-10 зон одновременно. Имеет значение и сам температурный диапазон, по которому будут отслеживаться показания. Типовой прибор обычно имеет пределы от 5 до 45°C. Для специального назначения предлагают модификации, работающие с диапазонами до 90°C.
Схемы подключения терморегуляторов.
Однозначное представление о назначении терморегулятора дает схема его подключений.
Схемы подключения немного рассматривались в статьях «Какой Wi-Fi терморегулятор купить на AliExpress?» и «Обзор моделей терморегуляторов с WiFi и облачным сервисом».
Рассмотрим несколько терморегуляторов одной модели различного исполнения.
Схемы подключения терморегулятора MOES BHT-002.
AliExpress.com Product — Smart WiFi Thermostat Temperature Controller Water and Gas Boiler Works with Alexa Echo Google Home Tuya
В паспорте терморегулятора найдем схемы подключения.
Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.
GA — для водяных теплых полов.
GB — для водяных теплых полов.
GC — для котла.
Схемы подключения на примере терморегуляторов POER PTC10.
AliExpress.com Product — Wireless Boiler Room Controller 868MHz Heating Thermostat Weekly Programmable With Large LCD, App Remotely Control
Схемы подключения на примере терморегуляторов POER PTC20.
AliExpress.com Product — WiFi Smart Thermostat Temperature Controller for gas boiler electric underfloor heating humidity display works with Alexa
Несколько пополнений одной модели:
Дешевые терморегуляторы.
Это терморегуляторы без нормального корпуса, стоимостью до 200р.
W3001 Digital Control Temperature Microcomputer Thermostat Switch Thermometer New
Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.
Вот схемы некоторых с виду похожих терморегуляторов.
Разница видна только при изучении схемы из документации.
Держа в руках сам терморегулятор сложно понять какого он исполнения.
Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.
Терморегуляторы с двумя управляющими выходами.
Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.
Второй канал управления появляется в ущерб клеммам выносного датчика.
А выносной датчик и не нужен при управлении водяным теплым полом.
| AliExpress.com Product — BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid Lock | HESSWAY 3A TUYA refrigerator temperature controller wifi thermostat for 2 in 1 Linkage Gas Boiler&Dry contact NC/NO |
Необычные по схемам подключения терморегуляторы.
Модели с 4-7 канальным управлением.
Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.
| AliExpress.com Product — 95~240VAC Two Pipe LCD Weekly Programmable Central Air Conditioning Room Fan Coil Thermostat | AliExpress.com Product — HESSWAY 2P4P cool heat wifi touch screen room thermostat Google Home,Amazon Echo,Tmall Genie, IFTTT for fan valve control |
Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.
