Принцип работы и функционал температурных реле с датчиком температуры

Терморегуляторы с интеграцией с внешними системами.

терморегулятор может быть обычным устройством, а может быть и интегрирован в системы умного дома или доступен для управления дистанционно и из других систем.

Можно выделить такие способы внешней связи с терморегулятором:

• Wi-Fi;
• WEB;
• Облачный сервис;
• MOD Bus;
• Радиоканал;

Wi-Fi.

В статье «Что такое терморегулятор с Wi-Fi» рассматривались способы управления терморегуляторами по Wi-Fi. Самый простой способ — непосредственное подключение к терморегулятору, как к точке доступа.

WEB.

Более удобное подключение к Wi-Fi терморегулятору через Wi-Fi роутер.

Но такой терморегулятор является WEB-устройством и к нему можно подключаться через интернет.

Облачный сервис.

Для того, чтобы получать доступ к терморегулятору без Ip-адреса используется сторонний сервер — облачный сервис с мобильным приложением или WEB-интерфейсом.

Такие терморегуляторы подробно рассматривались в статье «Обзор моделей терморегуляторов с WiFi и облачным сервисом».

MOD Bus.

Встречал обсуждения о таких терморегуляторах. Скорее всего имеет смысл для управления охлаждением с центральным кондиционером и с центральным контроллером кондиционирования.

Вероятно его можно как-то применить в системах зонального отопления с центральным контроллером.

Модель SML-1000 исполнения GB,GD,GC.

Дистанционный пульт.

Терморегулятор с возможностью дистанционного управления при помощи пульта, как от телевизора.

Возможно имеет смысл при управлении кондиционером или нагревательной инфракрасной панелью.

Wireless Remote Room Digital Thermostat

Eco Art Outdoor Infrared Heater , 2400W Outdoor Patio Heater wall mounted heater with Smart thermostat

Общее описание устройства

Термостат отключает нагревательный прибор при достижении определенной температуры Температурное реле или термостат является основной деталью, которая управляет функционированием бытовых приборов отопления. Также он входит в конструкцию водонагревателей и вентиляторов, климатической техники.

Термореле (термостат) – это блок управления отопительной или охлаждающей системой, выполняющий конкретные задачи:

• Экономия ресурсов. Котел или другая подобная техника с терморегулятором потребляет меньше электричества или газа. Реле отключает прибор, как только температура воздуха в помещении достигла нужного значения.
• Повышение комфорта. При наличии реле для контроля температуры не нужно следить за работой котла.
• Обеспечение безопасности. Термореле на включение/выключение оповещает пользователя о перегреве оборудования.

3 Классификация оборудования

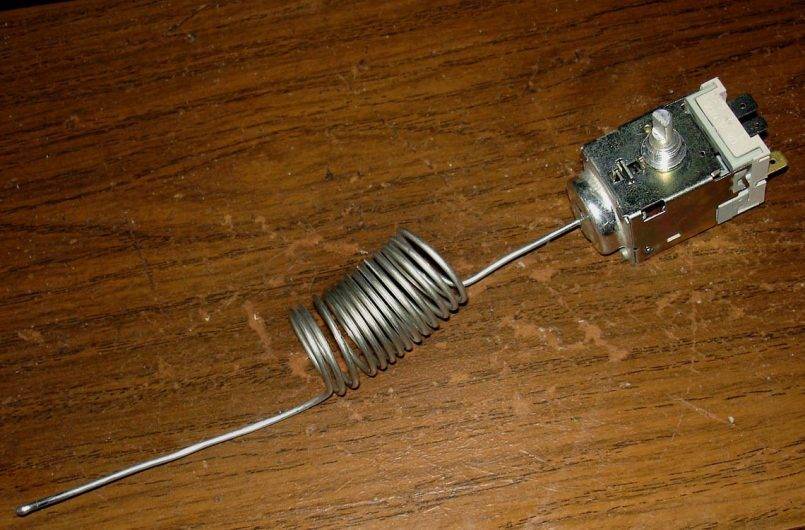

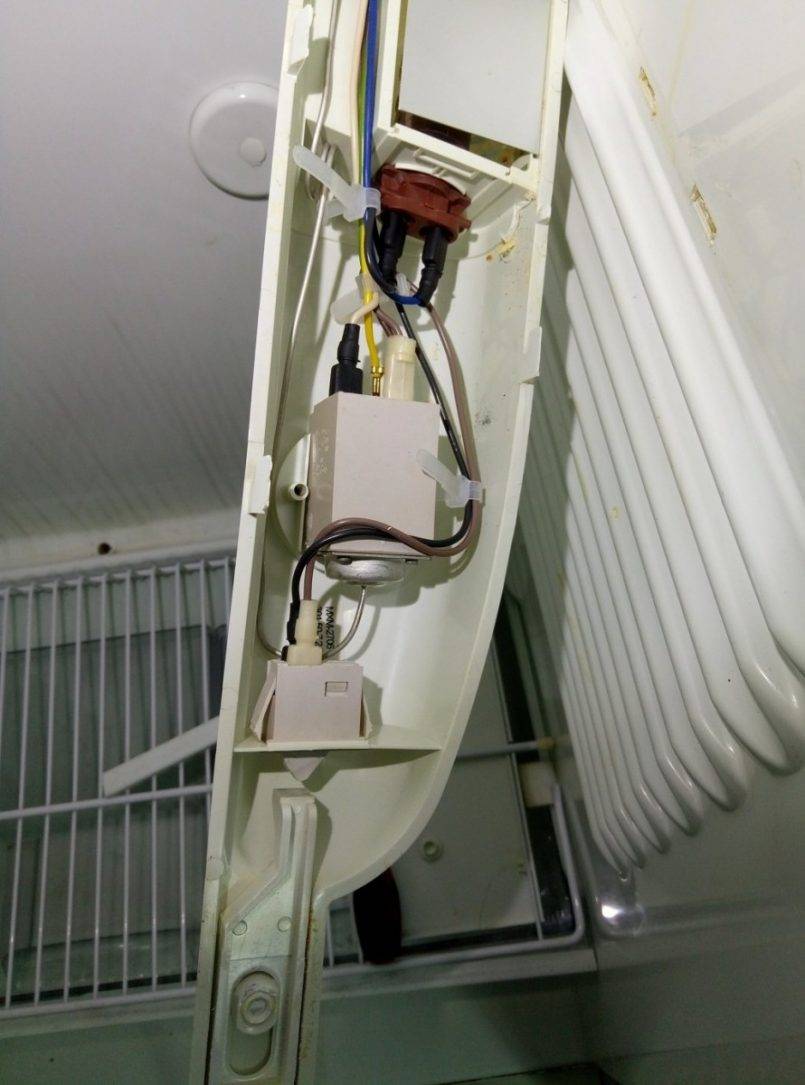

Существуют механические приборы, работа которых основана на принципе расширения жидкости. При нагревании теплоноситель в датчике расширяется и поступает по капиллярной трубке к регулятору. В нем она давит на мембрану, которая размыкает контакты в электрической цепи.

Терморегуляторы такой конструкции устанавливаются в тепловентиляторах и кондиционерах. Как противоположность биметаллической конструкции, применяются приборы с датчиками, наполненными газом, которые срабатывают быстрее металлических контактов.

Такие терморегуляторы используются в системах отопления, а раньше их устанавливали на старые марки автомобилей. На современных моделях машин устанавливают восковые термостаты. Представляет он собой закрытую камеру с пробкой из воска и металлическим стержнем.

Воск постепенно, по мере нагрева, расплавляется и выталкивает стержень, который замыкает цепь. По такому принципу работают аварийные терморегуляторы, оповещающие о закипании охлаждающей жидкости в двигателе.

Основное предназначение

У терморегулятора несколько основных назначений.

• Во-первых, с его помощью можно неплохо сэкономить на оплате энергоносителя. Все дело в том, что этот прибор контролирует воздух внутри дома или квартире. И если данная температура начинает подниматься выше установленной в настройку, то он отключает подачу, к примеру, газа или электроэнергии к нагревательному прибору (котлу, конвектору, кондиционеру и так далее). И наоборот, включает подачу, если температура стала понижаться ниже нормы.
• Во-вторых, это безопасность эксплуатации. Ведь в функции термостата включена звуковая сигнализация, которая будет оповещать владельца дома о том, что, к примеру, котел перегрелся, а сам терморегулятор по каким-то причинам не сработал.
• В-третьих, высокие критерии комфорта. Как уже было сказано выше, терморегулятор в автоматическом режиме контролирует работу системы отопления. Нет необходимости все время бегать к котлу, чтобы убавить или повысить подачу того же газа или электрического тока.

Виды терморегуляторов

Выбор термостата под определенную систему определяется следующими факторами:

• мощность оборудования;
• способ регулирования;
• выполняемые функции;
• тип монтажа.

Мощность

Для большинства оборудования мощности 3 кВт вполне хватает. При большом количестве контуров отопления применяется несколько терморегуляторов, или устанавливается магнитный пускатель. Чем больше площадь помещения, тем дольше производится его прогрев от одного термостата.

Какие бывают датчики?

За комфортную температуру пола и обогрев воздуха отвечают разные системы. Соответственно, применяются разные датчики. В первом случае используют датчик пола. Его размещают в стяжке между трубами контура, на расстоянии более 50 см от стены. На полу крепится труба или гофрошланг, в которые вводится кабель с датчиком на конце. Труба залита раствором, но ее конец выходит наружу. При необходимости вышедший из строя датчик вытягивается наружу за провода и заменяется на исправный.

За обогрев воздуха отвечает выносной датчик, расположенный в помещении. Обычно его устанавливают внутри корпуса терморегулятора. При этом он не должен находиться на сквозняке, нагреваться лучами солнца или располагаться близко от приборов, выделяющих тепло.

Под датчик в стене делается штроба, идущая до уровня пола. В канавке размещается шланг, который затем одним концом выводится на место проведения измерений, а другим – вводится в монтажную коробку с закрепленным в ней терморегулятором. Шланг изолируется от попадания раствора заглушкой. В него заводится датчик температуры пола с проводами.

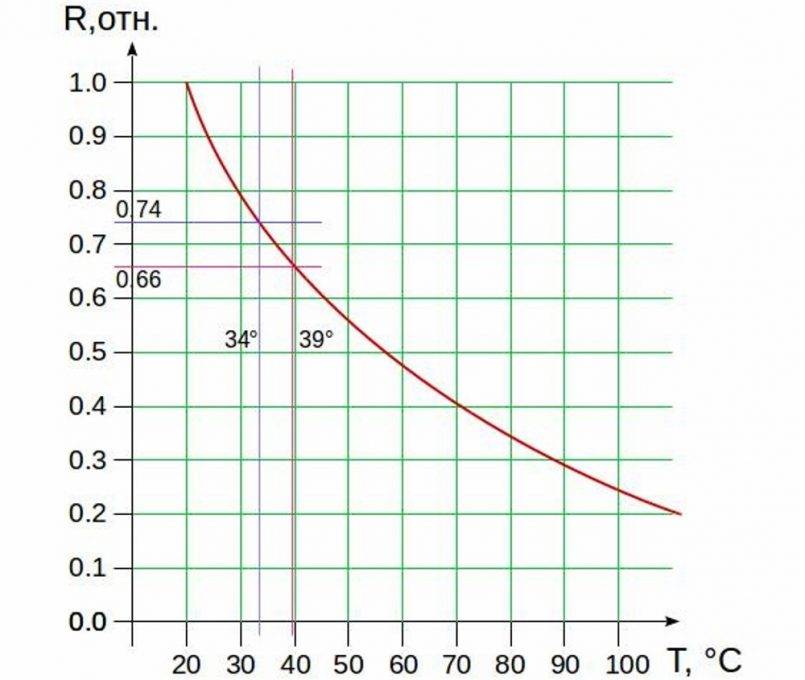

Предварительно следует проверить его исправность, измерив сопротивление и сравнив затем с паспортными данными. При появлении большой разницы датчик следует заменить. Затем производятся необходимые подключения. Тестовый пуск системы производится до заливки стяжки.

Микроклимат в помещении существенно зависит от погоды на улице. В связи с этим, разработан режим климат-контроля с применением наружного датчика и контроллера (климат-компенсатора). В программу введен ряд зависимостей между температурой теплоносителя и уличного воздуха. Выбрав одну из них по значениям температуры воздуха снаружи, контроллер вычисляет, насколько должен быть нагрет теплоноситель.

Если значения расчетной температуры теплоносителя меньше фактической, поступает сигнал на прикрытие подачи горячей воды в контур отопления. Все измерения и корректировка расхода теплоносителя продолжаются в сторону снижения рассогласования данных. Контроллер также может управлять производительностью смесительным насосом или переключаться в другой режим.

Типы термостатов и их функции

Механический регулятор – самый простой и относительно дешевый прибор. Температура выставляется поворотом колесика на нужную отметку. Затем система по ней поддерживает температуру. При изменении погоды нужно вручную изменять установку температуры.

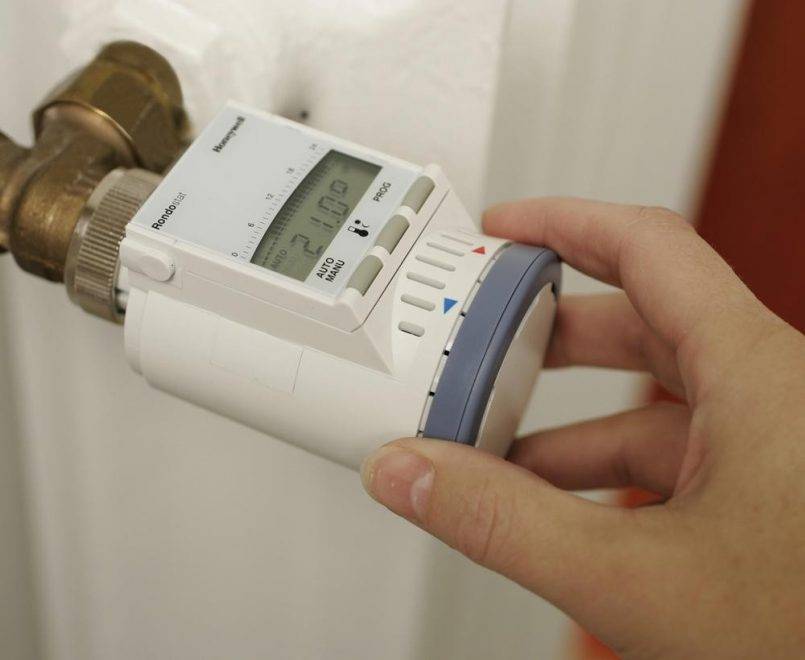

Электронный аппарат также является простым, но гораздо более удобным устройством (схема на рис. ниже). Разная температура может устанавливаться на несколько промежутков времени, что позволяет экономить энергию и обеспечивать более комфортные условия в помещении. Доступные цены и необходимая функциональность делают приборы самыми популярными.

Схема управления двухконтурным теплым полом с помощью электронного термостата

Для больших или средних систем теплого пола целесообразно применять программируемые термостаты. Правильно подобранная программа для режима использования помещений дает возможность экономить тепло и быстро окупить стоимость прибора.

Дистанционный регулятор работает так же, как программируемый, но с управлением на расстоянии. Можно даже программировать устройство через пульт. Здесь применяется система управления от двух датчиков: в помещении и на полу, что позволяет оптимизировать тепловой режим и более экономично управлять расходом энергии.

Термостат с пультом

Часто возникают ситуации, когда поверхность пола теплая, а в помещении прохладно. Здесь желательно применять дополнительный датчик, измеряющий температуру воздуха, после чего она сравнивается с установленной. Выше установки не поднимется температура как пола, так и воздуха. Двухуровневый термостат обеспечивает больший комфорт, если снабжен подходящим дополнительным оборудованием. При этом следует учитывать, что контроль за температурой поверхности пола имеет точность больше, поскольку на показания датчика не влияют сквозняки и солнечные лучи.

Как выбрать

Чтобы прибор оправдывал свою стоимость, служил долго и не выходил из строя, следует знать критерии выбора. Специалисты советуют придерживаться нескольких правил:

• Учитывайте мощность обогревателя. Она не должна быть больше той, что указана в паспортных данных на терморегулятор. Большинство моделей выпускаются с характеристикой 2 -3,5 кВт.
• Ориентируйтесь на помещение. В соответствии с местом монтажа (кухня, детская, гостиная) подбирайте приборы с подходящим диапазоном температур.
• Производитель. По отзывам потребителей хорошо зарекомендовали себя бренды Sardo, Devolt, Socket.
• Степень защиты. Обязательно уточняйте этот параметр у продавца-консультанта. При стандарте IP20 использовать оборудование во влажных помещениях нельзя.
