Что такое терморегулятор на водонагревателе

Как выполнить ремонт своими руками

По возможности элемент можно починить или установить новый.

Как снять терморегулятор:

• Отключите технику от сети.
• Перекройте подачу воды.
• Слейте содержимое бака. Для этого можно использовать специальный клапан. Для чего нужен предохранительный клапан , читайте в отдельной статье.
• Демонтируйте ТЭН. Для этого открутите гайки и болты фланца, достаньте его из корпуса.
• Термостат обычно располагается в основании нагревателя или рядом.

В случае с механической моделью можно зачистить биметаллические пластины от окисления. Для этого смочите кусок ткани в спирте, протрите пластины. Если окисление сильно распространилось, тогда выполните зачистку мелкой наждачкой.

Нужно делать это аккуратно, чтобы не задеть контакты датчика.

Из-за скачков напряжения размыкающий контакт мог залипнуть

Чтобы отрегулировать, осторожно отсоедините его от корпуса, зачистите проблемное место. В норме контакт должен стать в гнездо автоматически

Как отремонтировать контакт, если он не срабатывает:

• Достаньте деталь из корпуса полностью.
• Зачистите ее поверхность, а также посадочное место.
• Если после чистки контакт не включается, подложите снизу изоляционную ленту.
• Установите на место шток.
• Соберите корпус.

Преимущества покупки терморегуляторов для воды в компании сайт

В нашем каталоге представлена автоматика известных торговых марок с гарантией качества от производителя. Это значит, что купленные у нас терморегуляторы с датчиками температуры воды будут исправно выполнять свои функции, помогут сделать работу оборудования более экономичной и автономной.

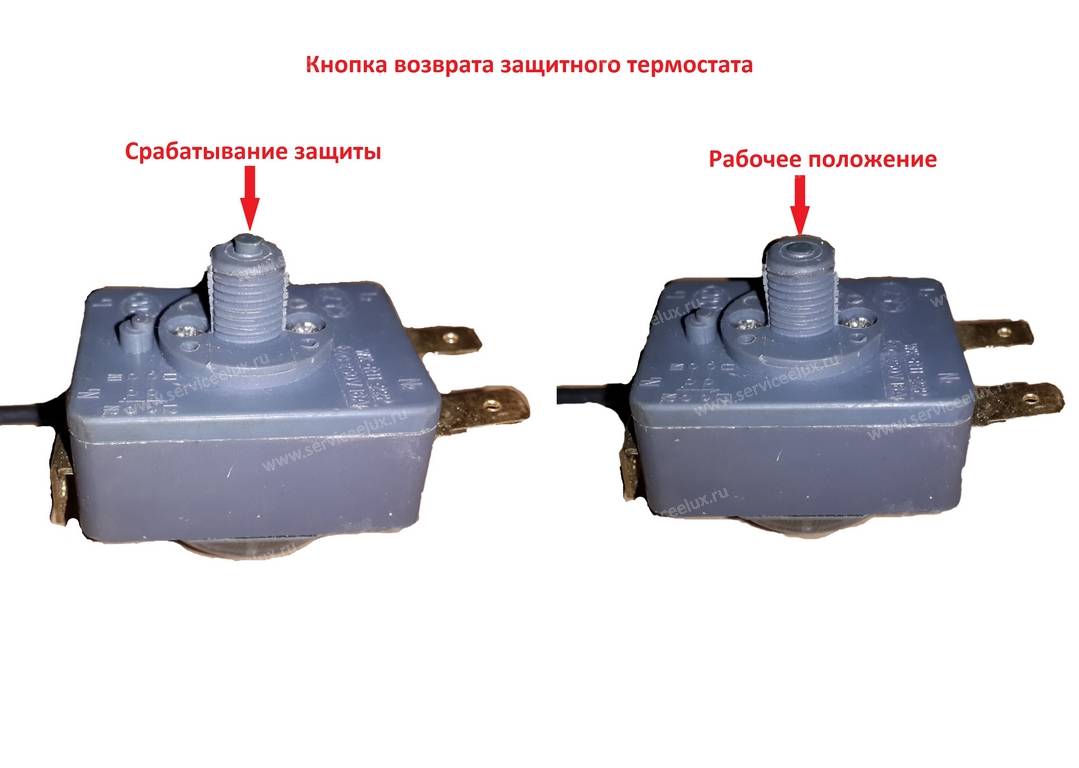

При возврате термостата убедитесь, что он плотно прилегает к поверхности резервуара. Внутри крышки доступа имеется проводная диаграмма; используйте его для правильного повторного подключения проводов к термостату. Если ваш электрический водонагреватель оснащен двумя нагревательными элементами и двумя терморегуляторами, более низкие будут работать более часто, они будут подвергаться воздействию наложения извести и терпят неудачу чаще, чем верхние.

Термостаты горячего водоснабжения на газовых установках

При поиске термостатов водонагревателя важно знать напряжение нагревательного элемента или водонагревателя. Его можно найти на обратной стороне элемента или на основной этикетке с указателем энергии

На газовых водонагревателях, когда входящая холодная вода активирует термостат, газ поступает в основную горелку. Когда вода внутри бака достигает заданной температуры, термостат прерывает поток газа к основной горелке.

Мы гарантируем нашим клиентам:

• квалифицированные консультации по выбору терморегуляторов для воды;
• подбор устройств с учетом параметров оборудования;
• оперативное выполнение заказов;
• техническое и сервисное обслуживание автоматики;
• выгодные цены.

Чтобы узнать больше и купить терморегулятор для воды, звоните нам по указанным на сайте телефонам.

Это связано с тем, что устройство зависит от точности металлического стержня, погруженного внутри резервуара, для измерения температуры. Термостаты водонагревателей на газовых приборах являются частью сборки. Ручка термостата обычно расположена в передней части газового клапана. Он используется для управления температурой воды и в процессе освещения пилотной и основной горелки. Циферблат температуры имеет маркировку и поворачивает его против часовой стрелки, вы увеличите настройку температуры.

Проверяем терморегулятор для бойлера на исправность

Перед проведением какого-либо обслуживания на газовом водонагревателе поверните шкалу температурной шкалы на самую низкую настройку. Установка нижнего термостата рекомендуется использовать во время низких периодов спроса как способ уменьшить потери энергии в холодные дни и предотвратить замерзание резервуара. Одна из основных проблем, связанных с термостатами водонагревателя, заключается в том, что горячая вода слишком низкая, слишком высокая температура и вообще отсутствие горячей воды.

Покупка бойлера для нагрева воды не так проста, как может показаться на первый взгляд. Невозможно просто прийти в магазин, и приобрести первую попавшуюся модель. На самом деле, данный процесс требует максимальной аккуратности, чтобы оборудование прослужило на протяжении длительного времени и не доставило хлопот. В целом, устройство водонагревателя не сложное, и вполне возможно проводить и подключение, и даже ремонт своими руками

Однако, при выборе стоит обращать внимание на то, какое в нем установлено термореле, например, с регулировкой температуры или без нее

Если вы ищете информацию о термостате водонагревателя, вы можете найти все здесь. Как проверить или заменить термостат. Как проверить конечный выключатель, настроить температуру, руководство покупателей и многое другое. Термостаты водонагревателя на самом деле очень простые устройства. Они работают от двух металлического переключателя, расположенного в задней части термостата. Когда диск с двумя медами достигнет определенной температуры, он будет появляться или исчезать, что когда-либо может быть, и подключить или отключить источник питания к нагревательному элементу.

Подключение

Самостоятельно выполнить подключение капиллярного термостата очень просто. Перед началом работы нужно изучить схему электрической цепи на корпусе устройства. Если ее нет, то придется выполнить прозвонку всей контактной группы. Стоит учитывать, что подключение любого прибора выполняется строго от источника потребления электрической энергии, через терморегулятор на прибор, который должен через него работать. Существует 2 схемы подключения механизма.

Прямое подключение

Далее будет приведен пример прямого подключения лампы накаливания через капиллярный термостат. Термостат будет использован в качестве выключателя.

1. 2 провода подключаются к контактам патрона лампы.
2. Конец «1» провода напрямую подключается к одной жиле источника электропитания, например, к «-» аккумулятора.
3. Конец «2» провода подключается к выходу «2» на блоке клемм регулятора.
4. «+» от источника питание подается на «1» клемму блока регулятора.

При такой схеме подключения лампа будет гореть. Если нагреть колбу термостата, контакты разомкнуться, лампа погаснет. Эта схема подключения используется в нагревательных котлах. Вода не успевает закипать, термостат отключает котел при достижении заданной температуры, что предотвращает образования пара и высокого давления.

Обратное подключение

Пример обратного подключения с той же лампой накаливания. Теперь термостат используется в качестве включателя.

1. Оба конца провода соединить с патроном лампы накаливания.
2. «1» конец провода напрямую подать на клемму «-» аккумулятора.
3. «2» конец подключить к клемме «3» на блоке термостата.
4. «+» от аккумулятора подать на клемму «1» ввода термостата.

При прозвонке клемм регулятора было определено, что контакт «1» и «3» замыкаются при размыкании контактов ввода «1» и «2». На собранной схеме лампа накаливания не горит, так как не получает электрической энергии. При нагреве капиллярной колбы, контакт «1» разомкнется, замкнув цепь с контактом «3». При этом положение происходит передача напряжения от одной клеммы на другую. Лампа накаливания теперь горит. Такая схема подключения используется в системах вентиляции и кондиционирования. Приборы не включаются до тех пор, пока не повысится температура воздуха в помещении. Как только датчик сработал, приборы включаются для охлаждения помещения.

При помощи контактной группы капиллярного термостата можно распределить рабочий момент нескольких устройств или приборов. Главное знать точную схему включения и отключения контактной группы.

В нагревательных котлах трех контактный терморегулятор используется для работы прибора и активного реле оповещения. До момента размыкания, термостат работает в цепи с котлом. После преодоления порога срабатывания, контакты размыкают цепь, выключая котел. При этом замыкается вторичный контакт, включая лампочку или сигнал оповещения о прекращении работы.

Wza 90e схема подключения. Термостат для водонагревателя: стержневой, капиллярный, электронный

принцип работы, как проверить защитный терморегулятор

Водонагреватель позволяет создать комфортные условия проживания за счёт постоянного обеспечения горячей водой.

Главные составляющие любого водонагревателя – это:

• внешний корпус, который может быть металлическим, пластиковым или комбинированным;
• внутренний бак, который обычно выполняется из нержавеющей стали;
• термостат / терморегулятор, о котором пойдёт речь ниже;
• ТЭН (трубчатый электронагреватель).

Термостат для водонагревателя

Защитный термостат для водонагревателя – это приспособление для удержания температуры воды в рамках заданных значений. Его называют «защитным», потому что его основная функция в предохранении прибора от перегрева. Он регулируют температуру воды в баке, своевременно запуская и прекращая процесс её нагрева.

Кроме автоматизации работы, термостат несёт ответственность за безопасность пользования водонагревательным оборудованием. Потому что если температура будет повышаться, то будет расти и давление в баке. И если не следить за давлением, то может произойти взрыв системы.

Принцип работы

Каждый производитель оснащает водонагреватели разным типом термостата, однако принцип работы устройства всё равно остаётся одинаковым.

Терморегулятор размыкает контакты ТЭНа, если вода достигает нужного температурного значения, а при охлаждении жидкости ТЭН включается обратно. В этом и заключается принцип работы терморегулятора водонагревателя.

Его задача заключается в контроле за нагреванием и остыванием воды.

Современный термостат для водонагревателя может подавать дополнительные сигналы. К примеру, если произошла поломка трубчатого электронагревателя, то следующим этапом будет автоматическое отключение системы от сети электропитания. Или, к примеру, по тому же шаблону произойдёт отключение, если ТЭН не справится со своими обязанностями из-за налёта.

https://youtube.com/watch?v=0IQM031BX8A

Чем хорош капиллярный термостат

Есть некоторые классификации терморегуляторов, по которым можно поделить водонагреватель на несколько типов. Электромеханический-электронный, что влияет на способ управления. Программируемый или простой, что повлияет на то, как будет задаваться температура. Врезной или накладной, что влияет на способ монтажа.

Термостаты в этом рисунке рассчитаны на элемент дуэли на 240 вольт для хранения воды. Термостат слева — это верхний или первичный термостат. Термостат справа — это нижний или вторичный термостат. Верхний термостат установлен на концевой выключатель. Этот конечный выключатель имеет красную кнопку сброса.

Как вы можете видеть, этот термостат очень прост. Питание входит в термостат на верхнем левом терминале. Когда термостат требует тепловой энергии, отправляется на нижнюю левую клемму, которая активирует верхний элемент. Когда термостат удовлетворен, мощность затем отправляется в верхний правый терминал и передается на нижний термостат.

В основном, термовыключатель бывает:

• Стержневой;
• Капиллярный;
• Электронный.

Особенность стержневой модели состоит в том, что это наиболее старый прибор. Выглядит он, как небольшая трубка, длина которой 35 см, а ширина 1 см. Когда на нее воздействует высокая температура, трубка расширяется в размере, и происходит надавливание на выключатель. Именно так работает данная система.

Видеозапись: Универсальный смеситель для ванны с термостатом Uniterm

Питание подается на верхний терминал с верхнего термостата. Если термостат требует тепловой энергии, он будет передан на нижнюю клемму, которая активирует нижний элемент. Термостат справа предназначен для одноэлементного водонагревателя. Термостат слева предназначен для водонагревателя с элементами дуэли. Поскольку вы можете видеть, что один элемент термостата имеет только две клеммы с правой стороны. Питание подается в верхний терминал от основного источника питания. Когда термостат требует тепла, питание передается на нижнюю клемму, которая активирует нижний элемент.

Принцип работы у капиллярного термостата немного усовершенствованный, так как он появился после стержневого. Вид термостата – это трубка, с расположенными внутри нее баллонами. В них присутствует жидкость, с плотностью, отличающейся от водной. При нагревании, происходит увеличение объема жидкости, баллон начинает давить на мембрану и на прибор отключения. По точности данный способ имеет расхождение в 3 ᵒС.

Руководство для покупателей термостата водонагревателя

Если вы покупаете термостат водонагревателя, вам нужно знать, какие именно элементы в водонагревателе и напряжение водонагревателя. Если этикетка отсутствует в водонагревателе, вы можете найти напряжение, записанное на конце элемента водонагревателя. Общие водонагреватели для жилых дуэлей — 240 вольт. Верхний термостат и концевой выключатель всегда продаются вместе. В США более 50 наименований электрических водонагревателей жилого резервуара, большинство термостатов взаимозаменяемы, однако внимательно прочитайте описание продукта. Если вы должны заменить термостат, всегда рекомендуется заменить оба термостата одновременно.

Термодатчик электронного вида – это наиболее распространенная модель и она является самой точной на фоне остальных. Совершенство модели состоит в том, что у термодатчика есть прямое взаимодействие с реле защиты, благодаря чему проводится аварийное автоматическое отключение питания, если в резервуаре отсутствует жидкость.

Верхние, нижние термостаты и наборы

Ремонт собственного водонагревателя. Пошаговые руководства с фотографиями. Инструменты, которые вам понадобятся, руководство по устранению неполадок и рекомендации по безопасности

Понимание того, как работает электрический водонагреватель, важно для решения проблем с электронагревателем. Когда вы понимаете, что должна делать часть, и когда решение проблемы будет легко

Холодная вода поступает в дно бака через заполняющую трубку внутри бака. Горячая вода отводится от верхней части бака через линию горячей воды. На водонагревателе элементов дуэли, оба элемента не нагреваются одновременно. Начиная с бака с холодной водой, верхний термостат активирует верхний элемент. Когда вода в верхней половине бака горячая, верхний термостат отключит питание верхнего элемента и отправит его на нижний термостат и элемент.

Как проверить термостат

Выход из строя терморегулятора – частая причина поломки даже самых качественных бойлеров. Заметить неполадки можно и самому, без посторонней специализированной помощи.

Самыми частыми проблемами, связанными с терморегуляторами, могут быть следующие:

• капиллярная трубка из меди износилась;
• сбой в настройках элемента нагрева;
• появление налёта;
• неисправности из-за перепадов напряжения;
• слабое согласование контактов нагревателя и термостата.

Для проверки термостата водонагревателя понадобится мультиметр .

Как проверить терморегулятор водонагревателя или как «прозвонить» термостат на водонагревателе:

1. Сначала узнайте, исправен ли термостат. Для этого снимите его и переведите в режим измерения сопротивления.
2. Следующим этапом задайте максимальное значение температуры и измерьте сопротивление на контактах вывода и ввода устройства. Конструкция термостата скорее всего не исправна, если прибор никак «не откликается».
3. Если всё же конструкция исправна и отреагировала, то нужно перевести ручку регулятора на самый малый показатель и снова присоединить щупы тестера к контактам.
4. В конце при помощи зажигалки нагрейте трубку терморегулятора. Если система исправна, то должно отреагировать реле, которое размыкает цепь, и показатель сопротивления подскочит.

https://youtube.com/watch?v=LeVdZuft09o

Диагностика поломки и выбор нового прибора

Обнаружить повреждение своевременно, чтобы избежать лишних трат и сохранить своё здоровье довольно просто. То, что можно обнаружить даже невооруженным глазом, – вода перестала нагреваться. Для проверки дееспособности и исправности снимите его с самого теплообменника, после чего поставьте на измерение сопротивления (Ом). Для этого используется специальный тестер. Если тестер не покажет никакой реакции (на экране прибора при проверке не произошло изменений), то можно заключить, что прибор неисправен и его нужно заменить на новый. Термостаты ремонту не подлежат.

Хотелось бы обратить внимание, что какие-либо самостоятельные действия с целью проверки или ремонта без соответствующих знаний, навыков и соблюдения правил безопасности могут стать причиной травм. Лучше обратиться за помощью к специалисту

Лучше всего выбирать новый, такой же фирмы. Таким образом, все их параметры будут совпадать и слаженно функционировать. Форма и принцип должны быть аналогичны предыдущему. Она определяется температурами, которые нужно регулировать, качеством материалов, из которых изготовлено устройство, маркой, производителем и т.д.

На первый взгляд может сложиться впечатление, что ключевую роль играет ТЭН. Кто-то думает, что самым важным является объём устройства. Но специалисты говорят, что про качество и правила обслуживания не стоит забывать. Устанавливайте адекватные градусы нагрева, мощность ТЭНа, проводите регулярную проверку, а также будьте внимательны к основным «симптомам». Таким образом, вы защитите полноценное функционирование, сделаете его более безопасным для вас и вашей семьи. Более того, срок службы бытовой техники будет продлён, а финансы сэкономлены.

Терморегулятор для водонагревателя часто называют термостатом. Помните это, дабы не запутаться в понятиях, и не впасть в ступор, когда будете обсуждать вопрос выбора бойлера и терморегулятора для водонагревателя.

• 1 Особенности и виды
• 2 Принцип работы
• 3 Обнаружение неисправности
• 4 Выбор терморегулятора

Обнаружение неисправности

Отметим сразу, что такой элемент как терморегулятор для водонагревателя ремонту не поддается, то есть при выходе его из строя следует сразу заменить на новый компонент. Но ведь сперва нужно определить, что старый девайс неисправен.

Если вы заметили, что ТЭН не работает при включении напряжения, вполне возможно, что регулятор сломался. Чтобы проверить его работоспособность, следует извлечь из бака, измерить сопротивление, которое вычисляют в Омах при помощи специального устройства.

Поставьте рукоятку регулировки на максимум и на контактах проверьте сопротивление. Если тестер останется неподвижным, тогда компонент вышел из строя. Приобрести новый терморегулятор вовсе не сложно, но и тут есть свои нюансы.

Сфера применения

Капиллярный термостат очень распространенный датчик температуры. Его часто используют в:

1. Бытовом приборостроении. Элемент устанавливают в кондиционеры, печи, водонагревательные котлы, в стиральную, посудомоечную технику, систему вентиляции «Умных» домов.
2. В промышленности данный механизм применяется для контроля температуры газов, жидкостей. Используется для вентиляции помещений. Есть устройства для контроля температуры электрических двигателей, которые эксплуатируются без надзора человека.
3. До изобретения пожарных датчиков огня и задымления, терморегуляторы с капиллярной системой использовались в качестве контроллеров температуры на складских и неохраняемых помещениях.

Как уже упоминалось ранее, данный механизм можно включить в электрическую цепь практически любого устройства.

Советы

Для того чтобы вовремя заметить сбои в работе прибора и принять меры к их устранению, следует знать основные причины поломок и их признаки. К самым распространённым неполадкам термостатов относятся:

• износ медной капиллярной трубки;
• плохое взаимодействие трёхконтактного терморегулятора и нагревательного элемента;
• сбой в регулировке и образование накипи на ТЭНе;
• выход из строя в результате скачков напряжения.

Признаки неисправности термостата:

• вода в бойлере не нагревается;
• на дисплее отображаются некорректные значения температуры, отличающиеся от реальных показателей прогрева воды;
• термостат не отключает ТЭН на заданной температуре, в результате чего происходит неконтролируемый нагрев воды, прекратить который можно, лишь отключив бойлер от сети;
• не горит лампочка индикатора на механических моделях.

Сразу же после того, как были замечены проблемы в работе прибора, рекомендуется сделать диагностику и определить возможность дальнейшей эксплуатации термостата. Для этого необходимо снять термостат с бойлера, выставить его в режим максимальной температуры и замерить сопротивление контактов на входе и выходе. Отсутствие реакции прибора говорит о неисправности и необходимости замены терморегулятора.

Если реакция все же была, то прибор нужно установить на минимальный температурный уровень и произвести повторное измерение. Затем следует зажечь свечу и нагреть над пламенем трубку термостата. При исправном приборе через несколько минут сработает реле, и произойдёт автоматическое размыкание цепи.

Термостат является главным регулирующим элементом бойлера. От его корректной работы зависит не только бесперебойное функционирование водонагревателя, но также комфортное использование и безопасная эксплуатация устройства.

Подробнее смотрите в следующем видео.

Как правильно подобрать термостат

При выборе нагревателя или дополнительной установки термостата, следует помнить, что на нагревательный бак

и на сам термостат даются разные гарантийные условия. Это связано с тем, что многие умелые владельцы водонагревателя, при разного вида поломках берутся за самостоятельный ремонт. Наиболее частые поломки термостата:

• медная капиллярная трубка очень чувствительна к механическим повреждениям; после того, как она вышла из строя, ее невозможно отремонтировать, следует только заменить на новую;
• плохое сцепление электрических разъемов термостата и тэна;
• недостаточное количество горячей воды относительно общей мощности водонагревателя может быть обусловлено неправильной регулировкой тэна ;
• слишком горячая вода говорит о выходе из строя регулирующей конструкции термостата;
• если образовалась накипь и ее количество превышает допустимую норму, термостат будет очень часто включаться и выключаться;
• выход из строя электрических составляющих водонагревателя чаще всего обусловлен постоянными перепадами напряжения в сети; для обеспечения безопасности работы необходимо установить источник бесперебойного питания или стабилизатор напряжения.

При необходимости заменить термостат для водонагревателя нужно знать, какие виды существуют:

• Термостат стержневой – состоит из стального стержня, который предназначен для помещения в трубку тэна. В зависимости от мощности и объема водонагревателя, определяется длина стержневого термостата. Она колеблется от 25 до 45 сантиметров.
• Термостат, который состоит полиэстерового корпуса. В него встроено переключающее устройство (термический регулятор). Такое устройство называется капиллярным. Принцип его работы устроен на основе объема расширительной жидкости в капиллярной трубке. Расширительная жидкость действует на установленную в термостате мембрану и переключает электроконтакт.
• Электронные термостаты бывают двух видов: регулировочный и термостат безопасности. Их работа устроена так же, как и работа предохранителей, которые имеют определенное сопротивление.

Покупка водонагревателя – дело непростое, и подойти к нему нужно ответственно, ведь вы приобретаете прибор, от которого будет зависеть комфорт вашей семьи в течение нескольких последующих лет. Несмотря на то, что бойлер для домашнего использования – устройство не сложное и, к тому, же широко распространенное, выбор его часто становится настоящей проблемой.

Чтобы приобрести подходящий прибор, нужно знать много о разновидностях водонагревателей и об основных составляющих элементах данных приборов

В этой статье мы расскажем вам о такой важной части устройства бойлера как терморегулятор

Последовательность действий

Вышедший из строя датчик можно заменить следующим образом:

• подготовить провод ПУНЛ 2х1,5 длиной 50–60 сантиметров;
• снять изоляцию с провода по длине 40 сантиметров и одну жилу обмотать лентой ФУМ;
• берут термистор и припаивают к жилам провода;
• обматывают ФУМкой всю конструкцию по всей длине;
• один край обрабатывают цапон-лаком, на второй устанавливают клемы.

Полученное устройство ставится в трубку и фиксируется простой изолентой. Это делается для быстрого извлечения терморегулятора при необходимости.

Подготовленная электронная схема подключается к термодатчику экранированным проводом, способствующий уменьшению помех. Замыкают контакты, которыми подключался предыдущий датчик, в противном случае цепь останется разомкнутой.

Конструкция готова к работе, правда, выглядит не очень красиво. Принцип «минимального вмешательства» позволяет вернуть все в исходное положение.

Видео: Ремонт терморегулятора на водонагревателе

Терморегулятор для водонагревателя – один из составляющих системы защиты бойлера (вторая – это предохранительный клапан). Он нужен для удобной эксплуатации – благодаря нему вы всегда сможете узнать, какой запас на данный момент в ёмкости.

Термостат также контролирует процесс подогрева и предупреждает перегрев. Если он вышел из строя, требуется его смена. Можно сказать, что это элемент, который прекращает действие нагревающей детали (ТЭНа) тогда, когда температура подошла к установленным ограничениям. В случае поломки, температура начнёт подниматься и в нём образуется огромное давление. Через некоторое время это может привести к взрыву.

Поэтому правильная эксплуатация в целом, а также отдельных частей, сэкономит ваши средства и обезопасит использование. Именно с этой целью данная статья раскроет принцип действия, виды, технические неполадки, способы диагностики и советы по эффективной эксплуатации.
