Устройство вытяжки для газового настенного котла

Из чего изготавливают воздуховоды

В соответствии с Приложением “D” СНиП 402.1325800.2018, дымовые трубы и каналы должны быть изготовлены из негорючих материалов. Там, где вентиляционные каналы проходят через неотапливаемые помещения, требуется теплоизоляция, наружная сторона каменных каналов должна соответствовать характеристикам морозостойкости.

Из кирпича с вытяжными каналами

Кирпич в основном используется в твердотопливных котлах. Низкая температура оборудования для сжигания приводит к непрерывной конденсации водяного пара, материал разрушается, более того, воздушные каналы трудно чистить.

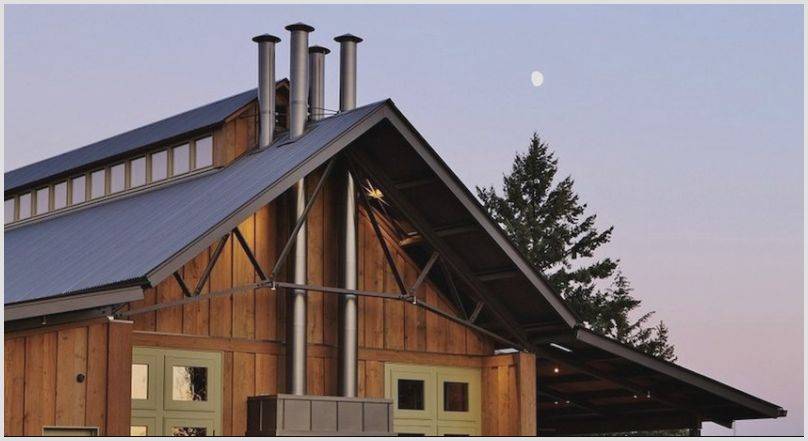

Установка стальных дымоходов внутри стены может быть поразительной архитектурной особенностью и решит эту проблему на десятилетия.

Из набора керамических вентиляционных труб

Керамика бывает разных форм. Например, для строительства дымоходов используются керамические трубы с температурой до 650 оС. При извлечении прибора из газового котла в частном доме такой запас прочности не требуется. В качестве изоляции обычно используется минеральная вата.

Стальные сварные или наборные воздуховоды

Для организации вентиляции газового котла в частном доме выбираются изделия из нержавеющей стали и оцинкованной стали. Сами воздуховоды могут быть круглыми или прямоугольными. Установка включает в себя не только воздуховоды, но и многочисленные автоматические устройства: фильтры, обогреватели, шумоглушители, охладители.

Вентиляционные каналы могут быть изготовлены из закатанной стальной ленты или алюминиевой фольги. Их можно сложить и собрать в любую форму для транспортировки. Единственным недостатком этих изделий является повышенное аэродинамическое сопротивление.

Коаксиальный дымоход

Это конструкция, состоящая из двух труб, вставленных друг в друга не плотно, а с небольшим зазором. Воздух в нем удаляется по противоточному принципу: газ отводится через внутреннюю трубу, свежий воздух поступает через внешнюю трубу.

Система коаксиальных трубопроводов обязательно включает в себя устройство для обработки и сбора конденсата.

Коаксиальные системы, благодаря своим характеристикам, подходят для теплогенераторов с закрытой камерой сгорания (например, газовые котлы). Кислород, необходимый для горения, поступает через внешнюю трубу, а выхлопные газы удаляются через внутреннюю трубу. Эта конструкция имеет свои преимущества:

  • безопасность (отработанные газы охлаждаются холодным воздухом, циркулирующим во внешней трубе);
  • входящий воздух нагревается и повышает эффективность котла;
  • высокая эффективность означает, что коаксиальная конструкция более экологична, чем другие;
  • может использоваться с прибором на кухне (он расположен вне помещения и не влияет на комфорт пребывания в нем);
  • горизонтальная концентрическая дымоходная труба не может быть использована, если не предусмотрена принудительная тяга;
  • попытаться справиться не более чем с двумя коленями;
  • если есть несколько котлов, создайте для каждого отдельную дымовую трубу, перекрытие нежелательно.

Как работают вентиляционные системы

Рассмотрим подробно работу различных типов вентиляции в помещении с газовым котлом:

Для механической тяги требуется монтаж вентилятора. Его устанавливают в вентиляционную решётку на подаче воздуха в помещение. Естественная тяга отличается тем, что перемещение воздушных масс происходит за счёт разницы давления в помещении и за окном. Но даже в этом случае, при нормальной тяге, монтаж небольшого вентилятора не помешает. При механическом типе вентиляции создаётся принудительный приток кислорода и эффективно выталкивается отработанный воздух.

  • Иногда в котельных устанавливают комбинированную систему вентиляции — приточно-вытяжную. Комбинация механической и естественной вентиляции создаёт хорошие условия для безопасной работы газового агрегата.
  • Простейшая вентиляционная система — бесканальная. Это специальные отверстия в потолке или стенах, иногда соединяющие два помещения, например, кухню и санузел.
  • При высокой загазованности и запылённости квартиры или дома устанавливают канальную вентиляцию. Это просчитанная система трубопроводов, которые идут по зданию. Расположение труб и их диаметр рассчитывает специалист.

Особенности установки по СНИПу

При отсутствии конкретных рекомендаций в приложенных к котлу документах стоит воспользоваться стандартами СНИП, согласно которым:

  1. Установка газовых котлов возможна только на стены, выполненные из негорючих материалов. Расстояние от газового котла до стены должно превышать 2 см.
  2. В том случае, если стены все же подвержены процессу горения, то их необходимо защитить огнеупорным материалом. Самым распространенные варианты – слой асбеста с металлическим листом, штукатура толщиной свыше 3 см, керамическая плитка или картон из минваты.
  3. По бокам расстояние от котла до стены должно составлять не менее 10 см. В том случае, если стены выполнены из горючих материалов, это расстояние увеличивается до 25 см.
  4. Устанавливать газовый котел можно только на подложку, выполненную из негорючего материала. В случае с деревянными покрытиями изготавливаются специальные подставки из плитки или кирпича, которые обеспечивают необходимый предел огнестойкости. Основание для напольных устройств должно быть хотя бы на 10 см шире, чем размеры самого котла.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

  1. монтаж выполняется всегда в направлении снизу вверх;
  2. конструкция крепится строго вертикально;
  3. трубы в высоту не должны достигать более 5 м;
  4. исключены малейшие прогибы труб;
  5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
  6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
  7. оголовок должен быть расположен над зоной ветрового подпора.

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Функции вытяжных труб

Основное предназначение труб для вытяжки заключается в отведении продуктов сгорания и отработанных газов из системы. Это достигается за счёт наличия тяги, образующейся внутри дымохода при смешении горячих газов с холодным воздухом окружающей среды.

Выведение отработанных газов и поступление атмосферного воздуха в трубу происходит одновременно, и для обеспечения нормальной тяги давление внутри газового котла должно быть сильно отрицательным.

Проверить состояние давления и тяги в котле можно, открыв в процессе работы дверцу отверстия под вытяжной трубой и подведя к ней пламя. Если тяга нормальная, тогда огонь затягивается в трубу и потухает.

Правила и нормативы установки котлов, работающих на газовом топливе

Такие котлы устанавливаются по проекту, в котором отражаются все нормы безопасности, определяется место установки и пожаробезопасные расстояния к конструктивным элементам здания.

До начала строительно-монтажных работ проектная документация согласовывается с профильными контролирующими ведомствами, которые также проверяют ее на соответствие государственных норм.

Монтаж котла выполняется только специализированной организацией, имеющей лицензию на право проведения подобных работ. После окончания монтажных работ котел принимается в эксплуатацию комиссионно в составе представителей заказчика, проектной организации монтажной фирмы, горгаза, архитектуры, капитального строительства, СЭС и пожарного ведомства. Таким образом, собственник также должен знать требования к расположению газового котельного оборудования, чтобы правильно подготовить техническое задание на проектирование.

Настенных

Схема котла на стене Требования к помещениям, где планируется установить настенный отопительный агрегат, прежде всего, направлены на защиту строительных конструкций от возгорания

В данном варианте особое внимание собственнику придется уделить стене, на которой планируют закрепить устройство, она должна быть способной выдержать вес конструкции и огнестойкой

Базовые требования к помещению для настенных агрегатов:

  1. Объем помещения для газового котла свыше 7.51 м3.
  2. Наличие мощной естественной вентиляции, в помещении должны быть размещен оконный блок с форточкой и дверь с проемом для забора воздуха — 0.02 м2.
  3. Предельные расстояния до ограждающих элементов здания: пол — 80 см, потолок — 45 см, стены по бокам — 20 см, от корпуса до задней стенки — 40 мм, от фронта агрегата до двери — 100 см.
  4. Стену размещения закрывают огнестойким материалом из листа стали толщиной более 3 мм.
  5. Теплоизолируют боковые примыкающие поверхности стен и мебели.

Напольных

Для данных моделей больше внимания нужно уделить конструкции пола, поскольку такие конструкции тяжёлые, а тепловые потери от корпуса в основном поступают на настил под ним.

Поэтому в районе котлоагрегата выполняют основание из негорючего материала, с усилением способным выдержать всю конструкцию системы теплоснабжения, с котлом и бойлером косвенного нагрева.

Нормы помещения для установки газового котла с напольной установкой:

  1. Свободный доступ к рабочим элементам котлоагрегата.
  2. Минимальная площадь для размещения одного агрегата не менее 4м2, при этом допускается не более 2-х устройств в помещении.
  3. Высота помещения — 2.20 м.
  4. Приточно-вытяжная вентиляция, окна из расчета 0.3 м2 на 10.0 м3 объема комнаты, дверь с проемом 0.8 м.
  5. Промежуток между дверью и фронтом агрегата -1 м.
  6. Стенки и пол выполняются из негорючих материалов.

Для котлов с открытой камерой сгорания

Газовые котлы с атмосферной горелкой требуют дымовой трубы с хорошей тягой – продукты сгорания удаляются при движении воздуха в дымовой трубе. Поэтому они сделаны как можно проще, желательно с гладкими стенами.

Проведите горизонтально через стену, а затем вдоль наружной стены на необходимую высоту. Этот вариант также называется наружным дымоходом.

Трубу от котла проложить вверх, минуя все потолки и крышу, и провести ее над покрытием крыши. При необходимости трубу можно проложить в стороне от стены, сделав два изгиба под углом 45°. Для этой конструкции лучше не делать изгибы на 90°.

Какой вариант лучше? Легче сделать внешнюю дымоходную трубу – с розеткой через стену

Важно правильно проходить через стену (соблюдать противопожарный зазор, если стены являются горючими). Но этот вариант требует хорошей изоляции и качественного крепления к стенам

И даже в таких условиях, как правило, возникает много конденсата. По этой причине на выходе необходимо установить тройник и конденсатоотводчик.

Если дымовые трубы проходят через крышу, то есть как минимум две сложные точки – проход через потолок первого этажа и через крышу. В этих местах устанавливаются специальные сквозные устройства. Они обеспечивают достаточную степень пожарной безопасности.

Особенности сборки металлических труб

При использовании слоистых или одностенных металлических труб происходит “конденсация” во внешней дымовой трубе газового котла. То есть вставка верхней трубы в центр нижней. Это стало возможным благодаря рифленой кромке с одной стороны.

При установке дымохода внутри здания конструкция устанавливается “сквозь дым”

В этом случае более важно, чтобы газы не попадали в помещение. Поэтому трубы поворачиваются таким образом, что верхний элемент накладывается на уже установленный

Есть и третья возможность – собрать два петлевых контура по-разному: внешний – для дыма, внутренний – для конденсата. Для такой сборки обязательно использовать бутерброды, так как только они имеют два контура. Это лучший вариант, потому что защита полная, но сборка сложная.

Дымовые трубы в шахте (коробе)

Для того чтобы связь не портила интерьер, ее часто “упаковывают” в шахту – специально построенную коробку. Внутри обычно находятся дымовая труба (или дымоходы, если работают несколько приборов), вентиляционные каналы, могут быть стояки для водоснабжения, отопления, канализации. В любом случае, дымовую трубу лучше закрыть теплоизоляцией. Если изоляция отапливаемого помещения не может быть применена на мансарде (особенно если она холодная), изоляция должна быть обязательной. Используется базальтовая вата с рабочей температурой не менее 300°C.

Вытяжка для газового котла: возводим самостоятельно

Прежде чем приступить к возведению системы отопления и ей сопутствующих систем — следует определиться с материалом для строительства. Отметим сразу, если планирование котельной производится еще на стадии проектирования дома — выбор в пользу кирпича — не худший, но и не самый лучший.

Во-первых, обычный кирпич гигроскопичен, а это обязательно ускорит разрушение конструкции.

Во-вторых, сама по себе конструкция дымохода и вентиляции из этого материала — сложна и ее постройка выльется высокими затратами.

Вытяжка для газового котла из кирпича

Выбор кирпичной кладки может быть идеален только в случае, если преследуются цели эстетического содержания, а внутри кладки будет смонтирована конструкция из стали, оцинковки или другого материала. Однако здесь могут возникнуть проблемы при монтаже угловых соединений.

На заметку

Древний способ уберечь кирпич от продуктов горения газа и другого вида топлива — оштукатуривание изнутри. Понятно, что при ограниченном сечении дымохода — процедура эта утомительна и обречена на наличие дефектов.

В контраст штукатурке есть более современный способ защиты кирпича — полимерный рукав. Процедура его установки заключается в относительно точном измерении длин вертикальных и горизонтальных участков шахты. Здесь неоценимую помощь могут оказать лазерные рулетки.

Вторым этапом будет пропускание через верх полимерного рукава, который в конце операции фундаментально крепится к котлу.

Третья операция — подсоединение рукава к парогенератору. Пар, подаваемый под давлением, заставляет полимерный рукав раскрыться и тем самым повторить полость дымохода. Процесс становления полимера — достаточно скор и абсолютно необратимый. В итоге получается прочное, стойкое к влаге и химическим соединениям покрытие. При этом отсутствие швов, а почти идеальная гладкость поверхности минимизирует «желание» осадков оседать внутри трубы, что благотворно скажется на сроке службы и межсервисном интервале.

Для справки

Технология термоусадочного рукава (в кругу профессионалов она носит название FuranFlex) достаточно молода. Активно она начала применяться с 1999 года. При этом фирмы — производители дают гарантию на свое изделие 25 лет. Недостаток здесь — один. Пленка рассчитана на работу с низкотемпературными котлами.

Требования к вентиляции котельной

В связи с тем, что под котельные выделяются, как правило, небольшие помещения или пристройки, качественная вентиляция котельной в частном доме — это важное условие, выполнение которого требует соблюдения установленных норм и требований. Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

Следующие положения определены в СНиП (II-35-76, 2.04-05) и применимы как к газовым, так и к твердотопливным котлам:

  • Вентиляционная система котельной должна иметь отдельную воздухоотводную трассу;
  • Обязательно обустройство воздушного канала в потолке;
  • Наличие двух дымоходных каналов в стене: один — для дымохода и один — для его технического обслуживания (располагается под первым и имеет диаметр не менее 25 сантиметров);
  • Поступление чистого воздуха может осуществляться с улицы или через специальную решётку в двери котельной;
  • Проёмы для притока воздуха с улицы рассчитывают исходя из 8 см2 на 1 кВт мощности отопительного агрегата или 30 см2 на 1 кВт, если приток воздуха осуществляется изнутри;
  • Для любого газового оборудования требуется обеспечить трёхкратный воздухообмен в течение одного часа работы котла, без учёта воздуха, засасываемого в топки котлов для горения;
  • Отделка напольного покрытия и стен из негорючих и огнестойких материалов. Стена, примыкающая к соседнему помещению, также отделывается несгораемыми плитами перекрытия, с пределом огнестойкости не меньше 0,75 часа.

В соответствии с действующими законами и нормами, высота помещения для котельной должна составлять не меньше 6 метров. Если соблюдение данного параметра невозможно из-за особенностей постройки, для таких случаев действует правило: чем ниже высота котельной, тем больше должен быть воздухообмен. При высоте помещения менее 6 м кратность воздухообмена следует увеличивать из расчета 25% на каждый метр снижения высоты.

При невозможности обеспечения необходимого воздухообмена за счёт естественной вентиляции следует проектировать вентиляцию с механическим побуждением.

Если для отопления частного дома хватает газового котла малой мощности (до 30 кВт), отдельное помещение не потребуется. К такому оборудованию требования максимально просты: площадь помещения должна быть от 15 м2, высота потолков — от 2.20 м, приток свежего воздуха осуществляется через окно (из расчёта площади остекления не менее 0,3 м2 на 1 м3 помещения) или форточку. Установка оборудования осуществляется на расстоянии не менее 10 см от стены из негорючих материалов.

Техобслуживание

Профилактические мероприятия по регламентному осмотру газовых котлов предусматривают следующие виды работ:

  • Проверка кранов наружного и внутреннего газопровода (разборка, нанесение смазки).
  • Обследование терморегуляторов на напольных котлах.
  • Промывка или замена фильтрующих элементов.
  • Ревизия форсунок, проверка плотности прилегания дверцы, работы запальника на приборах напольного типа.
  • Контроль тяги в дымоходе.
  • Проверка в зимнее время наледи у коаксиальной трубы настенных котлов.

Все комплектующие детали, подвергшиеся износу в процессе эксплуатации, подлежат замене.

Грамотный профилактический осмотр позволит не только повысить ресурс эксплуатируемого оборудования, но и уменьшит потребление газа.

Ремонт и обслуживание газового оборудования Источник sanmaster62.ru

Виды вытяжных каналов для котлов работающих на газу

Классический дымоход из кирпича владеет приличной массой, под него в первую очередь устраивают крепкий фундамент. Лучше это рассчитать на этапе возведения дома, но порой приходится оснастить ими здания старой постройки. Поверхности внутри делают гладкими.

Вытяжная конструкция из нержавейки противостоит химическому и механическому действию. Она устроена по принципу сэндвича: в большую по диаметру трубу поставлена меньшая. Пространство между ними заполнено материалом негорючим – каменной ватой. Производители рекомендуют разнообразные модели устройств.

Керамический дымоотвод состоит из некоторых блоков, которые монтируются в бетонном каркасе. Система оснащается тепловой изоляцией, из-за чего ей не страшны колебания температур. Она крепкая, не боится огня и влаги. Во время монтажа требуется качественно соединять модули.

Подключение ГАЗА и Дымоход . фильм — 22

В коаксиальной вытяжке меньший вентканал поставлен в середине большего. По одному подается воздух, необходимый для поддерживания процесса горения, по иному – отводятся продукты сжигания. Система имеет хорошие характеристики безопасности, экологичности, увеличивает результативность рабочего процесса оборудования.

Подбор дымоотводной трубы зависит от определенной ситуации. Любая вытяжная труба для котла на газе должна подходить нормативам СниП. Их нужно соблюдать от проектирования до монтажа, из-за того что неверно поставленная конструкция угрожает безопасности людей. К изделиям предъявляют такие требования:

  • хорошая тяга, обеспечивающая полное убирание выхлопных газов;
  • стойкость к большой температуре;
  • непроницаемость мест стыковки индивидуальных элементов;
  • наличие конденсатосборника для убирания жидкости.

В конструкциях с поворотами на таких местах устанавливают люки для осмотра, очистки. Ответвления в сторону не должны быть длиннее 1 метра, а предельное количество поворотов – три. В месте прохода перекрытия не разрешается стыкование индивидуальных элементов. Между трубой и невоспламеняющейся поверхностью оставляется просвет 5 см, а если она пожароопасная – 25 см и больше. Дымоотвод должен возвышаться над коньком крыши для хорошей тяги. Вытяжкой обеспечивается природная вентиляция помещения.

Чтобы установить принудительную систему применяют канальный вентилятор. Он потребляет электрическую энергию, благодаря этому для экономии его устанавливают исключительно на вытяжке или притоке. С двоих кончиков трубы ставят решётки, чтобы закрыть путь грызунам и сторонним предметам. Автоматика даст возможность включать приспособление вместе с запуском котла.

Коаксиальный дымоход – преимущества, правила монтажа

Основное достоинство подобной конструкции в том, что она обеспечивает не только отвод газов, но и подачу кислорода в помещение. Благодаря этому не требуется дополнительная вентиляция, эффективно работает оборудование. В основе изделия две трубы, одна из которых расположена внутри другой. По меньшей из них выводятся отработанные продукты, а в пространство между ними забирается чистый воздух извне. Он подогревается уходящим дымом, а тот одновременно охлаждается. Котел функционирует с большей производительностью, газ сжигается полностью.

Коаксиальный дымоход изготавливается из круглых труб. Внешняя – стальная диаметром 100 мм имеет толщину 1–2 мм. Внутренняя – из алюминия, 60-миллиметровая. Такое соотношение применяется во всех изделиях независимо от назначения – для настенных и напольных газовых котлов. По длине установлены перемычки, чтобы придать конструкции необходимую жесткость.

Перед самостоятельным монтажом изучают требования. Установку производят, не допуская повреждений конструкции, что может привести к ее разгерметизации. Необходимы следующие элементы:

  • сама труба, имеющая фланец;
  • хомуты для обжима;
  • колена;
  • адаптер для соединения с котлом;
  • удлинитель и уплотнительные манжеты (нужен не всегда);
  • накладки для декора.

В наружной стене для горизонтального дымохода пробивают отверстие требуемого диаметра. Если имеется окно, вывод располагают на расстоянии не меньше чем 0,5 м по горизонтали или 0,25 м над ним. Сначала к котлу подсоединяется переходник, а затем монтируются остальные части. Соблюдается необходимый уклон вниз – 3–5 мм на каждый метр трубы. Крепление к стене осуществляется хомутами. Зазоры задувают монтажной пеной или заделывают минеральной ватой. Эти места закрывают декоративными накладками.

Горизонтальный дымоотвод требует применения принудительной вентиляции. Количество поворотов желательно ограничить двумя.

Вертикальная конструкция проходит сквозь перекрытие и кровлю. Используется адаптер, предусмотренный для этого изделия. Если наращивается по длине, они применяются тоже. Герметичность обеспечивается специальным оголовком – терминалом. Он также служит для предотвращения попадания осадков в трубу.

Вентиляция в частном доме для газового котла нормы требования. Расчёт системы вентиляции

По строительным стандартам всё воздушное пространство котельной должно заменяться новым каждые 20 минут. Чтобы обеспечить соответствующий воздушный круговорот, придётся вооружиться калькулятором и формулами.

Если потолки располагаются на высоте 6 метров, то без особых приспособлений воздух в помещении обновляется трижды в час. Шестиметровые потолки — роскошь для частного дома. Снижение потолков компенсируют при расчётах в следующей пропорции — на каждый метр ниже воздухообмен увеличивается на 25%.

Предположим, есть котельная размерами: длина — 3 м, ширина — 4 м, высота – 3,5 м. Чтобы решить эту задачу, необходимо совершить ряд действий.

Шаг 1. Узнаем величину объёма воздушного пространства. Используем формулу v = b * l * h, где b — ширина, l — длина, h — высота потолка. В нашем примере объём составит 3 м * 4 м * 3,5 м = 42 м3.

Шаг 2. Сделаем поправку на низкий потолок по формуле: k = (6 — h) * 0,25 + 3, где h – высота помещения. В нашей котельной поправка получилась: (6 м – 3,5 м) * 0,25 + 3 ≈ 3,6.

Шаг 3. Рассчитаем обеспечиваемый естественной вентиляцией воздухообмен. Формула: V = k * v, где v – объём воздуха в помещении , k – поправка на снижение высоты потолка. У нас получился объём, равный 151,2 м3 (3,6 * 42 м3 = 151,2 м3).

Шаг 4. Осталось получить величину площади поперечного сечения вытяжной трубы: S = V / (w * t), где V – рассчитанный выше воздухообмен, w — скорость воздушных потоков (в данных расчётах принимается за 1 м/с) и t – время в секундах. Получаем: 151,2 м3 / (1 м/с * 3600 с) = 0, 042 м2 = 4,2 см2.

Размеры канала зависят и от площади внутренней поверхности котла. Это число указывает производитель в технической документации устройства. Если это число не указано, рассчитайте его самостоятельно с опорой на объём прибора. Затем сравните величину площади с радиусом сечения согласно неравенству:

2πR*L > S, где

R – внутренний радиус сечения дымоходной трубы,

L – её длина,

S – площадь внутренней поверхности котла.

Если по каким-то причинам такой расчёт затруднителен, можно воспользоваться таблицей.

Последний этап расчёта — это высота флюгарки относительно конька крыши. Необходимость этого обусловлена созданием ветром дополнительной тяги, что увеличивает экономичность всей вытяжной конструкции. На этом этапе руководствуются следующими принципами:

Правильная организация циркуляции воздуха в деревянных домах

Для многих является непонятным, для чего тогда нужна вентиляция в деревянных сооружениях, но оказывается, если в доме нет циркуляции воздуха, то через короткий промежуток времени воздух в нем станет малопригодным к дыханию и сырым, а древесина может покрыться плесенью. Поэтому остро встаёт вопрос, как сделать вытяжку в деревянном доме?

Это можно сделать с помощью искусственных вентиляционных шахт, которые могут быть изготовлены из различных материалов, но зачастую используются пластиковые каналы. Специалисты советуют, основной вытяжной механизм ставить в подвал и при помощи вентиляционных труб соединять все комнаты в единую систему

Особое внимание следует уделять помещениям с повышенной влажностью, таким как кухня, ванная комната, санузел

При организации систем вентилирования в деревянных домах и прокладке воздушных каналов часто используют гипсокартонные материалы, специальные штукатурки и системы подвесных потолков. Но это возможно установить только в процессе строительства, так как в уже готовых домах без перепланирования не обойтись. Вытяжка в частном деревянном доме, это не роскошь, это необходимость. Обычно такие коммуникации прокладывают в пространствах под полами, потолками, или если дом многоэтажный, то в межэтажном перекрытии. Если же вы хотите оборудовать вытяжкой уже готовые дома, то можно проводить коммуникации по наружным стенам, декорировав их при помощи современных отделочных материалов. Так же в некоторых случаях для проведения вытяжных систем используют подсобные помещения. Стоит напомнить, что с течением времени деревянные сооружения дают некоторую усадку, поэтому все отверстия для проведения коммуникаций следует вырезать с большим диаметром, чем сами каналы.
