Вытяжная труба для газовой колонки: монтаж и особенности изготовления

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

  • Высота потолков более 2 м 20 см;
  • Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
  • Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

  • с фильтрацией и рециркуляцией воздуха;
  • с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

  • Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
  • Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
  • Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Как установить газовую колонку

Самостоятельная установка запрещена законом РФ, но так как представители газовой службы часто остаются неуловимы, то рекомендуем смонтировать устройство самостоятельно. Специалистов следует пригласить лишь для подключения шлангочки к газовой трубе и проверки всех соединений на герметичность.

Что нужно иметь при себе

Первым делом приготовьте все необходимые материалы и инструменты. Вам понадобятся:

  • новая газовая колонка;
  • трубы ПВХ для водопровода и металлопластиковые для газа;
  • фитинги;
  • краны – газовый и водопроводный (лучше использовать шаровые);
  • фильтры солевой и магнитный;
  • гофра или оцинкованная труба (если идет в комплекте с колонкой);
  • кран Маевского;
  • кольцо, чтобы сделать вход в дымоход;
  • газовый шланг (его длина зависит от расстояния между трубой и колонкой);
  • шланги для воды (длину также подбирайте в зависимости от расстояния);
  • дюбели и саморезы;
  • газовый ключ;
  • труборез;
  • набор гаечных ключей;
  • дрель;
  • уровень;
  • герметик, ФУМ-лента и пакля;
  • паяльная станция для труб.

В случае частного дома вам еще может потребоваться металлическая (асбестовая) труба для отвода дыма. Ее диаметр не должен быть меньше 120 мм, а высота два или более метра.

Убираем старое

Это старая газовая колонка, использование которой не безопасно. Лучше всего заменить ее на современный аналог.

Если у вас уже стоял водонагреватель, то, первым делом, нужно его демонтировать. Для этого:

  1. Перекройте все газовые вентили.
  2. С помощью газового ключа открутите фиксирующую гайку на шланге.
  3. После снимите шланг с колонки. В том случае, если шланг новый и не имеет повреждений, то его можно использовать дальше. В противном случае, купите новый.
  4. Теперь можно переходить к отключению устройства от водопровода. Перекройте воду (если есть кран около колонки, то достаточно перекрыть его, иначе придется закрыть доступ воде всей квартире).
  5. Снимите соединительную трубу, находящуюся на выходе колонки и вытащите ее из дымохода.
  6. Демонтируйте водонагреватель, сняв его с креплений.

Непосредственно монтаж

Установка газового водонагревателя происходит в несколько этапов. После выбора места нужно подготовить все коммуникации: водопровод, дымоход и газопровод. Все это должно находиться в непосредственной близости к будущей колонке, чтобы после монтажа последней вам осталось только подключить шлангочки к трубам.

Для подключения газа к газовой колонке обязательно вызовите специалистов специальной службы.

  1. Итак, первым делом нужно разметить место для водонагревателя. Подвешиваю его на специальную планку, которая входит в комплект с устройством. Ту-то вам и понадобится дрель, дюбеля и саморезы. Лучше делать разметку с помощью уровня.
  2. Сверлим отверстия, вбиваем дюбеля, прикладываем планку и прикручиваем ее к стене саморезами.
  3. Следующим делом нужно подключить водонагреватель к дымоходу. Делается это с помощью гофры или металлической трубы. Установить последнюю несложно. Трубу нужно одеть на патрубок (а рукав еще и затянуть хомутом) колонки. Другой конец вставляется в дымоход и замазывается цементом (можно и асбестом). Но не забывайте, что горизонтальный участок трубы не может превышать 6 м и нельзя делать более 3 изгибов гофры.
  4. Теперь можно переходить к подключению колонки к водопроводу. Как говорилось ранее, монтаж труб и разветвления лучше сделать заранее. При этом не всегда хорошим вариантом является врезка в ближайшую линию (если напор в ней слабый, врезайтесь непосредственно в главную трубу, идущую на квартиру). Обязательно установите на новую ветку, идущую к водонагревателю, кран, чтобы можно было производить ремонт колонки или её замену, не выключая воду во всей квартире или доме. Для проведения трубопровода вам понадобятся металлопластиковые трубы и паяльник, также кран, муфты.
  5. После окончания работ с трубопроводом горячей и холодной линии, вам остается лишь подключить шланги к соответствующим выходу и входу в колонку и к трубам.

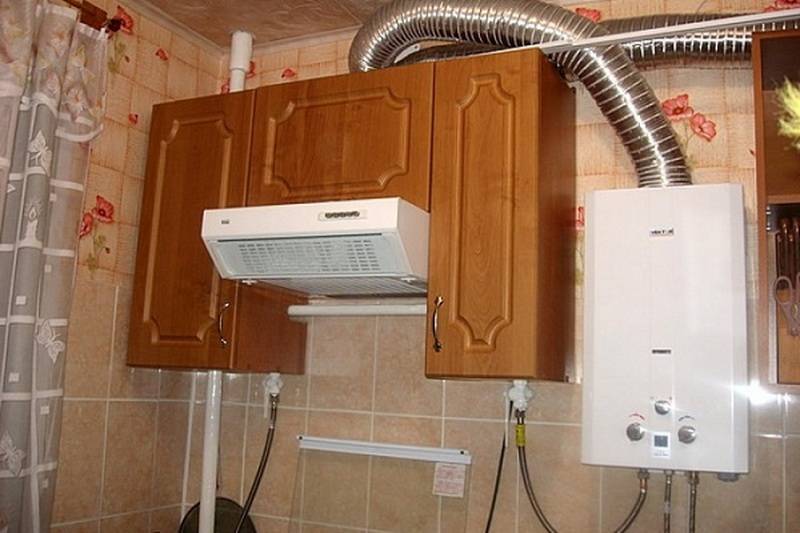

Так выглядит дымоход, выполненных из гофры. Кольцо имеет сугубо эстетическое значение.

На этом ваша работа завершена. Подключение к газовой трубе осуществляется специалистами соответствующей службы. На вход в колонку также ставится шаровой кран, все соединения герметизируются а затем проверяются на утечки.

Устройство вентиляции помещения с газовым котлом

идеальная вентиляция котельной

Существуют следующие типы вентиляции для газового котла в частном доме:

  • Естественная и механическая по принципу тяги;
  • Вытяжная, приточная и комбинированная по назначению;
  • Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

  • В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
  • Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
  • Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Существует еще один вид вентиляции газовой котельнойприточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

  • Два отопительных газовых котла, расположенных на одном этаже.
  • Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

  • Материалы, используемые при установке, должны быть негорючими.
  • Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
  • В дымоходной конструкции следует использовать не более трёх колен.
  • Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

  • запрещается прокладка вытяжной магистрали через жилые помещения;
  • в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
  • расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
  • между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
  • в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
  • количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
  • в горизонтальных участках предусматривается уклон в сторону агрегата;
  • по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Как устроен дымоход

Это сооружение, представляющее собой герметичный канал, проложенный между камерой сгорания и вытяжной шахтой, если речь идет о квартире в многоэтажном строении. В частном доме труба выводится непосредственно на улицу. Такое решение принимается и при монтаже котлов автономного отопления, устанавливаемых в квартире.

Вытяжные системы состоят из таких частей:

  • приемный патрубок;
  • магистраль определенной длины и конфигурации;
  • фитинги для поворота канала;
  • стаканы для сбора конденсата;
  • проходные элементы;
  • вентиляционный грибок.

Воздуховоды могут быть утепленными или нет. Выбор зависит от особенностей здания.

Требования к установке

Важно придерживаться СНиП, чтобы не получить штраф и заглушку на газовой магистрали. Нормы действительны для любых колонок «Нева», «Оазис» и других марок

Какие правила в целом следует соблюдать:

  • Устройство должно быть полностью герметичным во избежание утечки;
  • Материалы сооружения должны быть устойчивы к перепадам температур, осадкам;
  • Нужно прочно закреплять все элементы, не допускать провисания;
  • По всей длине соблюдается оптимальный диаметр, который позволит создавать нормальную тягу. Для меньшего скопления копоти и эффективной работы устанавливают гладкие трубы;
  • Монтаж проводится строго вертикально.

Выбор вытяжной трубы

Материал трубопровода

От материала зависит срок эксплуатации и прочность. Поэтому стоит опираться на этот показатель. Применение материалов регламентируется строительными нормами и правилами — ГОСТ.

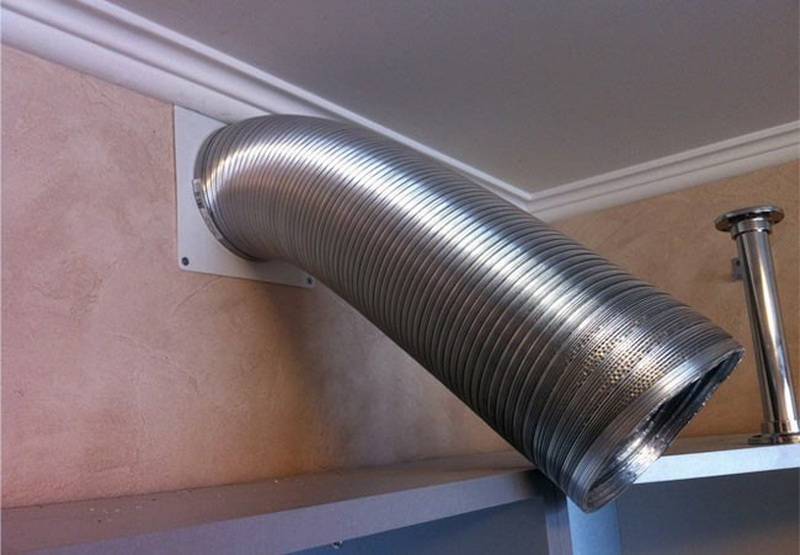

Гофра

Пользоваться гофрой лучше после консультации с инспектором. На законодательном уровне не запрещается гофрированная труба для дымохода. Но иногда инспекция может потребовать заменить ее на оцинкованную или стальную.

В основной для дымоходов применяются:

  1. Нержавеющая сталь. Вариант для квартир и частных домов. Нержавейка нейтральная. Не взаимодействует с влагой, кислотами и щелочами. Комфортно себя чувствует при температуре до 900 градусов Цельсия. Газоотвод гибкий, может устанавливаться в любом направлении. Толщина стенок составляет до 1 миллиметра и лучше брать нержавейку.
  2. Алюминий. Формально, алюминий и его сплавы могут использоваться для газовых колонок, так как его рабочая температура до 500 градусов Цельсия. Но, он может прогореть, что станет причиной возврата угарного газа в квартиру. При этом малейшее травление станет причиной ухудшения здоровья.
  3. Оцинковка. Рабочая температура – до 600 градусов. Это уже позволяет использовать их с низко – и высокотемпературными колонками. Цинковое покрытие высокочувствительно к повреждениям и кислотам. В случае малых повреждений, коррозия будет необратима.

Консультация с экспертом желательна, потому что в ряде регионов РФ разрешено подключение только оцинкованных и стальных прямых труб. Гофра может быть запрещена, по причине климатических условий. Читайте инструкцию к колонке. В ней указываются допустимые материалы и типы дымоходов. Если гофрированные газоотводы воспрещаются – лучше не рисковать.

Коаксиальные воздуховоды

Газовая колонка с коаксиальным дымоходом допускается требованиям СНиП. Они необходимы в водонагревателях с активным снабжением кислородом

Коаксиальная труба – это двухсекционная полость. Внутренняя часть предназначена для отвода отходов сгорания, вредных для здоровья. С внешней стороны происходит активный забор воздуха для горения.

Есть разновидности:

  1. Пластик. Материал удобен, так как мало весит, легко монтируется. Имеет удобные посадочные места под крепление. Используется только в низкотемпературных колонках, так как пластик недолговечен и может расплавиться. Не терпит механических повреждений, но устойчив к щелочным и кислотным средам. Влага ему не вредит вовсе.
  2. Нержавейка. Сталь устойчива к температурам, кислотам, влажности и механическим нагрузкам. Есть утепленные и неутепленные модели. Если вы живете в холодном регионе – вам нужен первый. Во время остывания и нагрева, неутепленная труба издает громкий щелчок. Кроме этого, ее может повести. Имеет несколько видов подключения:
  • Вертикальный. Актуален в многоквартирных домах, где нет возможности вывести горизонтальную установку.
  • Горизонтальный. Классический способ для многоэтажных и частных домов.

Нержавейка

Если правилами запрещена гофра для вытяжки 120, возможно использовать цельный нержавеющий газоотвод. Нейтральна к конденсату с сажей и воде. Не боится ударов и легко чистится. Свойства сохраняются до нагрева в 900 градусов, поэтому может применяться для высокотемпературных колонок.

Расположение вытяжных труб для газовой колонки

Вытяжные трубы могут располагаться как внутри здания, так и снаружи. Установка вытяжки одним из этих способов имеет свои особенности. При расположении труб внутри здания, таковыми являются:

  • места установки труб в бетонных перекрытиях и крыши;
  • сложность конструкции и мероприятий по ее ремонту;
  • риск попадания продуктов сгорания в помещение;
  • пожарная безопасность.

Трубы для дымохода выполняются из стойких материалов

Дополнительно используют хомуты для соединения составных ее частей. В местах прохождения труб через перекрытия, необходимо использовать специальные герметики и утеплители. Применение таковых должно быть направлено на максимальную стойкость к высоким температурам.

Наружный монтаж труб более удобен, но не всегда применяется из-за конструктивных особенностей здания. При таком расположении дымохода, кухонный патрубок от газовой колонки до стены должен быть больше 25 см. Остальная часть должна быть выведена на улицу и хорошо теплоизолирована. Патрубок от оборудования подсоединяется к дымоходной трубе и необходимому количеству колен. Так он путем наращивания выводится на улицу.

Устройство внешней вентиляции обладает легкостью в монтаже и полностью безопасно для жителей дома. В качестве материала часто используют коаксиальные трубы. Монтаж и ремонт таковых наиболее удобен при соблюдении всех норм и правил СНИП, а также техники безопасности

Важно наружную часть трубы обмазать специальными антикоррозийными смесями, а на ее верхушку установить защиту от попадания воды

Применение специальных антикоррозийных средств позволяет обезопасить внешнюю часть вытяжной трубы от воздействия не только осадков, но и от образования конденсата. Он образовывается при разнице температур внутри и снаружи конструкции. Иногда такую систему вытяжки дополняют специальным сливом жидкости, скопившейся в трубе. Сделанный механизм позволяет быстро утилизировать влагу из дымохода.

Природный газ в квартире или частном доме является привычной частью коммуникаций, которыми человек пользуется уже не один десяток лет. Пользование таким ресурсом требует повышенного внимания в процессе эксплуатации приборов

Кроме свойств воспламенения, к которым применяются меры безопасности, важно не забывать о продуктах сгорания, образующихся при работе газового оборудования

Основные требования к дымоходу газовой колонки ↑

Дымоотводная труба должна быть прямой и без сужений

  • Дымоотводные системы должны строго соответствовать положениям СНиП
  • Любая газовая колонка оборудуется индивидуальным дымоходом (исключение составляют случае, которые оговорены СНиП).
  • Дымоотводная система должна быть полностью герметична, иначе существует риск утечки газа.
  • Дымоотводная система должна исполняться из термо- и влагоустойчивых материалов, не подвергающихся коррозии. Дым, передвигаясь по трубе, охлаждается и образует конденсаторную влагу.
  • Дымоход должен быть прочно закреплен – провисания недопустимы.
  • По всей длине дымоотводной системы должна быть равномерная тяга. Для этого в ее конструкции используют трубы круглого сечения, которые имеют гладкую поверхность.
  • От диаметра входного отверстия зависит диаметр всей дымоотводной системы.
  • Монтаж дымохода должен выполняться вертикально. Допустимое отклонение дымовой трубы составляет до 1 метра или 30 градусов относительно оси. Прохождение сквозь стену для непосредственного подключения газовой колонки разрешается осуществлять с отклонением 90 градусов.
  • В нижней части вертикальной конструкции дымохода расположено ревизионное окошко, чтобы конденсатная влага не попадала в газовое оборудование.

Критерии выбора

Современный рынок оборудования для приготовления горячей воды предлагает большое количество самых разнообразных моделей приборов. Здесь можно найти колонки отечественных и зарубежных производителей. большинство из них имеют электроподжиг, что делает процесс получения горячей воды наиболее простым. Однако выбирая оборудование для частного дома нужно учитывать не только марку производителя, но и мощность прибора.

Исходя их этого параметра различают колонки трех видов в зависимости от значения рассматриваемого параметра:

  • 17-19 кВт (с низкой мощностью);
  • 22-24 кВт (со средней);
  • 28-31 кВт (с высокой).

Выбирая модель необходимо учитывать количество проживающих в доме, число точек забора горячей воды, индивидуальные потребности каждого члена семьи. Для большой семьи, естественно, потребуется прибор с высокой мощностью.

Смотрим видео, как правильно выбрать:

Второй параметр, на который обращают внимание – это тип розжига. Но для современного оборудования он неактуален, так как все современные агрегаты относятся к усовершенствованным моделям

Для того чтобы они начали работать достаточно открыть кран

Практически все газовые колонки оснащены автоматическим розжигом. В них искра образуется в процессе работы турбины. В фитиль поджигается в момент потребления воды

Для того чтобы они начали работать достаточно открыть кран. Практически все газовые колонки оснащены автоматическим розжигом. В них искра образуется в процессе работы турбины. В фитиль поджигается в момент потребления воды.

В поисках ответа на вопрос как правильно выбрать газовую колонку нужно уточнить и тип горелки.

Она может быть:

  • С постоянной мощностью;
  • С модулирующей.

Первый тип требует ручной регулировки. А так как напор воды в системе может периодически меняться, то использование такого агрегата вызывает определенные трудности.

Приборы с горелкой второго типа считаются самыми практичными. Они самостоятельно подстраиваются под напор и обеспечивают при этом стабильную температуру воды.

Смотрим видео, как правильно зажечь:

Важен и такой аспект как безопасность использования. Самые прогрессивные модели оснащены трехуровневой системой безопасности. Они автоматически блокируются в следующих случаях:

  • При потухании огня;
  • Снижении, отсутствии или возникновении обратной тяги.

Не лишним будет и наличие у агрегата гидравлического клапана, роль которого сводится к защите оборудования от перегрева.

И последний, но не менее важный параметр, на который стоит обратить внимание при выборе газовой колонки – это отвод продуктов сгорания. Исходя из этого параметра агрегаты делятся на два типа:

  1. Турбированные;
  2. Дымоходные.

Первые выбрасывают продукты сгорания на улицу через специальную трубу. Такие газовые колонки без дымохода используют в домах, где невозможно проложить трубу. Если же система отвода продуктов горения была выполнена в процессе возведения строения, то можно выбрать турбированную модель. Они требуют подключения к стационарному дымоходу для газовой колонки в доме.

Допустимо ли самостоятельно устанавливать

Колонка должна находиться в вертикальном положении. Расстояние от нее до стен и мебели не может быть менее указанного в нормативных документах. Не допускается размещать ее в непосредственной близости к газовым и водопроводным трубам.

Подключение прибора к сети следует выполнять согласно условным обозначениям, которые нанесены на корпус. К входящему патрубку колонки подключается труба с холодной водой. При этом сечение этих двух элементов должно быть соответствующим.

В принципе ничего сложного в монтаже колонки нет. Но так как она относится к приборам повышенной опасности, то лучше если эти работы будут выполнены специалистами. Это избавит вас от возможных ошибок и поможет избежать неприятных ситуаций, возникающих при неправильном подключении.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
