Электрические трехпозиционные переключатели — схема подключения

Разновидности трехпозиционных переключателей

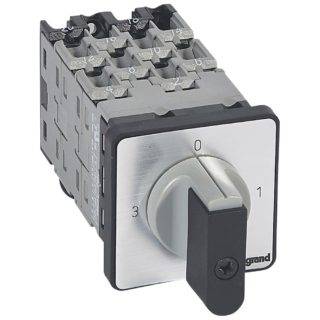

Трехпозиционный пакетный переключатель

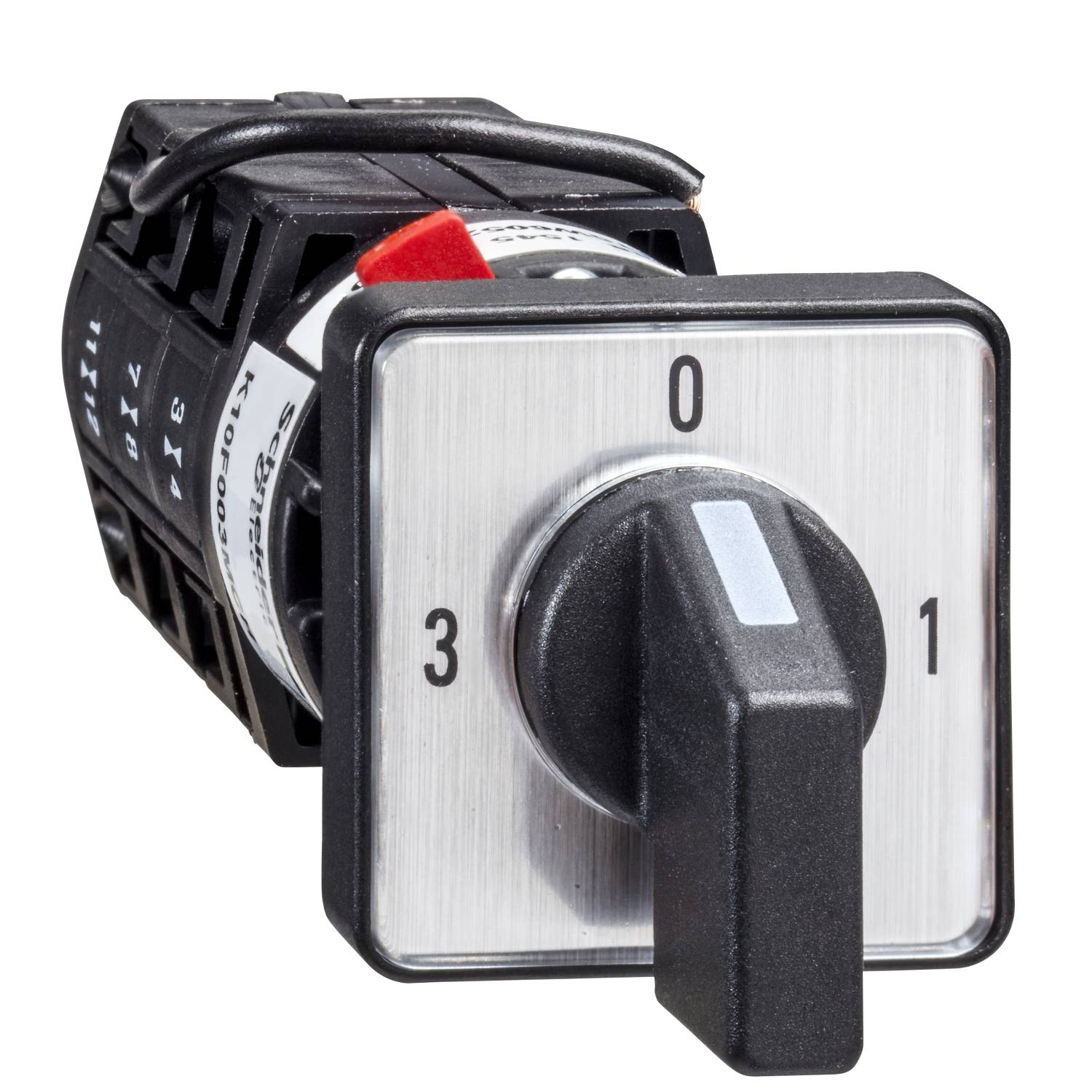

Электрические переключатели на 3 положения выпускаются в различных вариантах исполнения. Некоторые модели снабжены опцией фиксации положения переключения. Они оборудованы механизмом запора на ключ, исключающим самопроизвольный переход в другое положение. Другие, этой функции не имеющие, самостоятельно возвращаются в исходную позицию. Конструкция некоторых устройств предусматривает наличие нулевого положения – оно предполагает разъединение всех контактов.

Обычно изделия выпускаются с расчетом на эксплуатацию в электросетях с номинальным показателем силы тока 25, 16 или 10 А. Что касается напряжения, для постоянного тока его показатель может достигать значения 220 В, для переменного – до 500. Аппараты снабжены маркировкой, показывающей уровень мощности и категорию защиты.

Наиболее распространенный вариант исполнения — пакетный механический переключатель на 3 положения. Элементом управления у них является не кнопка, а рукоять. Современные модели оборудованы эргономичными ручками, конструкция которых предотвращает скольжение пальцев. Изделия бывают двух видов – галетные и кулачковые.

Устройство галетного переключателя включает в себя пластиковые пластины (пакеты) с жестко фиксированными на них выводами контактов. Между последними находятся фибровые шайбочки для гашения искр, которые вместе с двойным разрывом электродуги позволяют коммутировать высокие токи. Есть и двигающийся контакт, соединенный с механизмом переключения. Его позиция устанавливается посредством поворота вала, который обеспечивают ручка и специальная пружина, позволяющая моментально размыкать и замыкать контакты. У вала есть 3 установленных положения, каждому из которых соответствует некоторая конфигурация зажатых или открытых пар контактов. Такой прибор можно использовать, в том числе, для подсоединения трехфазного электрического двигателя с опцией реверса – вращения ротора в направлении, отличном от нормального.

Работа автоматического трехфазного переключателя

Кулачковое устройство тоже включает в себя серию пакетов, но устроенных по-другому. На внешних сторонах пластинок, соединяющихся с корпусом, располагаются двигающиеся контакты, а на внутренних – статичные. Первые из них имеют вид мостов с пружинами. Их позиция регулируется штоковым механизмом, меняющим положение под действием кулачка. У последнего, в свою очередь, позиция меняется посредством рукоятки и вала. Как в случае галетных моделей, так и в устройствах с кулачками у вала может быть разное число позиций (до восьми). В трехпозиционных приборах их число равно трем.

Крепиться выключатель может на дин-рейку, на стену, в шкаф, в зависимости от модели. Выпускаются изделия с защитой от взрывов, используемые на производствах, представляющих опасность для здоровья человека. Большинство трехпозиционных выключателей, тем не менее, восприимчивы к взрывам, температурным перепадам, не терпят попадания влаги. Степень чувствительности прибора к условиям окружающей среды можно определить по внешнему виду: если изделие открытое, лишено защищающего корпуса, оно отличается высокой чувствительностью, устанавливать его надлежит только внутри щита в помещении с сухим воздухом. Переключатели с корпусом из пластика или металла и защищенными от прикосновений зажимами можно ставить и вне щита.

К плюсам устройств стоит отнести надежность функционирования, стойкость к износам и достаточно низкую цену. Они очень быстро подавляют электрические дуги, но выдерживают ограниченное число коммутаций перегрузок. Слабой стороной этих изделий по сравнению с выключателями-автоматами являются также ограниченные возможности в качестве защитного устройства: они не предохраняют от инцидентов короткого замыкания. Также механические переключатели не подлежат ремонту: если изделие пришло в негодность, его демонтируют с последующей утилизацией, а на его место устанавливают новое. Выходят из строя они относительно быстро, хотя некоторые производители заявляют, что устройство способно выдержать до полумиллиона переключений.

Многопозиционные коммутаторы модульного типа

Кулачковый пакетный переключатель — наиболее распространенный тип данных устройств, как и другие коммутаторы, он применяется для управления различными видами электрических нагрузок.

Кулачковые переключатели

Сфера применения кулачковых коммутаторов довольно обширна, приведем несколько примеров их использования:

  • коммутационные щиты управления переменным и постоянным током;
  • системы аварийного выключения, автоматического ввода резерва, переключения режимов работы электродвигателей;
  • управление трансформаторными подстанциями и освещением;
  • оборудование для подстанций (управление заземлителями, секционными выключателями, разъединителями и т.д.);
  • переключение режимов нагревательного оборудования (включение, выключение, переключение электронагревательных элементов нагрузки);
  • выбор режима работы электросварочного оборудования и т.д.

Кулачковые переключатели состоят из нескольких пакетов (каждый из которых отвечает за коммутацию одной линии), помещенных в один корпус. На нижнем рисунке показано устройство такого пакета.


Пакет кулачкового коммутатора

Обозначения на рисунке:

  • a — зафиксированные контакты (4 шт.), к которым подключаются провода;
  • b – специальный выступ «кулачек», который позволяет удерживать и перемещать шток;
  • c – группа передвижных контактов (в данном типе их две);
  • d – два направляющих паза (позволяют штоку совершать поступательные движения);
  • e – покрытые изолирующей оболочкой два штока;
  • f – контакты (8 шт.), как правило, изготовленные из сплава, содержащего серебро;
  • g – пакет;
  • h – две резьбовых шпильки (фиксируют пакет и крышку);
  • I – ротор;
  • J – четыре пружины (возвращают шток в замкнутое положение);
  • k- соединяющий рукоять с ротором вал;
  • l – четыре винта для зажима проводов кабеля.

Заметим, что пакетный рубильник (кулачковый коммутатор) может быть на несколько положений, включая нулевое, то есть когда контакты разъединены. На рисунке показано состояние коммутатора в нейтральном положении.

Схематическое изображение переключателя в нулевом положении


Коммутатор ABB в режиме нулевого положения

Заметим, что все основные характеристики коммутаторов указываются на корпусе устройств, там отображаются:

  • тип коммутатора;
  • номинальный ток, на который рассчитан переключатель;
  • схема и таблица коммутации;
  • класс защиты.

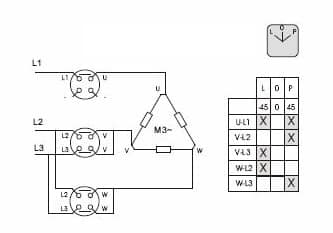

Ниже показана схема и таблица коммутации, изображенная на корпусе переключателя направления вращения SPAMEL.


Схема и таблица коммутации переключателя SPAMEL

Благодаря такой таблице наглядно видно, в каком положении, какие группы контактов соединяются.

Что такое проходной выключатель и его отличительные особенности

Для начала стоит определиться с тем, что это такое проходной выключатель. Так называют коммутационные аппараты, используемые для управления из двух или более мест одним осветительным прибором. Именно поэтому такие устройства пользуются популярностью при монтаже системы освещения в помещении большой площади.

Достаточно часто установку выключателей производят в длинных коридорах, концертных, спортивных залах или лестничных маршах. Установив два выключателя на значительном расстоянии друг от друга, можно будет воспользоваться любым из них, чтобы отключить или наоборот включить освещение.

Подобные выключатели находят применение при монтаже системы освещения в загородных домах. Особенно если площадь гостиной достаточно большая, есть лестничный марш или большое количество садовых дорожек. В этом случае включать свет можно, находясь снизу лестницы, а выключать – на верхней площадке. Это не только позволит обезопасить поднимающегося или спускающегося по лестнице человека, но оптимизирует затраты на электричество.

Для помещений большой площади лучше предусмотреть два переключателя

В типовых квартирах такие аппараты тоже находят применение. Особенно в спальне. Очень часто один выключатель располагают непосредственно у входа в комнату, а второй у изголовья кровати. В этом случае можно будет отключить освещение в помещении, не вставая с кровати.

Многих интересует, чем выключатель отличается от переключателя? В первом случае при нажатии на клавишу происходит простое прерывание цепи. Нажатие клавиши на переключателе приводит к коммутации с одного на другой контакт за счет перекидывания контактов, и создания новой цепи. Благодаря этому и появляется возможность управления источником света из нескольких точек. Система, включающая несколько переключателей, называется проходным выключателем.

Управление с двух мест

Проходной выключатель: принцип работы и подключение

Два двухклавишных проходных выключателя в схеме расположены в разных местах, работают автономно на два направления, управляя разными группами световых приборов.

Схема очень удобна для длинных тоннелей, коридоров, лестничных маршей. Не имеет значения, с какой стороны вы заходите, всегда можно включить свет, а на другом конце при выходе выключить.

Выбираются места установки двухклавишных проходных выключателей, логично их устанавливать на разных концах объекта. Специальной коронкой с победитовыми или алмазными зубцами в бетонных или кирпичных стенах сверлятся установочные отверстия диаметром 72 или 80 мм в зависимости от выбранного корпуса выключателя.

В отверстия вставляются металлические или пластиковые коробки цилиндрической формы (подрозетники). Если проводка наружная, то корпус выключателя крепится к стене дюбелями и саморезами.

По всей длине помещения, на потолке или стенах, устанавливают две группы осветительных приборов. Это могут быть люстры, дешевые светильники или бра. Подключения выполняются по параллельной схеме, чтобы при неисправности одного светильника остальные продолжали работать. От них до распределительной коробки прокладывают провода, для работы схемы достаточно по две жилы в кабеле.

По требованиям ПУЭ (правил устройства электроустановок), в целях безопасности корпуса осветительных приборов заземляются. Все современные светильники, люстры и другие приборы оборудованы клеммой заземления.

Поэтому лучше проложить кабель с тремя жилами:

  • L – фаза красного цвета;
  • N – нулевой рабочий провод синего или черного цвета;
  • заземляющий провод желто-зеленой раскраски.

Распределительную коробку рекомендуется устанавливать посредине маршрута размещенных светильников. В зависимости от назначения, условий эксплуатации, предметов интерьера допускается ставить ее на одном из краев.

В конструкции двухклавишного проходного выключателя предусмотрено 6 клемм для подключения проводов, поэтому от каждой коробки под выключатели до распределительной коробки нужно проложить два трехжильных кабеля, оставляя концы по 15-20 см для зачистки изоляции и соединения проводов.


Подключение двухконтактного переключателя

В распределительную коробку должны сойтись 7 кабелей:

  • 4 от выключателей;
  • 2 от групп освещения;
  • 1 кабель питания.

21 – провод, все разводятся на 8 контактов. Требуется сделать расключение согласно указанной схеме.


Схема управления освещением из двух мест

Требование соответствия проводов цвету по назначению L; N, земля, можно выполнить только на участках цепи кабеля питания и осветительных групп. В интервалах от выключателей до распределительной коробки они не выполнимы, в этом случае используются любые провода.

Поэтому надо быть очень внимательным, для выявления нужного провода используйте мультиметр в режиме прозвонки. Один провод в распределительной коробке останется незадействованным – от выключателя с правой стороны.

Заизолируйте его концы и оставьте как резервный или подключите на заземляющий контакт.

Принцип прокладки электропровода на улице

В первую очередь вам необходимо знать, что проводка для него обязательно должна быть защищена от попадания влаги и других природных факторов. Также необходимо провести защиту проводки от механических повреждений. Выключатель уличного освещения, к которому необходимо провести кабель обязательно должен быть герметичным.

К выбору провода вам также необходимо подходить ответственно. Он обязательно должен иметь надежную защиту от механических повреждений. Для прокладки по наружной стене многие электрики используют кабель ВВГ. Он обладает всеми необходимыми характеристиками стойкости.

Этот продукт не только имеет прочное изоляционное покрытие, но и устойчив к перепаду температур. Для того чтобы обеспечить ему надежную безопасность вам необходимо положить его в гофрированной трубе. При необходимости вы также можете использовать кабель СИП 4. Этот продукт используется только для прокладки на улице.

Уличные выключатели света должны устанавливаться в надежном месте. Также вам необходимо чтобы ваш выключатель находился под защитным козырьком. Для того чтобы не подвергать его механическому воздействию установите его как можно выше.

Распайка звукоснимателей (H+H)

В прошлой статье мы рассмотрели общую разводку хамбакера и научились паять его по схеме один звучок + ручка громкости + ручка тона. Теперь пришло время немного усложнить задачу и к уже имеющемуся у нас бриджевому хамбакеру добавить нековый. Ну и естественно сделать переключение между ними посредством трех-позиционного переключателя.

Сделаем три режима работы:

  • бриджевый хамбакер;
  • оба датчика;
  • нековый хамбакер.

В общем-то схема очень популярна в наше время. И я думаю информация в данной статье вам обязательно пригодится. Начнем с варианта с одной ручкой громкости на оба звучка.

Трехпозиционный переключатель

Рассмотрим работу трех-позиционного переключателя. В гитарах они бывают двух видов:

  • ползункового типа;
  • лопастного типа.

Ползунковый переключатель

Используется в основном в стратоподобных гитарах. Имеет 2 пары контактов по 4 штуки. На каждую пару имеется как бы свой отдельный переключатель. Поэтому его называют двух-полюсным. Чтобы осуществить переключение между датчиками следуем диаграмме, представленной на рисунке:

Припаиваем средние и крайние контакты к ручке громкости, а провода со звукоснимателей пускаем на входы переключателя, как на рисунке. Таким образом, при повороте ручки переключателя в среднее положение, замкнутся оба средних контакта, в левое положение замкнется только бриджевый контакт, а в правое — только нековый.

Рычажковый переключатель

Переключатели данного типа встречаются в гитарах Гибсон Лес Пол. Схематически переключатель можно представить следующим образом:

По картинке видно, что весь переключатель можно представить как 2 парных вкл-выкл переключателя. В позиции 1 замкнут только контакт А, в позиции 2 оба контакта, а в позиции 3 только контакт В. Таким образом, в левом положении будет работать нековый датчик, в среднем — оба, а в правом бриджевый. Чтобы получить необходимые положения нек-бридж, просто подпаиваем выходы с датчиков на нужные контакты переключателя А и В, а контакты 1 и 2 подпаять к выходному джеку или к ручкам громкости, в зависимости от варианта вашей схемы.

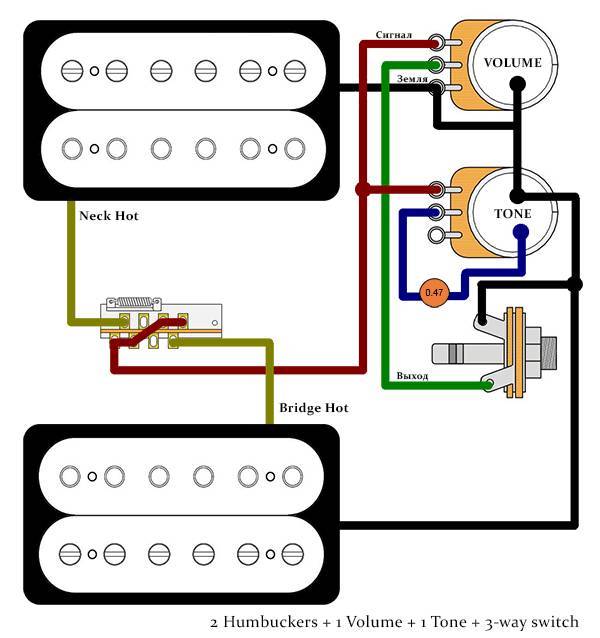

Схема распайки двух хамбакеров

Ниже показана схема пайки звукоснимателей с трех-позиционным ползунковым переключателем, одной ручкой громкости и тона. Принцип работы такой: сигнал с каждого датчика сразу кидаем на вход переключателя. Далее с его выхода сигнал подаем на ручку громкости через ручку тона. С громкости сигнал поступает на джек.

Теперь рассмотрим схему с двумя громкостями и одним общим тоном. На этот раз переключатель используем рычажковый. Принцип работы следующий: сигнал с каждого датчика сперва пускаем на свои ручки громкости. Далее выход с потенциометров громкости кидаем на входы переключателя. Ну а выходы с него пропускаем через ручку тона и отправляем на джек.

И вот еще 2 популярных варианта распайки звучков мы рассмотрели в этой статье. Еще раз повторюсь, что это всего лишь варианты подключения, демонстрируя которые, я хотел показать принцип распайки звукоснимателей. Все зависит от ваших нужд, вы в праве вносить коррективы.

В следующей статье рассмотрим подключение трех датчиков по еще одной популярной схеме хамбакер + сингл + сингл, ну или хамбакер + сингл + хамбакер, отличий здесь практически нет.

Ошибки подключения

Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.

Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).

И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.

Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.

Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.

Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

Полезные мелочи

А напоследок несколько полезных замечаний по теме:

Несмотря на то, что по сути между всеми выключателями проходит линия из двух проводников, без надобности подключения в распределительной коробке, тянуть проводники напрямую не рекомендуется. Так будет легче запутаться при последующем ремонте или реконструкции электропроводки. Гораздо правильнее и понятнее для постороннего электрика (который, возможно будет иметь дело с этой проводкой), когда от каждого выключателя кабель идет в коробку или несколько коробок.

Проводка проложена, соединения сделаны, напряжение подано, а ремонт продолжается и нет в наличии переключателей? При необходимости в свете, вполне возможно воспользоваться обычным выключателем в качестве временного решения. Для этого нужно соединить все проводники в неиспользуемых подрозетниках в пучки и заизолировать, оставив только один подрозетник. В нужном подрозетнике экспериментальным или логическим путем найти нужные два провода и подцепить к ним обычный выключатель.

На этом публикацию о проходных выключателях заканчиваем.

Оцените публикацию:

Currently 3.67

Оценка: 3.7 (6 голосов)

Как выглядит и работатет проходной выключатель

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз.

Как выглядит проходной одноклавишный выключатель. Видите, есть двойные стрелочки

Если говорить об электрической схеме, все тоже просто: в обычных выключателях только два контакта, в проходных (еще называют перекидными) три контакта, два из которых — общие. В схеме приличествуют всегда два или больше таких устройства, вот при помощи этих общих проводов они и коммутируются.

Разница — в количестве контактов

Принцип работы прост. Изменением положения клавиши вход подключается к одному из выходов. То есть у этих устройств только два рабочих положения:

  • вход соединен с выходом 1;
  • вход соединен с выходом 2.

Никаких других промежуточных положений нет. Благодаря этому все и работает. Так как контакт переключается из одного положения в другое, электрики считают, что правильнее их называть «переключатели». Так что проходной переключатель — это тоже это устройство.

Чтобы не полагаться на наличие или отсутствие стрелочек на клавишах, нужно осмотреть контактную часть. На фирменных изделиях должна быть нанесена схема, позволяющая понять, какого типа оборудование у вас в руках. Она точно есть на изделиях фирм Lezard (Лезард), Legrand (Легранд), Viko (Вико). На китайских экземплярах они часто отсутствуют.

Так выглядит перекидной выключатель с тыла

Если такой схемы нет, смотрите на клеммы (медные контакты в отверстиях): их должно быть три. Но далеко не всегда на недорогих экземплярах та клемма, что стоит одна — это вход. Часто они перепутаны. Чтобы найти где же находится общий контакт, необходимо прозвонить контакты между собой при разных положениях клавиши. Сделать это обязательно, иначе ничего работать не будет, а само устройство может сгореть.

Вам нужен будет тестер или мультиметр. Если есть мультиметр, переводите его в режим звука — он пищит при наличии контакта. Если в наличии стрелочный тестер, прозваниваете на короткое замыкание. Ставите щуп на один из контактов, находите с каким из двух он звонится (прибор пищит или стрелка показывает КЗ — отклоняется вправо до упора). Не меняя положение щупов, изменяете положение клавиши. Если КЗ пропало, один из этих двух — общий. Теперь осталось проверить который. Не переключая клавишу передвигаете один из щупов на другой контакт. Если есть КЗ, то тот контакт, с которого щуп не двигали и есть общий (это вход).

Может станет понятнее, если посмотрите видео о том, как найти вход (общий контакт) для проходного выключателя.

Как подключить варочную панель написано тут, а про установку и включение водонагревателя — в этой статье.

Схема управления светом из трёх мест – что нам понадобится

Чтобы организовать независимую коммутацию нагрузки из нескольких мест, обычных клавишных устройств, как в каждой квартире, недостаточно. Понадобятся более сложные приборы – проходной и перекрестный выключатели. Рассмотрим принцип работы каждого из них.

Проходной

Этот тип приборов правильнее назвать переключателями. Внешне они выглядят как обычные настенные. В некоторых случаях проходной от обычного отличают по маркировке в виде стрелок на клавише, но не всегда.

Сходство лишь внешнее. Их конструкция сложнее.

Как видно из схемы, обычный выключатель – просто выключатель. Включил – выключил. Проходной направляет ток в одну из двух линий. То есть это переключатель. Что это нам дает? Если использовать два таких устройства, то можно организовать коммутацию нагрузки из двух мест.

Схема управления освещением из двух мест при помощи двух проходных выключателей

По такой схеме подключения мы зажигаем или тушим лампочку одним переключателем независимо от положения второго. Но нас интересует управление нагрузкой из трех мест, поэтому поговорим о перекрестных выключателях.

Перекрестный

У этого типа выключателя еще более сложная схема. Он представляет собой двойной перекидной переключатель с двумя входами и двумя выходами.

В одном положении клавиши его контакт 1 подключен к выходу 3, а второй – к четвертому. В другом первый подключен к четвертому, а второй – к третьему, как изображено на схеме. Что позволяет сделать этот выключатель, «переворачивающий» вход относительно выхода? Врежем в схему коммутации нагрузки из двух мест перекрестный выключатель. Взглянем на схему ниже:

Нумерация входов принята условно. С таким же успехом контакты 1 и 2 можно считать выходом, а 3, 4 – входом.


Схема управления освещением из трех мест с использованием перекрестного и проходных выключателей

Теперь пощелкаем выключателями в уме и убедимся, что любым из трех можно включить или выключить свет независимо от положения двух остальных. При положении переключателей, изображенных на рисунке выше, лампа гореть не будет. Теоретически задача решена.

Что еще важно знать, или «что происходит за кулисами»

Работа ПВ

Есть несколько важных особенностей в работе ПВ:

  1. На один контур в проходном устройстве есть всегда только один вход и два выхода. То есть, будь это переключатель на три клавиши или на одну (как на схеме выше).
  2. Контакты не размыкаются, а переключаются на другую фазу, как железнодорожные пути – это принципиальное отличие от обычных выключателей.
  3. Вся коммутация подключается только последовательно, то есть друг за другом!
  4. Обязательно условие в цепи на три точки – симметричность. Первый и последний переключатели смотрят друг на друга (слева-направо) выходам. Пришел один кабель с фазой в цепь – вышел только один кабель, пришло два – вышло два.
  5. Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя.

Для наглядности, обратите внимание на иллюстрацию ниже. В ней нет необходимости «распутывать лабиринты», выискивать, куда же идет проводник:. Подключение ПВ

Подключение ПВ

Монтаж и механические параметры

Коммутатор можно встроить в схему разными способами. Основным делением в этом отношении является разделение на элементы для панельного монтажа и на печатной плате. Это не строгая классификация, так как есть много переключателей припаянных к печатным платам, но предназначенных для применения в панелях.

Выключатели панельного монтажа снабжены элементами, позволяющими монтировать их в корпусе. Обычно они имеют резьбовые корпуса, которые позволяют затягивать их гайкой, но производители также используют и другие решения. Выводы адаптированы для THT, SMD или кабельной сборки.
