Какие трубы лучше выбрать для теплого водяного пола

Полиэтиленовые трубы

Для теплого пола используюся два вида полиэтилена — сшитый PEX и специализированный PERT. Термин «сшитый» не означает наличия каких-либо швов. Сшиваются не листы материала, а его молекулы. Под «сшивкой» понимают физические или химические методы обработки, из-за которых изменяется молекулярная структура полиэтилена.

В результате сшивки у полиэтилена появляются новые молекулярные связи, из-за чего он становится более прочным и надежным

Из-за этой процедуры прочность и гибкость материала значительно возрастают, увеличивается температура транспортируемой среды (40оС — максимум для необработанного полиэтилена и 95оС — для сшитого). Чтобы шитый полиэтилен (а также его свойства) можно было различать, он, в зависимости от типа обработки, имеет разное обозначение:

• PE-Xa: термическая обработка с использованием пироксидов. В результате прочность сшивки — 75%.
• PE-Xc: бомбардировка электронами и прочность повышена на 60% (облучение, т.е. — физическое воздействие).
• PE-Xb: влажная обработка силаном при наличии катализатора. Сшивка — 65%.
• PE-Xd: обработка азотом — самая редко встречающаяся на сегодня технология.

Для теплых полов используют шитый полиэтилен с прочностью сшивки от 65% до 80%. Понятно, что чем более прочный материал использовать, тем лучше, но с увеличением этого показателя возрастает также и цена. Тем не менее, рекомендуют использовать для теплого пола сшитый полиэтилен марки PE-Xa или PE-Xc, так как он имеет самые подходящие характеристики. Причем предпочтительнее труба PE-Xc, так как при бомбардировке электронами сшивка происходит равномерно, а вот при химических методах воздействия большую прочность приобретают наружные слои материала, а с углублением, степень обработки снижается.

Самые лучшие трубы для водяного пола — PERT

Собственно недостаток у этого материала один — высокая упругость. Это приводит к тому, что хоть труба и хорошо гнется, ее необходимо жестко привязывать к каркасу, иначе она принимает исходную форму. То есть такой монтаж — не самый легкий. Многие фирмы выпускают специальные маты-подложки, которые выполняют сразу две функции: служат для улучшения теплоизоляции и имеют систему фиксации, в которой хорошо закрепляются трубы из сшитого полиэтилена. Такой способ монтажа гораздо быстрее и проще. А результат в любом случае — высокая надежность, долговечность и относительно невысокая цена. К тому же, при любой скорости движения теплоносителя, система остается бесшумной. Так что полиэтиленовая труба PEX для теплого пола — неплохой выбор, который рекомендуют многие профессионалы.

Есть еще одна труба из полиэтилена, которая имеет лучшие характеристики — PE-RT (перт). Причем эти характеристики не приобретенные, как у сшитого полиэтилена, а «врожденные» — молекулярное строение этого материала таково, что он имеет высокую гибкость, хорошо переносит повышенные температуры и давление. Потому, труба PERT для теплого пола — лучший выбор: показатели PEX (пекс) труб зависят от качества обработки химикатами (PEX-a и PEX-b), а в этом материале являются постоянными. Есть только одно преимущество у труб PEX-a — наличие молекулярной памяти, из-за чего и соединять их проще (используют обычные обжимные фитинги) и можно восстановить исходную форму после перегиба. Как это сделать, смотрите на видео, где испытывается труба Rehau для теплого пола.

Также стоит отметить, что полиэтиленовая труба для теплого пола любого типа должна обязательно иметь кислородонепроницаемый барьер из слоя EVOH пленки (на маркировке трубы должно присутствовать это название). Только в этом случае металлические части системы будут защищены от окисления и отопление будет долговечным. То есть получается, что для отопления и трубы PERT и трубы PERT должны быть пятислойными.

Часто бывает сложно решить какие трубы использовать для теплого водяного пола, какие из них лучше и почему — схожие характеристики, много разновидностей, в которых неспециалисту разобраться трудно. Доступно о разнице между PE-Rt и PE-X трубами, между ними и металлопластиковыми изделиями, об их особенностях и признаках хороших качественных труб рассказано в видео.

Рейтинг труб для водяного теплого пола

Устройство водяного теплого пола – дело кропотливое требующее определенных знаний и навыков. Правильно смонтированная напольная система отличается большой надежностью, экономичностью и «добросовестно» обогревает дом или квартиру в течении нескольких десятков лет. Продолжительность срока службы напольной системы во многом зависит от высокого качества трубного комплекта, которую могут предоставить только известные производители с доброй репутацией.

Рейтинг известных производителей труб для устройства водяного пола:

1. Первое место принадлежит признанному лидеру продукции для отопления и водопровода – торговой марке «Uponor» Финляндия. Продукция фирмы славится качеством, проверенным многолетней практикой и исключительной простотой монтажа.
2. Второе место занимаю известные бренды немецкие «Wieland», « Rehau», «Aquatherm». Фирма Виланд –известный производитель труб из чистой меди, которые характеризуются лучшим качеством, эффективностью и долговечностью. По отзывам покупателей фирма «Rehau» изготавливает самые лучшие в мире трубы из сшитого полиэтилена с кислородной защитой, гарантирующей срок эксплуатации от 50 до 100 лет. Предприятие Акватерм специализируется на выпуске продукции высокого качества из полиэтилена повышенной термостойкости и полибутена. Фирма дает гарантию на 10 лет на свою продукцию, хотя по факту теплые полы из этой продукции безотказно служат в течении полувека.
3. Третье принадлежит итальянской фирме «Prandelli». О продукции этого известного европейского бренда можно услышать отзывы «Дорого, зато надежно». Производитель Пранделли выпускает единственные в мире двухслойные полиэтиленовые трубы «Prandelli Multyrama» с внутренней тонкой алюминиевой трубкой толщиной 0,2 мм. Продукция высоко оценивается специалистами за высокую устойчивость к кислородным окислителям, алюмелевая прослойка служит отличным компенсатором температурного расширения и препятствует проникновению кислорода в горячий теплоноситель.
4. На четвертом месте находится фирма «Henco» Бельгия – европейский производитель многослойных металлопластиковых изделий. Продукция выполнена из сваренной встык алюминиевой трубы с тонкими стенками от 0,4 до 1,2 мм. Внешняя и внутренняя оболочка выполнена из полиэтилена PE-Xc.
5. На пятом место находится известный в Европе производитель из Чехии «Wavin Ekoplastik» с хорошим соотношением цены и качества. Для напольных систем обогрева фирма выпускает полипропиленовые трубы PP-RCТ из полипропилена 4 поколения, характеризующего высокой прочностью и термостойкостью с увеличенной температурой плавления до 170 градусов. Из изделий этого класса можно создавать необходимую конфигурацию напольного контура. Минимальная толщина стенок положительно влияет на пропускную способность системы
6. Шестой место занимаю линейка отечественных заводов-изготовителей «Neptun», «Sanext», «Valtec», выпускающим продукцию европейского качества. Российская фирма ССТ (бренд Нептун) обладает уникальным производством по выпуску гофрированным стальных труб из нержавейки. Фирма выпускает полный комплект для теплых полов и предоставляет на свою продукцию «вечную» гарантию. Фирма Sanext специализируется на выпуске полимерных труб из сшитого полиэтилена PE-Xa. Производственные мощности фирмы Вальтек расположены в Италии, на которых выпускается металлополимерные трубы из высокопрочного полиэтилена PE-RT.

На заметку: Продукция российских фирм ни в чем не уступает зарубежным конкурентам и выгодно отличается от западных заводов-изготовителей доступной ценой.

Контуры водяного теплого пола

Трубы делятся на группы

Обычно трубы не имеют единого начала и конца. Они делятся на группы (петли, контуры). Это делается для того, чтобы снизить длину трубопровода, иначе возникнет слишком высокое сопротивление, для преодоления которого потребуется мощный насос. В системе появится чрезмерно высокое давление, с которым не справится материал труб или фитинги. Кроме того, при большой длине труб они будут быстро остывать, что снизит КПД системы.

Основным критерием количества петель становится соблюдение правильного расстояния между соседними трубами — около 30 см максимум (или меньше, около 15, если требуется более плотный нагрев). Для объединения всех контуров в единую систему с возможностью управления режимами работы каждого из них используется коллектор, который может отключать ненужный в данный момент контур при работающей общей системе.

Расчет контура и расход трубы

Пример расчета контура

Полный расчет контура — задача сложная, потребуются знания гидравлики, теплотехники и прочих технических дисциплин. Выходом из положения может послужить обращение к специалистам, имеющим соответствующую подготовку и специализирующимся на расчетах теплых водяных полов.

Можно поступить еще проще (и дешевле). В сети имеется множество онлайн-калькуляторов, при помощи которых каждый желающий может подсчитать расход труб, основанный на площади помещения.

Кроме того, рекомендуется при измерениях отступать от стен на 20 см, необходимых для правильной работы демпферной ленты.

Фитинги для водяного теплого пола

Фитинги — это соединительные элементы, позволяющие надежно стыковать трубы между собой или с элементами управления.

Каждый тип или диаметр трубы имеет собственные фитинги, специально выпускаемые под эту задачу, хотя возможна взаимозаменяемость элементов, но гарантий работоспособности таких соединений не даст никто.Имеется много разновидностей фитингов как по способу соединения, так и по материалу.

По способу соединения используются:

резьбовые

обжимные (компрессионные)

для капиллярной пайки (применяются на медных трубах)

самофиксирующиеся

пресс-фитинги

Материалом для фитингов служат:

• чугун;
• сталь;
• медь;

• бронза;
• полимеры — полибутилен, полихлорвинил, полипропилен.

Для работы в системах теплого пола используются, в основном, компрессионные, самофиксирующиеся или пресс-фитинги, не требующие наличия сварочного оборудования, простые и надежные в работе.

№7. Какое количество труб необходимо?

Чтобы более-менее точно рассчитать необходимое количество труб, можно воспользоваться программными средствами или вооружиться миллиметровой бумагой, на которой в масштабе чертится план помещения. На схеме обязательно указывают все крупные предметы мебели, которые будут стоять неподвижно, – под ними трубы прокладывать не нужно: это невыгодно и вредно для самой мебели.

На план наносят схему расположения труб. Укладку обычно проводят одним из следующих способов:

• «змейка». Это более простой в исполнении вариант монтажа, но имеет значительный недостаток – неравномерный прогрев помещения, что хорошо понятно из рисунка. В первом случае одна часть комнаты будет прогреваться значительно меньше, так как теплоноситель в нее поступает уже остывшим, во втором – расстояние между участками с еще не остывшей водой слишком большое, поэтому пол будет прогреваться неравномерно, что будет ощущаться при перемещении;

• «спираль» обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой чередуются. К тому же, углов поворотов тут меньше, что влияет на скорость перемещения теплоносителя в трубах;

• комбинированная система.

При создании плана учитывайте, что трубы укладывают на расстоянии 15-20 см от стен, шаг между ними должен быть 20 см, в крайнем случае, не более 35 см. Если теплый пол – единственный источник теплоэнергии, то шаг должен быть минимальным, вот почему в домах, где теплый пол играет лишь вспомогательную роль, допускается использование полипропиленовых труб с большим радиусом изгиба.

Труба диаметром 16 мм способна нагреть 10-15 см поверхности в обе стороны от себя. У наружных стен желательно делать шаг меньше, чтобы обеспечить надежный барьер холоду. Приблизительное количество труб можно посчитать с помощью созданной схемы, но лучше взять материал с запасом или попросить рассчитать специалистов, которые будут осуществлять монтаж.

Рекомендованная длина одного контура теплоносителя – не более 60 м, иначе вода будет слишком остывать, и эффективную систему отопления не построишь. Если этого мало для обогрева одной комнаты, то лучше обустроить несколько контуров отопления. Данные приведены, чтобы можно было посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.

Статья написана для сайта remstroiblog.ru.

Разновидности

Существует много типов трубопроводов для теплого пола. Прежде всего, они различаются по материалу изготовления:

медные

Обладают превосходной теплопередачей, срок службы сопоставим со сроком службы самого дома, что позволяет укладывать их в бетонную стяжку. При этом, медные трубы не пластичны, они нуждаются в пайке и не доступны для самостоятельного монтажа (чаще всего). Необходимость обращаться к специалистам для выполнения монтажа, а также высокая цена ограничивают использование такого материала;

нержавейка

Гофрированная нержавеющая труба — новинка на рынке. Она может быть легко согнута вручную, причем минимальный диаметр изгиба составляет всего лишь 3 радиуса трубы, что позволяет укладывать ее по любой удобной схеме. Возможен самостоятельный монтаж без использования сварных работ. Большой срок службы, отличные характеристики. Кроме того, такой материал намного дешевле медного, что сулит ему весьма широкие перспективы;

металлопластиковые

Наиболее распространенный материал для оборудования теплого пола, доступный для самостоятельного монтажа и относительно недорогой. Обычно состоит их трех основных слоев: внутренний и наружный — полимер, средний слой — алюминий. Они соединяются между собой клеевыми слоями. Трубы удобны в монтаже, легко гнутся, имеют хорошие рабочие качества и долговечность;

PEX

Изготавливаются из сшитого полиэтилена. Пластичны, хорошо передают тепловую энергию

Требуют осторожности при монтаже, поскольку их можно довольно легко повредить. Монтаж не требует наличия сложного оборудования, производится вручную и доступен для самостоятельного осуществления

Особенность таких труб в том, что сшивка — это физико-химический процесс, который никогда не прекращается, отчего готовые контуры со временем изменяют свои параметры;

PE-RT

Новинка, делаются из полиэтилена повышенной термостойкости. Высокая прочность в сочетании с гибкостью и пластичностью при низких ценах создают для этого материала весьма перспективные предпосылки. Весьма просты в монтаже, специального оборудования не требуется. Допускаются ремонтные работы, многократное соединение или отсоединение без потери рабочих качеств;

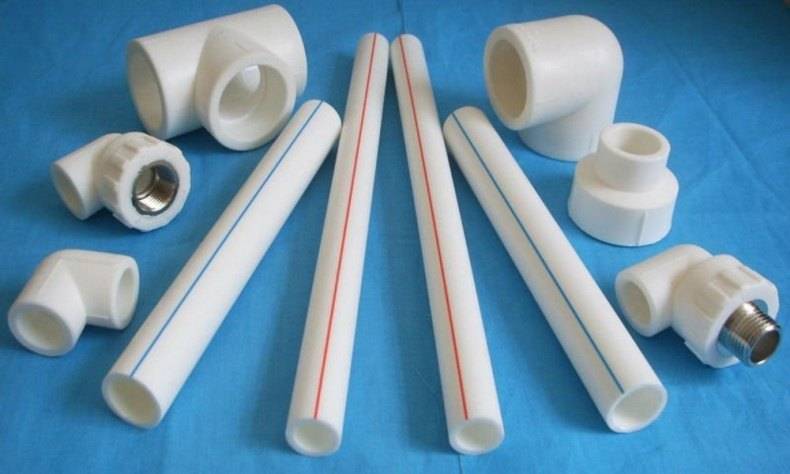

полипропиленовые

Имеют самую низкую цену, но и самый большой диаметр изгиба, что делает их менее удачными для оборудования теплых полов. Считается, что полипропиленовые трубы имеют слишком низкую теплоотдачу, хотя имеются и приверженцы ПП труб.

Выбор материала обычно производится по соображениям доступности самостоятельного монтажа, наличию материала на рынке и его стоимости. Необходимо учесть, что экономия на трубах теплого пола, особенно при установке в стяжку, нежелательна, поскольку возможность ремонта уже залитых труб чрезвычайно низка. Срок службы системы водяного теплого пола слишком велик, чтобы экономия имела смысл.

По форме трубы бывают:

прямые

Производятся по стандартным технологическим схемам, изгиб производится за счет собственной упругости материала;

гофрированные

Их поверхность выполнена в форме кольцеобразных волн, значительно увеличивающих площадь теплоотдачи. Изгиб таких труб не создает угрозы деформации или разрушения, так как пластичность материала здесь не задействована.

Диаметр труб – одна из базовых характеристик водяного теплого пола.

От нее прямо или косвенно зависят следующие параметры:

1. высота подъема уровня теплого пола;
2. количество теплоносителя в системе и расходы на его нагрев при автономном питании;
3. производительность насоса, мощность, достаточная для преодоления сопротивления системы.

Основные нюансы монтажа

При установке труб используются специальные крепежные элементы – профили, крепление к полу выполняют дюбелями и шурупами. Петля должна быть свободной, стягивать ее не нужно.

Изделия в продажу поступают в бухтах. Нельзя перед монтажом трубы вытягивать из бухты. Так можно повредить структуру материала. Необходимо их разматывать по мере необходимости.

Перед монтажом необходимо провести некоторые дополнительные работы:

• перед укладкой пола необходимо подготовить основание. Желательно, если погрешность отклонения не будет превышать 3 см для исключения теплопотерь;
• укладка матов утеплителя;
• после чего необходимо выполнить гидро— и пароизоляционный слой;
• далее укладывается армированная сетка;
• установка коллектора.

Последовательность монтажа

Как подключить конструкцию к системе отопления можно посмотреть на видео:

Watch this video on YouTube

Укладка труб для теплого водяного пола

Способ установки в основном зависит от площади комнаты. Наиболее популярны следующие варианты:

• «змейка» – укладка разводки выполняется параллельно;
• «улитка» – установка разводки по спирали, постепенно сужаясь к центру.

Для небольших площадей можно порекомендовать вариант укладки в виде змейки. Он также подойдет для укладки около холодных зон – окон и дверей.

Укладка в виде улитки позволит равномерно обогреть достаточно большие площади. Трубы, которые работают на подачу и возврат теплоносителя располагаются рядом.

При любом способе монтажа необходимо выдерживать расчетный шаг, который может быть в пределах 0,1÷0,35 м. Шаг около окон или дверей должен быть 0,15 м.

Труба по всему контуру должна быть цельной, это предотвратит протечки в процессе эксплуатации.

Принцип укладки нескольких контуров на одной площади

Варианты соединений

При соединении пола в цельную конструкцию понадобятся следующие инструменты и элементы:

1. Фитинги для подключения медных, гофрированных или металлопластиковых изделий.
2. Сварка для соединения полиэтилена или полипропилена.

Для фиксации следует использовать:

1. Якорные скобы или дюбель-скобы и специальный степлер.
2. Хомуты.

Варианты крепления

Пошаговый процесс монтажа и подключения

Рассмотрим пошаговый монтажв квартире и подключение к коллектору:

Иллюстрация	Описание работ
	Предварительно необходимо выполнить укладку подложки фольгированной.
	Выполняем разметку укладки.
	Устанавливаются крепежные клипсы пластиковые на дюбель-шурупы с шагом 50÷70 см. На изгибах шаг следует уменьшить.
	Укладка труб в виде по принципу улитки.
	Готовая комната, на нее ушло 75 м.
	Монтаж системы во второй комнате производится аналогичным образом.
	Установка и подключение коллектора.

Данный монтаж можно посмотреть на мастер-классе:

Watch this video on YouTube

Виды

Все теплые полы можно разделить на две группы:

1. водяные;
2. электрические.

Обе разновидности используются достаточно широко, хотя имеют ряд технических или административных ограничений. Например, водяные конструкции разрешено устанавливать только в частных домах. в квартирах они могут использоваться только в санузлах и на кухнях. Над жилыми помещениями их ставить нельзя, поскольку при повреждении трубы могут пострадать соседи снизу.

Электрические системы представлены в нескольких видах:

• греющий кабель. Это провод, который нагревается при прохождении электрического тока. Этот вид нагревателя потребляет большое количество энергии, поэтому используется сравнительно редко;
• пленочный теплый пол. Это система инфракрасных нагревателей, ламинированных прочной пленкой. Отличается большей экономичностью, простотой укладки, эффективностью;
• стержневой теплый пол. Это конструкция в форме матов, на которых закреплены инфракрасные нагреватели в форме стержней из сплава графита, серебра и карбона.

Как водяные, так и электрические конструкции могут использоваться в качестве основных или резервных источников отопления. Среди пользователей более предпочтительными считаются пленочные нагреватели, которые можно укладывать под напольное покрытие без серьезных ремонтных работ. Однако, наиболее экономичными и эффективными являются водяные системы. Они дорого стоят, но после запуска в эксплуатацию практически не требуют никаких расходов.

Как посчитать, сколько нужно труб?

Формулы, с помощью которой можно однозначно рассчитать необходимое количество труб, не существует. Тут всё делается индивидуально и зависит от тех задач, которые должна решить система обогрева. Имеет значение, будет ли это основной источник тепла в доме или он обустраивается только в качестве вспомогательного отопления в отдельно взятых помещениях. В любом случае, многое зависит от способа укладки трубы и шага её укладки, который варьируется в пределах 100…300 мм.

Виды укладки теплого пола

Лекало для укладки труб возле стены

Расчёт длины можно произвести только в пределах одного контура – то есть на каждый контур отдельно. Выглядеть он будет так:

L = (S : H) * k, где:

K — коэффициент изгиба труб (в среднем равен 1,2).

Расчёт можно произвести на каждый участок комнаты отдельно, а потом суммировать результаты, прибавив расстояние до коллектора, плюс метр-другой запаса. Итог нужно обязательно сравнить с допустимой протяжённостью контура. Если всё в пределах нормы – можно идти покупать материал.

Этап подготовки

Какую бы технологию укладки теплого пола вы ни выбрали, нужно произвести точный расчет необходимого количества материалов для решения задачи в конкретном помещении. Для этого нужно определить оптимальный параметр мощности отопительного контура, температуры в системе, объем теплопотерь и вариант напольного покрытия.

Останавливаться на выборе высокомощной системы теплого пола нужно в том случае, если:

• финишным покрытием будут выступать массивные гранитные или мраморные плиты, или любые другие стройматериалы, характеризующиеся высокой теплоемкостью;
• помещение обладает плохой теплоизоляцией балкона и стен;
• присутствует значительное число остекленных конструкций, таких как балкон, эркер или зимний сад;
• помещение находится на последнем или первом этаже.

На этапе подготовки также нужно демонтировать старое напольное покрытие. Освобожденную поверхность нужно выровнять. Базовый уровень основания можно увеличить, но не более, чем на пять миллиметров. Если отклонение от указанного показателя выше, необходимо осуществить выравнивание посредством дополнительной стяжки. Если данные требования проигнорировать, в будущем возможно «завоздушивание» труб, которые будут уложены.

Цены

Трубы для теплого пола, какие лучше – цена и качество:

ThermoSystem, металлопластик:

• 17мм, бухта 140 м, металлопластик, Швеция: 107- 126 р за метр;
• 20 мм, бухта 240 м, металлопластик, Швеция: 132 -148 р за метр;

ThermoSystem, полиэтилен:

16 мм, двойная обмотка, полиэтилен, бухта 25 м, Швеция: 207-230 р метр;

MultiPipeI, металлопластик:

16 мм, бухта 140 м, металлопластик, Швеция: 104 – 120 р за метр;

MultiPipeI, полиэтилен:

20 мм, бухта 140 м, полиэтилен, Швеция: 140 р за метр;

BLUE OCEAN, металлопластик:

16 мм, металлопластик, бухта 200 м, Китай: 54 р метр

BLUE OCEAN, полиэтилен:

• 16 мм, полиэтилен, бухта 200 м, Китай: 46 р метр;
• 16 мм, полиэтилен, кислородный барьер, бухта 200 м, Китай: 49 р метр;

WAVIN EKOPLASTIK, металлопластик:

20 мм, бухта 240 м, металлопластик, Чехия: 80 -102 р за метр;

WAVIN EKOPLASTIK, полиэтилен:

16 мм, полиэтилен, кислородный барьер, бухта 240 м, Чехия: 60 р метр;

Рейтинг производителей

Помимо характеристик, выбирая трубное изделие, необходимо обращать внимание на марку и производителя. Лучше отдавать предпочтение проверенным брендам, которые пользуются популярностью на рынке

К основным и хорошо зарекомендовавшим себя производителям относятся:

1. Rehau — страна производитель Германия. Специализируется на выпуске труб PEX для тёплых полов и водоснабжения, с шумопоглощающими свойствами и антикислородным барьером. Фирма производит продукцию нескольких серий, которые различаются по цвету: белые, красные, оранжевые. Гарантийный срок эксплуатации 10 лет, а при правильном использовании будет работать более 50 лет. Изделия данного бренда имеют высокую теплоизоляцию, прочность и эластичностью.
2. Sanext (Италия) — выпускает многослойные контуры PEX. Они обладают защитными свойствами от шума и проникновения газа. Гарантийный срок — 10 лет. Допустимый изгибочный диаметр — 10 см. Компания обещает бесперебойную работу контура до 50 лет.
3. Uponor — производитель Финляндия. Ассортимент огромен — металлопластиковая и полиэтиленовая арматурная продукция, которая не подвержена коррозии и разрушению под действием химикатов. Защитные слои оберегают трубы от механического воздействия.
4. Emmeti (Италия) — производит металлопластиковые и PEX-полиэтиленые трубы. Фирма осуществляет контроль за технологическим процессом, вся продукция имеет сертификаты соответствия качества.
5. Valtec — совместное производство Италия и Россия. Компания выпускает комплекты для обычных условий, а также разработала арматуру под нестандартные помещения. Наборы от данного бренда для тёплых полов легко установить собственными силами. Продукция — отличный теплопроводник и не поддаётся воздействию химикатов.

Приобретение качественного материала гарантирует эффективное и долговечное функционирование тёплого пола. Кроме того, при правильном выборе вы сможете создать экономичную и внешне эстетичную половую обогревательную систему в квартире.

Эксплуатационные характеристики

Пластиковые трубы, соединенные неразъемным способом (склейка, сварка), обладают очень высокой устойчивостью к давлению, в том числе гидравлическому удару.

Временное повышение давления более 40 бар не представляет опасности для труб из ПВХ.

• С течением времени это сопротивление снижается из-за старения материала, поэтому надежным показателем прочности труб является их ряд давлений, например, PN 10, PN 20.
• Этот индекс указывает на минимальную прочность кабелей при непрерывной эксплуатации при 20 ° C после 50 лет в барах.
• Температурным пределом для пластиков с термостабилизаторами, при которых они сохраняют непрерывность своих свойств, является температура 70-95 ° C. При температуре выше +95 ° C непропорционально падает стойкость к давлению или гидравлическому удару (диаграммы прочности для большинства пластиков нарушены).

Однако помните, что материал может работать в таких неблагоприятных условиях только в течение короткого периода времени, обычно не более нескольких часов или даже нескольких минут.

Поэтому такие температуры следует рассматривать как случайные аварийные ситуации. Правила техники безопасности допускают возникновение аварийных температур в пластиковых установках на короткий период времени, и их высота не может превышать максимальные значения, указанные производителем труб.

Суммарное время появления таких температур за 50 лет эксплуатации установки должно быть менее 100 часов.

Особенности укладки труб для водяного теплого пола

Особенности укладки труб

Трубы должны быть распределены на поверхности так, чтобы они как можно более равномерно охватывали площадь, без скоплений в одном месте и пустых мест в другом. Исключение составляют предметы мебели, например — шкафы, мебельные стенки, которые планируется поставить в данных местах — под ними теплый пол не монтируется. Также нельзя укладывать теплый пол под бытовой техникой — например, холодильниками, плитами и т.д.

Существует несколько способов укладки:

• спираль;
• змейка;

• улитка;
• зигзаг.

Названия способов говорят сами за себя — в основу варианта берется определенная геометрическая фигура. При этом, надо учитывать следующее обстоятельство: трубы под давлением имеют свойство стремиться к изменению заданной конфигурации, проще говоря — они начинают выпрямляться, отчего нарушается порядок укладки.

Для того, чтобы этого не происходило, трубы фиксируются на основе различными способами:

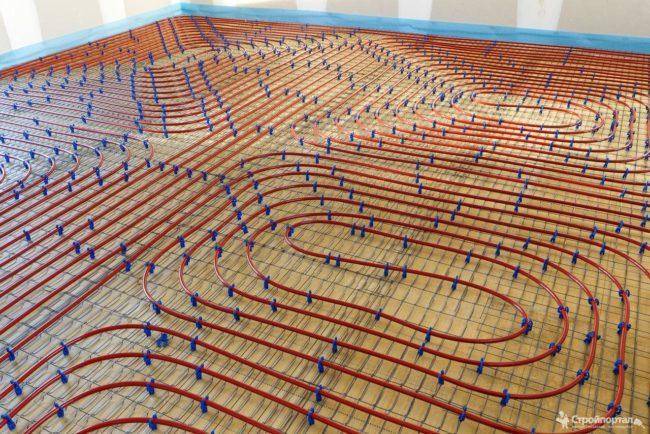

на армирующей сетке

на утеплитель

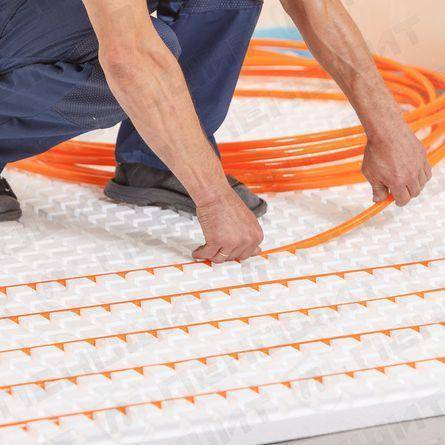

на маты (модульная система)

Каждый трубопровод имеет вход и выход. То есть, говоря привычными сантехническими терминами, примерно половина длины — это прямая линия, а вторая — это обратка. Если укладывать петли большой длины обычным способом, то получится, что та часть, которая ближе к входу — более теплая, чем та, которая близка к обратке. Возникает неравномерность нагрева комнаты. Выходом из положения послужила двойная укладка, когда труба контура складывается по длине пополам и укладывается по схеме.

Получается, что вся площадь помещения равномерно распределена между линиями с прямым движением, которым так же равномерно соответствуют линии с обраткой. Максимальное расстояние между соседними участками — 30 см, минимум — 10 см, обычно используется раскладка с шагом в 5 см — 10, 15, 20, 25, 30 см.
