Фреоновая магистраль и дренажный трубопровод кондиционера: характеристики, особенности, монтаж

Что такое мультизональные системы кондиционирования

Мультизональные системы кондиционирования, которые выпускают Mitsubishi Electric и Electrolux, обозначаются аббревиатурой VRF (Variable Refrigerant Flow).

Мультизональные системы строят по блочному принципу: к одному внешнему блоку через единую систему трубопроводов подключают несколько внутренних. Количество внешних модулей для повышения производительности и надежности системы увеличивают до 3, а внутренних – до 30.

Наружные блоки можно устанавливать на крыше, в подвале или на техническом этаже. Внутренние модули могут быть любыми: настенными, подвесными, потолочными, канальными или кассетными. При этом их мощность подбирается индивидуально для каждого помещения.

Все блоки мультизональных систем соединены между собой фреоновой магистралью –двух- или трехтрубной. В двухтрубной все внутренние модули могут работать одновременно только на охлаждение (хладагент поступает в них в жидком состоянии) или на отопление (фреон поступает в газообразном состоянии).

Трехтрубные системы устроены сложнее. К внутренним блокам подводят две трубы: по одной поступает жидкий хладагент, по второй – газообразный. Благодаря такой особенности внутренние модули одной системы независимо друг от друга одновременно работают на охлаждение и нагрев.

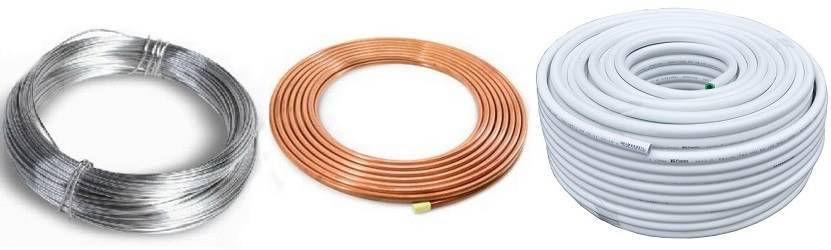

Алюминий — враг сплит-системы

Применение алюминиевой трубы в монтаже кондиционера — худшее решение, так как по своим физическим показателям, алюминий сильно уступает меди по следующим факторам:

  • в отличии от меди, алюминий поддается коррозии;
  • предел прочности на разрыв у алюминия меньше в три раза относительно меди.

Плюсы и минусы медных труб

Достоинства медных труб:

  • длительный срок службы – трубопроводы из меди могут прослужить больше 50 лет;
  • благодаря пластичности можно изготовить трубочки с маленьким диаметром – при необходимости применения маленьких трубочек в компактных изделиях альтернативы меди нет;
  • морозостойкость – при замерзании жидкости внутри трубы ее не разорвет;
  • стойкость к коррозии;
  • небольшие габариты – трубки имеют очень тонкие стенки;
  • устойчивость к колебаниям температуры;
  • устойчивость к ультрафиолетовому излучению;
  • малая проницаемость для газов – при монтаже всевозможных систем транспортировки газов низкого давления часто выбирают изделия из меди;
  • при транспортировке воды по медным коммуникациям концентрация меди в воде не превышает нормативных показателей, вода не становится вредной для здоровья людей; медь можно применять и в медицине, и в пищевой промышленности;
  • химическая инертность;
  • рабочие температуры до 100°С;
  • медные стенки имеют очень гладкую поверхность, трубы практически не зарастают отложениями солей кальция и магния; имеют малое гидравлическое сопротивление;
  • легкая утилизация – медь можно переплавлять и многократно повторно использовать в производстве;
  • трубы можно гнуть без потери герметичности;

Основными недостатками применения медных трубопроводов являются:

  • достаточно большая цена;
  • ограничения по рабочему давлению труб с большими диаметрами; трубочки маленьких диаметров выдерживают давление наравне со стальными;
  • ограничение по рабочим температурам;
  • несколько более сложный монтаж, чем монтаж пластиковых трубопроводов;
  • меньшая механическая прочность, чем у стали и пластика; трубу можно смять, можно проколоть (нарочно; случайно проколоть сложно – но дети с шаловливыми ручками есть в каждой семье).

Алюминиевая труба для монтажа кондиционеров

Во время монтажа рекомендуется:

  • перед началом работы очистить инструменты, чтобы медь или другие металлы не привели к коррозии;
  • защищать от взаимодействия с окружающей средой места соединений;
  • зачищать кромку патрубка, чтобы избежать трещин во время развальцовки;
  • основательно уплотнять соединения двух металлов;
  • в местах соединений использовать термоусаживаемую муфту с клеевой прокладкой;
  • при установке снаружи использовать защиту термоусаживаемой муфты от внешней среды (краска, специальный короб).

Нельзя подвергать воздействию влаги, стекающей с медных или других металлических труб, а также хранить с другими металлическими изделиями, которые могут их загрязнять.

Дрежаная система кондиционера – Холод Дома

29.05.2019

Ремонт кондиционеров требует специальных знаний о принципах работы внутренних узлов конструкции.

Надлежащую работу агрегатов обеспечивает, в том числе, дренажная система кондиционера, которая предназначена для удаления сконденсированной из воздуха влаги.

Дренажная система кондиционера представляет собой мягкую гофрированную трубку, по которой влага поступает в дренажный поддон, на улицу или в канализацию.

При чрезмерном скоплении влаги поддон переполняется, в помещении появляется запах застоявшейся воды. Зачастую с целью уменьшения вероятности поломки дренажная трубка выведена на улицу, однако при этом вода попадает на фасад здания, подоконники и прохожих.

Поэтому трубку лучше направить в канализацию, используя специальную дренажную помпу. Для обеспечения естественного стока воды при установке дренажной трубки используется небольшой наклон 5-10 мм. При невозможности выполнения наклона применяются дренажные насосы.

Ремонт кондиционеров: неисправность дренажной системы кондиционера

Неисправность дренажного трубопровода приводит к сбою в системе кондиционирования. Ремонт агрегатов кондиционера, из которых течет вода, заключается в переустановке всего дренажа либо в замене помпы и ее составляющих. Причиной течи может стать засорение пылью, пережатие или разрыв дренажного трубопровода.

Засоренные трубы прочищаются мощным напором или высоким давлением с помощью специального оборудования. Для предотвращения засоров дренажная трубка должна быть укомплектована до наступления холодов нагревательным устройством или обогревательным кабелем, электропитание которых подается непрерывно и не зависит от основной цепи.

Помпа оснащена системой самодиагностики, которая при превышении уровня воды подает сигнал о выключении кондиционера, что существенно облегчает ее починку.

Ремонт кондиционеров: обледенение испарителя

Ремонт кондиционеров при обледенении испарителя и проникновении льда в отверстие дренажа начинается с установления причин обледенения. Оно может быть вызвано снижением давления фреона в системе и его утечкой. Загрязнение вентилятора и фильтров приводит к недостаточному обдуву испарителя.

В этих случаях ремонтники прочищают вентилятор, испаритель и фильтры, а утечку фреона восполняют. Неверная конфигурация слива и повышение уровня загрязнения воздуха также приводят к засорению дренажной системы.

Специалисты промывают дренажный канал и прочищают его антибактериальными и антигрибковыми средствами, при этом разбирать кондиционер не требуется.

Как почистить дренажную трубку кондиционера: засорение и очистка

Как почистить дренажную трубку кондиционера

Многие владельцы сплит-систем сталкивались с такой проблемой, как протекание кондиционера. Вода обычно капает из внутреннего блока устройства. Хорошо, если она просто вытекла на пол, а не залила вам дорогую мебель или технику.

Еще одна неприятность, которая может произойти по причине протечки конденсата – это короткое замыкание, в случае, если вода попала на розетку или включенный бытовой прибор. От чего это происходит? Скорее всего, у вас загрязнилась дренажная система кондиционера. Вода не может вытекать через трубку наружу и поэтому течет внутрь, в квартиру.

В данной статье мы подробно осветим на вопрос, как почистить дренажную трубку кондиционера и всю дренажную систему.

Как правильно чистить дренажную систему кондиционера

Большинство режимов бытовых кондиционеров и сплит-систем предусматривают работу в полностью автоматическом режиме и не требуют внимания пользователей за исключением дренажной системы

Дренажная система, как ею пользоваться и как обслуживать

Принципы работы любой холодильной установки, в том числе и бытового кондиционера, подразумевают, что в процессе охлаждения воздуха должно образовываться определенное количество конденсата, то есть воды.

А вода, как известно, имеет свойство просачиваться в любые отверстия, да еще и является отличным проводником электричества.

Для сбора накопившегося конденсата во внутреннем блоке сплит-системы предусмотрена специальная пластиковая ванночка с подключенной к ней дренажной трубкой, по которой вода естественным образом по законам гравитации стекает в канализационные коллекторы или же прямо на улицу.

Выбор места для внутреннего блока

Довольно важным аспектом при установке сплит-системы является выбор места для расположения внутреннего блока, на что также влияет несколько действительно важных показателей:

Избегайте прямого направленного потока воздуха на человека

Многим известно, что направленная струя воздуха, а тем более холодно, что попадает на человека, не принесёт с собой ничего хорошего, от того что Вас просто-напросто может продуть, и пострадавшая часть тела несколько дней будет доставлять Вам неприятные ощущения и дискомфорт, и вплоть до того, что Вы можете даже простыть. А значит место расположения внутреннего блока должно быть подобрано так, чтобы прямая струя исходящая от него проходила там, где Вы находитесь реже всего. Если же в силу конструкции помещения Вам этого сделать не удастся, то стоит сразу же отладить направляющие лопасти от Вашего местоположения.

Можно установить настенный внутренний блок над изголовьем

Для спальни данное решение здорово решит вышеописанную проблему, так как если не включать режим swing, а именно прохождения струи воздуха снизу доверху, то вероятность того, что вы окажетесь на его пути равна нулю. Да и монтировать кондиционер напротив кровати будет весьма опасно для Вашего здоровья, как уже было отмечено выше.

Оставляйте оптимальное количество места между блоком и потолком

При установке внутреннего блока также важно помнить не монтировать его под самый потолок, оставляя достаточный запас в расстоянии, оптимальным показателем считаются 10 сантиметров, но если дизайн или же планировка каким-то образом не дают Вам этого сделать, то не устанавливайте блок с расстоянием меньше, чем в 3 см от потолка. В противном случае – ищите другое место. Помимо этого, не менее важными основами, которые уж наверняка должен знать каждый, является то, что ни в коем случае нельзя устанавливать внутренний блок там, где выдуваемому воздуху будет сопутствовать та или иная преграда, нарушающая циркуляцию воздушного потока, и то, что расстояние между блоками должно быть как можно меньшим, так как большая длинна трассы может отразиться на повышении стоимости установки и понижении эффективности работы сплит-системы

Помимо этого, не менее важными основами, которые уж наверняка должен знать каждый, является то, что ни в коем случае нельзя устанавливать внутренний блок там, где выдуваемому воздуху будет сопутствовать та или иная преграда, нарушающая циркуляцию воздушного потока, и то, что расстояние между блоками должно быть как можно меньшим, так как большая длинна трассы может отразиться на повышении стоимости установки и понижении эффективности работы сплит-системы.

Виды

Трубы для кондиционеров классифицируются по нескольким параметрам.

Основные виды в зависимости от:

  1. технологии их производства:
  • холоднодеформированный трубный прокат;
  • трубы для кондиционеров, сделанные методом сваривания с дальнейшим горячим отпуском;
  • прессованные.
  1. технологической обработки:
  • закаленные;
  • нагартованные;
  • полунагартованные;
  • анодированные;
  • искусственносостаренные;
  • естественносостаренные.
  1. формы сечения:
  • квадратные;
  • прямоугольные;
  • круглые;
  • фасонные.
  1. толщины стенок:
  • тонкостенные (до 5 мм);
  • толстостенные.

Круглая алюминиевые трубыКвадратные алюминиевые трубы

Виды систем кондиционирования

Почему то так и нет общепринятой классификации систем кондиционирования. Поэтому попробуем объединить более распространенные классификации и сложить в одну.

по применению

  • для обеспечения комфортных параметров. Применяются в местах пребывания людей, для обеспечения хорошего самочувствия. Эти системы можно встретить в кафе, офисах, торговых центрах и других административных или общественных зданиях.
  • для поддержания технологических параметров. Применяют на производстве, для поддержания характеристик нужных для протекания технологического процесса. В качестве примера может служить кондиционирование молочных камер.

по месту размещения

  • центральные. Такие системы находятся за пределами кондиционированного помещения. Могут обслуживать как одно так и несколько помещений. К их преимуществам относятся: 1) кроме функции нагрева и охлаждения могут нагревать, увлажнять и вентилировать воздух; 2) элементы, нуждающиеся в обслуживании находятся в одном месте; 3) возможность понижения шумовых показателей при помощи шумоглушителей; 4) возможность комплектации рекуператором. Огромным недостатком считаются большие габариты, из-за чего сужается область их применения.
  • местные. Устанавливаются непосредственно в кондиционируемом помещении. К плюсам относится простая и легкая установка, в следствии чего применяются в жилых комнатах, в серверных, в гостиницах, залах и т.д.

по наличию тепло- или хладагента

автономные. В конструкцию входят холодильные машины постачаются только электроэнергией (сплит-системы, шкафный кондиционер). Могут охладить и осушить или нагреть воздух не имея возможности его увлажнить или вентилировать.

неавтономные. Холод и тепло поступает из вне. Возможна подача в комнату лишь воздух с уже необходимыми параметрами ( центральный кондиционер) или подавать тепло- и хладагент во внутренний блок ( система чиллер-фанкойл , центральный кондиционер с местными доводчиками).

по принципу работы

  • комбинированные. Дозированный подмес внешних воздушныхмасс ( возможен при проектировании канального фанкойла или рециркуляционных вентустановок с неполной рециркуляцией).
  • рециркуляционные. Воздух не покидает пределы комнаты, свежий не подмешивается (сплит-системы)
  • прямоточные. Охлаждающий конструктивный элемент понижает температуру наружного воздуха и подает уже готовый в помещение.(например система вентиляции с компрессорно-конденсаторным блоком).

по производительности

  • бытовые(RAC). К ним относятся разные виды сплит-систем производительностью до 6-8 кВт.
  • полупромышленные(PAC). Это системы производительностью выше 8 кВт и ниже 20 кВт. Применяются для средних и больших помещений площадью от 60 до 300м2.
  • промышленные(U). Используются для большого помещения или нескольких помещений, производительность выше 20 кВт (руфтопы, перцизионные кондиционеры и т.д.)

по конструктивному исполнению

  • моноблочные. Модель состоит из одного блока. К ним относятся оконные и мобильные кондиционеры.
  • сплит-системы. Имеющие внутренний и внешний блок.Могут быть различных видов.

по виду регулировки параметров

  • с качественным регулированием. Еще называют однотрубное. Параметры микроклимата регулируют изменением температуры тепло- или хладагента.
  • с количественным регулированием. Двухтрубное, где по паралельным каналам подается холодный и нагретый воздух и регулировка происходит смешиванием этих потоков.

по числу кондиционируемых помещений

  • однозональные. Кондиционируют одну комнату (обычная сплит-система).
  • многозональные. Обслуживают несколько зон в помещении или ряд комнат (мультисплит-система).

по классу обеспечения параметров кондиционирования

  • 1 класс. Для поддержания нужных характеристик для технологического процесса на производстве.
  • 2 класс. Для обеспечения оптимальных параметров микроклимата.
  • 3 класс. Для создания микроклимата с параметрами допустимых характеристик.

Уверенны, что существуют и другие классификации систем кондиционирования, но эта наиболее полная и частовстречаемая среди всех.

Перейдя на другие статьи вы сможете более детально ознакомится с каждым из представленных видов систем кондиционирования.

Основные размеры медных трубок в бытовых климатических системах

Для сочленения внутреннего и наружного блока климатической системы, как правило, применяются медные трубки, которые отличаются по показателям сечения. Это связано с тем, что по одному трубопроводу подаётся хладагент жидкого типа, а по другому — газообразный фреон. В большинстве случаев коммуникация, по которой охлаждающее вещество транспортируется от испарителя к конденсатору, имеет больший показатель сечения.

Основной критерий выбора таких трубок — это производительность климатической аппаратуры. Существует определённая закономерность: чем выше показатель производительности системы, тем толще будет медная магистраль. Из всего этого можно сделать вывод, что трубки для монтажа охлаждающих контуров подбираются индивидуально для конкретного случая.

Правильный подбор показателя сечения медной коммуникации определяет скорость транспортировки хладагента и общие эксплуатационные характеристики сплит-системы. Что касается толщины стенок таких деталей, то она обычно не превышает 0,7 мм. Это объясняется необходимостью гибки и вальцовки медных трубок при монтаже сплит-системы, что было бы проблематичным при толщине, которая превышает эту цифру.

В кондиционерах используются трубки небольшого сечения, поставляемые в бухтах

Наиболее популярной маркой меди для изготовления такой продукции является CU-DPH. Она обладает повышенной резистентностью к коррозийным воздействиям. Выпускаются и хранятся такие трубки в специальных бухтах, которые имеют протяжённость от 15 до 50 м. Такие изделия зачастую выпускаются отожжёнными, что позволяет с лёгкостью формировать из них необходимую хладотранспортирующую коммуникацию.

В обязательном порядке концы таких деталей должны быть снабжены специальными защитными заглушками, которые предохраняют внутреннюю полость трубки от засорения.

Советы по выбору

Рабочая среда в кондиционерах – фреон, в основе которого лежат фтороуглероды. При повреждении системы и попадании в воздух фреон реагирует с водой с образованием самой сильной кислоты – плавиковой, или фтороводородной. При непосредственном попадании фреона на кожу можно получить обморожение и химический ожог. Поэтому качество системы охлаждения для кондиционирования имеет первостепенное значение.

Вывод: покупать медные изделия следует только в строительных супермаркетах, с чеком и сертификатом. Самым лучшим качеством обладают изделия немецкого производства. Но и другие производители, в том числе отечественные, производят вполне качественные изделия. Разница – в цене. Так что выбор – за Вами.

Отожженную или неотожженную трубку выбрать – значения не имеет, обе достаточно прочны для применения в климатической технике. Но если Вы будете монтировать систему сами, лучше выбрать кондиционерную отожженную трубу – ее преимуществом является гибкость — можно купить заготовку нужной длины и согнуть в нужных местах, не придется соединять между собой короткие куски из хлыстов.

Источники

  • https://odstroy.ru/nuzna-li-teploizolacia-dla-mednyh-trub-kondicionera/
  • https://StrojDvor.ru/kondicionirovanie/ustanovka/kakoj-uteplitel-dlya-mednyx-trubok-kondicionera-ispolzovat/
  • https://pipe-s.ru/alyuminiyevyye-truby-dlya-konditsionerov-minusy/
  • https://vseotrube.ru/materialy/metallicheskie/mednaya-dlya-konditsionerov
  • https://pipe-s.ru/chem-obmotat-trubu-konditsionera/
  • https://uni-vent.ru/katalog/konditsionirovanie/mednye-trubki/
  • https://foundmaster.ru/climatic/alyuminievye-truby-dlya-konditsionerov.html
  • https://vlasta-dv.ru/uteplenie/uteplitel-dlya-trubok-konditsionera.html
  • https://NiceSpb.ru/vodyanye/kakie-truby-nuzhny-dlya-kondicionera.html

Этапы монтажа мультизональных VRV и VRF систем кондиционирования

Изучение проекта системы кондиционирования и привязка его к плану

На этом этапе проводится проверка соответствия проекта существующей на месте архитектуре, ведь в проекте не всегда учтены все возможные препятствия, различные балки и всевозможные другие изменения и несоответствия чертежам. Проводится привязка мест расположения внутренних и наружных блоков, а также уточняются места стояков системы.

Монтаж фреоновых магистралей и кабелей управления систем VRV и VRF

На этом этапе прокладываются все фреоновые магистрали, соединяются рефнеты и прокладываются сигнальные кабеля и кабеля питания. Фреоновая магистраль обязательно должна быть изолирована каучуковой теплоизоляцией. Основным моментов в монтаже ВРВ и ВРФ системы кондиционирования является защита медных трубопроводов от пыли и других загрязнителей стройки. Открытые концы трубопроводов обязательно закрываются заглушками или герметизируются монтажной лентой.

Монтаж системы дренаж от внутренних блоков VRV и VRF систем

Этот этап может проводится совместно с прокладкой фреоновых магистралей, к каждому внутреннему блоку подводится трубопроводы системы удаления конденсата, трубопровод может быть из обычной водопроводной пластиковой трубы, из металлопластиковой трубы или из канализационных труб. Дренаж должен подключаться при помощи сифонов.

Монтаж внутренних и наружных блоков VRV и VRF системы кондиционирования

Основной особенностью данного этапа является то что для него все оборудование должно быть на объекте. На этом этапе проходит монтаж внутренних и наружных блоков VRV и VRF системы и их интеграция в одну систему. Сначала блок закрепляется, после чего подключаются все коммуникации — фреоновая магистраль, дренаж и все кабеля. Устанавливаются и наружные блоки, и они также обвязываются всеми коммуникациями, после того как все элементы будут соединены можно приступать к последнему этапу.

Пусконаладочные работы VRV и VRF системы кондиционирования

Это последний этап монтажных работ связанных с VRV и VRF системами кондиционирования, на нем тестируется вся система, наружный блок индексирует все внутренние блоки и проверяет связь с ними. При необходимости блоки добавляются либо корректируются вручную, затем система заправляется фреоном и проходит финальный тест работы.

Это достаточно краткий и общий перечень работ, помимо перечисленных работ есть еще множество, начиная от нескольких проверок системы на герметичность, до проливки дренажной системы и проверки работоспособности дренажной системы. VRV и VRF системы кондиционирования являются наиболее сложными и высокотехнологичными системами с точки зрения проектирования. Поэтому специалисты нашей проектно строительной организации по климатическим системам настоятельно рекомендуют пользоваться услугами специалистов, не только на этапе монтажа и пусконаладки, но в первую очередь на этапе проектирования. Сложность проектирования заключается в том что у этих систем есть ряд ограничений по длине фреоновых магистралей, ограничиваются все и расстояние от наружного до самого дальнего внутреннего блока, ограничение есть по перепаду высоты, ограничивается общая длина магистралей, перепад по высоте между внутренними блоками, ограничение по длине от рефнета до внутреннего блока и ряд других ограничений. Именно в этом заключается вся сложность проектирования систем ВРВ и ВРФ, поэтому к выбору проектной организации необходимо отнестись максимально серьезно.

Стандартная комплектация

После приобретения кондиционера потребитель получает:

  • 2 блока – внутренний и наружный;
  • Фильтры;
  • Дистанционный пульт управления (батарейки в комплект не входят);
  • Медную трубку (наличие такой детали зависит от производителя, так как не все включают ее в набор);
  • Дренажная помпа (в дорогих моделях);
  • Гарантийный талон и техпаспорт.

Отсутствие необходимых для монтажа сплит системы элементов объясняется тем, что условия для установки различны и значительно отличаются. Невозможно предусмотреть длину кабеля, дренажной трубы, всей трассы, а также место установки и способ крепления.

Некоторые фирмы дополнительно комплектуют системы устройствами для работы в зимнее время. Это:

  1. Нагреватель для масла. Он не дает жидкости загустеть и тем самым обеспечивает надежную смазку мотора. В противном случае масло не будет поступать в компрессор и он будет работать «всухую». Такая ситуация приводит к быстрому износу сплит систем, снижению эффективности работы оборудования.
  2.  Нагреватель для дренажной трубки. Он подогревает конденсат, не давая ему замерзнуть и перекрыть шланг.
  3. Регулирующее устройство для контроля над давлением  конденсата. С его помощью контролируется работа вентилятора и наружный блок не покрывается коркой льда.

Зимний комплект покупают, если планируется использование оборудования круглый год.

Производители труб для кондиционеров

На нашем рынке представлены медные магистрали для систем кондиционирования следующих производителей: Wieland, Majdanpek, Sevojno, Halcor, Frigotek (Австрия), FOMA (Италия), КМЕ и Hetcu (Германия) и многие другие.

Отдельно стоит сказать о продукции таких производителей:

  • Majdanpek выпускает инсталляционные и промышленные трубы из высокофосфористой меди. При производстве применяют дезоксидированный металл марки Cu-DHP или С12200. Диаметр трубопровода находится в пределах 5-75 мм, а толщина стенок составляет 0,35-2,5 мм.
  • Крупнейшим производителем медных магистралей является Halcor. По всему миру работает 18 компаний и 8 заводов этого бренда. Элементы из меди данного производителя ценят за стабильность геометрических размеров, небольшой коэффициент теплового расширения и низкую химическую инертность. Трубы можно использовать с хладагентами типа R410A, R404A, R407C и R134A.
  • Компания Wieland выпускает трубки серии cuprofrio, которые имеют диаметр 6-104 мм стандарта EN 12735. Вся продукция сертифицирована и отличается высоким качеством.
  • Известный производитель газовых трубок и медных трубопроводов для систем кондиционирования Sevojno выпускает элементы, которые соответствуют стандарту EN 12735. Содержание меди в трубке составляет 99,9%, а концентрация фосфора не превышает 0,04%.
