Характеристики и особенности тупиковой системы отопления

Отопление с естественной циркуляцией

Особенностью системы отопления с естественной циркуляцией двухэтажного дома является отсутствие насоса, создающего давление в трубах. Движение воды обеспечивается законами гидравлики и термодинамики, для чего трубы устанавливают под определенным углом друг к другу на заданной высоте. Хоть эта система и обладает несколько меньшей тепловой эффективностью, она является полностью автономной, то есть не зависит от электропитания и не расходует дополнительную энергию.

Отопление с естественной циркуляцией двухэтажного дома может выполняться как по однотрубной, так и по двухтрубной схеме. Достоинства и недостатки этих видов подробно рассмотрены ниже. Вот несколько особенностей, о которых нужно помнить при организации любого вида естественной циркуляции:

  • потребуются трубы большого диаметра, в противном случае движение воды будет затруднено;
  • недопустимо использование расширительных баков закрытого типа — это влечет создание избыточного давления и самотеком система уже работать не будет;
  • в качестве места расположения расширительного бака выбирают наивысшую точку трубопровода, в то время как котел располагают внизу, чаще всего — несколько ниже обратной магистрали.

При монтаже системы с естественной циркуляцией в двухэтажном доме неизбежен значительный перерасход материалов и снижение теплоотдачи. Подобные сложности оправданы лишь в одном случае — когда слишком велик риск перебое с электроэнергией в холодное время года.

Однотрубные системы отопления

Под однотрубной системой отопления двухэтажного дома понимается комплекс радиаторов, использующих для приема горячего теплоносителя и сброса остывшего одну и ту же магистраль. Это позволяет существенно экономить на материалах, однако влечет ряд недостатков:

  • требуется повышенная мощность котла;
  • температура воды в магистралях последовательно снижается от радиатора к радиатору;
  • каждый следующий радиатор должен иметь больше секций, чем предыдущий (что является следствием предыдущего пункта).

Таким образом, реализация однотрубных схем имеет смысл лишь в регионах с относительно мягким климатом для отопления небольших домов.

Отопление «Ленинградка»

Как несложно догадаться, эта схема отопления была разработана в Советском Союзе и повсеместно внедрялась в небольших зданиях северной столицы. Основой «ленинградки» является одна общая магистраль, идущая по периметру помещений ниже уровня установки радиаторов. Патрубки врезаются в нее сверху, а для перенаправления потока теплоносителя под каждым радиатором выполняют сужение трубы или устанавливают регулирующий вентиль.

Возможна как естественная, так и принудительная циркуляция. В первом случае рекомендуется устанавливать не более четырех радиаторов, во втором — не более шести. Подключение семи-восьми радиаторов возможно лишь после точных инженерных расчетов, при большем количестве потребителей тепла система считается неэффективной.

Альтернативные виды однотрубного отопления

Дальнейшей эволюцией «ленинградки» можно считать системы с разрывами магистрали и подрадиаторными перетяжками, которые играют роль «узких мест», перенаправляя поток жидкости. Это позволяет упростить основную магистраль, избавившись от сужений и вентилей, а также располагать радиаторы вдали от зоны прокладки основных труб. При достаточной мощности нагнетающего насоса в циклах принудительной циркуляции возможно некоторое увеличение отапливаемых площадей.

Лучевая разводка системы отопления: элементы и особенности

Такая система отопления как лучевая идеально подходит для многоэтажных домов, которые имеют множество квартир. Эта система отопления снижает энергопотребление и повышает эффективность работы отопительного прибора. Принцип работы такой системы очень простой, но имеет некоторые особенности. Например, если в доме всего несколько этажей, то коллектора необходимо ставить на всех этажах, кроме того нужно учесть, что есть вариант установки нескольких коллекторов сразу, а от них уже идет и сама разводка трубопровода системы отопления.

Еще отметим, то, что данная система будет эффективной только в случае, если дом имеет хорошее утепление и не обладает большой тепловой потерей. В случае утепления дома внутри и с наружи, то проблем с эффективностью лучевого отопления не возникнет. А если наоборот дом не утеплен ни с одной из сторон, то все полученное тепло будет распространяться только на оконные панели, полы и стены. Лучевая система имеет сложную конструкцию, в которую входят основные и дополнительные элементы, они необходимы для выполнения качественной системы отопления.

Основными составляющими являются 4 элемента:

Одним из основных элементов принято считать котел

От него и подается тепло по системе отопления и радиаторам

Не менее важной частью такой системы является насос. Он циркулирует теплоноситель по системе отопления и создает давление в ней

Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы. Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления

Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома. Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.

Такой насос обеспечивает поддержание комфортной температуры в помещение и гарантирует эффективность в работе всей системы. Гребенка, в народе коллектор, так же является основной частью в лучевой системе отопления. Эта составляющая лучевого отопления, которая равномерно распределяет подачу тепла по всему помещению дома. Шкаф – это место где скрывают все элементы разводки. В такой шкаф устанавливают коллектор, прячут трубы и арматуру. Он имеет очень простую конструкцию, но, не смотря на это, является, очень функциональным и практичным. Располагаться, он может как снаружи, так и внутри в стены.

Каждый из компонентов играет свою особую роль. Отсутствие одного из них делает процесс обогрева невозможным.

В случае сравнения лучевой системы с обычными системами, которые всем известны на сегодняшний день, то лучевая система имеет в несколько раз больше преимуществ, чем системы отопления старого поколения.

Основные преимущества:

  • Такую систему не видно, а все составляющие части и трубы скрыты и не портят интерьер помещения;
  • Не имеет соединений между отопительным котлом и коллектором, а это означает, что не имеет слабых мест;
  • Установка отопительной системы можно выполнять собственными силами, а это экономит средства и при этом качество выполняемых работ оптимальное;
  • Система работает стабильно и именно это исключает гидравлические удары и выход из строя отопительной системы;
  • В случае необходимости ремонта любого участка системы, нет необходимости в отключении всей системы, так как ремонт такой системы не сложный и не требует разрушений конструкции или сложных мест монтажа;
  • Доступная ценовая политика и простой монтаж.

Есть так же один основной недостаток. Таким недостатком является, то, что системы данного отопления обладают индивидуальной конструкцией, в основном эта деталь касается собственных домов. Именно из-за этого стоимость может возрасти или снизится. А также не все могут справиться с установкой и настройкой, такой системы таким людям придется обращаться к специалистам и за это конечно придется заплатить.

Не целесообразно устанавливать такую систему отопления в одноэтажных частных домах, которые имеют меньше трех комнат.

Одноконтурная самотечная система отопления

присоединенными радиаторами.

В двухэтажном варианте на втором этаже радиаторы более горячие, чем на первом. Чтобы как-то уравновесить температуру, можно на первом этаже установить более объемные отопительные приборы. Такая схема не предусматривает монтаж регулировочных кранов — если перекрыть воду на одном радиаторе, уменьшится ее поток и в других. Это значит, что невозможно в помещениях регулировать температуру. Кроме того, нельзя отключить отопление на одном из этажей.

Эффективность отопления можно повысить, если установить байпас (замыкающий участок). Диаметр у байпаса может быть такой же, как у трубопровода, идущего к радиаторам верхнего этажа, или на 1−2 миллиметра меньше. Если диаметры одинаковые, то в трубопроводе требуется вентиль или трехходовой кран. Эта арматура позволяет регулировать скорость потока в зависимости от потребностей. Например, если нужна одинаковая температура во всех помещениях, то вентиль открывается, и часть воды (мимо радиаторов второго этажа) направляется на первый этаж. В результате она имеет более высокую температуру, чем при отсутствии вентиля.

Трехходовой кран — современный вариант вентиля, который можно оснастить электроприводом и контроллером для определения температуры воздуха или теплоносителя. При малейших изменениях он отдает команду трехходовому крану на увеличение или снижение объема подачи теплоносителя на радиаторы верхнего этажа.

Но можно обойтись и без вентиля, и без трехходового крана, если диаметр байпаса на размер меньше, чем у трубы, по которой идет теплоноситель к радиаторам верхнего этажа. Вода, которая поступает сверху, делится на два отдельных потока. Если диаметры одинаковые, вода перестанет поступать в радиаторы верхнего этажа — весь поток направится вниз — по пути меньшего сопротивления.

Особенности монтажа и преимущества однотрубной гидравлической системы отопления:

  • низкая стоимость материалов, создания и обслуживания;
  • нет необходимости приобретать насос и тратить электроэнергию;
  • срок эксплуатации достигает 40 лет;
  • простой ремонт (практически все поломки можно устранить самостоятельно);
  • система способно саморегулироваться, поэтому достаточно теплоустойчива.

При монтаже следует особое внимание уделить разнице по высоте между радиаторами и котлом, а так же углу уклона контура. Уклон должен быть таким, чтобы на каждый метр приходилось 5−10 мм, что обеспечит надлежащую скорость теплоносителя и выход воздуха из системы. Большое значение имеет и диаметр труб— чем он больше, тем меньше гидравлическое сопротивление и выше скорость потока

Кроме того, желательно при монтаже использовать минимум арматуры (она снижает скорость потока)

Большое значение имеет и диаметр труб— чем он больше, тем меньше гидравлическое сопротивление и выше скорость потока. Кроме того, желательно при монтаже использовать минимум арматуры (она снижает скорость потока).

Как сделать двухтрубное отопление в частном доме

Выбор подходящей двухтрубной схемы зависит от площади дома, его этажности, перебоев с электричеством, финансовых возможностей:

  1. Если в доме часто отключают свет, а хозяева не планируют приобретать генератор, лучше остановиться на гравитационной открытой теплосистеме.
  2. Для самостоятельного монтажа подойдет плечевая двухконтурная конструкция. Она работает даже при небольших погрешностях.
  3. Для современных домов часто выбирают коллекторные варианты. Коммуникации можно убрать в стеновые шкафы и под половые стяжки, а гребенки – закрыть в коллекторный шкаф. Несмотря на кажущуюся сложность, домашние мастера монтируют лучевые схемы самостоятельно. В интернете есть много инструкций, как это сделать.
  4. Для зданий с большими комнатами лучше выбрать кольцо Тихельмана. Его элементы тоже можно спрятать под пол. Но такая тепловая конструкция обойдется недешево.

Преимущества и недостатки

Распространённость тупиковой схемы отопления обуславливается определёнными преимуществами, которые она предоставляет. С её помощью можно организовать комфортный температурный режим в домах, имеющих большую площадь. Плечевой способ подключения даёт возможность устанавливать разную температуру в отдельных комнатах.

Создание двухтрубной тупиковой разводки не подразумевает особых трудностей, поэтому может быть проведено без привлечения дорогостоящих специалистов. Чтобы установить её своими руками, потребуется:

  1. Монтировать котёл, который будет выступать основным источником тепла.
  2. Подвести к котлу подающий трубопровод, соединив его с расширительным баком. Бак должен иметь сигнальный патрубок и приспособление для слива жидкости.
  3. В отходящую от бака верхнюю магистраль врезать отводы для радиаторов.
  4. Проложить линию труб для обратного отвода холодной воды. В ней также нужно предусмотреть места присоединения батарей.
  5. Подключить обратный контур к котлу.
  6. В намеченных местах закрепить обогревательные приборы, оснастив их терморегуляторами и сливными кранами.

По завершении монтажных работ останется лишь провести опрессовку. После этого система будет готова к работе.

Главным минусом такого отопления является необходимость использования удлинённых трубопроводов, фасонных соединений, вентилей и крепёжных деталей. В сравнении с одноконтурной, установка двухконтурной будет стоить дороже. Однако вложенные на первом этапе средства оправдаются по мере эксплуатации системы. Вконтакте

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

  • Электрическим.
  • Газовым.

По типу теплоносителя:

  • Водяным.
  • Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

  1. Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
  2. Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

  • Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.
  • Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

  • Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
  • Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
  • Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
  • Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Разновидности двухпотоковой системы обогрева

Как уже отмечалось выше, существует два основных типа двухтрубного отопления: гравитационная (перемещающаяся самотеком) и с принудительным перемещением. Особенностью СО с естественной циркуляцией является конструкция трубопровода и отсутствие циркуляционного насоса. Магистрали (подача, обратка) выполняются из труб большого диаметра. От котла теплоноситель поднимается по вертикальному стояку, после чего, для создания давления в системе опускается до подающего трубопровода. Подача монтируется с наклоном 3-5°в сторону движения теплоносителя. Двухтрубные СО с естественной циркуляцией могут различаться по способу разводки: с нижней и с верхней разводкой.


Правильно собранная гравитационная СО надежна, долговечна и работает без дополнительных энергоисточников. Недостатками данной СО является большая инерционность, небольшой радиус контура (до 30 м),

Принцип работы СО с принудительной циркуляцией отличается от гравитационной, наличием в ней насоса, который и отвечает за транспортировку теплоносителя. При использовании насоса в СО отпадает надобность в монтаже трубопровода с уклоном.

Совет: несмотря на то что насос создает достаточное давление для движения теплоносителя, большинство специалистов рекомендуют построение СО с уклоном на случай аварийного отключения электроэнергии.

Существуют закрытые и открытые отопительные контуры в двухтрубный СО. Единственное отличие – в конструкции расширительного бака, который в открытой системе обогрева – атмосферный, а в закрытой – мембранный, не сообщающийся с атмосферой.

Все отопительные системы различаются способом подключения батарей. Вертикальная двухтрубная система отопления предполагает подключение всего отопительного оборудования к вертикальным стоякам; в схемах с горизонтальными – к магистральным веткам. Первые чаще всего используются в многоэтажном строительстве. Двухтрубная горизонтальная система отопления в основном применяется частными застройщиками. Их преимуществом является возможность размещения стояков в нежилых помещениях или лестничных клетках. Недостатком, частое завоздушивание СО.

Параметры

С какими параметрами работают разные системы отопления?

Для ЦО типичны давления на входе в элеваторный узел в 5 — 7 кгс/см2 на подаче и 3 — 4 кгс/см2 на обратном трубопроводе. Температура теплоносителя варьируется в зависимости от уличной температуры.

В большинстве случаев используется температурный график 150/70: в пик холодов температура подачи поднимается до 150С, а обратки — до 70С.

Температурный график 150/70.

Температура смеси (воды после смешения подачи и обратки в элеваторе, поступающей в батареи) ограничена 95 градусами в жилых и производственных зданиях и 37 градусами в детских дошкольных заведениях.

При ряде форс-мажорных обстоятельств штатные параметры давления и температуры могут быть заметно превышены.

Вот примеры таких сценариев:

Если быстро заполнить пустой контур или резко остановить циркуляцию в нем, на фронте потока образуется область повышенного давления. При гидроударе его значения могут достигать 25 — 30 атмосфер;

Последствия предсказать нетрудно.

  • После окончания отопительного сезона проводятся испытания теплотрасс «на плотность». В ходе испытаний давление в них повышается до 12 и более атмосфер. Входные задвижки элеваторного узла при этом должны быть перекрыты, но человеческий фактор или неисправность запорной арматуры вполне могут привести к тому, что испытываться будет не только трасса;
  • В экстремально сильные заморозки и при большом количестве жалоб на холод в квартирах в северных регионах практикуется работа элеватора без сопла. Подсос при этом глушится стальным блином, и вода поступает в отопительный контур прямо из подающей нитки трассы. А ее температура в пик холодов, как мы помним, может достигать 150С.

Вода с подачи теплотрассы напрямую попадает в отопительный контур.

В системе автономного отопления типично давление в 1,5-2,5 кгс/см2 при температуре 70-75С на подаче и 50-55С на обратке. Эти параметры при правильном расчете отопительной системы стабильны и не зависят от внешних факторов.

Схемы разводки современных горизонтальных отопительных систем

Современные многоквартирные жилые дома и частные коттеджи любой этажности все чаще оборудуются горизонтальными системами отопления. Необходимым элементом такой схемы является один или несколько (в многоквартирном доме – в каждом подъезде) вертикальных двухтрубных стояков, имеющих на каждом этаже ответвления/вводы в отдельные комнаты/квартиры. Дальнейшая прокладка трубопроводов ведется «горизонтальным» способом.

Устраивая подобные системы, строители неизменно сталкиваются в проблемой сложности выполнения прокладки отопительных труб до радиаторов. Трубопроводы вертикальных систем, проложенные по стенах сверху вниз, особо жильцам не мешали. Горизонтальные трубы, проложенные открыто вдоль стен, становятся фактором, препятствующим нормальному процессу эксплуатации помещений, плохо вписываются в их интерьеры. Поэтому применяются различные способы горизонтальной скрытой их прокладки.

Разветвленная тупиковая схема разводки с трубами в стяжке

Разводка трубопроводов при разветвленной тупиковой схеме.

Минимальные длины труб и гидравлические сопротивления схемы нивелируются взаимным перекрещиванием трубопроводов, приводящим к увеличению толщины стяжки (каждый ее сантиметр стоит от 40 руб/м2).

Периметриальная разводка системы отопления

Тупиковая схема с трубопроводами в стяжке или под плинтусом.

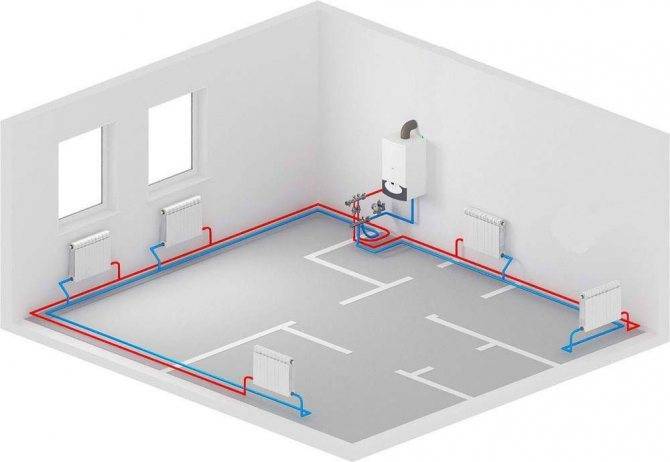

Схема разводки трубопроводов при двухтрубной тупиковой системе.

Отсутствие перекрещивания труб в схеме нивелируется необходимостью проделывать отверстия в стенах (в приведенной схеме нужно просверлить пять отверстий).

Разводка трубопроводов по схеме с попутным движением воды (схемаТихельмана).

Разводка трубопроводов по схеме Тихельмана.

Здесь первый радиатор отопительного контура имеет кратчайшую длину «подачи» и наибольшую длину «обратки», последний радиатор – наоборот. Гидравлическое сопротивление, испытываемое теплоносителем при обтекании приборов схемы постоянное, что позволяет балансировать любое число радиаторов в ветке.

Коллекторно-лучевая разводка системы отопления

Схема разводки трубопроводов при коллекторно-лучевой системе.

Распространенность данной схемы постоянно растет. Трубы здесь прокладываются в стяжке пола попарно («подача» плюс «обратка»), подходя к каждому радиатору от коллекторов (соответственно «подающего» и «обратного»). Преимущество схемы – простота монтажа (никаких перекрещиваний труб и стенных отверстий). Недостаток – повышенные затраты, обусловленные большим расходом труб и допрасходами на коллекторы.

Дополнительное преимущество лучевой схемы — использование труб малых диаметров. Квартира (этаж частного дома) потребуют при периметриальной схеме разводки применять трубы d=25 и d=32 мм. Соответственно увеличится толщина стяжки, диаметр тройников, которыми подключаются радиаторы. Стоимость такого элемента соизмерима с ценой трубы.

Применение лучевой разводки, увеличивающее длину труб, дает конечную выгоду за счет уменьшения их диаметра.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки

Это важно знать, чтобы не допустить ошибки при закупке.
Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
Важно не перепутать модификации термостатов для батарей. Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра

Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.
Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.
