Варианты печного отопления в частных домах

Принципы функционирования отопления

Отопление на основе печи с водяным контуром работает по принципу теплообмена. В топке печи от горячего воздуха нагревается вода, находящаяся в контуре. Она поднимается вверх по трубе и направляется в отопительную систему. Попадая в радиаторы (батареи), теплоноситель отдает свою тепловую энергию, а охлажденная жидкость обратно поступает в печной контур. Так обеспечивается замкнутый цикл системы.

Выделяется 2 основных типа данного отопления:

  1. Самотечная система. В соответствии с физическими законами, нагретая вода поднимается вверх и самостоятельно устремляется в отопительную разводку, освобождая место для уже охлажденной жидкости. Такая система способна хорошо функционировать при небольшом количестве радиаторов и малой общей длине трубопровода.
  2. Принудительная система. В радиаторах и по мере продвижения по трубам водный поток испытывает значительное сопротивление, что тормозит его. В разветвленных и достаточно длинных системах собственного давления часто оказывается недостаточно, а потому приходится к обеспечению принудительного движения теплоносителя. Для этого устанавливается электрический насос (чаще всего в обратной трубе).

Конструктивные особенности печи

Печь для водяного отопления отличается от обычной тем, что в нее встраивается водяной контур (теплообменник). Он содержит 2 патрубка: сверху — для подачи горячей воды в систему, снизу — для подключения обратной трубы с охлажденной жидкостью. Печь своим устройством должна обеспечить разогрев теплоносителя, проходящего по трубам.

Эффективность работы печи обеспечивается правильным выбором конструкции контура и места его расположения, с учетом следующих особенностей:

  1. Конструкция. Печной теплообменник может изготавливаться из листового металла в форме емкостей (котлов), круглых или профильных металлических труб, сложных металлических конструкций (например, отопительная батарея).
  2. Материал. Водяной контур изготавливается только из металла. По прочности и коррозионной стойкости идеально подходит чугун, но он сложен в обработке. Чаще всего используются стальные трубы или листы. Нельзя использовать в топке печи медь, т.к. ее температура плавления менее 1100ºС, а кратковременный разогрев в печи на дровах возможен до 1200ºС.
  3. Размеры. Объем и протяженность контура должны обеспечивать горячей водой всю отопительную систему, с учетом постепенного ее охлаждения в каждом радиаторе. Точный расчет размеров теплообменника провести достаточно сложно, а потому этот процесс доверяется специалистам. Оценить размеры можно по необходимой мощности системы отопления. Практика показывает, что достаточная мощность обогрева составляет 1,1-1,3 кВт на каждые 10 м² площади помещения при стандартных потолках (высота 2,7-2,8 м). Теплообменник же в среднем отдает 6-8 кВт энергии с каждого своего 1 м² площади.

Также важно расположение контура в печи:

  1. Самый эффективный разогрев теплоносителя обеспечивается при размещении контура непосредственно в топочной камере. Такой вариант монтируется при возведении новой печи или капитальной реконструкции с полной разборкой.
  2. Для повышения долговечности теплообменника его можно отделить от топки тонкой перегородкой с хорошей теплопроводностью. В этом случае устраняется прямой контакт с открытым пламенем, и снижаются требования к материалу обменника. В таком случае для разогрева потребуется больше тепловой энергии.
  3. Можно использовать значительную тепловую энергию отводящегося дыма. Установка контура в системе дымохода позволяет устранить необходимость уменьшения полезного объема топочной камеры.

Для обустройства водяного отопления используются печи разного типа. В частных домахпопулярны кирпичные печи с встроенным водяным контуром. В небольших домах можно использовать пиролизные печи длительного горения. В наше время можно просто установить покупную, готовую печь с водяным контуром.

Котлы на дровах

Котлы, использующие дрова в качестве топлива, имеют простую схему работы, что упрощает их эксплуатацию и ремонт.

Основа конструкции — камера сгорания. В неё помещают поленья, затем их поджигают. По мере сгорания, топливо добавляют, а продукты процесса выходят через теплообменник.

Жаропрочные трубы прогреваются жаром, отдавая тепло корпусу печи, а затем — в помещение.

Под камерой находится подставка, собирающая золу. Эту часть устройства чистят 2—3 раза в неделю во избежание засорения. Остатки топлива можно сохранить для дальнейшего удобрения почвы.

Работу дровяного котла можно описать так:

  • По мере сгорания, топливо выделяет жар, переходящий в теплообменник.
  • Тепло передаётся носителям: корпусу печи либо водному контуру.
  • Носители тепла прогревают помещение.

Тип отопления влияет на вид устройства. Обычная печь передаёт тепло в ту комнату, где расположена. Водяное отопление заключается в нагреве воды, которая обогревает дом через радиаторы. Воздушное отопление подразумевает вывод дыма через вентиляцию, шахта которой проложена вдоль комнат. Жар отдаёт тепло, а остывший теплоноситель покидает дом.

Достоинства:

  • Низкая себестоимость устройства и топлива. Для обогрева помещений подойдут высушенные поленья из поваленных деревьев.
  • Дровяное отопление не требует получения специального разрешения, как газовое.
  • Дровяной котёл легко эксплуатировать. Достаточно разжечь огонь, периодически подкладывая топливо. Раз в два дня чистится подставка для золы. Каждые несколько месяцев прочищается дымоход.
  • Дровяные котлы безопаснее газовых и электрических аналогов, так как выполнены из жаропрочных материалов.

Недостатки:

  • Котёл требует ухода и присмотра. По мере сгорания нужно восполнять топливо, поленья надо запасать заранее. Подставку для золы и дымоход требуется чистить.
  • Хотя дровяные котлы недороги, действительно качественная конструкция имеет высокую себестоимость.
  • Для хранения топлива требуется отдельная постройка с низкой влажностью.
  • Продукт сгорания, дым, оставляет за собой неприятный запах при наличии некачественной тяги.
  • Некоторые печи громоздки, для них требуется увеличивать площадь дома.

Популярные модели устройств

Следует выделить известные и качественные марки дровяных котлов:

  • НМК Сибирь-Gefest КВО 15 ТЭ.
  • Protherm Бобёр 20 DLO.
  • Буржуй-К МОДЕРН-12.

Первая модель имеет мощность достаточную для обогрева строения площадью 150 квадратных метров. КПД устройства — 70—75%. Котёл топят дровами либо каменным углём. Теплоноситель, полученный через сжигание топлива, имеет среднюю температуру в 70 °C. Теплообменник изготовлен из жаропрочной стали. Устройство оборудовано трубчатым электронагревателем мощностью 4 кВт. НМК Сибирь-Gefest КВО 15 ТЭ весит 115 кг и держит давление до 2 бар.

Вторая модель обладает лучшими показателями. Мощности достаточно для обогрева 190 квадратных метров, а КПД составляет порядка 90%. Температура теплоносителя регулируется напрямую, она находится в диапазоне от 30 до 85 °C. Теплообменник произведён из чугуна, состоит из нескольких секций и разделен на два хода. Высокий КПД Protherm Бобёр 20 DLO позволяет окупить стоимость прибора экономией топлива. Устройство оборудовано системами контроля температуры и давления.

Фото 2. Дровяной котёл НМК Сибирь-Gefest КВО 15 ТЭ. Устройство выполнено в сочетании черного и оранжевого цвета.

Буржуй-К МОДЕРН-12 — пиролизный дровяной котёл. Управление осуществляется вручную, хотя есть устройства с электроникой. Мощности достаточно для обогрева 120 кв. м. Стоимость котла обусловлена высоким КПД — 92% и возможностью работы на любом топливе: дровах, угле, торфе и прочем. Теплоноситель достигает температуры в 95 °C путём задействования компрессора. Наравне с предыдущей моделью, Буржуй-К МОДЕРН-12 оборудован системами контроля температуры и давления.

Стоимость

Цена дровяного котла зависит от заводских характеристик и компании-производителя. На нее влияют материал теплообменника и наличие электроники, автоматизирующей управление. Стоимость представленных моделей, в рублях:

  • НМК Сибирь-Gefest КВО 15 ТЭ — 18 тыс.;
  • Protherm Бобёр 20 DLO — 45 тыс.;
  • Буржуй-К МОДЕРН-12 — 55 тыс.

Особенности устройства печного отопления с водяным контуром

При обычном печном отоплении (отопительная или русская печь) тепло распространяется неравномерно – возле печи жарко, а чем дальше тем холоднее.

Водяное же отопление, с помощью теплообменника вмонтированного в топливник печи или дымоход, позволяет более рационально распределить тепло по всему помещению и увеличить КПД.

Кроме того, таким образом можно отапливать сразу несколько комнат или даже весь дом. Причем такая печь может быть не только отопительной, но и отопительно-варочной. Теплообменник водяного контура можно также установить в кухонной плите.

При использовании водяного контура печь превращается в разновидность твердотопливного котла, с той лишь разницей, что кроме нагревания теплоносителя, в этом случае, нагреваются еще и дымовые каналы и стенки печи, которые также участвуют в нагреве помещения.

Печное водяное отопление будет обеспечивать передачу тепла от теплообменника к радиаторам в период топки, а нагретая поверхность корпуса печи будет отдавать тепло и в остальное время.

Печи с водяным отоплением, в настоящее время, используют всё чаще, особенно в сельской местности, в районах, где нет газа и печное отопление используется традиционно или же для отопления загородных домов или дач.

При использовании такого вида отопления нет необходимости покупать дорогостоящие котлы промышленного изготовления. Это наиболее экономный вариант отопления дома с помощью твёрдого топлива. Но такое отопление имеет и свои минусы и их необходимо учесть, выбирая такой способ отопления дома.

Главными недостатками печи с водяным контуром можно считать то, что:

  • Теплообменник (регистр, печной котел) уменьшает полезный объем топливника. Чтобы это компенсировать, при кладке топливника можно подобрать необходимую ширину теплообменника и печи или устраивать печь длительного горения, а в случае монтажа теплообменника в уже существующую печь кратковременного отопления, придётся просто чаще подкладывать топливо при её топке.
  • Наружные стенки топливника такой печи будут нагреваться слабо, так как тепловая энергия горения дров будет расходоваться на нагрев теплообменника и теплоносителя в нем. Нагреваться будет, главным образом, верхняя часть печи, где располагаются ее дымовые каналы (дымообороты).
  • Несколько ухудшатся условия сжигания топлива, так как теплоноситель, циркулирующий в металлическом регистре будет забирать тепловую энергию, снижая тем самым температуру в топливнике. Особенно это заметно в начале топки.
  • Если в доме зимой проживают нерегулярно, то вода в системе водяного отопления может замерзнуть. В этом случае ее лучше заменить на незамерзающую жидкость или вообще отказаться от водяного контура.
  • Поверхность регистра необходимо периодически очищать от сажи, чтобы не снижалась эффективность передачи тепла водяному контуру.

Возможны три варианта устройства печного отопления с водяным контуром:

  • купить готовую металлическую печь или печь-камин такого типа и смонтировать под нее систему водяного отопления или подключить к уже имеющейся;
  • нанять специалиста-печника, который сложит такую печь из кирпича;
  • соорудить печь с водяным отоплением своими руками.

В последних двух случаях необходимо будет приобрести или изготовить самостоятельно печной котел или теплообменник, который является обязательным элементом водяного контура.

Устройство водяного отопления

Водяные контуры, нагреваясь от топлива, подогревают установку, нагреваются дымовые каналы, стенки отопительного агрегата. К отопителю подключают батареи, которые становятся теплыми в процессе сгорания горючего в топке. Нагретый агрегат обеспечивает теплом помещение, пока стенки полностью не остынут.

Элементы:

  • печь;
  • теплообменник, находящийся внутри, вокруг приспособления в виде змеевика;
  • водяные контуры, размещенные по периметру помещения.

Устройство прибора

Отопительная установка, нагревающая водяные контуры, более доступна, если сравнивать с другим оборудованием для нагрева воздуха.

Схема циркуляции воды в контуре

Отопительная система построена по схеме естественной циркуляции теплоносителя по водяным контурам. Прибор устанавливают в центре помещения, по кругу располагают подводящие трубы, подключенные к основному очагу нагрева.

Устройство будет эффективно нагревать помещения и обеспечивать комфортную температуру. Дома, состоящие из нескольких ярусов, невыгодно оборудовать устройством долгого горения. Придется устанавливать большую печь, присоединяя много радиаторов, это дорого, не эффективно.

Стандартная установка с подключенными радиаторами состоит из:

  • теплообменника;
  • трубопровода из металлического контура;
  • радиаторов, толстых труб;
  • расширительного бака.

Оборудование при одноразовой закладке топлива будет обогревать дом двенадцать часов.

Печь – кирпичная или металлическая

Из какого материала лучше строить устройство длительного нагревания? Чаще выбирают кирпичную или металлическую конструкцию.

Кирпичная нагревается дольше, но теплоотдача длительней. Стальное оборудование длительного горения, наоборот, нагревается быстро, а остывает за короткий отрезок времени.

Кирпичная топка

Кирпичная установка тяжелая, должна быть капитальной, с фундаментом, дополнительными креплениями. Лучше устанавливать на этапе строительства дома.

Если планируется постоянное проживание в доме, подойдет кирпичная печь. Прибор отопления дорогой, сложен в монтаже, однако, имеет высокий коэффициент полезного действия.

Металлическая печь с подключенными водными радиаторами бюджетная. Конструкции недолговечны, однако подойдут для нерегулярного нагрева воздуха в доме.

Агрегат из металла

Выбор зависит от пожеланий хозяина жилого пространства, если хочется возвести систему отопления надолго, лучше выбрать кирпичную конструкцию.

Трубы – нержавейка или металлопластик

Если используются конструкции с водяными контурами, можно выбрать стальные, металлопластиковые или полипропиленовые трубы.

Металлопластиковые трубы популярны. Однако, если нет уверенности, что температура нагреваемой воды не превысит 95 градусов по Цельсию, лучше установить термоустойчивые трубы из нержавейки.

Теплоотдача – радиаторы или регистр

Медленное поступление тепла в контуры обеспечивает длительный обогрев помещения, нужно подсоединить правильные теплообменники для установленного основного прибора.

Выбор теплообменника

Радиатор выглядит, как батарея, регистр — соединение труб. Радиатор вписывается в интерьер. Регистр подойдет для отопления частного дачного дома. Чаще встречаются в деревнях, селах, где вопрос эстетики не важен, главное финансовая выгода, простота конструкции.

Если оборудование установлено правильно, по предварительно продуманной схеме, оба теплообменника будут обеспечивать дом теплом.

Подбираем теплообменник для топки

Чаще изготавливают из стали, чугуна, меди. Теплообменник из меди качественный, но цена слишком высока. Да и самостоятельно спаять устройство сложно.

Чугун по характеристикам лучше, чем сталь. Сделать собственными руками теплообменник сложно. Если взять готовую батарею, при сгорании горючего в топке будет постепенно выгорать уплотнитель, расположенный между секциями. Это увеличивает риск утечки воды в топку, существенно снизит коэффициент полезного действия печи. Чугунную батарею сложно почистить изнутри от сажи.

Стальной змеевик или рубашка из листового металла, самый выигрышный вариант. Конструкцию просто собрать, соединив несколько элементов.

Преимущества и недостатки печного отопления частного дома

Теперь давайте разберем преимущества и недостатки кирпичных печей с водяным отоплением. К плюсам можно отнести:

  • Доступность печного оборудования для частного дома.  Они дешевле, чем другие аналоги обогрева жилья, поэтому использовать их может абсолютно каждый.
  • Простота монтажа печного оборудования в частном доме . Выполнить кладку или монтировать булерьян не сложно, поэтому сделать это можно без помощи специалистов.
  • Увеличенный КПД системы обогрева жилья печным оборудованием .  Благодаря использованию водяного контура, булерьяны и каменки могут в полной мере обеспечить ваше жилье необходимым количеством тепла.
  • Экономичность печного обогрева частного дома .  При правильном монтаже траты на содержание системы значительно снижаются.
  • Эстетичность печного оборудования для обогрева частного дома .  Если обратиться за помощью к дизайнеру, можно не только создать превосходный обогрев своего жилья, но также придать интерьеру привлекательный вид.

Разбавим все это ложечкой дегтя:

  • Низкий КПД печного обогрева частного дома .  Несмотря на то, что коэффициент агрегатов с водяным контуром высок, он все же ниже чем у газовых котлов.
  • Заслонки печного оборудования для обогрева помещения .  Так как автоматики нет, единственные элементы, которые могут понизить температуру это заслонки.

Каменка с водяным контуром в частном доме

Основные принципы устройства водяного отопления в доме от печи

Водяное отопление в частном доме от печи на дровах проектируется, в зависимости от теплотехнических и эксплуатационных характеристик отапливаемого здания.

Существует несколько решений систем обогрева, имеющих свои преимущества и недостатки:

Самоциркулирующие системы – теплоноситель внутри труб двигается посредством естественной циркуляции. Система подходит для одноэтажных домов, требует строгого соблюдения уклонов и углов.Отопление с естественной циркуляцией в системе не требует существенных материальных затрат. Эффективность обогрева снижается по мере удаления от источника тепла. Про монтаж системы с естественной циркуляцией подробно написано здесь.

Схема с циркуляционным насосом – в принудительных системах допускается любая разводка отопления в доме. На эффективность обогрева не влияет количество этажей и удаленность от источника тепла.Недостаток – система энергозависима. При отключении электричества, циркуляция теплоносителя останавливается. Про монтаж системы с насосной циркуляцией теплоносителя подробно описано здесь.

При выборе правильной схемы системы отопления, внимание обращают на общую схему разводки: одно и двухтрубное решение:

Однотрубная система отопления – подача и обратка теплоносителя поступает через одну трубу. Выполняется последовательное подключение батарей. После отдачи тепла в первом радиаторе, теплоноситель поступает во второй, оттуда в третий и т.д. Последняя батарея подключается к обратному трубопроводу отопления. Самотеком от дровяной печи однотрубную схему полноценно прогреть не получится, обязательно устанавливают циркуляционный насос.

Двухтрубная схема подключения печи – в этом случае подающий и обратный трубопроводы подходят к каждому радиатору. Преимущество схемы в более равномерном прогреве радиаторов по всей системе, отсутствие необходимости в установке циркуляционного оборудования.

При подключении печи соблюдают принцип расположения важных узлов системы отопления:

Расширительный бак монтируют в наивысшую точку системы.

В самотечной системе трубы находятся под уклоном не менее 3°.

Уровень расположения печи над полом – 15 см.

Отдельно проектируется система с внешним накопительным баком для теплоносителя. В инструкции к емкости, подключаемой к системе отопления, указывается номинальная мощность отопительного прибора, необходимая для полноценного нагрева. Точные вычисления делаются с помощью онлайн калькулятора или специалистом теплотехником.

Применение внешнего накопительного бака делает эксплуатацию печи максимально удобной. Тепло, получаемое во время пиковой теплоотдачи в процессе горения, аккумулируется в специальной емкости. После того как пламя в топочной камере погасло и теплообменник остыл, теплоноситель продолжает держать температуру, проходя через накопительный бак.

За и против обогрева дома – печь или котёл

Установка печи с водяным контуром в загородном доме целесообразна при условии обогрева небольшого здания с общей отапливаемой площадью не более 120 м². Для двухэтажных домов площадью 200 м² и выше, лучше приобрести твердотопливный котел.

Отзывы покупателей на самые современные печи показывают, что в моделях с 2012 года была существенно улучшена теплоотдача, при этом сохранились основные преимущества, недоступные для твердотопливных котлов:

Возможность приготовления пищи.

Небольшой вес и простота подключения.

Печное отопление с водяным контуром в деревянном доме имеет еще один плюс – высокую безопасность эксплуатации. Топка печи герметичная, исключается случайное возгорание в процессе горения. Стоимость печи приблизительно на треть меньше, чем у аналогичных по параметрам котлов.

Сделать водяное отопление в доме своими руками не представляет сложности. Печь устанавливается на ножки. Для подключения системы отопления предусмотрены два отвода.

Все указанные преимущества относятся к заводской продукции. Самодельные печки, как правило, имеют меньший КПД, дымят при работе, быстро прогорают и не в состоянии поддерживать полноценный обогрев дома.

При обогреве небольших домов, печка с водяным контуром может составить серьезную конкуренцию твердотопливному котлу. Но, отапливать помещения свыше 200 м², эффективнее и экономичнее котельным оборудованием.

Выбор материалов для печи

Основным строительным материалом для печей является кирпич, который укладывается на глину или специальный раствор, выдерживающий воздействие высоких температур. Сами кирпичи тоже используют специальные – огнеупорные, для кладки печей.

Существуют также специальные облицовочные кирпичи для внешней отделки. У них фигурная форма и меньшие теплопроводные свойства. Облицовка также помогает избежать резкого перепада температур между помещением и кирпичной кладкой, что пагубно сказывается на кирпиче.

Кирпич выбирают полнотелый – у него хорошая теплоемкость и теплоотдача. Для дымохода используют самый качественный кирпич, так как перепады температур снаружи дома гораздо больше, чем в помещении.

Варианты кирпича для кладки печи и дымохода могут быть разными, но важно чтобы материал выдерживал ложащиеся на него нагрузки Источник tproekt.com

Рекомендации по выбору радиаторов для системы

  • Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
  • Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
  • Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
  • Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
  • Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Способы отопления частного дома печью

Существует два основных вида печного отопления дома. Отличие между ними заключается как в принципе организации процесса обогрева, так и в конструктивных особенностях самой печи.

Первый вариант предполагает использование непосредственно тепловой энергии, выделяющейся в результате горения. Печь представляет собой классический вариант с топкой, золосборником и дымоотводами. Топка служит для закладки дров или угля, в золосборнике скапливаются твердые отходы продуктов горения (зола, шлак), которые нужно регулярно чистить, а дымоотвод служит выходом для летучих продуктов сгорания. Кроме того, по дымоотводу движется горячий воздух, поэтому часто, для увеличения времени теплоотдачи, их устраивают не прямыми, а с несколькими поворотами. Сами дымоходы представляют собой квадратную трубу из листовой стали 3-5 мм. Толщина используемого металла находится в прямой зависимости от вида топлива, которое планируется использовать. Солярка или уголь дают более высокую температуру горения, чем дрова, а, следовательно, и металл должен быть более толстым, чтобы отдалить время прогорания и замены частей дымохода.

Обогреть такая система печного отопления сможет лишь не очень большое помещение, например дачный домик. Годится такая печь, также в том случае, если помимо печного, проведена еще какая-либо система отопления, например электрическая или газовая. В этом случае печь служит для локального обогрева помещения, и выполняет некие декоративные функции, создавая специфический шарм. Кроме того, по желанию владельцев, такая печь может использоваться для приготовления и разогрева пищи. Размеры такой печи, как правило, не очень большие и располагают ее в кухне. Посмотреть варианты установки печи и организации печного отопления частного дома можно на фото.

Способы размещения печи

К этому же способу обогрева относятся и камины. Тепло поступает в помещение непосредственно из топки и распространяется только на ближайшую прилегающую зону. Комбинируя каминный обогрев с другими системами общедомового отопления можно добиться отличного эффекта «живого тепла».

Другой, более распространенный вариант отопления частного дома печью, это использование системы труб с теплоносителем (обычно вода), которые прокладывают по всем помещениям и замыкают контур. Фактически это вариант водяного отопления. Печь в данном случае служит для нагрева котла. Такое печное отопление с использование труб и радиаторов вполне применимо для обогрева даже двухэтажного дома. Еще один положительный момент: обустроить загородный дом печным водяным отоплением вполне возможно даже после окончания строительства, например, если вы приобрели готовый дом и хотите провести там новую систему отопления. Прокладка труб и установка радиаторов возможна на любом этапе эксплуатации жилья. А печь в этом варианте может быть установлена как в котельной, так и внутри жилья. В этом случае ее, как правило, дополнительно снабжают каким-либо декоративным покрытием. В таблице можно посмотреть, какой коэффициент теплоотдачи имеют разные печи.

Разновидности печей на дровах

Конструкции теплоаккумуляторы. К этой разновидности относятся русские печи, они довольно долго прогреваются за счёт своей массивности, но и тепло сохраняется столь же продолжительное время. Сегодня кирпичные «теплоаккумуляторы» в первозданном варианте можно встретить редко, поскольку гигантские конструкции потеряли свою актуальность.

В современном варианте в качестве рабочего материала используют не кирпич, а воду. Это не только более эффективно, но и позволяет транспортировать тело в любую комнату дома.

Конструкция агрегата отличается от традиционной тем, что необходимо установить теплообменник (попросту — котёл) где будет нагреваться вода, бойлер для жидкости, а также — разместить в комнатах радиаторы, которые будут нагреваться за счёт поступающей от печи горячей воды. Такую печь — теплоаккумулятор требуется протапливать не реже, чем раз в сутки — полтора.

Печи длительного горения. Обеспечивают долгосрочное поступление тепла за счёт большого запаса топлива в топке. Такой вариант печи избавляет истопника от обязанности протапливать агрегат постоянно.

В печь единовременно закладывается внушительное количество дров, но они прогорают не сразу, а по частям. Это достигается путём перекрывания заслонки поддувала (так ограничивается кислородный приток) и перекрытием трубы (так уменьшается тяга). Этот вид печей именуют пиролизными (газогенераторными), а характеризуются они как печи воздушного отопления.

Установка такой печи актуальна в случае, если дом топится не постоянно, от случая к случаю. Эффективность агрегата высока — он может прогревать просторное помещение на протяжении ночи, а при увеличенном объёме топлива — даже целые сутки.

Недостатками этих печей заключаются в высоких требованиях к дымоходу и используемому топливу, а также — в капризности настроек для эргономичной эксплуатации.

Печи с автоматической загрузкой дров

Такие конструкции отличаются от своих прочих «сестёр» долгосрочным обогревом без участия печника. Такой вариант агрегата позволяет не участвовать человеку в процессе топки несколько дней.

Принцип работы прост и сложен одновременно: непрерывное горение обеспечивается регулярной подачей дров в топку в автоматическом режиме. Сложность заключается в том, что подачу требуется организовать.

Для этого потребуется установить стеллажи-держатели, на которых будут располагаться дрова, а также — датчик тепла, благодаря его команде при снижении температуры в топку будет попадать новая порция дров.

К распилу дров придётся подойти по-иному. Если обычно дрова пилятся, а затем рубятся, то в этом случае потребуется напилить дерево в виде круглых «блинов». Эта форма гарантирует максимально удобный спуск топлива.

Готовые деревянные «блины» устанавливаются ребром на наклонённые стеллажи и подаются (катятся) в топку, как только датчик подаст сигнал. Самостоятельный монтаж такой печи весьма сложен, поскольку требует точнейших расчётов и соблюдения различных требований к оборудованию для печного отопления дровами частного дома.

Выбирайте подходящую печку на дровах соответствующую вашим требованиям и тогда ваш частный дом станет комфортным, уютным и тёплым.

Что необходимо учитывать при создании чертежей

План-проект дома с печным отоплением

Если проект дома с русской печью подразумевает прежде всего достаточный обогрев комнат, конструкцию источника тепла лучше располагать у наиболее холодной стены. Из-за такого положения исключается передвижение холодного воздуха вблизи полового покрытия.

Отопительные печи, как правило, располагают возле дверных проёмов или перегородок, разделяющих комнаты, а топочную дверцу — поближе к входной двери. Планировка дома должна быть такой, чтобы источник тепла занимал поменьше полезного пространства.

Между стропилами на крыше и балками чердачного перекрытия нужно обустроить выход дымохода. Поддувальные дверки, а также топку располагают так, чтобы до стенки или перегородки оставалось не меньше метра свободного пространства.

Правильное размещение печи

Как и в старину строить дом начинают с планирования размещения печи. Есть некоторые правила, которых следует придерживаться:

  1. Площадь помещения должна быть больше 16 квадратов.
  2. Не стоит устанавливать близко с каменной стеной, тогда большая часть тепла будет передаваться в наружную часть дома. А в деревянных домах это вовсе не рекомендуется в целях пожарной безопасности.
  3. Тяжелая печь со временем разломает любые лаги и стропила, поэтому для кирпичной печки нужен отдельный фундамент.

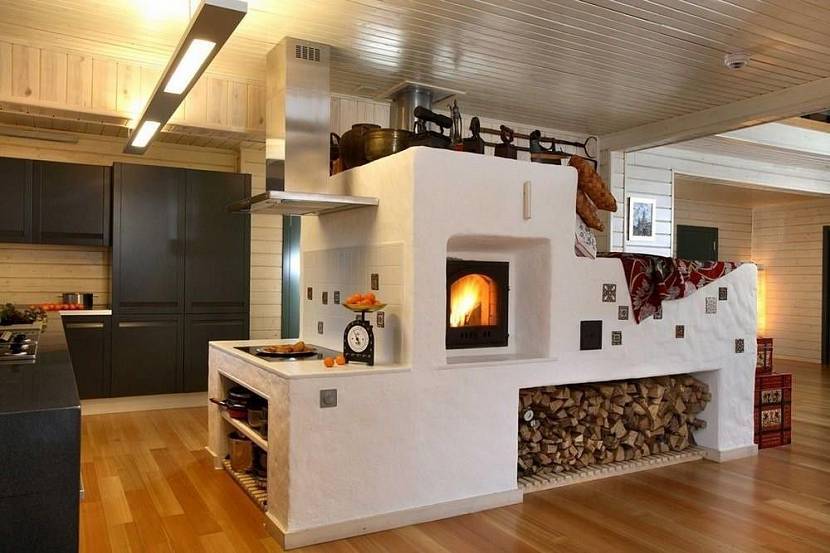

Большая печь с хранилищем для дров и с лежанкой разделяющая кухню и гостинную

Таким образом, например, ставили печи в старину, во многих деревенских избах. Печь располагается по центру, а комнаты по ее периметру. Это классический вариант размещения печи. Отапливается весь дом одновременно.

Классическая схема размещения печи

Если планировка состоит из двух комнат: общей комнаты и кухни, то разумней основную часть вынести в комнату, а варочную поверхность и топку на кухню.

Устройство водяного отопления на основе печи

Устройство водяного отопления

Если в доме более трех комнат и все их нужно отапливать, лучше отдавать предпочтение кирпичной печи с водяным отоплением. Такая конструкция дополнительно оснащена контуром, где будет нагреваться вода, оттуда она поступает по трубам в радиаторы.

Для разводки предпочтительнее всего использовать трубы, изготовленные из металлопластика или полипропилена.

Контуры имеют разное строение, но задача у всех одна – нагреть жидкость. Чтобы ускорить движение воды, дополнительно устанавливается водяной насос. По мере нагревания воды в системе возрастает давление. Чтобы она не вышла из строя, к цепи присоединяют мембранный бак. Он контролирует скачки давления воды в трубах: излишки воды при ее повышении проникают в бак, а при остывании она вновь возвращается в систему.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
