Каким должен быть уклон канализации

Калькулятор уклонов

Теория

Для того чтоб посчитать уклон для вас, для начала, нужно знать расстояние

(L) ипревышение (h). Дальше следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = м дорога поднимается на h = 30 м:

Уклон дороги = 30/ ⋅ = 6%

Чтобы вычислить превышение

(h), нужно знатьрасстояние (L) иуклон (в процентах, в промилле либо в градусах).

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, ежели расстояние L= 5м, а угол наклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Для того чтоб посчитать расстояние

(L) нужно знатьпревышение (h) иуклон (в процентах, в промилле либо в градусах).

Пример

Для примера посчитаем расстояние (L), которое будет нужно стальной дороге, чтоб подняться на (h =) 6 м при угле подъёма 30‰:

  1. Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. Технический жд словарь.&#;— Москва: Государственное транспортное жд издательство, &#;— &#;с.
  2. Александр Михайлович Прохоров. Большой энциклопедический словарь.&#;— Научное изд-во «Большая Русская энциклопедия», &#;— &#;с.
  3. Алексей Владимирович Скворцов, Павел Иванович Поспелов, Андрей Александрович Котов. Геоинформатика в дорожной отрасли.&#;— Алексей Владимирович Скворцов, &#;— С.&#;&#;— &#;с.
  4. С. К. Боголюбов. Черчение.&#;— Рипол Классик.&#;— С.&#;&#;— &#;с.&#;— ISBN
  5. Р. Мубаракшин. Знаете ли вы дорожные знаки? Все про дорожные знаки и разметку. Редакция года.&#;— Litres, &#;— С.&#;9.&#;— 99&#;с.&#;— ISBN

Как рассчитать самостоятельно наклон канализационных труб

Вы можете самостоятельно найти значение уклона труб, обустраивая своими руками канализацию в доме. Как это сделать, я расскажу дальше.

Определение уклона

Основной трудностью, с которой вы столкнетесь, как непрофессиональные строители, будет то, что мера наклона непонятна. В СНиПах и справочниках, являющихся руководством к действию для любого строителя, показываются дроби, например 0.035 либо 0.007. Скорее всего, вы привыкли использовать градусы и не поймете, какой же уклон труб обозначают данные числа.

Спешу вас успокоить, тут все предельно просто: данные дроби показывают отношение высоты понижения к метровой длине труб. Легче всего параметром оперировать в сантиметрах, например 3.5 см на 1 м либо 0.7 см на 1 м, как в выше приведенных мною примерах.

Длина сети в метрах при умножении на значение наклона даст вам общую его высоту на всем протяжении ветки.

Приведу пример:

  1. Допустим, общая длина трубопровода составляет 6 метров и необходим его уклон 0.08.
  2. Следовательно, меж началом (ближним к сливу) и концом (вход в стояк) трубы должен быть такой перепад: 6∙0.08=0.48 м или 48 см.

Как вычислить наполненность труб

Наполненность трубы канализации.

Основным параметром, которым следует руководствоваться при укладке канализационной трубы, является ее наполненность. Вы можете определить ее, согласно формуле: u=H/d. В ней:

  • H является высотой уровня стоков в трубе;
  • d обозначает ее диаметр.

При этом:

  • когда u=0, то это значит, что труба пуста;
  • когда u=1, то она наполнена полностью;
  • оптимальные величины для наполненности (К), при которых слив работает наиболее эффективно – это вилка 0.5-0.6.

Подобный диапазон объясним разными характеристиками материалов изготовления труб и уровнем потенции к созданию разграничивающего слоя, удерживаемого подле их внутренних стенок.

Приведенные мною величины наполненности дадут возможность течь отходам со скоростью около 0.7 метров в секунду. Она даст возможность твердым фракциям держаться во взвешенном виде и не оседать на стенках труб.

Подытоживая все вышенаписанное, я подвожу вас к мысли, что проектные характеристики трубопровода вам надо рассчитать по формуле K≤V√u. В ней:

  • К — является оптимальной степенью наполненности (0.5-0.6);
  • V — обозначает скорость тока отходов;
  • √u – это квадратный корень из заполняемости труб.

Как отмерить необходимый угол

Для определения нужного угла можно использовать пузырьковый угол.

Как вы уже поняли, минимальный уклон сети в квартирах зависим от сечения укладываемых труб. Так, для 50-миллиметровых изделий он должен быть 3 сантиметра на 1 метр их длины, для 85 и 100-миллиметровых — 2 сантиметра.

  1. Вы можете озадачиться вопросом, как выставить уклон трубы канализации, чтобы не вышло ошибки. Ведь полы далеко не всегда имеют абсолютно правильную горизонтальность. Я вам настоятельно рекомендую для этого использовать лазерный либо пузырьковый уровень.
  2. Также я советую вам натянуть разметочный шнур. Вы можете применить его при входе ветки в стояк и как эталонную вертикаль.

Угол входа трубы в стояк.

Ниже я публикую для вас еще одну таблицу с оптимальными и минимальными уклонами канализационных труб.

Сантехнический приборДиаметр трубы, в миллиметрахНаклоны
ОптимальныйМинимальный
Раковина400.0350.025
Унитаз1000.020.012
Ванна, умывальник, писсуар40-500.0350.025
Мойка400.0350.025

Уклон для труб внешней канализации

Профессиональная схема укладки канализационных труб.

В таблице ниже я привожу правильные наклоны для труб внешней канализации, обладающих большим сечением, относительно внутренней части системы.

Сечение трубы, в миллиметрахОптимальный уклон, в метрах на 1 м длины трубыНаклон в условиях особых, в метрах на 1 м длины трубы
1500.0080.007
2000.0070.005

Под особыми условиями инструкция подразумевает необходимость строительства системы, когда какие-либо причины мешают обустроить оптимальный наклон. Иными словами, это минимально допустимая степень снижения внешних канализационных труб.

Как я уже писал, существует и максимальная величина данного параметра. Оно равна 0.15. При уклоне больше чем 15 см на один метр труб, отводящая стоки система будет функционировать малоэффективно. Сеть станет заиливаться при слишком быстром сбросе жидкости и быстро закупорится.

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

  1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
  2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
  3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибораРасстояние между стояком и сифоном (без учета вентиляции), мДиаметр сливной трубы, ммОптимальное значение уклона системы
Биде0,7-130-401:20
Мойка1,430-401:36
Раковина0,1-0,8401:12
Ванна1,1-1,3401:30
Душевая кабинка1,6401:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)1,8-2,3501:48
Труба для сливов от стояка1000
Унитазне более 610001:20
Центральный стояк65-75

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

  • уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
  • минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
  • рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

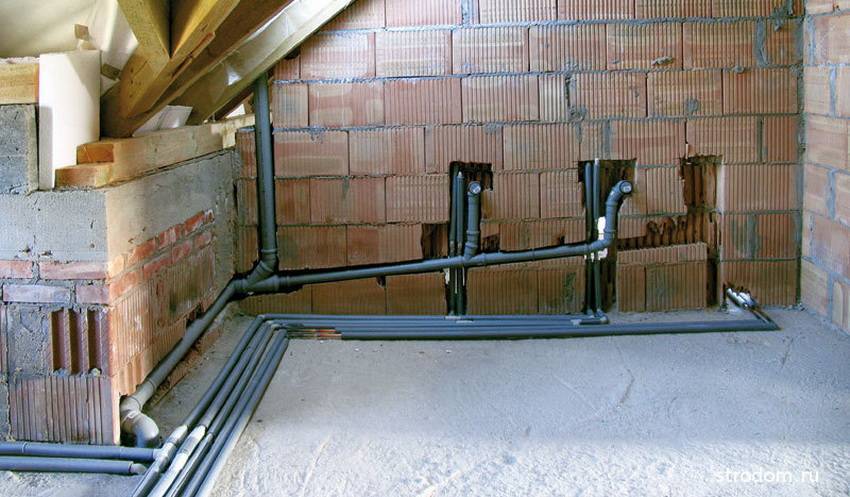

Монтаж внутренней канализации согласно всем требованиям СНиП

  • не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
  • использование прямых углов в вертикальной системе категорически запрещено;
  • допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

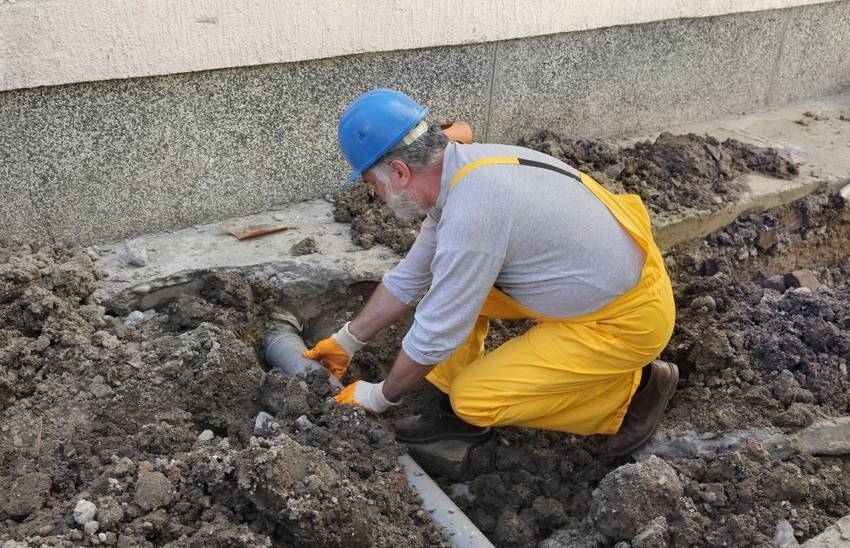

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

  • трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
  • нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
  • работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Вычисление наполненности водоотводов

Организовывая водоотвод, кроме значения угла уклона, потребуется также учесть, насколько труба наполнена стоками. Для этих целей используют формулу K = H / D (K – наполненность канализационной трубы; H – высота уровня стоков в водоотводе; D – диаметр канализационной трубы). Наполненность на уровне единицы обозначает, что внутреннее пространство трубы полностью заполнено. Пустые системы имеют показатель К на уровне нуля. Оптимальным заполнением для канализационной трубы считается уровень 50-60%. Разбежка возникает из-за наличия разной шероховатости внутри изделий.

Если водосток заполняется в не должной мере, это приводит к снижению сроку его службы. Это объясняется тем, что в условиях такой агрессивной среды воздух особо разрушающе воздействует на стенки. На показатель оптимального значения К может оказывать влияние материал изготовления трубопровода. Все они имеют способность образовывать пограничный слой. Асбестоцементные и керамические трубы должны обладать уровнем наполненности на уровне 0,6 по причине большей шероховатости, чем у пластиковых изделий, где уровень наполненности рекомендован, как 0,5.

Если все рекомендации соблюдены, скорость прохождения сточных вод будет находиться на уровне 0,7 м/с. Такой режим будет достаточным для поддержания твердых частиц во взвешенном состоянии, когда они не оседают и не налипают на внутренность стенок. При расчете параметров канализационной системы применяют формулу K≤V√y, где K – наполненность канализационной трубы (оптимальное значение 0,5-0,6); V – скорость; √y – квадратный корень наполняемости трубопровода.

Как следует из данной информации, проведение монтажа водоотводов «на глазок» является недопустимой халатностью, чреватой весьма серьезными последствиями. Любое значительное отклонение от оптимальных параметров угла наклона трубопровода приводит к тому, что он быстро забивается, изнашивается и излишне шумит. Если нет полной уверенности в том, как посчитать уклон трубопровода, лучше пригласить для этого сантехников. В любом случае, оплатить их работу будет дешевле, чем устранять последствия от неправильно организованной канализации.

Уклон канализации на метр: СНиП и нормативные параметры системы

В этой статье подробно рассматривается такой нюанс монтажа системы, как правильный уклон канализации на 1 метр: СНиП и нормативные требования, которых следует придерживаться на практике, оптимальные показатели для определенных участков, рекомендации по организации разводки трубопровода. В тексте содержится обзор распространенных ошибок и советы, помогающие их избежать, и формулы, на которые стоит опираться во время проектирования магистрали для стоков.

Для обеспечения правильной и бесперебойной работы канализации при проектировании системы необходимо соблюдать нормы СНиП

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция.

Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком.

Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

  • диаметра элементов трубопровода;
  • материала, из которого изготовлены трубы;
  • схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

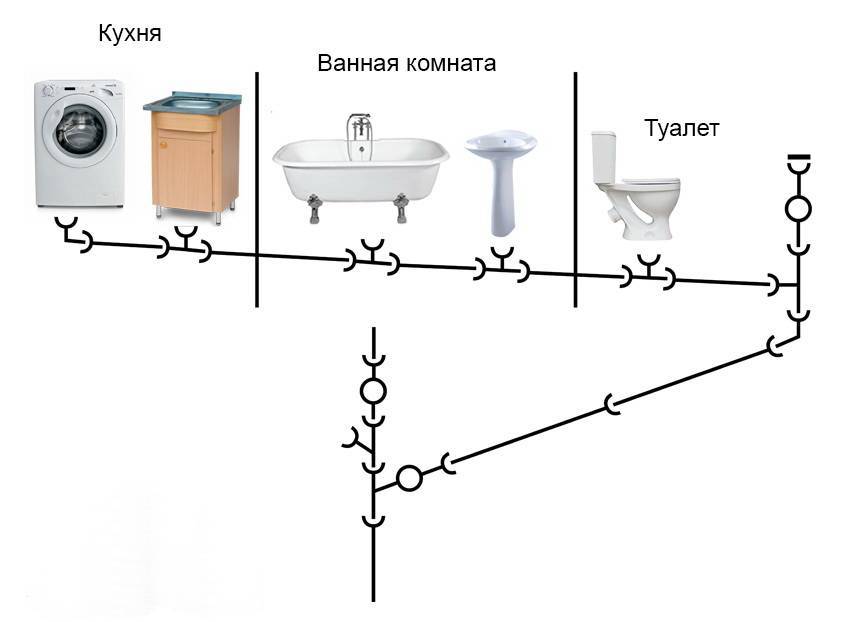

Схема канализации в квартире

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их.

Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки.

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Организация водоснабжения и канализации: СНиП внутренней сети и внешней

В первую очередь на пропускную способность трубы влияет ее диаметр. Поэтому рекомендуется подбирать угол прокладки магистрали на основе размеров сечения ее элементов. Чем больше диаметр изделия, тем меньшим будет оптимальный для перемещения воды наклон.

Минимально допустимые углы наклона на 1 м трубопровода с учетом его сечения:

Сечение трубы, смМинимальный угол наклона
40,025
50,2
7,50,013
110,01
150,0007
200,0008

Если диаметр трубы составляет 5 см, то с учетом минимального угла (0,02) после установки системы разница в высоте между размещением концов участка длиной 1 м будет составлять 2 см.

Выполнение работ

Для разбора старой канализации нужно:

  1. определить трудные места, где потребуется дополнительная работа. К примеру, место, где трубопровод проходит через стену;
  2. с использованием зубила демонтировать старые трубы. Нельзя допустить попадание чугунных частиц в главную магистраль;
  3. если менять магистральный стояк не нужно, то трубу отпилить посредством болгарки.
  4. После демонтажа работы прекращаются до полного остывания соединительных частей.

Что касается монтажа пластикового трубопровода – есть два способа. Первый основывается на монтаже с помощью клея:

  1. нарезать трубы на нужные длины;
  2. края зачистить наждачной бумагой, обезжирить;
  3. в необходимых местах нанести клей;
  4. соединить;
  5. оставить до полного высыхания – 1 час.

Второй способ:

  1. нарезать трубы, зачистить их;
  2. нагреть паяльное устройство до 260 градусов;
  3. зафиксировать соединитель и трубу на паяльнике;
  4. соединить в разогретых местах;
  5. проверить швы.

Примерный расчет уклона для 110-миллиметровой трубы

Такие трубы в основном используются для наружной канализации. По ГОСТу здесь коммуникация монтируется с уклоном в 2 сантиметра на м. п.

Для того чтобы определить подходящий в вашем случае оптимальный угол, требуется умножить общую длину коммуникации на норму, рассчитанную для конкретного диаметра (20 миллиметров). В данном случае на 10 метров разница уровней верхнего конца и нижнего составит 20 сантиметров.

Вот другие стандартные величины, от которых следует отталкивается при сооружении канализации:

  • выход из особняка производится на глубине в 70 см;
  • вхождение в септик – 80;
  • расстояние до очистного сооружения – 10 метров.

Делая расчет учитывайте лишь диаметр трубы, ведущей из дома непосредственно в:

  • канализацию;
  • сливную яму;
  • септик.

Не следует ее путать с вентиляционной (фановой), ее размеры здесь роли не играют.

Как выставить угол наклона трубы

Самый простой способ – использование пузырькового уровня с дополнительными рисками. Если на колбе с пузырьком имеется по три черты с каждой стороны, значит, этот уровень как раз подходит. Каждая черта соответствует наклону в 1 см на каждый метр.

Инструмент закрепляется сверху на трубе, и далее с помощью подкладок выставляется наклон, чтобы пузырек коснулся нужной отметки.

Второй способ – это измерение расстояния от горизонтальной плоскости концов участка. Соотношение длины трубы и высоты подъема верхней стороны соответствует требуемому коэффициенту наклона.

Третий способ это выставление по уровню двух меток по краям маршрута. Между ними натягивается нить или бечевка, по которой уже ориентируются при составлении трубопровода.

Самый наглядный способ – использовать лазерный нивелир и лазерный уровень для построения требуемой плоскости. Особенно это поможет при прокладке труб в штробе и зашивки в стены с использованием короба.

https://youtube.com/watch?v=kSrrzzrgXg8%3F

Наружной

Уклон для труб:

  • D 100 мм – 0,012;
  • D 150 мм – 0,01;
  • D 200 мм – 0,07.

Линия наружной канализации от дома к точке сброса должна находиться в одной плоскости и с одинаковым наклоном по всей длине. Не допускается комбинирование нескольких диаметров трубы или наличие переходов в наклоне линии. Если по каким-то причинам нужно отойти от данного правила, то в точке сочленения различных участков формируется смотровой колодец.

Чтобы сформировать требуемый угол снижения, желательно саму траншею рыть именно с учетом увеличения глубины. Обязательно выбирается грунт на 20-25 см глубже, чем требуется канализации для формирования песчаной подушки. После этого засыпается часть песка, и формируются опоры под каждым отдельным элементом. Далее засыпается остаток песка с утрамбовкой.

Как определяется точное значение

Для некоторых, расчет уклона может показаться сложным, а все потому, что в справочных изданиях норма уклона указана в виде дробей 0,04 или 0,008. Если вы привыкли ориентироваться по градусам, то эти цифры могут быть и вовсе не понятны. На самом деле все просто. Дробь – это соотношение значения понижения трубы к длине трубы. Если всю длину трубы в метрах умножить на значение уклона, тогда получится результат высоты всего уклона на всей продолжительности трассы. Вот для примера: если вся длина составляет 7,6 м, а снижение необходимо на 0,07, то между концом трубы и уровнем ее начала необходим перепад, вот как это выглядит в цифрах:

Н = 7,6 × 0,07 = 0,53 м, то есть 53 см
Расчет уклона трубы

Сейчас читают

Расчет наполняемости трубы

Значение уклона напрямую будет зависеть только от диаметра канализационной трубы. В большинстве случаев при сооружении канализации в загородном доме применим безрасчетный метод, при этом используются показания рекомендованные в СНиП. Однако, в некоторых случаях, его можно высчитывать по очень простой формуле:

V √ H/d ≥ K

В этом случае «К» будет обозначать коэффициент уклона, «V» скорость движения стоков внутри трубы, «Н» мера наполнения трубы и «d» диаметр труб.

Обратите внимание! Во время расчетов важно следить за тем, чтобы соотношение скорости движения стоков к наполнению трубы не было больше «К». Например, в стальных трубах он равняется 0,6, а в стеклянных или пластиковых – 0,5. Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек

Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.
Как правильно отмерять

Исходя из этого, требуется учесть тот фактор, что скорость движения стоков не должна быть меньше 0,7 м/сек или даже быть больше, а наполнение самой трубы должно быть не менее 0,3 м/сек. Если канализационная система будет сильно нагружена, тогда в процессе ее проектирования используются усложненные расчеты. Если вы имеете частный загородный дом, то подойдет и безрасчетный вариант определения уклона, так как в таких условиях канализационная система не будет испытывать больших нагрузок.
Как правильно отмерять

Минимальный уклон канализационной трубы по СНиП для квартиры имеет свои четкие показатели:
50Ø – 3 см/м.
100Ø – 2 см/м.

Итак, как рассчитать уклон канализации, чтобы не промахнуться и попасть в этот небольшой зазор? В этом случае нельзя ориентироваться просто по уровню пола. Они не всегда идеально ровные, поэтому использовать их, как эталон, не следует. Лучше всего применить лазерный уровень или хотя бы пузырьковый. Можно также поступить следующим образом: натянуть леску от начала к концу прокладки трубы, но этот вариант не оптимальный. Лучше всего использовать уровень, который точно поможет соблюсти небольшой уклон.

Вот некоторые показатели, которые подскажут, какой угол уклона канализационной трубы предназначается для отдельных размеров труб канализации:
50Ø мм – будет иметь оптимальный показатель 0,03.
85Ø — 100Ø мм – будет иметь 0,02.
Для отвода стоков из умывальника используются трубы 40Ø — 50Ø мм. Для них оптимальный уклон 0,035, а минимальный 0,025.
Для отвода стоков с унитаза используется труба 100Ø мм. Для нее оптимальным уклоном будет 0,012 или 0,02.

Уклон канализации на 1 метр: СНиП и его роль в проектировании системы

Комфортное проживание в загородном доме возможно только при наличии системы, предназначенной для отвода и утилизации бытовых стоков. Для этих целей используется канализация автономного типа (централизованная для квартир) или септическая конструкция. Внутри системы перемещение отработанной жидкости по трубам осуществляется безнапорным способом. Другими словами, загрязненные стоки транспортируются к месту очищения самотеком. Этому способствует естественная гравитация, которая достигается за счет уклона магистрали.

В большинстве канализационных систем стоки выводятся за счет естественной гравитации, поэтому трубы должны монтироваться с уклоном

Важно! Естественная гравитация появляется лишь в том случае, если канализация располагается под определенным уклоном. При этом система будет нормально функционировать, только если уклон канализации на каждый метр трубопровода будет соответствовать нормативным требованиям СНиП. Оптимальный коэффициент уклона также зависит от дополнительных факторов:

Оптимальный коэффициент уклона также зависит от дополнительных факторов:

  • диаметра элементов трубопровода;
  • материала, из которого изготовлены трубы;
  • схемы внешнего и внутреннего размещения канализации.

Несмотря на кажущуюся простоту, в результате некорректного проектирования очистных сооружений канализации и отводящей стоки магистрали в коллекторах могут формироваться засоры и пробки, а сама система не сможет полноценно выполнять свою основную задачу.

Как избежать ошибок при монтаже канализации в квартире своими руками

Когда речь идет об уклоне трубопровода, важно не опускаться в крайности. Существует лишь два вида популярных ошибок, которые допускают неопытные люди при строительстве канализации

Схема канализации в квартире

В первом случае наклон магистрали отсутствует либо его недостаточно для перемещения жидкости самотеком. В результате снижается скорость потока, из-за чего плотные фракции не смываются, а остаются на внутренних стенках труб. Наблюдается постепенное накапливание осадка, который перерастает в засор.

Частично сточная вода с примесями фракций различной плотности задерживается на стенках магистрали, в результате чего трубопровод покрывается илом и начинает источать неприятные запахи, которые проникают обратно в помещение. Поэтому придется регулярно выполнять прочистку канализации в частном доме или квартире, где монтаж системы выполнен с нарушением требований.

Чрезмерный наклон системы также может создать предпосылки для частых чисток в целях профилактики. Интенсивный поток жидкости с высокой скоростью не сможет захватить твердые частицы со стенок и смыть их. Более того, в процессе перемещения воды фекальные фракции будут наслаиваться, и прессоваться на стенках канализации. В этом случае все запорные клапаны и места стыков труб будут подвергаться серьезным нагрузкам, что увеличивает риск поломки

Поэтому очень важно придерживаться рекомендуемых параметров, приписанных в документах СНиП

Использование расчетного и оптимального уровня наполняемости

Также у пластиковой, асбестоцементной или чугунной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить расчетную наполненность можно при помощи формулы:

Y=H/D, где

  • Н – уровень воды в трубе;
  • D – ее диаметр.

Минимальный допустимый СНиП 2.04.01-85 уровень наполняемости, согласно СНиПа — Y=0,3, а максимальный Y=1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. На практике расчетная наполняемость лежит в диапазоне: 0,3<Y<0,6. Этот коэффициент, часто принимают за 0,5 или 0,6 и считают их оптимальными. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок).

Гидравлический расчет на наполняемость и угол уклона

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Согласно СНиП, скорость движения жидкости должна быть не менее 0,7 м/с, что позволит отходам быстро проходить мимо стенок, при этом не прилипая.

Примем H=60 мм, а диаметр трубы D=110 мм, материал — пластмасса.

Следовательно, правильный расчет выглядит так:

60 / 110 = 0,55 = Y – это уровень рассчитанной наполненности;

Далее используем формулу:

K ≤ V√ y, где:

  • К — оптимальный уровень наполненности (0,5 для пластмассовых и стеклянных труб или 0,6 для чугунных, асбестоцементных или керамических труб);
  • V — скорость движения жидкости (минимально берем 0,7 м/с);
  • √Y – квадратный корень расчетной заполняемости трубы.

0,5 ≤ 0,7√ 0,55 = 0,5 ≤ 0,52 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент оптимальной наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности. Формула нам показала, что скорость мы выбрали правильно, то есть минимально возможную. В тоже время увеличить скорость мы не можем, так как нарушится неравенство.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Уклон канализационных труб схематически

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры.

Следовательно на метр будет использоваться больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный.

Резюмирую скажем, что согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  1. На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  2. Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 см;
  3. Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  4. Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  5. При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, самым минимальным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  6. Перед работой нужно обязательно составлять план.

Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.

определить уклон

Калькулятор уклонов

Калькулятор уклонов

поможет Для вас в подходящий момент рассчитать уклон, превышение или расстояние без всяких проблем.

Калькулятор способен рассчитать уклон крыши

.уклон трубопровода .уклон лестницы .уклон дороги и тд. Также есть возможность рассчитать превышение меж точками либо расстояние от точки до точки (полезно в геодезии).

Порядок работы:

1. Выбрать ту величину, которую Для вас необходимо рассчитать2. Выбрать в какой единице измерения вы желаете задать/рассчитать уклон (на выбор 3 вида: градусы, промилле, проценты)3. Задать 1-ую неизвестную4. Задать 2-ую неизвестную5. Надавить клавишу «Расчет»

Для справки:

— уклон в градусах считается через тангенс угла:tgx = h / L — уклон в промилле считается по последующей формуле:x = * h / L — уклон в процентах считается по последующей формуле:x = * h / LКалькулятор уклонов

сотворен как дополнение к главным онлайн расчетам на веб-сайте, и ежели он Для вас приглянулся, то не запамятовывайте говорить про него своим друзьям и коллегам.

Расчёт наклона для внешной канализации

Для собственного дома нужно знать, что установка ливневой системы чрезвычайно хлопотная работа. Ливневая канализация состоит не лишь из трубопровода, но и из канав, которые отводят также воду. Наименьшим уклоном на один метр ливневых труб зависит также вида и какой у него диаметр.

Для ливневой канализации трубы должны быть в поперечнике — мм, а уклон при мм – , а при мм – то есть, чем больше поперечник, тем меньше наклон. Так как вода в таковой канализации в любом случае будет проходить без каких-то сложностей. А также наклон зависит и от того, как поверхность у водоотвода. Ежели она шершавая, тем больше необходимо его делать и наоборот.

Для внешной системы употребляют нивелир. Опосля того как все трубы соединены, благодаря нивелиру выставляется их верный наклон. Но одному управится чрезвычайно трудно. Для таковой работы пригодится минимум 3 человека: один выставляет наклон, иной смотрит за тем, какой уровень указывает нивелир, а 3-ий, естественно, занимается управлением этого процесса.

Основные правила для подсчёта уклона и установки канализационной трубы:

  1. Для трубы, которая в поперечнике составляет 50 мм, на один метр нужно по 3 см угла, а ежели поперечником мм, то 2 см.
  2. Общей длинноватой угла трубопровода как для внешной, так и для наружной системы является 15 см.
  3. При подсчёте норм для внешной канализационной системы, согласно СНиП, необходимо учесть как сильно промерзает земля.
  4. Используя вышеуказанные формулы может быть и самим рассчитать верный наклон трубы, но в свою очередь, для доказательства собственных расчётов нужно проконсультироваться со специалистами.

Что получаем в итоге?

Проложенный таким образом канализационный трубопровод сохраняет уклон, это гарантирует, что весь сток протечет по трубе и попадет в септик.

Источники

  • https://stroy-okey.ru/house/vodoprovod/uklon-kanalizacionnoj-truby-po-snip-tablicy-pamyatka-i-pravila-rascheta/
  • https://vseotrube.ru/kanalizatsiya/uklon-v-chastnom-dome-i-kvartire
  • https://truby-moskva.ru/kak-rasschitat-uklon-kanalizatsionnoj-truby.html
  • http://okanalizacii.ru/sistemy/uklon-kanalizacii-na-1-metr.html
  • https://kanalizaciyadoma.com/montazh/uklon-kanalizatsii-v-chastnom-dome-kakoy-dolzhen-byt.html
  • https://poweredhouse.ru/uklon-kanalizacionnoj-truby-dlya-vnutrennej-i-naruzhnoj-kanalizacii/
  • https://glav-dacha.ru/uklon-kanalizacionnoy-truby/
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
