Выбор подходящего места для установки кондиционера
Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:
Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления;
Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере);
Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров;
Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства
150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха;
Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно);
Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ;
Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.
Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.
Проектирование, схемы расположения и подключения
Сначала устанавливают внутреннюю часть кондиционера. Аппарат замеряют со всех сторон. Монтажную стальную раму размещают горизонтально на стене, проверяя при помощи уровня. Затем отмечают места, где будут находиться крепежные запчасти.
Перфоратором в стене сверлят отверстия и помещают внутрь них дюбели. Монтажную панель помещают на стену и прикрепляют саморезами. Фен цепляют на специальную пластинку и удостоверяются в его горизонтальном положении. Перекосы могут привести к тому, что конденсат будет оставаться на поддонах и протечет на стены.
Пример готового проекта
Проектирование систем кондиционирования подразумевает, что для установки трубопроводов сначала нужно разрезать медную трубу на метровые куски с запасом для изгибов
После этого изделие осторожно сгибают без изломов и с сохранением предельно возможного радиуса в 10 см. На трубки натягивают шланги из пенополиуретана для теплоизоляции
Можно использовать и поролон, но он слишком быстро приходит в негодность.
Фланцы накручивают на концевые части трубы, затем эти концы развальцовывают. Трубы, холодные и горячие штуцеры поочередно объединяют в единую конструкцию, уточнив их диаметры. Фланец на штуцере затягивают плотно, но не слишком туго. Отрезок пластиковой армированной трубы используют в качестве канала дренажа, подсоединив его к стоку при помощи термоусаживаемой трубки или фланца.
Наружный блок лучше устанавливать как минимум вдвоём. С помощью уровня рисуют разметку и просверливают отверстия перфоратором. В них закручивают анкерные болты, к которым затем гайками присоединяют кронштейны. Под лапами наружной части плотно ставят резину, чтобы понизить вибрации. Затем проверяют, достаточно ли прочно установлен крепеж, и насаживают непосредственно внешний блок.

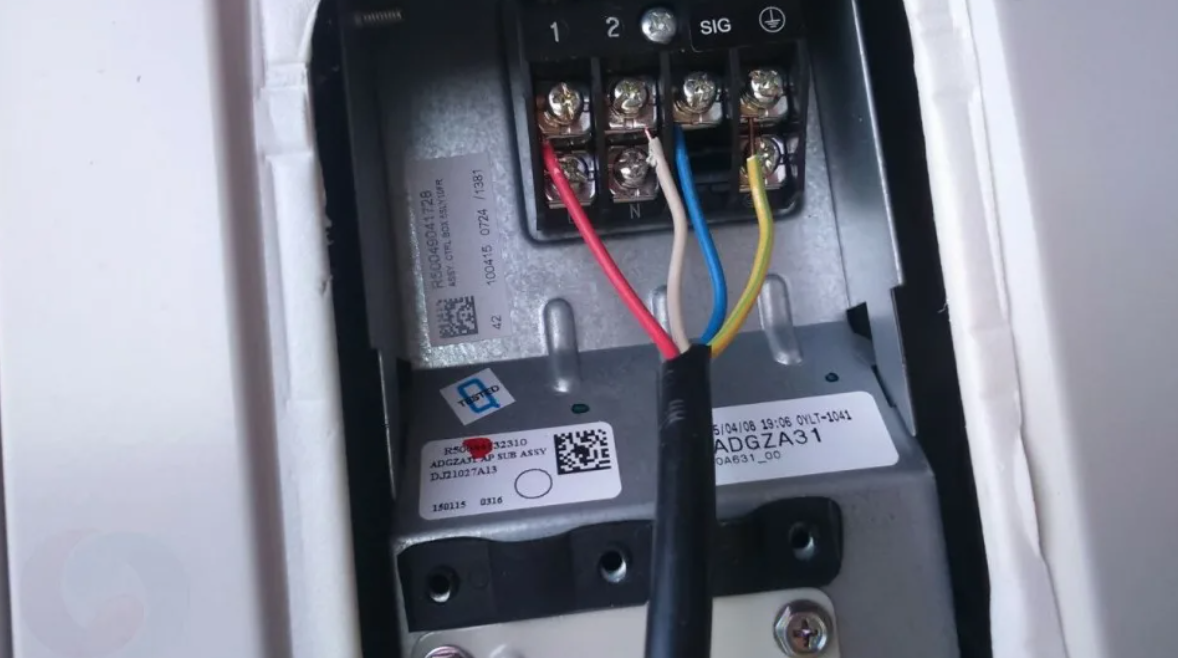

При соединении блоков между собой должна быть соблюдена схема подключения кондиционера. Это делают через каналы, расположенные в стене. Кабель подключают к клеммам, цвет которых такой же, как и у главной проводки. Если уровни расположены с перепадом более 5 м, потребуется изготовление специальной петли.

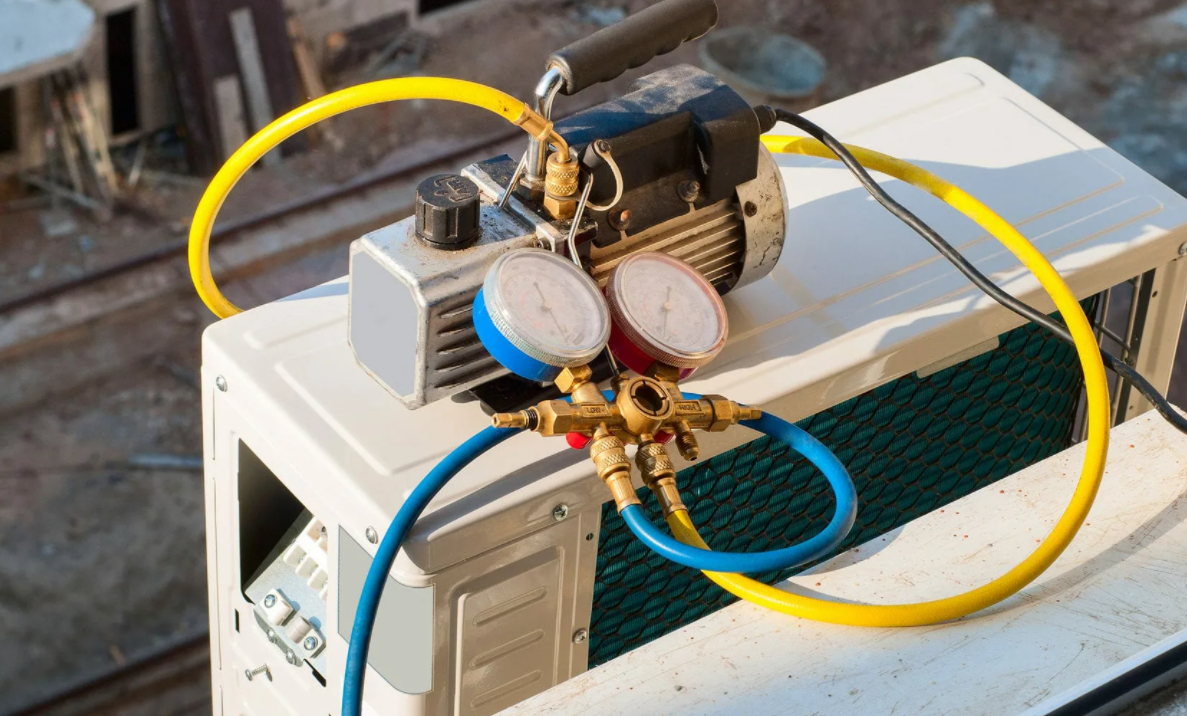

Вакуумизация кондиционера
А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.
Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.
Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.
А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.
Это в дальнейшем приводит к двум последствиям:
разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя
постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров
Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.
Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.
Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.
Когда звук практически пропадет, с этого момента и начинайте отсчет времени.
https://youtube.com/watch?v=BUEBqJV1yMI%3F
Способы установки кондиционера
Стандартная схема монтажа выглядит следующим образом – наружный блок устанавливается за стеной сразу напротив внутреннего блока. За счет этого расстояние между ними минимально, что позволяет существенно сэкономить на расходных материалах и уменьшить стоимость работ. К тому же, чем меньше расстояние между блоками, тем эффективнее работает кондиционер, так как хладагент в процессе циркуляции не нагревается. Соответственно, снижается уровень энергопотребления; и кондиционер, и, в частности, компрессор, испытывают меньшую нагрузку. Это сказывается на его сроке службы, существенно продлевая его.
Распространенные ошибки в процессе установки кондиционера
При непрофессиональном монтаже пользователи могут допустить ряд ошибок:
- укладка труб с перегибами — увеличивается нагрузка на компрессор;
- установка внешнего блока на балконе с остеклением — теряется нормальная циркуляция воздуха;
- расположение кондиционера рядом со сварочными аппаратами;
- неровное расположение блоков — конденсат начинает стекать на пол;
- выбор оборудования с отсутствием опции авторазморозки — на режиме обогрева внешний блок леденеет.
Для нормальной эксплуатации кондиционера нужно регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система шумит — нарушается балансировка вентилятора или изнашиваются подшипники. Указанные поломки должен устранять только мастер.
Выбираем место для внутреннего блока
Начнем с самого простого: выбор места размещения с точки зрения удобства пользования. Внутренний блок надо разместить так, чтобы охлажденный воздух распространялся по всей комнате, но не попадал напрямую на кровать, рабочий стол, кресло. В принципе, можно перенаправить поток при помощи подвижных жалюзи, но гораздо лучше изначально подумать об этом.
Варианты расположения внутреннего блока сплит системы
Наиболее правильное в этом случае решение разместить кондиционер над изголовьем кровати, над или сбоку от стола. В этом случае поток холодного воздуха будет «обтекать» место отдыха или работы, что гораздо более комфортно и менее опасно для здоровья.
Кроме того есть технические моменты, которые надо предусмотреть до того как начата установка кондиционера своими руками. Внутренний блок соединяется с наружным при помощи трассы из медных труб и кабеля управления. Выходы для подключения трассы находятся справа (если смотреть на блок спереди), но их можно выгнуть таким образом, чтобы они оказались слева или снизу. Эти выходы — это медный трубки длиной 30 см.
Выходы из наружного блока сплитсистемы (вид сзади)
К ним подключается трасса (пайкой или развальцовкой), а место соединения должно быть доступно для обслуживания. Потому этот участок трассы в стену (в штробу) не прячут, а закрывают декоративным коробом. При этом трассу можно располагать по-разному — в зависимости от того, на какой стене повесили внутренний блок и где по отношению к нему находится наружный блок.
Блок слева от наружной стены
Если внутренний блок находится слева от внешней стены, а трассы выходит ровно, минимальное расстояние от стены до блока — 500 мм (1 картинка на фото). Его можно уменьшить до 100 мм если трассу завернуть на прилегающую стену, но общая ее длина не должна быть меньше 500 мм. Если это невозможно, вывести отводы можно слева и уложить трубы в штробу (рисунок справа). В данном случае это возможно, так как место соединения выводов и трассы получается под крышкой корпуса, так что оно доступно для ремонта и обслуживания.
Варианты прокладки трассы хладагента если внутренний блок кондиционера находится слева от наружной стены
Если по наружным стенам здания нельзя тянуть кабели, трубы и т.п. (чтобы не портить внешний вид), придется всю трассу укладывать в помещении. Менее затратный вариант — провести ее в углу, закрыв специальными коробами. Такое расположение удобно, так как потом можно короб закрыть шторами.
Установка кондиционера своими руками: если трасса должна проходить в помещении
Второй вариант более трудозатратный (штробу сделать сложнее), но с эстетической стороны более выигрышный — это вывод перевести на левую боковую панель и уложить все в сделанную выемку.
На стене справа от наружной
Этот вариант можно назвать типовым — это стандартное решение при выборе такого местоположения. чаще всего трассу в коробе выводят прямо в стену, но если необходимо, ее можно опустить в углу (тоже закрыв коробом).
Пример монтажа внутреннего блока кондиционера на справа от наружной стены
При необходимости можно ее уложить в штробу (место соединения — в корпусе). Если трассу нельзя проводить снаружи здания, можно ее уложить в штробу в помещении. Трасса может быть похожа на два последних фото в предыдущей главе.

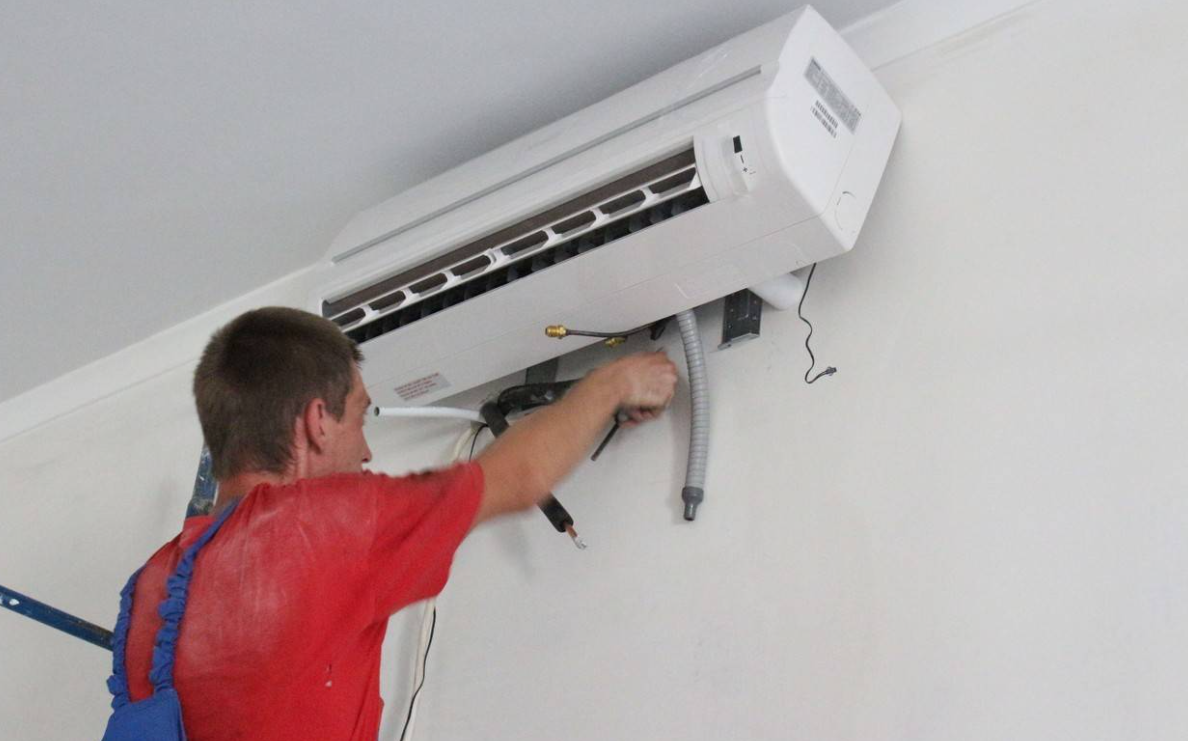

Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
Инструкция
Как установить кондиционер самостоятельно поэтапно рассмотрим далее.

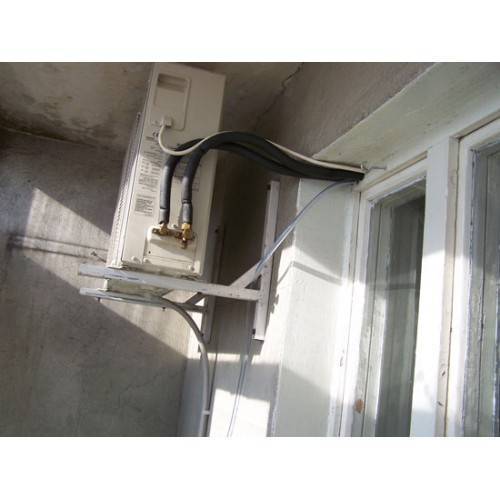

Как крепится часть системы на улице
Важно понимать, что учитывая наличие компрессора, вес данного элемента не менее двух десятков килограмм. По правилам, установку внешнего блока кондиционера лучше выполнять с помощником
Пошаговая инструкция:
- Уровнем разметьте помещение.
- Сделайте необходимые отверстия, применяя перфоратор.
- Вкрутите в полученные отверстия анкеры.
- Закрепите кронштейны, применяя гайки.
- Уложите слой резины, чтобы снизить вибрации на лапки внешнего модуля.
- Проверьте надежность крепления, и навесьте наружный модуль.
Внутреннеблочный монтаж
Выполняется так:
- Замерьте устройство.
- Разместите стальную раму для монтажа по горизонтали стены, и проверьте уровнем.
- Поставьте точки, где будут находиться крепежи.
- Сделайте дырки, применяя перфоратор.
- Зафиксируйте дюбеля из пластика, применяя молоток.
- Сложите монтажную панель к стенке, и зафиксируйте ее саморезами.
- Подвесьте фен на пластину, и проверьте горизонтальность.
Как подключить электропроводку
Монтаж внутреннего блока включает прокладку отдельной проводки, диаметром около 1,5 мм2. Также потребуется автомат отключения. После укладки проводки ее нужно подключить к щитку. Для этого соедините нулевой провод с желто-зеленым. Чтобы узнать, где «+» и «-», воспользуйтесь индикатором.
После воспользуйтесь многожильными проводами с изоляцией, чтобы скрепить клеммы нескольких блоков. Пропустите провода сквозь дырки в стене.
Как проложить трубы
Разрежьте трубы из меди, оставляя запас 50 см, чтобы можно было сделать изгибы. Выгибание легче проводить специальными инструментами. Это позволят предотвратить вмятины и растрескивания. На трубы наденьте теплоизоляционный материал. Поверх — резьбовые фланцы. Следите за тем, чтобы резьба была на конце трубы.
Далее можно приступать к развальцовке труб. Работа должна быть аккуратной, чтобы избежать трещин и канавок. Гайка должна легко фиксироваться на вальцовке. Затягивать ее нужно специальным ключом. После этого нужно соединить трубопровод и штуцеры, на которых закручиваются фланцы. Следите за плотностью соединения, чтобы жидкость не вытекала. После к сточному патрубку присоедините пластиковую трубу с корпусом из арматуры. Дренажный элемент отведите от стенки подальше.
Следующий этап – заведение трубы в отверстие. Далее нужно все выровнять, и закрепить с наружной стороны стены, применяя хомуты. Вблизи присоедините кабель проводки, и подключите трубопровод к наружному блоку. Для герметизации щели потребуется силикон или строительная пена, которой вы заполните отверстие.
Вакуумирование системы
Этот этап монтажа позволяет удалить пыль и влагу из сплит-системы.
Вакуумирование заключается в применении вакуумного насоса, который присоединяется в системе. Откачка воздуха должна длиться не менее 60 минут.
Тестирование
Заполнение аппарата осуществляется баллоном, внутри которого содержится охладительный агент. Его нужно подключать, применяя манометр с переходником. Давление должно быть таким, как прописано в инструкции. Электрические провода соедините с клеммами, соблюдая правила нулей и нейтрали. Фазные провода крепятся по оттенкам. Если у вас кондиционер с хладоном, не следует заполнять его фреоном. Сплит-системы с фреоном не должны заполняться хладоном.
Тестирование кондиционера осуществляется по такому принципу:
- Запустите автомат разъединения.
- Кондиционер перейдет на стадию тестирования автоматически. Также можно запустить активацию пультом, если он поставляется в комплекте.
- Если в конце тестирования поступает воздух, включите положение «жалюзи».
- Выполните тепловую экранировку, применяя тонкий алюминий. Так вы сможете сэкономить не менее 2% электричества.
- Жгуты и патрубки дренажа обмотайте изолентой, которая влагоустойчивая.
- Тщательно заделайте отверстия.
Как установить мобильный кондиционер
Мобильный кондиционер установить намного проще, чем любой другой. Но и здесь потребуются некоторые навыки работы. Также необходим следующий набор инструментов:
- Плотная пластмасса (толщина 10-12 мм). Она потребуется для создания барьера между прохладным воздухом в помещении и теплым снаружи.
- Пила для пластика.
- Малярный скотч или лента, с помощью которой фиксируется лист.
- Монтажная пена или любой уплотнитель, который обеспечит водо- и воздухонепроницаемость.
Вариант установки мобильного устройства
Лучше всего мобильный кондиционер поставить возле окна, при этом избегая переломов на шланге воздухоотвода. Последовательность действий по монтажу следующая:
- Производятся все необходимые замеры и диаметр воздухоотвода.
- Вырезается отверстие для него. Оно должно быть на 3-4 см. меньше самой трубы. Это поможет плотно ее зафиксировать.
- Производится герметизация оргстекла. Это можно сделать с помощью липкой ленты, герметика или монтажной пены.
- Нужно открыть оконную раму и закрепить там вставку из оргстекла. Сделать это можно при помощи той же ленты или герметика.
- После этого можно установить сам моноблок. Для этого выбирается место для его монтажа, в воздухоотвод вставляется дренажный шланг, а он – в вытяжное отверстие моноблока. Другой конец шланга выводится на улицу.
- Через 2-3 часа можно .
Фото установки кондиционера своими руками
Также рекомендуем просмотреть:
- Вентилятор своими руками
- Прикормка своими руками
- Откатные ворота своими руками
- Ремонт компьютера своими руками
- Станок по дереву своими руками
- Столешница своими руками
- Брусья своими руками
- Лампа своими руками
- Котел своими руками
- Отопление своими руками
- Фильтр для воды своими руками
- Как сделать нож своими руками
- Усилитель сигнала своими руками
- Ремонт телевизора своими руками
- Зарядное для аккумулятора своими руками
- Точечная сварка своими руками
- Дымогенератор своими руками
- Металлоискатель своими руками
- Ремонт стиральных машин своими руками
- Ремонт холодильника своими руками
- Антенна своими руками
- Ремонт велосипеда своими руками
- Сварочный аппарат своими руками
- Холодная ковка своими руками
- Трубогиб своими руками
- Дымоход своими руками
- Заземление своими руками
- Стеллаж своими руками
- Блок питания своими руками
- Светильник своими руками
- Жалюзи своими руками
- Светодиодная лента своими руками
- Нивелир своими руками
- Замена ремня ГРМ своими руками
- Лодка своими руками
- Как сделать насос своими руками
- Компрессор своими руками
- Усилитель звука своими руками
- Аквариум своими руками
- Сверлильный станок своими руками
Что помогает и что мешает работе кондиционера
Для того, чтобы split система исправно функционировала и при этом экономила электроэнергию при установке важно выполнить следующие условия:
— не допускать проникновение теплого воздуха внутрь оборудования – при соприкосновении холодной и горячей зон сильно увеличивается потребление электричества. В этой ситуации компрессор вынужден перегонять тепло внутри системы, а это дополнительные затраты.
— содержать систему в чистоте – вакуумный насос настолько высокоточное и чуткое устройство, что пыль и небольшой мусор могут сломать его.
— соблюдать герметичность системы – из-за ее разгерметизации быстро вскипающие жидкости могут просто испариться. Это может случиться даже через мельчайшее отверстие.
— внешний блок необходимо располагать ниже, чем внутренний – это создаст термосифонный эффект (теплая жидкость поднимается), что делает работу компрессора легче. Если этого не сделать, то будет неминуем чрезмерный расход электричества, так как жидкость будет подниматься, преодолевая обратный термосифонный эффект.
— внешний блок необходимо располагать в прохладном месте, в тени – дополнительное нагревание извне увеличивает расход электроэнергии на охлаждение системы.
— нельзя допускать, чтобы дренажная трубка изгибалась вверх, так как подобные извилины моментально заселяются микробами и плесенью, и в результате становятся источником заразы.
Разметка и установка внутреннего блока
На стене, где отсутствует разводка электричества, с помощью уровня отмеряют нужную длину от стен и ставят точки. В них будут установлены дюбеля, которые станут опорой креплений самого кондиционера
Важно, чтобы внутренний блок был установлен максимально ровно по горизонтали
В отмеченных точках с помощью перфоратора делаются отверстия, куда вводятся заглушки из пластика для дюбелей. Далее устанавливается пластина и сами дюбеля
После выполненных работ важно проверить уровень. Если имеются значительные погрешности, то отверстия сверлят в другом месте
С помощью перфоратора делают сквозное отверстие в стене, через которое будет выводиться шланг межмодульной трассы. Для укладки соединений стену штробят или формируют короб. Оба способа хороши и имеют свои нюансы. В штробы удобно укладывать провода, но их в дальнейшем придется замазывать. Короб предполагает поверхностное крепление коммуникаций, но внешне это не всегда так красиво, как бы этого хотелось.
Требования к штробам:
- Уклон не менее 1 см на каждый метр длины – обеспечит правильную и бесперебойную циркуляцию конденсата в дренаже.
- Толщина штробы – не менее 5 см, чтобы дренаж и кабель располагались не в плотный контакт.
Крепления для наружного блока
Наружный блок весит немало килограмм, поэтому важно правильно его закрепить. Особенно, если планируется установка на фасаде многоквартирного дома
Ведь сорвавшийся с крепления наружный блок может стать причиной несчастного случая.
Итак, наружный блок можно смонтировать либо вертикально на стену, либо горизонтально на крыше/отмостке. Во всех случаях используется специальное крепление — кронштейн. Он должен быть изготовлен из прочной стали.
Производители указывают вес, на который рассчитана прочность того или иного кронштейна. Мы рекомендуем подбирать крепления с запасом по весу, поскольку на блоке может образовываться шапка снега или наледь, которые тоже весят немало.
Мы не рекомендуем приобретать дешевые или несертифицированные кронштейны. Вы должны понимать, что блок будет держаться на стене только за счет кронштейна. От его качества и надежности напрямую зависит безопасность прохожих.
По этой же причине не стоит заниматься самодеятельностью и пытаться сделать кронштейн для кондиционера своими руками. Зачастую применение подобных приспособлений приводит к печальным последствиям, а иногда и к тюремному сроку. Если вы хотите прочесть больше о типах креплений, прочтите статью ниже.
При установке кронштейна на вентилируемый фасад необходимо использовать крепкие анкеры. Они загоняются в стену дома и только потом на них вешается кронштейн. Если стена кирпичная, лучше сверлить шов. Это проще и быстрее, чем пытаться сделать отверстие в кладке.

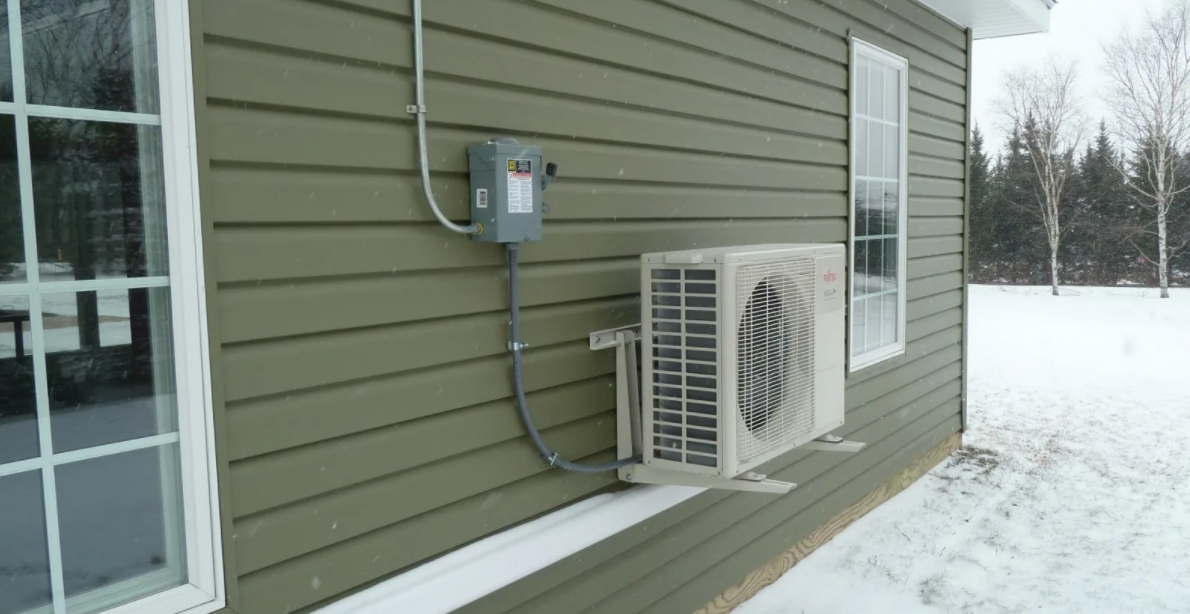

Куда определить наружный блок
На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия. В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.
Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.
Монтаж на балконе — иногда единственный выход
Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.
На балконе или лоджии
Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.
Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.
Стандартные способы установки наружного блока сплит системы на балконе
Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.
Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.
Под или рядом с окном
В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.
Наружный блок кондиционера можно установить под или рядом с окном
При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.
Основные правила установки и подключения кондиционера
Монтаж и подключение бытового кондиционера при работах своими руками предусматривают соблюдение ряда требований.
Правила монтажа наружного блока
Модуль обустраивается следующим образом:
- Проверка балкона или фасада на прочность — в 2 раза больше оборудования, которое весит от 10-15 до 40 кг.
- Осмотр кронштейнов на наружном утеплении — должны скрываться в материале стены.
- Укладка демпфирующего уплотнителя на вентилируемом фасаде или газобетонных стенах.
- Учет шумности оборудования — предельно допустимый уровень составляет от 25 до 30 дБ.
- Проверка перекосов на каждом этапе установки для предотвращения утечки хладагента.
- Монтаж на продуваемом ветром участке с козырьком для защиты от непогоды.
- Соблюдение расстояния магистрали в 15-20 см, если техника расположена на крыше.
- Подключение трубки сбора конденсата к канализации.
Важно! Расстояние от наружного блока до поверхности стены — не менее 10 см
Правила по монтажу внутреннего блока
В комнате устанавливается второй модуль и прокладывается магистраль:
- Подключение к электросети с организацией индивидуальной линии — энергопотребление кондиционера составляет 2 кВт.
- Прокладка магистрали наружным (со скрытием в коробе) или внутренним (со скрытием в стене) способами.
- Соблюдение расстояния между блоками максимум на 6 м для эффективной работы конструкции.
- Удаление бытовой техники, занавесок от устройства на 3 м.
- Кондиционер не располагают над батареями и мебелью.
- Соблюдение расстояния от блока до потолка в 20-25 см.
