Как сделать вытяжку на кухне в частном доме через стену

Схемы вентиляции

Схема организации принудительной вентиляции в частном доме может быть:

  • приточной (вентилятор работает на приток воздуха в комнаты);
  • вытяжной (вентилятор вытягивает воздух на улицу);
  • комбинированной приточно-вытяжной.

В первых двух случаях система состоит из вентиляционного канала (на вытяжку либо приток) с вентилятором и фильтрами, который дополняется отдушинами или воздуховодами для естественного тока воздуха. А в третьем вентиляция выстраивается из двух вентканалов, имеющих каждый свой нагнетатель.

Потоки воздуха в частном доме

Приточная

При приточной вентиляции воздух забирается с улицы, очищается и подогревается или охлаждается по необходимости, а только потом подается в помещения. Выход его наружу из коттеджа происходит по обычным вытяжным воздуховодам и через подоконные отдушины. То есть происходит его механическое нагнетание внутрь, а уходит он уже на улицу самостоятельно естественным образом через вентиляционные отверстия, двери и окна.

Воздухообмен в доме в приточной вентиляцией

Если вентиляция устраивается в небольшом по квадратуре частном доме, то описанный выше способ ее организации является наиболее оптимальным. Достаточно правильно рассчитать необходимый воздухообмен и мощность вентилятора.

Монтаж вентиляции после вряд ли вызовет трудности. Воздуховоды для нее обычно делаются из гибких гофрированных труб соответствующего диаметра. А вентиляционное оборудование со всеми фильтрами, ионизаторами и т.п. приобретается в виде готовой установки. Ее надо будет лишь закрепить в выбранном месте и соединить с вентканалами.

Приточный клапан в частном доме

Вытяжная

В вытяжной вентиляции все происходит наоборот. Приток свежего воздуха в дом происходит естественным образом. Для этого обустраиваются отдушины и вентиляционные шахты с отверстиями в стенах. А вот вытягиваются использованные воздушные массы из комнат уже принудительно с помощью механической вытяжки с вентилятором.

Главный недостаток данного варианта – втягивание в дом холода с улицы по зиме вместе с поступающим извне свежим воздухом. Если коттедж построен в местности с холодным климатом и низкими зимними температурами, то компенсировать этот момент придется большим объемом тепла от обогревателей. А это дополнительные траты на отопление.

Однако если поток холодного уличного воздуха пустить не через отдушины непосредственно во внешних стенах, а через подпол, то он по пути до жилых комнат немного нагреется. И проблема будет не такой серьезной

Но при проектировании данный вопрос крайне важно просчитать и все предусмотреть заранее

Конструктивные особенности вытяжной вентиляции

Приточно-вытяжная

Комбинированный вариант состоит из двух принудительных подсистем. Одна используется на приток воздуха, а вторая на вытяжку. Они могут быть разъединенными, каждая сама по себе, и пересекающимися в рекуператоре.

Это самая сложная в проектировании и устройстве вентиляция. Она требует сложных расчетов и большого количества воздуховодов. Однако используя ее, хозяин коттеджа гарантирует себе максимально комфортный микроклимат в жилище. Такая система позволяет в автоматическом режиме контролировать все параметры комнатного воздуха. Не зря именно ее часто выбирают в качестве одного из элементов «умного дома».

Как оборудовать приточно-вытяжную вентиляцию в частном доме

Организация вентиляции с выходом в стену

Система жизнеобеспечения домостроения в плане фильтровентиляции не может быть построена на каком-то одном принципе. Здесь важен комплексный подход. Постоянный воздухообмен можно обеспечить лишь при наличии достаточного притока. Поэтому важны естественные пути проникновения чистого воздуха и вентиляция в стене принудительного действия. В первом случае речь идет о проветривании дома путем открытия окон.

Естественная вытяжка

Естественная вентиляция через стену без вентилятора с регулируемой подачей воздуха

Под естественной вытяжкой понимают комплекс мероприятий по организации вытяжных каналов без применения принудительно работающих вентиляторов. По причине малой производительности и зависимости от состояния погоды на улице такие системы нуждаются в хорошем притоке воздуха. Оборудуя дом вентиляционной трубой естественного действия, необходимо подумать о выходе ее в каждое помещение здания и об оборудовании таких пространств приточными клапанами, которые устанавливают на стене, противоположной отверстию вытяжки.

Естественная фильтровентиляция полезнее для организма человека, так как движение потока массы не создает нежелательных сквозняков. Объем перекачки находится в пределах 0.9-0.7 кубометров в час.

Установки принудительного действия

В сравнении с естественной очисткой, вытяжка через стену на улицу принудительного действия имеет электродвигатель с крыльчаткой, который высасывает из квартиры отработанный воздух. В зависимости от площади конкретной комнаты или всего здания в целом, такие агрегаты могут иметь разную производительность. Полноценная схема снабжена также приточными вентиляторами, нагнетающими массы с улицы внутрь, которые работают одновременно с вытяжными.

Скорость движения потока воздуха в доме в таких условиях достигает 5.5 – 3 куба в час, что ощутимо как легкое дуновение. Поэтому такие установки могут приносить дискомфорт для особо чувствительных людей.

Комбинированное устройство вентиляции

Устройство приточного клапана

Схема смешанной фильтровентиляции построена на принципе прокладывания сети разветвленных рукавов для естественной конвекции воздушных масс и оборудовании отдельных комнат приточными клапанами. В добавление ко всему этому в местах наибольшего скопления паров и влаги организуют принудительную вентиляцию через стену на улицу в виде накладных приборов.

Такая система является наиболее продуктивной, так как позволяет гибко подходить к вопросу очистки. При хорошей внешней тяге можно не пользоваться электрооборудованием, тем самым экономя средства.

Вентиляция деревянного дома своими руками – обзор процесса обустройства

Перед тем как собирать вентиляцию, вы должны просчитать все габариты и приточных и вытяжных каналов. Ну а само строительство  выполняется буквально за пару-тройку рабочих смен.

Причем в этом случае вам лучше придерживаться такого порядка действий:

  • Вначале займитесь фундаментом – отмерьте одинаковое расстояние от углов основания и пробейте на одной высоте каналы для продухов, используя перфоратор. В конце вмонтируйте в каналы обрезки канализационных труб на 110 миллиметров, раструбом наружу, зафиксировав арматуру монтажной пеной. После этого вы сможете открывать и закрывать продух на зиму, используя обычную канализационную заглушку.
  • Далее займитесь обустройством приточных каналов. Их высверливают в стене, используя особую коронку, диаметр которой совпадает с внешним диаметром гильзы приточного клапана. Для уплотнения гильзы можно использовать силиконовый греметик. Ну а выбор местоположения приточного клапана осуществляется по месту размещения радиатора отопления. Выходное отверстие в доме лучше обустроить за радиатором, который подогреет приточный воздух.
  • Вытяжная вентиляция в деревянном доме начинается с отверстий в потолке, вырезаемых по контуру электрическим лобзиком. Далее с внешней стороны устанавливают решетку, а со стороны чердака подводят гофрированную трубу, диаметром 100-150 миллиметров. Далее нужно протянуть сквозь чердак центральную магистраль, подключая к ней, посредством тройников все гофры. Вывод центральной магистрали за пределы кровли осуществляется стандартным способом.
  • Вентиляция чердачного пространства обустраивается на этапе строительства крыши. После завершения этого процесса мы можем лишь исправить недостатки, встроив приточный клапан (отвод) в вытяжную магистраль интерьерной вентиляции.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Источник

Устройство вентиляции в помещениях

Во всех помещениях, в которых отсутствуют окна, — гардеробной, кладовой, хозяйственной части дома — нужно разместить каналы естественной вентиляции, заканчивающиеся вентиляционными решетками. Решетки следует устанавливать в верхней части помещения так, чтобы их верхний край находился не менее чем в 15 см от потолка. Если их расположить ниже, они не будут эффективно функционировать — в верхней части помещения, под потолком, будет собираться наиболее теплый и загрязненный воздух, вместо того чтобы отводиться через вытяжные вентиляционные каналы.

Приток воздуха должен происходить через щель между внутренней дверью, ведущей в помещение, и полом или через специальные отверстия в нижней части двери. В противном случае в таком помещении вследствие повышенной влажности и застоя воздуха могут возникнуть плесень и грибок.

Внутренние двери должны обеспечивать свободное движение воздуха между помещениями, даже когда они закрыты. Воздух должен проходить из помещений, где воздух менее загрязнен (комнаты), через помещения с более загрязненным воздухом (кухня, ванная, туалет), а оттуда выводиться по вентиляционным каналам. Для этого под дверями следует оставить щель или установить в них специальные решетки. Площадь отверстия в межкомнатных дверях должна составлять около 80 см2, а в дверях, ведущих на кухню или в ванную, — 200 см2. Но если воздух на пути к вентиляционной решетке проходит через две двери, сопротивление ему может быть очень сильным. Поэтому, если какое-либо помещение отделено от помещения с вентиляционным каналом (кухня, ванная, туалет) более чем двумя дверями, необходимо сделать в нем отдельный вентиляционный канал.

Установка вентилятора в ванной тоже не является хорошим решением. Зимой, по причине повышенной влажности воздуха в ванной, вентилятор может заиндеветь. Кроме того, поступающий извне холодный воздух охлаждает помещение. Лучше обеспечить приток воздуха в ванную косвенным путем — через отверстия или решетки в двери, отделяющей ее от смежных помещений.

Следует учесть, что подсоединение двух помещений к одному вентиляционному каналу будет вызывать вместо проветривания перемещение воздуха между комнатами. Такое решение особенно некомфортно, если оно касается смежных санитарно-гигиенических помещений (например, ванной и туалета). Объединение помещений одним каналом также будет способствовать ухудшению шумоизоляции.

Если на кухне есть только один вентиляционный канал и к нему подсоединена механическая вытяжка, это может привести к нарушению работы всей вентиляции. Когда вытяжка не включена, естественное движение воздуха будет затруднено или совсем невозможно. Значит, лучше сделать два отдельных вентиляционных канала: один — для подсоединения кухонной вытяжки, другой — для естественной вентиляции.

В комнате, где есть камин (как с открытой топкой, так и оснащенный каминным вкладышем), из соображений безопасности и комфорта следует построить отдельный вентиляционный канал. Во время работы камин потребляет значительное количество воздуха для горения. Если воздух будет поступать из помещения, то взамен должен поступать свежий воздух извне.

Часто (если окна герметичные) он поступает самым простым путем — через вентиляционные каналы. В этом случае может произойти засасывание дыма из выходного отверстия дымового канала или неприятных запахов из выведенных над крышей вентиляционных отверстий канализации. Поэтому лучше всего подвести воздух извне непосредственно в камин через утепленную трубу, проложенную под полом.

Как сделать продухи

Формируются отдушины на стадии изготовления фундамента. Если речь идет о ленточном монолитном фундаменте, то закладные детали укладываются и закрепляются после установки армирующего каркаса. Для организации круглых продухов укладывают пластиковые или асбестоцементные трубы. Их края выводят вровень с наружной кромкой опалубки, хорошо закрепляют. Если используются пластиковые трубы, в них засыпают песок, края закрывают заглушками. Это необходимо, чтобы масса бетона не сплющила их при заливке. Эти закладные после разопалубки не снимаются.

Установлены пластиковые трубы для отдушин в цоколе

Прямоугольные отдушины формируют из досок, сбивая короб требуемого размера. Его также устанавливают в опалубку, но после схватывания бетона древесину удаляют.

Если цоколь строится из кирпича, можно периодически подрезать кирпичи или ставить половинку вместо целого. В цоколях из бетонных блоков берут несколько штук с двумя большими отверстиями, делают их сквозными. Устанавливают вместо одного из «нормальных». Если фундамент и цоколь построены из железобетонных блоков, продухи делают в стыках.

Примерно также организуются отдушины и в столбчатых, свайных (винтовых, буронабивных, ТИСЭ) фундаментах. Когда промежутки между опорами закрывают выбранным материалом, оставляют требуемое количество отверстий, общая площадь которых равна 1/400 части от площади подпола.

Разновидности вентиляционных систем в одноэтажном, двухэтажных домах

Если говорить об основной классификации систем вентилирования, то стоит выделить: осуществляемую естественным образом и ту, которая сопровождается механическими устройствами.

Окна за счет сеток способны помешать проникнуть внутрь шмелям и мухам, комарам и листьям. Но они не защитят от пылинок и растительных аллергенов.

Наиболее простой и позволяющей сэкономить на затратах на электричестве является именно та, которая реализуется естественными методами. Формируется простыми воздуховодными каналами. Габаритные параметры и расположение которых могут создавать более или менее интенсивную тягу, а, соответственно, и вентилирование.

Для распределения воздуха применяют решетки, на 1 дом может приходиться иногда свыше 10 решеток.

Сопровождение вентилирования различными приборами и устройствами применяется в тех случаях, когда естественный способ вентилирования остается неэффективным. Могут использоваться самые разнообразные фильтры, клапанные устройства, нагреватели и охладители, вентиляторные конструкции.

Естественная (простая)

Естественная вентиляция в частном доме является максимально простой, с точки зрения конструирования. В основе ее работы лежат базовые физические процессы, которые основываются на разнице давления, температуры и смешению воздушных потоков с постепенным и регулярным их замещением.

Тяга позволяет в этом случае осуществить постоянный процесс смены воздушных масс.

Уже в момент строительства любое здание, в том числе и частный дом, надо оборудовать устройствами натуральной вентиляции.

Иногда может наблюдаться негативный эффект образования сквозняков. Для того, чтобы избавиться от них достаточно всего лишь оборудовать отверстия специальными типами клапанов. Они не перекрывают ход воздушных масс, но все же отсекают интенсивный воздушный поток, который может вызвать ощущение движущейся струи воздуха.

При естественном типе, выходящие трубы должны возвышаться над верхней точкой крыши приблизительно на 0,7 м. Верхнее отверстие покрывают специальным зонтиком, защищающим от попадания осадков, животных или птиц.

Это базовый минимум, без которого нормальная среда в помещениях не может быть обеспечена.

Принудительная

Принудительная при проектировке требует учесть тот факт, что должны быть установлены специальные вентиляторы, осуществляющих нагнетание воздуха. Используют проветриватели, бризеры, рекуператоры.

Грамотно установленная система вентиляции – залог комфортного проживания в доме.

Приточная

Этот вариант вентилирования дает возможность получить постоянный приток кислорода, поставляемого с улицы.

Оборудуется такой способ вентилирования следующими элементами (с учетом индивидуальных пожеланий): нагревательным элементом, вентилятором, фильтром, системой автоматизированного контроля, специальными воздухоотводами.

Приточная вентиляция в частном доме – подает воздух с улицы в помещение.

Приточная вентиляция может быть выполнена, как отверстие в стене, тогда она является бесканальной. Или спроектированной с использованием специальных воздуховодов, тогда это будет канальный тип.

Вытяжная

Устанавливается не только в квартире, но и в частном коттедже. Данная система представляет из себя комбинацию труб, один из концов которых располагается в наиболее загрязненных помещениях, например, на кухне. Его конец отгораживается решеткой. Тогда как второй выходит наружу. Данная конструкция позволяет избавить такие помещения, как санузлы и кухни от излишков влаги и загрязнений.

В частном доме можно вывести вытяжную вентиляцию через стену на улицу.

Приточно-вытяжная

Данная разновидность может быть спроектирована, как в виде принудительной, так и естественной.

У принудительной, обмен воздухом осуществляется за счет специальных воздуховодов, которые могут быть дополнены фильтрами для очистки, насыщением ионами, охлаждением или нагревом воздуха, увеличением уровня влажности.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала.

У естественной приточно-вытяжной суть заключается в том, что основными направляющими для движения воздушных масс являются сами коридоры помещений. В этом случае организовать можно вентиляцию даже в помещениях, имеющих нестандартную планировку.

Принудительная вентиляция на кухне

Этот тип вентиляции предполагает монтаж в отверстиях вентиляционной трубы специального электрооборудования, которое будет искусственно гонять воздух. На кухне проще всего установить обычную вытяжку, работающую от электросети и направляющую отработанный воздух на улицу. Такой вариант будет неплохим решением в доме с неправильно спроектированной вентиляцией. Кухонную вытяжку располагают непосредственно над плитой на высоте 60-80 см, но не выше иначе она не сможет справиться с работой.

Схема: устройство принудительной вентиляции

Немного сложнее вариант создания принудительной (искусственной) приточно-вытяжной системы вентиляции, которая будет не только удалять загрязненный воздух, но и способствовать притоку свежего одновременно. Таким образом, кухня будет являться частью вентиляции всего коттеджа. Также всю систему при необходимости легче оборудовать фильтрующими и подогревающими приборами.

Существенный недостаток искусственной вентиляции – это ее высокая финансовая затратность и чрезмерно сложный монтаж, который по силам только специалистам. Однако, заплатив и установив единожды такую вентиляцию, вы будете пользоваться ею долгое время. К тому же она более надежна и устойчива к перепадам температур и изменчивости погодных условий.

Противопожарные клапаны для вентиляции

Чтобы во время пожара защитить помещение от задымления, используют клапан противопожарный для вентиляции. Он защитит от скопления в доме продуктов горения, которые представляют серьезную опасность для людей, эвакуирующихся из горящего здания.

Область применения и принцип работы

Противопожарные клапаны устанавливают в вентиляционную систему дома. Они предотвращают быстрое распространение дыма по вентканалам, обеспечивают необходимый уровень пожарной безопасности.

Еще одно назначение клапанного механизма заключается в сокращении притока воздушных масс в помещение. Благодаря уменьшению содержания кислорода в воздухе снижается интенсивность горения. Некоторые разновидности противопожарных устройств устанавливают с целью удаления дыма и угарного газа.

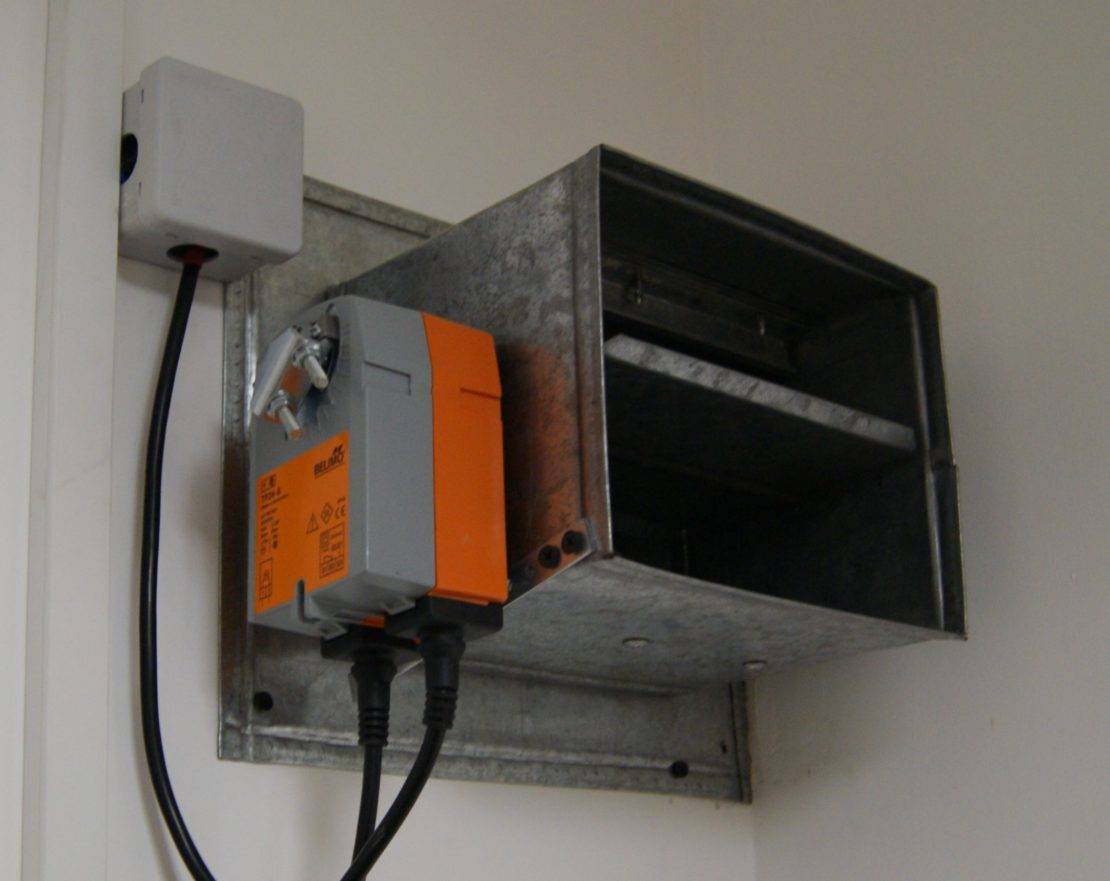

Принцип работы и особенности конструкции:

  1. Внутри корпуса расположены заслонка и привод. Для фиксации в вентканале на корпусе стоят фланцевые зажимы.
  2. В зависимости от условий работы клапанный механизм закрывает или открывает канал. Им управляют вручную или автоматически.
  3. Для ручного управления на каждом этаже установлены кнопки либо используют пульты. Затвор срабатывает автоматически при получении сигнала от противопожарной системы.

Разновидности противопожарных клапанов

Клапанные противопожарные устройства делят на несколько разновидностей:

  • Для удаления из помещения угарного газа и дыма устанавливают модели закрытого типа. В нормальном состоянии они всегда закрыты. Во время пожара заслонки открываются для удаления продуктов горения.
  • Устройства открытого типа ставят в пространстве между этажами. Нормальное состояние для них – открытое. Если в здании пожар, клапаны закрываются для сокращения поступления свежего воздуха. За счет уменьшения содержания кислорода уменьшается площадь возгорания.
  • В помещениях большой площади, где одновременно пребывает много людей, устанавливают дымовой дроссель.
  • Также есть заслонки двойного действия, объединяющие в себе характеристики открытых и закрытых моделей.

В зависимости от места монтажа все противопожарные клапаны делят на канальные и стеновые. Первые устанавливают в вентиляционных шахтах, а вторые – в стене.

Места и особенности установки

При выборе места установки учитывают назначение клапанного механизма, требования нормативных документов. Устройства открытого типа ставят в наружных стенах или недалеко от них. А закрытой разновидности монтируют в вентканалах. Выбирая место установки, оценивают доступность и удобство техобслуживания всех приводов и рабочих узлов клапанной конструкции.

Перед монтажом проверяют на исправность, оценивая герметичность заслонок и быстроту срабатывания. Поскольку от исправной работы противопожарного клапана зависит жизнь людей, находящихся в здании, их систематически проверяют и обслуживают. Точные сроки проверок приведены в нормативной документации.

Монтаж кухонной вентиляции

Обычно районы частной застройки отличаются низким уровнем загрязнения воздуха, но этот показатель надо узнать и учитывать при проектировании системы вентиляции. В сложных ситуациях нужны дополнительные меры и устройства для очистки.


Монтаж кухонной вентиляции

Основные принципы организации вентиляции: нужны отверстия для входа и выхода воздуха. Первые располагаются на наружных стенах, но строго выше уровня фундамента. Место для вторых – крыша

Важно правильно устроить и трубу для выхода воздуха – высота над поверхностью крыши не менее полуметра

Движение воздуха в доме должно происходить по направлению из комнат в кухню, а после этого уже наружу.

Устраивая вентиляцию, важно выбирать только качественные материалы. Это не тот случай, когда время думать об экономии

Размеры вентиляционных каналов рассчитываются по специальным таблицам, работать с ними легко, но делать это надо заранее, на этапе проектирования дома и строительства.

Лучший материал для вентиляционного канала – нержавеющая сталь. Она гладкая, без царапин и заусенцев – частицы загрязнений не будут оседать на стенках, чистить канал придется реже и проще.

Чтобы в шахты не попадали посторонние предметы, входы в них защищают решетками. Сейчас выпускают декоративные модели разных стилей и форм, поэтому подобрать подходящую получится для любой комнаты.

Правила обустройства вентиляции для помещений в частном доме

Продумывая, как сделать вентиляцию в частном доме, мастеру придется учитывать особенности каждого помещения в зависимости от его назначения. Рассмотрим требования для сетей воздухообмена подробнее.

Подпол

Эта зона дома характеризуется повышенной влажностью, минимальным попаданием света и областью повышенного риска образования плесени, грибка. Чтобы устранить риск разрастания вредных микроорганизмов, рекомендуется обустройство проемов в цоколе по всему периметру строения. Отверстия послужат для вывода отработанных масс и притока свежего воздуха.

Рекомендуемые параметры высоты до 30 см от поверхности земли, прямоугольные вентканалы в частном доме делаются размером не менее 10 см, круглые – от 12 см.

Кухня и другие жилые помещения

Проект вентиляции частного дома в обязательном порядке предусматривает отдельные каналы вывода и ввода потоков для кухни и туалета. Для формирования канала применяется оцинкованная сталь или другие материалы, переносящие коррозию и с гладкой поверхностью для снижения риска оседания частиц жира, копоти. Входные и выходные отверстия защищаются решетками.

Расчет вентиляции для кухни выполняется с учетом устройства плиты:

  • в помещения до 8 м3 можно ставить плиты с двумя конфорками;
  • в пространство до 12 м3 – плиту с тремя горелками;
  • в кухню от 15 м3 допустимо ставить плиту с 4 горелками.

Нормативы для обеспечения воздухообмена в кухне с газовой плитой до 140 м3/час, с электроплитой до 110 м3/час. Для помещений жилого типа не менее 3 м3/час на каждый 1 м2 площади комнаты.

Верхние этажи и подкрышное пространство

Проблема с устройством сети отягощается физическими свойствами теплого воздуха – он поднимается под крышу и всегда скапливается на чердаке или в мансарде. Чтобы убрать отработанную среду, требуется много выводных вентканалов в частном доме, выходящих из каждого помещения или расположенных по периметру верхнего бруса как в случае с цоколем либо установка принудительного механического устройства.

Вентиляция в бане

Отдельное строение имеет свою специфику – в процессе банных процедур влажность воздуха достигает 100%, а в период простоя бани воздухообмен поддерживается в минимальном режиме. Чтобы устранить возможность плохой вентиляции, рекомендуется сочетать естественную и принудительную систему – на период работы бани подключать механические средства, в процессе простоя использовать природные процессы.

Технически вентиляция своими руками в бане обустраивается с применением 2 приточных каналов и 1 выводного вентканала, в котором встроен вентилятор с регулируемым режимом работы.

Как установить вытяжку на кухне: общие принципы и детальные инструкции

Точные решения принимают с учетом конструкции техники, мебели, размеров помещения и других особенностей. Ниже приведены общие и универсальные рекомендации, которые надо учитывать в большинстве случаев.

Начинать проект установки оборудования проточного типа следует с проверки вентиляционных каналов.

Такой вариант не допустим, если эксплуатируется газовая плита, потому что возрастает риск аварийных ситуацийНа чертеже указано, как сделать вытяжку на кухне с выходом через стену на улицу

Здесь обратные клапаны препятствуют перемещению воздуха в обратном направлении. Небольшое расстояние до выходного отверстия снижает нагрузку на оборудование, повышает эффективность удаления загрязнений.

Универсальная решетка для подключения вытяжки и естественной вентиляции к одному каналу

Данное решение позволяет решить проблему при наличии в кухне газового технологического оборудования. Но надо понимать, что в этом случае часть загрязненного воздуха будет поступать обратно.

Мощность электроприводов даже в самых производительных моделях составляет 200-300 Вт, поэтому допустимо подключение к стандартной бытовой сети питания 220V. Однако надо предусмотреть соответствующее (близкое) размещение электрической розетки. Пригодится наличие заземления.

На какой высоте вешать вытяжку – решают с учетом нескольких факторов. Минимальное расстояние до поверхности газовых/электрических плит составляет 75/65 см. При увеличении расстояния более 85 см существенно снижается эффективность отвода загрязненного воздуха из рабочей зоны. Слишком низкое расположение испортит технику, будет мешать при выполнении кулинарных операций.

Статья по теме:

Как повесить вытяжку над газовой плитой без ошибок

В следующей таблице приведена технология монтажа:

ФотоДействия, комментарии
Автор проекта выбрал наклонную модель. В стандартной комплектации – два короба, которых хватит для большой высоты канала.
После измерения расстояния до карниза стало ясно, что достаточно использовать только одну такую деталь. Отсутствие стыков улучшает эстетику и обеспечивает прочность конструкции.
Высота вытяжки над газовой плитой по стандарту может быть уменьшена до 55 см, так как в данном случае устанавливается наклонная конструкция. Но на практике надо использовать ограничения, указанные в официальной инструкции производителя.
Блок с вентилятором не получится установить выше, так как к нему присоединяется переходной узел (отмечен стрелкой на фото).
Для крепления на крючках в планке корпуса сделаны 4 отверстия. Используют все, чтобы обеспечить надежную фиксацию достаточно тяжелого блока
Наносят разметку для последующего монтажа крепежных деталей.
С применением электроинструмента в стеновой панели высверливают отверстия нужного диаметра (в данном варианте – 8 мм). Обязательно надо убедиться, что в стене нет скрытой электропроводки.
Для создания отверстий в бетоне используют сверло соответствующего типа с упрочненным наконечником. Электроинструмент переводят в «ударный» режим для ускорения рабочего процесса.

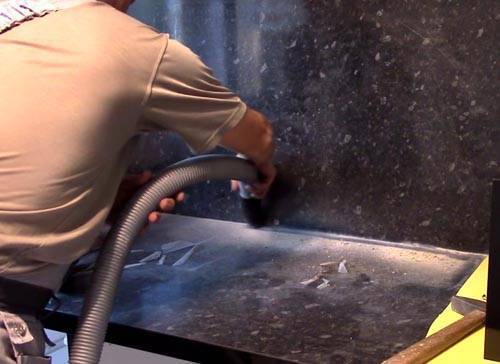

Пригодится периодическая уборка строительного мусора с применением пылесоса.
В отверстия забивают дюбели. Специальной насадкой утапливают эти изделия для плотного прижима панели и более плотной фиксации. В них вворачивают саморезы.
Перед навеской оборудования – удаляют транспортировочную пленку с поверхности мебельных конструкций.
Далее проверяют, соответствие созданной крепежной системы параметрам вытяжки. При выполнении соответствующих манипуляций технику удерживают за корпус, не прикладывая излишние усилия к стеклянным частям.
С помощью уровня можно убедиться в точности горизонтальной установки.После этого – затягивают основные и дополнительные винты. Для доступа в сложных условиях применяют особые насадки.
Собирают переходной узел. В этом наборе все составляющие детали включены в комплектацию. Следует проверить работоспособность обратного клапана.
После присоединения частей воздуховода к основному каналу подключают электропитание, устанавливают короб.
Далее снимают жировой фильтр, освобождают доступ к внутренней части. Изнутри шурупами закрепляют короб дополнительно, чтобы предотвратить дребезг при работающем вентиляторе. Это – особенность конкретной модели.
На завершающем этапе проверяют работу сенсорного управления, других функциональных компонентов оборудования.

Советы и рекомендации по установке вытяжки на кухне

Установка вытяжки на кухне не представляет сложности. К каждому устройству прилагается инструкция, достаточно следовать описанному плану. Несколько советов, которые помогут вам не ошибиться:

  • выбирайте вытяжки из нержавейки или алюминия, они служат долго и отличаются надежностью;
  • не забывайте про замену фильтрующего материала, в среднем это надо делать раз в полгода;
  • выбирайте мощность вытяжки сообразно с возможностями своей системы.

Помните, что большие кухни нуждаются в дополнительных вентканалах. И не забывайте о регулярных чистках!

Кухонная вентиляция требует серьезного подхода, только при правильной орган.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
