Когда и зачем необходимо использовать метод вдавливания свай

Вдавливание свай технология

Создание свайного фундамента – основа стабильности и долговечности возведенного здания. Вдавливание свай относительно новая технология и потому составляет солидную конкуренцию другим методам. Данная технология состоит из следующих этапов:

  1. Монтаж оборудования, при помощи которого будет производиться вдавливание свай;
  2. Загрузка блоков, которые служат контргрузами (противовесами);
  3. Размещение уже собранного оборудования в месте непосредственного вдавливания;
  4. Захват и перемещение сваи в копер собранной конструкции;
  5. Вдавливание захваченной копером сваи в грунт.

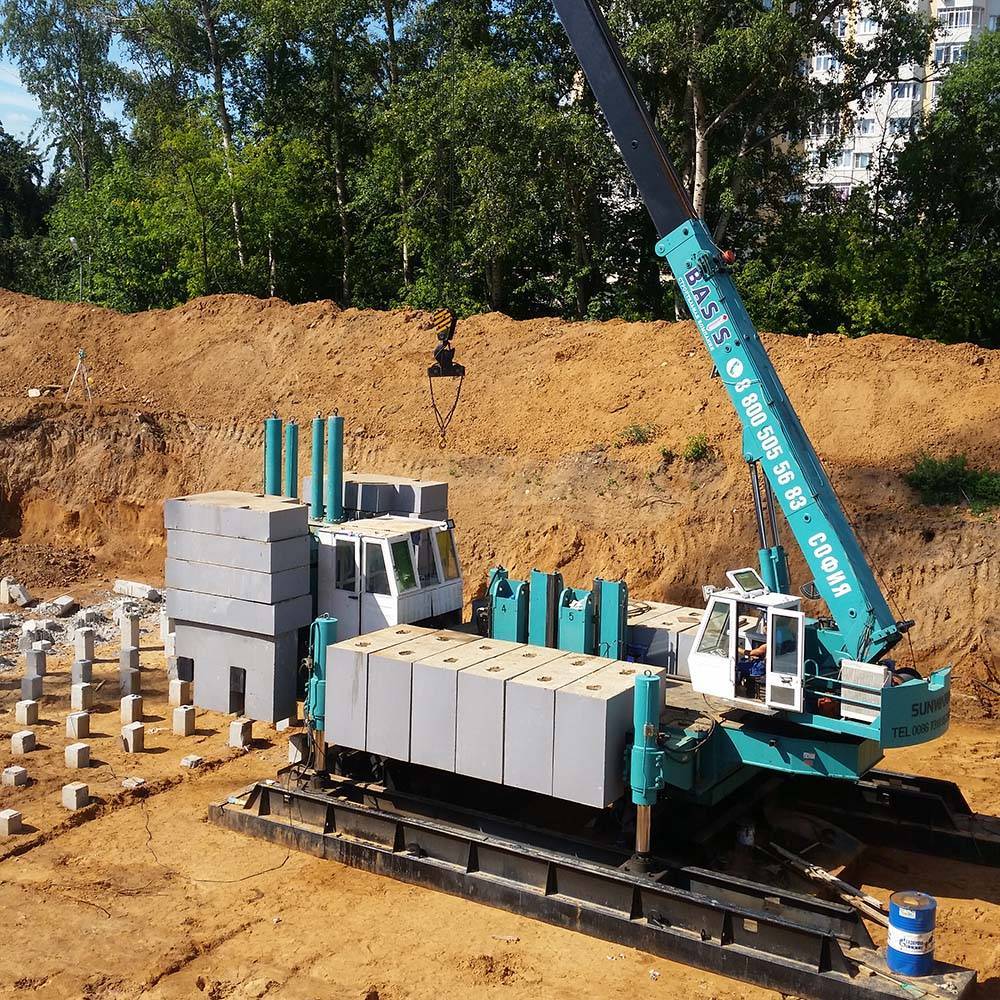

Свавдавливающая установка погружает сваи вдавливанием с помощью гидравлического механизма. С помощью крана, свая загружается в сваезажимной короб СВУ машины и далее технологический процесс выполняется гидравлическим механизмом, который вдавливает сваю в грунт. Цикл вдавливания проходит в автоматическом режиме до полного погружения сваи. Данная современная технология погружения свай методом статического вдавливания, является практичным и универсальным для возведения фундамента, широко применяется в промышленном и жилом строительстве.

Касательно подготовительных этапов – все. Сам этап погружения включает в себя еще несколько технологических фаз. К ним относятся:

  1. Вдавливание свай под влиянием нарастающей статистической нагрузки;
  2. Уплотнение грунта, который деформируется непосредственно возле острия вдавливаемого элемента.

Преимущества использования вдавливания свай как современной технологии погружения:

Вдавливание свай как технология, применяемая строительной корпорации «Энки», практически не имеет недостатков. Преимущества используемой технологии вдавливания:

  1. Уменьшение стоимости за счет уплотнения окружающего грунта (не требует дополнительных работ по укреплению возведенного фундамента);
  2. Большая материалоемкость;
  3. Полноценный компьютерный мониторинг процесса вдавливания сваи (возможность регулировки давления на каждую из погружаемых свай);
  4. Вдавливание свай имеет низкую энергоемкость (отсутствие горючих материалов, которые приводят установку в действие);
  5. Возможность погружения свай в любой вид грунта, кроме скального;
  6. Вдавливание является достаточно быстрой технологией погружения, и в отличие от забивания, уменьшает затраты времени при большом объеме земляных работ;
  7. Отсутствие возможности повреждении сваи, за счет использования исключительно заводских запчастей (контактирующих со сваей);
  8. Отсутствие разрушительного влияния вибраций на рядом стоящие здания и сооружения;

Таким образом, вдавливание свай как современная технология становится незаменимой для каждого городского застройщика. Возможность использования этой технологии как единственно возможной в местах, где запрещены вибропогружения, а также забивка свай.

По необходимости на СВУ анкеруется металлическими грузами, что обеспечивает данной технологии постоянный контроль усиления статического вдавливания, а это обязательно для оценки несущей способности сваи в процессе погружения. Контроль усиления вдавливания позволяет оптимизировать расчетную нагрузку и количество свай в проекте и, обеспечивает заданную несущую способность зданиям и сооружениям, что позволяет свести к минимуму затраты на возведение фундамента.Разновидности методов вдавливания свай. Погружения свай методом вдавливания имеет несколько отличающихся друг от друга технологических способов:

  1. Точечный (установка одиночных, анкерных, стабилизирующих элементов);
  2. Линейный (используется на открытых строительных площадках);
  3. Координатный или кустовой (многорядное, сплошное расположение элементов).

Разновидности свай

Ударный метод забивания свай

Забивные виды углубляются в землю без предварительной выемки грунта при помощи копров (молотов), вибрационных установок методом завинчивания или вдавливания. Сваи-оболочки монтируют вибропогружателями, при этом заранее разрабатывают почву под установку.

Буронабивные типы представляют собой погружение обсадной трубы с последующим бетонированием и установкой арматуры. Винтовые разновидности снабжают лопастями для последовательного вкручивания стержня в толщу земли.

Деревянные

Стойки из древесины погружают забивкой, ставят при малых статических нагрузках от надземной части, используют в индивидуальном домостроении и частично при промышленном возведении сооружений.

Деревянные столбы выполняют по технологической схеме:

  • располагают поодиночке;
  • делают составные сечения;
  • применяют пакетное расположение.

Материалом служат длинномерные бревна хвойных пород, иногда используют дуб. Изделия имеют поперечное сечение 22 – 34 см, длина составляет 700 – 800 мм, при этом сохраняется естественная конусность ствола. Деревянные сваи заглубляют паровоздушным, механическим молотом, применяют вибропогружатель свай.

Буронабивные

Буронабивные сваи устанавливают методом обсадной трубы

Представляют собой трубы-оболочки, которые заглубляются в землю и впоследствии бетонируются. Технология исполнения зависит от характеристик грунта и надземных нагрузок.

Разновидности набивных оболочек:

  • проходы, в которых не ставят обсадку, а бетонируют и армируют выемку в грунте;
  • скважины с монтажом оболочки из металлической трубы;
  • винтовой способ с одновременной выемкой земли и нагнетанием раствора.

Обсадку не ставят в сухих грунтах, кода стенки прохода отличаются стабильным состоянием. Оболочки применяют в размывающихся почвах и плывунах.

Железобетонные

Делают с применением тяжелого бетона и армирования. Железобетонные элементы с сечением 35х35 и 40х40 см выпускают длиной 16 м, а размер 30х30 см имеет протяженность до 12 м. Для увеличения высоты применяют составные сваи.

По типу нагрузки различают:

  • стойки-сваи, которые острием опираются на стабильные слои (скальные, мало сжимаемые);
  • висячие элементы, которые передают нагрузку боковым трением о грунт и пятой.

Для заглубления применяют копер на основе гидравлики или дизельной установки. Несущую способность определяют расчетом по формуле или проверяют статическим исследованием путем пробного вибропогружения железобетонных свай до условной готовности.

Трубобетонные

Пневматический метод установки трубобетонных свай

Такие стойки забивают пневматическими ударными установками. Трубобетонные сваи представляют собой стальные трубы конусной формы, которые заполняются бетонной смесью специальными насосами. Используют в городских условиях, когда есть большая скученность соседних строений. Тяжелую технику в таких условиях не применяют из-за сложности обстановки.

Шпунтовые

Метод погружения шпунтовых свай

Сваи выполняют из древесины, железобетона и металла, шпунтовочные виды ставят при возведении набережных, мостов, строительстве гидротехнических специальных сооружений, ограждений. При монтаже вплотную друг к другу получается стенка, через которую не проникает вода.

Конструкции предотвращают перемещение почвы с ограждаемой области на соседний участок, например, при земляных работах на большой глубине. При вибропогружении свай могут упасть части насыпей, откосов, склонов, поэтому с помощью шпунтовых стоек предупреждают оползни.

Грунтоплавленные

Сваи ставят в скважины, где предварительно сделано термическое укрепление почвы. Процедура изменяет структуру грунта, механические и физические свойства. При плазменном нагреве на землю действует высокая температура, магнитные волны и электростатическое поле.

Процесс состоит из преобразовательных стадий:

  • дегидратация (удаление влаги);
  • подогрев минеральных компонентов;
  • обжиг;
  • плавление;
  • дегазация, нагрев расплава;
  • твердение при постепенном охлаждении.

Новые связи в грунте придают массиву положительные физические характеристики, делая почву пригодной для восприятия больших нагрузок.

Забивка свай

Забивные сваи располагаются на прочных слоях земной поверхности, благодаря этому являются надежной опорой. Их применение исключает вероятность возникновения деформаций на опасных участках грунта, поэтому создаваемое сооружение будет проседать максимально равномерно.

Забивка свай выполняется в различные типы грунта:

  • рыхлые песчаные и среднепрочные почвы;
  • текучие и пластичные супеси;
  • тугопластичные, текучепластичные и мягкопластичные глины и суглинки.

Процесс забивки свай проводится с использованием специальной техники, которая оказывает на изделия статическую (вдавливание) или динамическую (посредством ударов) нагрузку.

Технология и оборудование при погружении свай вдавливанием

Вдавливаемые сваи, технология создания которых имеет большую историю, имеют в основе статическое продавливание опоры в грунт под высоким давлением и большой нагрузкой. В общем виде процесс включает в себя 2 этапа: погружение сваи вдавливанием и уплотнение грунта под давлением конструкции.

Непосредственное погружение сваи состоит из нескольких этапов:

Специальная установка, которая будет осуществлять погружение сваи, должна пройти необходимую проверку и подготовку. Уровень нагрузок, который ляжет на все механизмы машины. Требует особого внимания к техническому состоянию техники.
Дополнительно изучают состояние строительной площадки – плотность, отметки поверхности, проверяют разметку точек установки свай.
Сваевдавливающая установка (СВУ) перемещается к оси вдавливания. Здесь устанавливают гидравлический узел на СВУ. С помощью крана технику устанавливают на первую точку будущего поля.
Угол вертикали СВУ должен иметь значение не более 2 градусов – в противном случае потребуется переустановка СВУ.
Снимают строповку и убирают кран с площадки.
Подается электричество на систему и гидравлический уровень помещается в исходное положение.
На грузовую платформу СВУ устанавливают особые анкерные пригрузы

Их монтаж осуществляется последовательно и с осторожностью.
После монтажа пригрузов снова проверяют горизонтальность установки СВУ. Если после этого машина просела в грунте, то необходимо снять анкеровку, поднять установку краном и уплотнить основание щебнем.
Затем переходят к подготовке сваи: с ней срезают монтажные проушины, потом проводят строповку сваи и вывод ее в вертикальное положение.
Сваю переставляют на ось погружения таким образом, чтобы острие сваи оказалось в размеченной под установку точке

Теперь ствол поднимается на 10 см.
Свая окончательно выверена и установлена на месте. Теперь она зажимается гидравлическим узлом, а стреловой кран опускается до уровня, обеспечивающего свободное натяжение тросов.
Гидравлический узел перемещается по направляющим рамам и так передает давление на сваю, вдавливая ее в грунт. После выхода на нижний уровень, узел разжимается и перемещается в верхнюю часть сваи и вдавливание повторяется вновь. Так продолжается вплоть до достижения установленной проектом глубины заложения опоры.

Оборудование для погружения свай

При производстве работ по вдавливанию сваи в грунт применяется особое оборудование и техника. Процедура включает в себя сложные работы, требующие высокой мощности и прочности устройств. В строительстве применяют сваевдавливающие машины, которые также называют гидравлическими копрами или сваевдавливающими установками (СВУ).

При работе СВУ нет необходимости применять дополнительное оборудование. Технология производства работ таких систем происходит следующим образом:

  1. Доставка разобранного оборудования на строительный объект.
  2. Выравнивание площадки в соответствие с требованиями строительства.
  3. Разметка точек под выполнение работы и переход к работе СВУ.

Технология устройства свай забивных и набивных. Механизмы для погружения свай.

Способы погружения делятся на статические, динамические и комбинированные.

Статические способы. Вдавливание применяют при погружении коротких свай сплошного и трубчатого сечения, вдавливание эффективно для погружения железобетонных свай во влажные глинистые и суглинистые грунты. Для вдавливания используют установки, смонтированные из двух тракторов, вес которых через систему полиспастов и обойму передается на сваю, и внедряет ее в грунт. Преимущества способа – отсутствие динамических воздействий через грунт на рядом расположенные здания и сооружения.

Подмывом ускоряют погружение свай при использовании любых способов погружения. Подмыв грунта прекращают за 1,5 м до проектной отметки, а сваю забивают ударами молота до расчетного отказа, чтобы она опиралась в неослабленный размывом грунт. Естественно, этот способ нежелательно применять для висячих свай, так как уменьшается трение боковой поверхности сваи о грунт.

Завинчивание используется для погружения в грунт винтовых свай – это сваи, имеющие винтовой наконечник. Для завинчивания используется специальное оборудование – кабестаны.

Из динамических способов погружения свай можно выделить ударный метод (забивка) и вибропогружение.

В любом случае сваебойный агрегат включает в себя три обязательных элемента:

шасси, на котором передвигается агрегат, это может быть трактор, экскаватор, самоходный кран, в том числе автомобильный;

устройство для установки сваи в вертикальное положение и сохранение его во время забивки – это так называемый копер;

и собственно погружающий механизм.

Забивка осуществляется молотами. Молоты представляют собой устройства по принципу привода разделяющиеся на механические, паровоздушные и дизельные. Механический молот – это простейшее устройство – металлическая отливка весом 0,1-3,0 т с захватным устройством и лебедкой. Дешево, просто, долговечно, но медленно. Более производительны паровоздушные и дизель-молоты. Первые совершают около 300 ударов в минуту, вторые – около 60.Наиболее удобны в эксплуатации дизель-молоты – они оригинальны по конструкции, компактны, мобильны, не требуют громоздких котлов и насосных станций, автономны, экономичны. Один у них недостаток – затруднена забивка свай в слабые грунты.

Вибропогружение осуществляют с помощью вибропогружателей – это вибратор, закрепляемый на верхнем конце сваи, который передает свои колебания свае, а она – грунту, вследствие этого уменьшаются силы трения в зоне контакта сваи и грунта, и свая под воздействием собственного веса и веса установленного на ней погружателя, внедряется в грунт.

Забивают сваи-стойки до проектной отметки – до уровня оголовков свай, а сваи висячие – до так называемого проектного (контрольного) «отказа» – наименьшую, разрешенную величину погружения сваи за 10 ударов («залог»), разрешенную проектом.

Способы комбинированные, представляющие самые разные сочетания как статических, так и динамических методов: забивка с вибрацией; забивка с подмывом; вдавливание с вибрацией; вдавливание с подмывом и т.д.

Набивные сваи

В зависимости от конструкции и способа изготовления различают набивные бетонные, с уплотнением бетона во время подъема обсадной трубы; грунтовые набивные; вибросваи; сваи с уширенной пятой; буронабивные; вибронабивные; штампонабивные и т.д.

В технологии устройства таких свай много общего. Для всех видов требуется бурение или выштамповка скважины в грунте с последующим заполнением ее или бетонной смесью, или грунтом с уплотнением или грунтом с добавлением вяжущих веществ. Если грунты склонны к обрушению, стенки скважины закрепляют обсадными трубами. Для усиления несущей способности набивных свай, они могут армироваться.

Преимущества и недостатки


Свайная технология фактически не обладает недостатками. Самыми значимыми достоинствами такой технологии считаются:

  • значительная материалоемкость — при заглублении опор уплотняется окружающая их почва, благодаря этому увеличивается надежность основания и снижается цена строительства;
  • методика делает возможным мониторинг работ на компьютере — определяется проектная нагрузка для всех опор по отдельности, что увеличивает качество и прочность основания;
  • небольшая энергоемкость работ — поскольку будет использована электрическая энергия, а не горючие либо смазочные материалы;
  • возможность монтажа основания в любую почву;
  • возможность снизить время на монтаж опор вдавливанием;
  • повышение прочности основания в процессе применения технологии погружения — для осуществления применяют элементы заводского производства, что предупреждает нарушение целостности свай при вдавливании;
  • отсутствуют ударные и вибронагрузки на почву;
  • невысокий уровень шума во время работ.

Вдавливание свай обладает рядом недочетов:

  • технология непригодна для скального грунта;
  • цена вдавливания 1 погонного метра, преимущественно выше, чем во время применения забивных свай;
  • чтобы доставить оборудование, потребуется много техники, что увеличит цену перевозки.

Вдавливание свай даст возможность возводить основание рядом с жилыми строениями и прочими сооружениями. В особенности, где монтаж с помощью вибропогружения либо ударного метода невозможны.

Рекомендации от профессионалов

  1. Все оголовки винтовых свай нужно располагать на одном уровне, в ином случае балки и плиты ложатся с перекосом, что ухудшит несущую способность фундамента.
  2. Неправильное армирование фундамента приведет к его разрушению, поэтому стоит добросовестно подойти к данному этапу строительства.
  3. В продаже появилась пластиковая арматура, плюсы и минусы которой стоит учитывать при строении фундаментов. Арматура имеет высокую устойчивость к коррозии, но низкую устойчивость к нагреву.

    Метод вдавливания можно использовать в большинстве типов грунтов

  4. В строительстве любых конструкций все чаще стали использовать газобетон и пенобетон, отличие которых присутствует не только в цене, но и в качественных характеристиках. Газобетон прочный материал и несет более высокую нагрузку.
  5. Гидроизоляция под фундаментную плиту должна быть в обязательном порядке. Таким образом вы защищаете плиты от разрушения влагой.

В современном строительстве применяются все перечисленные методы забивания свай. Выбор их определяется поставленными задачами и происходит после изучения местности и необходимых исследований. Выполнять погружение свай могут только квалифицированные специалисты. Для проведения таких работ требуется специальное оборудование и машины, причем для каждого способа необходимы различные механизмы и установки – сваевдавливающие машины или молоты, кабестаны или пневмоударные машины.

Доверяйтесь профессионалам, и они помогут сделать правильный выбор!

Технология на все случаи жизни

Прибегнуть к методу вдавливания можно практически на любых типах почв, при индивидуальном и промышленном строительстве, включая строительство стадионов, противооползневых и гидротехнических сооружений и прочих крупных объектов. Это позволяет освоить и получить прибыль от эксплуатации даже тех участков, которые изначально не подходили для возведения зданий.

Она актуальна там, где есть потребность в низкой шумовой загрязненности, а также при необходимости скорейшего проведения строительных работ с низкими энерго- и трудозатратами. Так, чтобы вогнать трехметровую опору, диаметр которой составляет 30 см, придется вырыть не более 0,2 м3 почвы. Это намного меньше, чем объем, который пришлось бы извлечь при формировании, к примеру, ленточного фундамента.

Однако применить данную методу удастся лишь на строительных площадках, отличающихся значительными площадями, где у крупной техники будет возможность для маневров.

Способ укрепления фундамента, о котором шла речь выше, это симбиоз старого, хорошо проверенного способа, и промышленных достижений, которые пришли вместе с новым временем.

Наши события

27 декабря 2021, 14:51
Ушел из жизни президент “Самарской Кабельной Кампании” и заслуженный кабельщик Анвар Бульхин

24 декабря 2021, 11:01
RusCable Live – Энергия дела. Эфир 24.12.2021

23 декабря 2021, 14:48
Премьера. По следам “Герды”. Эпизод II. Кабельный завод “КУБАНЬКАБЕЛЬ”

22 декабря 2021, 14:24
День энергетика на RusCable.Ru вместе с Алюминиевой Ассоциацией, АЭК и EL-комитетом! Система работает!

21 декабря 2021, 12:32
RusCable Insider #252 – Планы ЗАО “ЗЭТО”, инвестиции в качество, 12 лет Prysmian в России и современный судовой кабель НПП “Интех”

20 декабря 2021, 09:24
Итоги заседания правления АЭК

ПАРТНЁРЫ

Динамические испытания свай с определением упругого отказа

Динамические испытания с определением упругого отказа

Основным преимуществом измерения упругого отказа в процессе динамических испытаний является более достоверное определение несущей способности сваи Fd. Что позволяет более полно использовать резервы несущей способности основания и, как следствие, эффективно проектировать свайные фундаменты. Ниже представлена формула, по которой определяется допускаемая нагрузка на сваю N. В соответствии с этой формулой значение нагрузки, которую можно передать на сваю с регистрацией упругого отказа будет на 15% выше, по сравнению с аналогичной сваей, которая подвергалась испытанием без измерения упругого отказа.

ɣk — коэффициент надежности, принимаемый равным:

1,25 — если несущая способность сваи определена расчетом по результатам статического зондирования грунта, по результатам динамических испытаний сваи, выполненных с учетом упругих деформаций грунта, а также по результатам полевых испытаний грунтов эталонной сваей или сваей-зондом;

1,4 — если несущая способность сваи определена расчетом, в том числе по результатам динамических испытаний свай, выполненных без учета упругих деформаций грунта;

Процесс проведения испытаний динамических испытаний свай с определением упругого отказа на видео.

Свая после каждого удара перемещается в три этапа: вначале она перемещается на некоторую максимальную глубину, затем упругими силами грунта выталкивается вверх и после быстрозатухающих колебаний останавливается в грунте на отметке, отличающейся от положения ее до удара на некоторую величину, называемую остаточным отказом. Разность величин погружения свай на максимальную глубину и остаточного отказа называют упругим отказом.

В соответствие с Приложением Д СП 45.13330.2012 «Земляные сооружения, основания и фундаменты» расчетный отказ для ж/б свай длиной свыше 25 метров, а также стальных трубчатых свай следует оценивать расчетом, основанным на волновой теории. Ниже приведен пример расчета отказа металлической сваи с закрытым нижним концом, погружаемой забивкой. Геометрические параметры сваи: длина 35 метров, диаметр ствола 325 мм, для обустройства одного из объектов месторождения нефтегазовой отрасли.

Применение автоматизированных средств измерений позволяет получать результаты в графическом виде непосредственно в процессе испытаний. Ниже приведен график зависимости глубины погружения от количества ударов, глубины погружения от уровня напряжения в материале сваи, мобилизация динамического сопротивления в процессе забивки.

Получите консультацию специалиста по телефону: Инженер ООО НПО «Геосмарт» Александр +7-908-579-39-03

Работаем по всей России и СНГ! Рассчитайте стоимость испытаний

Вибрационный метод.

Метод основан на значительном уменьшении при вибрации коэффициента внутреннего трения в грунте и сил трения по боковой поверхности свай. Благодаря этому при вибрировании для погружения свай требуется усилий иногда в десятки раз меньше, чем при забивке. При этом наблюдается также частичное уплотнение грунта (виброуплотнение). Зона уплотнения составляет 1,5…3 диаметра сваи (в зависимости от вида грунта и его плотности).

При вибрационном методе сваю погружают с помощью специальных механизмов – вибропогружателей. Вибропогружатель, представляющий собой электромеханическую машину вибрационного действия, подвешивают к мачте сваепогружающей установки и соединяют со сваей наголовником.

Действие вибропогружателя основано на принципе, при котором вызываемые дебалансами вибратора горизонтальные центробежные силы взаимно ликвидируются, в то время как вертикальные суммируются.

Амплитуда колебаний и масса вибросистемы (вибропогружатель, наголовник и свая) должны обеспечить разрушение структуры грунта с необратимыми деформациями.

При выборе низкочастотных погружателей (420 кол/мин), применяемых при погружении тяжелых железобетонных свай и оболочек (трубчатых свай диаметром 1000 мм и более), необходимо, чтобы момент эксцентриков превышал вес вибросистемы не менее чем в 7 раз для легких грунтов и в 11 раз для средних и тяжелых фунтов.

При вибрационном погружении в глину или тяжелый суглинок под нижним концом сваи образуется перемятая глинистая подушка, которая вызывает значительное (до 40%) снижение несущей способности сваи. Чтобы устранить возникновение этого явления, сваю погружают на заключительном отрезке длиной 15…20 см ударным методом.

Для погружения легких (массой до 3 т) свай и металлического шпунта в грунты, не оказывающие большого лобового сопротивления под острием сваи, применяют высокочастотные (1500 колебаний в 1 мин и более) вибропогружатели с подрессоренной пригрузкой, которые состоят из вибратора и присоединенного к нему с помощью системы пружин дополнительного груза и приводного электродвигателя..

Вибрационный метод наиболее эффективен при несвязных во-донасыщенных фунтах. Применение вибрационного метода для пофужения свай в маловлажные плотные фунты возможно лишь при устройстве лидирующих скважин, т. е. при предварительном выполнении другого процесса, требующего буровых механизмов.

Более универсальным является виброударный способ пофуже-ния свай с помощью вибромолотов.

Наиболее распространенные пружинные вибромолоты работают следующим образом. Вибровозбудитель при вращении валов с дебалансами в противоположных направлениях совершает периодические колебания. Когда зазор между ударником вибровозбудителя и сваей меньше амплитуды колебаний вибровозбудителя, ударник периодически ударяет по наковальне наголовника сваи.

Вибромолоты могут самонастраиваться, т. е. увеличивать энергию удара с повышением сопротивления фунта пофужению свай.

Масса ударной части (вибровозбудителя) вибромолота применительно к пофужению железобетонных свай должна быть не менее 50% от массы сваи и составлять 650…1350 кг.

В практике строительства применяют также метод, основанный на комбинированном воздействии вибрации (или вибрации с ударом) и статического пригруза. Вибровдавливающая установка состоит из двух рам. На задней раме находятся электрогенератор, работающий от тракторного двигателя, и двухбарабанная лебедка, на передней раме – направляющая стрела с вибропогружателем и блоки, через которые проходит к вибропогружателю вдавливающий канат от лебедки. Когда вибровдавливающая установка займет рабочее положение (крюк подвески вибропогружателя должен находиться над местом погружения сваи), вибропогружатель опускают вниз, наголовником соединяют со сваей и поднимают в верхнее положение, а сваю устанавливают на место ее забивки. После включения вибропогружателя и лебедки свая погружается за счет собственного веса, веса вибропогружателя и части веса трактора, передаваемого вдавливающим канатом через вибропогружатель на сваю. Одновременно на сваю действует вибрация, создаваемая низкочастотным погружателем с подрессоренной плитой.

Метод вибровдавливания не требует устройства каких-либо путей для рабочих передвижек, исключает разрушение свай и особенно эффективен при погружении свай длиной до 6 м.

Оборудование, производящее статическое вдавливание свай

Не все знают, как называется машина, которая статически вдавливает элементы свайного фундамента. Процесс силового погружения конструктивных элементов фундамента в грунт осуществляется специальным оборудованием:

  • сваевдавливающими машинами, известными также как гидравлические копры. Оборудование не нуждается во вспомогательных механизмах и функционирует самостоятельно. Поставляется на строительную площадку в разобранном виде и собирается из отдельных агрегатов. Конструкция позволяет выполнять поставленные задачи и перемещаться по свайному полю, имеющему наклон до 15%;
  • сваевдавливающими установками. Агрегат конструктивно отличается от сваевдавливающей машины, имеет невысокую стоимость. Он циклически перемещается на следующую позицию с помощью специального оборудования. Установка может монтироваться на самоходное шасси, что сокращает строительный цикл. Требует подготовки площадки и обеспечения горизонтальности.

Повышенную эффективность выполнения работ обеспечивает гидравлический копер, включающий следующие конструктивные элементы:

  1. Опорную раму, выполняющую функцию подвижного шасси.
  2. Грузоподъемное устройство, обеспечивающее перемещение колонн к рабочему органу.
  3. Зажимной узел, осуществляющий фиксацию с помощью гидравлических захватов.
  4. Силовой блок, производящий статическое погружение элементов фундамента.
  5. Грузовую раму, необходимую для размещения анкерных грузов.
  6. Гидравлическую станцию, создающую требуемое давление для выполнения работ.

Машина более оперативно устанавливает конструкции, а также имеет гидравлические цилиндры, которые отлично справляются с погружением свай в площадку

Агрегаты статического погружения имеют ряд преимуществ:

  • не создают при работе шума и вибрации в отличие от установки, которая забивает опоры ударным или вибрационным способом;
  • отличаются повышенной производительностью, которую не может развить машина для забивания свай;
  • не требуют специальной подготовки строительной площадки, необходимой для формирования свайного поля;
  • позволяют выполнять работы на подвижных почвах с близким расположением водоносных слоев, где проблематично использовать другие технологии;
  • позволяют создать надежный свайный фундамент, используя меньшее количество опорных элементов;
  • обеспечивают целостность силовых опор, которые могут разрушаться при погружении ударным путем или вибропогружателем;
  • гарантируют повышенную точность углубления, контролируемую компьютерной системой.

К основным недостаткам относятся:

  1. Увеличенные габариты оборудования, не позволяющие производить работы на малых стройплощадках.
  2. Необходимость использования техники, доставляющей сваевдавливающее оборудование к месту работы.
  3. Повышенная стоимость вдавливания по сравнению с ударным или вибрационным методом.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
