Вентиляция чердака: причины конденсата, необходимость, приспособления

Обустройство вентиляции теплого чердака

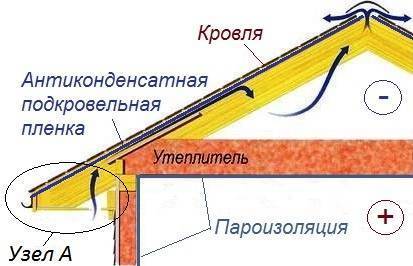

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если в качестве теплоизолятора используется минераловатный материал, то необходимо учитывать его будущее увеличение объема на 10-30% от первоначального состояния.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Особенности вентиляции

Чтобы не допустить ошибок при проектировании вентиляции своими руками следует придерживаться следующих рекомендаций:

При проектировании циркуляции воздуха в теплом чердаке следует произвести расчет жесткости конструкции: сможет ли вентиляция справиться с напором ветра и перепадами температуры.
Софиты под карнизы следует выбирать пластиковые или алюминиевые. Эти материалы не подвергаются коррозии, поэтому прослужат долгие годы.
Если в вытяжке присутствует вентилятор, то приточное оборудование должно быть выведено на расстояние не менее 8 метров от него.
Чтобы избежать появления конденсата необходимо регулировать температуру воздуха при помощи рекуператора.
Рекомендуется пару недель понаблюдать, с какой стороны чаще всего дуют ветра. В данном направлении следует обязательно вывести вентиляцию. Иногда такого единственного направления бывает достаточно.

Очень важно правильно подобрать место под вентиляционные отверстия. Они должны располагаться в самой чистой зоне чердака, потому что они не должны засоряться, иначе это приведет к блокировке воздухообмена

Очень важно понимать, что вентиляция требуется в любое время года. В летнее время предотвращает сильное нагревание жилого помещения, а в зимний период не позволит образоваться сырости

Поэтому, если правильно спроектировать вентиляцию, то в доме будет находиться удобно и комфортно.

Как и в каком месте правильно утеплять вентканалы

Изолировать необходимо тот отрезок вентиляционного канала, где происходит активное соприкосновение тёплого и холодного воздуха. При выведении трубы вентиляции через стену утеплению подлежит секция, ведущая к дефлектору. Если воздуховод проходит через холодное чердачное помещения, то утеплять следует этот участок.

Сама процедура утепления проводится следующим образом:

насухо вытирается поверхность вентиляционной трубы. Затем оцинкованные каналы обрабатываются снаружи антикоррозийным составом. Пластиковые воздуховоды не подвержены воздействию коррозии, их достаточно просто высушить;
рулонный или плитный теплоизоляционный материал плотно наматывается на проблемную секцию воздуховода и крепится бандажом. Утеплитель в форме скорлупы или разъёмной трубы надевается на воздуховод так, чтобы стыки отдельных элементов плотно прилегали друг к другу. Все продольные и поперечные стыки проклеиваются армирующей клеящей лентой или фольгированным скотчем;
сверху устанавливается металлический кожух или крепится малярная сетка с последующей штукатуркой поверхности теплоизолятора.

Монтаж теплоизоляции с устройством каркаса можно посмотреть на видео:

Частые ошибки утепления

Если вентиляционный канал на чердаке утеплён и в помещении оборудована система со встроенным вентилятором и обратным клапаном, а конденсат продолжает капать, то скорей всего допущены следующие ошибки:

остался не утеплённым участок трубы, находящийся в теле капитальной стены или перекрытия. В месте прохода канала через ограждающие конструкции должна устанавливаться гильза с изоляцией;
отсутствует теплоизоляция на уличной части воздуховода;
не утеплены клапаны приточной вентиляции;
уложен слишком тонкий слой утеплителя;
существуют зазоры в местах стыков утеплительных материалов.

Требования СНиП для вентиляционных систем

Требования СНиП можно считать избыточными, но выполнять все равно надо. Они четко прописывают не только минимально необходимый воздухообмен для каждого из помещений, но и регламентируют характеристики каждого из элементов системы — воздуховодов, соединительных элементов, клапанов.

Необходимый воздухообмен составляет:

для подвала — 5 кубометров в час;
для жилых комнат — 40 кубометров в час;
для санузла — 60 кубометров в час (плюс отдельный воздуховод);
для кухни с электроплитой — 60 кубометров в час (плюс отдельный воздуховод);
для кухни с газовой плитой — 80 кубометров в час при одной работающей конфорке (плюс отдельный воздуховод).

Санузел и кухню логично оборудовать системой принудительного вентилирования даже если для всего остального дома достаточно естественной. Вытяжка воздуха из подвала во избежание концентрации в нем более тяжелого чем воздух углекислого газа также часто обеспечивается отдельным воздуховодом.

Схема циркуляции воздуха в доме, выполненная в стиле инфографики, дает представление о течении воздушных потоков

Очень важно после монтажа системы воздуховодов проверить функциональность системы. Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака

Ведь хотелось бы, чтобы конструкция была не слишком громоздкой

Домовладельцы, не готовые превращать крышу дома в частокол воздуховодов, часто задумываются о том, каким образом лучше обустроить вентиляционные коммуникации в пределах чердака. Ведь хотелось бы, чтобы конструкция была не слишком громоздкой.

Но можно ли выводить отработанный воздух через кровельную конструкцию и ее опорный каркас – стропильную систему? И если это решение допустимо, как его лучше реализовать? Какое оборудование потребуется для обустройства?

Общие рекомендации по обустройству вентиляции

Система вентиляции, обустроенная на холодном чердаке, будет правильно функционировать, если соблюдать следующие условия:

обеспечение прочности крепежа вентиляционной решетки, аэратора;
своевременная очистка продухов от загрязнений, пыли и мелкого мусора одновременно с обеспечением их защиты от обледенения;
установка заслонок на аэраторах, вытяжных трубах и вентиляционных решетках;
расположение отверстий на верхнем стыке крыши близко к коньку;
установка на софитах, смонтированных на свесе кровли, сеток из алюминия либо пластика;
утепление вентиляционных каналов, проложенных на чердаке и под крышей, с целью предотвращения образования конденсата;
устройство вентиляционных каналов площадью 400-500 см2/м. Данный показатель соответствует высоте отверстия в 40-50 мм;
предотвращение намокания утеплителя путем очистки пыли, задуваемой ветром в вентиляционные отверстия, каналы;
обеспечение защиты мест установки ендовы, карниза от попадания в них опавшей листвы, мусора путем установки специальных приспособлений.

При монтаже элементов вентиляции необходимо стремиться к тому, чтобы они были прочными и устойчивыми. Эта мера позволит противостоять резким изменениям погоды, сильным ветрам.

Если ее правильно сделать, то можно избежать непредвиденных ситуаций с непредсказуемыми последствиями.

На качество работы системы вентиляции влияет:

значительная длина покрытия кровли, поэтому ее нужно усилить, установив дополнительно вспомогательные конструктивные элементы;
существенное увеличение высоты отверстий – уменьшается воздухообмен за счет возникновения турбулентности воздушной массы.

Грамотно устроенная кровля мансарды

В современном строительстве все конструкции стараются снабдить максимальной теплоизоляцией, загерметизировать, чтобы снизить потери тепла. Конструкций, ограждающих мансарду, это касается, пожалуй, больше всего. Ведь именно через кровельную систему способно уходить наибольшее количество тепла.

Если слои гидро-, паро- и теплоизоляции в кровельном пироге сложены без вентиляционных зазоров, система утепления практически не будет работать. У влаги, выпадающей в виде конденсата из-за разницы температур, бытовых испарений, проникшей под кровлю дождевой воды не будет возможности выйти наружу.

Вода – отличный проводник, из-за ее содержания в утеплителе тепловые волны будут свободно проходить на улицу. К тому же она провоцирует гниение древесины, из которой выполнен стропильный каркас, а часто и обшивка мансарды.

Осушение кровельного пирога – пожалуй, отдельная обширная тема. Однако её эффективность значительно сказывается на микроклимате мансарды, особенно в летний зной, когда верхний слой кровли прогревается до +100С. Потому вкратце расскажем о том, как это должно быть устроено.

При грамотной организации кровельного пирога, с устройством вентиляционных каналов требующегося сечения, утепленные скаты регулярно омываются воздушными потоками. В итоге просушенная кровля не пропускает тепловые волны, не мокнут и не выходят из строя строительные конструкции

Цель любых устройств для вентиляции кровли – обеспечить движение воздуха от свесов к коньку. Проще всего это устроить под кровлей из шифера или ондулина: под волнами кровельного материала воздух свободно поднимается к коньку, свесы в таком случае наглухо не подшиваются.

С металлочерепицей и профнастилом ситуация практически аналогичная, но их карнизы желательно снабдить вентиляционными решетками или закрыть пропускающим воздух уплотнителем. Рельефную кровлю обязательно отделяют от гидроизоляции дистанционным бруском – он и формирует вентиляционный зазор, требующийся для удаления испарений и атмосферной воды, скопившейся под покрытием.

Другие же материалы, в частности, мягкая черепица или листовой металл, нуждаются в искусственном создании 1 или даже 2 вентиляционных слоёв в 3 – 5см, отделяющих пароизоляцию от утеплителя, а гидроизоляционную плёнку – и от покрытия.

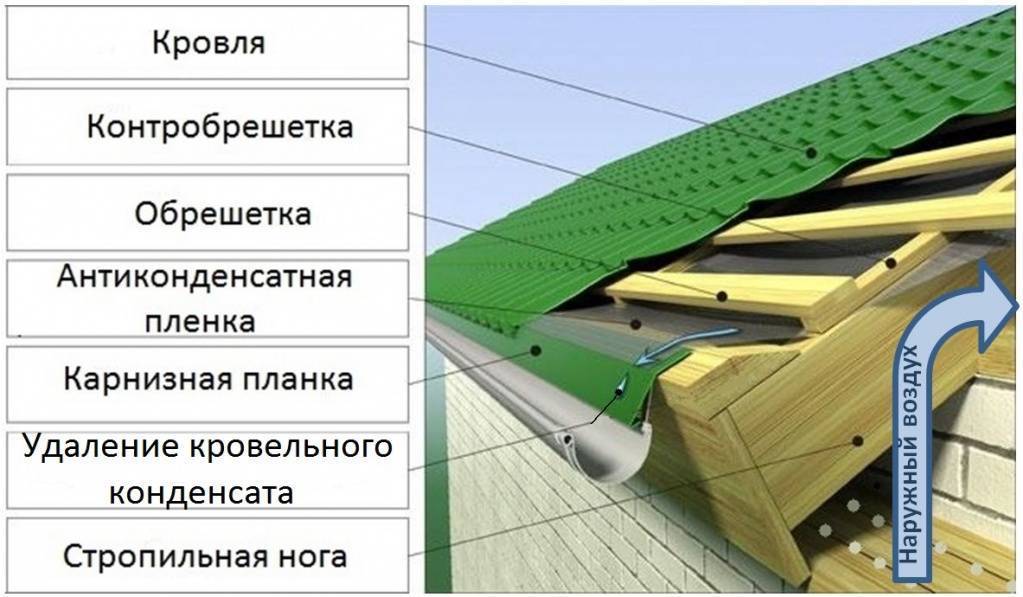

Для притока и выхода воздушных потоков в кровельную систему должны быть устроены отверстия, позволяющие потоку свободно перемещаться

Вентиляционные каналы для этого устраивают путем укладки обрешетки и контробрешетки. Воздух будет подниматься между решетинами. Если толщины стропил недостаточно для укладки всех слоёв кровельного пирога и обеспечения зазоров вентиляции, стропильные ноги наращивают брусками.

Для притока в подшиве свесов крыши используют перфорированные вставки – софиты или вентиляционные решетки, через равные промежутки по всей длине свеса. Для вытяжки устанавливают специальный конек с аэрацией либо точечные аэраторы.

Общая площадь сечения всех отверстий для вентиляции подкровельного пространства должна быть 1м2 на каждые 300 – 500м2 площади скатов кровли.

Как подкровельное пространство, так и обшивку фронтона можно вентилировать через точечные аэраторы, если организация длинных аэраторов или щелей невозможна

Вентиляция фронтонов осуществляется между обрешеткой и материалом обшивки фасада. Если обшивка устанавливается горизонтально, то опоры обрешетки – вертикальные, и естественной вентиляции они не препятствуют.

Если же рейки каркаса необходимо закрепить горизонтально, существует несколько вариантов решения для вентиляции фронтона:

Закрепить небольшие отрезки реек горизонтально в шахматном порядке. Это экономно и эффективно, но может быть сложно выставить все по уровню.
Установить длинные рейки, но сделать в них отверстия в шахматном порядке.
Соорудить вертикальную контр- обрешетку. Вентиляция в таком случае будет наиболее эффективной, но и материала потребуется больше всего.

Если обшивка будет диагональной, следует отдать предпочтение вертикальному расположению реек.

Вентиляция холодного чердака: важные нюансы качества

Моделируя чердак в частном доме, необходимо создать хорошую вентиляцию. Грамотно смонтированная вентиляция холодного чердака важна для обеспечения здорового микроклимата под крышей жилища. При недостаточной аэрации значительно уменьшается срок эксплуатации конструкции.

Нужна ли вентиляция холодного чердака

Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева.

На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости.

Создается нездоровый микроклимат помещения в целом.

Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака, происходит быстрый износ конструкции.

Причины появления конденсата:

отсутствие хорошей вентиляции;
нарушение теплоизоляция крыши;
недостаточная гидроизоляция;
нехватка вентиляционных каналов;
брак в строительных материалах.

Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.

Холодный чердак – нежилое помещение под крышей строения без декоративной отделки

Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли

Функционирование вентиляции – зависимость от выбранных материалов

Основная задача вентилирования холодного чердака – постоянный воздухообмен. Чтобы поставленная цель реализовывалась оптимально, нужно оценить качество и вид использованного кровельного материала. У каждого из них есть особенности.

Если для укладки кровли выбран шифер или ондулин, то воздух легко перемещается между волнистыми изгибами на территорию чердака и также беспрепятственно выходит наружу.

При создании вентиляции холодного чердака из металлочерепицы важно настелить пароизоляционную пленку, так как образовывается конденсат. Металлочерепицу вентилируют через уплотнитель конька

Для двускатной крыши каналы вентилирования размещены на фронтонах. Качественное проветривание осуществляется при равномерном распределении зазоров.

Есть свои нюансы и при монтаже вальмовой крыши. В этом случае входное отверстие должно размещаться в подшивке, а выходное – возле конька. Такая разновидность кровли четырехскатная и нет фронтонов.

Обратите внимание

При работе с гибкой черепицей требуется установить проветриваемый конек, для классической «керамики» – кровельный вентиль.

Используя в подшивке свесы брусков из древесины, следует соблюдать интервал в несколько миллиметров. При зашивке пластиком делают отверстия в элементах. Подшив называют софитом.

Можно ли выводить вентиляцию – холодный чердак

Правильный воздухообмен необходим, чтобы:

избежать скопления паров, которые поступают из дома;
защитить деревянный каркас чердака от воздействия влаги;
противодействовать образованию грибка;
поддержать постоянство температуры.

При условии, что создается вентиляция чердачного пространства – холодный чердакиз дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.

Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?

Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.

Важные рекомендации, чтобы вентиляция холодного чердака получилась качественной и долговечной:

Требования к теплоизоляционным материалам

Для утепления воздуховодов в системе вентиляции требуются материалы, обладающие следующими свойствами:

низкая теплопроводность;
паронепроницаемость;
огнестойкость;
шумопоглощающая способность;
биостойкость.

Коэффициент теплопроводности является самым важным параметром теплоизоляционного материала.

Второй по важности показатель – паропроницаемость. Многие материалы, используемые для утепления вентиляции, обладают способностью выпускать скопившуюся под ними влагу при превышении предельного для них напряжения

Заполняя поры материала, влага увеличивает его теплопроводность, тем самым снижая эффективность утепления. Чтобы этого не происходило, поверх теплоизолятора монтируется гидроизоляционное покрытие – мембрана, способная пропускать пар наружу, запирая ему доступ внутрь.

От огнестойкости зависит, насколько теплоизоляция будет пожаробезопасной. Всего существует 6 классов огнестойкости.

Для воздуховодов необходим утеплитель нулевого класса, то есть имеющий самую высокую огнестойкость, а значит, наиболее пожаробезопасный. При многослойной теплоизоляции и выполнении ряда дополнительных условий допускается использование материалов первого класса огнестойкости

Проходя по воздуховодам воздушный поток создает шумы. В системах принудительной вентиляции также шумит и вибрирует работающий вентилятор. Чтобы шумы и вибрации не передавались через жесткие конструкции и не распространялись по жилым помещениям, используют демпфирующие устройства и прокладки.

Но и большинство теплоизолирующих материалов обладают звукоизоляционными свойствами и помимо своей основной функции помогают защищать дом от неприятных акустических эффектов.

Используемые материалы не должны быть благоприятной средой для жизнедеятельности насекомых, плесневых грибков, вызывающих гниение бактерий и других вредоносных микроорганизмов.

Проникая по воздуховодам в жилые помещения, они могут вызывать заболевания, а также повреждают сам материал, из-за чего может потребоваться его преждевременная замена. Существуют микроорганизмы, продукты жизнедеятельности которых настолько агрессивны, что способны прожечь стальные листы толщиной 1,5 мм.

Используемые в обустройстве вентиляционных коммуникаций материалы обязаны соответствовать санитарно-гигиеническим нормам. Утеплитель не должен выделять вещества, опасные для человека и окружающей среды. Под экологичностью подразумевается отсутствие угрозы засорения природной обстановки в ходе утилизации.

Эффективная вентиляция мансарды — от теории к практике

Полноценное использование мансарды невозможно без правильной и эффективной вентиляции этого пространства.

Мансарда – это жилой чердак, который нуждается в циркуляции воздуха, как и любое жилое пространство дома, но для создания вентиляции дома с мансардой следует знать некоторые нюансы.

Это помещение находится над основными жилыми комнатами дома: спальни, гостиной, кухни, душевой комнаты. В процессе жизнедеятельности человека, в окружающий воздух выделяется тепло и влага, которая по законам конвекции поднимается вверх к перекрытию. Основное количество влажных воздушных масс, вентиляционная система дома выводит в атмосферу, но некоторая его часть проникает сквозь микрощели в перекрытии и попадает на жилой чердак.

В мансарде, не оснащенной вентиляцией, влажные воздушные массы поднимаются к потолку, проникают через отделочные материалы и потолок, и попадают в утеплитель, а за ним и в подкровельное пространство. Попадая в более холодную зону воздух, насыщенный парами воды, превращается в конденсат, который оседает на кровельном материале, утеплителе и деревянных конструкциях, вызывая их коррозию и приводя к их разрушению.

Независимо от того, жилое чердачное помещение или нет, грамотная вентиляция предотвращает от:

Появления и накопления в подкровельном пространстве излишней влаги.
Намокания утеплителя, что предотвращает потерю им теплоизоляционных качеств.
Образований колоний грибов и очагов плесени на деревянных элементах кровли.
Образования коррозии на металлических элементах кровли.

Вентиляция чердака над мансардой спасает от ее перегрева в жаркое время года, а также предотвращает образование наледи на кровельных свесах, в зимний период.

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м2/100 м2. Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

>>> Все про аренду авто на Кипре

Устройство вентиляции чердака частного дома: продухи, слуховые окна, решетки

Владельцы зачастую страшатся оборудовать вентиляцию холодного чердака в своих частных домах, руководствуясь следующими предположениями.

Через вентиляционные решетки чердака из дома уходит тепло. Существует мнение, что здание быстрее охладится. Но чаще всего проблема заключается в плохой термоизоляции стен или потолочных перекрытий. Кстати, через некачественно утепленный потолок на чердак проникает влажный теплый воздух. В чем его опасность мы расскажем в следующей главе;
Вентиляция холодного чердака вальмовой крыши или шатровой необходима лишь летом. По мнению многих, вентиляционные решетки и окна на чердаке нужны только для проветривания в духоту

На самом же деле, зимой потолок неотапливаемого и невентилируемого чердака превратится в пещеру, заросшую ледяными сталактитами;
Не важно, какого размера вентиляционные продухи. Площадь вентиляционных окон и продухов на чердаке нужно тщательно просчитывать

Как это сделать правильно – читайте дальше.

Вентиляция чердака в частном доме – это важнейший элемент терморегуляции. Правильно организованная, она позволяет сэкономить средства на обогрев или охлаждение жилого пространства и сберечь в целости и сохранности само строение. Особенно важна вентиляция чердака над мансардой.

Вентиляция чердачного помещения

Чердак в частном доме нуждается в вентиляции как зимой, так и летом.

Так, в жаркое время года раскаленная крыша нагревает воздух на чердаке до 150 градусов. Большая часть этого тепла отдается потолку верхнего этажа, кондиционеру приходится работать с повышенной нагрузкой, чтобы устранить избыточное тепло. Если же кондиционера нет, хозяева изнывают от пекла и духоты.

Зимой же воздухообмен необходим для удаления излишков влаги. Согласно техническим требованиям, разница температур между улицей и чердаком должна быть 4 градуса или меньше. Перепады температуры между жилым этажом и улицей способствует скоплению конденсата на стропилах крыши. Влага постепенно замерзает, создавая целые каскады сосулек. В оттепель они таят и влага капает на пол чердака. Разрушаются опорные конструкции крыши и потолка. На деревянных стропилах развивается плесень.

Кстати, качественная вентиляция холодного чердака предупреждает скопления снега и льда на крыше дома.

Вывод вентиляции на чердак своими руками
