Кто учувствует в проектировании
Исходные данные для составления профессионального проекта предоставляются заказчиком, он должен ориентироваться на СН 202-69. Это подробная инструкция с правилами разработки проектной и сметной документации. В работе принимает участие не только проектная организация, но и ряд других:
- Организация по проведению геологической разведки.
- Представители шахты.
- Проектная организация.
- Научно – исследовательский институт (НИИ).
Рассмотрим роль каждой организации подробнее.
Организация по проведению геологической разведки
Её работа регламентируется положением, утвержденным Министерством геологии СССР 21 июля 1970 года. Согласно ему, геологическая разведка передает проектной организации ряд исходных данных, характерных для подземных участков данного региона:
- Расчетные параметры природной метаносности данного района (причем, с привязкой к конкретным угольным пластам).
- Подробные карты, где указываются места забора проб. На них отмечается глубина забора, наносятся верхние и нижние границы залегания.
- Результаты лабораторного исследования угля на каждой шахте.
- Разрезы геологических пластов с указанием границ залегания слоя метана.
- Разрезы скважин, с сохранением формы и указанием пластов.
Документация оформляется с соблюдением правил, описанных во «Временных технических требованиях для угольной промышленности».
Представители шахты
Расположение забоев в земле
В отличие от геологоразведки, представители шахты предоставляют фактические данные, полученные в результате эксплуатации аналогичных месторождений:
Гипсометрические планы рабочих пластов. На них указываются фактические границы зоны залегания метана. Также предоставляются планы действующих шахт с указанием всех рабочих параметров, включая отметки устья и точки пересечения пласта.
Подробные планы горных работ для каждого несущего пласта
Важно, чтобы предоставлялись рабочие планы участков, граничащих с исследуемыми.
Записка, детализирующая планы горных работ. В ней указываются координаты пласта, в котором была проведена дегазация, а также эффективность данной процедуры.
Разрезы стволов шахт, с указанием высоты залеганий угля и суглинистого сланца.
Если выполняется реконструкция действующего забоя, то проектировщикам предоставляются все акты осмотра.
Проектная организация
Компания-проектировщик выполняет расчеты согласно СНиП и другой нормативной документации. Основная цель – определение метанообильности на вновь вводимых в эксплуатацию или подвергшихся реконструкции шахтах. Проектная организация подбирает схему вентилирования, определяет необходимую кратность воздухообмена, интенсивность проветривание, мощность калориферных установок. Также рассчитывается устойчивость вентиляционной системы во время внештатных ситуаций, неконтролируемого выброса метана.
НИИ
Выполняют консультативные функции. К их помощи обращаются проектные организации, когда возникают сложности. Если необходимо, то научно – исследовательские институты разрабатывают для угольных бассейнов пособия, где собраны все рекомендации от научного сообщества.
Установки с бесконтактной аппаратурой управления
5.5.19. При применении бесконтактной аппаратуры для управления лифтами должны быть соблюдены условия, оговоренные в 5.5.20-5.5.28.
5.5.20. Сложные системы управления группой лифтов должны состоять из отдельных групп блоков управления, при этом:
1) каждый лифт должен управляться отдельной группой блоков, допускающей работу этого лифта независимо от состояния других лифтов и их блоков;
2) должна быть предусмотрена возможность легкого отсоединения блоков лифта без нарушения работы остальных лифтов.
5.5.21. Блоки питания системы управления с логическими элементами должны иметь защиту от КЗ, перегрузок и снижения выходных напряжений с сигнализацией о ее срабатывании. Защита должна быть построена так, чтобы при КЗ, перегрузке или снижении напряжения в одной выходной цепи отключались все выходные цепи блока питания.
5.5.22. Если общая точка системы управления с логическими элементами не заземлена, в блоке питания необходимо предусмотреть контроль замыкания на землю каждой выходной цепи с соответствующей сигнализацией.
5.5.23. Блоки питания должны допускать дистанционное включение и отключение.
5.5.24. Станции управления лифтами, собираемые из отдельных блоков, должны быть снабжены аппаратурой, указывающей прохождение основных сигналов, или гнездами, позволяющими присоединять измерительную аппаратуру для контроля этих сигналов.
5.5.25. Конструкции станций управления и комплектных устройств должны обеспечивать свободный доступ к проводам, кабелям и входным рядам зажимов.
5.5.26. При установке станций управления в шкафах не рекомендуется устанавливать какую-либо аппаратуру, кроме сигнальной, на дверях шкафов.
5.5.27. Цепи кнопок, ключей управления, путевых и конечных выключателей должны быть гальванически разделены. Разделение может быть произведено с помощью входных согласующих элементов или с помощью реле, контакты которых предназначены для работы в цепях с малыми токами.
5.5.28. Цепи напряжением 220 В и выше должны прокладываться отдельно от цепей напряжением ниже 220 В бесконтактных элементов и присоединяться к отдельным, специально выделенным рядам зажимов или разъемным контактным соединителям.
Освещение и вентиляция
В пассажирских лифтах освещение и вентиляция являются необходимыми элементами. Кроме того, за их наличием и качеством функционирования постоянно следит комиссия ЛифтНадзора, руководствуясь при этом массой законодательных актов.
Освещение в купе лифтовых кабин может быть самым разнообразным, начиная от обычных флуоресцентных ламп дневного света, скрытых панелями плексигласа или пластика с особыми свойствами, и заканчивая точечным диодным освещением. Естественно, это сказывается на цене. Для увеличения эстетических свойств могут применяться и специальные неоновые трубки или светодиодные ленты.
Вентиляция в целом делится на две больших категории:
- пассивную – просто отверстия, связанные небольшими каналами с общей системой вентиляции шахты;
- активную – один или несколько вентиляторов, скрытых под обшивкой стен или потолка. Они могут иметь разную мощность и уровень шума. Активная вентиляция чаще всего применяется в грузовых лифтах с высоким уровнем пыли. Также такая система вентиляции может выступать и в виде полноценных кондиционеров – в офисных и коттеджных лифтах.
Требования к купе кабины лифта
Так как купе предназначено в первую очередь для людей (в грузовых лифтах – для грузов, однако вносят туда их тоже люди), то к нему выдвигаются требования безопасности, комфорта и надежности. Итак, любое купе пассажирского лифта должно иметь:
- освещение;
- вентиляцию;
- панель управления кабиной лифта;
- безопасные стены и пол;
- средства связи с оператором ремонтной или спасательной службы.
Стоит добавить, что все вышеперечисленное должно быть максимально закреплено, а все элементы питания и контроля по возможности спрятаны внутри стен кабины. Нужно это для того, чтобы никто, кроме мастеров обслуживающей или ремонтной компании, не имел к ним доступа.
Проблема притока воздуха
При проектировании установки подпора воздуха у специалистов трудностей обычно не возникает.
Здесь мы опираемся на 123-ФЗ, СП 7.13130.2013 и другие нормативы.
Но, как обычно, все случается на практике.

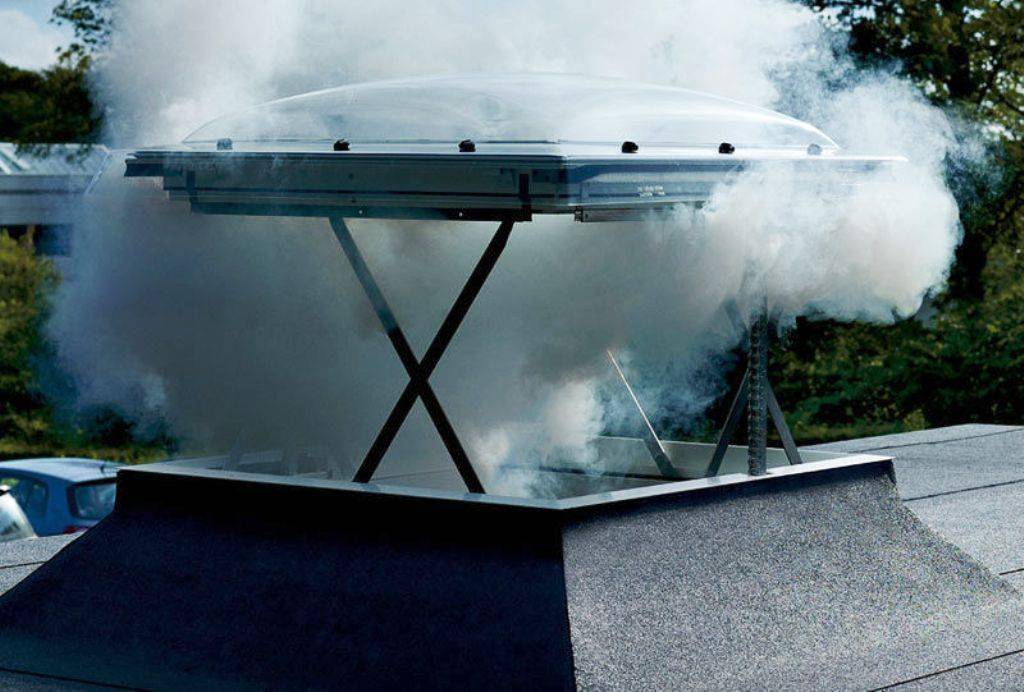

Давайте представим ситуацию, когда приведена в действие система ДУ из эвакуационного прохода.
Начался забор задымленного воздуха из пространства и его выброс в шахту дымоудаления.
В проходе для эвакуации образуется минусовое давление.
Вследствие этого, открывающиеся наружу двери из коридора прижимаются к своим створкам давлением в соседнем помещении.
Поэтому открыть их очень тяжело, либо совсем невозможно.
А по п. 7.16 СП 7, максимальное избыточное давление на такую дверь – 150 Па.
Чтобы уравновесить давление рекомендуется монтаж системы подпора воздуха, то есть притока с улицы.
Расстояние между подпором и дымоудалением задается п. 7.11 СП 7, применительно к разным местам выброса продуктов горения.
Но излишняя компенсация тоже вредит, поскольку спровоцирует распространение дыма между помещениями.
А п. 8.8 для компенсации рекомендует монтировать систему подпора с естественным притоком.
Поэтому, следуя этим нормативам, мы можем обойтись без полноценной приточки с подпорным вентилятором.
Естественный приток предполагает шахты с клапанами или проемы наружу.
Но как быть, если у нас работает принудительная вентиляция подпора воздуха,
а при пожарной ситуации люди пораспахивали все окна, двери и бегут по коридорам на выход?
Правильно, образуется излишнее давление в проходе для эвакуации по сравнению, например, с лестничной площадкой или тамбуром.
Благодаря воздушному притоку из окон и работы приточной вентиляции, дым, конечно, хлынет из прохода дальше в другие помещения.
Как решить эту проблему?
Можно, к примеру, поставить в местах эвакуации датчики давления с анализаторами и другое оборудование КИПиА.
Но беда в том, что на все проектируемые устройства у нас должен быть сертификат ПБ.
Об этом, конечно, хорошо осведомлен пожарный инспектор…
Что же тогда делать?
Выход из сложившейся ситуации на самом деле простой –
достаточно установить сертифицированный клапан сброса избыточного давления,
управляемый дистанционно или автоматически.
Сейчас эти устройства обязательно имеют сертификат.
При описанной ситуации с распахнутыми окнами такой клапан
перейдет в закрытое положение и отключит приточную компенсацию в коридор для эвакуации.
Минусовое давление от работы дымоудаляющего оборудования будет тогда уравновешиваться давлением из распахнутых окошек.
А в штатной ситуации клапан будет открываться, например,
при превышении избыточным давлением отметки 90 Па и закрываться при снижении его до 40 Па.
Эти пороговые значения удобно настраиваются регулировочным винтом, сжимающим и разжимающим пружину.
Расчет
Открытый клапан на первом этаже при открытых дверях лифтовой шахты на первом этаже можно расценить как отверстие с утечкой воздуха. Ниже приблизительно рассчитаем расход воздуха через клапан на первом этаже при открытой двери лифтовой шахты на первом этаже. Полученное значение необходимо добавить к значению расхода, подаваемого в лифтовую шахту (4.2 ).
Расчет расхода воздуха через клапан на 1-ом этаже при открытых дверях лифтовой шахты на 1-ом этаже
На самом деле эта величина будет еще меньше, т.к. указанный коэффициент местного сопротивления не учитывает решетку на клапане.
Из расчета видно, что при применении схемы по Рис. 5 подача вентилятора ПД1 увеличивается незначительно.
Вопрос:
Чем обусловлен выбор размера клапана?
Ответ:
Для первого этажа ограничения такие же, как и для типового (см. Требования к клапанам). Конечно вертикальный размер можно увеличить, т.к. сам первый этаж обычно выше. Но чем больше вы делаете размер клапана, тем больше воздуха необходимо подавать для поддержания избыточного давления в шахте лифта.
В соответствии с п. 4.13 :
Этого времени достаточно, чтобы лифт приехал на первый этаж и открыл двери.
Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов
При строительстве вентиляционных каналов допускаются ошибки, которые могут негативно сказаться на работе всей вентиляционной системы. Давайте кратко проанализируем эти ошибки:
- Отсутствие вентиляционного отверстия в помещениях без окон, с частыми колебаниями температуры и влажности. Отверстие в стене, закрытое решеткой, не дает такой тяги, как вентилятор, и эффективность вентиляции будет низкой.
- Окна и двери плотно закрыты, вентиляторы не установлены. Если окна и двери полностью герметичны, естественная вентиляция не работает, поэтому в помещении могут появиться запахи, сырость, плесень и грибок;
- В комнате с камином нет дымохода. В этом случае дым попадает в гостиную;
- Вентиляционные отверстия не изолированы должным образом, что может привести к потере тяги.
Как видите, существует множество нюансов, которые необходимо учитывать при монтаже вентиляционных каналов. Если вы не уверены, что сможете грамотно выполнить все работы, связанные с их проектированием и установкой – предоставьте эту задачу профессионалам. Конечно, тогда затраты на строительство вентиляции возрастут, но они быстро окупятся благодаря эффективной работе системы и приятному микроклимату в доме!
- Предыдущая публикация
- Перечислить
- Следующая публикация
Обзор современных систем вентиляции Читать Вентиляция для вашей ванной комнаты Читать Варианты вентиляции для вашего дома Читать Перейти к полному спискуРекомендовать ещеВсе публикации 09.06.2020 Слово “чиллер” для многих кажется чужим и загадочным, и еще более немногие знают, как он работает и для чего используется. Чиллеры в основном используются специалистами при проектировании и строительстве сложных вентиляционных систем, устанавливаемых в специфических и крупных отраслях промышленности. 01.06.2020 Самодельная вентиляция для теплицы 18.05.2020 Ручная система вентиляции в квартире Эффективная система вентиляции в квартире дает ряд преимуществ: обеспечивает стабильный приток свежего воздуха во внутреннее пространство, исключает появление влаги и неприятных запахов в помещении. Избыточная влажность в квартире приводит к развитию плесени и грибка на стенах и потолке, что не только портит отделку, но и вредит здоровью домочадцев. Если система вентиляции, установленная при строительстве квартиры, работает недостаточно эффективно, вы всегда можете улучшить ее самостоятельно. В этом случае не нужно выполнять сложную работу, достаточно ввести в систему несколько дополнительных и полезных устройств. 04.05.2020 Вентиляция подвала в частном доме Подвал в частном доме – это место, которое может иметь множество различных функциональных назначений. Владельцы могут хранить в нем овощи, заготовки на зиму, вещи, которые не нужны в холодное время года, в подвале можно устроить миниатюрную теплицу для выращивания растений и грибов. Как бы ни использовался подвал – в нем обязательно должна присутствовать качественная вентиляция, иначе не избежать порчи хранящихся вещей и продуктов, появления неприятного затхлого запаха и сырости. Популярные статьи Экскурсия по заводу и презентация новой системы селективного сбора отходов 1 ноября 2019 года 367
ГалВент провел экскурсию среди гостей Всероссийского форума “Капитальный ремонт жилых домов: поддержка собственников жилья”.
Читать Инновации в штамповочном и инструментальном производстве 4 ноября 2019 339
В отделе штамповки и оснастки были введены в эксплуатацию два дополнительных 100-тонных штамповочных пресса.
Считайте калькуляторы
- Прямой участок
- Подразделение
- Переход
- Тройник
- Штекер
- Прямоугольная резьба
- Зонты
- Зонты и разделители
ГОСТы СНиПы Часто задаваемые вопросы

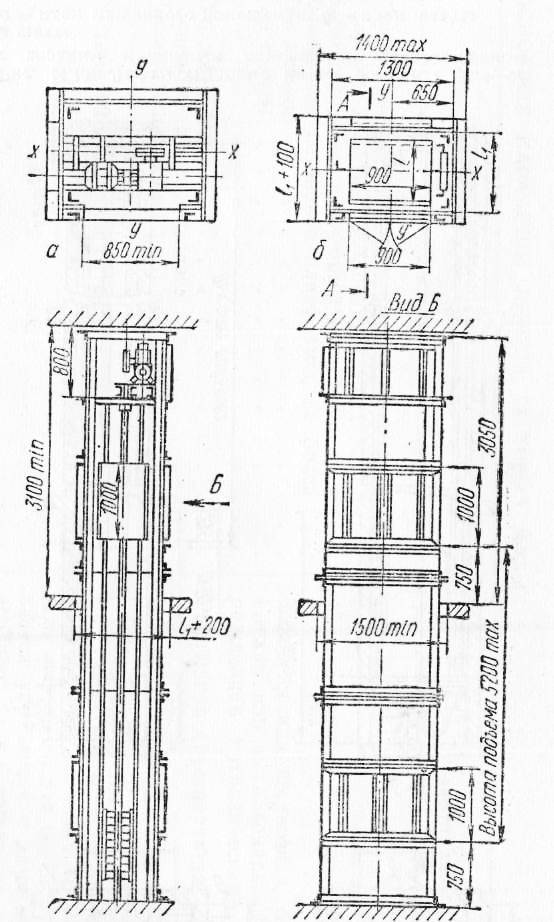

Производство лифтовых шахт
Процесс производства шахты сложный и состоит из двух основных этапов: проектировка и непосредственно процесса изготовления шахты и ее составляющих. Для каждого конкретного объекта строительства лифтовые шахты изготавливаются по индивидуальной системе проектирования. При этом инженеры учитываю грузоподъемность кабины, а также цель ее использования. Чаще всего шахты – это железобетонные конструкции, они могут быть разнообразных форм и характеристик, в зависимости от места, в котором будет установлен лифт.
В процессе изготовления шахт и кабин лифта должны соблюдаться требования, описанные в ГОСТе 18103-84 «Установки для изготовления железобетонных объемных блоков санитарно-технических кабин и шахт лифтов».
Важным моментом при планировании шахты является проведения анализа прочности несущих конструкций сооружения с целью выявления оптимальной нагрузки, которое сможет выдержать здание.
Опорой для конструкции шахтового пространства в большинстве случаев являются несущие конструкции самого строения. Другие случаи предполагают создание фундамента под лифт.
Шахта должны быть отделена от примыкающих к ней лестниц и площадок, на которых могут находиться люди или оборудование, стенами и другими перекрытиями, обеспечивающими достаточное расстояние для безопасной перевозки. При этом она может быть полностью или частично огражденной, а также иметь сетчатое (несплошное) ограждение.

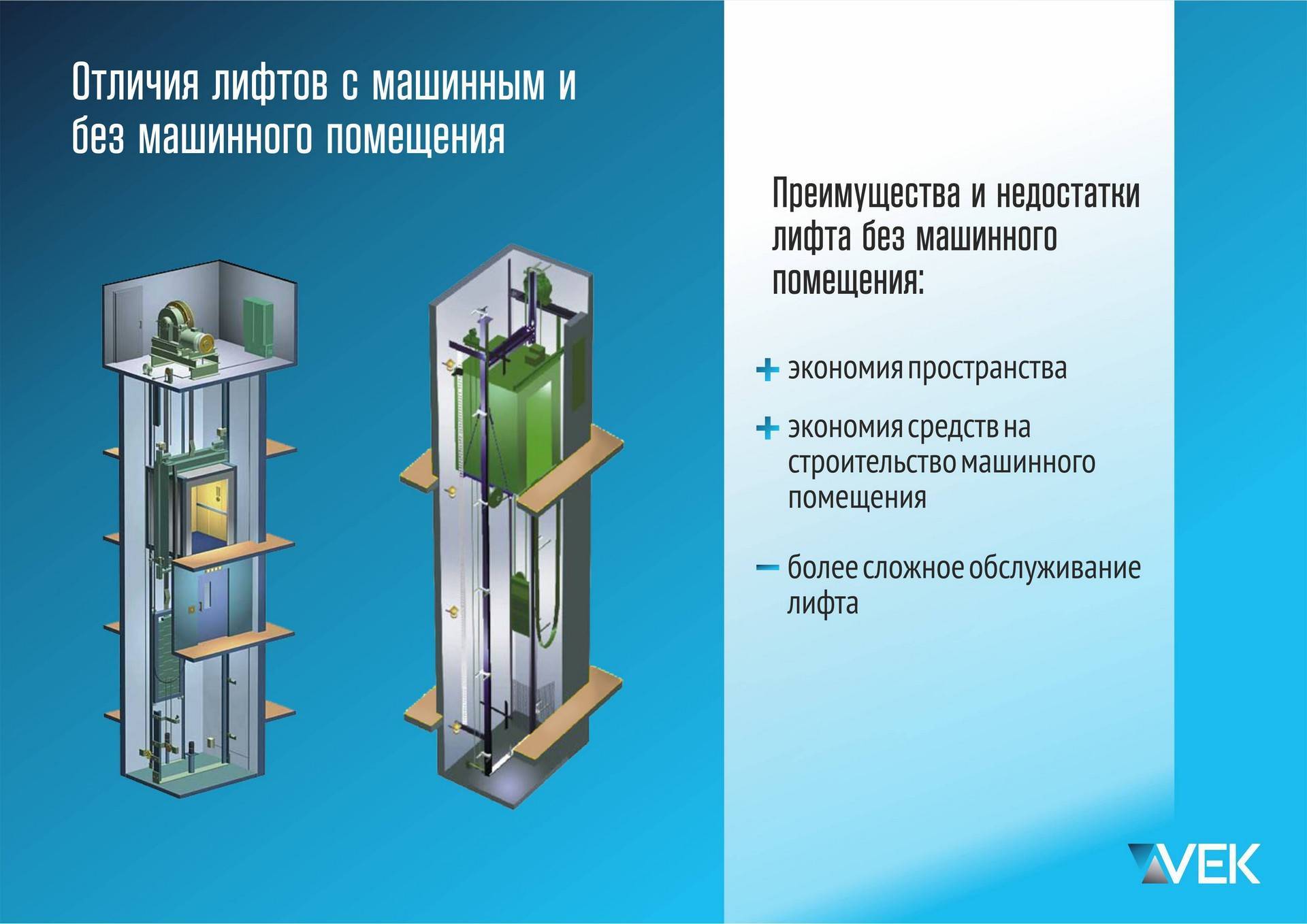

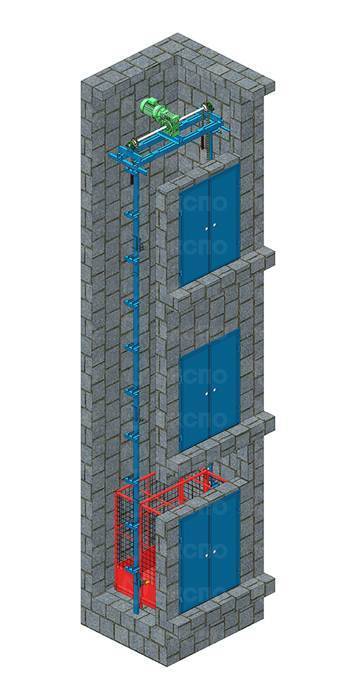

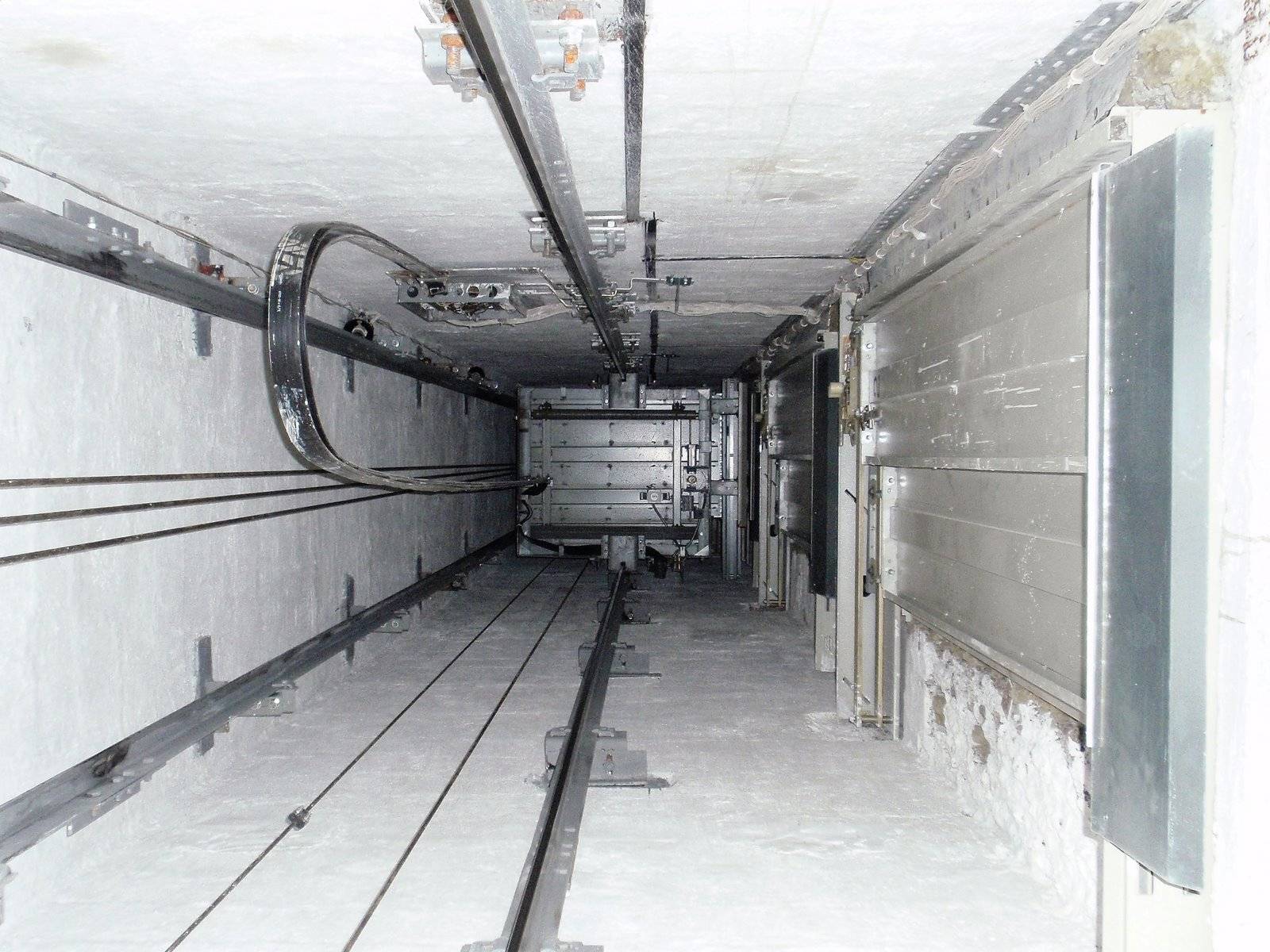

Оснащение и устройство шахты
Шахта – это не только «домик» для кабины, но и место размещения всего оборудования, которое приводит лифт в движение. В ней располагается:
- непосредственно кабина подъемного оборудования;
- грузовой противовес;
- тяговые канаты или цепи, посредством которых тяговое усилие передается от подъемного механизма к кабине.
- канат ограничителя скорости и натяжное устройство каната ограничителя скорости, которые отвечают за связь кабины с скоростным ограничителем;
- противовес и направляющие кабины;
- пружинные упоры (буфера), на которые кабина и противовес упираются при достижении нижнего уровня;
- подвесной кабель, обеспечивающий связь электрического оборудования кабины с низковольтными комплектными устройствами;
- различные типы уравновешивающих элементов: канаты, цепи, резинотросовые ленты, которые также выполняют роль противовеса, но при более высоком весе тяговых канатов;
- электрооборудование, которое помогает определять местонахождение кабины в шахте;
- освещение для шахты;
- порталы для установки шахтовых дверей.
Приямок шахты – это пространство, расположенное ниже уровня площадки первого этажа. В нем располагаются упоры кабины, противовес и натяжное устройство ограничителя скорости. Эта зона должна быть надежно защищена от попадания сточных или грунтовых вод.
При проектирования шахты предусматривается зазор приямка от его нижней части до кабины: для пассажирских лифтов – не менее 0,5 м, а для грузовых подъемников – не менее 50 мм.
В зону приямка должен быть обеспечен свободный и безопасный доступ персонала, обслуживавшего лифт. При глубине приямка более 0,9 м для удобства доступа в него в нем в пределах досягаемости от дверного проема устанавливается лестница или специальные скобы. Если эта зоны имеет глубину более 2,5 м, вход в нее оборудуется отдельной специальной дверью.
Верхний этаж шахты – это зона, которая находится между полом верхней посадочной площадки и верхним перекрытием шахты. Здесь в лифтах некоторых моделей установлен концевой выключатель, который размыкает цепь питания подъемного механизма.
Правила сооружения вентиляционных шахт
Устройство системы вентиляции в доме учитывается уже на этапе проектирования сооружения. Вентиляционные шахты должны абсолютно точно соответствовать всем требованиям действующих строительных и пожарных норм.
Важная информация:Вентиляционные отверстия не должны располагаться в наружных стенах, так как это может привести к чрезмерной конденсации водяного пара.
Отверстия для воздухообмена должны быть вертикальными, но если это невозможно, их следует делать с уклоном. Угол наклона должен составлять 60 градусов по отношению к фундаменту здания.
Вентиляционные каналы не следует размещать в помещениях со слишком высокой влажностью. Высокая влажность может вызвать обильное образование конденсата на стенках воздуховода, что со временем может привести к его разрушению.
Также важно знать, что вентиляционные шахты должны быть установлены в специальном положении по отношению к крыше дома. Это связано с действующими строительными нормами
Выход воздуховода на крышу должен быть рассчитан по специальной формуле: От конька крыши до вентиляционного выхода должна быть проведена прямая линия под углом 10 градусов. Точка пересечения укажет требуемую высоту трубы от крыши. Если труба расположена дальше от конька крыши (более трех метров), высота люка должна составлять не менее пятидесяти сантиметров от высоты крыши.
Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты
Процесс строительства вентиляционных шахт будет состоять из нескольких этапов, в которых необходимо соблюдать следующие важные нюансы:
Прежде всего, шаблон должен быть правильно приложен к стене. Шаблон должен плотно прилегать своей торцевой частью к внутренней поверхности поперечной стенки. Затем обведите шаблон карандашом или мелом. Обведенные кружком области – это будущие переходные участки. Используйте шаблон во время установки, чтобы проверить, нет ли перекосов во время работы. Самые незначительные ошибки окажут негативное влияние на общую производительность системы вентиляции вашего дома.
Форма воздуховода может быть квадратной или прямоугольной (например, при выборе нестандартного сечения, что важно при наличии в помещении сильного источника тепла). Для обеспечения качества кладки каналов это следует делать кельмой, а излишки раствора сразу же удалять шпателем
Для повышения прочности построенной шахты вдоль проема укладываются кирпичи. Однако эта мера может сильно затруднить очистку вентиляционной шахты в будущем.
Вентиляционные шахты должны располагаться на расстоянии не более одного метра друг от друга и под углом шестьдесят градусов к основанию здания. Розетки также изготавливаются из кирпича, который предварительно выкладывается под необходимым углом.
Стена перевязана половинками и четвертинками кирпича. Чтобы форма вала оставалась ровной по всей его длине, для работы необходимо использовать специальные буи. Эти же буи будут препятствовать засорению канала мусором.
После завершения кирпичных работ все швы в канале должны быть надлежащим образом заделаны, а готовый ствол проверен на проходимость с помощью специального шарика, привязанного к прочному и толстому шнуру.
Особенности монтажа и эксплуатации вентиляционной шахты
Вентиляционная шахта вентиляция изнутри
Вытяжные шахты – это очень большие конструкции, поэтому они используются либо в жилых домах, либо в отдельно стоящих домах с двумя и более этажами. Однако они позволяют реализовать качественную и относительно недорогую вентиляцию во всех помещениях.
Структура
Основной воздуховод с вертикальным сечением, обычно 30 x 60 см. Она начинается в подвале, проходит через все этажи и выходит на крышу.
- Небольшие боковые воздуховоды, соединяющие главный воздуховод с вытяжными отверстиями, расположенными в помещениях.
- Проходной узел вытяжного канала является точкой выхода системы на крышу.
Переходы вытяжных каналов, различные схемы монтажа
Вытяжной канал.

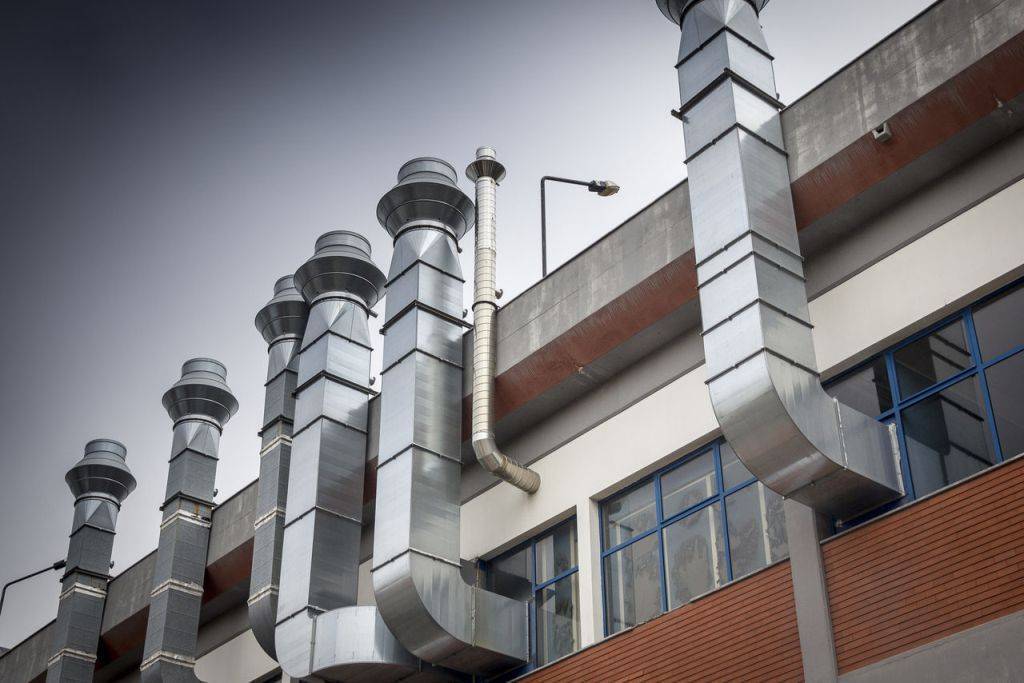

Пример вытяжного канала, поднятого над крышей
Специальный подвесной колпак завершает конструкцию, чтобы предотвратить попадание осадков в вентиляционную систему.
Пример подходящей вытяжки из нержавеющей стали

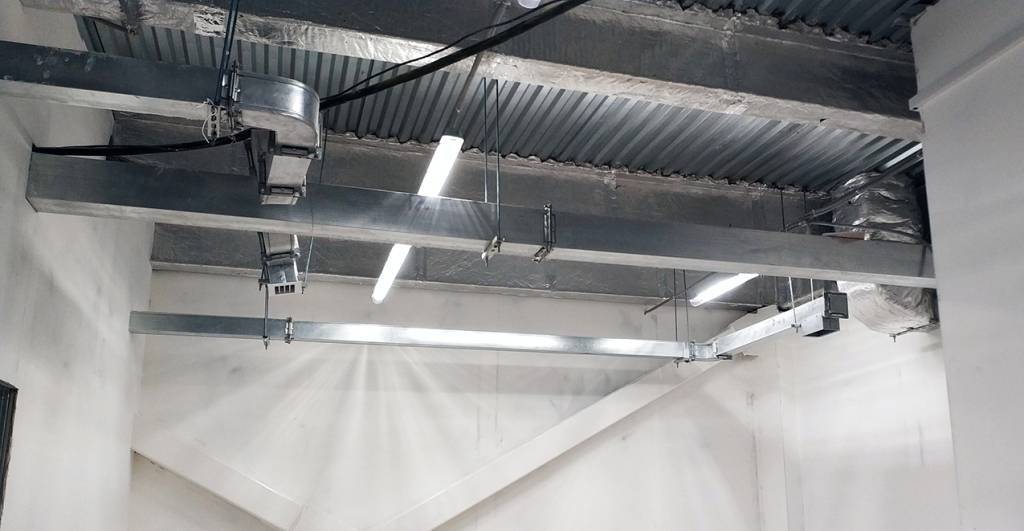

Шахтный вентиляционный рукав часто используется в производственных цехах, так как он позволяет быстрее и экономичнее подключиться к главному воздуховоду.
Высота
Схемы конфигурации для вентиляционных шахт с различной высотой
В руководящих принципах СНиП указаны следующие расстояния между выпускным каналом и воздушной точкой:
| Направление | Расстояние, метры |
| Горизонтальный | 10 |
| Вертикальный | 6 |
Высота над уровнем крыши определяется расстоянием выхода шахты от конька:
- Если расположение почти параллельно и не превышает 150 см, коробка должна быть выше конька минимум на 50 см. То же самое относится и к плоским крышам.
- Если расстояние составляет от 150 до 300 см, оба предмета можно разместить на одном уровне.
- Однако если расстояние превышает 300 см, отверстие располагается под углом 10 градусов над коньком.

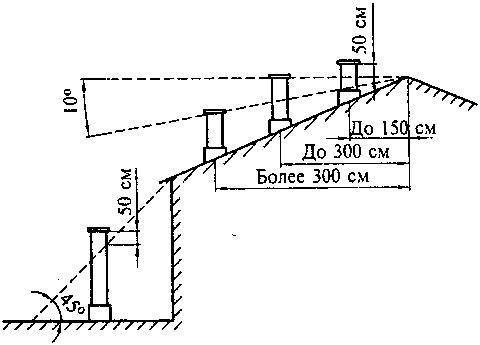

Расположение воздуховода в зависимости от расстояния от конька крыши
Обратите внимание, что в случае с предприятиями общественного питания нормы требуют обязательного возвышения шахты над коньком крыши не менее чем на 100 см. Материал
Материал
В жилых и общественных зданиях для строительства вентиляционной шахты со всеми воздуховодами обычно используется бетон, кирпич или дерево с облицовкой из оцинкованного железа. Внутренняя часть выложена войлоком, пропитанным глиняным раствором, и оштукатурена.

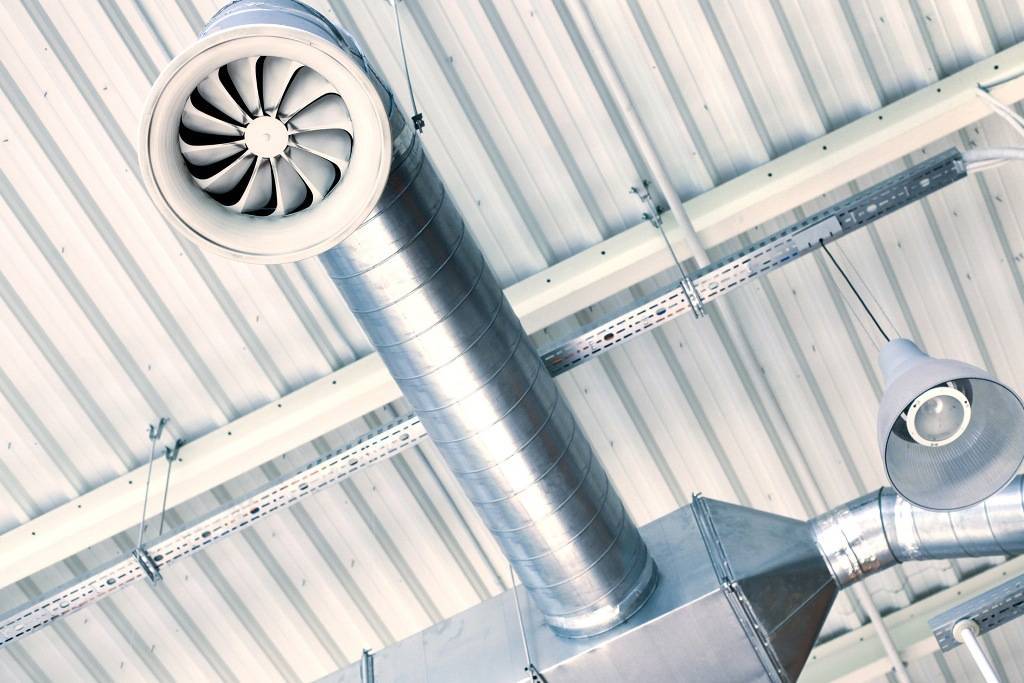

Промышленные здания изготавливаются из листовой стали.
Пожарная безопасность
Это очень важный момент в отношении всей системы вентиляции. Представьте, что при удачном использовании в вашем доме он создает воздушную связь между всеми комнатами и является идеальным местом для распространения пламени. Поэтому при монтаже воздуховодов следует использовать огнестойкие материалы или барьеры с аналогичными свойствами.
Изоляция
Слой изоляционного материала под металлической облицовкой
Что нужно, чтобы изолировать выходной воздуховод своими руками?
Давайте посмотрим:
- Устраняет возможность образования конденсата на поверхности трубы, который является причиной распространения плесени и образования льда в зимний период.
- Снижается теплоотдача, что благотворно влияет на тягу дымохода.
- Снижается риск возникновения пожара.
- Снижается воздействие шума и вибрации во время работы.
Толщина теплоизоляционного слоя должна выбираться в соответствии со следующими параметрами:
- Наличие точки росы.
- Форма и размер отстойника.
- Теплопроводность используемого материала.
- Разница температур между внутренней частью вентиляционного канала и зданием.
Процесс изоляции может осуществляться двумя методами:
- Внешний. В основном это подразумевает нанесение изоляционного слоя на верхнюю часть коробки. В этом случае изоляционный материал можно легко поддерживать во время использования для предотвращения деформации.
- Внутренние.
Это осуществляется следующим образом:
- Очистите внутренние стенки вала.
- Листы минеральной ваты приклеиваются на место.
- Закрепите с помощью дюбелей.
- Загрунтовать гипсом.
Уход
Поручите чистку вентиляционных шахт специалисту.
Как правило, воздушные шахты очищаются изнутри путем погружения в шахту сверху. При выполнении этих работ надевайте полный комплект средств индивидуальной защиты, включая респиратор.
Затем, используя прочную веревку со страховочной сеткой, медленно спуститесь вниз, чтобы осмотреть стены и очистить загрязненные участки. Под ним мусор убирается пылесосом.
Если размеры здания не позволяют проникнуть внутрь, для очистки боковых каналов можно использовать длинную щетку.
Профессиональные уборщики, возможно, не дешевы, но они не будут рисковать, проникая в узкие места, и обеспечат вам душевное спокойствие. Профессиональная команда также обычно дезинфицирует ваши воздуховоды.
