Создание в частном доме своими руками схемы вентиляции естественного типа
Естественная вентиляция в частном доме заключается в том, что в стенах прокладываются специальные каналы, по которым осуществляется циркуляция воздуха во всех комнатах, а также в зоне камина. За счет разной плотности теплого и холодного воздуха происходит естественное движение воздушных потоков.
Схема вентиляции в двухэтажном доме.
В схеме естественной вентиляции в частном доме показано расположение вертикальных труб воздуховодов, которые начинаются в вентилируемой комнате и проходят до конька на крыше.
Чтобы сделать естественную вентиляцию в частном доме своими руками, необходимо проложить в стене (обычно несущей) канал сечением 140 мм
Здесь важно, чтобы толщина кладки вытяжного канала составляла полтора кирпича. Если толщина канала будет меньше, то возможен эффект обратной тяги
Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги
От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб
Труба должна заканчиваться выше конька, что также будет способствовать достаточной силе тяги. От этого канала устраиваются для комнат горизонтальные отводы, диаметр которых составляет 100 мм. Можно сделать разводку вентиляции в частном доме из пластиковых труб.

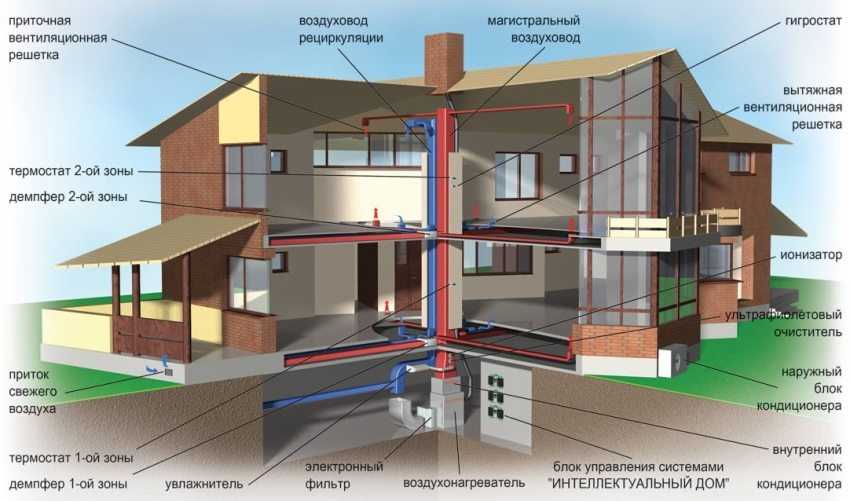

Вентиляция в частном доме своими руками, схема и расчет параметров системы – вполне выполнимый процесс, при условии соблюдения норм и рекомендаций.
Пример вентиляции принудительного типа в коттедже.
Виды вентиляционных систем бассейна в частном доме
Ниже описаны два самые распространенные вентиляционные установки:
- приточно-вытяжная;
- с разделением воздушных потоков.
Приточно-вытяжная вентиляция
Приточно-вытяжная система вентиляции для бассейна позволяет равномерно выводить воздух, насыщенный влагой, углекислым газом, хлором и другими вредными для здоровья веществами, и заменить их свежим потоком воздуха. Возможность образования сквозняков исключается.
В условиях российского климата целесообразна покупка дополнительного оборудования – рекуператора тепла, который способствует уменьшению энергопотребления более чем на 50%. Рекуператор использует имеющееся тепло во влаге и газах для обогрева холодных масс воздуха извне.
Система состоит из следующих деталей:
- вентилятора для втягивания и вытягивания воздуха;
- клапана, не позволяющего холодным массам попасть в помещение после отключения техники;
- рекуператора;
- осушителя воздуха.
Некоторые модели также оснащаются фильтрами для очистки поступающих масс.

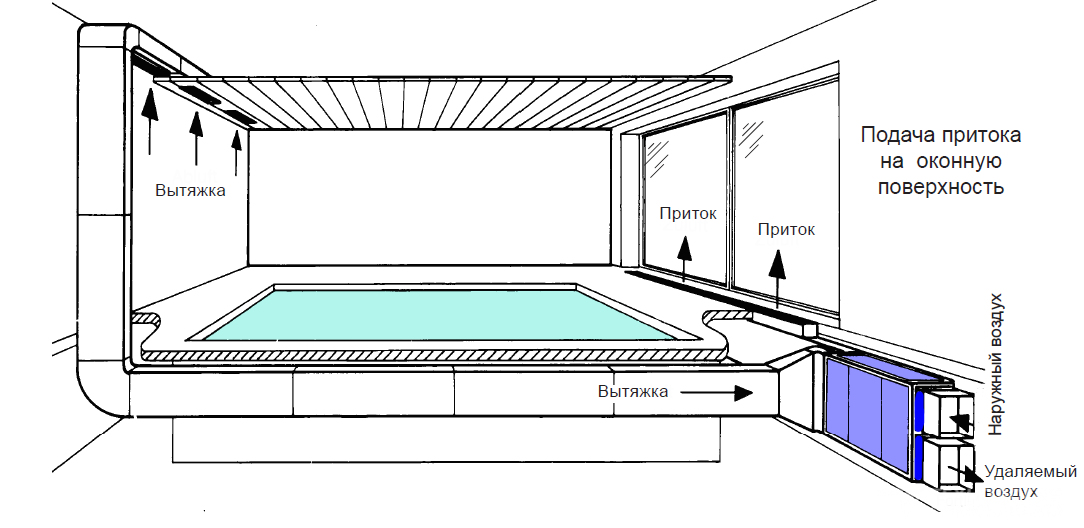

Схема такой вентиляционной системы изображена на рисунке:
Монтаж несложен, подходит даже для комнат с небольшой площадью. Эта вентиляция не связана с домовой системой воздуховыведения, что облегчает установку. Все оборудование располагается в одном блоке. Рекуператор позволяет достаточно быстро окупить расходы на закупку техники.
Вентиляция с разделением потоков воздуха
Она несколько сложнее, поскольку притоком и оттоком воздушных масс занимаются разные компоненты системы.
Подача свежего и удаление воздуха, напитанного влагой и газами, происходит одновременно. Это возможно за счет использования нескольких вентиляторов и устройства для забора использованного воздуха.
Монтаж такой системы вентилирования должен производиться на этапе строительства помещения для бассейна. Она отличается более крупными габаритами, подходит для комнат с большой площадью и объемом резервуара для воды.
Состоит из следующих компонентов:
- устройство для сбора использованных газов. Обычно располагается на потолке по центру помещения. Оборудовано вытяжными вентиляторами и клапаном, не пропускающим холодный воздух при выключении техники;
- набор вентиляторов, обеспечивающих поступление свежего воздуха;
- фильтр для очистки поступающих масс;
- обогреватель для их нагрева;
Система управляется автоматическим блоком, который поддерживает поступление стабильного объема воздуха нужной температуры.
На рисунке представлена данная система вентиляции:
Сейчас набирают популярность кондиционеры для бассейнов – это полностью автоматизированные устройства, поддерживающие микроклимат в помещениях в нескольких режимах:
- прогрев: встроенное тепловое оборудование прогревает воздух до необходимого значения;
- осушение. Воздух, поступающий в насос, охлаждается, влага конденсируется и собирается в специальную емкость. Осушенная воздушная масса оказывается в теплообменнике и вскоре подается в комнату;
- подача свежего воздуха извне. Он фильтруется и прогревается до заданной температуры.
Кондиционеры воздуха для бассейна позволяют значительно улучшить и автоматизировать систему вентилирования или и вовсе ее заменить.
Зачем нужна вентиляция для бассейна
Бассейн в доме — вентиляция рассчитывается на этапе проектирования
Чтобы ответить на этот вопрос нужно понимать, какие функции возложены на вентиляцию. Одним из свойств присущих воде – испарение. Она испаряется ото всюду: из стакана, лужи, моря, емкости бассейна. И чем больше поверхностная площадь и температура воды, тем больше испарений. Все эти естественные природные процессы без достойной вентиляции могут нанести вред человеку и помещению, в котором расположен бассейн.
Комфортной для самочувствия считается влажность на уровне 30-60%. При повышенной влажности 80-95% и температуре помещения бассейна (29-31°C), человеку становится тяжело дышать, появляется головная боль, утомляемость, даже может помутиться сознание. У людей же с хроническими заболеваниями сердечно-сосудистой системы отмечались приступы. А частое нахождение в помещении с такими параметрами провоцирует ревматические заболевания, туберкулез, болезни почек.
Таким образом, обязательной является система вентиляции бассейнов, которая бы отвечала за абсорбцию, конденсацию и ассимиляцию. Чем интенсивнее совершается смена застоявшегося воздуха на свежий, тем быстрее происходит осушение воздушных масс.
Технология устройства вентиляции бассейна: общий обзор
Вентиляция, в первую очередь, необходима для устранения избыточной влажности в помещении бассейна. Ведь постоянно мокры стены лишаются естественной теплостойкости и превращаются в очень удобную площадку, буквально созданную для развития колоний различных представителей микрофлоры.
Поэтому в основе всех технологий вентиляции лежит либо принудительная конденсация влаги из воздуха, либо замена всего объема новой, пока еще не влажной средой.
Вентиляция бассейна
Причем на технологии и способы обустройства вентиляции бассейна влияют следующие параметры помещения:
- Габариты «испарителя» — водного зеркала бассейна (его площадь).
- Объемы помещения (общая площадь на высоту).
- Частота использования бассейна по прямому назначению (в часах за неделю/месяц).
И если помещение небольшое, а сам бассейн – маленький, да и пользуетесь вы им нечасто, то лучше тривиального «подсушивания» технологии просто не существует. Ну а если бассейн очень большой, а помещение – далеко не мелкое и очень популярное (с большим количеством посетителей), то вам, наверняка, понадобится высокопроизводительная климатическая установка. И как промежуточный вариант можно рассматривать обычную приточно-вытяжную систему вентиляции с осушением воздуха и без такового.
Словом, рецептуру вы уже знаете, а теперь давайте присмотримся к составу этих «лекарств».
Система вентиляции с помощью осушителей: простое решение сложной проблемы
Осушитель – это прибор, который конденсирует излишек влаги, содержащийся в воздухе. Причем для эффективной работы сквозь такое устройство нужно прокачать троекратный объем воздушной массы помещения всего за один час.
Система вентиляции с помощью осушителей
Поэтому решение проблемы переувлажнения с помощью осушителей приводит к большим энергетическим затратам, появлению заметного шумового загрязнения и отсутствию притока действительно свежего воздуха.
Хотя у таких систем есть пара действительно сильных качеств – это компактность самого «осушителя» и возможность решить проблему буквально «из коробки». То есть, осушители поставляют в открытую продажу в виде напольных или настенных систем, которые нужно только купить и включить, а после этого – ждать результата.
Да и выбор конкретной модели осушителя очень прост – ее выбирают по производительности прибора, которая предполагает уже упомянутое троекратное «покачивание» всего объема помещения (площадь пола на высоту) за один час.
Системы вентиляции без осушения воздуха в бассейне
Этот вариант предполагает устранение влажного воздуха как такового и замену вытесненной массы новой средой, откачиваемой извне. То есть, перед нами классическая приточно-вытяжная вентиляция.
Система приточно-вытяжной вентиляции без осушения
К сильным сторонам этой схемы можно отнести относительно небольшие энергетические затраты на сам процесс и высокий результат, объясняемый фактическим устранением самого источника проблемы – содержащегося в воздухе водяного пара.
Но для реализации такой схемы вам придется построить настоящую систему вентиляции, транспортирующую влажный воздух за стены здания (вытяжной канал) и закачивающую свежую среду в помещение (приточный канал).
Поэтому, несмотря на возможность обустройства циркуляционной системы, ориентированной на естественную вентиляцию, реализуемую за счет разницы плотности холодного и теплого воздуха, такой вариант потребует довольно значительных энергетических затрат. Они будут направлены на обогрев приточного воздуха и компенсацию тепловых потерь, обусловленных истечением разогретой воздушной массы сквозь вытяжную систему.
Словом – это далеко не самый лучший вариант.
Многофункциональные вентиляционные установки для бассейна: свежий и сухой воздух
Многофункциональные вентиляционные установки для бассейна
Идея строительства таких систем возникла вследствие нежелания мириться с тепловыми потерями классических вентиляционных установок. Такие системы объединяют результативность «осушителей» с экономичностью циркуляционных установок. Причем забираемый воздух разогревается за счет тепла вытяжного потока (эффект рекуперации).
Да, такая система сложна – поэтому она стоит достаточно дорого. Да, ее невозможно выбрать «своим умом» — нужны инженеры и проектировщики. Да, ее очень долго монтируют, причем монтирую профессионалы, а не слесари-сантехники. Но результат будет просто поразительным – вы решите все свои проблемы за счет просто микроскопических порций энергии, транслируемых на компрессор и осушитель.
Особенности проектирования вентиляции бассейнов в коттеджах
Что может быть лучше собственного бассейна
При проектировании вентиляции бассейна частного дома учитываются следующие особенности:
- температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
- температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
- отток воздуха может преобладать над притоком в 0,5 раза;
- уровень шума от работающих установок не должен превышать 60 децибел;
- в бассейне купается, как правило, не больше 2 человек одновременно;
- использование бассейна эпизодическое, не длительное;
- широко применяются жалюзи и шторы для водного зеркала.
В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.
При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.
Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.
Выбор оборудования и автоматизация ветнляции бассейна
Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:
- площадь бассейна;
- температура воды и воздуха в помещении;
- расчетные показатели влажности;
- режим посещения;
- количество посетителей;
- наличие покрытия воды;
- объем зала, в котором располагается бассейн.
Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.
Возможности систем автоматизации:
- запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
- контроль над влажностью и температурой воздуха;
- защита оборудования от перепадов в электросети;
- оповещение о нарушениях в работе аппаратуры;
- интеграция в систему «умный дом».
Кондиционеры для бассейнов
Красиво украсить бассейн-дело тонкого вкуса
Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:
- Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
- Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
- Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
- Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
- Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.
Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.
Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.
Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.
Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.
Правила вентиляции и отопления бассейнов
Правила для вновь построенных или модернизированных бассейнов, сформированные в последние годы:
- Нужно обеспечить тщательную вентиляцию всего пространства;
- Избегайте формирования плохо вентилируемых углов с возможной конденсацией;
- Всегда обеспечивайте подачу сухого воздуха с низким значением относительной влажности на остекление, причем с достаточной скоростью;
- Старайтесь сохранить все пространство в отрицательном давлении (мин. 95%), чтобы избежать риска проникновения паров воды в соседние помещения или в структурные элементы здания через неправильную пароизоляцию;
- Всегда проектируйте воздуховоды в бассейне из нержавеющего материала; возможно из алюминия или полиуретана;
- Обеспечьте идеальную герметичность нержавеющего воздуховода, с уклоном в сторону отвода конденсата, обеспечьте доступ для очистки и отличную теплоизоляцию.
Дизайн воздуховодов за пределами бассейна должен обеспечить герметичность канала (например, полиуретанового), с уклоном в сторону отвода конденсата и термоизоляцией. Не устанавливайте вытяжные решетки в подвесной потолок через разрезы в пароизоляции!
Всасывающую решетку нужно устанавливать в центре, напротив остекления под потолком помещения.
Распределение воздуха для очень маленьких помещений (например, только с одним окном или в подвале) возможно обеспечить лишь одним воздушным каналом.
Всегда изолируйте вентиляцию бассейна от остальной части дома, в т.ч. приточных и вытяжных воздуховодов, чтобы избежать сквозняков.
Из-за непродолжительности использования бассейна в жилом доме (например, 1 — 2 часа в день), ему идеально подходит установка системы тепловой обработки воздуха с подогревом поступающего воздуха, для быстрого достижения требуемой температуры, всего за несколько десятков минут (с теплоизоляцией и пароизоляцией на стенах внутри).
Любая приточно вытяжная вентиляционная установка для бассейна, кроме всего прочего, должна быть устойчива к агрессивному воздействию хлора, т.е. с сердечником рекуперации тепла из нержавеющей стали или пластикового материала, поддона для сбора конденсата из нержавеющей стали или со специальной защитной отделкой.
Установка вентиляции в бассейне
Рекомендуется в качестве основной системы отопления теплый пол, желательно — устанавливаемый с подключением к низкотемпературному источнику тепла (например, солнечная энергия). Возможно, стоит рассмотреть систему напольных конвекторов под окнами, с хорошей антикоррозийной отделкой и специальной защитой, чтобы избежать травм человека.
Специалисты по вентиляции могут помочь любому владельцу бассейна или менеджеру определить правильный размер и тип вентиляции, которая необходима в каждом конкретном случае, они профессионально разъяснят, как оборудуется нормальная вентиляция частного бассейна, приведут пример расчета. И подскажут, какое еще может потребоваться оборудование, обеспечивающее нормальный воздухообмен в бассейне.
Поскольку вентиляция — одна из самых «увесистых» статей расходов при сооружении бассейна, важно изначально учесть, как объект будет расти в ближайшие годы. Кроме того, следует предусмотреть техническое обслуживание и ремонт, их обязательно следует рассматривать при расчете и выборе, какая приточно вытяжная вентиляция бассейнов будет оптимальной в вашем случае
Рекуперация при вентиляции бассейна
Рекуператор — выполненный в виде стального короба теплообменник, внутреннее пространство которого формируют каналы, разделенные тонкой листовой сталью. По этим каналам движутся потоки подаваемого в помещение уличного воздуха и отводимого из помещения отработанного воздуха. В результате движения встречных потоков происходит процесс теплообмена. Тепло от отработанного воздуха передается поступающему внутрь воздушному потоку. Рекомендуется использование рекуператоров, пластины которых имеют пластиковое покрытие, которое защищает металл от коррозии.
Применение рекуператора позволяет частично нагревать уличный воздух, который подается в помещение бассейна в холодное время года, за счет тепла отводимого воздуха. Это дает существенную экономию электроэнергии на нагрев воздушных масс. Однако нужно учитывать, что использование такой установки дает оптимальный эффект для бассейнов с площадью водяного зеркала не менее 40 квадратных метров. Это связано с особенностями эксплуатации вентиляционной системы бассейна, которая работает в летнем и зимнем, а также в дневном и ночном режимах.
Летом производится забор теплого и влажного воздуха с улицы, поэтому его дополнительный нагрев не требуется и подача осуществляется в обход рекуператора. Влагосодержание воздуха летом достигает 12,8 г/кг и более, что требует увеличения объема его подачи для поддерживать нормальную относительную влажность в помещении.
Зимой в помещение бассейна нагнетается холодный воздух, который необходимо предварительно нагревать. Его влагосодержание составляет обычно не более 0,39 к/кг, поэтому объем необходимой подачи снижается в несколько раз. Например, для бассейна с площадью водяного зеркала 25 квадратных метров в летний период требуется подача свежего воздуха около 3000 м3/ч. Зимой же это значение снижается в 7,5 раз до 400 м3/ч. Окупаемость рекуператора обеспечивается при прокачивании объема уличного воздуха от 1000 м3/ч. Такой объем подачи зимой необходим для бассейнов с водяной поверхностью не менее 40 м2. При этом срок окупаемости составит не менее 2 лет.
Стоит хорошо подумать и покупать рекуператор для бассейна только с пластифицированными пластинами. Они защитят рекуператор от влаги. А окупаемость рекуператора наступает как минимум через 2 года использования.
Если вы действительно хотите экономить тепло в системе вентиляции, предусмотрите жалюзи для закрытия зеркала воды бассейна в нерабочее время. Так вы сможете снизить влаговыделения бассейна, а значит уменьшить и объем воздуха, и потребление системы вентиляции на 70%.
Особенности проектирования вентиляции бассейнов в коттеджах
Что может быть лучше собственного бассейна
При проектировании вентиляции бассейна частного дома учитываются следующие особенности:
- температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
- температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
- отток воздуха может преобладать над притоком в 0,5 раза;
- уровень шума от работающих установок не должен превышать 60 децибел;
- в бассейне купается, как правило, не больше 2 человек одновременно;
- использование бассейна эпизодическое, не длительное;
- широко применяются жалюзи и шторы для водного зеркала.
В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.
При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.
Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.
Выбор оборудования и автоматизация ветнляции бассейна
Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:
- площадь бассейна;
- температура воды и воздуха в помещении;
- расчетные показатели влажности;
- режим посещения;
- количество посетителей;
- наличие покрытия воды;
- объем зала, в котором располагается бассейн.
Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.
Возможности систем автоматизации:
- запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
- контроль над влажностью и температурой воздуха;
- защита оборудования от перепадов в электросети;
- оповещение о нарушениях в работе аппаратуры;
- интеграция в систему «умный дом».
Кондиционеры для бассейнов
Красиво украсить бассейн-дело тонкого вкуса
Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:
- Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
- Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
- Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
- Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
- Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.
Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.
Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.
Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.
Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.
Как снизить уровень влажности в помещении с бассейном
Владельцы частных или же общественных бассейнов применяют один из трех способов снижения влажности в помещении. Существуют следующие варианты:
- Конденсация.
- Ассимиляция.
- Смешанный метод.
Виды конденсационных осушителей
Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:
- Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
- Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
- Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.
Выбор осушителя основывается на размерах помещения и площади резервуара.
Комбинированный (смешанный) метод
Комбинированный метод выбирают для бассейнов с большой посещаемостью и площадью водного пространства как минимум в 50 м². Использовать его для частных домов нет смысла. Системы вентиляции и осушения могут быть либо независимыми друг от друга, либо объединяться в общую систему. Смешанный метод отличается дороговизной установки, но бюджетным обслуживанием. Одинаково эффективно работает и в теплый, и в холодный период.
Особенности воздухообмена бассейнов
Во время строительства плавательных бассейнов общественного и частного назначения часто не уделяют должного внимания вентилированию залов, считая их нежилыми помещениями.
Однако именно там без должного обустройства зарождается вредоносные фауна и флора, несущие реальную угрозу практически незащищенным организмам купальщиков и пловцов.
Галерея изображений
Фото из

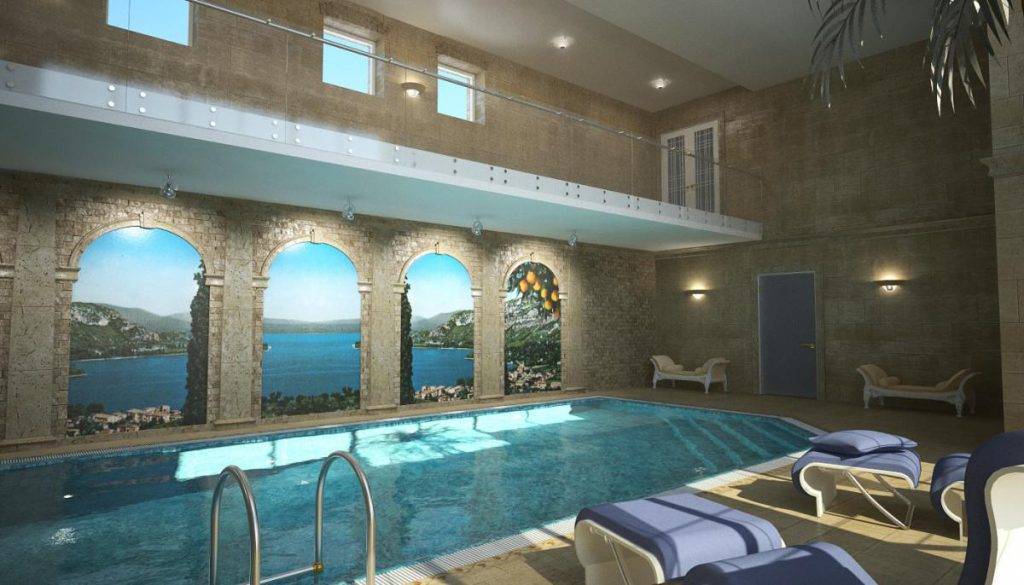

Организация вентиляции в бассейне — мера, необходимая для осушения и поставки свежей порции воздуха
Вентиляционные установки, удаляющие из плавательного зала с ванной излишек влаги, заодно выводят неприятные запахи
В зависимости от площади ванны и частоты посещений бассейна подбирают вентиляционное оборудование. Это могут компактные моноблоки или массивные установки с климатическими функциями

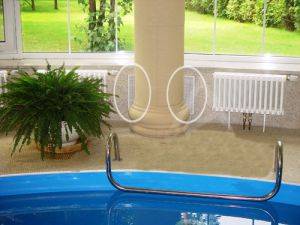

Стационарные вентиляционные системы оснащаются устройствами для поставки свежего воздуха с улицы, который должен обогреваться системой отопления
Чаще всего подготовка свежего воздуха, поставляемого на замену удаленной отработанной воздушной массе, подогревается водяным или паровым отоплением
Вывод отработанного воздушного потока и осушение воздуха в бассейне невозможно без использования приточно-вытяжной механической системы. Установка может работать либо на вытяжку, либо на приток
Движение воздушной массы в вентиляционных схемах побуждаются вентилятором. Его вместе с системами фильтрации и подогрева воздуха располагают в подвале либо на чердаке, либо в подсобном помещении рядом с бассейном
Если вентиляционная установка оборудована лишь одним вентилятором, система работает исключительно на приток. Отработанный воздух вытесняется свежей массой
Борьба с повышенной влажностью
Моноблочные виды оборудования
Подготовка воздуха перед подачей
Приточный вариант вентиляции
Расположение оборудования системы
Установка с одним вентилятором
Правильная организация вентиляции бассейна и воздухообмена кардинально решает целый ряд эксплуатационных проблем, возникающих в подобных сооружениях. Назначение приборов воздухообмена бассейнов закрытого типа — поддерживать влажность в пределах допустимых установленных норм.
Специализированное оборудование удаляет избыток влаги и способствует притоку свежего воздуха, создавая при этом хорошие условия для посетителей. Задачу усложняет необходимость организации микроклимата, комфортного для нахождения в бассейне раздетыми.

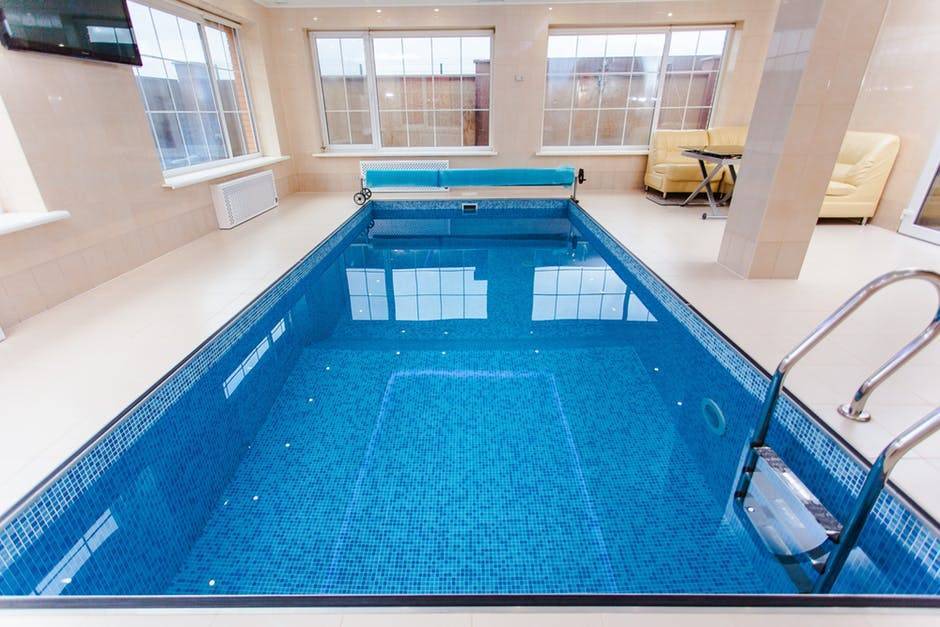

В плавательном бассейне постоянно испаряется большое количество воды, увеличивая влажность и уменьшая комфортность
Вентиляция помещений бассейна выполняет две основные функции:
- поддержание оптимальных показаний влажности;
- обеспечение воздухообмена согласно санитарно-гигиенических норм.
Открытая поверхность воды и мокрые ходовые дорожки испаряют водяные пары, значительно увеличивая влажность. В помещении с повышенной влажностью человеку некомфортно, он ощущает излишнюю духоту и утомительную тяжесть. Отрицательное влияние также имеет загрязненный воздух бассейна с микропримесями хлора из воды и углекислого газа, выдыхаемого посетителями.
Вентиляция бассейнов обеспечивает приток чистого воздуха, удаление вредных микроорганизмов и стабилизацию влажности в пределах нормативных показателей
С помощью осушителей
Эти устройства способны за час работы пропустить через себя три объема находящегося в помещении воздуха. Выбор осушителей осуществляется в соответствии с характеристиками объекта: есть две разновидности оборудования:
- бытовое: отличается компактностью, способно удалять влагу с малой площади, крепятся открытым методом – на полу, стенах или закрытым – внутри конструктивных элементов (воздуховодов).
- промышленное: высокопроизводительные технологичные системы, справляющиеся с большими воздушными объемами.
При монтаже чаще всего используется закрытый способ установки осушителей (его еще называют канальным). Открытый монтаж на полу или стенах не пользуется популярностью из-за повышенной шумности, несоответствия дизайна общей стилистике отделки бассейна, высокой стоимости. Канальные осушители не издают громких звуков, их не видно: интерьер они не портят.
У всех осушителей общие свойства: они не удаляют насыщенный воздух от бассейна и не подают свежий поток. Т. е. полностью решить проблему создания требуемого микроклимата и вентиляции с помощью одних осушителей не удастся: задача решается лишь частично: эти устройства нужно использовать вместе с иными способами подачи и удаления воздушных потоков.
