Как сделать вентиляцию в частном доме своими руками

Функции естественной вентиляции дома

Прежде всего нужно разобраться, действительно ли значение вентиляции настолько важное. Значимость системы постоянного воздухообмена переоценить невозможно

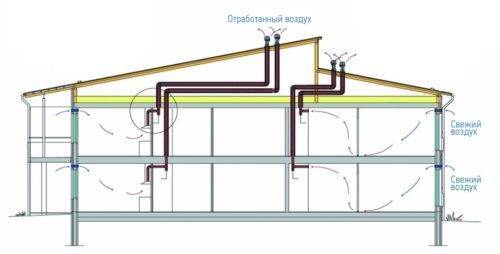

Схема естественной вентиляции дома

Во-первых, она создает комфортный микроклимат.

Во-вторых, здоровье домочадцев, пребывающих в помещении длительный период, напрямую зависит от обустройства вентиляционной системы.

В-третьих, здание с правильно обустроенной вентиляцией и все его системы смогут функционировать долго. А безаварийная эксплуатация — это не только отсутствие проблем, но и экономия средств.

Последствия недостаточной вентиляции

1. Людям, пребывающим в обособленном от внешней среды помещении, требуется обновляемый воздух в достаточном объёме, чтобы не чувствовать кислородное голодание (заболевание гипоксия). А так как в помещении с недостаточной вентиляцией содержание углекислого газа в воздухе значительно повышается, кислорода снижается, атмосфера в там становится удушливой и тяжелой. Люди ведут себя сонливо, ощущают усталость. А у тех, кто страдает от проблем с кровообращением или хроническими заболеваниями дыхательной, нервной системы, указанные недуги обостряются.

1. В застойном воздухе концентрация аллергенов и патогенных микроорганизмов значительно повышается. Особенно это опасно, если в таком доме находится человек, пораженный инфекционным заболеванием. Тогда заболеют все.

1. Устойчивые запахи в комнате — это еще одна проблема. Если эффективное проветривание в помещении обеспечено не будет, проживать в таком доме (квартире) со временем станет просто невыносимо.

1. В жилом помещении, оборудованном комфортно, обязательно имеются ванная комната, туалет (может быть предусмотрен совмещенный санузел). Это утепленные комнаты, к тому же с постоянным поступлением в воздух сырости. Значит, вентиляцию следует организовать таким образом, чтобы воздух с влагой и запахами не выходил в другие комнаты, а поступал в вентиляционный отсек, выводился наружу.

Очень высокая влажность может привести к образованию плесени и грибка. На рисунке последствия отсутствия либо неэффективности вентиляции.

Кухня всегда требует дополнительного внимания. В помещении, где включена плита, а мотор холодильника всегда горячий, там температура воздуха обычно повышается. К тому же горящий газ потребляет много кислорода, который требует эффективного обновления. И запахи от приготовленной пищи (особенно подгоревшей) нужно быстро выводить, пока они не заполнили всю квартиру.

1. Воздух, выдыхаемый живыми организмами (в помещении это люди и домашние животные), содержит значительную концентрацию водяных паров. Повышению влажности способствуют и всевозможные приборы бытового предназначения:

• утюг;
• посудомоечная машина;
• стиральная машина;
• электрочайник и пр.

В результате, если вентиляция недостаточная, отсыревают стены. Образуется идеальная среда для развития черной плесени и других грибковых организмов. Такие условия привлекают еще и некоторых незваных «гостей» — насекомых, предпочитающих проживать в сырой и теплой среде.

1. Материалы, используемые для отделки и вроде бы отличающиеся надежностью, в сырых условиях портятся.

1. Отделочные материалы, из которых производят мебель, утеплители для мебели, применяют для отделки стен, пола, потолка, выделяют стирол, формальдегид, токсины других видов. Если комнаты проветриваются недостаточно хорошо, концентрация токсических веществ в помещении возрастает.

Нужна ли нам вентиляция?

После тяжелого трудового дня мы спешим домой. Только там мы сможем расслабиться и восстановить силы. Для комфортного отдыха необходимо наличие в помещении следующих факторов:

• Благоприятный микроклимат.
• Свежий воздух.
• Отсутствие пыли и грязи.
• Оптимальная температура.

Для достижения максимально комфортной обстановки необходима правильно установленная система вентиляции в частном доме или в многоквартирном помещении.

Но не только лишь в комфорте дело. Для чего еще нам необходима система естественной циркуляции воздуха? Рассмотрим основные аспекты:

• Употребление продуктов, содержащих ГМО, плохая экология, высокий уровень риска развития заболеваний разрушают иммунную систему человека. Это приводит к возникновению аллергических реакций. Естественная вентиляция в частном доме и в многоквартирном помещении позволит этого избежать.
• К сожалению, большинство современных жилых помещений были построены в советский период. Планировка таких зданий подразумевает минимальный уровень использования вентиляционных систем. Естественная циркуляция воздушных потоков в таких зданиях осуществляется за счет открытых дверей и окон.
• Повышению уровня тепла в помещении способствует установка пластиковых окон и утепление стен. Однако это приводит к излишней герметизации помещения. Чтобы достичь оптимального микроклимата в подобном помещении, необходима дополнительная установка принудительной системы вентилирования.
• Многие заводят домашних животных. Верные, добрые друзья всегда готовы поддержать человека. Однако не стоит забывать о том, что они подвержены линьке. Частицы шерсти скапливаются в жилом помещении. Это приводит к ухудшению микроклимата в доме. Чтобы избавиться от них, необходимо установить систему циркуляции воздуха.

Методы устранения

Приточный клапан на металлопластиковом окне

Для удаления обратной тяги нужно привести в работоспособное состояние вентиляционную систему. К основным способам восстановления работы, которые можно сделать своими руками, относятся:

• Установка обратного клапана. Устройство не позволит старому воздуху снова возвращаться в помещение.
• Установка приточных клапанов на окна. Благодаря такому механизму в дом будет поступать свежий воздух, даже если окно закрыто. Интенсивность можно регулировать. Также в клапаны можно установить вентиляторы, решетки от мусора и другие насадки для очистки, подогрева и охлаждения воздушных масс.
• При установке мощной вытяжки необходимо произвести ее баланс по производительности. Объем поступающего воздуха должен равняться вытесняемому.

Если причиной тяги стали погодные условия, нужно дождаться восстановления нормального значения температуры и влажности, а также направления ветра. Такие факторы носят временный характер и не зависят от человека. При частых влияниях погодных условий нужно задуматься о перепланировке системы.

Раз в 5 лет необходимо проводить чистку вентиляции

Если произошло повреждение, из-за которого вытяжка дует в обратную сторону в частном доме, нужно вызвать ремонтную службу. Специалисты проводят следующие мероприятия:

• Защищают устье шахты, если тяга образуется из-за сильных порывов ветра.
• Восстанавливают поврежденные конструкции, производят их ремонт или замену.
• Проводят чистку каналов. Ее нужно осуществлять с определенной периодичностью. Самостоятельно чистить вентиляцию запрещено.

Не всегда возможно исправить факторы, влияющие на тягу. Например, особенности планировки помещения могут быть такими, что застоявшийся воздух будет возвращаться в помещение. В крупных комнатах без стен и перегородок будут появляться сквозняки, которые оказывают влияние на общую систему вентиляции в доме. С лестницы на второй этаж также могут возвращаться застоявшиеся воздушные массы.

Советы профессионалов

Некоторые хозяева частных домов допускают ошибки при проектировании сетей и затем покупают дорогое оборудование, чтобы устранить негативные моменты.

Есть ряд самых распространенных ошибок:

• Установка кондиционера решит проблемы. Нет. Оборудование не создает круговорота потоков, только обеспечивает охлаждение и подсушивание среды в помещении без притока свежего кислорода.
• Для проветривания хватит вытяжного вентилятора. Нет. Без приточной вентиляции через несколько минут после работы вытяжного устройства уровень давления снизится настолько, что перестанет подавать воздух в лопасти вентилятора.
• Чтобы обеспечить вентиляцию, хватит регулярного проветривания или установки створки окна в режим микропроветривания. Нет. При условии повышенной влажности в помещении или скоплении большого количества людей, эти меры не решают постоянную проблему и могут спасти только на короткое время.

Обустройство системы вентиляции – необходимая мера для поддержания комфортного микроклимата в частном доме. Выбирая оборудование, пользователю рекомендуется брать в расчет мощность приборов, показатели интенсивности воздухообмена и бесшумность при работе.

Требования нормативов по воздухообмену

При проектировании вентиляции в кухнях с газовыми плитами необходимо соблюдать требования как санитарных, так и противопожарных норм (ГОСТов, СНиПов, СанПиНов и СП). Газоснабжение квартир и коттеджей является несомненным благом, так как позволяет существенно снизить траты на коммуналку. Но есть ряд моментов.

Оба варианта поставки: транспортируемый по трубам магистральный газ и СУГ из газгольдера или баллона – это источник опасности. Пренебрегать предписаниями и забывать о правилах безопасности нельзя.

Проектирование и монтаж кухонь с бытовыми плитами на газу регламентируются сразу несколькими документами. Плюс еще есть всевозможные рекомендации, основанные на приведенных нормативах

Если вытяжку и приток воздуха в газифицированной кухонной комнате организовать неправильно, то помещение может стать источником серьезных проблем, связанных с открытым огнем и возможным взрывом «голубого топлива».

Газовые плиты разрешается устанавливать как в частных домах, так и в многоквартирных. Высотой здания могут быть не более 10-ти этажей. При этом помещения для них должны иметь окно и быть хорошо освещены естественным солнечным светом.

Если вытяжка воздуха в кухне с газовой плитой будет недостаточной, то при затухании конфорки либо порыве трубы газ станет накапливаться в комнате и рано или поздно взорвется

Кухня для установки газовой плиты должна:

• быть с потолками высотой от 2,2 м и выше;
• иметь вентиляцию с естественным притоком/удалением воздуха;
• иметь окно, у которого есть открывающаяся створка либо в верхней части фрамуга или форточка.

Кубатура помещения с бытовой плитой на газу должна быть по минимуму (а лучше больше):

• 8 м3 – при двух конфорках;
• 12 м3 – при трех конфорках;
• 15 м3 – при четырех конфорках.

В отдельных случаях допустимо слегка отходить от этих норм, но только при условии согласования таких отклонений с проверяющими от МЧС и других контролирующих органов.

Чтобы с плитой не возникло проблем, воздуха в кухне должно хватать для горения газа, а также он должен постоянно замещаться новым уличным

При организации воздухообмена в кухне важно следить, чтобы новый воздух поступал исключительно с улицы. Это исключит попадание в кухонное помещение воздушных масс с лишними запахами и влагой, а также низким содержанием кислорода. Только метана или пропан-бутана плитке на газу для работы мало

Только метана или пропан-бутана плитке на газу для работы мало.

Норма воздухообмена для кухни с газовой плитой – 100 м3/час. При этом в большинстве многоквартирных домов вентканалы шириной 130–150 мм общей системы вентиляции рассчитаны на поток до 180 м3/час.

Требуется лишь обеспечить требуемый приток воздуха извне. В частном доме все зависит от проекта. Здесь надо на конкретном примере смотреть, на что рассчитана имеющаяся вентиляционная система.

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

1. Наличие в помещении плиты или камина.
2. Кубатуру каждой комнаты и коттеджа в целом.
3. Количество проживающих.
4. Необходимость встраивания в систему воздушных фильтров и их тип.
5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Вытяжная вентиляция в МКД и схемы, применяемые для ее обустройства

Вентиляция в доме, а точнее вентиляционная шахта МКД обустраивается по одной из следующих четырех схем:

1. Отдельная шахта индивидуально для кухни и санузла.

   Данная схема привлекательна тем, что в квартиры не проникают соседские запахи. Тяга стабильна и вентиляция в доме не вызывает нареканий. Однако такой способ не устраивает застройщиков ввиду высокой стоимости и значительного места, занимаемого трубами в домовой конструкции.

2. Вывод квартирных вытяжных каналов в горизонтальный сборный короб, расположенный на чердаке.

   Собравшийся в коробе отработанный воздух выводится наружу. Недостаток схемы состоит в том, что зачастую воздух из чердачного короба с обратной тягой попадает в квартиры верхнего этажа.

3. Сбор отработанного воздуха в чердачном объеме.

   Данная схема напоминает предыдущую, но чердачный сборный короб в ней отсутствует. Чтобы отработанные газы не стали причиной конденсата и плесени на чердаке, а значит, и причиной разрушения конструкций, на вентканалах должна быть добротная теплоизоляция.

4. Центральная вентшахта, окруженная каналами-спутниками.

   Данная схема подобна дереву, квартирные ветки-каналы которого входят в основной ствол – общую вертикальную шахту. В случае использования подобной системы удается экономить на пространстве и на расходах. Но основная ее проблема состоит в том, что при нарушении тяги запахи попадают из квартиры в квартиру.

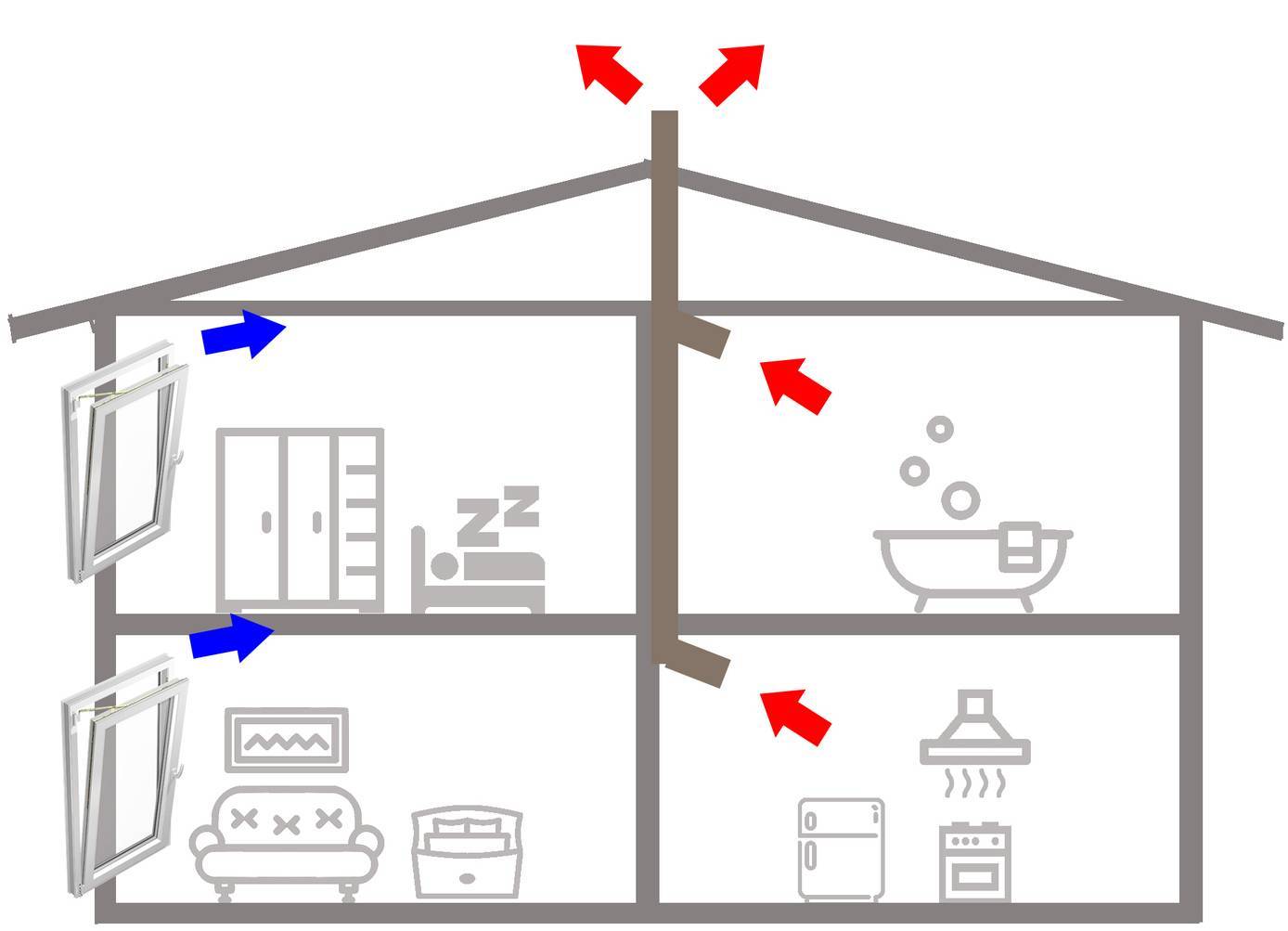

Принцип действия естественной вентиляции

Циркуляция воздуха, при организации системы вентиляции естественного типа, происходит благодаря разнице давления в вентиляционной шахте, за счет чего возникает тяга, выталкивающая внутренний воздух наружу.

На эффективность вентилирования помещения, при данном типе устройства вентиляции, влияют следующие факторы:

• Значение давления на наружном и внутреннем срезе вентиляционной трубы. Мощность тяги увеличивается вместе с высотой вытяжного канала.
• Значение температуры снаружи помещения и внутри, где расположена вентиляция. Охлажденный воздух тяжелее, поэтому он выдавливает легкий воздух в помещении снизу. В итоге использованный воздух изнутри устремляется в воздуховод.
• Уровень конденсата в помещении. Пары легче прохладного воздуха, а поэтому, при устойчивой температуре, они поднимаются и выходят через воздуховоды.

Помимо перечисленных основных факторов, на способность системы справляться с поддержанием комфортного микроклимата в здании влияют также показания атмосферного давления, влажности и температуры.

При схожести температуры внутри и на улице, тяга заметно ухудшается, а чрезмерный нагрев воздушных масс снаружи может привести к обратной тяге. При такой ситуации спасти положение может только вентиляционный канал большой высоты.

Устройство естественной вентиляции в деревянном доме, в сооружениях, построенных из кирпича или газобетона, и в многоэтажных зданиях позволяет существенно сэкономить смету, при этом эффективность воздухообмена от этого не страдает.

Устройство вентиляции

Вентиляция в цокольном этаже должна состоять из отверстий через каждые несколько метров стены, а если дом располагается в низинной местности, продухи в цоколе должны быть расположены чаще.

Чтобы исключить образование сквозняков в подвальной части здания, система вентиляции должна состоять из труб, которые обеспечивают приток и вытяжку воздуха. При этом приточная труба должна располагаться ниже, а вытяжная – под самим перекрытием. Продухи в ленточном фундаменте следует оборудовать обязательно, если между лагами и землей образуется закрытое пространство. Естественно, что их лучше предусмотреть еще при закладке фундамента. Однако если по каким-то причинам это сделано не было, то придется потрудиться, так как для устройства отверстий в бетоне необходимо применить специальное оборудование.

Продухи в цоколе частного дома необходимо располагать на некотором расстоянии от поверхности грунта, чтобы циркуляция воздуха была надежной, не допускала скопление влаги и образование плесени в подпольном пространстве. Чтобы обустроить отдушины в фундаменте из кирпичной кладки, следует на 3-4 ряду кладки установить опалубку или трубу с сечением, достаточным для вентиляционного отверстия.

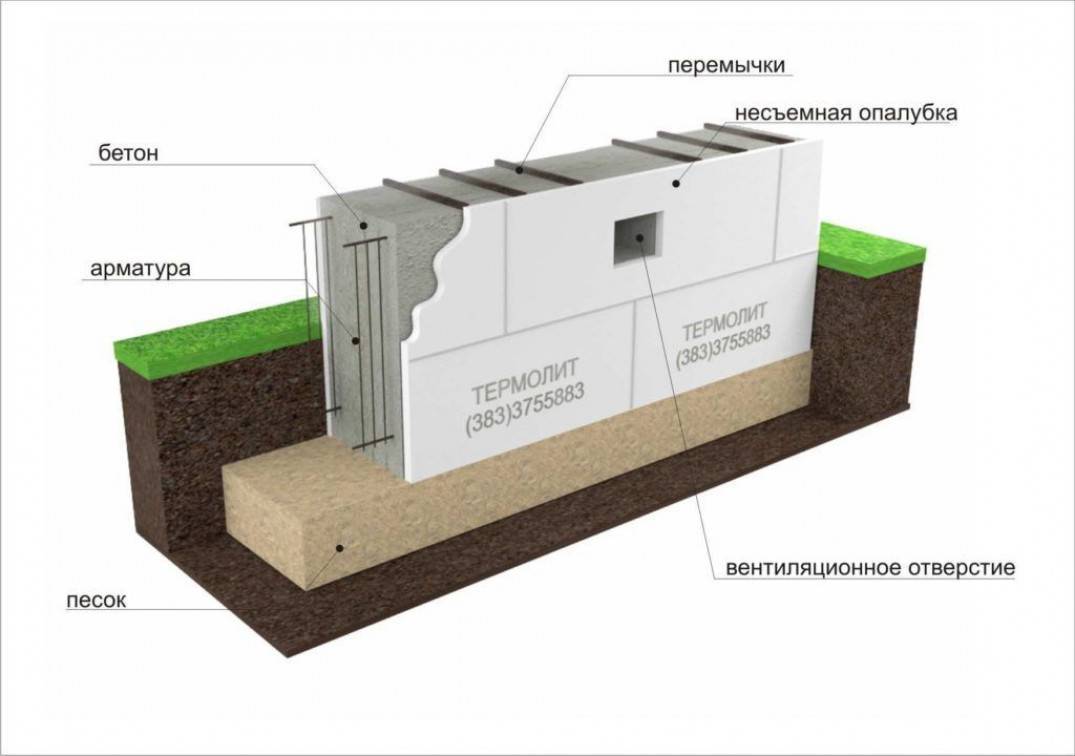

Вентиляционные отверстия в фундаменте

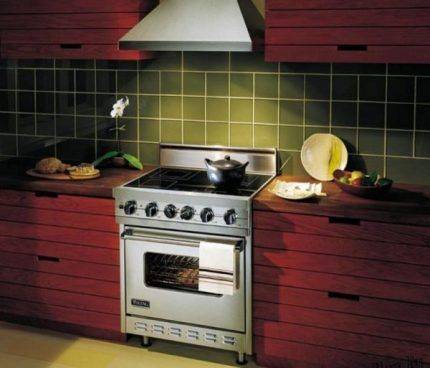

Особенности вентиляции на кухне

Независимо от площади кухни и интенсивности/частоты готовки, естественной вентиляции, как правило, здесь не хватает. Поэтому на кухнях устанавливаются вытяжки, которые бывают:

1. Подвесные — самые доступные по цене и примитивные по внутреннему устройству. Подходят для совсем небольших кухонь, так как характеризуются малой мощностью
2. Встраиваемые — по сравнению с предыдущим вариантом обладают двумя важными преимуществами: они более мощные и встраиваются в подвесной шкаф над плитой, а потому могут быть органично вписаны в любой дизайн интерьера
3. Купольные — самые современные и мощные. И самые дорогие. Их, как правило, устанавливают в домах большой площади с просторными кухнями

Но независимо от ценника на вытяжку, практически все современные модели оборудуются системой фильтров, очищающей воздух с кухни не только от пыли и жиров, но и болезнетворных бактерий и канцерогенов. В дешёвых моделях фильтры обычно меняются (то есть необходимо покупать каждый раз новые), в более дорогих вытяжках фильтры рассчитаны на длительный срок эксплуатации, нуждаясь в периодической мойке.

Как сделать своими руками?

Разобравшись с предпочтительным способом обустройства, можно браться уже за решение задачи по организации вентиляции своими руками. Сначала размечают на схемах и чертежах местонахождение всех каналов и используемых для вытяжки шахт. В этот же момент проводится расчет объема воздуха, который должен быть удален из помещений сквозь всякий канал. Теперь можно чертить аксонометрическую схему с нанесением номеров участков, с обозначением ранее вычисленных объемов воздуха. Рекомендуется последовательное исполнение расчетов с тех веток, в которых гравитация минимально значима — это каналы на верхних этажах.

Чтобы рассчитать гравитационное давление, ориентируются на температуру уличного воздуха +5 градусов. Расчетное значение температуры комнатного воздуха принимается в 18 градусов тепла. Только затем вычисляют необходимую площадь сечений вытягивающих каналов. Когда этот показатель определен, надо принять размеры каналов, кратные величине кирпичей, и дополнительно рассчитать реальный темп перемещения воздуха. Таблицы, используемые для аэродинамических расчетов, составлялись для стальных каналов круглой формы.

А потому, если предстоит использовать прямоугольные отводные линии, расчетным показателем становится эквивалентный диаметр. Он должен быть таким, чтобы понижение давления из-за силы трения оказывалось тем же самым, что в круглом канале при идентичной скорости газового потока. Нельзя забывать про коррективы, связанные с шероховатостью неметаллических конструкций. Надо добиваться того, чтобы суммарное понижение давления оказалось на 10% менее, чем изначальное давление. Если этого добиться нельзя, придется корректировать сечение отдельных участков воздуховодов.

При монтаже отверстия вытяжек прикрывают решетками жалюзи, ставящимися на 50-70 см ниже потолка. Целесообразно, чтобы эти решетки были:

• на кухне 0,2-0,25 м;
• в ванной и туалетной комнатах 0,15 м;
• в совмещенных санузлах 0,15-0,2 м.

Если дом построен из кирпича, каналы для вытяжки должны быть размещены в толще стен. Когда канал показан на схеме для каждого этажа, требуется перенести его в план чердачного помещения. Размечают обязательно, какое количество воздуха удаляют из каждого отдельного помещения. Размещение вентилирующих каналов внутри стен позволяет сохранить конструкцию неизменно в тепле. Приточные клапаны рекомендуется ставить в стенах, так как подобные устройства эффективно поглощают все звуки.

К сведению! Сократить засорение комнаты пылью помогает приклеивание пакета в нужных местах. Именно туда высыпется всевозможный мусор. Изначальное отверстие глубиной 70-100 мм делается при помощи перфоратора с коронкой. Когда отверстие пройдено, из него выбирают грязь пылесосом, а затем вставляют уплотнитель. Туда же вводят трубку, достигающую конца стены, а с улицы монтируют решетки с акустическими козырьками.

При этой работе непременно требуется страховка. Трубу вводят в середину корпусного отверстия, а после выравнивания конструкции делают разметку. Теперь нужно сверлить 4 отверстия. Вкручивают дюбели, корпус монтируется на стене. Ставят глушители с фильтрами. Смонтированные клапаны требуется прикрыть крышкой. Рекомендации специалистов таковы:

• лучше всего ставить шахту в центре дома;
• выбор круглых воздуховодов может быть оправдан только при значительном доступном месте;
• чем жестче труба, тем эффективнее движение воздуха по ней.

О том, как сделать естественную вентиляцию своими руками, смотрите в следующем видео.

Дороги воздушных масс

Конденсат на окнах — один из признаков недостаточного воздухообмена в помещениях

В большинстве жилых многоквартирных зданий современной постройки предусмотрена естественная (гравитационная) вытяжная вентиляция. Свежий воздух поступает в комнаты в основном через неплотности в окнах (между створкой и рамой) и оттуда через подрезы межкомнатных дверей движется в коридор, а затем — к вентиляционным решеткам в санузле и на кухне. По пути воздух впитывает в себя различного рода загрязнения.

Из квартир загрязненный воздух попадает в вытяжные каналы естественной вентиляции, которые в многоэтажных домах (6 и более этажей), как правило, транспортируют его на теплый чердак, с которого воздух удаляется в атмосферу через общедомовые сбросные шахты. В домах высотой до 5 этажей «выхлоп» обычно идет непосредственно в атмосферу (вентканалы в этом случае выведены на крышу, их оголовки закрыты дефлекторами).

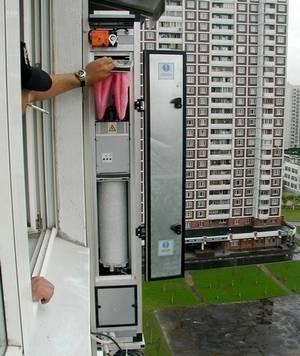

Приточная установка на фасаде многоквартирного дома

Каналы естественной вентиляции монтируются в домах на этапе строительства: делают их из поэтажных унифицированных бетонных блоков. Каждую вертикаль квартир могут обслуживать два вентканала, а если санузел и кухня рядом, то хватит и одного.

Для обеспечения пожарной защиты и оптимальной аэродинамики в большинстве современных домов загрязненный воздух попадает в вентканалы не сразу, а через воздуховоды-спутники. Исток спутника — за настенными вентрешетками на кухне (в туалете, ванной), а выпуск, состыкованный с общедомовым каналом, — этажом выше.

К сожалению, гравитационная вентиляция не всегда работает достаточно эффективно. Кроме того, жильцы, желая втиснуть в свои малометражные кухни и санузлы побольше очень нужного им оборудования, частенько посягают на целостность вентканалов, хотя делать это категорически запрещено. В результате нарушается работоспособность системы естественной вентиляции, восстановление которой становится делом очень трудным и затратным.

Способы организации эффективной вентиляции в масштабах целого дома подробно рассмотрены в современной технической литературе, например, в рекомендациях ТР АВОК-4–2004. Мы ограничимся обзором типовых проблем вентиляции квартиры и простых технических решений, которые несложно реализовать для улучшения воздухообмена.

Государственные стандарты

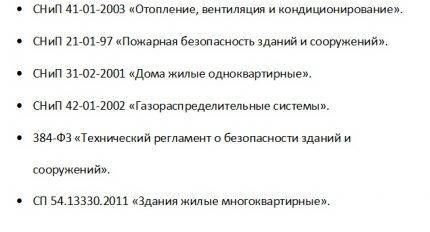

Все правила сведены в государственные стандарты – ГОСТ, санитарные правила и нормы – СанПиН, своды правил – СП.

В указанных нормативных актах приводятся расчеты притока воздуха в различные типы помещений, которые зависят от разных факторов. Они регламентируют необходимые параметры воздухообмена и здорового микроклимата, а также устанавливают нормы установки вентиляционного оборудования и его функционирования. Например, согласно ГОСТам, в среднем на один квадратный метр закрытого помещения должно приходиться до трех кубических метров свежего воздуха. Кроме того, на одного взрослого жильца предусмотрено до 30 кубометров в час. В них же указано, что для газифицированных кухонных помещений норма выше, чем для кухонь с электроплитами, – 90 кубометров в час против 60 кубометров. При этом для ванных комнат достаточно 25 куб. м/ч, а санузлов – до 50.

Кроме отечественных стандартов, существуют нормативные документы зарубежного сообщества инженеров Ashare. Если для обустройства собственного коттеджа планируется использовать вентиляционные системы американского производства, то следует ознакомиться именно с ними. В частности, в Ashare 62.1 определены минимально допустимые коэффициенты и параметры для вентиляции, а в Ashare 55 приведены необходимые условия по микроклимату и тепловому комфорту зданий.

Первоначальный этап проектирования вентиляционных коммуникаций заключается в разработке технического задания, в котором обязательно указываются требования по обмену воздушных потоков в каждом помещении здания. Составление подобного документа требует определенных знаний, поэтому если нет уверенности в самостоятельной разработке, лучше пригласить специалистов.

Основные шаги по разработке.

• Определение нормативов по количеству поступаемого воздуха в каждое помещение. Этот параметр необходим для расчета габаритов и сечений воздуховодов, а также для проработки схемы их разветвлений. В дальнейшем с использованием расчетных данных первого этапа выбирают оптимальное решение для расположения вентиляционных каналов.
• Выбор метода подачи воздушных потоков. После анализа технических условий помещений, требований техники безопасности и желаний заказчика выбирают наиболее рациональный вариант. Он может быть естественный, принудительный или смешанный.
• Расчет распределения потоков внутри вентиляционного комплекса. На этом этапе рассчитывают необходимые мощности вентиляторов, объем воздуха, который должен пройти через определенную секцию, и потери каждого блока.
• Вычисление шумовых характеристик и расчет давления звука, которое оказывают воздушные потоки при движении по воздуховодам. Согласно СНиП, шум не должен превышать показатель 70 дБ.
• Завершающий этап – подготовка чертежей с полной детализацией и спецификой каждого узла системы.

На основе разработанного задания выбирается схема системы вентиляции. Необходимо согласовать и утвердить ее до внутренних отделочных работ здания, поскольку при ее внедрении потребуются дополнительные монтажные работы по бурению различных отверстий и каналов. Следует помнить, что некоторые технические помещения требуют установки отдельного вентиляционного цикла. Например, котельная и бойлерная – по требованиям пожарной безопасности, гараж – по техническим требованиям. Методы решения могут быть разные, однако они должны соответствовать техзаданию, обеспечивать простоту монтажа и дальнейшей эксплуатации, то есть придерживаться следующих критериев.

• Количество узлов в системе должно стремиться к минимуму, поскольку чем меньше деталей, тем реже они ломаются.
• Сервисное обслуживание следует организовать таким образом, чтобы оно стало доступным для обычных пользователей – жильцов.
• Если регулировка воздухообмена и настройка микроклимата будут понятны неспециалистам, то это существенно повышает рейтинг оборудования в глазах покупателя, так как снижает затраты на его обслуживание.
• Вентиляционная система должна иметь резервные узлы, которые заменят основные при их поломке и во время техобслуживания.
• Не последним фактором является эргономика: комплекс необходимо грамотно вписать в интерьер дома.

Расчеты и монтаж вентиляции

Прежде чем приступить непосредственно к монтажу системы, необходимо провести предварительные расчеты. Составленная своими руками схема вентиляции позволит понять основной принцип работы и еще на этапе планирования устранить возможные ошибки.

В первую очередь определите тип вентиляции, исходя из назначения и площади помещения.

Оптимальным вариантом для цокольного этажа частного дома станет принудительная система вентиляции, позволяющая потребителю контролировать объем воздухообмена.

Рассмотрим подробнее основные расчеты:

1. Рассчитываем  и отмечаем на схеме необходимое количество вентиляционных каналов в зависимости от мощности встраиваемого оборудования.
2. Рассчитываем диаметр сечения вытяжной трубы из расчета 26 квадратных сантиметров диаметра трубы на один квадратный метр обслуживаемой площади по формуле √(26 × S) / 3,14) × 2, где S- обслуживаемая площадь цоколя. Для домов, расположенных в низине, расчетный размер увеличивают на 15-20 процентов.
3. Для определения оптимальной длины вентиляционной трубы суммируют высоты дома от уровня земли, заглубленной части цокольного этажа и трубы системы отопления выше уровня крыши.

Монтаж системы принудительной вентиляции начинают с пробивки воздушной магистрали. Для монтажа приточной части  высверливается канал в стене на уровне нижнего края окон.

В проем вставляется труба, закрытая со стороны улицы декоративной решеткой для защиты от осадков, насекомых, грызунов. Зазоры заполняются монтажной пеной.

Вентиляционные трубы устанавливаются под углом в 10-15 градусов наружу так, чтобы образовавшийся в холодный период конденсат тек на улицу, а не скапливался внутри. Со стороны помещений монтируют устройство принудительной вентиляции.

В основной блок такого устройства входят: вентилятор, фильтрационный комплекс, обратный клапан. Клапан или заглушка необходимы для предотвращения попадания холодного уличного воздуха внутрь, когда оборудование выключено.

Вытяжной канал устанавливается с противоположной стороны от приточного вентилятора, на уровне полутора метров от пола. Для возможности регулирования потоков воздуха систему вентиляции  оснащают набором заслонок.

Обязательно утеплите вытяжную трубу. Утеплитель должен быть влагостойким, иметь слой гидроизоляции. На внешнем конце воздуховода закрепляют дефлектор.

Причины обратной тяги

При засорении вентиляционного канала возникает обратная тяга или вентиляция не работает

Основной причиной возникновения обратной тяги является нарушение принципа естественного воздухообмена. Он вызывается следующими факторами:

• Применение пластиковых окон и герметичных дверей. Они способны полностью перекрыть доступ свежему воздуху в помещение.
• Переделка вентиляционного короба или незаконный снос.
• Некорректная конструкция трубы или выбор неправильного расположения. В случае установки ее в зону ветровой тени будет нарушена циркуляция.
• Изменение направление ветра.
• Засорение вентиляционного канала мелким мусором, попадание в него птиц.
• Конструктивные ошибки.
