Системы и схемы вентиляции панельных домов

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Назначение общедомовой вентиляции

Воздух в жилой квартире всегда подвержен загрязнениям. Дым от приготовления еды, испарения из ванной, неприятные запахи и пыль – все это оказывается в воздухе и создает неблагоприятные условия для жизни людей. Застоявшийся воздух может даже привести к развитию болезней – астмы и аллергии. Именно поэтому каждый многоквартирный дом должен быть оборудован общей системой вентиляции.

Функции вентиляции в жилом помещении:

• обеспечивать проникновение чистого воздуха в квартиры;
• вместе с отработанным воздухом выводить пыль и другие вредные для здоровья примеси;
• регулировать влажность в жилых и подсобных помещениях.

Бо́льшая часть городского населения нашей страны живёт в панельных домах, построенных ещё в советское время, другие – переселяются в новостройки. Обеспечение вентиляции жилых зданий по СНиП является обязательным требованием при строительстве домов. Тем не менее уровень вентиляции многоквартирных жилых зданий остаётся довольно низким. На системах воздуховодов при строительстве принято экономить.

На данный момент можно встретить следующие виды вентиляции в жилых домах:

• с естественным притоком и вытяжкой;
• с принудительным движением воздуха посредством вентиляционных установок.

В современных домах элитного класса системы отопления и вентиляции соотносятся с новейшими стандартами и создаются с применением специальной техники и материалов. Для вентиляции многоэтажных жилых зданий панельного типа используют естественный воздухообмен. То же относится и к кирпичным жилым домам советской эпохи, а также современным зданиям бюджетного класса. Воздух должен поступать через отверстия между дверьми и полом, а также специальные клапаны на пластиковых окнах.

Вентиляция в панельном доме работает следующим образом. Вывод воздуха производится по вертикальным шахтам вентиляции вверх, благодаря естественной тяге. Он вытягивается за пределы дома через трубу, расположенную на крыше или чердаке. Когда воздух попадает в квартиру через открытые окна или двери, он устремляется к , расположенным в кухне и ванной комнате – где больше всего требуется очищение от дыма и влаги. Таким образом, застоявшийся воздух выводится в трубу, а чистый поступает в помещение через окна.

Если приостановить приток свежего воздуха, вентиляция будет работать неэффективно. Жильцы квартир в многоквартирных домах часто забывают о естественном проветривании помещения, когда устанавливают дополнительные вытяжные системы. Вот перечень типичных ошибок во время ремонта, которые приостанавливают циркуляцию воздуха:

• установка глухих стеклопакетов из металлопластика;
• устранение просвета между дверным полотном и полами при замене межкомнатных дверей;
• монтаж осевых вентиляторов в туалете (сказывается на вентиляции соседних квартир).

При отделке жилых комнат стоит помнить о создании естественных путей для проветривания. Можно установить пластиковые окна со специальными клапанами, которые будут автоматически подавать воздух с улицы.

Межкомнатные двери стоит подбирать по размеру так, чтобы они не стояли вплотную к полу. При установке дополнительных вентиляторов, можно настроить их и на приток.

Что делать с обратной тягой в квартирах?

Эффект «обратной тяги» заключается в том, что воздух в квартире не очищается, а наоборот, засоряется загрязненным с улицы или от соседей.

У этой ситуации может быть несколько причин.

1. Выходная труба системы вентиляции, размещенная на кровле, неправильно ориентирована относительно воздушных потоков, что препятствует их циркуляции.
2. Скопление в каналах вентиляции пара или охлажденного воздуха.
3. Механические преграды – мусор, сажа, пробки из снега или льда, иногда гнезда птиц.
4. В больших комнатах возможно образование собственных потоков и сквозняков, что вызывает риск нарушения отхода загрязненного воздуха.
5. Работа вентиляторов, кондиционеров, сплит-систем, даже кухонных вытяжек препятствует естественному проветриванию.

Ответственные специалисты обязаны провести диагностику системы для выяснения причин проявления обратной тяги.

1. В первую очередь исследуют техническую документацию. На основе этого изучения подводятся итоги о грамотности разработки конструкции соответственно принятых стандартов, далее проводится проверка условий эксплуатации системы.
2. Следует проверить правильность прокладывания каналов вентиляции и соответствие их санитарным и техническим нормам.
3. Осматривают вентиляционную систему на предмет засоренности, проходимости, работоспособности каналов, устраняют найденные поломки.
4. Затем специалисты приступают к осмотру системы на предмет перекрытий каналов вентиляции. Рассчитывают объемы проходящего воздуха для сравнения их с проектными величинами.

Появление обратной тяги может быть обусловлено падением атмосферного давления или изменением вектора ветров. В таких случаях помогут открытые окна. Если причина плохой работы системы вентилирования не выявлена, монтируют дефлектор.

Нормативы

Необходимо обозначить, что вся система вентиляции основана на санитарных нормах, которые определяют воздухообмен в помещениях. Ниже показаны данные нормы в зависимости от назначения комнаты в квартирах.

1. Жилые комнаты. Кратность обмена – 30 м³/час с учетом на одного человека. К примеру, если в спальне спят двое, то воздухообмен должен составлять 60 м³/час. Или другой подход – 3 м³ на 1 м² площади комнаты.
2. Кухня. Здесь многое зависит от типа варочной плиты. Если используется электроплита, то воздухообмен должен составлять 60 м³/ч. Если газовая с 2 конфорками, то 90, если с четырьмя конфорками, то 120.
3. Ванная и туалет. Если это раздельные помещения, то в каждом из них воздухообмен должен составлять 25 м³/ч. Если это объединенный санузел, то 50.
4. Гардеробная и кладовая. Здесь обмен воздуха должен происходить с учетом полной замены всего пространства. Кратность равна 1-1,5.

Вентиляция в квартире организуется с учетом этих данных.

Вентиляционная шахта в многоэтажном доме особенности

Инженерные коммуникации многоэтажного дома — это слаженная, тщательно продуманная система, бесперебойная работа которой обеспечивает комфортное проживание людей в квартирах многоэтажки. Работа вентиляционной системы, казалось бы, происходит сама по себе, на самом деле это не так.

Виды вентиляционных систем многоэтажных жилых домов

Спланированная путем кропотливого расчета, еще до момента строительства, вентиляционная шахта в многоэтажном доме призвана стать «легкими» здания. Различают три основных вида вентиляционных систем, применяемых в строительстве жилых домов:

•  естественная,
•  принудительная,
•  смешанная.

Принудительная вентиляция работает при помощи дополнительных механических устройств. Устанавливаются они поквартирно или в общей вентиляционной шахте. Принудительной вентиляцией оборудованы домостроения повышенной этажности, где устройство индивидуальных каналов технически невозможно или затруднительно.

Смешанная схема предусматривает комплексное или поочередное использование способов удаления воздуха из квартир. Такая система является универсальной, так как изначально предусматривает обеспечение бесперебойной работы вентиляции жилого дома. Однако ее устройство излишне дорогостоящее, что сделало смешанную схему не очень популярной в многоэтажной застройке.

Устройство вентиляционной шахты многоэтажного дома и их технические особенности

Вентиляционная шахта многоквартирного дома представляет собой полую шахту, выполненную из монолитных бетонных конструкций, оштукатуренной кирпичной кладки. В домах новой застройки для устройства вентиляции применяются полимерные трубопроводы или трубопроводы из облегченных металлов, аэродинамика в таких воздуховодах повышена, они менее подвержены засорам, легче очищаются. Главными условиями для устройства вентиляционных шахт многоэтажного дома являются:

• полная герметичность,
•  пожаростойкость,
•  беспрепятственное прохождение расчетных воздушных масс.
•  возможность технического обслуживания.

Системы вентиляции с индивидуальными каналами выглядят как вентиляционные окна, объединенные в горизонтальный воздуховод, вмурованный в простенки квартиры или смонтированный по стене, уходящий в вертикальную воздушную шахту. Такая шахта обособлена от соседей, вывод воздуха из квартиры происходит в помещении чердака или над кровлей здания. Такие схемы реализованы в малоэтажных застройках.

Вентиляционная шахта в многоэтажном доме схема

Схема 1

В жилых домах повышенной этажности распространена система вентиляции, где квартирные воздуховоды объединяются в общую шахту. Подключение каналов спутников происходит на этаж или два выше, расположения горизонтального воздуховода. Такая схема чревата перетоком воздуха и попаданием запахов из одной квартиры в другую. Врезка кухонных вытяжек и даже элементарных вентиляторов в санузлах в такую систему лишь усугубит проблему. Решается она путем устройства принудительной вытяжки, расположенной в общей шахте или ее оголовке.

Схема 2

Вентиляционные шахты оканчиваются оголовком, накрытым зонтом из оцинкованного железа или бетонной плитой. Такие меры предупреждают попадание осадков и крупного мусора в шахты. Кладка оголовка должна быть герметична, оштукатурена. Оголовки должны быть пронумерованы по порядку, а так же иметь маркировку расположенных в общей шахте квартирных выводов.

Эксплуатация и техническое обслуживание вентиляции

Как и любая внутридомовая система, вентиляция требует технического обслуживания. Осуществлять какие либо действия и вмешательства в работу самостоятельно запрещено. Производить работы по техническому осмотру, плановой и аварийной очистке вентиляционных шахт, имеют право специально обученные сотрудники управляющей компании. Выполнятся текущие осмотры и плановые очистки должны ежегодно, согласно установленного графика. Во время очистки квартирные решетки вентиляционных окон демонтируются и очищаются.

Вентиляционные шахты СНИП

Строительные нормы по устройству вентиляционных шахт, параметры кратности воздухообмена, пути создания необходимого в жилом доме микроклимата регламентируются сборником СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Это руководство к действию для проектировщиков, строителей и обслуживающих организаций. Для нормализации же микроклимата жилья можно предпринять самостоятельные шаги :

Такие простые и не замысловатые правила помогут создать благоприятный микроклимат в жилье, избежать проблемы спертого воздуха, образования плесени и грибка.

Виды вентиляции в жилых домах

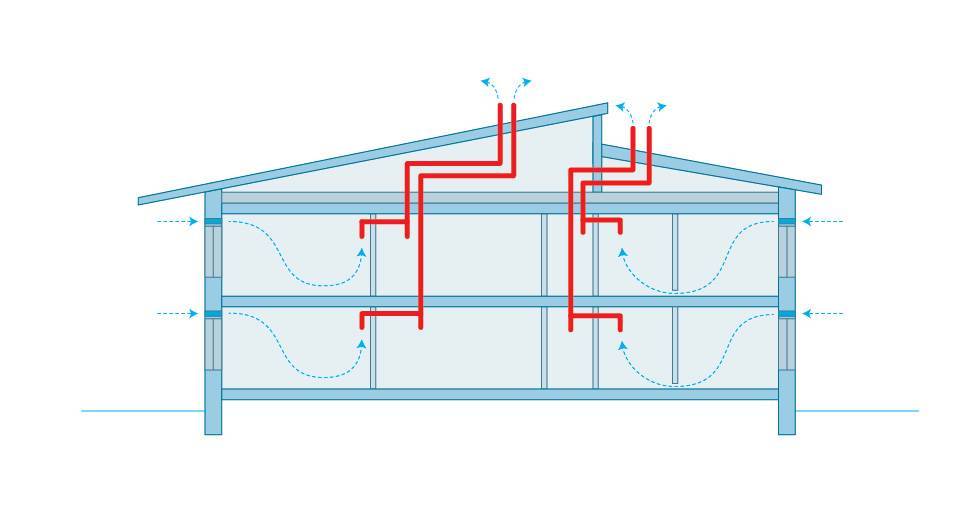

Наиболее распространена естественная вентиляция. Она работает так:

1. Свежий воздух поступает через приоткрытые форточки, окна или проветриватели.
2. Отработанный воздух вытесняется свежим и выводится из комнат в вентиляционную шахту.
3. Благодаря разнице температур и давлений воздух из вентшахты попадает на чердак или крышу, а оттуда — на улицу.

Вентиляция с естественным побуждением устанавливается в панельных и кирпичных домах, а также в некоторых новостройках. Для ее работы не нужно ничего, кроме самих шахт — поэтому для застройщиков она простая и дешевая. Но для жильцов плюсов в ней мало: в жару воздухообмен практически прекращается, а зимой все тепло быстро «вылетает» в вентиляцию.

Чтобы увеличить тягу в летний период, на верхушку вентканала устанавливают дефлектор. Этот прибор улавливает ветер и рассекает его на несколько воздушных потоков с разными скоростями. За счет этого перепад давления в трубе увеличивается, и отработанный воздух быстрее выходит на улицу.

Естественная вентиляция многоквартирного дома подразумевает, что вытяжная система не работает без притока

Поэтому важно либо всегда оставлять окна открытыми, либо установить проветриватель — прибор, который позволяет проветривать помещение с закрытыми окнами. Самые простые проветриватели — бытовые клапаны на окнах: они встраиваются в стеклопакет, и свежий воздух поступает через специальное отверстие

Более эффективная система вентиляции в квартире многоэтажного дома — бризер: он не только подает воздух в комнату, но и очищает его от аллергенов, вредных газов и мелкой пыли. Прибор может подогревать воздух до комфортной температуры.

Если у приточки нет функции нагрева, то желательно устанавливать ее как можно ближе к потолку помещения. Так приточный воздух будет смешиваться с теплым воздухом комнаты.

Вытяжные вентиляционные отверстия обычно находятся в кухне и санузле: именно в этих помещениях накапливается больше всего нежелательных запахов. Не допускается объединение вытяжки на кухне и в туалете в один вентиляционный канал — иначе запахи будут переходить из одного помещения в другое. Чтобы улучшить воздухообмен, в ванной устанавливают вытяжные вентиляторы.

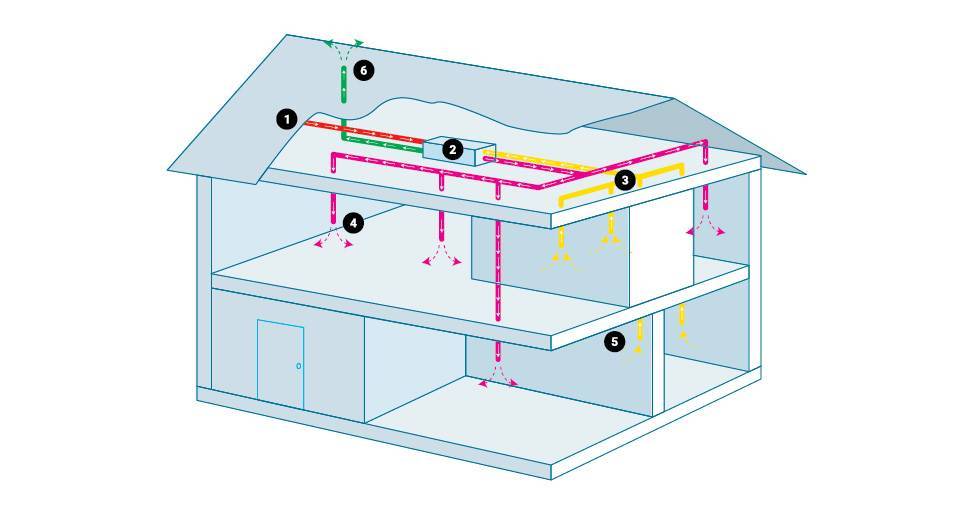

Вентиляция подвала многоквартирного дома, как правило, организована с помощью продухов в стенах. Их проделывают чуть выше поверхности земли. Чем больше площадь подвала, тем больше продухов.

1. точка забора свежего воздуха;
2. блок, в котором могут быть нагреватель, рекуператор, фильтры, вентиляторы;
3. воздуховоды;
4. диффузор, через который подается свежий воздух;
5. вентиляционная решетка для забора отработанного воздуха;
6. труба, через которую выходит отработанный воздух.

Принудительная вентиляция не зависит от погодных условий. В ней воздух нагнетается и выводится с помощью электрических вентиляторов. Чем мощнее вентиляторы, тем больше воздуха они успевают обработать. Такая система стоит дороже и устанавливается, как правило, в элитных домах.

Часто в вентиляцию с механической подачей воздуха встраивают фильтры, шумопоглотители, нагреватели и прочие устройства. Такая установка занимает много места, поэтому ее размещают на чердаке или на техническом этаже. Доступ к оборудованию должен иметь только квалифицированный обслуживающий персонал.

Существует и комбинированная вентиляция, в которой с помощью вентилятора осуществляется только вытяжка или приток.

В проект вентиляции иногда добавляют функцию очистки воздуха. Например, компания «Тион» производит очиститель-обеззараживатель Tion Eco, который встраивается в общедомовую вентиляцию: он очищает загрязненный воздух от пыли, плесени, бактерий, выхлопных газов и аллергенов. На входе в вентиляцию и выходе можно поставить станции CityAir: они отслеживают качество воздуха до и после очистки.

Иногда вентиляцию оснащают рекуператором — он забирает тепло у вытяжного воздуха и отдает его приточному. Это позволяет сэкономить на отоплении квартир.

Проект вентиляции производственных помещений

Метеорологические условия в рабочей зоне производственных помещений котельных следует принимать по Санитарным нормам проектирования промышленных предприятий, исходя из следующих категорий работ по тяжести:

легкая — в помещениях щитовых и лабораторий;

тяжелая — в котельных залах и зольных помещениях при работе котлов на твердом топливе с ручным обслуживанием топочных устройств:

средняя — в остальных помещениях.

Табл.10.2При проектировании систем отопления расчетные температуры воздуха в помещениях следует принимать по табл.10.2.

В помещениях с тепловыделениями отопление должно предусматриваться только в случаях, если избытки тепла не обеспечивают поддержания в производственной зоне температур воздуха, указанных в табл.10.2. При расчетных температурах наружного воздуха минус 15° С (параметры Б) и ниже следует дополнительно проверять баланс тепла в нижней зоне котельного зала (высотой до 4 м).

Для производственных помещений следует проектировать системы воздушного отопления. Во вспомогательных помещениях, а также в лабораториях, щитовых и мастерских допускается принимать системы отопления с местными нагревательными приборами. Предельная температура на поверхности нагревательных приборов в помещениях, где возможно выделение пыли, при установке котлов для работы на угле и сланцах не должна превышать 130° С, для работы на торфе — 110 С. В этих помещениях следует предусматривать нагревательные приборы с гладкой поверхностью, как правило, регистры из гладких труб.

Для помещений, имеющих явные избытки тепла, должна предусматриваться естественная вентиляция. При невозможности обеспечения необходимого воздухообмена за счет естественной вентиляции следует проектировать вентиляцию с механическим побуждением. Системы вентиляции, способы подачи и удаления воздуха следует принимать согласно табл.10.2.

Для помещений котельных, при наличии постоянного обслуживающего персонала, работающих на газообразном топливе, следует предусматривать не менее трехкратного воздухообмена в 1 ч, без учета воздуха, засасываемого в топки котлов для горения. Конструкция вытяжных вентиляторов, устанавливаемых в этих котельных, должна исключать возможность искрообразования.

При проектировании вентиляции помещений котельных следует предусматривать очистку воздуха, удаляемого аспирационными установками (перед выбросом в атмосферу), в соответствии с Санитарными нормами проектирования промышленных предприятий.

Для помещений насосных станций жидкого топлива следует предусматривать десятикратный воздухообмен в 1 ч. Удаление воздуха из этих помещений следует предусматривать в размере 2 /₃ из нижней и 1 /₃ из верхней зон общего количества удаляемого воздуха. В помещениях насосных станций жидкого топлива с производствами категории Б следует предусматривать две приточные и две вытяжные вентиляционные установки производительностью 100% каждая; допускается применение одной приточной и одной вытяжной установки с резервными вентиляторами.

При высоте помещения менее 6 м кратность воздухообмена следует увеличивать из расчета 25% на каждый метр снижения высоты.

Температура воздуха в рабочей зоне производственных помещений, системы вентиляции, способы подачи и удаления воздуха

Вентиляция производственных помещений должна решать две главные задачи: удалять отработанный воздух и осуществлять приток свежего воздуха. Первая задача важна, так как в отработанном воздухе могут находиться вредные вещества в виде газов, тяжелых примесей, а также избыток тепла. Вторая задача определяется СНиП, чтобы не совершать нарушений технологического процесса на производстве.

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Схемы традиционной вытяжной системы

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений.

Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Один из вариантов устройства вентиляционных шахт многоэтажного дома

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным.

Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Схема устройства вентиляции с каналами-спутниками. Важный нюанс: для верхних этажей реализована идея отдельного прямого вывода использованного воздуха

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Расчет диаметра короба должны проводить опытные инженеры. Чтобы воздух перемещался в заданном направлении и не возвращался обратно, внутри канала устанавливают рассечки

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему – введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс – не нуждается в электропитании.

Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки, что на практике производится крайне редко.

Особенности расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

Схема устройства вентиляции, характерная для стандартного многоэтажного дома. Общая вытяжная шахта выходит прямиком на кровлю, каналы-спутники проложены параллельно и подключены поочередно

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5 °С и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки потребуется экстренная чистка. Хотя обычно ее проводят каждые 5-6 лет.

Нормативы

Необходимо обозначить, что вся система вентиляции основана на санитарных нормах, которые определяют воздухообмен в помещениях. Ниже показаны данные нормы в зависимости от назначения комнаты в квартирах.

1. Жилые комнаты. Кратность обмена – 30 м³/час с учетом на одного человека. К примеру, если в спальне спят двое, то воздухообмен должен составлять 60 м³/час. Или другой подход – 3 м³ на 1 м² площади комнаты.
2. Кухня. Здесь многое зависит от типа варочной плиты. Если используется электроплита, то воздухообмен должен составлять 60 м³/ч. Если газовая с 2 конфорками, то 90, если с четырьмя конфорками, то 120.
3. Ванная и туалет. Если это раздельные помещения, то в каждом из них воздухообмен должен составлять 25 м³/ч. Если это объединенный санузел, то 50.
4. Гардеробная и кладовая. Здесь обмен воздуха должен происходить с учетом полной замены всего пространства. Кратность равна 1-1,5.

Вентиляция в квартире организуется с учетом этих данных.

Схема вентиляции в хрущевке

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена. Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде. Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу. Таким образом, дерево долгое время не поддавалось гниению. Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Заключение

Для того, чтобы улучшить вентиляцию своими силами, следует посоветоваться с профессионалами своего дела и выбрать самый действенный и экономичный способ в вашем случае. Предлагаем посмотреть вам видеоуроки, и узнать экспертное мнение лучшего специалиста, как создать равномерную работу двух и больше вентиляционных каналов, для чего требуются турбодефлекторы и как выполнить установки приточного клапана.

Да, естественная вентиляция, которая характерна для большинства домов в многоквартирном доме, не всегда будет оправдывать себя в полной мере. Если в здании не была предусмотрена система принудительной вентиляции, то создать отток и приток воздуха можно своими руками, при использовании бытовых устройств.
