Как сделать вытяжку в погребе своими руками

Устройство вытяжки в подземном хранилище

Погреб и подвал имеют разное предназначение: первый сооружают под землёй специально для длительного хранения продуктов. Другой относится к помещениям технического назначения и является частью дома или гаража — там могут находиться коммуникации и кладовки под хозяйственный и спортивный инвентарь. У каждого из вариантов расположения овощехранилища есть особенности обустройства проветривания.

Отдельно стоящий погреб

Погреб может быть частью дома, гаража или устраиваться отдельной постройкой, полностью заглублённой в землю. При расположении внутри здания проветривание хранилища осуществляется с использованием общедомовой вентиляции. Устройство вытяжки в погребе, стоящем на расстоянии, выполняется в автономном варианте. Для монтажа схемы потребуются воздуховоды — они бывают прямоугольного сечения или круглого, изготавливаются из разных материалов:

• дерева;
• асбоцемента;
• пластмассы;
• металла.

Правильная вытяжка в погребе состоит из двух вертикальных каналов: для удаления воздуха и его притока, — расположенных в диаметрально противоположных углах камеры. Такое размещение обеспечивает лучшее протягивание газов по всему объёму погреба. Нижний торец вытяжной трубы устанавливают в 20 см от потолка, а другой выводится как можно дальше над земной поверхностью. Чем выше оголовок, тем естественная тяга будет лучше.

Высокая труба при отсутствии других строений вблизи погреба вызывает сложности её закрепления. Фиксирование осуществляется тросами, или вытяжной канал заключают в деревянный короб с бетонным обрамлением на приземном участке. Пространство между трубой и внешним каркасом заполняют утеплителем.

Нижний конец приточного воздуховода от пола располагают на расстоянии 20―50 см, а верхний поднимают на 0,5 м и более над постройкой.

Продуктовый склад под полом гаража

Помещение для стоянки автомобиля относится к пожароопасным объектам. Кроме того, в нижней части строения могут скапливаться угарные выхлопные газы, поэтому вытяжка в подвале гаража требует правильного исполнения во избежание несчастных случаев. Существуют нормативы, применение которых поможет избежать неприятностей:

Рекомендуем ознакомиться: Устройство правильной системы вентиляции в частном доме

1. Схема проветривания принимается естественной по причине того, что использование электровентилятора для воздухообмена повышает риск создания пожароопасной ситуации. Для воспламенения паров бензина достаточно даже небольшой искры.
2. Приточный канал должен обеспечивать поступление только наружного свежего воздуха, а не из помещения, где стоит автомобиль.
3. Вытяжная труба прокладывается по внутренней стене гаража и выводится выше конька крыши на 0,8 м. Это позволяет утеплять только наружный участок канала. Для улучшения тяги на оголовок устанавливают дефлектор — специально созданное для этого устройство.

Вытяжная вентиляция подвала дома

Когда над погребом располагается жилое помещение, важно знать, как правильно сделать вытяжку в подвале, чтобы запахи из него не нарушали комфортный микроклимат дома. Проветривание подполья осуществляется обязательно через 2 отдельные трубы — отводящую газы и обеспечивающую приток наружного воздуха

В отношении обустройства проветривания подвала дома действуют следующие правила:

1. Трубопровод подачи свежей струи прокладывается сквозь стенку фундамента горизонтальным участком непосредственно в подвал выше уровня почвы. Посредством отвода 90º его направление меняется вертикально вниз. Торец трубы не достаёт до пола погреба 20―50 см. Диаметр воздуховода на всём протяжении не меняется, а количество изгибов должно быть минимальным.
2. Вход в приточный канал закрывают решёткой и сеткой от птиц, грызунов и мошек. Такую защиту используют и в предыдущих вариантах погреба. Зимой прилегающее к отверстию пространство периодически очищают от снега.
3. Вытяжной газоход частного дома прокладывают по трассе дымового канала внутри стены или по ней в помещении.
4. Расположение погреба удобно устраивать под кухней — вытяжная труба может быть объединённой.

Монтаж естественной вентиляции в гараже и его подвале

Если у вас возник вопрос, как правильно сделать вытяжку в подвале своими руками, то ответ на него находится здесь. Естественная вентиляция, является эффективным методом борьбы с влагой в погребе. Ее простое и не дорогостоящее устройство не требует особых усилий при монтаже. Такая система вентиляции основана на работе двух труб. Одна выполняет функцию подачи свежего потока воздуха, другая – удаляет старый и влажный за пределы строения.

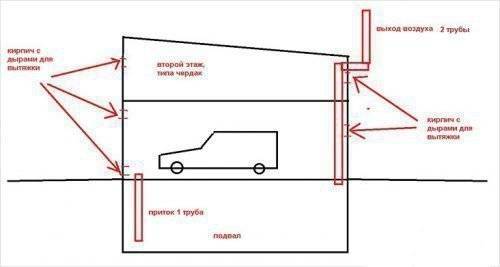

Схема естественной вентиляции в гараже с подвалом

Единственное знание, которое необходимо при установке естественной системы вентиляции – это закон циркуляции воздуха. Это правило относится к простейшим законам физики. Решив установить такой тип вентиляции, необходимо знать о некоторых нюансах, которые могут вам понадобиться как при установке, так и в ее эксплуатации:

1. Вытяжной трубы, расположение внутри гаража, должно быть на расстоянии 160–200 см от пола. А ее выход — не менее 30 см над поверхностью крыши постройки.
2. Приточная труба устанавливается на противоположной стороне от вытяжной, учитывая расстояние от пола 40–50 см. Такое расположение труб даст максимальный эффект в пользовании приточно-вытяжной вентиляции.
3. Для предотвращения попадания мусора и птиц в трубы, на их наружную часть устанавливают специальные сетки. От дождя помогут специальные колпаки.
4. Альтернативой приточной трубе служит отверстие в стене гаража, закрытое специальной решеткой.
5. Установка задвижек позволит регулировать подачу свежего воздуха в помещение гаража. Особенно это будет полезным в зимний период, когда потоки холодного воздуха являются причиной порчи продуктов питания.

Материал для приточного и вытяжного элемента не столь важен. Для монтирования вентиляции подойдут трубы из асбестоцемента или пластика. Металлические трубы применяют редко, из-за их плохой стойкости к коррозии. К достоинствам такого вида вытяжки относят: бесшумность работы, низкую стоимость и легкость в установке. Недостатки также присутствуют. К таковым относят, нестабильную работу устройства и плохую систему фильтрации.

Что учесть перед выполнением вентиляции

Думая, как правильно сделать вытяжку в погребе, следует учесть некоторые моменты:

• учесть вентиляцию для погреба на момент постройки;
• выбрать правильный диаметр;
• правильно расположить вентиляционные трубы.

Определяясь, как в погребе сделать вентиляцию, важно продумать схему и отразить в ней основные моменты

Создание вытяжки при постройке

Сама правильная вытяжка в погребе может быть создана лишь тогда, когда закладывается одновременно со строительством дома. Тогда можно учесть потребности семьи и будущее использование подвального помещения.

Когда кладутся стены погреба, за кладкой оставляется специальный проем, куда можно будет вставить вентиляционную трубу. Иногда труба устанавливается уже на этом этапе. В кладке делается небольшое отверстие, куда подводится эта труба для вытяжки воздуха.

Правильный подбор диаметра вентиляции

Вентиляционные трубы не должны быть слишком маленькими в диаметре, так как в таком случае приток и отток кислорода не будет полноценным, и затхлый воздух будет скапливаться внутри помещения.

Важное условие для качественной вентиляции – равномерность диаметров для приточной и вытяжной трубы. В редких случаях вытяжная может быть немного больше. Тогда воздухообмен будет происходить быстрее

Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена

Тогда воздухообмен будет происходить быстрее. Однако приточная никогда не должна быть шире вытяжной, иначе циркуляция воздуха будет нарушена.

Плохой доступ кислорода в подвал и отток испарений может быть опасным для человека. Опустившись в погреб, можно ощутить резкую нехватку воздуха. У некоторых это даже приводит к обморокам.

Как расположить вентиляционные трубы

Вентиляция в погребе под домом будет полноценной, если обе трубы для циркуляции воздуха расположены правильно относительно друг друга. Они не должны быть размещены рядом. Идеально, если возможно, установить их в противоположных стенах. В крайнем случае, это можно сделать по одной стене, но в разных углах.

Такое размещение позволит полноценно обновлять климат в подвале. Когда чистый воздух попадает в помещение, он, перед тем, как выйти наружу, пройдет большее расстояние. Так в подвале будет свежее.

Важен и уровень расположения приточной и вытяжной трубы. Свежий воздух всегда прохладнее. Поэтому приточный канал следует размещать внизу, недалеко от пола. Вытяжное отверстие идеально разместить прямо под потолком. Пройдя через подвальное помещение, кислород нагревается и поднимается вверх. Благодаря такому размещению воздухообмен будет проводиться качественно.

Свободный конец вытяжной вентиляционной трубы выводят наружу и поднимают примерно на 1,5 м выше конька. Когда выполняется вентиляция погреба под домом, часто применяются канализационные пластиковые трубы. Их диаметра вполне достаточно, чтобы отлично справиться с вентиляционными функциями.

Важно, чтобы в трубах для притока и оттока воздуха было как можно меньше поворотов. Следует проследить, чтобы по всей длине был один диаметр трубы. Если где-то будет сужение, качество вентиляции резко снизится

Если следовать этим рекомендациям, обмен кислородом будет более свободный

Если где-то будет сужение, качество вентиляции резко снизится. Если следовать этим рекомендациям, обмен кислородом будет более свободный.

Внешние концы вентиляционных отверстий всегда следует закрывать решетками. Без них всегда сохраняется вероятность попадания туда мелких грызунов, или мусора. В итоге, эти каналы быстро засоряются, и сырость не выводится из подвального помещения.

Установка принудительной системы вентиляции в подвале гаража

Среди всех известных устройств, способствующих принудительному движению воздуха в трубах, самыми популярными являются вентиляторы. Их применение позволяет обеспечить необходимый температурный режим и влажность в гараже и его подвале. Такой принцип устройства вентиляции более дорогостоящий и занимает большее количество времени для установки. Монтаж принудительной вытяжки основан на том же расположении труб, что и в случае естественного метода.

Единственная разница между ними – установка электрического вентилятора в вытяжной трубе. За счет его работы, вы можете регулировать подачу свежего воздуха в те моменты, когда это наиболее необходимо. К таковым относят жаркие безветренные дни. Летом циркуляция воздуха наиболее важна. Во избежание возникновения конденсата, необходимо качественное проветривание сухим воздухом подвала гаража. Для усиления эффекта можно использовать вентилятор и для приточной трубы.

Необходимо позаботиться о безопасности работы устройств. Несмотря на наличие специальных колпаков на выходе труб, при сильных и косых ливнях все равно происходит заливание дождевой воды в их полость. Попавшая влага может навредить электрическому устройству. Поэтому, под потолком в трубе монтируют специальное колено с патрубком для сброса жидкости. Вода, попавшая в трубу, будет утилизироваться без вреда вентилятору. Сделанный изгиб может немного снизить вытяжную способность устройства, но за то электрические элементы будут в безопасности.

Кроме такого устройства, существуют и другие менее часто применяющиеся. Свою принудительную функцию движения воздуха оказывают:

1. Диффузор-флюгер поворотного типа. Устройство, работающее от напора ветра.
2. Дефлектор. Устройство для разряжения воздуха.
3. Лампочка. Расположение в вытяжной трубе нагревательного элемента качественно влияет на скорость выталкивания воздуха из ее пространства.

Единственный его недостаток – стоимость. Установка даже самого маломощного вентилятора в вытяжную трубу своими руками не займет много времени. После чего вытяжка для подвала гаража увеличит свою эффективность в разы.

Образец работы вытяжки в подвале

Как сделать вентиляцию для газовой колонки

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

• колпак, защищающий конструкцию;
• проходной патрубок, которым отделяют трубу от стены;
• крепёжные элементы;
• переходники от трубопровода к колонке;
• смотровое окно для проверки состояния дымоходной системы;
• ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

• у газовой колонки должен быть отдельный дымоход;
• труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
• материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
• дымоходная труба не должна провисать, крепёж должен быть жёстким;
• когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
• для хорошей тяги дымоход ставят вертикальным способом;
• конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

Этапы монтажа дымохода:

1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
2. Внутри помещения прикрепляют отвод от колонки.
3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
4. По всей высоте стены равномерно распределяют крепёжные элементы.
5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
6. На верхнюю часть трубы одевают укрывной зонт.
7. В нижней части трубы следует оборудовать сборник для конденсата.
8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

Подробнее о материалах труб

После выполнения расчётов и определения диаметрального сечения, необходимо установить для себя, из какого материала будем использовать трубы для вентиляции. Обозначается два основных вида, которые на сегодняшний день отличаются популярностью и оправдывают своё функциональное назначение:

• полиэтилен низкого давления;
• асбестоцемент.

Дадим небольшую характеристику предлагаемым вариантам вытяжных труб:

• Трубы из асбестоцемента напоминают структуру шифера, поэтому в бытовом обиходе получили название – шиферные. Этот материал является надёжным, прочным и довольно долговечным.
• Трубы из полиэтилена ничем не уступают в надёжности и прочности асбестоцементным, но отличаются простотой монтажа, даже без привлечения специалистов. Но всё-таки следует отметить, что их необходимо спаивать между собой. Если навыков пайки нет, то необходимый результат получится не сразу, нужно будет потренироваться.

Таблица стандартных размеров пластиковых канализационных труб для вентиляции

Специальных правил для выбора материала не существует, использовать можно любой. Опираться следует на свои предубеждения и особенности подвального помещения. К примеру, если подвал небольших размеров и его эстетичный вид неважен, то можно использовать любые трубы, даже бывшие в употреблении. Если же сомнения остаются, то лучше обратиться к профессионалам.

Вытяжка в погребе с одной трубой

Чтобы подвал был вентилируемым, сухим, хватит даже одной трубы. Положительную роль сыграют любые щели.

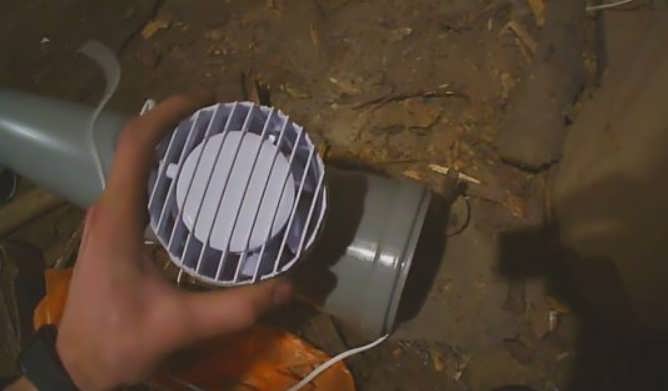

Вытяжка с вентилятором

Единственное, на что стоит обратить внимание, так это то, что диаметр трубки воздуховода обязан быть не более пятнадцати сантиметров. Если не получается наладить циркуляцию воздуха, рекомендовано организовать процесс с помощью механического пробуждения

Все предельно просто: установить вентилятор в вытяжной трубе.

Главная составляющая прекрасного микроклимата в погребе – влажность воздуха, которую можно регулировать с помощью вентилятора

Важно заметить, что слишком высокий уровень влажности ухудшает качество вентилирования. Такое случае в том случае, если в подвал проникают грунтовые воды, что бывает весной при таянии снега

В этот период погреб сыреет, а вентиляционная система не способна справляться с такими серьезными нагрузками.

Читайте еще: как сделать вентиляцию в гараже своими руками.

Решить вопрос можно следующим образом: взять жестянку, она должна быть больше на полтора миллиметра отверстия трубы.
У дна просверлить боковушку, аккуратно вырезать отверстие, а ниже прикрепить винт, чтобы снаружи осталась гайка и резьба. Получается балансировочная самодельная система, способная обиться ровного положения для ветроуловителя. В боковой части банки, а именно напротив отверстия, следует монтировать хвост трапециевидный, чтобы он выполнял функцию флюгера, а именно разворачивал прибор к ветру и ловил воздушные потоки.

Ветроулавливающую систему установить на трубку: поставить ось с резьбой, закрепить кронштейном. В центре просверлить дно, изнутри протянуть болт и навернуть ось с резьбой. Завершить процесс монтажа балансированием. С помощью подобного устройства можно существенно улучшить вентиляцию. Принцип деятельности хитрого прибора невероятно простой. Система поворачивается за счет флюгера таким образом, чтобы боковое отверстие направлялось против воздушного потока. Благодаря такой схеме, чистый воздух может легко проникать в трубу и поступать в подвал.

Рекомендуем полезную статью для дачников и огородников: Как сделать автомат для проветривания теплицы своими руками.

Подводя итоги, можно отметить, что грамотно обустроенная вентиляция показывает собственные приоритеты в течение нескольких недель. Воздух погреба очистится, слегка увлажнится, а продукты не будут промерзать и сохнуть. Что касается показателей температурного режима, то они смогут легко стабилизироваться.

Выбор труб

В последнее время используют в основном канализационные трубы ПВХ диаметром 110, 160, 200, 250 мм. Самая популярная, 160 мм имеет стенку 4 мм, класс жёсткости – SN4 (выдерживают 4 кН/м2), могут закапываться на глубину более 1 м. Длина 1, 2, 3 и 6 м.

Лёгкий монтаж, наличие всевозможных фитингов, которые обеспечивают полную герметичность соединения. Гладкая внутренняя поверхность, не ржавеет. Горюча, но в погребе это не опасно. Привлекательные цены. Единственный недостаток: хрупкость при температурах ниже – 15° C. Усиление утеплителем или монтажной пеной устраняет эту проблему.

Одна из самых надёжных труб – асбестовая. Но большой вес, сложность транспортировки, необходимость обрезки отодвинули эти воздуховоды на задний план.

Во времена отсутствие любых труб их изготавливали из обрезных досок. Для улучшения тяги внутреннюю поверхность проходили рубанком. Щели замазывались, труба окрашивалась. Часть, которая находилась в грунте, просмаливалась или оборачивалась рубероидом.

Если при расчёте диаметра труб одной недостаточно, дополнить рекомендуется увеличением их количества, но не более 2. При использовании канализационных это несложно.

Вот как это выглядит на видео:

Дефлектор

Верхний обрез вытяжки и притока обязательно защищаются от атмосферных осадков. Параллельно с приобретением труб нелишне это предусмотреть. Рациональное решение для вытяжки – вентиляционный дефлектор. Не только защищает от дождя. Усиливает естественную тягу, предотвращает обратную.

Это особенно актуально для местностей, где дуют сильные ветры, горных районов, при наличии рядом с погребом строений или деревьев, высота которых значительна.

Самый распространённый – дефлектор ЦАГИ.

Принцип работы: при ветре, дующем с любой стороны, на оголовке трубы создаётся разряжение. Оно и создаёт усиленное движение воздуха из вентилируемого помещения. Такое приспособление поможет и тогда, когда вентиляция недостаточна из-за неисправимых ошибок, допущенных при её первоначальном устройстве.

Монтаж вентсистемы самостоятельно

При устройстве вытяжки в погребе своими руками необходимо руководствоваться общими правилами, независимо от его расположения: под домом, гаражом или отдельным строением. Монтаж естественной и принудительной систем проветривания различается только установкой для последней схемы вентилятора. Основные рекомендации заключаются в размещении воздуховодов.

Рекомендуем ознакомиться: Выбор очистителя воздуха для квартиры

Вытяжной канал располагается всегда вертикально, верхняя отметка трубы над уровнем земли 2,5―3 м. Для погреба в доме или гараже — дополнительное условие: возвышение над коньком крыши 0,5―1 метр. Входное отверстие приточного воздуховода должно быть в 50 см от земли. Сделать проветривание более эффективным можно, если применить специальные устройства:

• флюгер-диффузор на входе в приточный канал при ветреной погоде способствует задуванию наружного воздуха внутрь погреба;
• дефлектор на оголовке вытяжки хорошо усилит тягу, если соотношение диаметров сочетаемых частей 2:1;
• встраиваемый вентилятор в вытяжном канале может заменить маломощная лампочка накаливания, что ставится в холодильнике: подогретый воздух увеличивает конвекцию в трубе.

Испытание присутствия тяги в построенной вентиляции проверяется горением спички в подвале: яркое пламя свидетельствует о достаточном количестве кислорода в воздухе. И наоборот, затухание укажет на преобладание в помещении углекислого газа.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

Однотрубная система вентилирования – свежий воздух попадает в хранилище через дверь

Выбор варианта зависит от конструкции подвала, его местонахождения и прочих условий. Показанная на картинке система с 1 воздуховодом применима для погребов с отдельным выходом на улицу. Как работает схема в холодный период года:

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

https://youtube.com/watch?v=hCtjCNuCjVU

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Какие виды вентиляции можно использовать в гараже

Существует несколько разновидностей вентилирования помещений, которые подразделяются на:

1. Естественную вентиляцию воздуха, базирующуюся на законах физики. В данной ситуации не нужна установка каких-то дополняющих устройств, поскольку вытяжка происходит через зазоры и приточные отверстия.
2. Вытяжку, сделанную искусственно. Здесь подразумевается моноблочный и модульный варианты. В первом случае установлен один моноблок (труба в трубе), а во втором варианте вмонтированы два блока: на забор и подачу воздуха.

Устройство принудительной вентиляции

Обустраивая искусственную вытяжную вентиляцию, нужно четко придерживаться законов аэродинамики. А также необходимо не только грамотно сделать приточные и вытяжные отверстия, но и безошибочно разместить приборы и воздуховоды.

Обычно трубы в гараже оставляют на виду, соответственно расположить их надо так, чтобы они не мешали при обслуживании автомобиля. Удобнее всего в качестве воздуховодов применять канализационные трубы, так как в стыках у них предусмотрены манжеты, способные удерживать не только воду, но и воздух.

Установка искусственной вытяжки подразделяется на 3 этапа:

• пробивка отверстий для приточной и вытяжной вентиляции;
• Установка патрубков и заделка щелей монтажной пеной;
• монтаж вентиляторов.

Если выбрана модульная система вытяжки, то необходимо установить несколько блоков и подключить управляющие датчики. Установка моноблока уменьшает число узлов инженерных систем, поскольку приточный канал у него находится под внешним кожухом.

Установка принудительной циркуляции в гараже решает несколько насущных проблем:

1. Результативное нагнетание и вытяжку воздуха посредством обводных элементов и фильтров.
2. Дозированная работа механизмов. За счет автоматики можно точно настроить оптимальный режим для создания комфортной обстановки.
3. Увеличение температуры поступающего воздушного потока с использованием тэнов или рекуператоров.

А также выдерживание заданных режимов посредством кондиционеров и других климатических приборов.

Устройство естественной вентиляции

При обустройстве обычной вентиляции своими руками есть свои достоинства. Не надо никаких приборов, проводов, датчиков – и это, естественно, снижает стоимость такого проекта. Относительная простота увеличивает уровень надежности. Правда здесь существует один существенный недостаток – это невозможность регулировать вытяжку в гараже при необходимости.

1. Рассмотрим алгоритм действий при установке естественной вентиляции в гараже с площадью 20 м2:
2. Как известно из типового ряда, для качественного притока и выхода воздуха в таком помещении нужно отверстие в 300 мм. Но проще установить две системы циркуляции из обычных труб диаметром по 100-150 мм.
3. Отверстия сверлят перфоратором по размеченной окружности диаметром 100 или 150 мм. Разметка делается немного больше для свободного вхождения патрубка. Затем пробивается отверстие уже нужного диаметра.
4. Вход производят на высоте 150-200 мм от пола. Выход на этом же расстоянии от потолка.
5. Патрубок на выходе соединяют через угольник вертикальной трубой такого же размера. При этом она устанавливается выше конька (ската) крыши на 0,5 м. Сверху на верхнюю часть трубы насаживается колпак для защиты от осадков и для ускорения воздушной струи.

Соединение отдельных частей трубы производится через манжеты или силиконовый герметик.

Свежий воздух входит через нижнее отверстие и выходит в верхнее. Обычно делают подающие отверстия равными выпускным, а чтобы циркуляция воздухом охватила полностью весь гараж, каналы впуска и выпуска устанавливают в разной проекции.

Организация комбинированной вентиляции

В случае такого вида вытяжки в гараже используется естественное поступление воздуха. При необходимости для увеличения производительности запускается вентилятор на вытяжку. Такая схема вентилирования обходится дешевле, если сравнивать с системной технологией. Правда, эффект от комбинированной вентиляции будет лишь при использовании сложных каналов для прохождения воздуха.

На данное оборудование устанавливается защита от перепадов напряжения и нагревания двигателя, поскольку работает оно без присутствия автовладельца. А также, по желанию хозяина, на приборах вентиляции можно поставить датчики движения и таймер. Режимы при их использовании очень удобны для автоматического пуска системы вентилирования при въезде автомобиля и выключения ее через определенный промежуток времени.

Дополнительное оборудование

Вспомогательным оборудованием являются

1. Вентиляторы:

• осевые (монтируются у входа вентиляционного канала);
• канальные (встраиваются в середину вентиляционной трубы);
• «улитки-вентиляторы» (более сложные для установки).

На что нужно обратить внимание пред покупкой дополнительного приточного/вытяжного оборудования:

• соответствует ли производительность вентиляторов объему погребного помещения;
• устойчивость к повышенной влажности;
• оснащенность вытяжного вентилятора обратным клапаном для исключения поступления холодного потока внутрь погреба;
• комплектация пластиковыми заглушками.

1. Дефлекторы. Устанавливаются вместо колпачка на верхнем срезе отводного канала. Благодаря силе ветра, внутри создается область низкого давления, увеличивая тягу.
2. Мини-турбины. Используя силу ветра, гибкий вал внутри турбины вращает механический вентилятор.
