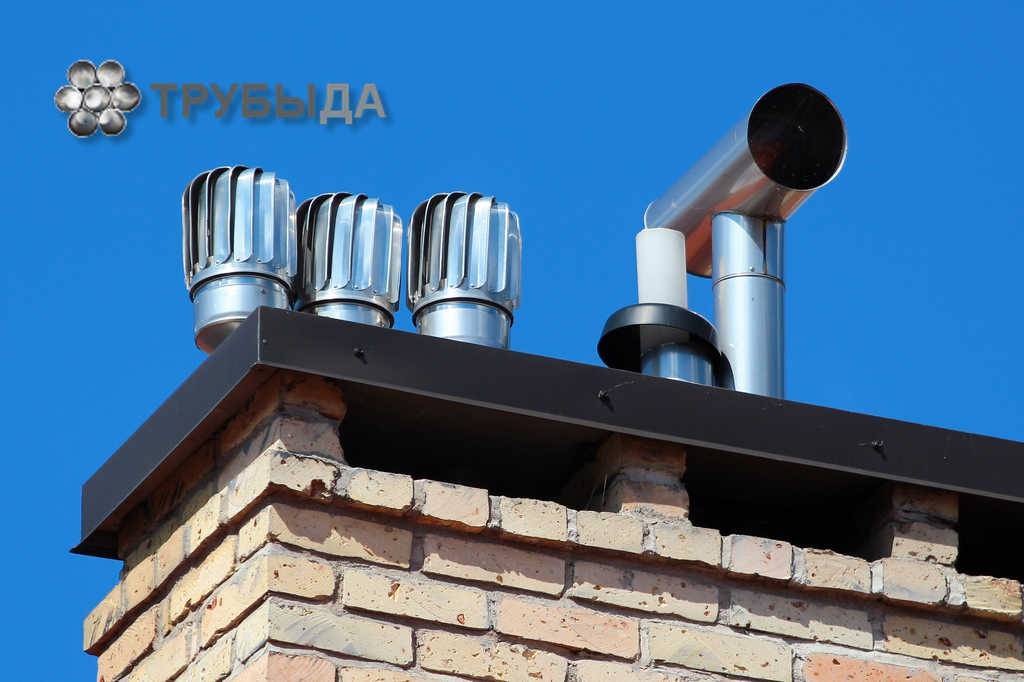

Вентиляционный выход трубы на крышу обеспечит хорошую тягу

Купить или сделать?

В настоящее время в специализированных магазинах можно приобрести защитные грибки на трубу дымохода самой различной конструкции. Промышленные экземпляры, как правило, обязательно снабжены капельником (отводом для воды), сеткой для защиты от птиц. Многие модели выполняются с откидывающейся крышкой, что значительно облегчает чистку дымоходных каналов при эксплуатации печи. Применение в конструкции специальных теплоотражающих экранов защищают изделие от перегрева, что значительно увеличивает срок его эксплуатации. Самодельные колпаки, конечно же, всех этих улучшений не имеют. Единственным их преимуществом, по сути, является только дешевизна.

Монтаж вентиляционных труб на крыше

Монтаж вентиляционной трубы на крыше выполняется в несколько этапов, независимо из каких материалов она изготовлена. Грамотный проектировщик обязательно закладывает в проект узел прохода через кровлю. Подбор узла прохода через кровлю осуществляется в зависимости от типа крыши. Конструкция укрепляется на стаканах анкерными закладными болтами.

Для изготовления узлов прохода через кровлю используют черную сталь, толщиной до 2,0 мм. Возможно применение тонколистовой нержавеющей стали, толщиной от 0,5 мм. Тип крыши и вид вентиляционной системы определяют конфигурацию и размеры узла прохода через кровлю, тогда как по форме они соответствуют основным сечениям системы вентиляции.

Это индустриальные изделия отечественного или иностранного производства

В независимости от страны производителя важно грамотно его смонтировать

До начала всех работ рабочее место очищается от загрязнений, присутствующая на кровле влага удаляется.

После определения места прохода трубы вентиляции через кровлю в соответствии с требованиями СНиП проводят разметку на кровле. В каждом слое кровли (кровельном покрытии, гидроизоляции, утеплителе) вырезают отверстие в соответствии с размерами монтируемой трубы. Затем выполняется разметка под проходной канал и крепеж. При помощи герметика в этом месте закрепляют уплотняющую прокладку, на прокладку устанавливается проходной узел через кровлю и фиксируется крепежными элементами. Далее через этот узел проводят вентиляционную трубу, фиксируя её при помощи крепежа. Вся конструкция должна быть смонтирована строго вертикально, от этого зависит эффективность работы всей вентиляционной системы.

После завершения монтажных работ проверяют, насколько качественно выполнена герметизация элементов воздуховода.

Для обеспечения функцией гидроизолятора, узлы прохода вентиляции через кровлю оборудуются специальной юбкой. При выделении из воздушной смеси воды, необходима установка сборника конденсата, который прикрепляется к патрубку.

Нелишним будет утепление воздуховода. В продаже есть изделия, произведенные с теплоизоляцией в комплекте. Стоимость их на порядок выше. Но можно утеплить вентиляционную конструкцию самостоятельно.

Самый дешевый материал для утепления труб – минеральная вата. Минусом ее использования является способность слеживаться со временем, что приводит к ухудшению ее характеристик.

Наиболее практичным в использовании являются скорлупы из пенопропилена. Для монтажа достаточно просто одеть ее на трубы и закрепить в местах швов. Некоторые скорлупы оснащены специальными замками, обеспечивающие герметичность соединений. Для дополнительной герметизации можно использовать самоклеющуюся пленку, накладывая ее в несколько слоев. Изоляция должна быть закреплена надежно, чтобы погодные условия не нанесли вред конструкции.

Узел прохода через кровлю из профилированного настила имеет свои особенности и выполняется доборными элементами. Они помогают обеспечить надежность герметизируемых выводов труб. Для выполнения работ на профилированное покрытии кровли устанавливают фартук, он располагается вокруг всей трубы. В местах примыкания фартука к профнастилу производится уплотнение кровельным герметиком. Также гидроизоляция выполняется вокруг трубы. Удобно для этих целей использовать кусок кровельной мембраны.

Узел прохода через кровельную конструкцию представляет собой металлическую систему, которая используется при обустройстве вентиляционных шахт. Если система имеет общее назначение, то она располагается на стаканах из железобетона, далее осуществляется крепление механическим способом. Основным предназначением таких узлов выступает транспортировка воздушных потоков, которые не отличаются химической активностью. Уровень влажности данных потоков не превышает 60 %.

Сложно представить, как можно жить в доме, в котором нет хотя бы простейшей системы вентиляции. Большая часть новостроек и реконструированное жилье зачастую оборудуются современными системами очистки и кондиционирования воздуха. Но можно обойтись установкой вентиляционной трубы и системы воздуховодов. Такое решение обойдется дешевле, а при правильном подходе к делу будет не менее эффективным, чем системы искусственного микроклимата.

Типы и виды воздуховодов

Для движения воздуха используют общепринятые системы вентиляции. Другими словами, это обычные трубы. Их различают по материалу производства, жесткости и по представленной форме.

Материал, из которого изготавливается канал-лист из металла. Их различают по характеристикам и применимы в разных ситуациях:

1. Тонкие листы 05-1,0мм подойдут для воздушных направлений с относительно холодным потоком до 80 градусов и не более 60% влажности. В таком случае подойдет холоднокатаная оцинкованная сталь.
2. Листы в диапазоне 1,5-2,0мм применимы для больших температурных потоков и показателей влажности. Здесь применимы листы из стали углеродистой и нержавейки.
3. В зданиях, где есть присутствие газов и паров применяют вентиляционные системы из металлопласта, алюминиевых соединений. Защитный слой конструкции обеспечит нужную защиту.
4. В быту применяются вентиляции из полипропилена, стеклоткани.

Жесткость — это показатель, помощью которого все воздуховоды различает на:

1. Гибкие, которые в свою очередь бывают каркасные и бескаркасные. Они представляют собой гофрированный рукав. Они применяются для коротких воздушных систем. Прекрасно заменяют угловые отводы. Они растягиваются и сжимаются много раз. Спираль из стали покрыта синтетическим материалом и алюминиевой лентой. Они не теряют свои свойства.
2. Полужесткие немного плотнее. В их основе лежит двухстороннее алюминиевое покрытие с прослойкой из минеральной ваты изнутри. Также присутствует проволочный каркас. К полужестким системам относится труба из штрипса алюминиевого. Ее растянуть можно будет только один раз. Она прекрасно подойдет в системах отведения дыма, выдерживает 700 градусов.
3. Жесткие вентиляционные каналы применимы в производственных помещениях. Они прочны и надежны. Бывают как спирально-навивными, так и прямошовными. Герметичность стыков обеспечивается на высшем уровне.

Формы вентиляций в основном монтируются округлых и квадратных типов. В иных случаях устанавливают плоские системы. Они применимы только из-за особенности помещений в доме. В практике можно встретить прямоугольные и овальные каналы. Система круглой формы по себестоимости дешевле квадратной. Она значительно легче и отличается своей гибкостью. Легкая установка, тихая работа и герметичность – выбор большинства заказчиков. Прямоугольные трубы используют для экономии пространства, в маленьких помещениях – удачный вариант.

Этапы монтажных работ

Вентиляционную трубу выводят на крышу и надежно фиксируют после того, как внутренняя система будет оборудована разводкой. Набор инструментов подбирают в зависимости от вида кровли. В стандартный набор для монтажа вентиляционной трубы входят следующие материалы и инструменты:

• утеплитель;
• электродрель, зубило, электрический лобзик и набор отверток;
• фиксирующие метизы;
• герметик;
• болгарка;
• узел прохода;
• ветошь и защитные средства.

Чтобы облегчить монтажные работы, используют узел прохода, который предварительно собирают. Процесс монтажа:

1. В зоне крыши, где будет выходить вентиляционная шахта, делают разметки. Для этого используют маркер. Отметки ставятся по стандартному шаблону в зависимости от размера выходной трубы и ее сечения.
2. Используя болгарку, в крыше прорезают отверстие под трубу. При этом верхний слой кровли снимают.
3. Чтобы закрепить выходную секцию вентиляционной шахты, высверливают отверстия.
4. В месте, где будет установлен проходной узел, делают разметку.
5. По готовым разметкам вырезают пазы. Они предназначены для саморезов.
6. Затем устанавливают узел прохода и фиксируют его саморезами.
7. Трубу монтируют сверху и надежно закрепляют метизами.

В конце работы проводят утепление. Если есть щели и отверстия, их изолируют.

Особенности установки

Все расчеты по проектированию и монтажу вентиляционной системы лучше доверить специалистам, так как схема должна соответствовать техническому положению. Особенности установки:

1. Работоспособность вентиляции в зимний период увеличивается, а в летний — уменьшается. Это происходит из-за температурного перепада, который возникает на входе и выходе вентиляционного канала. Разная температура внутри и снаружи сооружения увеличивает тягу внутри канала.
2. Чтобы в последствии воздушная тяга не стала меньше, каналы, расположенные под элементами кровли, нужно теплоизолировать. Этот момент учитывают во время проектирования. Теплоизоляция защитит каналы от накапливания влаги.
3. Также трубу необходимо обогревать, если ее место установки находится рядом с дымоходом. Тяга в такой конструкции работает по-другому, поэтому при неправильном расчете работоспособность вентиляции нарушается.

Вентиляция помещения будет происходить эффективно при правильном обустройстве вентиляционного канала. Если изучить особенности установки, то всю работу можно сделать самостоятельно. Для кровли из черепицы рекомендуется устанавливать выход вентиляции ближе к коньку.

Последствия ошибок монтажа

Чтобы вся система работала качественно и без нарушений, нужно сделать правильный монтаж вентиляционной трубы. Если не придерживаться всех правил установки, могут возникнуть следующие проблемы:

• внутри помещения начнет скапливаться весь неприятный запах;
• в помещение перестанет поступать свежий воздух;
• произойдет накапливание конденсата внутри вентиляционной системы;
• тяга уменьшится;
• при неправильном монтаже может возникнуть плесень и грибок;
• кухонные шкафчики покрываются копотью и жиром;
• члены семьи начинают чаще болеть;
• некоторые конструктивные элементы, расположенные на сооружении, начинают подмерзать.

Комфортное состояние в доме создается благодаря качественному воздухообмену

Поэтому важно правильно установить вентиляционную систему

Что это такое и для чего он нужен

Благодаря грибкам, установленных на кровле зданий, осуществляется удаление из комнат углекислого газа, нежелательных запахов и излишней влаги.

Нормальное проветривание необходимо для поддержания в доме здорового и комфортного микроклимата. Выводя отработанный воздух, грибки защищают воздуховоды от попадания в них дождя, снега, мусора, насекомых и мелких животных. При этом, современные конструкции предотвращают образование обратной тяги при сильном ветре.

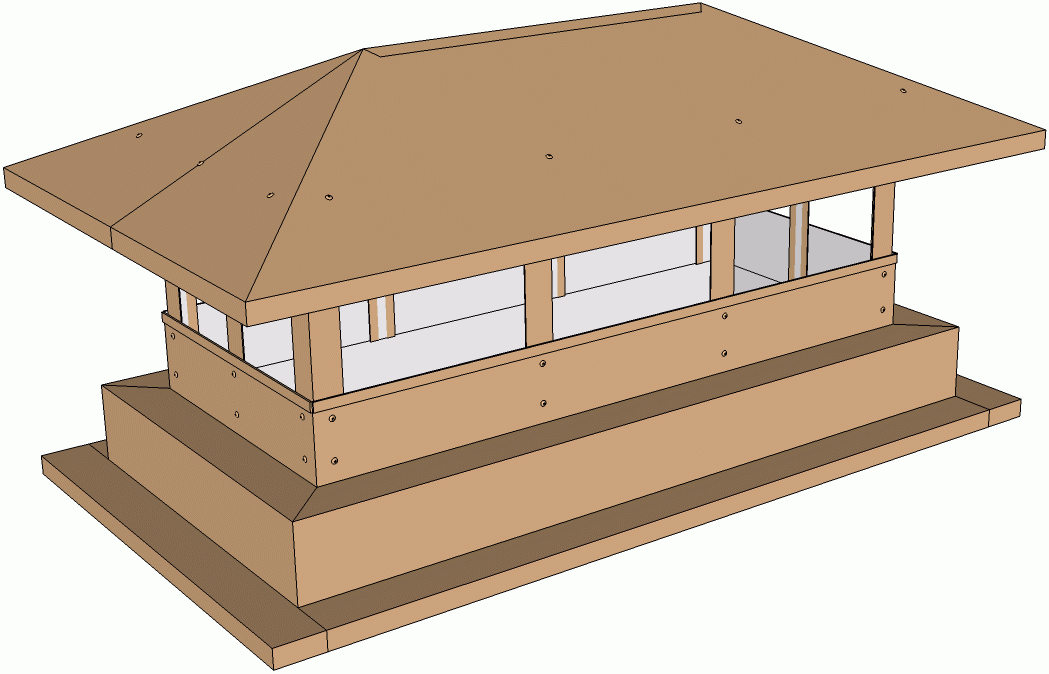

Как устроен грибок

Это сооружение устанавливается на крышу здания в соответствии со строительными нормами и правилами.

Состоят грибки для вентиляции из таких частей:

• колпак;
• труба для отвода газов;
• проходной узел;
• гофрированной трубы для соединения с горизонтальными участками воздуховода;
• аэратор;
• изоляционный слой;
• вентилятор для удаления воздуха при снижении тяги;
• дефлектор;
• крепеж.

Грибки являются обязательным элементом конструкции строений, где находятся люди или хранятся материалы, восприимчивые к сырости.

Принцип работы

В основе строительства вентиляционной системы лежит свойство теплого и легкого газа подниматься вверх, а холодного — опускаться вниз. Чем больше расстояние между объектом, производящим загрязненный воздух и верхним срезом воздуховода, тем сильнее тяга и эффективнее очистка помещений.

Для предотвращения образования льда вытяжную трубу и зонтик утепляют различными способами.

Виды форма и конструкции

По своему предназначению грибки подразделяются на обычные и термостойкие. Обычные используются для вытяжки воздуха из санузлов, кухонь и погребов. Устойчивые к нагреванию устройства ставят на трубах, отводящих продукты горения от котлов и печей. Размеры воздуховодов и колпаков напрямую зависят от объема отводимых газов. Их диаметр варьируется в пределах 100-300 мм.

Самые простые и недорогие конструкции представляют собой трубу, сверху которой закреплен зонт, изготовленный из листового металла. Современные изделия более практичны и эстетичны. Они изначально приспособлены для крепления на наклонной и плоской кровле, имеют стакан для сбора конденсата, слой утеплителя, предотвращающий образование льда.

Преимущества и недостатки

Установка грибков на вентиляционной системе позволяет выводить воздух эффективно, независимо от площади скатов и погодных условий.

Преимущества этих конструкций следующие:

• использование современных легких и прочных материалов;
• предотвращение попадания в воздуховод посторонних предметов и жидкостей;
• изоляция магистрали от обратной тяги и печного дыма.

Что касается недостатков, то модули, изготовленные в заводских условиях, стоят дорого. Это сказывается на смете строительства, когда нужно установить несколько грибков.

Срок службы и примерная цена

Если не брать в расчет экстремальные ситуации, связанные с механическим воздействием на грибок (ураган, падающие ветки), то эти изделия имеют длительный срок эксплуатации.

Он зависит от нескольких факторов:

• устойчивость к коррозии;
• прочность;
• наличие стакана для влаги;
• качество установки;
• состояние теплоизоляции.

Наиболее простая конструкция из асбестоцементной трубы и жестяного зонтика прослужит не менее 15 лет. Современные изделия из полимерного пластика с УФ защитой будут выполнять свои задачи на протяжении 50 лет и более.

Вентиляционные выходы – вентиляция кровли

Одной из важнейших задач при строительстве жилого дома является вентиляция кровли и подкровельного пространства. Правильно организованный вентиляционный выход – узел прохода вентиляции через кровлю позволит дому прослужить намного дольше без дополнительных финансовых вложений на ремонт. При этом в доме будет намного комфортнее жить и легче дышать.

Производители и цены

Узел прохода вентиляции между помещениями и кровлей. Вент-выходы Vilpe Vent производятся финской компанией SK Tuote. Запатентованные проходные элементы Вилпе имеют современный дизайн, разнообразие цветов и конструкций.

Вентиляция WIRPLAST не только не уступает по техническим характеристикам своим аналогам, но и превосходит их по эстетическому виду, что особенно важно для невысоких коттеджей и дачных домов. Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени

Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Широкий выбор моделей и цветов помогут придать зданию привлекательный вид

Система кровельной вентиляции KROVENT обеспечит необходимую циркуляцию воздуха в подкровельном пространстве, препятствует образованию влаги, появлению грибка и плесени. Широкий выбор моделей и цветов помогут придать зданию привлекательный вид.

Аэраторы Shingle Vent II. За счет уникальной конструкции коньковой вентиляции Shingle Vent II (создается область пониженного давления – эффект Бернулли) тяга воздушного потока вдоль всей площади скатов от карнизной части здания к конькам/ребрам увеличивается в разы.

Кровельный аэратор Технониколь – это универсальный коньковый аэроэлемент, имеющий специальный фильтр для защиты от попадание мусора. Используется на коньке кровли из гибкой черепицы.

Система вентиляции кровли

Неотъемлемой частью современной кровельной системы является вентиляционный выход (вентвыход), который помогает избежать накопление в подкровельном пространстве влаги и пыли. Также такая система вентиляции позволяет организовать во внутренних жилых помещения эффективную вентиляцию, здоровый микроклимат и комфортные условия для проживания. Решать эти вопросы необходимо еще на этапе проектирования здания.

Кроме того, грамотно установленные вентиляционные выходы на крышу позволяют существенно экономить на отоплении и кондиционировании, а также помогают продлить срок эксплуатации кровли.

Плюсы применения вентиляционных выходов

• обеспечивает циркуляцию воздуха в подкровельном пространстве;
• продлевает срок службы покрытия крыши;
• препятствует образованию влаги под кровельными материалами;
• препятствует появлению грибка и плесени;
• препятствует появлению конденсата в утеплителе;
• препятствует процессу обледенения крыши;
• обеспечивает поступление свежего воздуха во внутридомовые помещения;
• устраняет пыль, неприятные запахи, лишнее тепло в помещениях;
• регулирует влажность в подвальных помещениях.

Кровельные вентиляционные выходы и другие аксессуары

Грамотно подобранные кровельные выходы для вентиляции — гарантия правильного технического монтажа и долговечности кровли. Также аксессуары для кровли, при правильном использовании, являются незаменимым средством для дизайнерских идей и воплотить в жизнь ваши самые смелые архитектурные замыслы.

Кровельные вентиляционные выходы – необходимый элемент современных малоэтажных загородных домов и строений. Они позволяет избежать протечек и накопления влаги в подкровельном пространстве, организовать эффективную вентиляцию внутренних помещений, создать здоровый микроклимат, а также заметно сократить ваши расходы на отопление и кондиционирование.

Для чего нужна герметизация канализационных труб

Протечки в трубах возникают из-за ошибок при монтаже, в результате изнашивания деталей трубопровода или механических повреждений, связанных с промерзанием или ударами. Нарушение герметичности может наступить из-за неправильного проектирования, несоблюдения углов уклона и стыкования коммуникаций. В соединительных узлах возникает повышенное давление, что вызывает их деформацию и, как следствие, течь.

Герметизацию стыков между канализационными трубами проводят с целью:

• Исключить протечки во внешнюю среду. Загрязненные стоки, попадая в землю, вызывают заражение почвы и воды. Запах канализации — не что иное, как смесь вредных для дыхания человека газов — метана, сероводорода, аммиака, выделяющихся при гниении органических отходов.
• Не допустить подтопления подземных конструкций. Большой объем выбросов способен размыть грунты под фундаментами, заполнить погреба, подвалы или цокольные этажи. Агрессивный состав канализационных вод вызывает коррозию строительных материалов.

Сточные воды размыли основание автомагистрали

• Обезопасить трубопроводы от внешних протечек. При всасывании грунтовых вод из почвы в систему попадает песок и земля. Они накапливаются в просвете труб, дополнительно засоряют канализацию.
• Продлить срок службы коммуникаций. Резиновые прокладки в стыках со временем стареют, теряют эластичные свойства. Усугубляют процесс перепады температуры, щелочная или кислотная реакция сточных вод. Герметичность системы теряется, требуется демонтаж и дорогостоящий ремонт.

Чтобы подобрать оптимальный способ герметизации, учитывают тип канализационной системы, материал и конструкцию труб. Монтаж изначально нужно выполнять без ошибок, ведущих к разгерметизации. Иначе усилия на проклейку стыков будут потрачены зря.

Пропускная способность и необходимая длина трубы вентиляционного канала

Для создания правильного микроклимата в доме в нем должна быть оборудована оптимальная система циркуляции воздушных потоков. Ее эффективная работа обеспечивается путем правильных расчетов диаметра и длины трубы, с помощью которой будет осуществляться выход вентиляции на крышу. В зависимости от типа вентиляционной системы дома эти расчеты могут выполняться различными способами. Неверно высчитанная высота трубы над кровлей способствует образованию в помещении дефицита кислорода и увеличению влажности. При наличии погрешности в проектировании вытяжки, на мебели и стенах легко может появиться плесень, а на окнах постоянно будет испарина.

В большинстве случаев жилые дома имеют естественную циркуляцию воздушных потоков. Приток воздуха с улицы происходит через специальный клапан или окно, отток обеспечивает узел прохода через кровлю вентиляции. В связи с охлаждением скорость движения воздуха способна снижаться.

По действующим СНиП, количество притекающего в комнату воздуха должно иметь следующие значения:

• 3 м³ на один квадратный метр вентилируемой площади в час – для жилых зданий. Данный объем не зависит от находящегося количества людей в помещении. По санитарным нормам временно пребывающим в здании людям хватает 20 м³ приточного воздуха в час, а постоянным жильцам необходимо 60 м³;
• Не менее 180 м³ воздуха в час – для подсобных помещений.

Для вычисления диаметра вентиляционной трубы пользуются системой, имеющей лишь естественный воздушный приток, установку принудительных устройств для обеспечения циркуляции воздуха не рассматривают. Самый простой способ расчета – соотношение сечения отверстия вентканала к площади комнаты. На 1 м² для жилого помещения нужно 5,4 м² сечения канала, для подсобного требуется 17,6 м², но для получения более точных цифр следует проводить расчеты посложнее.

Все присутствующие в здании вентиляционные каналы, где движется выходящий на улицу через трубу воздух, подведены к вентиляционной трубе, осуществляющей вывод вентиляции на крышу. Для расчета высоты данной трубы, необходимо знать ее диаметр и оперировать специальной таблицей.

В ячейках указаны значения сечений воздуховода. Левый столбик в таблице содержит ширину труб, а в верхней строке обозначена высота труб в соответствии с определенным диаметром в миллиметрах.

При этом также нужно учитывать следующие стандарты СНиП:

• При расположении воздуховода от конька не более чем в полутора метрах, по высоте он не должен превышать полметра. При расположении трубы на расстоянии от конька на 1,5 — 3 метра, возводить ее ниже конька не стоит.
• Если дымоход и вентиляционная труба находятся рядом, высота их должна быть одинаковой. При нарушении данного правила от отопительного элемента может проникать в помещение дым.
• На плоских крышах высота трубы не должна быть меньше полуметра.

При выборе вентиляционной трубы и ее местоположения на крыше также стоит учитывать фактор устойчивости к ветру. Для расчета естественной вентиляции можно пользоваться специальными программами, что значительно упростит дело. Для этого необходимо определить нужное количество воздуха, поступающего в помещение. Данными программами рассчитываются и такие параметры, как:

• Форма трубы воздуховода;
• Образующееся при движении воздуха сопротивление;
• Средняя температура в помещении и на улице;
• Степень шероховатости внутренних стенок воздуховода.

Таким образом быстро и просто высчитывается высота вентиляционной трубы над крышей для обеспечения в заданных условиях наилучшего движения воздуха.

Виды, форма и конструкции

В зависимости от помещения, в котором устанавливается грибок, выбирается обычный либо термоустойчивый вид конструкции. Обычные колпаки подходят для ванной комнаты, туалета, кухонной и подвальной зоны, погреба. Термостойкие грибки монтируются на трубах, подвергающихся нагреванию и устанавливаются в котельной зоне.

Объем отводимого газа из помещения определяет размер воздуховода, грибка. Диаметры конструкций различны, они колеблются в пределах 1–3 см. Наиболее простой вариант состоит из трубы и зонта, выполненного из листового металла. Более дорогие модели отличаются практичностью и эстетичностью и включают больший набор элементов (стакан для лишней влаги, теплоизоляционный материал). Оба вида вентиляционного грибка устанавливаются на крыше, фиксируются крепежами.

Виды и формы грибков

Как установить вытяжную трубу на крыше

Вентиляционная система помогает в решении вопроса об обеспечении оптимального микроклимата в помещениях. Существуют санитарно-гигиенические нормы параметров воздуха в вентилируемых помещениях. Он должен быть определенной влажности, очищен от пыли и вредных веществ.

Ничего сложного в установке вентиляционных воздуховодов нет. Но прежде чем приступить к этой работе, необходимо выполнить проект. Он содержит в себе план и спецификацию, учитывающую все элементы монтируемой конструкции, а также их места прокладки и установки.

Монтаж  элементов вентиляции должен вестись в соответствии с нормативами СНиП и безопасности. Для наиболее продуктивной работы вентиляции, проектировщики определяют расположение системы, ее составляющие, сечение и габариты конструкции. В каждом конкретном случае проводятся индивидуальные расчеты. Одним из важных этапов работ является расположение вентиляционных труб на крыше. Их вывод выполняют от стены, либо непосредственно от оборудования.

Назначение вывода вентиляционных труб на крышу:

• для притока воздуха в помещение;
• для циркуляции воздуха в чердачном помещении;
• для устройства фановой трубы стояка канализации.

При выборе места установки вывода вентиляционной трубы для вытяжки на крыше, необходимо обратить внимание на то, чтобы ничего не могло помешать оттоку вентилируемого воздуха. С учетом эксплуатационных потребностей, проектировщики рассчитывают размеры конструкции.. Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек

Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Наиболее удобное место для установки вытяжной трубы на крыше – это вывод трубы через конек. Он становится возможным в том случае, когда стропильная система не имеет коньковую балку. При таком выводе на крышу вентканал легко утеплять.

Для стропильных систем, включающих коньковую балку, вывод на кровлю рационально выполнять недалеко от конька. Тогда дополнительная фиксация вентканала не потребуется.

Выход вытяжки МП MAXI

Выход МП MAXI используется в качестве:

• выхода вытяжки (обеспечивает вентиляцию жилого помещения);
• выхода канализации (устраняет неприятные запахи и нормализует давление в канализационных системах).

Отличается увеличенными размерами. Общая высота ― 770 мм, диаметр внутренней трубы ― 125 мм.

МП MAXI изготовлен из ударопрочного полистирола, устойчив к механическим воздействиям. Даже когда «снежная шапка» лавинно сходит с крыши, она не повреждает выход вытяжки. Поэтому МП MAXI востребован в северных регионах.

В комплекте с МП MAXI поставляются изолированная (утеплённая) труба со встроенным колпаком, проходной элемент.

Утеплённая труба не промерзает

Это особенно важно для сурового северного климата.
Колпак с широкими вентиляционными зазорами пропускает воздух, даже если выход вытяжки занесло снегом. Также он защищает трубу от осадков и мусора

На колпаке не образуется наледь, которая может заблокировать поток воздуха.
Верхняя часть проходного элемента поворачивается вокруг своей оси на 180⁰. Поэтому МП MAXI можно использовать на кровлях с разным уклоном ― 30-45о или 45-60о. Вам не потребуются дополнительные элементы.

МП MAXI не выцветает и эстетично выглядит. Изготавливается в 10 оттенках, можете выбрать его под цвет кровельного материала.

Продукция изготовлена по заказу .

Для каких профилей подходит: для металлочерепицы Ламонтерра, ЛамонтерраХ, Монкатта, Трамонтана, Монтерроса, Монтекристо, для профлиста С-21, МП-20, НС-35. Может применяться на гибкой черепице и фальцевой кровле.

Допустимый уклон скатов ― 30-60 градусов.

Как монтировать:

1. Выясните, где воздуховод «выходит» на крышу. Здесь вы будете устанавливать МП MAXI.
2. Обведите маркером бумажный шаблон, который поставляется в комплекте.
3. Вырежьте по шаблону отверстие в металлочерепице или профлисте.
4. Соедините нижнюю часть изолированной трубы и воздуховод. Если изолированная труба не достаёт до воздуховода, используйте гофрированную трубу подходящего диаметра.
5. Загерметизируйте место стыка гидро-, пароизоляции и выхода МП MAXI. Используйте соединительную ленту.

Розлив отопления

Функции

Что дает перемещение розлива подачи отопления на чердак?

1. Предельно простой запуск системы отопления. Нужно лишь заполнить ее, открыть обе домовые задвижки в элеваторе и стравить воздух из расширительного бачка на чердаке. Для сравнения: в случае нижнего розлива нужно стравить воздух в перемычке между каждой парой стояков;
2. Равномерный нагрев всех отопительных приборов на каждом этаже. Падение температуры теплоносителя при его движении сверху вниз компенсируется увеличением размера радиаторов.

Принципиальная схема системы отопления с верхним розливом.

Неудобство заключается лишь в более сложном сбросе и запуске своими руками отдельного стояка: в случае верхнего розлива его нужно отключать и в подвале, и на чердаке.

Монтаж

Розлив монтируется с постоянным уклоном по всей длине. В верхней точке ставится расширительный бак, собирающий воздух при запуске контура. Каждый стояк комплектуется:

• Вентилем, позволяющим отключить его независимо от остальных;
• Заглушкой. Она позволит стояку засосать воздух при сбросе и исключит зависание воды в нем.

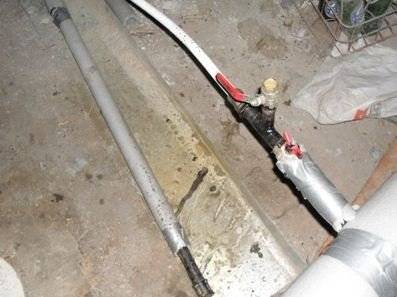

Отвод стояка от розлива. Вместо заглушки установлен сбросник — шаровый кран.

В вентилируемых чердаках и розлив, и находящиеся выше чердачного перекрытия участки стояков теплоизолируются. Как правило, для этой цели используются стекловата или минвата, ветошь и вязальная проволока. Теплоизоляция уменьшает как нецелевые потери тепла, так и вероятность перемерзания контура при кратковременных остановках циркуляции в зимние холода.

Устройство узла проходки вентиляции

Узел УП2 для прохода вентиляции через кровлю

Конструкция наиболее простых узлов прохода вентиляционной трубы через крышу представляет собой металлическую трубу, которую вставляют в отверстие и закрепляют на железобетонном или стальном стакане. Кровельный проходник может быть снабжен закрывающим клапаном и кольцом для собирания конденсата. Снизу к трубе через фланец присоединяют выводящий воздуховод. Сверху этот узел может быть оборудован дефлектором или простым защитным зонтом. Существует вариант с утеплением, в качестве которого применяют минеральную вату.

Более соответствующими техническим и эстетическим требованиям современной эпохи считаются изделия для кровельной вентиляции нового уровня качества. Принципы устройства таких вентиляционных выходов практически одинаковы вне зависимости от изготовителя, их отличают лишь небольшие различия. Из ряда подобных изделий наибольшую популярность приобрели выходы вентиляции на крышу,  крышки для вентиляции и вентиляционные грибки на крышу марки «Vilpe Vent».

Современные модели вентиляционных выходов

Их преимущества:

• внутренняя труба изготовлена из оцинкованной стали, а внешняя из прочного и легкого полипропилена;
• крепление выходов производится на надежный проходной элемент соответствующей формы;
• высота трубы варьируется в разных вариантах исполнения от 400 до 700 мм;
• нижняя часть трубы снабжена уплотнителем и может вставляться в воздуховод на глубину до 300мм;
• внутренний диаметр трубы вентиляционных выходов бывает от 110 до 250 мм;
• труба вентвыхода теплоизолируется чтобы помешать возникновению конденсата и ледяной пробки;
• есть возможность поставить на вентиляционный выход электровентилятор;
• колпак с дефлектором защищает трубу от осадков и усиливает тягу.

Проходные элементы для различных видов кровли

Проходные элементы обеспечивают универсальность установки вентиляционной трубы на любой крыше. Их монтаж можно производить как одновременно с сооружением кровельного покрытия, так и на готовую кровлю. С помощью этих изделий можно не сомневаться в стабильности и герметичности вентиляционных выходов.

Повышение производительности вентиляционной системы

Самый лучший способ – создание принудительного потока воздуха с помощью крышных вентиляторов. Но это очень дорого и сложно.

В то же время и пассивные дополнения на трубу могут привести к улучшению движения воздуха. Вот некоторые из них:

• Дефлектор. Специальная насадка на верхнюю часть вентиляционной трубы. Ее внутреннее устройство под действием ветра создает область пониженного давления на самом выходе воздуховода. Это приводит к увеличению тяги. Кровельный дефлектор

Практика показывает, что защита от влаги и установка дефлектора позволяют увеличить тягу в вентиляционной трубе на 10 – 30 % в разных погодных условиях.
